苏州金红叶纸业集团20MWp金太阳示范项目
质量验收及评定项目划分报审表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：
致： 徐州市建设工程监理有限公司 项目监理部
现报上 苏州金红叶纸业集团20MWp金太阳示范项目 工程质量验收评定及项目划分表,请审查。

附件：苏州金红叶纸业集团20MWp金太阳示范项目质量验收及评定项目划分表

承包单位（章）：
项目经理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：
总监理工程师：
专业监理工程师：
日 期：
建设单位审批意见：

建设单位（章）：
项目代表：
日 期：
填报说明：
本表一式 3 份，由承包单位填报，建设单位、 项目监理机构、承包单位各一份。

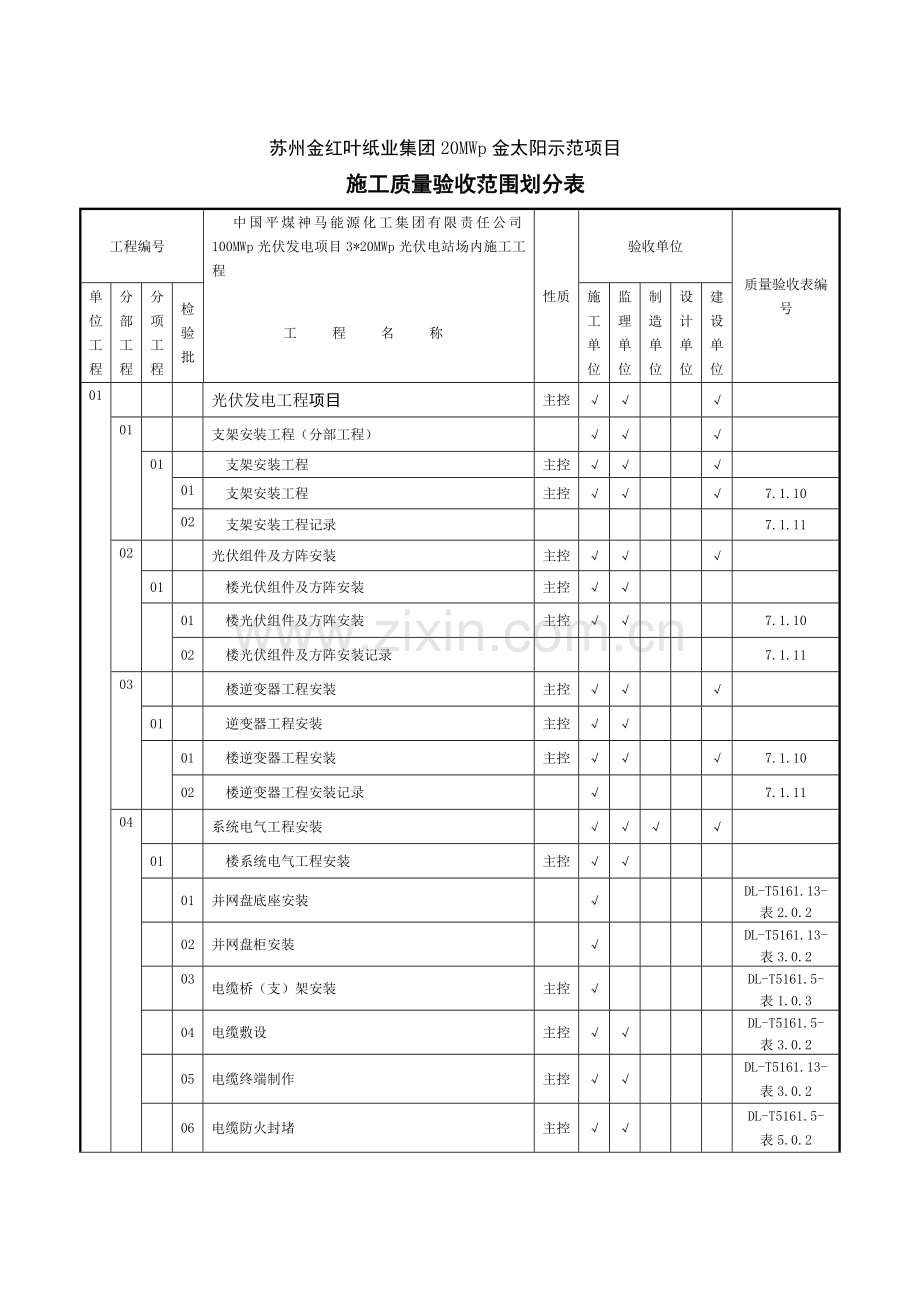

苏州金红叶纸业集团20MWp金太阳示范项目
施工质量验收范围划分表
工程编号
中国平煤神马能源化工集团有限责任公司100MWp光伏发电项目3*20MWp光伏电站场内施工工程
性质
验收单位
质量验收表编号
单位工程
分部工程
分项工程
检验批

工 程 名 称
施工单位
监理单位
制造单位
设计单位
建设单位
01

光伏发电工程项目
主控
√
√

√

01

支架安装工程（分部工程）

√
√

√

01

支架安装工程
主控
√
√

√

01
支架安装工程
主控
√
√

√
7.1.10
02
支架安装工程记录

7.1.11
02

光伏组件及方阵安装
主控
√
√

√

01

楼光伏组件及方阵安装
主控
√
√

01
楼光伏组件及方阵安装
主控
√
√

7.1.10
02
楼光伏组件及方阵安装记录

7.1.11
03

楼逆变器工程安装
主控
√
√

√

01

逆变器工程安装
主控
√
√

01
楼逆变器工程安装
主控
√
√

√
7.1.10
02
楼逆变器工程安装记录

√

7.1.11
04

系统电气工程安装

√
√
√

√

01

楼系统电气工程安装
主控
√
√

01
并网盘底座安装

√

DL-T5161.13-表2.0.2

02
并网盘柜安装

√

DL-T5161.13-表3.0.2

03
电缆桥（支）架安装
主控
√

DL-T5161.5-表1.0.3

04
电缆敷设
主控
√
√

DL-T5161.5-表3.0.2

05
电缆终端制作
主控
√
√

DL-T5161.13-表3.0.2

06
电缆防火封堵
主控
√
√

DL-T5161.5-表5.0.2

苏州金红叶纸业集团20MWp金太阳示范项目
施工质量验收范围划分表
工程编号
苏州金红叶纸业集团20MWp金太阳示范项目
性质
验收单位
质量验收表编号
单位工程
分部工程
分项工程
检验批

工 程 名 称
施工单位
监理单位
制造单位
设计单位
建设单位
01
04
01
08
接地装置安装
主控
√
√

DL-T5161.6-表2.0.2

09
系统电气工程安装记录

√

7.1.11
05

隐蔽工程安装
主控

01

隐蔽工程安装
主控

01
连接件

√
√

7.1.9
02
连接节点

√
√

7.1.9
03
系统防雷与接地保护连接点
主控
√
√

7.1.9
04
隐蔽工程的电气管线工程
主控
√
√

7.1.9
05
隐蔽工程安装记录

√
√

7.1.11

√

√

√

验收申请表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：

致： 徐州市建设工程监理有限公司 项目监理部

我方已完成 苏州金红叶纸业集团20MWp金太阳示范项目 工程（/单位工程），经三级自检
合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。

附件： 自检报告

承包单位（章）：
项目经理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：
总监理工程师：
专业监理工程师：
日 期：
填报说明：
本表一式 3 份，由承包单位填报，建设单位、 项目监理机构、承包单位各一份。
光伏发电安装工程质量验收评定表
工程名称：中国平煤神马能源化工集团有限责任公司100MWp光伏发电项目3*20MWp光伏电站场内施工工程 编号：
序
号
分 部 工 程 名 称
评定
结果
备 注
1
光伏支架安装工程
合格

2
光伏组件安装工程
合格

3
电缆敷设工程
合格

4
电气设备安装工程
合格

应 有 资 料
份
实 有 资 料
份
资料核查结论
合格
有未因施工的原因造成设备严重损坏
无
有未发生因接地及短路事故造成设备严重损坏
无
分部试运中，有未因电气的原因造成设备严重损坏
无
验收结论； 合格
质检机构
质量验收评定意见
签 名
班组

年　 月 日
施工单位质检部

年　 月 日
监 理

年　 月 日
建设单位

年　 月 日

　验收申请表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：

致： 徐州市建设工程监理有限公司 项目监理部
我方已完成 2#成品库支架安装工程（/分部工程），经三级自检
合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。

附件： 自检报告

承包单位（章）：
项目经理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：
总监理工程师：
专业监理工程师：
日 期：
填报说明：
本表一式 3 份，由承包单位填报，建设单位、 项目监理机构、承包单位各一份。

苏州金红叶纸业集团20MWp金太阳示范项目
支架安装分部工程质量验收评定表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：
序 号
分 项 工 程 名 称
性
质
评定
结果
备 注
1
2#成品库支架工程

合格

2
彩钢瓦屋面支架工程

合格

验收结论：
质检机构

签 名
班组

年　 月 日
施工单位质检部

年　 月 日
监 理

年　 月 日
建设单位

年　 月 日

　验收申请表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：

致： 徐州市建设工程监理有限公司 项目监理部
我方已完成 2#成品库支架安装工程（/分项工程），经三级自检
合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。

附件： 自检报告

承包单位（章）：
项目经理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：
总监理工程师：
专业监理工程师：
日 期：
填报说明：
本表一式 3 份，由承包单位填报，建设单位、 项目监理机构、承包单位各一份。

苏州金红叶纸业集团20MWp金太阳示范项目
支架安装分部工程质量验收评定表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：
序 号
分 项 工 程 名 称
性
质
评定
结果
备 注
1
2#成品库支架工程

合格

2
彩钢瓦屋面支架工程

合格

验收结论：
质检机构

签 名
班组

年　 月 日
施工单位质检部

年　 月 日
监 理

年　 月 日
建设单位

年　 月 日

分项工程检验批工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWp金太阳示范项目
分项工程名称
支架工程
安装部位
2#成品库
施工单位
中达电通股份有限公司
项目经理
朱明伟
编号

执行标准
太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009
分包单位
中航南通太阳能科技有限公司
分包经理
姚尚平
验收规范规定
施工单位评定
建设、监理单位验收

主
控项目
1
支架材料、形式、制作应符合设计要求
合格

2
支架安装位置正确
合格
3
支架的防腐处理应符合设计和现行有关标准规定
合格
4
支架的方位和倾角应符合设计要求，其偏差不大于9度±1
合格
5
支架接地系统，接地电阻应符合设计要求
合格
6

7

8

一般项目
1
支架安装所有连接螺栓应加防松垫片并拧紧
合格

2
安装组件的支架面应平直，直线度≯1/1000,平整度≯3mm
合格

3
安装组件的空洞位置应正确，偏差值≯3mm
合格
4

5

6

7

施工单位检查
评定结果
项目专业质量检查员；
（项目技术负责人）
年 月 日
建设、监理单位
评定结果
监理工程师；
（建设单位项目专业技术负责人）
年 月 日
分项工程检验批工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWp金太阳示范项目
分项工程名称
支架工程
安装部位
彩钢瓦屋面
施工单位
中达电通股份有限公司
项目经理
朱明伟
编号

执行标准
太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009
分包单位
中航南通太阳能科技有限公司
分包经理
姚尚平
验收规范规定
施工单位评定
建设、监理单位验收

主
控项目
1
支架材料、形式、制作应符合设计要求
合格

2
支架安装位置正确
合格
3
支架的防腐处理应符合设计和现行有关标准规定
合格
4
支架的方位和倾角应符合设计要求，其偏差不大于9度±1
合格
5
支架接地系统，接地电阻应符合设计要求
合格
6

7

8

一般项目
1
支架安装所有连接螺栓应加防松垫片并拧紧
合格

2
安装组件的支架面应平直，直线度≯1/1000,平整度≯3mm
合格

3
安装组件的空洞位置应正确，偏差值≯3mm
合格
4

5

6

7

施工单位检查
评定结果
项目专业质量检查员；
（项目技术负责人）
年 月 日
建设、监理单位
评定结果
监理工程师；
（建设单位项目专业技术负责人）
年 月 日

分项工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWp金太阳示范项目
检验批数量
10%
编号
01-01-02
施工单位
中达电通股份有限公司
项目经理
朱明伟
设计单位
南京国联电力工程设计有限公司
监理单位
徐州市建设工程监理公司
序号
检验批部位、区段、系统
施工单位检查评定结论
监理（建设单位）验收结论
1
2#成品库支架工程
合格

施工单位检查结论；

项目专业质量检查员；
（项目技术负责人）

年 月 日
验收结论；

监理工程师； 年 月 日

建设单位代表 年 月 日

分项工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWp金太阳示范项目
检验批数量
10%
编号
01-01-02
施工单位
中达电通股份有限公司
项目经理
朱明伟
设计单位
南京国联电力工程设计有限公司
监理单位
徐州市建设工程监理公司
序号
检验批部位、区段、系统
施工单位检查评定结论
监理（建设单位）验收结论
1
彩钢瓦屋面支架工程
合格

施工单位检查结论；

项目专业质量检查员；
（项目技术负责人）

年 月 日
验收结论；

监理工程师； 年 月 日

建设单位代表 年 月 日

验收申请表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：

致： 徐州市建设工程监理有限公司 项目监理部
我方已完成 2#成品库光伏组件及方阵安装工程（/分部工程），经三级自检
合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。

附件： 自检报告

承包单位（章）：

项目经理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：

总监理工程师：
专业监理工程师：
日 期：
填报说明：
本表一式 3 份，由承包单位填报，建设单位、 项目监理机构、承包单位各一份。

苏州金红叶纸业集团20MWp金太阳示范项目
光伏组件及方阵安装工程质量验收评定表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：
序 号
分 项 工 程 名 称
性
质
评定
结果
备 注
1
2#成品库光伏组件及方阵安装
主控
合格

验收结论： 合格
质检机构
质量验收评定意见
签 名
班组

年　 月 日
施工单位质检部

年　 月 日
监 理

年　 月 日
建设单位

年　 月 日

验收申请表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：

致： 徐州市建设工程监理有限公司 项目监理部
我方已完成 2#成品库屋面光伏组件及方阵安装工程（/分部工程），经三级自检
合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。

附件： 自检报告

承包单位（章）：

项目经理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：

总监理工程师：
专业监理工程师：
日 期：
填报说明：
本表一式 3 份，由承包单位填报，建设单位、 项目监理机构、承包单位各一份。

苏州金红叶纸业集团20MWp金太阳示范项目
光伏组件及方阵安装工程质量验收评定表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：
序 号
分 项 工 程 名 称
性
质
评定
结果
备 注
1
2#成品库光伏组件及方阵安装
主控
合格

验收结论： 合格
质检机构
质量验收评定意见
签 名
班组

年　 月 日
施工单位质检部

年　 月 日
监 理

年　 月 日
建设单位

年　 月 日

分项工程检验批工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWp金太阳示范项目
分项工程名称
光伏组件及方阵工程
安装部位
2#成品库
施工单位
中达电通股份有限公司
项目经理
朱明伟
编号

执行标准
太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009
分包单位
中航南通太阳能科技有限公司
分包经理
姚尚平
验收规范规定
施工单位评定
建设、监理单位验收

主
控项目
1
光伏组件的品种、规格、性能等应符合设计要求和国家标准
合格

2
光伏组件或方阵应按设计要求可靠固定在支架和连接件上
合格
3
安装光伏组件时其周边的防水连接构造必须符合设计要求
合格
4
组件间、组件与支架的连接应可靠牢固，与接地连接可靠
合格
5
组件串、阵列电性能参数应符合设计要求、其误差为±3
合格
6
连接在同一逆变器的组件串其电流、电压应一致符合设计要求
合格
7
组件串的排列应符合设计要求
合格
8
组件串的最高电压不得超过光伏组件的最高允许电压
合格

一般项目
1
光伏组件上应标有带电警告标志
合格

2
同一组方阵中的组件安装纵横向偏差≯5mm
合格
3
光伏组件或方阵与建筑面之间应留有散热间距，误差不超过设计值的5%
合格
4

5

6

施工单位检查
评定结果
项目专业质量检查员；
（项目技术负责人）
年 月 日
建设、监理单位
评定结果
监理工程师；
（建设单位项目专业技术负责人）
年 月 日
分项工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWp金太阳示范项目
检验批数量
10%
编号
01-01-02
施工单位
中达电通股份有限公司
项目经理
朱明伟
设计单位
南京国联电力工程设计有限公司
监理单位
徐州市建设工程监理公司
序号
检验批部位、区段、系统
施工单位检查评定结论
监理（建设单位）验收结论
1
2#成品库光伏组件及方阵工程
合格

施工单位检查结论；

项目专业质量检查员；
（项目技术负责人）

年 月 日
验收结论；

监理工程师； 年 月 日

建设单位代表 年 月 日

分项工程检验批工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWp金太阳示范项目
分项工程名称
光伏组件及方阵工程
安装部位
彩钢瓦屋面
施工单位
中达电通股份有限公司
项目经理
朱明伟
编号

执行标准
太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009
分包单位
中航南通太阳能科技有限公司
分包经理
姚尚平
验收规范规定
施工单位评定
建设、监理单位验收

主
控项目
1
光伏组件的品种、规格、性能等应符合设计要求和国家标准
合格

2
光伏组件或方阵应按设计要求可靠固定在支架和连接件上
合格
3
安装光伏组件时其周边的防水连接构造必须符合设计要求
合格
4
组件间、组件与支架的连接应可靠牢固，与接地连接可靠
合格
5
组件串、阵列电性能参数应符合设计要求、其误差为±3
合格
6
连接在同一逆变器的组件串其电流、电压应一致符合设计要求
合格
7
组件串的排列应符合设计要求
合格
8
组件串的最高电压不得超过光伏组件的最高允许电压
合格

一般项目
1
光伏组件上应标有带电警告标志
合格

2
同一组方阵中的组件安装纵横向偏差≯5mm
合格
3
光伏组件或方阵与建筑面之间应留有散热间距，误差不超过设计值的5%
合格
4

5

6

施工单位检查
评定结果
项目专业质量检查员；
（项目技术负责人）
年 月 日
建设、监理单位
评定结果
监理工程师；
（建设单位项目专业技术负责人）
年 月 日
分项工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWp金太阳示范项目
检验批数量
10%
编号
01-01-02
施工单位
中达电通股份有限公司
项目经理
朱明伟
设计单位
南京国联电力工程设计有限公司
监理单位
徐州市建设工程监理公司
序号
检验批部位、区段、系统
施工单位检查评定结论
监理（建设单位）验收结论
1
彩钢瓦屋面光伏组件及方阵工程
合格

施工单位检查结论；

项目专业质量检查员；
（项目技术负责人）

年 月 日
验收结论；

监理工程师； 年 月 日

建设单位代表 年 月 日

验收申请表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：

致： 徐州市建设工程监理有限公司 项目监理部
我方已完成 2#成品库逆变器安装工程（/分部工程），经三级自检
合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。

附件： 自检报告

承包单位（章）：

项目经理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：

总监理工程师：
专业监理工程师：
日 期：
填报说明：
本表一式 3 份，由承包单位填报，建设单位、 项目监理机构、承包单位各一份。

苏州金红叶纸业集团20MWp金太阳示范项目
2#成品库逆变器安装工程质量验收评定表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：
序 号
分 项 工 程 名 称
性
质
评定
结果
备 注
1
2#成品库逆变器安装
主控
合格

验收结论： 合格
质检机构
质量验收评定意见
签 名
班组

年　 月 日
施工单位质检部

年　 月 日
监 理

年　 月 日
建设单位

年　 月 日

验收申请表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：

致： 徐州市建设工程监理有限公司 项目监理部
我方已完成 2#成品库逆变器安装工程（/分部工程），经三级自检
合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。

附件： 自检报告

承包单位（章）：

项目经理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：

总监理工程师：
专业监理工程师：
日 期：
填报说明：
本表一式 3 份，由承包单位填报，建设单位、 项目监理机构、承包单位各一份。

苏州金红叶纸业集团20MWP金太阳示范项目
2#成品库逆变器安装工程质量验收评定表
工程名称：苏州金红叶纸业集团20MWP金太阳示范项目 编号：
序 号
分 项 工 程 名 称
性
质
评定
结果
备 注
1
2#成品库逆变器安装
主控
合格

验收结论： 合格
质检机构
质量验收评定意见
签 名
班组

年　 月 日
施工单位质检部

年　 月 日
监 理

年　 月 日
建设单位

年　 月 日

分项工程检验批工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWP金太阳示范项目
分项工程名称
逆变器安装
安装部位
配电房
施工单位
中达电通股份有限公司
项目经理
朱明伟
编号

执行标准
太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009
分包单位
中航南通太阳能科技有限公司
分包经理
姚尚平
验收规范规定
施工单位评定
建设、监理单位验收

主
控项目
1
逆变器的品种、规格、性能应符合国家标准和设计要求
合格

2

3

4

5

6

7

8

一般项目
1
逆变器的外观无损坏及变形，安装牢固
合格

2

3

4

5

6

施工单位检查
评定结果
项目专业质量检查员；
（项目技术负责人）
年 月 日
建设、监理单位
评定结果
监理工程师；
（建设单位项目专业技术负责人）
年 月 日

分项工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWP金太阳示范项目
检验批数量
100%
编号

施工单位
中达电通股份有限公司
项目经理
朱明伟
设计单位
南京国联电力工程设计有限公司
监理单位
徐州市建设工程监理公司
序号
检验批部位、区段、系统
施工单位检查评定结论
监理（建设单位）验收结论
1
2#配电房逆变器安装
合格

施工单位检查结论；

项目专业质量检查员；
（项目技术负责人）

年 月 日
验收结论；

监理工程师； 年 月 日

建设单位代表 年 月 日

分项工程检验批工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWP金太阳示范项目
分项工程名称
逆变器安装
安装部位
配电房
施工单位
中达电通股份有限公司
项目经理
朱明伟
编号

执行标准
太阳能光伏与建筑一体化应用技术规程DGJ32/TJ87-2009
分包单位
中航南通太阳能科技有限公司
分包经理
姚尚平
验收规范规定
施工单位评定
建设、监理单位验收

主
控项目
1
逆变器的品种、规格、性能应符合国家标准和设计要求
合格

2

3

4

5

6

7

8

一般项目
1
逆变器的外观无损坏及变形，安装牢固
合格

2

3

4

5

6

施工单位检查
评定结果
项目专业质量检查员；
（项目技术负责人）
年 月 日
建设、监理单位
评定结果
监理工程师；
（建设单位项目专业技术负责人）
年 月 日

分项工程质量验收记录表
工程名称
苏州金红叶纸业集团20MWP金太阳示范项目
检验批数量
100%
编号

施工单位
中达电通股份有限公司
项目经理
朱明伟
设计单位
南京国联电力工程设计有限公司
监理单位
徐州市建设工程监理公司
序号
检验批部位、区段、系统
施工单位检查评定结论
监理（建设单位）验收结论
1
2#配电室逆变器安装
合格

施工单位检查结论；

项目专业质量检查员；
（项目技术负责人）

年 月 日
验收结论；

监理工程师； 年 月 日

建设单位代表 年 月 日

验收申请表
工程名称：苏州金红叶纸业集团20MWp金太阳示范项目 编号：
致： 徐州市建设工程监理有限公司 项目监理部
我方已完成 2#成品库系统电气安装工程（/分部工程），经三级自检
合格，具备验收条件，现报上该工程验
