中水处理方案.doc

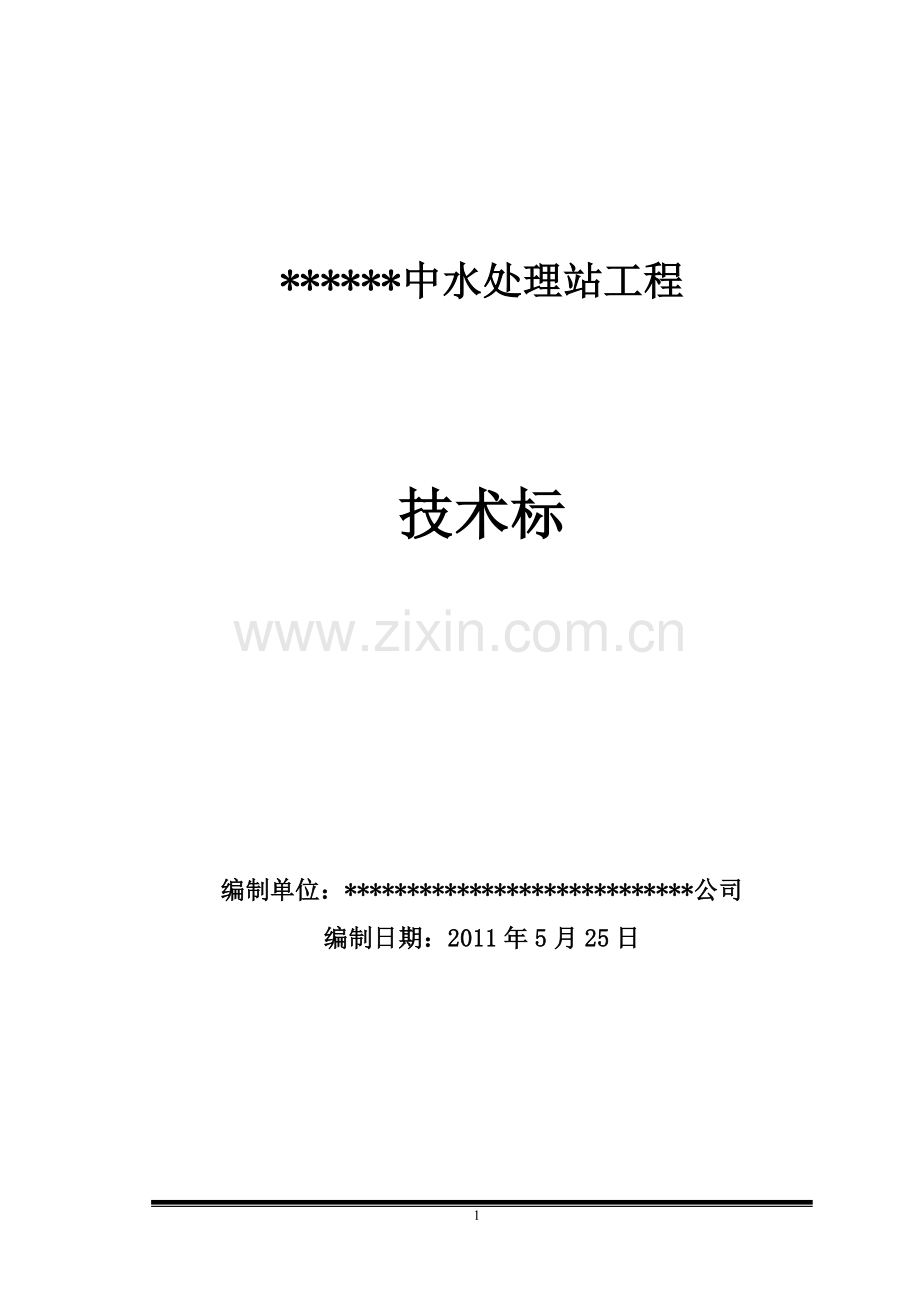

*中水处理站工程技术标编制单位：*公司编制日期：2011年5月25日22目 录第一篇 中水原水水量计算书4第二篇 中水处理技术方案6第一章 总论61.1项目名称61.2设计依据61.3设计原则71.4设计范围7第二章 设计边界条件82.1设计处理规模及进水水质82.3设计出水水质8第三章 中水工艺的选择103.1生化处理技术103.2物化处理技术103.3膜分离处理技术103.4本方案采用生化物化113.5工艺流程图12第四章 工艺介绍134.1调节池134.2自动格栅及进水槽134.3毛发聚集器144.4生物接触氧化池144.5沉淀池154.6中间水池154.7石英砂过滤器164.8活性炭过滤器174.9消毒加药装置174.10除磷絮凝加药装置174.11清水池174.12其他机械设备184.13回供水设备194.14排水系统194.15送排风系统194.16除臭系统194.17照明及采暖设施194.18降噪和减震措施204.19工艺特点204.20安全防护（施工时管道安装工艺要求及药剂保管措施）214.21系统要求21第五章 电气自控22第六章 主要设备明细表23第七章 运行费用估算267.1用电费267.2人工费267.3药剂费267.4运行费26第一篇 中水原水水量计算书一、计算依据1、业主提供的资料2、建筑中水设计规范 GB50336-2002二、计算方法业主提供资料：最高日生活用水量：1# 95.04m/d；2# 71.28m/d；3# 71.28m/d；会所 310m/d，其中泳池补水量为 60m/d。计算公式QY = Qb式中：QY中水原水量（m/d）； 最高日给水量折算成平均日给水量的折减系数，一般取0.670.91； 建筑物按给水量计算给排水量的折减系数，一般取0.80.9； Q建筑物最高日生活给水量，按建筑给水排水设计规范中的用水定额计算确定（m/d）; b建筑物用水分项给水百分率。各类建筑物的分项给水百分率应以实测资料为准，在无实测资料时可参照下表：项目住宅宾馆、饭店办公楼、教学楼公共浴室餐饮业、营业厅等冲厕21.32110146066256.75厨房201912.51493.395沐浴29.33250409895盥洗6.76.012.5144034洗衣22.7221518总计100100100100100注：沐浴包括盆浴和淋浴。从上表可以计算优质杂排水的水量占总给水量的38%。代入数值计算QY Qb0.750.8（91.04+71.28+71.28+310）0.38 123.94m/d三、计算结果经过分析计算，确定最终中水源水量为123.94m/d。第二篇 中水处理技术方案第一章 总论由于世界人口增长和社会经济的发展，人类的用水量剧增，原有的清洁水资源受到人类活动的污染，使地球上水资源利用日趋紧缺。我国水资源总量可观，居世界第4位，但人均水资源却排在世界第109位，属水资源脆弱国。水问题已经成为我国经济可持续发展的制约因素，并将成为21世纪我国经济发展最突出的问题。实现污水资源化具有明显的环境效益、经济效益和社会效益，是保护水资源和使水资源增值的有效途径，同时也会大大的缓解我国水资源的紧缺现状。在水的社会循环中，污水的再生与回用是关键的环节。将大部分的废水经过再生处理后回用，一方面可以缓解水资源短缺的局面，高效地利用有限的淡水资源，同时又减少了排放至自然水体的污染物总量，具有多方面的功效。因此，水的再生与回用是环境保护、水污染防治的主要途径，是社会和经济可持续发展战略的重要环节，已经成为世界各国解决水问题的必选策略。本工程为“凯德世家”中水处理工程，中水处理量为 100 m3/d，原水水源为盥洗、洗浴等优质杂排水，排放有波动性，设计小时处理量 5 m3/h。污水处理达到城市污水再生利用 城市杂用水水质（GB/T189202002）中的绿化、道路清扫、洗车标准，及城市污水再生利用 景观环境用水水质（GB/T189212002）中的观赏性景观用水水景类标准。1.1项目名称“凯德世家”中水处理站工程 1.2设计依据u 招标文件提供的污水水质、水量等基础资料；u 建筑中水设计规范（GB50336-2002）；u 建筑给排水设计规范（GB50015-2003）；u 给排水管道施工及验收规范GB20286-97；u 室外排水设计规范（GN50014-2006）；u 建筑给水排水及采暖工程施工质量验收规范（GB50204-2002）；u 城市污水再生利用 城市杂用水水质（GB/T189202002）；u 城市污水再生利用 景观环境用水水质（GB/T189212002）；u 鼓风曝气系统设计规程；u 低压配电设计规范。1.3设计原则1. 依据施工地点整体设计进行局部深化设计。2. 严格执行环境保护的各项规定，确保经处理后水质达到有关标准。3. 采用技术先进，运行可靠，操作管理简单的工艺，使先进性和可靠性有机地结合起来。4. 采用目前国内成熟先进技术，尽量降低工程投资和运行费用。5. 平面布置和工程设计时，布局力求合理通畅，尽量节省占地。6. 中水处理站应尽量操作运行与维护管理简单方便。1.4设计范围1、技术内容提供全部中水系统的设备，以及方案、施工图设计（含土建构筑物）、设备供货、运输、安装、调试、管理人员培训直至通过验收正式运行的全过程。2、设备内容从调节池入口至中水供水泵出站口的设备工程内容，包括所有设备、管道、阀门、配件、配电自控装置等。3、土建内容土建部分，由我方提供施工图纸，甲方负责施工。第二章 设计边界条件2.1设计处理规模及进水水质原水：生活污水排水130m3/d，设计小时处理量为7.5m3/h，20小时运行。参照同类污水水质状况，确定该生活污水的主要水质指标为（数据引自类似工程实例）： CODcr ：150mg/L BOD5：70mg/LSS：150mg/L NH3-N30mg/LpH = 69 嗅：有轻微异味2.3设计出水水质污水处理达到城市污水再生利用 城市杂用水水质（GB/T189202002）中的绿化、道路清扫、洗车标准，及城市污水再生利用 景观环境用水水质（GB/T189212002）中的观赏性景观用水水景类标准。城市污水再生利用 城市杂用水水质（GB/T189202002）序号项 目指 标冲厕道路清扫、消防城市绿化车辆冲洗建筑施工1pH6.09.02色度（度） 303嗅无不快感4浊度（NTU） 510105205溶解性总固体（mg/L） 150015001000100065日生化需氧量（BOD5）（mg/L） 10152010157氨氮（mg/L） 10102010208阴离子表面活性剂（mg/L） 1.01.01.00.51.09铁（mg/L） 0.30.310锰（mg/L） 0.10.111溶解氧（mg/） 1.012总余氯（mg/L）接触30min后1.0，管网末端0.213总大肠菌群（个/L） 3城市污水再生利用 景观环境用水水质（GB/T189212002）序号项目观赏性景观环境用水娱乐性景观环境用水河道类湖泊类水景类河道类湖泊类水景类1基本要求无漂浮物，无令人不愉快的嗅和味2PH值（无量纲）6935日生化需氧量（BOD5） 10664悬浮物（SS） 20105浊度（NTU） 5.06溶解氧 1.52.07总磷（以P计） 1.00.51.00.58总氮 159氨氮（以N计） 510粪大肠菌群（个/L） 10002000500不得检出11余氯* 0.0512色度（度） 3013石油类 1.014阴离子表面活性剂 0.5第三章 中水工艺的选择根据国内外中水处理技术的发展和工程实践，以优质杂排水为处理对象的水处理工艺主要有三种：3.1生化处理技术 生物处理技术就是利用微生物来分解污水中的有机物，常用的工艺主要有：活性污泥法，例如，完全混合曝气法、延时曝气法、深井曝气法、纯氧曝气法、氧化沟、两级活性污泥法以及序批式活性污泥法(SBR法)、ICEAS法等。生物膜法，例如，生物接触氧化法、生物转盘、生物滤池等。传统的活性污泥法(完全混合曝气法)已使用多年，应用面较广，具有较成熟的设计参数和运行管理经验，但完全混合曝气法生物负荷率较低，曝气时间长，污泥产量高，易产生污泥膨胀，占地面积较大。延时曝气法、深井曝气法和纯氧曝气法都是传统活性污泥法的改进，通过改变曝气方式提高生物负荷率，减少剩余污泥产量。但延时曝气法曝气时间长，占地面积大；深井曝气法施工困难，动力消耗较大；纯氧曝气法以纯氧作为气源，运行费用高，管理复杂，一般很难被用户接受。目前，在我国生活污水和中水工程多采用生物接触氧化法进行处理。生物接触氧化法在反应器内装有填料，使反应器内污泥浓度大大高于传统的活性污泥法，因而，污泥负荷大大提高，可达0.5kgBOD5/m3.d，具有承受较高有机负荷和冲击负荷的能力，曝气时间的缩短使占地面积大大降低。由于生物膜法不存在污泥膨胀之忧，操作管理方便，因而六十年代后期，在国外得到广泛的应用和开发研究。由于填料的发展和不断推陈出新，使生物接触氧化法得到完善，使其应用更加简单、方便、可靠、高效。我国从七十年代末期开始生物接触氧化法的应用研究，至今已近二十年，填料已更新换代到第五代，这不仅推动了生物接触氧化法的发展和应用，也使我国的生活污水处理和中水处理，尤其是小区生活污水处理和中水回用工程得到前所未有的发展。3.2物化处理技术此工艺常涉及混凝沉淀、吸附、过滤、气浮等方法，并且常常与生物方法相结合，使水质达到预期要求。物化处理的主要优点是操作维护方便。3.3膜分离处理技术此工艺常用MBR膜生物反应器法和超滤法。此工艺出水水质较好，但管理复杂，造价较高。膜生物反应器（MBR）是将膜技术应用于污水处理的一项新技术。MBR可在紧凑的空间内同时实现微生物对污染物质的降解和超滤膜对污染物质的分离，而降解与分离之间又存在着协同作用，是一种高效、实用的污水处理技术。其出水中不含悬浮物，只需投加少量消毒剂避免管道的二次污染，就可以回用，实现污水的资源化。超滤是一种与膜孔径大小相关的筛分过程，以膜两侧的压力差为驱动力，以超滤膜为过滤介质，在一定的压力下，当原液流过膜表面时，超滤膜表面密布的许多细小的微孔只允许水及小分子物质通过而成为透过液，而原液中体积大于膜表面微孔径的物质则被截留在膜的进液侧，成为浓缩液，因而实现对原液的净化、分离和浓缩的目的。3.4本方案采用生化物化本处理方案从管理的易用性、出水水质、造价等因素，拟采用的是生物处理技术与物化处理技术相结合的工艺，由于原水为优质杂排水，氮的可生化性良好，完全可在生化池中去除，考虑到出水水质满足景观水水质要求，本方案中针对磷的去除设计在沉淀池中投加除磷的化学药剂。经过系统工艺的除氮、除磷后，出水水质完全可以满足景观水水质要求。处理工艺流程如下所示，生物技术以接触氧化法为主体，物化技术以过滤为主体有关技术特点将在工艺特点中作详细介绍。3.5工艺流程图原水除磷絮凝加药系统曝气机曝气机NaCLO消毒系统自来水补水系统反冲洗泵变频供水系统清水池活性炭过滤器石英砂过滤器中水用户二级提升泵一体化设备栅渣外运中间水池沉淀池接触氧化池一级提升泵毛发过滤器调节池自动格栅第四章 工艺介绍 整个处理工艺布局紧凑、充分利用机房内面积，操作者只需在机房内便可完成操作和管理。4.1调节池优质杂排水的排水特点是水质水量不均衡，日变化较大。为保持生物处理的稳定运行和处理效率，特设调节池。调节池可设置在机房内，并且在调节池内设置了预曝气装置，以减轻后序生化处理的负荷。调节池按下列规定设计：调节池内设置预曝气装置，曝气量为0.60.9m3/m3h；调节池顶部设置溢流口、放空口，池壁设置爬梯。规范要求调节池容积大于日处理量的3550，因此调节池有效池容应不小于35m3。本方案调节池采用碳钢池体，内做防腐，尺寸规格5.53.02.5m，有效水深2.2m。4.2自动格栅及进水槽中水处理系统应设置格栅。格栅按下列规定设计： 设置一道格栅时，格栅条空隙宽度应小于10mm；设置粗细两道格栅时，粗格栅条空隙宽度为1020mm，细格栅条空隙宽度为2.5mm。格栅装设在格栅槽内时，其倾角不得小于60。格栅槽应设置工作台，其位置应高出格栅前设计最高水位0.5m，其宽度不宜小于0.7m。废水由各排水管道收集至中水处理机房，先流入进水槽，进水槽出口设两个闸板，一个流经格栅进入调节池，一个作为格栅及调节池检修时，将废水排放。本方案采用一道自动机械格栅（如上图所示），倾角60，数量1台，规格GHGS-2，栅间距2mm，功率0.12kw，栅条为不锈钢制造,格栅放置在格栅槽中，格栅槽和进水槽合建放置在调节池上方，采用碳钢焊接内衬防腐，进水槽尺寸5001200600mm。4.3毛发聚集器毛发聚集器为快开式圆柱型容器，用于去除洗浴水中人体毛发、纸张等固型物。保证水泵运行正常，减轻后续处理设备负担。MF系列毛发聚集器具有截污容量大，易拆装、具有反洗功能等特点，过滤筛网为不锈钢制，孔眼为2.5mm。本方案选择规格350的毛发聚集器，数量2台，一备一用运行。4.4生物接触氧化池工艺特点：生物接触氧化是活性污泥法与生物滤池复合的生物膜法。曝气池中设有填料，采用人工曝气，微生物部分固着，部分悬浮。具有下列特点：a.由于填料比表面积大，池内充氧条件好，氧化池内单位容积的生物量高于活性污泥法曝气池及生物滤池，因此，它可以达到较高的容积负荷； b.由于相当一部分微生物固着生长在填料表面，不需要设污泥回流系统，也不存在污泥膨胀问题，运行管理简便；c.由于池内生物固着量多，水流属完全混合型，因此它对水质水量的骤变有较强的适用能力；d.因污泥浓度高，当有机容积负荷较高时，其F/M仍保持在一定水平，因此污泥产量可相当于或低于活性污泥法。生物接触氧化池由池体、填料、布水装置和曝气系统等几部分组成。中水生物接触氧化池一般按设置一个即可。废水在池中停留时间3h。气水比按4：1计算。本中水处理工程采用技术成熟的接触氧化技术，配套设备是组合型生物填料与JA曝气机共同完成生物接触氧化工艺。曝气接触时间按3小时考虑，池体容积不小于15m。组合型生物填料（如上图所示）是近年来我国废水生物处理领域的主导型填料，这种填料具有挂膜容易、比表面积大、使用寿命长、剩余污泥少等特点，极大限度地增强了废水生物处理系统的功能，由于在生活污水处理、中水回用以及工业废水处理中的成功应用，JNP填料得到了国内外环保专家和用户的广泛赞誉。该中水处理工艺中生物接触池内投加JNP组合型填料，按池容80%投加，投加量约为12m3。在中水处理领域，接触氧化池的曝气量可按BOD的去除负荷计算，一般应为4080m3/kgBOD。一般曝气充氧和中水水量的比值为4：1，这个充氧量比值可以充分降解水中的有机物，满足生物处理要求。接触氧化池采用碳钢制作，内做防腐，尺寸为3.52.02.5m。4.5沉淀池沉淀池提供静止环境，是泥水分离的场所，其去除效果取决于水中悬浮物颗粒大小、比重、水温、停留时间、水深及沉淀池水平流速。污泥则沉淀到漏斗型的池底内，然后通过管道排入机房积水坑内，用泵将污泥排至市政管网。本方案沉淀池采用斜管沉淀池，池内填料如下图所示。有效水深2.2m，表面负荷1.10m3/m2.h，表面积4.6m2。斜管间距80mm，斜角60安装，上部清水层0.4m，下部缓冲层1m。沉淀池规格：2.52.02.5m。沉淀池出水自流入中间水池。4.6中间水池中间水池利于过滤泵连续可靠的工作，根据一级提升泵的流量和过滤水泵的流量匹配关系，容积的选择一般按能满足过滤水泵1020min的水量要求即可。中间水池有效容积大于3.6m3，池体为碳钢制作，内做防腐，尺寸为2.01.02.5m。接触氧化池、沉淀池、中间水池为一体化装置，设置溢流、放空、爬梯等装置，尺寸：4.03.52.5m。4.7石英砂过滤器 采用自动石英砂过滤器（见下图），操作灵活可靠，设备寿命长、处理效果好、占地面积小，可进一步去除水中的组合物和有机物，保证回用水COD、SS、BOD达标。过滤器的作用：去除化学澄清和生物过程未能去除的微细颗粒和胶体物质，提高出水水质。提高悬浮固体、浊度、磷、BOD、COD、重金属、细菌、病毒等的去除率强化后续消毒效果，由于提高了悬浮物和其他干扰物质的去除率，因而可降低消毒剂的用量。过滤器规格：800，数量1台，流速小于10m/h，滤料：石英砂。 4.8活性炭过滤器 采用自动活性炭过滤器（如上图所示），操作灵活可靠，设备寿命长、处理效果好、占地面积小，可进一步去除水中的臭味和脱色，保证回用水达标。过滤器规格：800，数量1台，流速小于10m/h，滤料：活性炭。4.9消毒加药装置中水处理系统的消毒系统通过计量泵来控制消毒装置对消毒溶液量的投加。 采用计量泵投加次氯酸钠溶液进行消毒。计量泵为意大利适高品牌（如右图所示），精确计量准确投加。 消毒剂投加量为有效氯58mg/L，接触时间应大于30min，余氯在保持0.51mg/L。消毒装置与过滤水泵连动。消毒装置，数量：1台（带搅拌器），计量泵规格： 3.6 L/h（可调节）, 药剂：NaCLO(11%),药桶： 150L。4.10除磷絮凝加药装置加药装置与加压泵联动控制药液的投加。向沉淀池前端投加絮凝剂，以利于沉淀物的可靠沉淀。定比投加絮凝剂溶液。计量泵为意大利适高品牌（如上图所示），精确计量准确投加。采用聚合氯化铝作为絮凝剂，絮凝剂的设计投加量为1015mg/L，按15%的溶液投加。加药装置，数量：1台，计量泵规格： 3.6 L/h（可调节）, 药剂：PAC,药桶：150L。4.11清水池用于贮存回用水和过滤器反冲洗水，根据规范要求日用水量的2535，设玻璃水位计及取样口。清水池设浮球液位开关和应急补水系统（补充自来水），当清水池的水位降至低水位时，补水系统开始补水，在中水位时补水系统关闭，在高液位时中水处理系统停止，当清水池水位到达超低水位时，中水供水泵和反冲洗水泵强制停泵。清水池有效容积应不小于25 m3，清水池采用碳钢制作，内做防腐。清水池设置溢流、放空、人孔、爬梯等装置，尺寸为：5.02.52.5m 。 4.12其他机械设备一级提升泵 型号TD32-18/2 产地品牌：杭州南方 数量：2台 流量：7.5T/H 扬程：18m 功率：1.10KW二级提升泵 型号TD32-21/2 产地品牌：杭州南方 数量：2台 流量：7.5T/H 扬程：24m 功率：1.5KW反冲洗水泵 型号TD65-18/2 产地品牌：杭州南方 数量：1台 流量：25 T/H 扬程：20m 功率：3.0KW曝气机：调节池曝气量：0.35m/min；调节池曝气机：型号：JA-32-80 功率：1.5kW接触氧化池曝气量：18m/h接触氧化池曝气机：型号：JA-32-80功率：1.5kW4.13回供水设备中水供水泵：CDL85型号：流量： 7.5 T/H，扬程：45m 功率：2.2KW 数量：2台 一用一备控制系统：采用定压控制方式，电接点压力表一台。根据会供水管网的管道全部密封的情况当供水系统中任意一个阀门打开要求供水，电接点压力表传递信号，供水泵启动开始供水。4.14排水系统在中水站内设置一个集水坑，坑内装两台潜污泵，以方便机房内排水，防止机房积水，浸泡设备。集水坑尺寸：2.01.51.5m。潜污泵型号：CP50.75-50 ；流量：Q=10m/h；扬程：H=10m；电机功率：N=0.75kW。4.15送排风系统在中水站设置一套送排风系统，设定一段时间内送排风一次，使中水站内空气流通循环。由于水源为优质杂排水，水质相对较好，可生化性高，另外在生化池中以及调节池中均设有曝气装置，提供充分的氧气量，防止水在厌氧的条件下发生臭气。根据建筑中水设计规范可设定每小时换8次气。4.16除臭系统本中水站水源为优质杂排水，水质相对较好，可生化性能较高。主要产生臭气的阶段基本集中在调节池与接触氧化池中。在调节池和接触氧化池中我们各设又曝气装置，可以充分满足生物分解有机物所需的氧气，防止了污水站在厌氧的条件的发生臭气。另外，送排风系统，可以中水站内工艺产生的少量臭气排走。中水站内不会存留臭气。所以，本中水站不需要单独设除臭系统。4.17照明及采暖设施照明采用建筑物内原有照明即可，不需要再另设照明装置，中水站内采暖方式建议集中供暖，正常工作温度在1015。4.18降噪和减震措施考虑的中水站内的噪音污染和震动等一些情况，本中水站采用低噪音的水泵及水下曝气机。并且在设备的基础上设置减震垫。从而达到整个中水站低噪音、微震动的要求。4.19工艺特点（1）处理水质有保证，处理水的生化、理化指标均达到或超过北京市中水水质标准。（2）系统稳定、可靠。JNP填料等技术的使用是该处理方案的特色和根本保证。（3） 系统易开车、易维护。JNP填料解决了生物系统挂膜难的缺点。（4） 提升泵、加压泵、回供水泵均设计用二台，一用一备，以保证单一故障时不间断供水。（5） 中水池能间接自动补入自来水，且加水表予以计量。（6） 处理水量有一台流量计，具有瞬时流量、累计流量显示。（7） 全自动过滤罐后出水设取样口一个，随时可检测出水水质。（8） 过滤器反洗采用反洗水泵反洗，反洗彻底效果好。（9） 中水供水管、自来水补水管、气管、污水管和加药管均用不同颜色面漆粉刷，以示区分。（10） 设备安装完毕后，所有设备、管道阀门均按照规范及工艺要求，做好标牌、标识及箭头等。（11） 全系统具有自动、手动两种控制方式，在自动情况下无需人员操作，只负责巡视及加药。自动控制的设计理念是最大限度地节省能源，且污水的溢流尽可能在最前级。（12） 絮凝剂和消毒剂加药设备使用进口计量泵精确加药。4.20安全防护（施工时管道安装工艺要求及药剂保管措施）（1） 中水管道严禁与生活饮用水给水管道连接。（2） 中水管道不宜暗装于墙体和楼面内。（3） 中水管道与生活饮用水给水管道、排水管道平行埋设时，其水平净距不得小于0.5m；交叉埋设时，中水管道应位于生活饮用水给水管道下面，排水管道的上面，其净距均不小于0.15m。（4） 中水管道要采取下列防止误接、误用、误饮的措施： 中水管道外壁应涂浅绿色标志； 中水池（箱）、阀门、水表及给水栓均应有明显的“中水”标志； 中水工程验收时，应逐段进行检查防止误接。（5） 生活饮用水补水管出水口与中水贮水池（箱）内最高水位间，应有不小于2.5倍管径的空气隔断。（6） 本中水站采用聚合氯化铝以及次氯酸钠两种药剂，两种药剂毒性都非常小，一般情况下没有危害。但是为了防止危害产生，加药桶全部密封，并在桶盖上加锁。4.21系统要求中水原水系统要求：a. 中水原水系统一般采用污废水分流制，不得有生活污水进入调节池。a 中水原水系统应设分流、溢流设施和超越管，其标高应能满足重力排放要求。b 室内外原水管道及附属构筑物均应防渗、防漏。井盖应做“中”字标志。水量平衡系统要求a.中水系统设计已进行水量平衡计算，即需处理的水和供水达到一定的平衡要求。b.在处理设施前应设调节池（箱）。调节池（箱）的调节容积按中水原水量及处理量的逐时变化曲线求算，以满足系统平衡的要求。d.中水贮存或中水供水箱上应设自来水应急补水管。其管径按中水最大小时供水量确定。中水供水系统要求a 中水供水系统必须独立设置，本工程采用变频恒压的供水方式。b 中水管道上不得装设取水龙头。便器冲洗宜采用密闭型设备和器具。绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。c 中水供水系统上，应根据使用要求装设计量装置第五章 电气自控1号浮球1调节池液位控制方式： 2 2号浮球1、 超高液位报警3号浮球32、 中液位提升泵开启（根据2号浮球实现一用一备运行且能自动转换两台调节池泵的工作状态）； 3、 低液位，停一级提升泵、报警4号浮球1中间水池液位控制方式： 25号浮球1、 高液位加压泵启动（根据4号浮球实现一用一备运行且能自动转换两台一体化设备中间水箱泵的工作状态；2、 低液位加压泵停泵清水池水位控制： 6号浮球1、 超高液位报警、停一级提升泵2、 中液位关闭自来水补水电动阀门1 3、 低液位打开自来水补水电动阀门7号浮球2 （根据7号浮球高液位关闭自来水补水 电动阀门，低液位开启自来水补水电 动阀门）3 8号浮球4、 超低液位报警、强制停中水供水泵、4反冲洗水泵 清水池 曝气机的控制：调节池内水下曝气机仅在调节池低水位时停止运行，其他时间间歇运行；氧化池内曝气机一级提升泵启动时连续运行，一级提升泵停机时间歇运行。消毒剂投加装置：与加压泵连锁运行。絮凝剂投加装置：与一级提升泵连锁运行。过滤罐的反冲洗：根据过滤压差或时间进行自动反冲洗。第六章 主要设备明细表1、设备明细表序号名 称 规 格 数量备 注1自动格栅GHGS-2N=0.12kw，栅间距2mm1台北京/*不锈钢栅条2格栅槽5001200600mm1台*/碳钢防腐3毛发过滤器GHMF-350（快开式，不锈钢网）2台北京/*以备一用4调节池曝气机JA-32-802台川源机械（含着脱）5一级提升泵TD32-18/2Q=7.5m3/h，H=19m，N=1.1kw2台杭州/南方（一用一备）6过滤加压泵TD32-21/2Q=7.5 m3/h，H=24m，N=1.5kw2台杭州/南方（一用一备）7反洗泵TD50-18/2Q=25m3/h，H=18m，N=2.2kw1台杭州/南方8自动补水系统DN65（电动阀、水表等）1套北京/*9加药设备ACS-602(3.6L/h， PE150L)2套意大利/适高计量泵10液位控制KEY8套大连马赫11电控柜GHDK-201套北京*（主要元气件为西门子）12送排风系统一套北京*组装13生化池生物填料15012m3江苏净宇14沉淀池斜板填料JY-455m3江苏净宇15机械过滤器8001台含石英砂滤料16活性炭过滤器8001台含活性炭滤料17中水供水泵CDL8-5Q=7.5m3/h；H=45m；N=2.2kw2台杭州/南方（一用一备）18室内管线管件UPVC/热镀锌钢管1套上海佑利/天津利达19电线电缆桥架150100mm1套天津大港2、池体规格尺寸序号池体名称池体规格尺寸结构类型1调节池5.53.02.5m碳钢防腐2接触氧化池5.02.02.5m碳钢防腐3沉淀池2.52.02.5m碳钢防腐4中间水池2.01.02.5m碳钢防腐5清水池5.02.52.5m碳钢防腐28第七章 运行费用估算该中水处理装置运行费用主要包括：用电费，药剂费及人工费。7.1用电费序号名称数量总装机容量(kw)运行容量（kw）运行时间(h)总耗电(kwh)1自动格栅1台0.120.12202.42一级提升泵2台2.201.1020223调节池曝气机1台1.51.520304接触氧化池曝气机1台1.51.512305反洗泵1台2.22.20.20.446二级提升泵2台3.01.520307加药装置2套0.020.02200.47其他仪表1套0.100.10200.2小计10.648.04115.44注： 1、该费用电不包括中水回用泵耗电费用。2、不含设备间照明系统耗电费用。中水站水处理部分合计用电量约为115.44kwh/d, 每度电按0.5元/度计，则115.440.557.72元/天。7.2人工费中水处理站稳定运行后，为全自动运行，设1人兼职管理运行，月工资500元则500/30=16.7元/天。7.3药剂费药剂费主要是絮凝剂和消毒剂费用，处理每吨水约需0.10元，则：1000.10 = 10元/天。7.4运行费运行费用主要包括：用电费、人工费、药剂费。则：运行费为84.42元/天，吨水运行费0.65元/吨水。目 录第一章 项目的意义和必要性11.1 项目名称及承办单位11.2 项目编制的依据11.3 肺宁系列产品的国内外现状21.4产业关联度分析31.5项目的市场分析4第二章 项目前期的技术基础82.1成果来源及知识产权情况，已完成的研发工作82.3产品临床试验的安全性和有效性8第三章 建设方案233.1建设规模233.2 建设内容233.3产品工艺技术233.5产品质量标准293.6 土建工程373.7 主要技术经济指标39第四章 建设内容、地点414.1 建设内容及建设规模414.2 建设地点414.3外部配套情况44第五章 环境保护、消防、节能465.1 环境保护465.2消防495.3节能50第六章 原材料供应及外部配套条件落实情况526.1主要原辅材料、燃料、动力消耗指标526.2 公用工程54第七章 建设工期和进度安排567.1建设工期和进度安排567.2建设期管理56第八章 项目承担单位或项目法人所有制性质及概况578.1 项目承担单位概况578.2 企业财务经济状况588.3 项目负责人基本情况59第九章 投资估算与资金筹措629.1 项目计算期629.2 投资估算的编制依据及参数629.3 投资估算629.4 资金筹措649.5 贷款偿还64第十章 财务评价6510.1财务评价依据6510.2销售收入和销售税金及附加估算6510.3利
