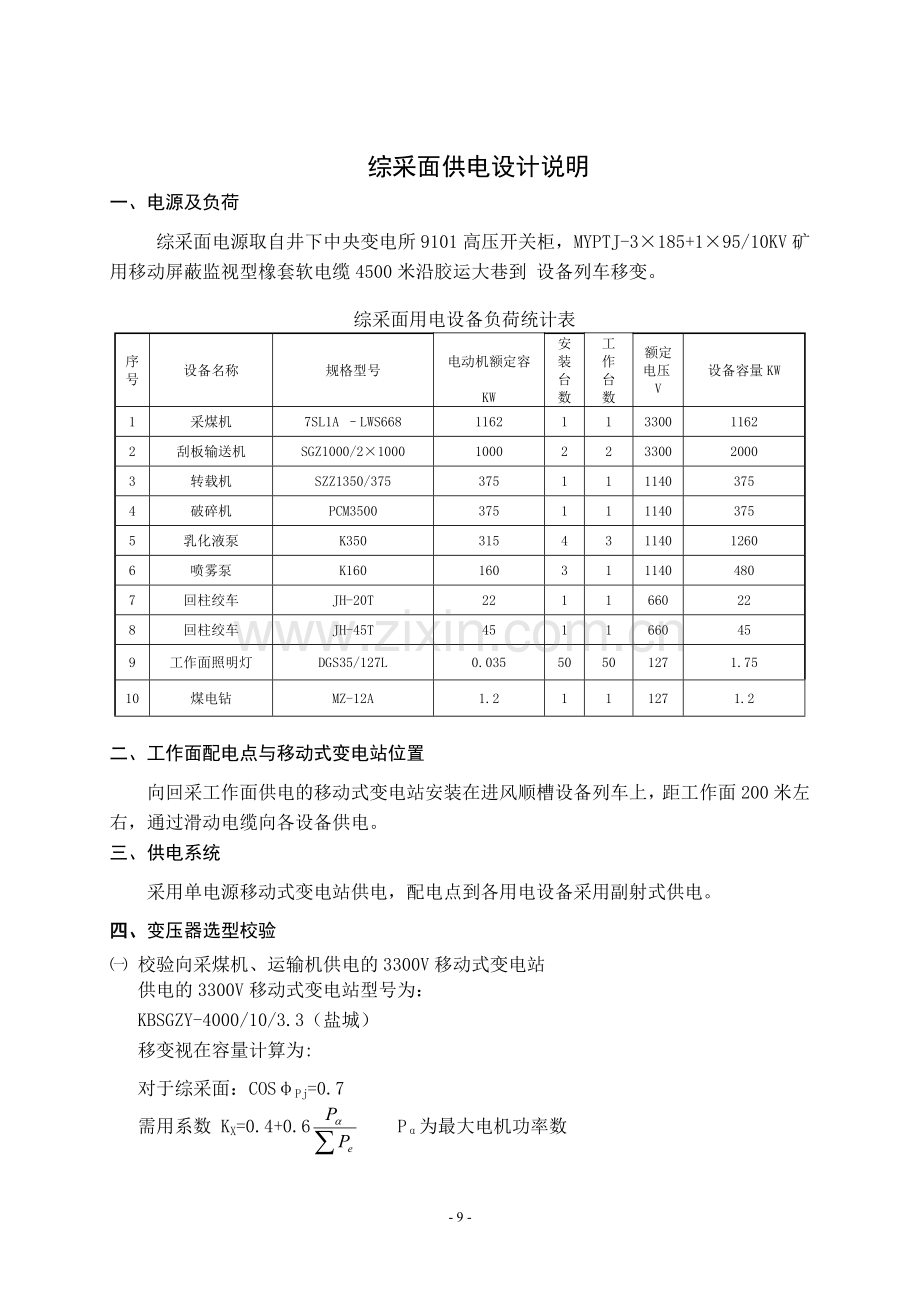

综采面供电设计说明
一、电源及负荷
综采面电源取自井下中央变电所9101高压开关柜，MYPTJ-3×185+1×95/10KV矿用移动屏蔽监视型橡套软电缆4500米沿胶运大巷到 设备列车移变。
综采面用电设备负荷统计表
序号
设备名称
规格型号

电动机额定容量
KW
安装台数
工
作
台
数
额定电压V
设备容量KW
1
采煤机
7SL1A –LWS668
1162
1
1
3300
1162
2
刮板输送机
SGZ1000/2×1000
1000
2
2
3300
2000
3
转载机
SZZ1350/375
375
1
1
1140
375
4
破碎机
PCM3500
375
1
1
1140
375
5
乳化液泵
K350
315
4
3
1140
1260
6
喷雾泵
K160
160
3
1
1140
480
7
回柱绞车
JH-20T
22
1
1
660
22
8
回柱绞车
JH-45T
45
1
1
660
45
9
工作面照明灯
DGS35/127L
0.035
50
50
127
1.75
10
煤电钻
MZ-12A
1.2
1
1
127
1.2

二、工作面配电点与移动式变电站位置
向回采工作面供电的移动式变电站安装在进风顺槽设备列车上，距工作面200米左右，通过滑动电缆向各设备供电。
三、供电系统
采用单电源移动式变电站供电，配电点到各用电设备采用副射式供电。
四、变压器选型校验
㈠ 校验向采煤机、运输机供电的3300V移动式变电站
供电的3300V移动式变电站型号为：
KBSGZY-4000/10/3.3（盐城）

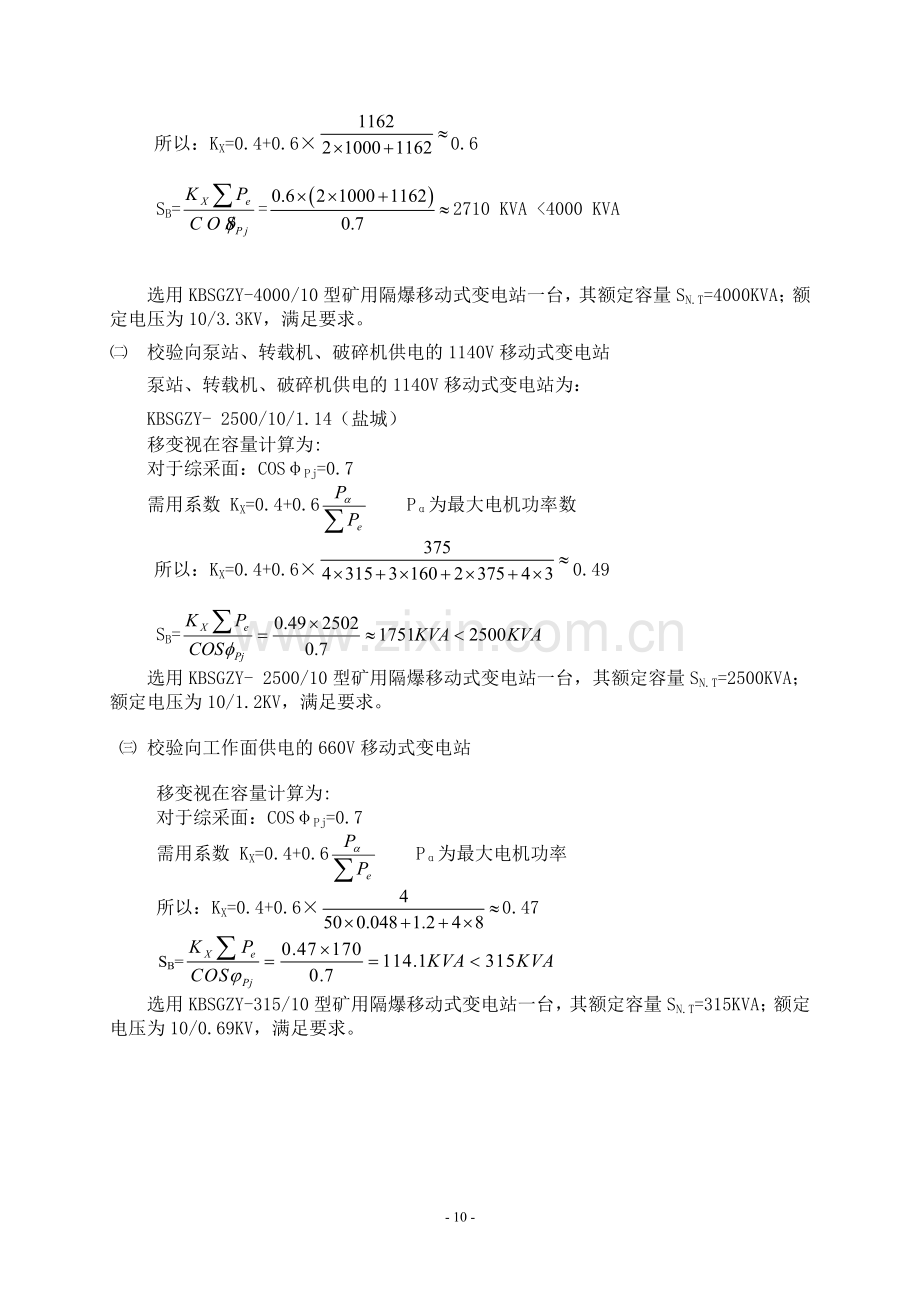

移变视在容量计算为:
对于综采面：COSφPj=0.7
需用系数 KX=0.4+0.6 Pα为最大电机功率数
所以：KX=0.4+0.6×0.6
SB==2710 KVA <4000 KVA

选用KBSGZY-4000/10型矿用隔爆移动式变电站一台，其额定容量SN.T=4000KVA；额定电压为10/3.3KV，满足要求。
㈡ 校验向泵站、转载机、破碎机供电的1140V移动式变电站
泵站、转载机、破碎机供电的1140V移动式变电站为：
KBSGZY- 2500/10/1.14（盐城）
移变视在容量计算为:
对于综采面：COSφPj=0.7
需用系数 KX=0.4+0.6 Pα为最大电机功率数
所以：KX=0.4+0.6×0.49
SB=
选用KBSGZY- 2500/10型矿用隔爆移动式变电站一台，其额定容量SN.T=2500KVA；额定电压为10/1.2KV，满足要求。
㈢ 校验向工作面供电的660V移动式变电站
移变视在容量计算为:
对于综采面：COSφPj=0.7
需用系数 KX=0.4+0.6 Pα为最大电机功率
所以：KX=0.4+0.6×0.47
SB=
选用KBSGZY-315/10型矿用隔爆移动式变电站一台，其额定容量SN.T=315KVA；额定电压为10/0.69KV，满足要求。

变压器统计报表
编号
型号
视在功率
是否合格
采煤机、运输机移变
KBSGZY- 4000/10/3.3
2846.6
合格
工作面1140v移变
KBSGZY-2500/10/1.14
1751
合格
工作面660V移变
KBSGZY- 200/10/0.66
114.1
合格
五、供电电缆的选型检验
工作面电缆选型及校验：
㈠ 转载机电缆型号：MYP3×95+1×50+3×6/1.14KV
电缆负荷功率：375KW
IW= ==156.4A205A
㈡ 破碎机电缆型号：MYP3×70+1×50+3×6/1.14KV
电缆负荷功率：375KW
IW= ==156.4A205A
㈢ 乳化液泵电缆型号：MYP3×50+1×25+3×6/1.14KV
电缆负荷功率：315KW
IW= ==132A170A
㈣ 喷雾泵电缆型号：MYP3×50+1×25+3×6/1.14KV
电缆负荷功率：160KW
IW= ==66.7A170A
㈤ 1140移变负荷电缆电压损失校验：
1、正常运行时移变内部电压损失：
KBSGZY-2500/10移动变电站变压器的阻抗
RT＝＝＝0.0027Ω
ZT＝＝＝0.0344Ω
XT＝＝＝0.034Ω
移动变电站实际负荷电流：
IT。ca= ==730A

=×730×(0.0027×0.85+0.034×0.527)=25.6V
2、向破碎机电机供电电缆电压损失：

3、向乳化液泵电机供电电缆电压损失：

4、破碎机正常运行时电压损失核试验：
1140供电系统允许电压损失为117V,
高压电缆的电压损耗：

校验结果合格。
5、乳化液泵正常运行时电压损失核试验：

校验结果合格。
6、采煤机电缆型号：MCPTJ3×95+1×50+3×6/3.3KV
电缆负荷功率：1162KW
IW= ==215A250A
7、运输机机头电缆型号：MYP3×95+1×50+3×6/3.3KV
电缆负荷功率：1000KW
IW= ==206A250A
㈥ 3300移变负荷电缆电压损失校验：
3300供电系统允许电压损失为330V
1、正常运行时移变内部电压损失：
KBSGZY4000/10移动变电站变压器的阻抗

采煤机、运输机移动变电站实际负荷电流：
IT。ca（煤机）= ==215A
IT。ca（运输机）= ==371A

215A+371A=586A

=×215×(0.0206×0.85+0.26×0.527)=57.5V

=×371×(0.0206×0.85+0.26×0.527)=99.3V
57.5V+99.3V=156.8V
2、向运输机机头电机供电电缆电压损失：

3、向采煤机供电电缆电压损失：

4、高压电缆的电压损耗：△U1=0.00984
5、运输机机头电机正常运行时电压损失核试验：

校验结果合格。
6、 采煤机正常运行时电压损失核试验：

校验结果合格。

综采面动力电缆校验结果表
序号
电缆型号
单位
数量
负荷名称
功率
电压
KV
计算工作
电源A
允许长时工
作电流A
1
MYP3×95+1×50+3×6/1140
m
250
转载机
375
1.14
156.4
205
2
MYP3×70+1×50+3×6/1140
m
250
破碎机
375
1.14
156.4
205
3
MYP3×50+1×25+3×6/1140
m
35
1＃乳化
液泵
315
1.14
132
170
4
MYP3×50+1×25+3×6/1140
m
40
2＃乳化
液泵
315
1.14
132
170
5
MYP3×50+1×25+3×6/1140
m
55
3＃乳化
液泵
315
1.14
132
170
6
MYP3×50+1×25+3×6/1140
m
60
4＃乳化
液泵
315
1.14
132
170
7
MYP3×50+1×25+3×6/1140
m
15
1#喷雾泵
160
1.14
66.7
170
8
MYP3×50+1×25+3×6/1140
m
20
2#喷雾泵
160
1.14
66.7
170
9
MYP3×50+1×25+3×6/1140
m
25
3#喷雾泵
160
1.14
66.7
170
10
MCPTJ3×150+1×50+3×6-3.3kv
m
600
采煤机
1162
3.3
215
250
11
MYP3×95+1×50+4×4-3.3KV
m
250
刮板机机
头电机
1000
3.3
206
250
12
MYP3×95+1×50+4×4-3.3KV
m
610
刮板机机
尾电机
1000
3.3
206
250
㈦ 低压电缆热稳定校验：
1、采煤机负荷电缆热稳定校验
采煤机负荷线热稳定需要的最小截面

满足要求
式中TPH为开关速断时间，取0.25S，C为井下橡套电缆的热稳定系数，取145。
2、有关其它电缆的选择校验结果见下表：
22114综采面其它电缆校验结果表
序号
负荷名称
电缆型号
两项短路电流
三相短路电流
热稳定需要最小截面
1
转载机
MYP3×95+1×50+3×6/1140
5777A
6643A
21
2
破碎机
MYP3×70+1×50+3×6/1140
4960A
5704A
18.3
3
1＃乳化液泵
MYP3×50+1×25+3×6/1140
8807A
10128A
33
4
2＃乳化液泵
MYP3×50+1×25+3×6/1140
8666A
9965A
32.5
5
3＃乳化液泵
MYP3×50+1×25+3×6/1140
8130A
9349A
30.6
6
4＃乳化液泵
MYP3×50+1×25+3×6/1140
7962A
9156A
30
7
1#喷雾泵
MYP3×50+1×25+3×6/1140
9605A
11045A
35.6
8
2#喷雾泵
MYP3×50+1×25+3×6/1140
9417A
10829A
35
9
3#喷雾泵
MYP3×50+1×25+3×6/1140
9038A
10393A
33.7
10
采煤机
MCPTJ3×95+1×50+3×6-3.3kv
3629A
4173A
14.8
11
刮板机机尾电机
MYP3×95+1×50+4×4-3.3KV
4089A
4702A
16.7
12
刮板机机头电机
MYP3×95+1×50+4×4-3.3KV
3616A
4158A
14.7

六、低压电器设备选择
㈠ 线路保护用馈电开关选择
线路保护用馈电开关我矿井下使用BKD16-400(200)Z/1140(660)系列矿用隔爆型智能化真空馈电开关，200A\400A两种规格，当供电电路中出现过载、短路、断相或漏电故障时能自动切断电源。作总开关时具有三相对称性漏电和漏电闭锁保护，作分开关漏电保护的后备保护；作分开关使用时具有选择性漏电保护与漏电闭锁保护功能。过流保护具有反时限性，近端出口短路采用大电流无压释放保护电路。数码式整定，实际运行电流不大于铭牌规定的最大电流值时，均可使用。
㈡ 设备控制用磁力启动器选择
采煤机、刮板机设备使用3300V供电电压，选用常州联力自动化科技有限公司生产的KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关，在额定电压交流50HZ 3300V供电线路中，对多台三相交流电动机（采煤机、运输机等）进行起动、停止控制，并能对电动机及供电线路进行保护。组合开关配有127V、220V辅助电源，供控制使用。具有：过载保护、短路保护、漏电闭锁、断相保护、欠压/过压、漏电保护、先导控制、程序控制、当隔离开关打在试验位，操作键盘，可进行过载试验、漏电闭锁试验、漏电试验和高压绝缘监视试验等功能。
转载机、破碎机、喷雾泵、乳化液泵等设备供电电压1140V，控制开关选用常州联力自动化科技有限公司生产的KJZ3-1500/1400Z（9路）矿用隔爆兼本质安全型真空组合开关，在额定电压交流50HZ、1140V供电线路中，对电机进行起动、停止控制，并能对各电机及供电线路进行保护。组合开关还配有127V、220V辅助电源，供控制使用。具有：过载保护、短路保护、漏电闭锁、断相保护、欠压/过压、后备保护、先导控制、程序控制、当隔离开关打在试验位，操作键盘，可进行过载试验、漏电闭锁试验、漏电试验和高压绝缘监视试验等功能。
水泵控制开关因负荷小，为便于管理，选用QJZ-30等小型开关，具有短路、过载、漏电等保护。
照明开关选用ZBZ-4.0M照明信号综合保护器，具有短路、过载、漏电等保护。
回柱绞车控制开关选用QBZ-80N矿用隔爆型可逆真空磁力启动器，具有失压、过压、
断相、短路、过载、漏电闭锁等保护。
七、过电流保护装置整定计算
首先，根据保护装置整定需要确定短路点，然后计算出各短路点的短路电流；其次，对各类开关（总馈电开关、分路馈电开关、电动机控制启动器开关、照明信号综保等控制开关等）中的不同保护装置进行整定（计算整定值，用最小两相短路电流校验保护装置灵敏度）。
短路电流计算：
㈠ 3300V电压系统整定计算
1、井下中央变电所母线以前电源系统的电抗

Xsy＝＝＝0.18Ω
式中：
=3.45KV,变压器二次空载电压
Sbr=66MV.A
其中Sbr从我矿井下中央变电所高压出线开关柜技术说明书中查得。
2、井下变电所至KBSGZY-4000/10/3.45移动变电站MYPTJ-10KV-3×185+1×95/10KV-3800m高压电缆的阻抗:
查表知高压电缆每公里电阻、电抗值为别为R0＝0.114Ω/KM X0＝0.08Ω/KM 已知这段电缆长L＝4.5Km，变压器变比为Ksc＝10500/3450＝3
＝＝0.057Ω
＝＝0.04 Ω
3、KBSGZY-4000/10移动变电站变压器的阻抗

4、MCPTJ3×95+1×50+3×6-3.3kv -600m煤机电缆阻抗
R2＝0.23×0.6＝0.138Ω X2＝0.07×0.6＝0.042 Ω
5、采煤机短路回路的总阻抗
RΣ=Ru1+RT+R2+RCA=0.057+0.008+0.138+0.01=0.213Ω
XΣ=Xsy+XU1+XT+X2=0.18+0.04+0.163+0.042=0.425Ω
6、采煤机处S1点的最小两相短路电流
IS1（2）＝＝＝3629A
上面RCA＝0.01Ω为电弧电阻
7、3.3KV供电系统刮板运输机机头电机电缆S2点处两相最小短路电流

MYP3×95+1×50+3.3kv -250m电缆阻抗:
R2＝0.23×0.25＝0.0575Ω X2＝0.07×0.25＝0.0175 Ω
刮板机机机头电缆短路回路总阻抗：
RΣ=Ru1+RT+R2+RCA=0.057+0.008+0.0575+0.01=0.1325Ω
XΣ=Xsy+XU1+XT+X2=0.18+0.04+0.163+0.0175=0.4005Ω
刮板机机机头S2点的最小两相短路电流
IS2（2）＝＝＝4089A
上面RCA＝0.01Ω为电弧电阻
8、3.3KV供电系统刮板运输机机尾电缆S3点处两相最小短路电流

MCPT3×95+1×50+1×50-3.3kv -610m电缆组抗:
R2＝0.23×0.61＝0.140Ω X2＝0.07×0.61＝0.043 Ω
刮板机机头低速电缆短路回路总阻抗：
RΣ=Ru1+RT+R2+RCA=0.057+0.008+0.140+0.01=0.215Ω
XΣ=Xsy+XU1+XT+X2=0.18+0.04+0.163+0.043=0.426Ω
刮板机机头低速电缆短路S3点的最小两相短路电流
IS3（2）＝＝＝3616A
㈡ 1140V供电系统两相最小短路电流计算：
1、KBSGZY-2500/10/1.14移动变电站阻抗为(忽略电阻值)：
RT＝＝＝0.0027Ω
ZT＝＝＝0.0344Ω
XT＝＝＝0.034Ω
2、井下变电所至KBSGZY-2500/10/1.25移动变电站MYPTJ-10KV-3×185+1×95/10KV-3800m高压电缆的阻抗:
查表知高压电缆每公里电阻、电抗值为别为R0＝0.114Ω/KM X0＝0.08Ω/KM 已知这段电缆长L＝4.5Km，变压器变比为Ksc＝10500/1250＝8.4
Ru1＝＝＝0.00727Ω
Xu1＝＝＝0.00041Ω
3、系统电抗：
因为变压器二次侧平均电压为Uar=1250V，井下主变所短路容量Sbr＝66MVA
系统电抗为： Xsy＝＝＝0.0237Ω
4、1140V供电系统最远转载机电机电缆S4点处两相最小短路电流
1）转载机250m MYP-3×95橡套电缆的电阻和电抗
R1=R0×L=0.23×0.25=0.0575Ω
X1= X0×L=0.07×0.25= 0.0175Ω
2）=R1＋Ru1+Rca＋RT =0.0575+0.00727＋0.01+0.0027Ω＝0.077Ω
= X1＋ Xsy＋XT＋Xu1＝0.0175＋0.0237＋0.034＋0.00041=0.076Ω
IS4（2）===5777A
5、1140V供电系统破碎机电缆IS5（2）点处两相最小短路电流
1）250m MYP-3×70橡套电缆的电阻和电抗
R1=r0L=0.3151×0.25=0.079Ω
X1= X0L=0.08×0.25= 0.02Ω
2）=R1＋RU1+Rca＋RT =0.079+0.00727＋0.01+0.0027Ω＝0.099Ω
= X1＋ Xsy＋XT＋XU1＝0.02＋0.0237＋0.034＋0.00041=0.078Ω
IS5（2）===4960A
6、1140V供电系统4#乳化泵电缆IS6（2）点处两相最小短路电流
1）60m MYP-3×50橡套电缆的电阻和电抗
R1=R0L=0.4484×0.060=0.0269Ω
X1= X0L=0.081×0.060= 0.00486Ω
2）=R1＋RU1+Rca ＋RT =0.0269+0.00727＋0.01+0.0027Ω＝0.04687Ω
= X1＋ Xsy＋XT＋XU1＝0.00486＋0.0237＋0.034＋0.00041=0.06297Ω
IS9（2）===7962A
7、1140V供电系统3#乳化泵电缆IS7（2）点处两相最小短路电流
1）55m MYP-3×50橡套电缆的电阻和电抗
R1=R0×L=0.4484×0.055=0.0247Ω
X1= X0×L=0.081×0.055= 0.00445Ω
2）=R1＋RU1+Rca ＋RT =0.0247+0.00727＋0.01+0.0027Ω＝0.04467Ω
= X1＋ Xsy＋XT＋XU1＝0.00445＋0.0237＋0.034＋0.00041=0.06256Ω
IS8（2）===8130A
8、1140V供电系统2#乳化泵电缆IS8（2）点处两相最小短路电流
1）40m MYP-3×50橡套电缆的电阻和电抗
R1=R0×L=0.4484×0.04=0.01794Ω
X1=X0×L=0.081×0.04= 0.00324Ω
2）=R1＋RU1+Rca ＋RT =0.01794+0.00727＋0.01+0.0027Ω＝0.03791Ω
= X1＋ Xsy＋XT＋XU1＝0.00324＋0.0237＋0.034＋0.00041=0.06135Ω
IS7（2）===8666A
9、1140V供电系统1#乳化泵电缆IS9（2）点处两相最小短路电流
1)35m MYP-3×50橡套电缆的电阻和电抗
R1=R0×L=0.4484×0.035=0.0157Ω
X1=X0×L=0.081×0.040= 0.00324Ω
2）=R1＋RU1+Rca ＋RT =0.0157+0.00727＋0.01+0.0027Ω＝0.03567Ω
= X1＋ Xsy＋XT＋XU1＝0.00324＋0.0237＋0.034＋0.00041=0.06135Ω
IS6（2）===8807A
10、1140V供电系统3#喷雾泵电缆IS10（2）点处两相最小短路电流
1)30m MYP-3×50橡套电缆的电阻和电抗
R1=R0×L=0.4484×0.03=0.013452Ω
X1=X0×L=0.081×0.03= 0.00243Ω
2）=R1＋RU1+Rca ＋RT =0.013452+0.00727＋0.01+0.0027Ω＝0.03342Ω
= X1＋ Xsy＋XT＋XU1＝0.00243＋0.0237＋0.034＋0.00041=0.06054Ω
IS12（2）===9038A
11、1140V供电系统2#喷雾泵电缆IS11（2）点处两相最小短路电流
1）20m MYP-3×50橡套电缆的电阻和电抗
R1=R0×L=0.4484×0.020=0.009Ω
X1=X0×L=0.081×0.020= 0.0016Ω
2）=R1＋RU1+Rca ＋RT =0.009+0.00727＋0.01+0.0027Ω＝0.02897Ω
= X1＋ Xsy＋XT＋XU1＝0.0016＋0.0237＋0.034＋0.00041=0.05971Ω
IS11（2）===9417A
12、1140V供电系统1#喷雾泵电缆IS12（2）点处两相最小短路电流
1）15m MYP-3×50橡套电缆的电阻和电抗
R1=R0×L=0.4484×0.015=0.006726Ω
X1= X0×L=0.081×0.015= 0.00122Ω
2）=R1＋RU1+Rca ＋RT =0.006726+0.00727＋0.01+0.0027Ω＝0.0267Ω
=X1＋ Xsy＋XT＋XU1＝0.00122＋0.0237＋0.034＋0.00041=0.05934Ω
IS10（2）===9605A
㈢ KBSGZY-200/10/0.66移动变电站供电系统IS13（2）点处两相最小短路电流计算：
1、660V系统机尾最远点IS13（2）点处两相最小短路电流采用系统折算法计算： Lct=KctL，
电缆MYP 3×25电缆250米折算：Lct1=KctL1，=1.91×250=477.5m
通过查表法经查表得IS13（2）=2204A

33

经过与上相同的方法，算得供电系统其他各短路点的短路电流值，并列入表中

短路点IS(2）
短路电流/A
短路点IS(2）
短路电流/A
IS1(2）
3629
IS10（2）
9605
IS2（2）
4089
IS11（2）
9417
IS3（2）
3616
IS12（2）
9038
IS4（2）
5777
IS13（2）
2204
IS5（2）
4960
IS14（2）
89
IS6（2）
8807
IS15（2）
120
IS7（2）
8666
IS16（2）
120
IS8（2）
8130
IS17（2））
189
IS9（2）
7962

两项短路电流计算表

供电系统开关过电流保护整定值结果表

开关型号
所控制负荷
保护装置
整定计算式及其整定值
灵敏度验算
KJZ3-150
0/3300-6
采煤机1162

电子保护器　

过载：Isb=220A≥IN=215A
短路：I’sb=1840A　
电子保护：
Kr=IS1/ I’sb=.3629/1840=1.97>1.2　
刮板机机头电机
过载：Isb=210A≥IN=206A
短路：I’sb=1680A
电子保护：
Kr=IS2/ I’sb=3008/1680=1.79>1.2　
刮板机机尾电机
过载：Isb=210A≥IN=206A
短路：I’sb=1680A
电子保护：
r=IS3/ I’sb=3317/1680=1.97>1.2　
KJZ-1500/1140Z
转载机
电子保护器

过载：Isb=200A≥IN=156.4A
短路：I’sb=1600A　
电子保护：
Kr=IS4/ I’sb=2914/1600=1.82>1.2　
1#乳化液泵
过载：Isb=185A≥IN=132A
短路：I’sb=1480A　
电子保护：
Kr=IS9/ I’sb=8311/1480=5.62>1.2　
2#乳化液泵
过载：Isb=185A≥IN=132A
短路：I’sb=1480A　
电子保护：
Kr=IS8/ I’sb=8191/1480=6.83>1.2　
3#乳化液泵
过载：Isb=185A≥IN=132A
短路：I’sb=1480A　
电子保护：
Kr=I7/ I’sb=7716/1480=5.2>1.2　
4#乳化液泵
过载：Isb=185A≥IN=132A
短路：I’sb=1480A　
电子保护：
Kr=I6/ I’sb=7557/1480=5.1>1.2　
1#喷雾泵
过载：Isb=95A≥IN=67A
短路：I’sb=760A
电子保护：
Kr=IS12/ I’sb=8986/760=16>1.2　
2#喷雾泵
过载：Isb=95A≥IN=67A
短路：I’sb=760A
电子保护：
Kr=IS11/ I’sb=8834/760=11.6>1.2　
3#喷雾泵
过载：Isb=95A≥IN=67A
短路：I’sb=760A
电子保护：
Kr=IS12/ I’sb=8498/760=11.2>1.2　
破碎机
过载：Isb=200A≥IN=156.4A
短路：I’sb=1600A
电子保护：
Kr=IS5/ I’sb=2955/1600=1.85>1.2　

低压开关过电流保护装置的整定结果表
QBZ-80N
机头侧回柱绞车
熔断器
过载：Isb=60A>IN=52A
短路：I’sb=8Isb=8×60=480A　
电子保护：
Kr=IS14/ I’sb=2961/480=6.1>1.2　
QBZ-80N
工作面侧回柱绞车
过载：Isb=40A>IN=27A
短路：I’sb=8Isb=8×40=320A　
电子保护：
Kr=IS14/ I’sb=2961/320=9.3>1.2　
ZBZ-4.0M
工作面后段照明
熔体额定电流：
IN,F=5A>4A
熔断器：
Kr=IS16/ IN,F =26/5=5.2≥4　
ZBZ-4.0M
工作面前段照明
熔体额定电流：
IN,F=5A>4A
熔断器：
Kr=IS17/ IN,F =26/5=5.2≥4　
ZBZ-4.0M
设备列车照明
熔体额定电流：
IN,F=5A>2.5A
熔断器：
Kr=IS18/ IN,F =58/5=11.6≥4　
注：1、Isb ：过负荷整定电流；IN ：通过开关的负荷电流；
2、127V采用熔断器保护熔体在短路故障时能够及时熔断的灵敏系数为4至7来校验。
八、工作面移动变电站高低压侧整定计算
㈠ 采煤机供电4000KAV移动式变电站过电流保护装置的整定
1、高压侧过电流保护装置的整定
高压侧额定电流为400A。
过载保护：

过载保护整定电流倍数取0.6倍，Ica=400×0.6=240A。
短路保护：

=965A
动作电流倍数n=965/400=2.41 ,取n=3。
用最小短路电流校验灵敏度系数，其灵敏度系数为：

满足要求。
2、低压侧过电流保护装置的整定
低压侧额定电流为800A。
过载保护：

=376A
过载保护整定电流倍数取0.7倍，Isb =800×0.7=560A。
短路保护：=2069
动作电流倍数n=2069/800=2.58,取n=3。
用最小短路电流校验灵敏度系数，其灵敏度系数为：

满足要求。
㈡ 泵站、破碎机、转载机供电2500KAV移动式变电站过电流保护装置的整定
1、高压侧过电流保护装置的整定
高压侧额定电流为200A。
过载保护：
过载保护整定电流倍数取0.7倍，Ica=200×0.7=140A。
短路保护：

=377A
动作电流倍数n=377/200=1.88 ,取n=2。
用最小短路电流校验灵敏度系数，其灵敏度系数为

满足要求。
2、低压侧过电流保护装置的整定
低压侧额定电流为1000A。
过载保护：

=778.5A
过载保护整定电流倍数取0.8倍，Isb=1000×0.8=800A。
短路保护：

=2065A
动作电流倍数n=2065/1000=2.065 ,取n=3。
用最小短路电流校验灵敏度系数，其灵敏度系数为

满足要求。
㈢ 工作排水200型移动式变电站过电流保护装置的整定
1、 高压侧过电流保护装置的整定
高压侧额定电流为50A。
过载保护：

过载保护整定电流倍数取0.4倍，Ica=50×0.4=20A。
短路保护：

=11
动作电流倍数n=11/50=0.22,取n=1。
用最小短路电流校验灵敏度系数，其灵敏度系数为

满足要求。
2、低压侧过电流保护装置的整定
低压侧额定电流为315A。
过载保护：

=36.4A
过载保护整定电流倍数取0.2倍，Isb=315×0.2=63A。
短路保护：

=106.4A
动作电流倍数n=106.4/315=0.34 ,取n=1。
用最小短路电流校验灵敏度系数，其灵敏度系数为

满足要求。
目 录
第一章 项目总论 1
1.1项目概况 1
1.2编制依据和原则 3
1.3主要技术经济指标 4
1.4可行性研究结论 4
第二章项目建设单位简介 6
第三章 项目背景及必要性分析 8
3.1项目建设背景 8
3.2项目必要性 11
第四章 风电行业发展趋势分析 14
第五章 项目选址及建设条件 19
5.1项目选址 19
5.2建设条件分析 19
第六章 技术与设备方案 22
6.1技术方案 22
6.2设备方案 25
第七章 工程方案与总平面布置 27
7.1工程方案 27
7.2总平面布置 29
第八章 节能措施 35
8.1节能法律法规 35
8.2用能标准和节能规范 35
8.2项目各类能耗指标计算 35
8.3节能措施 37
第九章 生态与环境影响分析 39
9.1项目环境影响评价标准 39
9.2环境影响 39
9.3环境治理措施 40
9.4环保结论 40
第十章 安全卫生 42
10.1安全卫生方针和原则 42
10.2安全卫生目标 42
10.3危害因素分析 42
10.4保障安全卫生措施 43
第十一章 组织机构与人力资源配置 44
11.1组织机构 44
11.2人员配置 45
第十二章 项目组织与实施 46
12.1项目组织管理机构与职能划分 46
12.2项目管理 47
第十三章 项目实施进度方案 49
第十四章 投资估算与资金筹措 50
14.1投资估算依据 50
14.2项目总投资估算 50
第十五章 财务分析 53
15.1基础数据与参数选取 53
15.2营业收入估算 53
15.3总成本费用估算 53
15.4项目财务评价 54
15.5财务评价结论 56
第十六章 风险分析及规避 63
16.1项目风险因素 63
16.2风险规避对策 63
第十七章 结论与建议 65
17.1结论 65
17.2建议 65
