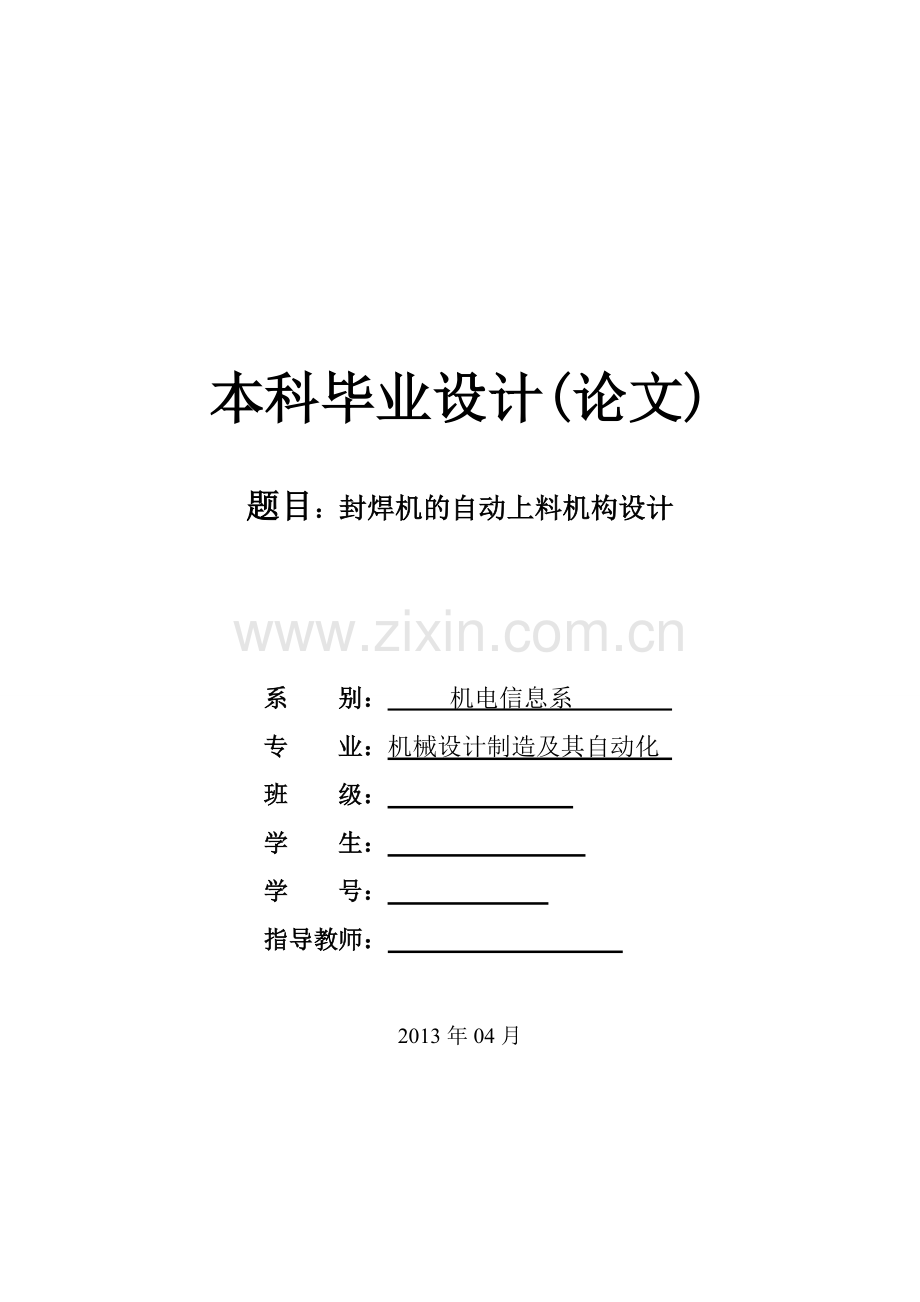

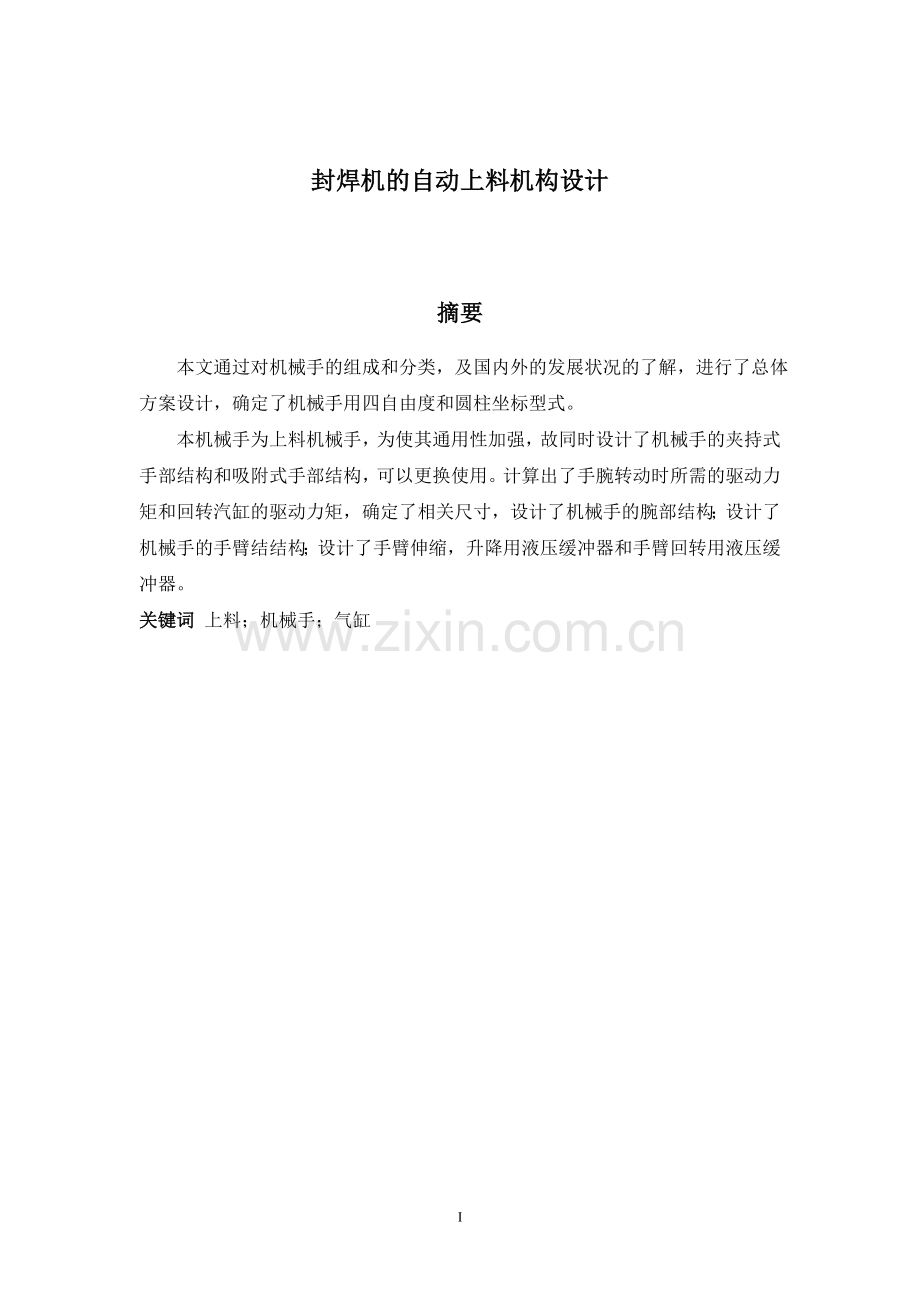

本科毕业设计(论文)题目：封焊机的自动上料机构设计系 别： 机电信息系 专 业：机械设计制造及其自动化 班 级： 学 生： 学 号： 指导教师： 2013年04月封焊机的自动上料机构设计摘要 本文通过对机械手的组成和分类，及国内外的发展状况的了解，进行了总体方案设计，确定了机械手用四自由度和圆柱坐标型式。本机械手为上料机械手，为使其通用性加强，故同时设计了机械手的夹持式手部结构和吸附式手部结构，可以更换使用。计算出了手腕转动时所需的驱动力矩和回转汽缸的驱动力矩，确定了相关尺寸，设计了机械手的腕部结构；设计了机械手的手臂结结构；设计了手臂伸缩，升降用液压缓冲器和手臂回转用液压缓冲器。关键词 上料；机械手；气缸 ISeal Welding Machine Automatic Feeding Mechanism DesignAbstract In this paper, the composition and classification of the robot, and the development of domestic and international understanding of the status, the overall design, the robot with four degrees of freedom and cylindrical coordinates type. The robot feeding robot, to its versatility strengthen, while the design of the robot holding hands structure and adsorption hand structure, you can replace the use of. Calculate the torque required to drive the rotation of the wrist and the drive torque of the rotary cylinder, with a hydraulic buffer identified by relative size, the design of the robotic wrist structure; design of the robotic arm junction structure; design of the telescopic arm lifting The rotary arm with hydraulic shock absorber.Keywords： feeding robot；cylinder.；manipulator1目 录1 绪论11.1 工业机械手概述11.1.1 工业机器人的发展趋势21.2 机械手的组成和分类31.2.1机械手的组成31.2.2 机械手的分类52 机械手的设计方案72.1机械手的坐标型式与自由度72.2 机械手的手部结构方案设计72.3 机械手的手腕结构方案设计72.4 机械手的手臂结构方案设计82.5 机械手的驱动方案设计82.6 机械手的控制方案设计82.7 机械手的主要参数82.8.机械手的技术参数列表93 手部结构设计113.1夹持式手部结构113.1.1手指的形状和分类113.1.2设计时考虑的几个问题113.1.3手部夹紧气缸的设计124 手腕结构设计164.1 手腕的自由度164. 2手腕的驱动力矩的计算164.2.1手腕转动时所需的驱动力矩164.2.2回转气缸的驱动力矩计算195 手臂伸缩、升降、回转气缸的尺寸设计与校核215.1手臂伸缩气缸的尺寸设计与校核215.1.1 手臂伸缩气缸的尺寸设计215.1.2 尺寸校核215.1.3.导向装置225.1.4 平衡装置225.2手臂升降气缸的尺寸设计与校核225.2.1 尺寸设计225.2.2 尺寸校核235.3 手臂回转气缸的尺寸设计与校核245.3.1 尺寸设计245.3.2 尺寸校核246 结论26参考文献27致 谢28毕业设计（论文）知识产权声明29毕业设计（论文）独创性声明301 绪论1.1 工业机械手概述 本课题为封焊机的自动上料机构设计，其实就是设计一个机械手代替人手进行晶体的上料。现代封焊机在把晶体底座和晶体帽封焊在一起时大多采用人工上料，人工上料不但速度慢、成本高、费工费时、而且存在一定的安全隐患。生产的需要是最大的更新动力，现设计一台工业机器人机械手，不但可以提升产品的质量还可以大大提升产品的生产效率，改善工人的工作环境机械手是模仿人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运物件或操作工具的自动操作装置。在工业生产中应用的机械手被称为工业机械手。工业机械手是近代自动控制领域中出现的一项新技术，并已成为现代机械制造生产系统中的一个重要组成部分，这种新技术发展很快，逐渐成为一门新兴的学科机械手工程。机械手涉及到力学、机械学、电器液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。工业机械手是近几十年发展起来的一种高科技自动生产设备。工业机械手也是工业机器人的一个重要分支。他的特点是可以通过编程来完成各种预期的作业，在构造和性能上兼有人和机器各自的优点，尤其体现在人的智能和适应性。机械手作业的准确性和环境中完成作业的能力，在国民经济领域有着广泛的发展空间。机械手的发展是由于它的积极作用正日益为人们所认识：其一、它能部分的代替人工操作；其二、它能按照生产工艺的要求，遵循一定的程序、时间和位置来完成工件的传送和装卸；其三、它能操作必要的机具进行焊接和装配，从而大大的改善了工人的劳动条件，显著的提高了劳动生产率，加快实现工业生产机械化和自动化的步伐。因而，受到很多国家的重视，投入大量的人力物力来研究和应用。尤其是在高温、高压、粉尘、噪音以及带有放射性和污染的场合，应用的更为广泛。在我国近几年也有较快的发展，并且取得一定的效果，受到机械工业的重视。 机械手是一种能自动控制并可从新编程以变动的多功能机器，他有多个自由度，可以搬运物体以完成在不同环境中的工作。11 机械手的结构形式开始比较简单，专用性较强。 随着工业技术的发展，制成了能够独立的按程序控制实现重复操作，适用范围比较广的“程序控制通用机械手”，简称通用机械手。由于通用机械手能很快的改变工作程序，适应性较强，毕业设计（论文）所以它在不断变换生产品种的中小批量生产中获得广泛的引用。1.1.1 工业机器人的发展趋势国外机器人领域发展近几年有如下几个趋势: (1)工业机器人性能不断提高(高速度、高精度、高可靠性、便于操作和维修)，而单机价格不断下降，平均单机价格从91年的10.3万美元降至97年的65万美元。 (2)机械结构向模块化、可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化:由关节模块、连杆模块用重组方式构造机器人整机;国外已有模块化装配机器人产品问市。 (3)工业机器人控制系统向基于PC机的开放型控制器方向发展，便于标准化、网络化;器件集成度提高，控制柜日见小巧，且采用模块化结构:大大提高了系统的可靠性、易操作性和可维修性。 (4)机器人中的传感器作用日益重要，除采用传统的位置、速度、加速度等传感器外，装配、焊接机器人还应用了视觉、力觉等传感器，而遥控机器人则采用视觉、声觉、力觉、触觉等多传感器的融合技术来进行环境建模及决策控制;多传感器融合配置技术在产品化系统中已有成熟应用。 (5)虚拟现实技术在机器人中的作用已从仿真、预演发展到用于过程控制，如使遥控机器人操作者产生置身于远端作业环境中的感觉来操纵机器人。 (6)当代遥控机器人系统的发展特点不是追求全自治系统，而是致力于操作者与机器人的人机交互控制，即遥控加局部自主系统构成完整的监控遥控操作系统，使智能机器人走出实验室进入实用化阶段。美国发射到火星上的“索杰纳”机器人就是这种系统成功应用的最著名实例。 (7)机器人化机械开始兴起。从94年美国开发出“虚拟轴机床”以来，这种新型装置已成为国际研究的热点之一，纷纷探索开拓其实际应用的领域。我国的工业机器人从80年代“七五”科技攻关开始起步，在国家的支持下通过“七五”、“八五”科技攻关，目前己基本掌握了机器人操作机的设计制造技术、控制系统硬件和软件设计技术、运动学和轨迹规划技术，生产了部分机器人关键元器件，开发出喷漆、弧焊、点焊、装配、搬运等机器人;其中有130多台套喷漆机器人在二十余家企业的近30条自动喷漆生产线(站)上获得规模应用，弧焊机器人己应用在汽车制造厂的焊装线上。但总的来看，我国的工业机器人技术及其工程应用的水平和国外比还有一定的距离，如：可靠性低于国外产品，机器人应用工程起步较晚，应用领域窄，生产线系统技术与国外比有差距等。1.2 机械手的组成和分类1.2.1机械手的组成机械手主要由执行机构、驱动系统、控制系统以及位置检测装置等所组成。(1)执行机构包括手部、手腕、手臂和立柱等部件，有的还增设行走机构。1) 手部:即与物件接触的部件。由于与物件接触的形式不同，可分为夹持式和吸附式手在本课题中我们采用夹持式手部结构。夹持式手部由手指(或手爪)和传力机构所构成。手指是与物件直接接触的构件，常用的手指运动形式有回转型和平移型。回转型手指结构简单，制造容易，故应用较广泛。平移型应用较少，其原因是结构比较复杂，但平移型手指夹持圆形零件时，工件直径变化不影响其轴心的位置，因此适宜夹持直径变化范围大的工件。手指结构取决于被抓取物件的表面形状、被抓部位(是外廓或是内孔)和物件的重量及尺寸。常用的指形有平面的、V形面的和曲面的:手指有外夹式和内撑式;指数有双指式、多指式和双手双指式等。而传力机构则通过手指产生夹紧力来完成夹放物件的任务。传力机构型式较多时常用的有:滑槽杠杆式、连杆杠杆式、斜面杠杆式、齿轮齿条式、丝杠螺母弹簧式和重力式等。2)手腕:腕部：是机械手中联接手部与臂部主要用来确定手部工作时位置并扩大臂部动作范围的部件。可用来调节被抓物体的方位，以扩大机械手的动作范围，并使机械手变的更灵巧，适应性更强。手腕有独立的自由度。有回转运动、上下摆动、左右摆动。一般腕部设有回转运动再增加一个上下摆动即可满足工作要求，有些动作较为简单的专用机械手，为了简化结构，可以不设腕部，而直接用臂部运动驱动手部搬运工件。目前，应用最为广泛的手腕回转运动机构为回转液压（气）缸，它的结构紧凑，灵巧但回转角度小（一般小于 ）,并且要求严格密封，否则就难保证稳定的输出扭距。因此在要求较大回转角的情况下，采用齿条传动或链轮以及轮系结构。3) 手臂: 手臂是支承被抓物件、手部、手腕的重要部件。手臂的作用是带动手指去抓取物件，并按预定要求将其搬运到指定的位置.工业机械手的手臂通常由驱动手臂运动的部件(如油缸、气缸、齿轮齿条机构、连杆机构、螺旋机构和凸轮机构等)与驱动源(如液压、气压或电机等)相配合，以实现手臂的各种运动。4) 立柱:立柱是支承手臂的部件，立柱也可以是手臂的一部分，手臂的回转运动和升降(或俯仰)运动均与立柱有密切的联系。机械手的立I因工作需要，有时也可作横向移动，即称为可移式立柱。5) 行走机构: 当工业机械手需要完成较远距离的操作，或扩大使用范围时，可在机座上安滚轮式行走机构可分装滚轮、轨道等行走机构，以实现工业机械手的整机运动。滚轮式布为有轨的和无轨的两种。驱动滚轮运动则应另外增设机械传动装置。6)机座:机座是机械手的基础部分，机械手执行机构的各部件和驱动系统均安装于机座上，故起支撑和连接的作用。(2)驱动系统驱动系统是工业机械手的重要组成部分，是为执行系统各部件提供动力的装置。根据动力源的不同, 工业机械手的驱动系统大致可分为液压、气动、电动和机械驱动等四类。 1）液压式：其驱动系统由油缸、电磁阀、油泵和油箱等组成。其特点是操作力大、体积小、动作平稳、低速性好、耐冲击耐振动。但漏油对系统的工作性能影响大。与气压式相比成本较高。2）气压式：其驱动系统由气缸、气阀、空气压缩机（或由气压站直接供给）和储气罐等组成。其特点是气源方便、维修简单、易于获得高速度、成本低、防火防爆、漏气对环境无影响。但操作力小、体积大，又由于空气的压缩性大、速度不易控制、响应慢、动作不平稳、有冲击，臂力一般不超过300N。3）电气式：其驱动系统一般电电机驱动。优点是电源方便，信号传递运算容易、响应快、驱动力较大，适用于中小型工业机械手。但是必须使用减速机构（如齿减速器、谐波齿轮减速器等），所需的电机有步进电机、DC伺服电机和AC伺服机电等。4）机械式：其驱动系统由电机、凸轮、齿轮齿条、连杆等机械装置组成，传动可靠，适用于专一简单的机械手。这种方式结构比较庞大。 号。(2)控制系统控制系统是支配着工业机械手按规定的要求运动的系统。目前工业机械手的控制系统一般由程序控制系统和电气定位(或机械挡块定位)系统组成。控制系统有电气控制和射流控制两种，它支配着机械手按规定的程序运动，并记忆人们给予机械手的指令信息(如动作顺序、运动轨迹、运动速度及时间)，同时按其控制系统的信息对执行机构发出指令，必要时可对机械手的动作进行监视，当动作有错误或发生故障时即发出报警信号。1.2.2 机械手的分类工业机械手的种类很多，关于分类的问题，目前在国内尚无统一的分类标准，在此暂按使用范围、驱动方式和控制系统等进行分类。(1)按用途分 机械手可分为专用机械手和通用机械手两种:1) 专用机械手它是附属于主机的、具有固定程序而无独立控制系统的机械装置。专用机械手具有动作少、工作对象单一、结构简单、使用可靠和造价低等特点，适用于大批量的自动化生产的自动换刀机械手，如自动机床、自动线的上、下料机械手和加工中心。2) 通用机械手它是一种具有独立控制系统的、程序可变的、动作灵活多样的机械手。在性能范围内，其动作程序是可变的，通过调整可在不同场合使用，驱动系统和控制系统是独立的。通用机械手的工作范围大、定位精度高、通用性强，适用于不断变换生产品种的中小批量自动化的生产。通用机械手按其控制定位的方式不同可分为简易型和伺服型两种:简易型以“开一关”式控制定位，只能是点位控制，伺服型可以是点位的，也可以实现连续控制，伺服型具有伺服系统定位控制系统，一般的伺服型通用机械手属于数控类型。(2) 按驱动方式分1) 液压传动机械手 是以液压的压力来驱动执行机构运动的机械手。其主要特点是:抓重可达几百公斤以上、传动平稳、结构紧凑、动作灵敏。但对密封装置要求严格，不然油的泄漏对机械手的工作性能有很大的影响，且不宜在高温、低温下工作。若机械手采用电液伺服驱动系统，可实现连续轨迹控制，使机械手的通用性扩大，但是电液伺服阀的制造精度高，油液过滤要求严格，成本高。2) 气压传动机械手 是以压缩空气的压力来驱动执行机构运动的机械手。其主要特点是:介质李源极为方便，输出力小，气动动作迅速，结构简单，成本低。但是，由于空气具有可压缩的特性，工作速度的稳定性较差，冲击大，而且气源压力较低，抓重一般在30公斤以下，在同样抓重条件下它比液压机械手的结构大，所以适用于高速、轻载、高温和粉尘大的环境中进行工作。3) 机械传动机械手即由机械传动机构(如凸轮、连杆、齿轮和齿条、间歇机构等)驱动的机械手。它是一种附属于工作主机的专用机械手，其动力是由工作机械传递的。它的主要特点是运动准确可靠，用于工作主机的上、下料。动作频率大，但结构较大，动作程序不可变。4) 电力传动机械手即有特殊结构的感应电动机、直线电机或功率步进电机直接驱动执行机构运动的械手，因为不需要中间的转换机构，故机械结构简单。其中直线电机机械手的运动速度快和行程长，维护和使用方便。此类机械手目前还不多，但有发展前途。(3)按控制方式分1) 点位控制它的运动为空间点到点之间的移动，只能控制运动过程中几个点的位置，不能控制其运动轨迹。若欲控制的点数多，则必然增加电气控制系统的复杂性。目前使用的专用和通用工业机械手均属于此类。2) 连续轨迹控制 它的运动轨迹为空间的任意连续曲线，其特点是设定点为无限的，整个移动过程处于控制之下，可以实现平稳和准确的运动，并且使用范围广，但电气控制系统复杂。这类工业机械手一般采用小型计算机进行控制。21毕业设计（论文）2 机械手的设计方案对气动机械手的基本要求是能快速、准确地拾-放和搬运物件，这就要求它们具有高精度、快速反应、一定的承载能力、足够的工作空间和灵活的自由度及在任意位置都能自动定位等特性。设计气动机械手的原则是:充分分析作业对象(工件)的作业技术要求，拟定最合理的作业工序和工艺，并满足系统功能要求和环境条件;明确工件的结构形状和材料特性，定位精度要求，抓取、搬运时的受力特性、尺寸和质量参数等，从而进一步确定对机械手结构及运行控制的要求;尽量选用定型的标准组件，简化设计制造过程，兼顾通用性和专用性，并能实现柔性转换和编程控制.本次设计的机械手是通用气动上下料机械手，是一种适合于成批或中、小批生产的、可以改变动作程序的自动搬运或操作设备，劳动强度大和操作单调频繁的生产场合。也可用于操作环境恶劣的生产场合。2.1机械手的坐标型式与自由度按机械手手臂的不同运动形式及其组合情况，其坐标型式可分为直角坐标式、圆柱坐标式、球坐标式和关节式。由于本机械手在上下料时手臂具有升降、收缩及回转运动，因此，采用圆柱座标型式。相应的机械手具有三个自由度，为了弥补升降运动行程较小的缺点，增加手臂摆动机构，从而增加一个手臂上下摆动的自由度2.2 机械手的手部结构方案设计为了使机械手的通用性更强，把机械手的手部结构设计成可更换结构，当工件是棒料时，使用夹持式手部;当工件是板料时，使用气流负压式吸盘。2.3 机械手的手腕结构方案设计考虑到机械手的通用性，同时由于被抓取工件是水平放置，因此手腕必须设有回转运动才可满足工作的要求。因此，手腕设计成回转结构，实现手腕回转运动的机构为回转气缸。毕业设计（论文）2.4 机械手的手臂结构方案设计按照抓取工件的要求，本机械手的手臂有三个自由度，即手臂的伸缩、左右回转和降(或俯仰)运动。手臂的回转和升降运动是通过立柱来实现的，立柱的横向移动即为手臂的横移。手臂的各种运动由气缸来实现。2.5 机械手的驱动方案设计由于气压传动系统的动作迅速，反应灵敏，阻力损失和泄漏较小，成本低廉因此本机械手采用气压传动方式。2.6 机械手的控制方案设计考虑到机械手的通用性，同时使用点位控制，因此我们采用可编程序控制器(PLC)对机械手进行控制。当机械手的动作流程改变时，只需改变PLC程序即可实现，非常方便快捷。2.7 机械手的主要参数(1)机械手的最大抓重是其规格的主参数，由于是采用气动方式驱动，因此考虑抓取的物体不应该太重，查阅相关机械手的设计参数，结合工业生产的实际情况，本设计设计抓取的工件质量为1公斤(2)基本参数运动速度是机械手主要的基本参数。操作节拍对机械手速度提出了要求，设计速度过低限制了它的使用范围。而影响机械手动作快慢的主要因素是手臂伸缩及回转的速度。该机械手最大移动速度设计为。最大回转速度设计为。平均移动速度为。平均回转速度为。机械手动作时有启动、停止过程的加、减速度存在，用速度一行程曲线来说明速度特性较为全面，因为平均速度与行程有关，故用平均速度表示速度的快慢更为符合速度特性。除了运动速度以外，手臂设计的基本参数还有伸缩行程和工作半径。大部分机械手设计成相当于人工坐着或站着且略有走动操作的空间。过大的伸缩行程和工作半径，必然带来偏重力矩增大而刚性降低。在这种情况下宜采用自动传送装置为好。根据统计和比较，该机械手手臂的伸缩行程定为600mm,最大工作半径约为。手臂升降行程定为。定位精度也是基本参数之一。该机械手的定位精度为。2.8.机械手的技术参数列表一 用途:用于封焊机的自动上料二 设计技术参数: 1 抓重:2 自由度数:4个自由度3 坐标型式:圆柱坐标4 最大工作半径:5 手臂最大中心高:6 手臂运动参数: 伸缩行程伸缩速度升降行程升降速度回转范围回转速度 7 手腕运动参数: 回转范围 回转速度8 定位方式:行程开关或可调机械挡块等 9 定位精度: 10 驱动方式:气压传动 11 控制方式:点位控制（采用PLC）图2.1 机械手臂剖视图西安工业大学北方信息工程学院毕业设计（论文）3 手部结构设计3 手部结构设计为了使机械手的通用性更强，把机械手的手部结构设计成可更换结构，当工件是棒料时，使用夹持式手部:如果有实际需要，还可以换成气压吸盘式结构， 3.1夹持式手部结构夹持式手部结构由手指(或手爪)和传力机构所组成。其传力结构形式比较多，如滑槽杠杆式、斜楔杠杆式、齿轮齿条式、弹簧杠杆式等。 3.1.1手指的形状和分类 夹持式是最常见的一种，其中常用的有两指式、多指式和双手双指式:按手指夹持工件的部位又可分为内卡式(或内涨式)和外夹式两种:按模仿人手手指的动作，手指可分为一支点回转型，二支点回转型和移动型(或称直进型)，其中以二支点回转型为基本型式。当二支点回转型手指的两个回转支点的距离缩小到无穷小时，就变成了一支点回转型手指;同理，当二支点回转型手指的手指长度变成无穷长时，就成为移动型。回转型手指开闭角较小，结构简单，制造容易，应用广泛。移动型应用较少，其结构比较复杂庞大，当移动型手指夹持直径变化的零件时不影响其轴心的位置，能适应不同直径的工件。3.1.2设计时考虑的几个问题1.具有足够的握力(即夹紧力)在确定手指的握力时，除考虑工件重量外，还应考虑在传送或操作过程中所产生的惯性力和振动，以保证工件不致产生松动或脱落。2.手指间应具有一定的开闭角两手指张开与闭合的两个极限位置所夹的角度称为手指的开闭角。手指的开闭角应保证工件能顺利进入或脱开，若夹持不同直径的工件，应按最大直径的工件考虑。对于移动型手指只有开闭幅度的要求。3.保证工件准确定位毕业设计（论文）为使手指和被夹持工件保持准确的相对位置，必须根据被抓取工件的形状，选择相应的手指形状。例如圆柱形工件采用带“V”形面的手指，以便自动定心。4.具有足够的强度和刚度手指除受到被夹持工件的反作用力外，还受到机械手在运动过程中所产生的惯性力和振动的影响，要求有足够的强度和刚度以防折断或弯曲变形，当应尽量使结构简单紧凑，自重轻，并使手部的中心在手腕的回转轴线上，以使手腕的扭转力矩最小为佳。5.考虑被抓取对象的要求根据机械手的工作需要，通过比较，我们采用的机械手的手部结构是一支点 两指回转型，由于工件多为圆柱形，故手指形状设计成V型，其结构如附图所示。3.1.3手部夹紧气缸的设计1.手部驱动力计算本课题气动机械手的手部结构如图3.1所示， 图3.1 齿轮齿条式手部其工件重量G=1公斤，V形手指的角度，,摩擦系数为 (1)根据手部结构的传动示意图，其驱动力为: (3.1)(2)根据手指夹持工件的方位，可得握力计算公式: (3.2) 所以(3)实际驱动力: (3.3)I,因为传力机构为齿轮齿条传动，故取，并取。若被抓取工件的最大加速度取时，则: (3.4) 所以 所以夹持工件时所需夹紧气缸的驱动力为。2.气缸的直径本气缸属于单向作用气缸。根据力平衡原理，单向作用气缸活塞杆上的输出推力必须克服弹簧的反作用力和活塞杆工作时的总阻力，其公式为: (3.5)式中: - 活塞杆上的推力，N - 弹簧反作用力，N- 气缸工作时的总阻力，N- 气缸工作压力，Pa弹簧反作用按下式计算: (3.6) (3.7)= (3.8)式中:- 弹簧刚度，N/m- 弹簧预压缩量，m- 活塞行程，m- 弹簧钢丝直径，m- 弹簧平均直径，.- 弹簧有效圈数.- 弹簧材料剪切模量，一般取5.2.2 尺寸校核1.测定手腕质量为80kg,则重力 (5.5) 2.设计加速度，则惯性力 (5.6) 3.考虑活塞等的摩擦力，设定一摩擦系数， (5.7) 总受力 所以设计尺寸符合实际使用要求。5.3 手臂回转气缸的尺寸设计与校核 5.3.1 尺寸设计气缸长度设计为,气缸内径为,半径R=105mm,轴径半径,气缸运行角速度=，加速度时间0.5s,压强, 则力矩： (5.8) 5.3.2 尺寸校核 1测定参与手臂转动的部件的质量,分析部件的质量分布情况，质量密度等效分布在一个半径的圆盘上，那么转动惯量： (5.9) （） (5.10) 考虑轴承，油封之间的摩擦力，设定摩擦系数, (5.11) 总驱动力矩 (5.12) 设计尺寸满足使用要求。6 结论6 结论 1.采用气压传动，动作迅速，反应灵敏，能实现过载保护，便于自动控制。工作环境适应性好，不会因环境变化影响传动及控制性能。阻力损失和泄漏较小，不会污染环境。同时成本低廉。 2.机械手采用PLC控制，具有可靠性高、改变程序灵活等优点，无论是进行时间控制还是行程控制或混合控制，都可通过设定PLC程序来实现。可以根据机械手的动作顺序修改程序，使机械手的通用性更强。参考文献参考文献1 韩梦丹、邹晓宇.浅谈机械手及其应用于发展前景J。企业技术开发，2012(2):18-192 陈又尧、朱敬得、李磊.基于PLC的磁环下机械手的研制J。机械设计与制造，2008 (3):1193 陆祥生 ，杨绣莲.机械手.中国铁道出版社,1985.14 常淑凤.自动上料装置的设计与研究J.电脑知识与技术，2009(10):59-635 赵碧、巴鹏、徐英凤。气动上下料机械手手部机构的设计与分析J，沈阳理工大学学报， 2006 (12)：58-606 邱怀轩主编.机械设计M.第四版.北京：高等教育出版社7 徐福玲主编.液压与气压传动M.第三版.机械工业出版社8 高微、杨中平、赵荣飞、段娟萍。机械手臂结构优化设计J.机械设计与制造，2006 (1):13-159 吴宗泽，机械设计适用手册M.北京：化学工业出版社，199910 唐立新马建华，工业机械手的设计J，工程技术，200811 李允文. 工业机械手设计M. 北京：机械工业出版社，199612 濮良贵纪名刚，机械设计(第七版)M，北京：高等教育出版社，2000：13 Lewis, F.L., Jagannathan, S., Yesildirek, A.: Control of Robot Manipulators and Nonlinear Systems. Taylor & Francis, London (1999):63-6714 Kumar, N., Panwar, V., Sukavanam, N., Sharma, S.P., Borm, J.-H.: Neural Network Based Hybrid Force/Position Control for Robot Manipulators. IJPEM 12(3),419426 (2011)15 Sabanowic, A., Ohnishi, K.: Motion control system. IEEE Press, Singapore (2011)16 蔡自兴机械人学的发展趋势和发展战略J.北京：机械人技术，2001(4)25-2717 王承义机械手及其应用M北京：机械工业出版社，198118 张建民.工业机器人M.北京：北京工业大学出版社，1988毕业设计（论文）知识产权声明致谢致 谢本次毕业设计是大学几年间所学知识的综合运用，通过这次设计把这几年所学的基础理论和专业课程作了一个总结和回顾，加深了对理论的理解，能够掌握机械设计的全套思路，为将来在工作岗位和以后的发展打下了一定的基础。在设计过程中，我查阅了大量的图书资料以及网络上的资料，包括机械零件、材料力学、液压控制、几何量公差与测量、机械制图、机械手设计基础等等，尤其是在从对各类设计手册的查阅中，我的知识面得到了很大的提高；通过对该课题的独立设计，使我对机械知识有了一个更加深入的了解，对机械这门学科有了进一步的理解。也使我独立设计的能里有了极大的提高。由于本人设计水平有限、在课程中没有接触过机械手的相关课程，实际经验的不足，以及时间上的限制，在设计中难免存在一些错误。恳请老师给予以批评以及指正。再次表示感谢！毕业设计（论文）知识产权声明 毕业设计（论文）独创性声明秉承学校严谨的学风与优良的科学道德，本人声明所呈交的毕业设计（论文）是我个人在导师指导下进行的研究工作及取得的研究成果。尽我所知，除了文中特别加以标注和致谢的地方外，毕业设计（论文）中不包含其他人已经发表或撰写过的成果，不包含他人已申请学位或其他用途使用过的成果。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了致谢。毕业设计（论文）与资料若有不实之处，本人承担一切相关责任。毕业设计（论文）作者签名：指导教师签名：日期：目录第一章 总 论11.1 项目概况11.2 可行性研究报告编制依据及原则11.3 可行性研究报告的内容3第二章 项目背景与建设的必要性42.1 项目建设的背景42.2 项目建设的必要性52.3 结论5第三章 效益分析73.1 社会效益73.2 经济效益83.3 环境效益83.4 评价结论9第四章 项目选址及建设条件104.1 项目选址104.2 项目建设地点104.3 项目建设条件10第五章 项目建设方案175.1方案设计原则175.2 总体方案设计175.3 道路工程175.4 平面交叉口设计225.5路灯布设23第六章 投资估算与资金筹措246.1 投资估算246.2 资金筹措25第七章 环境影响分析267.1 编制依据267.2 项目建设与运营对环境影响及治理措施277.3环境影响结论30第八章 劳动安全328.1 影响劳动安全的因素分析328.2 防护及监控措施33第九章 建设管理349.1 建设期项目管理349.2 建设期组织机构349.3项目运营期管理35第十章 可行性研究结论与建议3610.1结论3610.2建议3622
