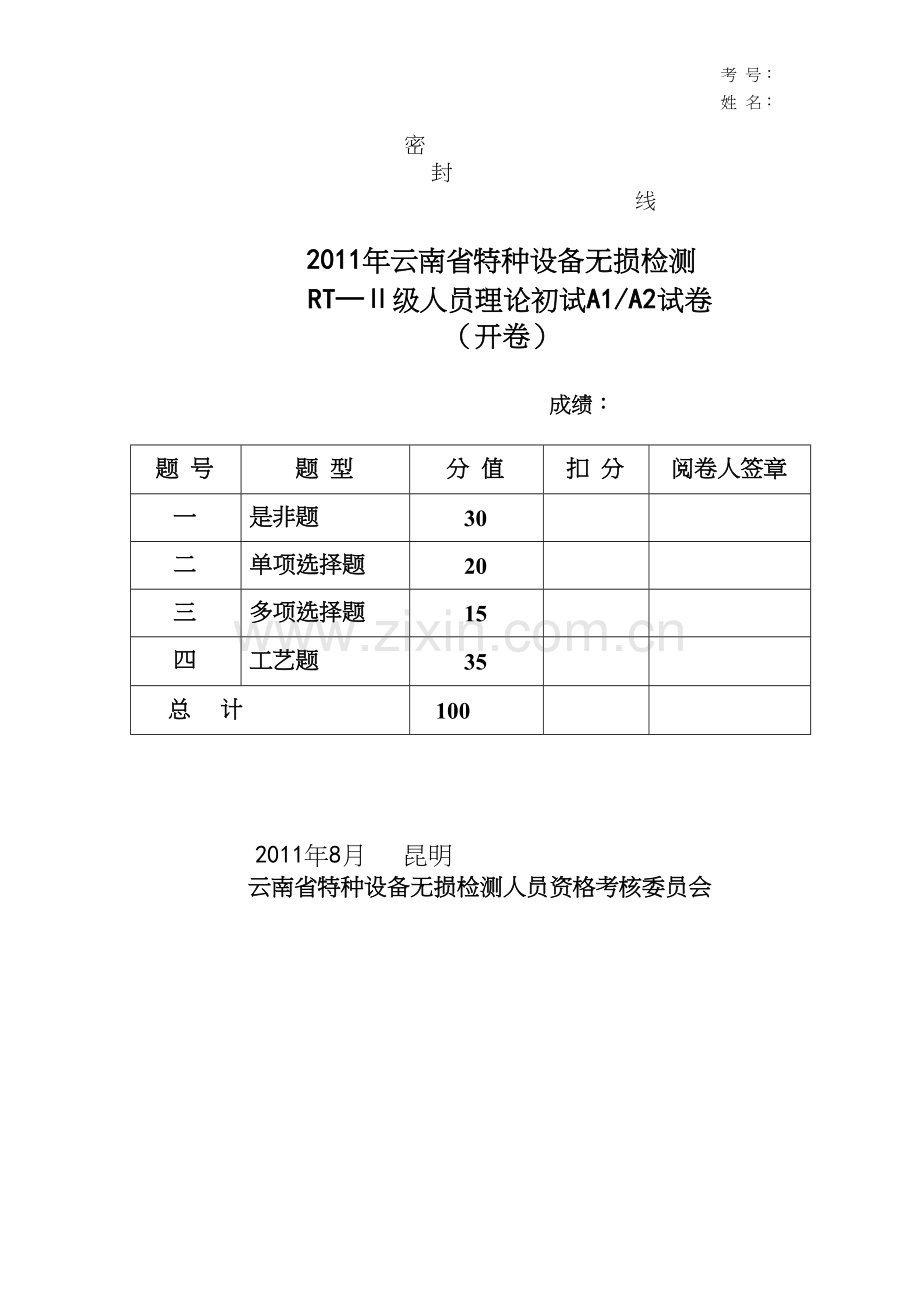

射线检测RTⅡA1、A2开卷考试试卷.docx

考 号：

姓 名：
密
封
线

2011年云南省特种设备无损检测
RT—Ⅱ级人员理论初试A1/A2试卷
（开卷）

成绩：

题 号
题 型
分 值
扣 分
阅卷人签章
一
是非题
30

二
单项选择题
20

三
多项选择题
15

四
工艺题
35

总 计
100

2011年8月 昆明
云南省特种设备无损检测人员资格考核委员会

1

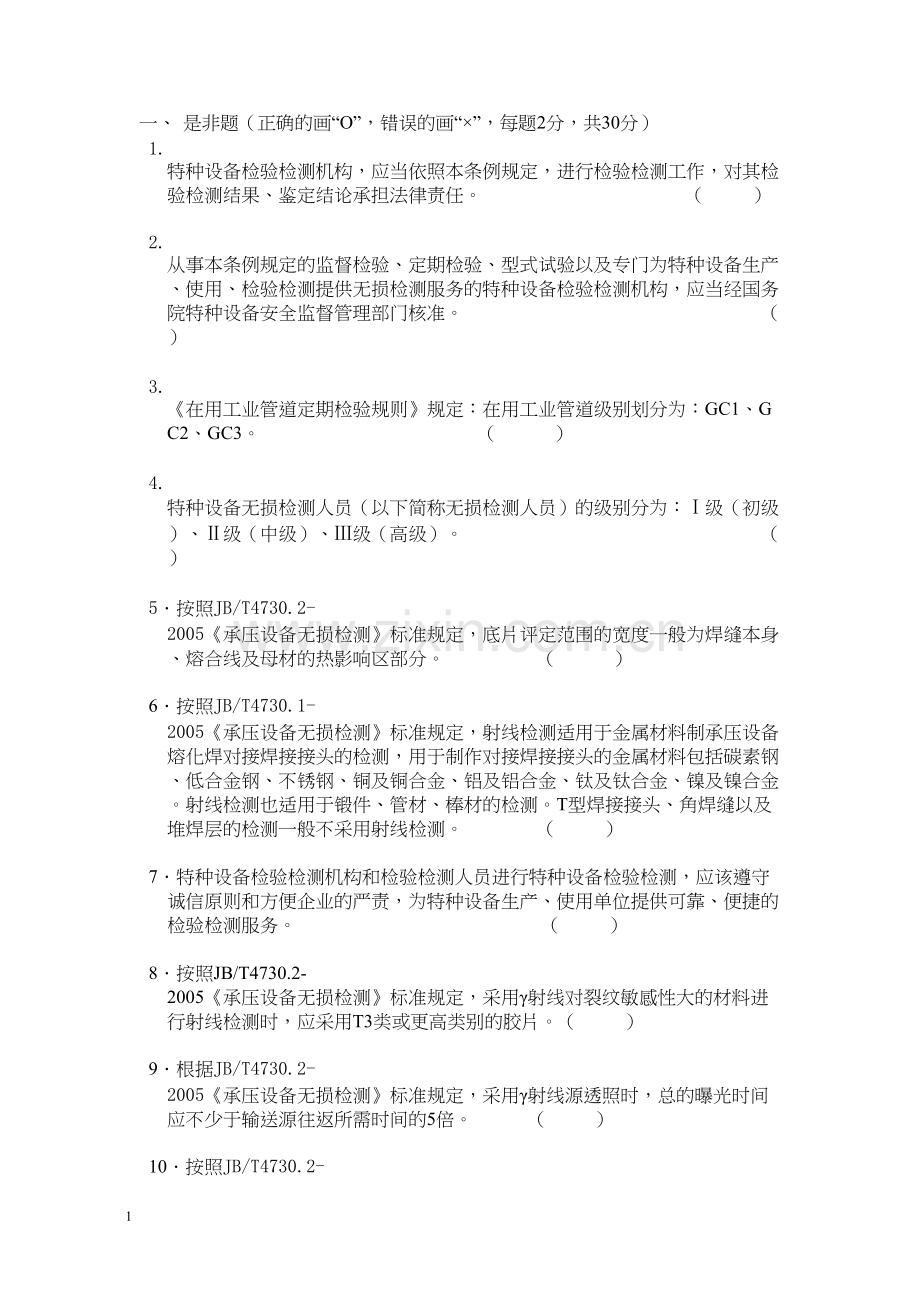

一、 是非题（正确的画“O”，错误的画“×”，每题2分，共30分）
1. 特种设备检验检测机构，应当依照本条例规定，进行检验检测工作，对其检验检测结果、鉴定结论承担法律责任。 （ ）

2. 从事本条例规定的监督检验、定期检验、型式试验以及专门为特种设备生产、使用、检验检测提供无损检测服务的特种设备检验检测机构，应当经国务院特种设备安全监督管理部门核准。 （ ）

3. 《在用工业管道定期检验规则》规定：在用工业管道级别划分为：GC1、GC2、GC3。 （ ）

4. 特种设备无损检测人员（以下简称无损检测人员）的级别分为：Ⅰ级（初级）、Ⅱ级（中级）、Ⅲ级（高级）。 （ ）

5．按照JB/T4730.2-2005《承压设备无损检测》标准规定，底片评定范围的宽度一般为焊缝本身、熔合线及母材的热影响区部分。 （ ）

6．按照JB/T4730.1-2005《承压设备无损检测》标准规定，射线检测适用于金属材料制承压设备熔化焊对接焊接接头的检测，用于制作对接焊接接头的金属材料包括碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金、钛及钛合金、镍及镍合金。射线检测也适用于锻件、管材、棒材的检测。T型焊接接头、角焊缝以及堆焊层的检测一般不采用射线检测。 （ ）

7．特种设备检验检测机构和检验检测人员进行特种设备检验检测，应该遵守诚信原则和方便企业的严责，为特种设备生产、使用单位提供可靠、便捷的检验检测服务。 （ ）

8．按照JB/T4730.2-2005《承压设备无损检测》标准规定，采用γ射线对裂纹敏感性大的材料进行射线检测时，应采用T3类或更高类别的胶片。（ ）

9．根据JB/T4730.2-2005《承压设备无损检测》标准规定，采用γ射线源透照时，总的曝光时间应不少于输送源往返所需时间的5倍。 （ ）

10．按照JB/T4730.2-2005《承压设备无损检测》标准规定，承压设备在用检测中，由于结构、环境、射线设备等方面限制，检测的某些条件不能满足AB级射线检测技术的要求时，经检验方技术负责人批准，在采取有效补偿措施（例如选用更高类别的胶片）后可采用A级技术进行射线检测。 （ ）

11．按照JB/T4730.2-2005《承压设备无损检测》标准规定，经合同各方同意，在采取有效补偿措施并保证像质计灵敏度满足要求的前提下，Ir-192源和Se-75源的最小透照厚度允许降低至5mm。 （ ）

12．按照JB/T4730.2-2005《承压设备无损检测》标准规定，对Φ325×6mm的钢管环焊缝进行AB级射线检测时，允许采用的透照透照厚度比最大可以为1.5。 （ ）

13．对于Φ60×6mm的钢管环焊缝进行AB级射线检测时，采用双壁双影透照、像质计置于胶片侧，按照JB/T4730.2-2005《承压设备无损检测》标准规定，其像质计灵敏度值为13。 （ ）

14．《锅炉定期检验规则》规定：锅炉的外部检验一般每年一次，内部检验一般3年一次，水压试验一般5年一次。 （ ）

15．《固定式压力容器安全技术监察规程》规定：对压力容器对接接头进行全部（100%）无损检测时，射线检测的合格级别为Ⅲ级。 （ ）

二、单项选择题（将唯一正确答案的序号填入括号内，每题2分共20分）

1．( )不属于锅炉的特性参数。
A．重量 B．容量 C．压力 D．温度

2．压力容器制造时，划分压力容器类别的压力条件指的是（ ）。
A．工作压力 B．最大允许工作压力
C．设计压力 D．安全阀开启压力

3．制造压力容器的专用钢材，其硫、磷含量应控制在（ ）。
A．S≤0.020% P≤0.030% B. S≤0.030% P≤0.020%
C．S≤0.030% P≤0.035% D. S≤0.040% P≤0.040%

4．按GB50094-1998《球形贮罐施工及验收规范》规定，下列（ ）焊缝应按设计图样规定的检测方法进行100%射线检测或超声检测。
A．名义厚度小于38mm的碳素钢球罐
B．名义厚度大于30mm的16MnR球罐
C．名义厚度等于25mm的15MnVR球罐
D．进行液压试验的球罐

5. 按GB12337-1998《钢制球形储罐》规定，用有延迟裂纹倾向的钢材制造的球罐，应在焊接结束至少经（ ）后，方可进行焊缝的无损检测。
A.12h B.24h C.36h D.48h

6.下列焊接接头对接接头中，承载后应力分布比较均匀的接头是（ ）。
A．对接接头 B．搭接接头
C．角接接头 D．T字接头

7．按《固定式压力容器安全技术监察规程》的规定，压力容器制造组装中不允许强力组装，不宜采用（ ）。
A．环焊缝 B．十字焊缝
C．对接焊缝 D．以上都不是

8．按JB/T4730.2-2005《承压设备无损检测》规定，采用源在中心透照方式周向曝光时，只要得到的底片质量符合要求，射线源至工件表面的距离可以减少50%，这是因为射线源在中心时（ ）。
A．源在内中心透照比源在外单壁透照具有更高的横向裂纹检出率
B．源在内中心透照具有最小的几何不清晰度
C．源在内中心透照具有最大的透照厚度比
D．源在内中心透照具有最大的几何不清晰度

9．JB/T4730.2-2005《承压设备无损检测》规定，在下列材料的焊接接头射线照相中，不能使用铁（Fe）像质计的是（ ）。
A．镍、镍合金 B．铜、铜合金
C．不锈钢 D．钛、钛合金

10．JB/T4730.2-2005《承压设备无损检测》规定：应根据工件特点和技术条件的要求选择适宜的透照方式。在可以实施的情况下应选用单壁透照方式，在单壁透照不能实施时才允许采用双壁透照方式。这一规定的主要目的是（ ）
A．单壁透照最有利于缺陷的检出
B．单壁透照在实际工作中最容易实施
C．单壁透照所用的管电压低，可延长X射线机的使用寿命
D．以上都是

三、多项选择题（将正确答案的序号填写括号内，多填或少填均不得分，每题3分，共15分）

1．在下列叙述中，与JB/T4730.2-2005《承压设备无损检测》规定不相符合的是（ ）。
A．底片评定范围内的黑度是指不包括灰雾度的净黑度
B．经合同各方同意，各级别的圆形缺陷点数可放宽1-2点
C．采用其他透照方式，在采取有效补偿措施并保证像质计灵敏度达到4.11.3要求的前提下，A级、AB级技术的Ir-192源的最小透照厚度可降至10mm，Se-75源的最小厚度可降至5mm
D．采用双胶片技术，如以单片观察，AB级的单片黑度应在2.0≤D≤4.0范围内

2. 下列叙述的因素中，能减少几何不清晰度的因素是（ ）
A．射源到胶片的距离 B．胶片到工件的距离
C．射源的强度 D．射源的尺寸

3．按JB/T4730.2-2005《承压设备无损检测》规定，与底片像质计灵敏度有关的因数是（ ）。
A．透照方式 B．像质计摆放的位置
C．材料的公称厚度 D．透照厚度
4. 按JB4732-1995《钢制压力容器――分析设计标准》规定，当补焊深度超过10mm或母材厚度的1/2时，还应按图样规定的以下哪种无损检测方法进行检测，并应合格。（ ）
A．射线检测 B．超声波检测 C．磁粉检测 D．渗透检测
5．按《特种设备安全监察条例》的规定，特种设备检验检测机构，应当具备（ ）条件。
A．有与所从事的检验检测工作相适应的检验检测人员
B．有与所从事的检验检测工作相适应的检验检测仪器和设备
C．有健全的检验检测管理制度、检验检测责任制度
D．应当制定特种设备的事故应急措施和救援预案

四、工艺题（本题35分）
下图所示的是某一在制高压容器（Ⅲ类），1A为纵缝，1B、2B为环缝。

1. 请根据所给条件制定最优化的焊缝射线检测工艺卡，并将有关参数填入工艺卡内(30分)。2.人孔与筒体角焊缝可采用的无损检测方法有哪些,为什么?(5分)
已知条件如下：（一）现有的检测设备
1.XXY 2005型X射线机 焦点2x2mm
2.XXY3005型X射线机 焦点3x3mm
3. 100Ci Ir-192源 焦点3x3mm（已使用2个半月）
（二）、器材: 1.天津Ⅲ、V型胶片 2.Pb增感屏 3.各种像质计
4.全套胶片及暗室处理设备和材料
（三） 各设备的曝光曲线图
（四） 天津Ⅲ、V型胶片特性曲线图
（五）产品规格和制造工艺技术条件
1. 产品名称：高压容器 2. 产品编号：2011-8-1 3. 容器类别：Ⅲ类
4. 规格：φ2200×2800×30 5.材质：Q345R 6. 焊接方法:埋弧自动焊
7. 制造标准：应符合《固定容规》和GB150-1998及JB/T4730-2005要求

E（mAmin）
20
图一XXG 2005 X射线机曝光曲线图(焦点 2x2mm 管电流5mA)50
40
10
8
200KV 220KV 240KV 260KV 280KV
300KV

胶片：天津Ⅲ
增感屏：Pb0.03前/后
焦距600 mm
显影200C5min
黑度D2.5

4
1
2
6
0 10 20 30 40 50 60

钢透照厚度TA（mm）
图二XXY 3005 X射线机曝光曲线图(焦点 3x3mm 管电流5mA)

5000

3000

天津Ⅴ

2000

1000

天津Ⅲ

800

600

设备型号：YTS-1
增感屏：Pb0.03前/后
焦距600 mm
显影200C5min
黑度D2.5

400

200

100

0 10 20 30 40 50 60 70

钢透照厚度TA（mm）
图三Ir-192曝光曲线图(焦点 3x3mm

焊缝射线照相工艺卡
产品编号

产品名称

容器类别

产品规格

产品材质

焊接方法

执行标准

照相等级

验收等级

设备型号

焦点尺寸（mm）

检测时机

胶片牌号

胶片规格(mm)

增感屏

像质计型号

像质计灵敏度值

底片黑度

显影液配方

显影时间

显影温度

焊缝编号
焊缝
长度
（mm）
检测
比例(%)
透照
厚度
W(mm)
透照方式
焦 距
F
（mm）
一次透照长度
L3(mm)
透照次数
N
射线能量kV
或源活度Ci
曝光
时间
（min）
1A1

1B1

透照布置示意图：

技术要求及说明

编制人
资 格
编制时间
审核人
资 格
审核时间
