极限配合与技术测量试卷及答案.doc

中等职业学校学年第二学期期末试卷
级机电专业《极限配合与技术测量基础》试卷
班级________ 学号________ 姓名_________
题号
一
二
三
四
五
六
总分
分数

评分人

一、填空：（共 30分，每小题1分）
1、构成零件外形的点、线、面是 要素，表示轮廓要素的对称中心的点、线、面是 要素。
2、允许尺寸变化的两个界限分别是 和 。它们是以 为基数来确定的。
3、定向公差有三项，分别是 、 和 三个项目；定位公差的项目也有三项，分别是 、 和 ；跳动公差的项目有 和 两项。
4、标准设置了 个标准公差等级，其中 级精度最高， 级精度最低。
5、当被测要素是轮廓要素时，指引线的箭头应指在该要素的 或其 上，并应与尺寸线 ；被测要素是中心要素时，指引线的箭头应与确定该要素的轮廓尺寸线 。
6、孔的基本偏差从 至 为下偏差，它们的绝对值依次逐渐 ；从 至 为上偏差，其绝对值依次逐渐 。
7、圆跳动公差根据给定测量方向可分为 圆跳动、 圆跳动和 圆跳动三种；全跳动公差分为 全跳动和 全跳动两种。
二、判断：（共15分，每小题1分）
1、( ) 使用相同精度的计量器具，采用直接测量法比采用间接测量法精度高。
2、（ ）具有互换性的零件应该是形状和尺寸完全相同的零件。
3、( ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。
4、（ ） 零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。
5、( ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。
6、（ ）相互配合的孔和轴，其基本尺寸必然相同。
7、( ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。
8、( ) 孔和轴的加工精度越高，则其配合精度就越高。
9、( ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。
10、（ ）代号H和h的基本偏差数值等于零。
11、( ) 圆跳动和全跳动的划分是依被测要素的大小而定的，当被测要素面积较大时为全跳动，反之为圆跳动。
12、（ ）Φ10G6、Φ10G7、和Φ10G8的上偏差是相等的，只是它们的下偏差各不相同。
13、( ) 在Ra、Rz参数中，Ra能充分反映表面微观几何形状高度方面的特性。
14、（ ）基孔制或基轴制间隙配合中，孔公差带一定在零线以上，轴公差带一定在零线以下。
15．( ) 平面度公差可以用来控制平面上直线的直线度误差
三．选择题：（共 15分，每小题 1分）
1．用游标卡尺测量工件的轴颈尺寸属于( )
A：直接测量、绝对测量 B：直接测量、相对测量
C：间接测量、绝对测量 D：间接测量、相对测量
2．最大极限尺寸与基本尺寸的关系是（ D ）
A：前者大于后者 B：前者小于后者
C： 前者等于后者 D：两者之间的大小无法确定

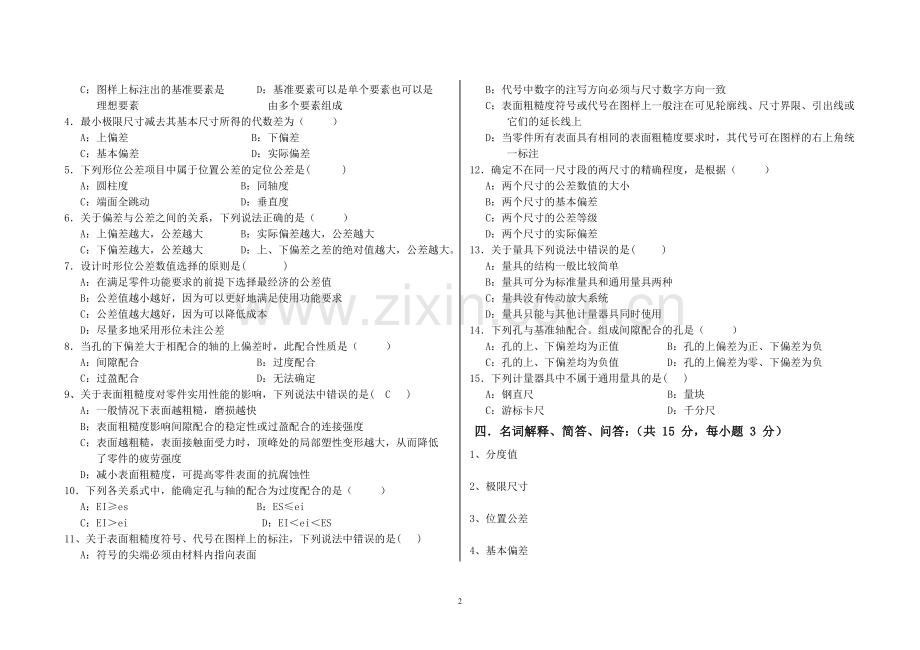

3、关于基准要素，下列说法错误的是( B )
A：确定被测要素的方向(和)位置 B：基准要素只能是中心要素
的要素为基准要素
C：图样上标注出的基准要素是 D：基准要素可以是单个要素也可以是
理想要素 由多个要素组成
4．最小极限尺寸减去其基本尺寸所得的代数差为（ ）
A：上偏差 B：下偏差
C：基本偏差 D：实际偏差
5．下列形位公差项目中属于位置公差的定位公差是( )
A：圆柱度 B：同轴度
C：端面全跳动 D：垂直度
6．关于偏差与公差之间的关系，下列说法正确的是（ ）
A：上偏差越大，公差越大 B：实际偏差越大，公差越大
C：下偏差越大，公差越大 D：上、下偏差之差的绝对值越大，公差越大。
7．设计时形位公差数值选择的原则是( )
A：在满足零件功能要求的前提下选择最经济的公差值
B：公差值越小越好，因为可以更好地满足使用功能要求
C：公差值越大越好，因为可以降低成本
D：尽量多地采用形位未注公差
8．当孔的下偏差大于相配合的轴的上偏差时，此配合性质是（ ）
A：间隙配合 B：过度配合
C：过盈配合 D：无法确定
9、关于表面粗糙度对零件实用性能的影响，下列说法中错误的是( C )
A：一般情况下表面越粗糙，磨损越快
B：表面粗糙度影响间隙配合的稳定性或过盈配合的连接强度
C：表面越粗糙，表面接触面受力时，顶峰处的局部塑性变形越大，从而降低
了零件的疲劳强度
D：减小表面粗糙度，可提高零件表面的抗腐蚀性
10．下列各关系式中，能确定孔与轴的配合为过度配合的是（ ）
A：EI≥es B：ES≤ei
C：EI＞ei D：EI＜ei＜ES
11、关于表面粗糙度符号、代号在图样上的标注，下列说法中错误的是( )
A：符号的尖端必须由材料内指向表面
B：代号中数字的注写方向必须与尺寸数字方向一致
C：表面粗糙度符号或代号在图样上一般注在可见轮廓线、尺寸界限、引出线或
它们的延长线上
D：当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统
一标注
12．确定不在同一尺寸段的两尺寸的精确程度，是根据（ ）
A：两个尺寸的公差数值的大小
B：两个尺寸的基本偏差
C：两个尺寸的公差等级
D：两个尺寸的实际偏差
13．关于量具下列说法中错误的是( )
A：量具的结构一般比较简单
B：量具可分为标准量具和通用量具两种
C：量具没有传动放大系统
D：量具只能与其他计量器具同时使用
14．下列孔与基准轴配合。组成间隙配合的孔是（ ）
A：孔的上、下偏差均为正值 B：孔的上偏差为正、下偏差为负
C：孔的上、下偏差均为负值 D：孔的上偏差为零、下偏差为负
15．下列计量器具中不属于通用量具的是( )
A：钢直尺 B：量块
C：游标卡尺 D：千分尺
四．名词解释、简答、问答：（共 15 分，每小题 3 分）
1、分度值

2、极限尺寸

3、位置公差

4、基本偏差

5、尺寸公差带

五．简答题（共15分，每小题 5分）
1、试说明形位公差的附加要求中(＋)、(－)、(Δ)三个符号的含义。

2、按顺序分别写出孔和轴的基本偏差代号。

3、尺寸公差与极限偏差或极限尺寸之间有何关系？写出计算关系式。

六．计算：(共10分)
1、画出下列各组配合的孔轴公差带图，判断配合性质，并计算极限盈隙配合公差。
(1) 孔为mm，轴为mm。
(2) 孔为mm，轴为mm。
(3) 孔为 mm，轴为mm。

答案
一、填空题
1． 轮廓、中心
2． 最大极限尺寸、最小极限尺寸、基本尺寸
3． 平行度、垂直度、倾斜度、同轴(心)度、对称度、位置度、圆跳动、全跳动
4． 20、IT101、IT18
5． 轮廓线、延长线、明显错开、对齐
6． A、H、增大、J、ZC、减小
7． 径向、端面、斜向、径向、端面
二、判断题
1．√ 2．× 3．× 4．√ 5．√ 6．√ 7．√ 8．× 9．√ 10．√ 11．× 12．× 13．√ 14．√ 15．√
三、选择题
1.A2.D3.B 4．B5．B6．D7．A8．A9．C10．D11．A12．C13．D14B15．B
四、名词解释
1．计量器具的标尺或刻度盘上每一小格所代表的测量值
2．允许尺寸变化的两个界限值称为极限尺寸
3．被测实际要素的位置对基准所允许的变动量
4．国家标准《极限与配合》中规定的，用以确定公差带相对于零线位置的上偏差或下偏差，称为基本偏差
5．在尺寸公差带图中，由代表上偏差和下偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的区域称为公差带。
五．简答题
1．答：
(＋)表示若被测要素有误差，则只允许中间向材料外凸起
(－)表示若被测要素有误差，则只允许中间向材料内凹下
(⊿)表示若被测要素有误差，则只允许按符号的小端方向逐渐缩小
2．答：基本偏差代号用拉丁字母表示，大写代号表示孔，小写表示轴，代号如下：
孔：A、B、C、CD、D、E、EF、F、FG、G、H、JS、J、K、M、N、P、R、S、T、U、V、X、Y、Z、ZA、ZB、ZC
轴：
a、b、c、cd、d、e、ef、f、fg、g、h、js、j、k、m、n、p、r、s、t、u、v、x、y、z、za、zb、zc
3、答：尺寸公差的数值等于最大极限尺寸减最小极限尺寸之差，也等于上偏差减下偏差之差。其表达式为：
孔的公差Th=︳Dmax－Dmin ︳,轴的公差Ts=|dmax－dmin|;或Th=|ES－EI|,Ts=|es－ei|
六、计算
(1)因为EI＞es 所以此配合为间隙配合
ｘmax=ES－ei=＋0.030－(－0.049)= ＋0.079mm
ⅹmin=EI－es=0－(－0.030)= ＋0.030mm
Tf=|ⅹmax－ⅹmin|=|＋0.079－(＋0.030)|=0.049mm
Tf=Th＋Ts=0.030＋0.019=0.049mm
(2)因为EI＜es且ES＞ei 所以此配合为过渡配合
Ｘmax=ES－ei=＋0.030－(＋0.020)= ＋0.010mm
Ymax=EI－es=0－(＋0.039)=－0.039mm
Tf=|ⅹmax－Ymax|=|＋0.010－(－0.039)|=0.049mm
或Tf=Th＋Ts=0.030＋0.019=0.049mm
(3)因为ES＜ei 所以此配合为过盈配合
Ymin=ES－ei=＋0.054－(＋0.091)= －0.037mm
Ymax=EI－es=0－(＋0.145)=－0.145mm
Tf=|Ymin－Ymax|=|－0.037－(－0.145)|=0.108mm
或Tf=Th＋Ts=0.054＋0.054=0.108mm
(4)因为EI＞es 所以此配合为间隙配合
Ｘmax=ES－ei=＋0.108－(－0.054)= ＋0.162
