电工电子技术第二学期考试题题库
一、是非题（每题1分，共117＊1=117分）

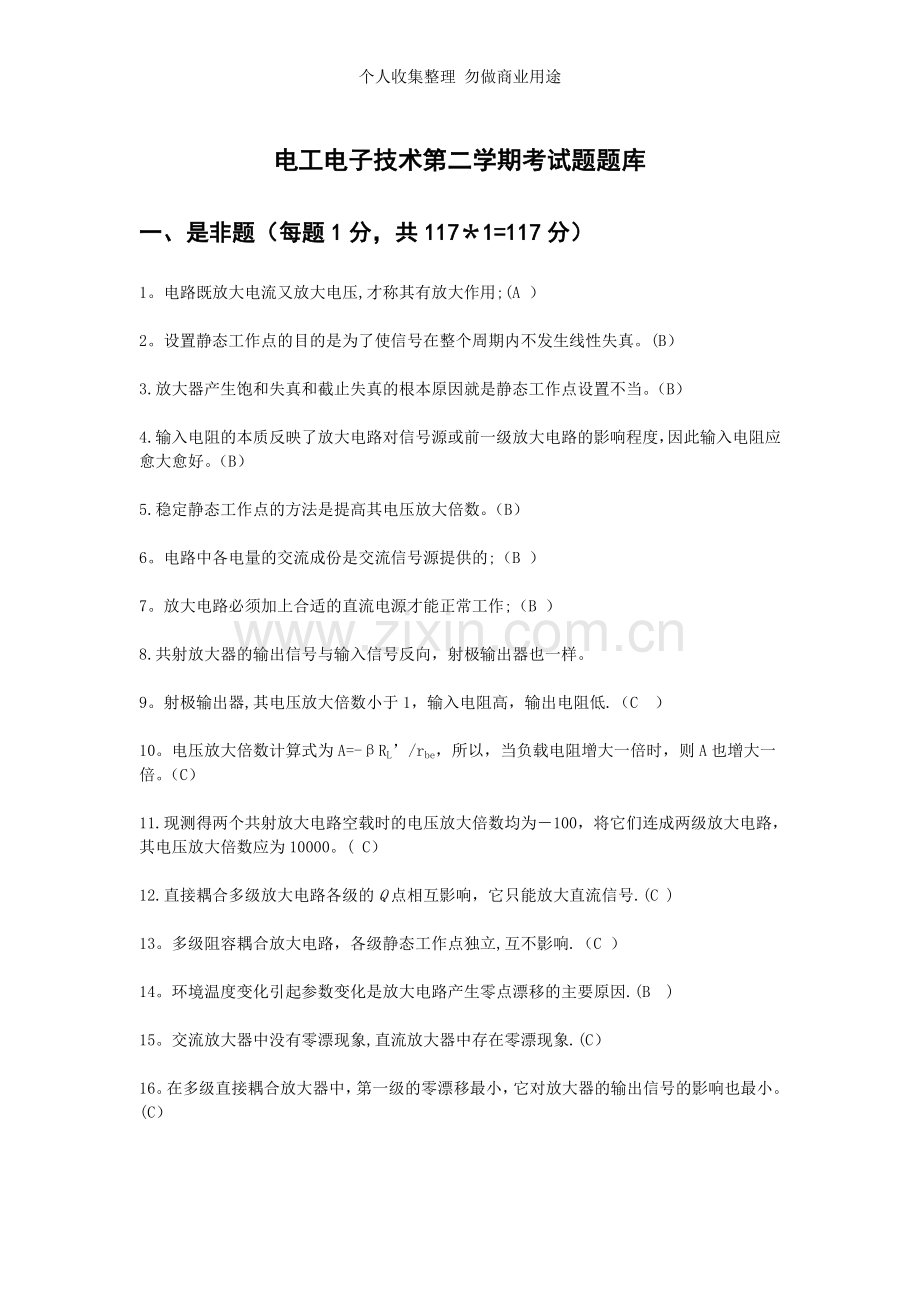

1。电路既放大电流又放大电压,才称其有放大作用;(A ）
2。设置静态工作点的目的是为了使信号在整个周期内不发生线性失真。(B）
3.放大器产生饱和失真和截止失真的根本原因就是静态工作点设置不当。（B）
4.输入电阻的本质反映了放大电路对信号源或前一级放大电路的影响程度，因此输入电阻应愈大愈好。（B）
5.稳定静态工作点的方法是提高其电压放大倍数。（B）
6。电路中各电量的交流成份是交流信号源提供的;（B ）
7。放大电路必须加上合适的直流电源才能正常工作;（B ）
8.共射放大器的输出信号与输入信号反向，射极输出器也一样。
9。射极输出器,其电压放大倍数小于1，输入电阻高，输出电阻低.（C ）
10。电压放大倍数计算式为A=-βRL’/rbe，所以，当负载电阻增大一倍时，则A也增大一倍。（C）
11.现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。( C）
12.直接耦合多级放大电路各级的Q点相互影响，它只能放大直流信号.(C )
13。多级阻容耦合放大电路，各级静态工作点独立,互不影响.（C ）
14。环境温度变化引起参数变化是放大电路产生零点漂移的主要原因.(B )
15。交流放大器中没有零漂现象,直流放大器中存在零漂现象.(C）
16。在多级直接耦合放大器中，第一级的零漂移最小，它对放大器的输出信号的影响也最小。(C）

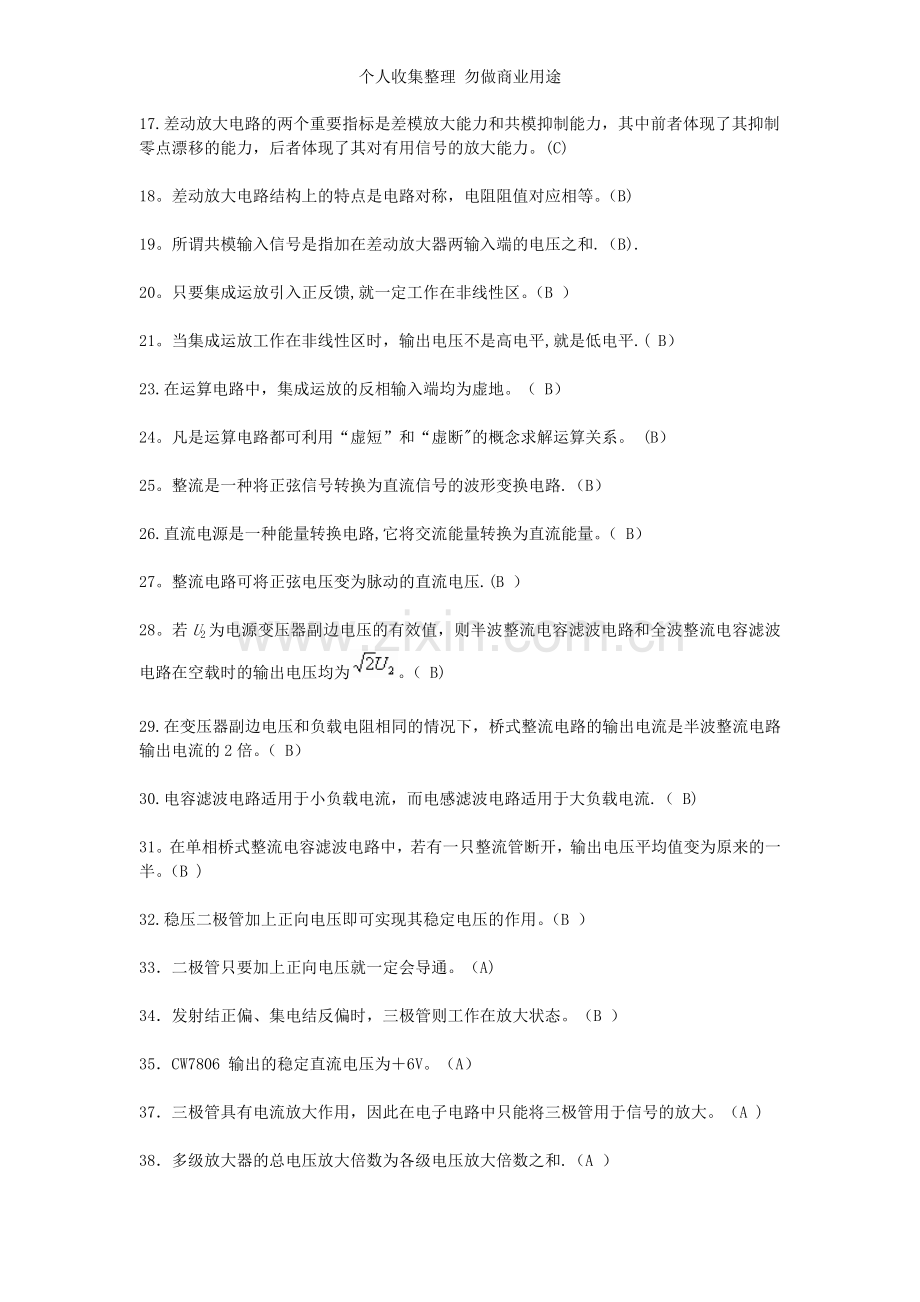

17.差动放大电路的两个重要指标是差模放大能力和共模抑制能力，其中前者体现了其抑制零点漂移的能力，后者体现了其对有用信号的放大能力。(C)
18。差动放大电路结构上的特点是电路对称，电阻阻值对应相等。（B)
19。所谓共模输入信号是指加在差动放大器两输入端的电压之和.（B).
20。只要集成运放引入正反馈,就一定工作在非线性区。（B ）
21。当集成运放工作在非线性区时，输出电压不是高电平,就是低电平.( B）
23.在运算电路中，集成运放的反相输入端均为虚地。（ B）
24。凡是运算电路都可利用“虚短”和“虚断"的概念求解运算关系。 (B）
25。整流是一种将正弦信号转换为直流信号的波形变换电路.（B）
26.直流电源是一种能量转换电路,它将交流能量转换为直流能量。（ B）
27。整流电路可将正弦电压变为脉动的直流电压.(B ）
28。若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为。（ B)
29.在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。（ B）
30.电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流.（ B)
31。在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。（B )
32.稳压二极管加上正向电压即可实现其稳定电压的作用。（B ）
33．二极管只要加上正向电压就一定会导通。（A)
34．发射结正偏、集电结反偏时，三极管则工作在放大状态。（B ）
35．CW7806 输出的稳定直流电压为＋6V。（A）
37．三极管具有电流放大作用，因此在电子电路中只能将三极管用于信号的放大。（A )
38．多级放大器的总电压放大倍数为各级电压放大倍数之和.（A ）
39．为更好的抑制零漂，集成运放的输入级大多采用差动放大电路.（B ）
41．直流稳压电源由降压、整流、滤波和稳压电路组成.（B ）
42.三极管只能用来放大信号用。（c）
43.二极管正向特性有一段死区，在死区中即使加上电压也不会产生电流。(c）
44.三极管的电流放大作用就是将Ib放大成为Ic.（d）
45.整流电路的输出就是纯净的直流电。（c)
46。半导体的导电能力可随外界条件的变化而变化，有时导电有时不导电。（b）
47.发光二极管必须正向导通才能发光，且导通电压在1。5—2伏之间。(d)
48。稳压二极管加上正向电压即可稳定电压。(c）
49.三极管放大器设置静态工作点是没有必要的（c）。
50. 在单相全波整流、电容滤波电路中,输入交流电压有效值为U，则通常取输出电压的平均值为0.45U。（ ）.(C)
51。 直接耦合放大电路存在零点漂移的原因是晶体管参数受温度影响。（ ）.(C)
52。 选用差分放大电路的原因是稳定放入倍数。（ ）。（C)
53. 差分放大电路的差模信号是两个输入端信号的差.（ ）。（C)
54.三极管处于放大状态时，其内部的PN结中发射结正偏，集电结反偏.（ ）.(B）
55。 整流的目的是将交流变为直流。 ( ）。（A）
56. 在单相桥式整流电路中，若有一只整流管接反,则整流管将因电流过大而烧坏。（ )。（C）
57. 直流稳压电源中滤波电路的目的是将交流变为直流。 （ ）。（B）
58．三极管的集电区和发射区掺杂材料相同，则发射极与集电极可以互换使用。（ ）。（C）
59。 工作在放大区的某晶体管，当IB 从40μA 增大至60μA 时，IC 从2mA 变为4mA，则它的β值约为100。（ ）。（C）
60。 整流电路能把交流电变换成直流电.（ ）.（B）
61. 三极管的工作区有死区。 ( ）。（B)
62．二极管是线性元件。 （ ）。（B）
63．电阻是线性元件。 （ ）。（B）
64．电感元件是线性元件。 ( ）.（B）
65．三极管的工作区有饱和区. （ ）。(A)
66．三极管的工作区有截至区. ( ）。（A）
67．运算放大器具有放大功能。（ )。(A)
68．运算放大器具有运算功能。（ ）.(A）
69.只要是共射放大电路，输出电压的底部失真都是饱和失真.（B ）
70．同步计数器的各个触发器的状态能在时钟信号到达时同时翻转.（A ）
71．四个触发器组成的计数器最多有16 个有效状态。（B ）
72．将n 片m 进制的中规模集成计数器串联后得到的计数容量是n＊m。（B ）
73.RS触发器的约束条件RS=0表示不允许出现R=S=1的输入（c）
74.对边沿JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转一次（c）
75.组合电路不含有记忆功能的器件.（b）
76。时序电路不含有记忆功能的器件.(b）
77。编码器属于时序逻辑电路，因为它具有记忆功能。（d）
78。JK触发器的逻辑功能是最全的，而D触发器是功能最少的。（d）
79。用三个触发器就可构成一个十进制计数器。(c)
80.集成电路7490可作为2。、5、10进制计数器使用。（b）
81。编码器和译码器的功能是相反的。（b）
83.一位二进制数只能表示状态，不能表示大小。（c）
84。D触发器的特性方程为=D，与无关，所以它没有记忆功能.（c）
85.计数器的模是指对输入的计数脉冲的个数.(c)
86。七段数码管可以将十进制计数器的输出直接显示（c）。
87二进制数1010对应的十进制数是10。（a）
88。若两个函数具有相同的真值表，则两个逻辑函数必然相等.（b）
89.把一个5进制计数器与一个10进制计数器串联可得到15进制计数器。(c）
90. 同步时序电路具有统一的时钟CP控制（b)
91。 有三输入端的与非门当输出端状态为0时，三个输入端状态应为000。（ ）。(C)
92。 寄存器属于时序电路。( ）。（A）
93. 与非门不是基本逻辑门电路。（ ）。(A）
94. 编码器是组合逻辑电路。（ ）。（A)
95. 与非门悬空端的处理方法是接地。 （ ）.（C）
96. 或非门悬空端的处理方法是接地。 （ ）。（C)
97。 TTL 异或门有两个输入端A 和B,要实现Y＝A 的功能应将输入端B悬空。( )。（C）
98。 译码器属于组合逻辑电路. （ ）。(B）
99. 数字电路中三极管工作在开关状态.（ )。(C）
100。 当异或门的两个输入端分别为1和0时，输出端为0。( ）.（B)
101。 任一输入是0，“与非”运算的结果是逻辑0。 （ ）。（B）
102. 全部输入是0，“或非”运算的结果是逻辑0。（ )。（B）
103. RS触发器的逻辑功能之一是翻转。 ( ）。（B)
104．JK触发器的逻辑功能有翻转。 ( ）。（B）
105. D触发器的逻辑功能有翻转。 ( ）.（B）
106. T触发器的逻辑功能有翻转. ( ）。（B)
107。 二进制数1101对应的十进制数为13。（B)
108。 用一片7490可实现10进制计数，若用两片最大可构成100进制计数器。（ ）。（B）
109．基本RS触发器没有约束条件。 ( ）.(B)
110．边沿D触发器没有约束条件。 （ )。（B)
111．D触发器用来构成移位寄存器。 （ ）。（B）
112．异或门的逻辑表达式为A+B。 （ ）。（B)
113。 同或门的逻辑表达式为AB+。 （ ）。（B）
114．JK触发器的逻辑功能有保持。 ( ).（B）
115．JK触发器的逻辑功能有翻转. ( )。（B)
116．JK触发器的逻辑功能有置1功能。 （ ）。(B）
117．JK触发器的逻辑功能可以直接置0和直接置1. ( ）。（B）
二、填空题(每空1分，共125小题）
2。现有电路：(C)
A. 反相比例运算电路 B。 同相比例运算电路 C. 加法运算电路
选择一个合适的答案填入空内。
（1） 欲将正弦波电压叠加上一个直流量，应选用 _________。
（2） 欲实现Au＝－100的放大电路,应选用 ___________。
（3） 欲实现Au＝+100的放大电路，应选用 _________。
3.整流电路的目的是将 变为 .（A)。
4。滤波元件常见的有 和 。（A)
5.稳压二极管是在其 区实现其稳压作用的.(A)
6.基本逻辑门电路有 、 、 三种。(B)
7.单相桥式整流电路，负载电阻为100Ω，输出电压平均值为10V，则流过每个整流二极管的平均电流为____________A.
8、三极管的 和 性质可用来作为开关，控制电路的状态。(B)
9、三极管起放大作用的条件是: 。(B)
10、射极输出器 电压放大作用，但 电流及功率放大功能。（B）
11、三极管的基片分为三个区域 、 和 。（B）
12、在多级放大电路中 无限制地增多放大电路的级数。(B)
14、三极管的饱和导通状态相当于开关的 状态，三极管的截止状态相当于开关的 状态。（B）
15.放大电路起放大作用的条件是 。(C）
16。设置静态工作点的目的是为了 。（C）
17。放大器产生饱和失真和截止失真的根本原因是 。（C)
18。共射放大器的输出信号与输入信号 ,所以又称为 。(C）
19.共模信号是指 。(C)
20.差模信号是指 。（C)
22。多级放大电路中，级是指 ;级与级之间的连接方式有：
、 、 等；其中, 是便于集成的。(C）
23.引起零点漂移的主要因素是 .(C）
24。差动放大电路对共模信号有 作用，对差模信号有 作用。（C）
25．常见的滤波电路有 、 、 。（B）
26．理想运放的两个输入端电位差为 ，输入电流为 .（B）
27．理想集成运放的条件是： .(C)
28．集成运放有 个输入端和 个输出端，输入端的名称为 、 (C)
29．信号从集成运算放大器的 端输入时，称为同相比例运放；从 端输入时，称为反相比例运放.（B）
35、集成运算放大器的主要特性是 （C）
37、三极管工作在放大状态的特点是 。（B)
38、三极管工作在饱和状态的特点是 。（B）
39、三极管工作在截止状态的特点是 .（B）
40、三极管工作在放大状态时，三个电极上的电流分配关系为 。(B）
41、整流是指 。(B）
42、稳压电源由 、 、 组成。(B)
45。在单相全波整流、电容滤波电路中,输入交流电压有效值为U，则通常取输出电压的平均值为 .(C)
46。已知放大电路中的一只低频小功率晶体管的静态基极电流IB为0。047mA，则其微变等效输入内阻rbe为 .（C）
47.有三输入端的与非门当输出端状态为0时，三个输入端状态应为-———-————--。（B）
48.三极管处于放大状态时，其内部的PN结中发射结_____，集电结 。(C）
49.整流的目的是___ .(C）
50.直流稳压电源中滤波电路的目的是 。（C)
51.工作在放大区的某晶体管，当IB 从40μA 增大至60μA 时，IC 从2mA 变为4mA，则它的β值约为—-—-————。(C)
52. 整流电路能把交流电变换成-——-——-，所得到的输出电压是—---——--—。（C)
53。 三极管的工作区有----—--—-、-—————-—-—--—-、—-—----—-——。（B）
54。 设置静态工作点的目的是为了使信号在整个周期内不发生-——-————失真。（B)
55. 放大器产生饱和失真和截止失真的根本原因就是-—-—-—-—-------设置不当。（B)
56。 射极输出器，其电压放大倍数--——-—-1，输入电阻-—-----—，输出电阻—-—-—————。(C )
57. 现测得两个共射放大电路空载时的电压放大倍数均为100，将它们连成两级放大电路,其电压放大倍数应为—-—————--—-。( C）
58。整流是一种将正弦信号转换为—-—---—信号的波形变换电路。（B）.
59。 整流电路可将正弦电压变为脉动的-——-—--电压。(B）
60. 稳压二极管工作在-————-—--——-——状态.（B）。
61。 发射结-——--、集电结——-———时,三极管则工作在放大状态。（B ）
63。多级放大器的总电压放大倍数为各级电压放大倍数之-—-—。（A ）.
65.与非门的逻辑功能可总结为有 出 ，全 出 ，或非门的逻辑功能可总结为有 出 ，全 出 。(A）
66。常见的组合逻辑电路有 和 等。(B）
67.触发器按逻辑功能可分为 、 、 、 四种.
68。JK触发器的逻辑功能分别为 、 、 、 。(A)
69。下降沿触发的JK触发器在脉冲的 接收输入信号，若在该时刻接到的信号是J=1，K=0，则QN+1= .(A)
70。基本RS触发器中 是置零输入端， 是置1输入端。(A)
71。74LS161是 加法计数器，而74160是 加法计数器。（B)
72.电路如图示,其输出端F的逻辑状态为____________.(B）
73.或非门电路输入都为逻辑1时,输出为逻辑____________。(B）
74．数制的转换:(C）
（1)二进制 十进制：1011001=（ ）10
(2）十进制 二进制：89=（ ）2
(6）十六进制 二进制：（7D）16=（ ）2
（7）二进制 十六进制：1100101101=（ ）16
75、数字电路主要研究输入、输出之间的 关系,通常又称为 电路。（B)
76、“与非”门的逻辑功能为 (B）
77、基本逻辑门电路有 、 和 。(B)
78、进制是指 。
79、触发器逻辑功能的描述方法有 、 、 等.(B）
80、计算：（1111)10=（ ）2;（256)10=（ ）2；
（987)10=（ ）2；（1011100101）2=（ ）10 （A)
81、逻辑电路中，正逻辑是 表示低电平， 表示高电平;负逻辑是 表示低电平，
表示高电平。(A）
83、常用的逻辑代数函数式化简的方法有 、 、 、 等。(B）
84、时序逻辑电路简称 ,由 和 两部分组成。(B)
85、时序逻辑电路按状态转换情况分为 和 两类.（B）
86、移位寄存器分为 和 两大类。（B)
87、编码和 互为逆过程。（B）
88、编码和译码互为 过程。(B)
89、与门的逻辑功能为：有 出 ,全 出 。（B)
90、或门的逻辑功能为：有 出 ，全 出 .（B）
91、与非门的逻辑功能为:有 出 ,全 出 .（B）
92、。或非门的逻辑功能为：有 出 ，全 出 .（B)
93、常见的组合逻辑电路有 、 、 等.(B）
94、异或门的逻辑关系式为A⊕B= 。(B）
95、由或非门构成的基本RS触发器,输入S、R的约束条件是 。(B）
96、二进制数1101对应的十进制数为 .(A）
97、二进制数10101+1101= 。（A）
98、D触发器的特性方程为= 。(B）
99.JK触发器的特性方程为= 。(B）
100、或非门电路输入都为逻辑1时，输出为逻辑____________。（B）
101、有三输入端的与非门当输出端状态为0时，三个输入端状态应为 .(B)
102、一门电路的输入端A、B和输出端F的波形如图示，则该门电路为 。（C）

103、或门电路悬空端的处理方法是 .(B）
104、在下图所示TTL 电路中,电路 的输出为高电平。(B）

A．图 B．图 C． 图 D．图
105、触发器逻辑功能的描述方法有 、 、 等。（B）
106、逻辑符号中含有“>”的端表示是 端,并且若带有小圆圈说明是 有效,
没有时说明 有效。（B)
107、触发器中，若=0，则Q= ；若=1，则Q= .（B）
108、逻辑表达式的化简结果是 。(B）
109、异或门的两个输入端分别为1和0时，输出为 .（B)
110、在两输入的与非门电路中,当输入为 、 时，运算的结果是逻辑0。(B）
111、在两输入的或非门电路中，当输入为 、 时，运算的结果是逻辑1.（B）
112、在三输入的与非门电路中，与输出为1对应的输入组合形式有 。（B）
113、在三输入的或非门电路中，与输出为0对应的输入组合形式有 .(B）
114、直接耦合放大电路存在零点漂移的原因是 ____________.(C)
115、74LS138是 线 线译码器.(B)
116。与非门悬空端的处理方法是--——。（B)。
117.十进制数（102)10 的二进制数是——-—-。(C）
118. 数字电路中三极管工作在--—------状态。(A）
119。 RS触发器的逻辑功能有-------、———----———、-——--—-——--。（B)
120. 二进制数1101对应的十进制数为-----—-——--.（B)
121. 用一片7490可实现10进制计数，若用两片最大可构成--—-—-—-进制计数器。（C)
122. 同或门的逻辑表达式为——-—————-—-—-。(C)
123. 四个触发器组成的计数器最多有-----—-个有效状态。（B ）
124。 将n 片m 进制的中规模集成计数器串联后得到的计数容量是—-—-—---。(B ）
125. 二进制数1011对应的十进制数是—---—.
