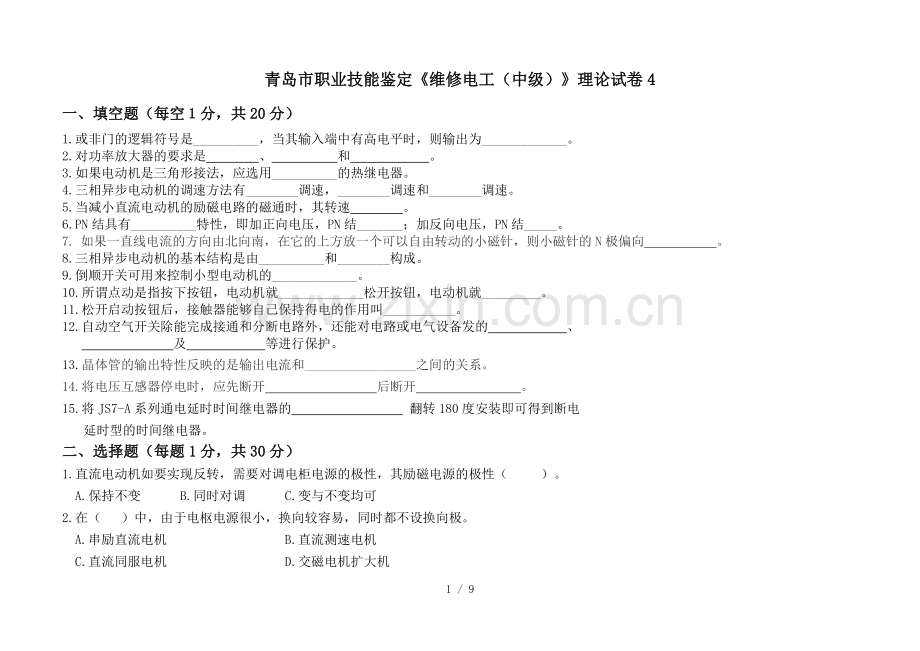

青岛市职业技能鉴定《维修电工（中级）》理论试卷4
一、填空题（每空１分，共20分）
1.或非门的逻辑符号是__________，当其输入端中有高电平时，则输出为_____________。
2.对功率放大器的要求是 、 和 。
3.如果电动机是三角形接法，应选用__________的热继电器。
4.三相异步电动机的调速方法有________调速，________调速和________调速。
5.当减小直流电动机的励磁电路的磁通时，其转速 。
6.PN结具有__________特性，即加正向电压，PN结_______；加反向电压，PN结_____。
7. 如果一直线电流的方向由北向南，在它的上方放一个可以自由转动的小磁针，则小磁针的N极偏向 。
8.三相异步电动机的基本结构是由__________和________构成。
9.倒顺开关可用来控制小型电动机的_____________。
10.所谓点动是指按下按钮，电动机就_____________松开按钮，电动机就_________。
11.松开启动按钮后，接触器能够自己保持得电的作用叫___________。
12.自动空气开关除能完成接通和分断电路外，还能对电路或电气设备发的 、
及 等进行保护。
13.晶体管的输出特性反映的是输出电流和_________________之间的关系。
14.将电压互感器停电时，应先断开 后断开 。
15.将JS7-A系列通电延时时间继电器的 翻转180度安装即可得到断电
延时型的时间继电器。
二、选择题（每题1分，共30分）
1.直流电动机如要实现反转，需要对调电柜电源的极性，其励磁电源的极性（ ）。
A.保持不变 B.同时对调 C.变与不变均可
2.在（ ）中，由于电枢电源很小，换向较容易，同时都不设换向极。
A.串励直流电机 B.直流测速电机
C.直流同服电机 D.交磁电机扩大机
3.变压器绕组若采用交叠式放置，为了绝缘方便，一般在*近上下磁轭的位置安放（ ）。
A.低压绕组 B.高压绕组 C.中压绕组
4.修理变压器时，若保持额定电压不变，而一次绕组匝数比原来少了一些，则变压器的空载电流与原来相比（ ）。
A.减少一些 B.增大一些 C.小于
5.三相异步电动机，若要稳定运行，则转差率应（ ）临界转差率。
A.大于 B.等于 C.小于
6.一台三相异步电动机，其铭牌上标明额定电压为 220/380 Ｖ，其接法应是（ ）。
A.Ｙ / △ B.△ / Ｙ C.△ / △ D.Ｙ / Ｙ
7.在三相四线制供电系统中, 线电压为相电压的( )。
A. 倍 B. 倍 C. 1/倍 D.1/倍
8.容量较小的交流接触器采用双断口触点灭弧装置，容量较大的采用（ ）装置。
A.栅片灭弧 B.电动力灭弧 C.双断口触点灭弧 D.磁吹式灭弧
9.桥式起重机主钩电动机下放空钩时，电动机工作在（ ）状态。
A.正转电动 B.反转电动 C.侧转反接
10．在三相绕线转子异步电动机的各个起动过程中，频敏变阻器的等效阻抗变化趋势是（ ）。
A.由小变大 B.由大变小 C.恒定不变
11．在匀强磁场中，通电线圈承受电磁转短最小的位置，在线圈平面与磁力线夹角等于（ ）处。
A.0 ℃ B. 90 ℃ C. 45 ℃
12.一根通有电流、另一根无电流的两平行导线之间( )。
A.有吸引力 B.有推斥力 C.无任何力
13．通态平均电压值是衡量晶闸管质量好坏的指标之一，其值（ ）。
A.越大越好 B.越小越好 C.适中为好
14．高压电动机常采用（ ）保护装置作过负荷的保护，常采用（ ）保护装置作相同短路保护。
A.电流速断 B.定时限过电流 C.反时限过电流 D.热过载
15．真空断路器的触点常采取（ ）。
A.桥式触头 B.指形触头 C.辫形触头 D.对接式触头
16．高压绝缘棒应（ ）进行一次耐压试验，高压验电器应（ ）进行一次耐压试验。
A.3个月 B.6个月 C.一年 D.三年
17．三相异步电动机采用Ｙ－△减压起动时，其起动电流是全压起动电流的（ ）。
A. 1/3 B. 1/2 C. 1/ D.倍数不能确定
18．过电流和过电压继电器的返回系数总是（ C ），返回子数越接近于１，则说明继电器（ ）。
A.大于１,灵敏度低 B.等于１,灵敏度适中
C.小于１ ,灵敏度高、 D. 大于１,灵敏度高
19.习惯称正弦交流电的最大值为( )。
A.一个周期的平均值 B.正、负峰值间的数值
C.正峰或负峰值 D.绝对峰值
20．提高电磁式继电器返回子数的矛盾可采用（ ）。
A.增加衔铁吸合的气隙 B.减小衔铁吸合的气隙 C.减小反作用弹簧的刚度
21.测量电压所用电压表的内阻( )。
A.要求尽量大 B.要求尽量小
C.要求与被测负载电阻一样大 D.没有要求
22.用量限为500 V的直流电压表测量有效值为220 V的工频电压,指针将指示在( )。
A.OV B.220V
C.310V D.500V
23.热继电器中的双金属片弯曲是由于( )。
A.机械强度不同 B.热膨胀系数不同
C.温差效应 D.受到外力的作用
24.测量电流所用电流表的内阻( )。
A.要求尽量大 B.要求尽量小
C.要求与被测负载一样大 D.没有要求
25.测量设备的绝缘电阻应该用( )。
A.欧姆表 B.万用表
C.兆欧表 D.电桥
26.“与非”门的逻辑功能是（ ）
A.全1出0 B.由0出1 C. 全0处1，有1出0
27.单相全波整流二极管承受反向电压最大值为变压器二次电压有效值的( )。
A.O.45倍 B. O.9倍 C. 倍 D.2倍
28.万用表欧姆档的红表笔与（ ）相连。
A.内部电池的正极 B.黑表笔 C.内部电池的负极
29.晶体三极管放大电路中,集电极电阻Rc的主要作用是( )。
A.为晶体管提供集电极电流 B.把电流放大转换成电压放大
C.稳定工作点 D.降低集电极电压
30.整流电路输出的电压应属于( )。
A.直流电压 B.交流电压
C.脉动直流电压 D.稳恒直流电压
三、判断题（将判断结果填入括号中。正确的填“√”，错误的填“×”。每题1分。共20分）
（ ）1．操作人员在吊运重物下行走时，必须戴安全帽。
（ ）2．银和银基触头产生了黑色氧化膜，可用电工刀轻轻刮去。
（ ）3．在正弦交流电路中，流过电容的电流在相位上超前于电容两端电压的相位。
（ ）4．负载的功率因数越高，电源设备的利用率就越高。
（ ）5．三相负载作Y连接时，只要有了中性线，就不会发生中性点位移的现象。
（ ）6．由于仪表自身的问题而形成的测量误差属于系统误差。
（ ）7．用电桥测量时，应在接通检流计电路后再接通电源电路。
（ ）8．示波器面板上的亮（辉）度调整旋纽是用来调整所显示图形亮度的。
（ ）9．三极管放大的实质是将低电压放大成高电压。
（ ）10．阻容耦合放大电路中，耦合电容的作用就是用来传输信号。
（ ）11．反馈信号与输入信号的相位相同的反馈称为负反馈。
（ ）12. 电感三点式振荡器的振荡频率比电容三点式振荡器高。
（ ）13. 共模抑制比 是用来表征差动放大器性能好坏的一个重要指标。
（ ）14．“与非”门的逻辑功能可记为：输入全1出0，输入有0出1。
（ ）15. 当变压器二次电流增大时，一次电流也会相应增大。
（ ）16．晶闸管的门极（控制极）仅在触发晶闸管导通时起作用。
（ ）17．加在发射极上的电压高于峰点电压后，单结晶体管就导通。
（ ）18. 交流接触器启动时，由于铁心气隙大，电流大，所以线圈的启动电流是工作电流的十几倍；直流接触器启动时，电流的情况也一样。
（ ）19．三相异步电动机的转子转速不可能大于其同步转速。
（ ）20．电枢回路串电阻的调速方法，由于它的能量损耗小，所以应用很广泛。
四、简答题（5小题，共20分）
1. 射极输出器的主要特点是什么？（3分）

2. 当三相异步电动机在额定电压下正常运行时，如果转轴突然被卡住，会产生什么后果？为什么？（4分）

3. 什么是自转现象？两相伺服电动机如何防止自转？（4分）

4. 功率表有哪几种错误接线？（2分）各产生什么后果？（2分）

5. 简述交流接触器的工作原理。（5分）

维修电工技能鉴定理论试题（中级）3答案
一、填空题（每空１分，共30分）
1.交流电 、直流电
2.Y—△降压启动、自耦变压器降压启动、延边三角形降压启动
3.接触器、按钮
4.短路、过载、串
5.失电、重新来电、自行启动
6．单向导电性、导通、截止
7. 西方
8.定子、转子
9．正反转
10.启动运转、停止运行
11.自锁
12. 短路、过载、失压
13．输出电压
14. 有关保护自动装置 、电压互感器
15. 电磁机构
二、选择题（每题1分，共30分）
1. A 2. C 3. A 4. A 5. C 6. B 7. A 8. A 9. B 10.B
11.B 12.A 13.A 14.C 15.D 16.C 17.A 18.C 19.C 20.A
21.A 22.A 23.B 24.B 25.C 26.B 27.C 28.C 29.B 30.C
三、判断题（将判断结果填入括号中。正确的填“√”，错误的填“×”。每题1分。共20分）
1.√ 2. × 3. √ 4. √ 5. √ 6. √ 7.× 8. √ 9. × 10.√
11.× 12.× 13.√ 14.√ 15.√ 16.√ 17.√ 18.× 19.× 20.×
四、简答题（5小题，共20分）
1. 射极输出器的主要特点是什么？（3分）
答：反馈系数为1，电压放大倍数近似为1，输入电压与输出电压同相，输入电阻大，输出电阻小。
2. 当三相异步电动机在额定电压下正常运行时，如果转轴突然被卡住，会产生什么后果？为什么？（4分）
答：转子不转时，，此时旋转磁场将以最大速度截切转子导体，转子绕组中将产生较大的感应电流，据磁动势平衡关系可知，定子也将产生较大的电流，定、转子电流都将超出额定值的数倍，电动机的温度也将大大升高，甚至烧毁电动机。（4分）
3. 什么是自转现象？两相伺服电动机如何防止自转？（4分）
答：交流伺服电动机在控制信号消失后，电动机仍旋转不停的现象称“自转”
增大交流伺服电动机转子导体的电阻，使得总电磁转矩Ｔ3　始终是制动性的转矩，当电动机正转时失去Ｕｋ，产生的转矩为负（0〈S〈1时）。而反转时失去UK，产生的转矩为正（1〈S〈2时〉，不会产生自转现象，可以自行制动，迅速停止运转。（4分）
4. 功率表有哪几种错误接线？（2分）各产生什么后果？（2分）
答：功率表的错误接线有：（1）电压端钮反接 （2） 电流端钮反接 （3）电压端钮和电流端钮同时反接。
产生的后果有：（1）指针反偏 （2）指针反偏 （3）误差增加及可能烧毁仪表。
5. 简述交流接触器的工作原理。（5分）
答：当电磁线圈接通电源时，线圈电流产生磁场，使静铁心产生足以克服弹簧反作用的吸力，将铁心向下吸合，使常开主触点和常开辅助触点闭合，常闭辅助触点断开。主触点将主电路接通，辅助触点则接通或分断与之相连的控制电路。
当线圈断电时，静铁心吸力消失，动铁心在反力弹簧的作用下复位，各触点也随之复位，将有关的主电路和控制电路分断。
