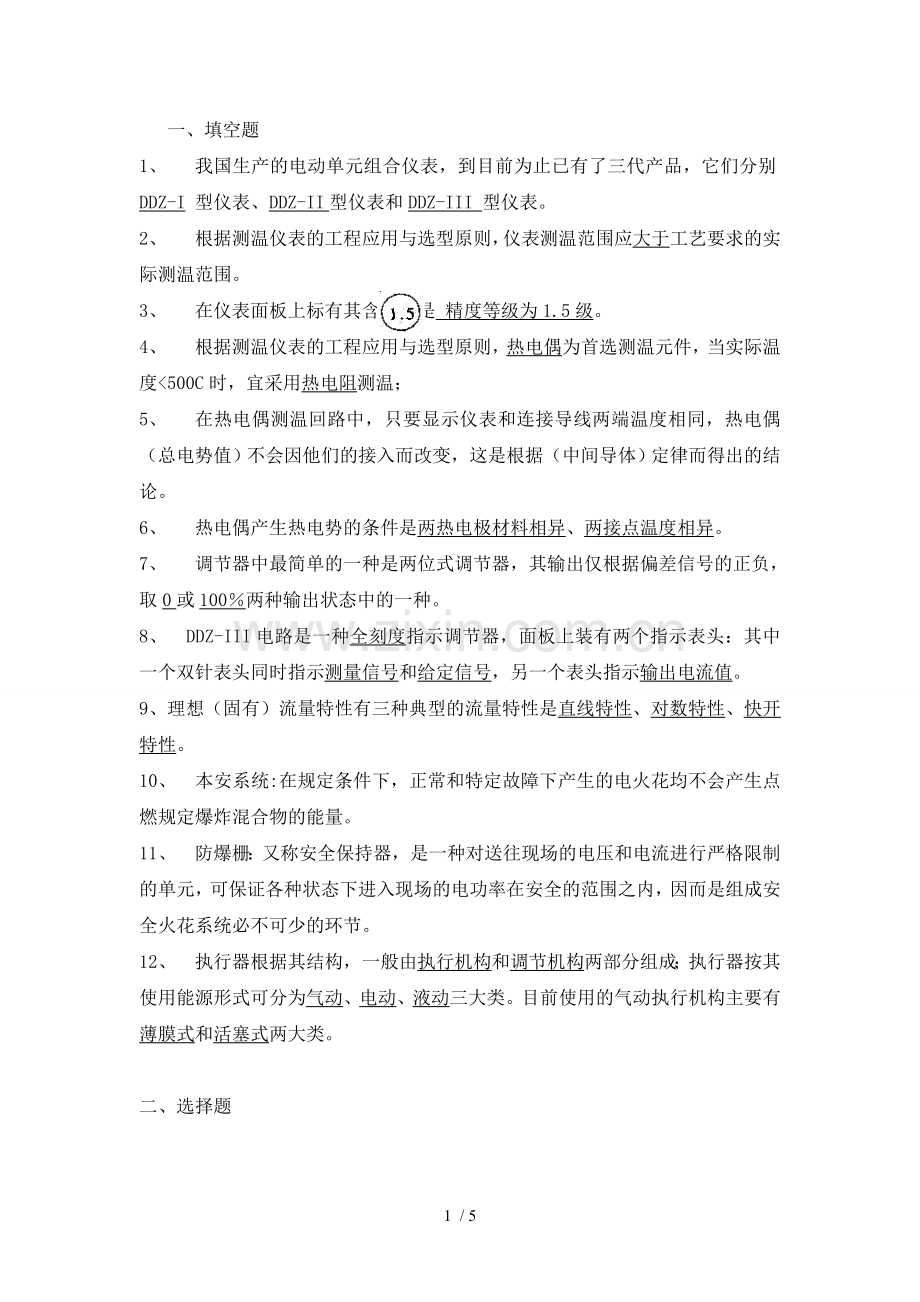

一、填空题
1、 我国生产的电动单元组合仪表，到目前为止已有了三代产品，它们分别DDZ-I 型仪表、DDZ-II型仪表和DDZ-III 型仪表。
2、 根据测温仪表的工程应用与选型原则，仪表测温范围应大于工艺要求的实际测温范围。
3、 在仪表面板上标有其含含义是 精度等级为1.5级。
4、 根据测温仪表的工程应用与选型原则，热电偶为首选测温元件，当实际温度<500C时，宜采用热电阻测温；
5、 在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶（总电势值）不会因他们的接入而改变，这是根据（中间导体）定律而得出的结论。
6、 热电偶产生热电势的条件是两热电极材料相异、两接点温度相异。
7、 调节器中最简单的一种是两位式调节器，其输出仅根据偏差信号的正负，取0或100％两种输出状态中的一种。
8、　DDZ-III电路是一种全刻度指示调节器，面板上装有两个指示表头：其中一个双针表头同时指示测量信号和给定信号，另一个表头指示输出电流值。
9、理想（固有）流量特性有三种典型的流量特性是直线特性、对数特性、快开特性。
10、　本安系统:在规定条件下，正常和特定故障下产生的电火花均不会产生点燃规定爆炸混合物的能量。
11、　防爆栅：又称安全保持器，是一种对送往现场的电压和电流进行严格限制的单元，可保证各种状态下进入现场的电功率在安全的范围之内，因而是组成安全火花系统必不可少的环节。
12、　执行器根据其结构，一般由执行机构和调节机构两部分组成；执行器按其使用能源形式可分为气动、电动、液动三大类。目前使用的气动执行机构主要有薄膜式和活塞式两大类。

二、选择题

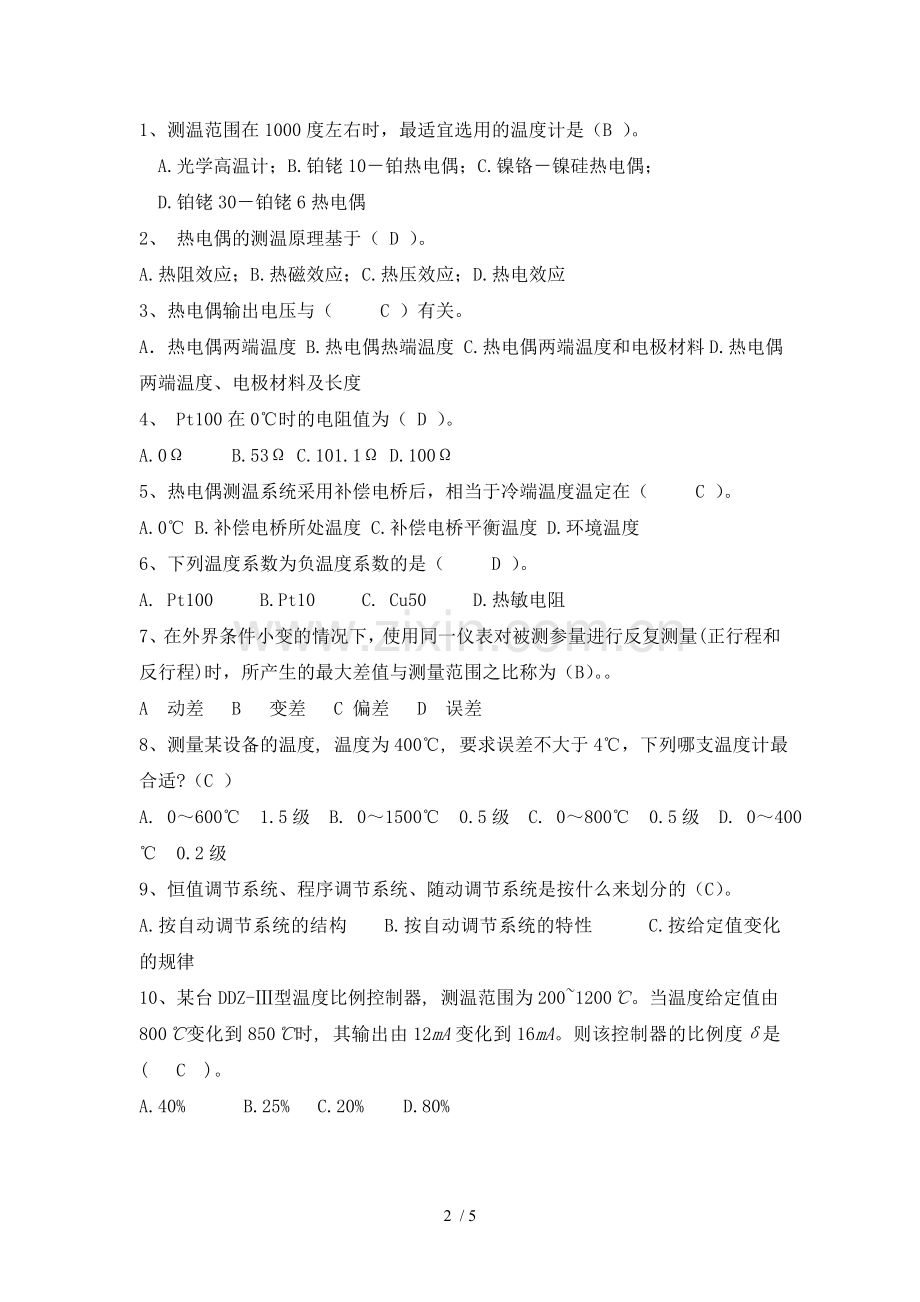

1、测温范围在1000度左右时，最适宜选用的温度计是（B ）。
A.光学高温计；B.铂铑10－铂热电偶；C.镍铬－镍硅热电偶；
D.铂铑30－铂铑6热电偶
2、 热电偶的测温原理基于（ D ）。
A.热阻效应；B.热磁效应；C.热压效应；D.热电效应
3、热电偶输出电压与（   C ）有关。
A．热电偶两端温度 B.热电偶热端温度 C.热电偶两端温度和电极材料D.热电偶两端温度、电极材料及长度
4、 Pt100在0℃时的电阻值为（ D ）。
A.0Ω   B.53Ω C.101.1Ω D.100Ω
5、热电偶测温系统采用补偿电桥后，相当于冷端温度温定在（   C ）。
A.0℃ B.补偿电桥所处温度 C.补偿电桥平衡温度 D.环境温度
6、下列温度系数为负温度系数的是（   D ）。
A. Pt100   B.Pt10   C. Cu50   D.热敏电阻
7、在外界条件小变的情况下，使用同一仪表对被测参量进行反复测量(正行程和反行程)时，所产生的最大差值与测量范围之比称为（B）。。
A 动差 B 变差 C 偏差 D 误差
8、测量某设备的温度, 温度为400℃, 要求误差不大于4℃，下列哪支温度计最合适?（C ）
A. 0～600℃ 1.5级 B. 0～1500℃ 0.5级 C. 0～800℃ 0.5级 D. 0～400℃ 0.2级
9、恒值调节系统、程序调节系统、随动调节系统是按什么来划分的（C）。
A.按自动调节系统的结构  B.按自动调节系统的特性   C.按给定值变化的规律
10、某台DDZ-Ⅲ型温度比例控制器, 测温范围为200~1200℃。当温度给定值由800℃变化到850℃时, 其输出由12mA变化到16mA。则该控制器的比例度δ是( C )。
A.40% B.25% C.20% D.80%
11、调节器的比例度和积分时间正确说法是（   C   ）。
A.比例度越大，比例作用越强   B.积分时间越小，积分作用越强
C.比例度越大，比例作用越弱，积分时间越大，积分作用越强
D. 比例度越小，比例作用越弱，积分时间越小，积分作用越弱
12、图为贮罐液位控制系统，为安全起见，贮罐内液体严禁溢出。当选择流出量Q为操纵变量时，其控制阀和控制器分别应如何选择作用方向？（C）
A 气关式、正作用 B 气开式、正作用
C 气关式、反作用 D 气开式、反作用

三、 计算题
1、用DDZ-Ⅲ型差压变送器测量流量，流量范围是0-16m3/h，问当流量为12m3/h时，输出信号是多少？
答：差压与流量的平方成比例，变送器的输出电流与其差压成比例，所以，变送器输出的4-20mA电流与其流量平方成比例。
即：
（I-4）/（20-4）=Q22/Q12=122/162
I=4+[（20-4）/162]×122=13mA
故输出信号是13mA。
2、有两台测温仪表，其测量范围分别是0～800℃和600～1100℃，已知其最大绝对误差均为±6℃，试分别确定它们的精度等级。
答：据基本误差δm=Δmax/（A上-A下）×100%可得
δm1=6/（800-0）×100%=0.75%
δm2=6/（1100-600）×100%=1.2%
根据常用工业仪表的精度等级系列，测量范围为0～800℃的测温仪表应定为1级精度，测量范围为600～1100℃的测温仪表应定为1.5级精度。
3、某测量范围是0---500℃的温度计出厂前校验结果如下表：
被校表读数
0
100
200
300
400
500
标准表读数
0
103
203
306
404
497
求：该表的基本误差并确定它的精度等级。
答：基本误差：
δ=*100﹪=1.2﹪<1.5﹪
所以它的精度等级为1.5级.

4、下图是调节阀的气开气关组合方式图，根据图示，填写表格以说明(a)、(b)、(c)、(d)四种调节阀的正反作用及其气开气关组合。
7、下图是调节阀的气开气关组合方式图，根据图示，填写表格以说明(a)、(b)、(c)、(d)四种调节阀的正反作用及其气开气关组合。

序号
执行机构
（正、反作用）
阀芯
（正装、反装）
调节阀
（气开、气关）
(a)
正作用
正装
气关
（b）
正作用
反装
气开
(c)
反作用
正装
气开
(d)
反作用
反装
气关
