双醋kV开关柜规格书.doc

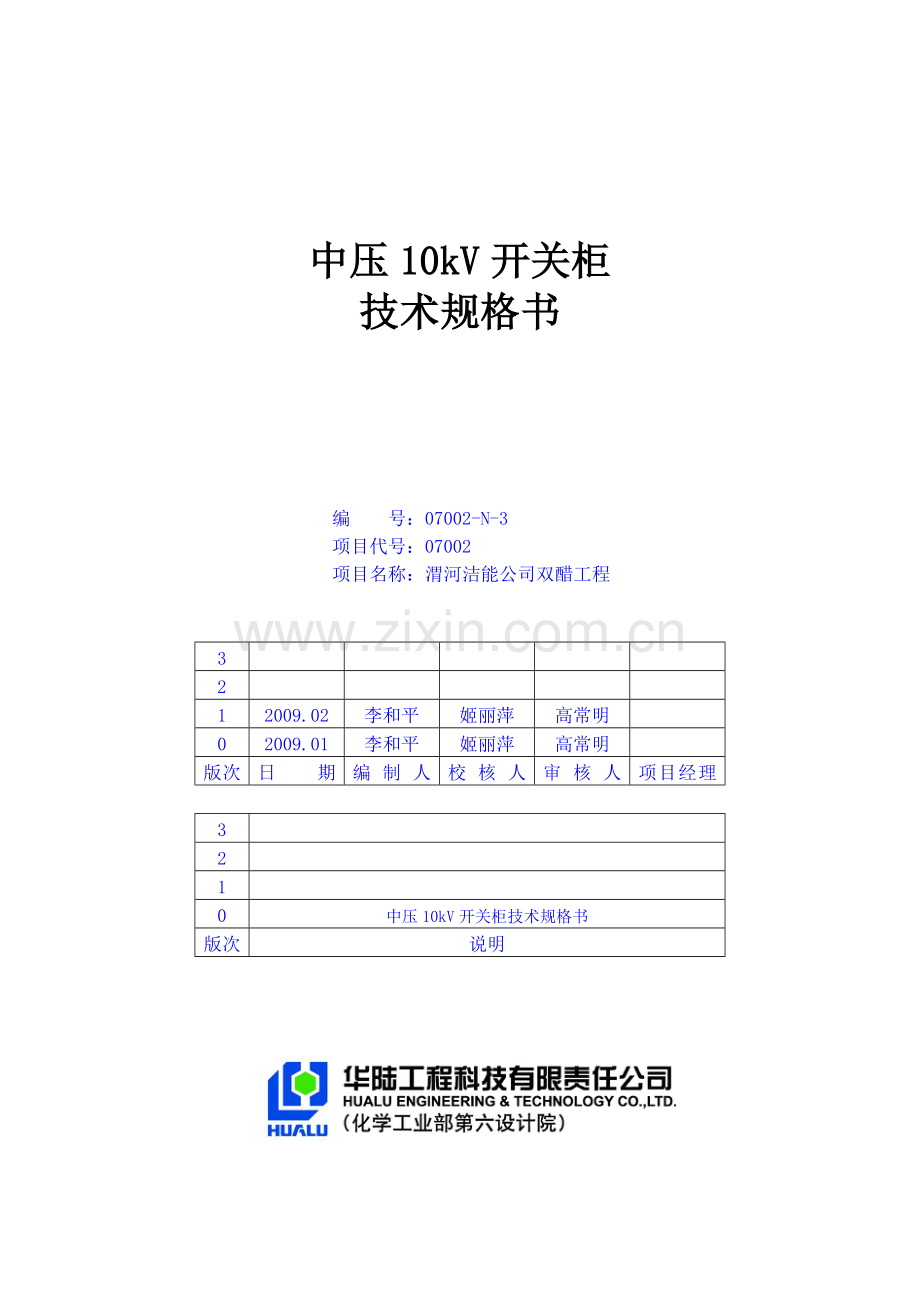

中压10kV开关柜技术规格书编 号：07002-N-3项目代号：07002项目名称：渭河洁能公司双醋工程3212009.02李和平姬丽萍高常明02009.01李和平姬丽萍高常明版次日期编制人校核人审核人项目经理3210中压10kV开关柜技术规格书版次说明目 录1概述41.1概述41.2范围41.3标准及规范42环境条件52.1环境温度52.2相对湿度52.3海拔高度53电气条件53.1电源参数53.2额定值54技术要求64.1结构64.1.1金属外壳64.1.2导线和配线系统74.1.3母线材质84.1.4排列及颜色识别94.1.5接地104.2断路器104.2.1额定值114.2.2结构114.3进线避雷器124.4安全装置124.5过电压浪涌吸收器124.6接地开关134.7保护及测量装置134.7.1电流互感器134.7.2电压互感器134.7.3零序电流互感器144.7.4继电保护与计量144.8防潮加热器154.9微型断路器154.10附件154.11温升154.12整柜电气参数154.13开关柜的接线方式.154.14主要外购元件165检验和试验166铭牌、涂漆及标识166.1铭牌166.2工作铭牌和功能标签166.3开关柜名称及铭牌166.4涂漆176.5装配标记177运输前的准备178技术文件和资料178.1图纸及资料目录178.2技术文件179技术服务189.1技术服务：189.2设备保用服务189.3培训：1810k开关柜数据表.191 概述1.1 概述本规格书适用于“渭河洁能公司双醋工程”中6kV供配电系统采用的金属铠装封闭式开关柜。本规格书对华陆工程科技有限责任公司承担设计的用于“渭河洁能公司双醋工程”中6kV供配电系统的金属铠装封闭式开关柜，提出了10kV金属封闭式开关柜功能设计、结构、安装和试验等方面的技术要求；提出了最低限度的技术要求，并未对一切细节做出规定，也未充分引述有关标准规范的条文，除特殊要求外，供货商应保证提供符合本规格书要求和有关国家标准的优质产品。 本规格书应与6kV系统图配合使用。总变电所6kV系统图07002-311-N热电站变电所6kV系统图07002-312-N循环水配变电所6kV系统图07002-313-N1.2 范围本规格书适用于高压金属铠装封闭式开关柜(以下简称开关柜)。1.3 标准及规范总的来讲，设备及材料的设计和制造应遵循相应的中国国家标准（GB）、IEC标准以及行业标准。只有当无相应的中国国家标准时，才能采用特殊标准。供货商提供的货物必须符合相关行业的标准、规范及技术条件的要求，并应完全符合本合同的要求。选用的标准，应是在招标文件发出前已颁布的最新版本。合同设备应至少符合但不限于以下最新版的国家标准：国家标准GB3906-20063.6kV40.5kV交流金属封闭开关设备和控制设备GB3909-89高压开关设备常温下的机械试验GB1984-89交流高压断路器GB11022-1999高压开关设备通用技术条件GB311.1 高压输变电设备的绝缘配合GB763 交流高压电器在长期工作时的发热GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB3804 3-63kV交流高压负荷开关GB4208 外壳防护等级(IP代码)GB14285 继电保护和安全自动装置技术规范GB1207-2006电压互感器GB1208-2006电流互感器GB156 标准电压GB191 包装、贮运标志GB11032-2000 交流无间隙金属氧化物避雷器GB/T16927.1 高压试验技术GB7354局部放电测量行业标准DL/T402 交流高压断路器订货技术条件DL/T403 12-40.5kV高压真空断路器订货技术条件DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T613 进口交流无间隙金属氧化物避雷器技术规范DL/T995-2006 继电保护和电网安全自动装置检验规程JB/T10609-2006 交流三相组合式有串联间隙金属氧化锌避雷器JB/T10496-2005 交流三相组合式无间隙金属氧化锌避雷器Error! Reference source not found.Error! Reference source not found.2 环境条件除非另有规定，开关柜应按下列环境条件设计及制造。2.1 环境温度 极端最高温度：42.2 极端最低温度：-16.7 最热月平均温度：26.7 最冷月平均温度：-0.7 年平均温度：13.42.2 相对湿度 月平均相对湿度70 % 最小相对湿度66 % 最大相对湿度79 %2.3 海拔高度 海拔高度1000m3 电气条件3.1 电源参数3.1.1 电源标称电压：6kV，电压波动范围5%3.1.2 电源频率：50Hz3.1.3 电源接线：3-相 3-线系统，系统中性点为消弧线圈接地系统。3.2 额定值3.2.1 开关柜接线系统为3-相 3-线系统。系统中性点为消弧线圈接地系统。3.2.2 开关柜标称电压：10kV3.2.3 开关柜最高电压：12kV3.2.4 开关柜额定频率：50 Hz.3.2.5 开关柜最大耐受短路电流:40kA3.2.6 控制和操作回路额定电压为：DC 220V3.2.7柜内照明、加热等辅助回路额定电压为：AC 220V4 技术要求4.1 结构4.1.1 金属外壳开关柜应具有保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。开关柜具有坚固的结构和足够的强度来承受柜内元器件的重量、由操作引起的振动等。开关柜柜体结构框架应采用进口敷铝鋅钢板。柜体采用组装式结构，用拉铆螺母和高强度螺栓连接而成，各功能隔室的隔板均可拆开。外壳的防护等级IP4X，断路器室门打开时，防护等级为IP2X。4.1.1.1 金属分隔板的最小厚度：相邻单元一次部件间为2.5mm；回路中主要一次部件间为2.5 mm。当使用绝缘材料时，材料应为阻燃型且其最小厚度为3 mm。分隔板应采用螺栓连接或焊接。当用螺栓连接时，不借助工具不能移开螺栓。4.1.1.2 为便于维护及元器件的插入及抽出操作，开关柜应带有门。门应带有锁具。带电部件如电缆连接部位应带有不借助工具不能移开的面板或带锁的门。在正常操作和维护时需要打开的盖板（可移动的盖板、门）不需要工具即可打开或移动，并加有适当的连锁装置来保证操作者的安全；为了便于日常维护，高压开关柜后盖板采用分离结构，上半部（母线室）用封板螺栓固定，下半部（电缆室）一侧加装合页，另一侧采用铁质手拧螺钉固定，在室内母线及电缆头带电的情况下不允许开门，接地转轴与后门必须联锁。4.1.1.3 开关柜外壳、门板及侧封板等采用冷轧钢板经纯化处理后采用静电喷涂，表面抗冲击且耐腐蚀。4.1.1.4 每面开关柜正面均安装状态显示器，带电监察指示器安装在开关柜后侧门板上。4.1.1.5 观察窗位置应便于观察者观察运行中的设备，并达到外壳规定的防护等级，观察窗使用机械强度与外壳相近的耐火透明材料遮盖，并与高压导电体保持有足够的电气间隙，电缆室观察窗达到验电功能。4.1.1.6 开关柜应带有用于安装及固定的底座。4.1.1.7 当开关柜处于插入状态时，其外壳防护等级为IP4X。4.1.1.8开关柜内各小室结构要求：1) 开关柜断路器室、电缆室均设防潮用的加热器，门上加密封圈并装设压力释放装置以便当开关柜产生内部故障电弧时释放压力和排放气体，保证操作人员和开关柜的安全。高压开关柜的同类产品必须通过型式试验。2) 各种手车采用专用推进和退出装置，操作灵活轻便。手车的工作、试验及隔离三种位置均应有位置指示。3) 断路器隔室：后壁静触头隔板应能随手车的推进和退出而自动打开和关闭。断路器室关门时，断路器同样可操作、通过门上观察窗可以观察隔室内所处的位置，合、分闸显示、储能状况，上下活门不联动，检修时可锁定带电侧活门，从而保证检修人员不触及带电体。4) 电缆室：室内装设避雷器，电流互感器，接地开关等，方便进出电缆室的安装和维护。柜内配制开缝的可卸式不导磁金属封板、变径密封圈及电缆固定架及接地母线。电缆隔室留一个供操作人员检查电缆及设备绝缘的小门，并设置闭锁装置（只有在接地刀闸合上时小门才能打开）。5) 继电器仪表隔室：安装继电器、仪表、控制线敷设线槽；小母线的安装及二次端子，控制线路敷设在有足够空间的线槽内，并有金属盖板使二次线与高压室隔开，该室左侧有为控制线预留的进出线槽，该室顶板上预留有小母线穿线孔，仪表室顶盖板可以翻转，以便于小母线的安装。6) 母线室：开关柜母线室加隔板，母线以高强度的螺栓联接，螺栓上下都配有防松垫圈，主母线和支母线用铜排制造，母线外部用绝缘套管覆盖。开关柜拼柜是贯穿主母线呈品字形排列，并用绝缘套管固定，柜顶小母线采用6黄铜棒。4.1.2 导线和配线系统额定电压为1000V以下的绝缘电线及其配线系统应遵循下列原则。4.1.2.1 开关柜内各小室导线要求金属封闭开关柜所用导线为1000V 阻燃聚氯乙烯绝缘多芯铜导线。一般要求用于控制回路的绝缘电线的截面为至少1.5 mm2，用于仪用互感器二次回路的绝缘电线的截面为至少2.5 mm2，软线终端处采用铜线鼻子压紧。通过门铰链连接的导线应有足够的挠性。4.1.2.2 颜色导线护套的颜色应遵循下表。专用导线，如屏蔽线或类似线可不遵循下表。回路护套颜色AC回路导线(包括一次低压回路)黑色 (1)DC回路导线蓝色接地线(2)黄绿相间色 (3)备注 (1) 当专用绝缘电线用于一次回路时，护套颜色可为黑色。(2)“接地线”是指用于回路或元器件接地的导线。(3) 当必须用绿色以外的颜色时，导线的两端应加绿色标记。4.1.2.3 配线系统金属封闭开关柜的控制和类似回路的配线系统如下：配线方式配线方式为线槽配线或捆扎配线。导线固定导线不应受金属部件挤压。导线连接导线的连接应避免出现导线开断、接触不良连接部件断开等情况。分支线导线的分支应在元器件的端子或端子排上。每个端子只容许接单根导线。接线端子所有二次端子均采用阻燃型铜端子。端子号标注应清晰规范，标识不易脱落。接线端子CT、PT端子牢固压接4 mm2导线，端子采用铜螺丝。装于易于接线的位置并装于封闭柜体内，应朝向柜门方向。相邻端子排之间至少有100mm的距离。端子排底部距引入电缆的盖板至少200mm。端子排应集中安装于标准导轨上，从前面接线，同时预留20%的端子裕量。配线的隔离导线应采用金属或绝缘线槽、电线管与高压回路隔离。用于门后的导线、跨接线和仪用互感器等元器件端子附近的导线可不按此要求。4.1.3 母线4.1.3.1 结构型式开关柜的主母线应按照在封闭的隔离小室内并应用镀锌钢板于其它回路隔离。4.1.3.2 载流量母排材料为优质电解铜，含铜率为99.95%以上，导电率良好，电场分布应均匀。母线打接处必须镀银。铜母线TMY，并应能在规定的条件下承受额定电流和短路电流。总变电所（311）主6kV段主母线载流量4000A，总变电所（311）气化装置6kV段母线载流量3000A，热电站变电所（312）6kV段母线载流量3000A，循环水变电所（313）6kV段母线载流量3000A，4.1.3.3 绝缘支持件绝缘支持件应采用相应电压等级的用无机或有机阻燃绝缘材料制成。其应有足够的强度承受有短路引起的震动。4.1.4 排列及颜色识别4.1.4.1元器件及导体的排列金属封闭开关柜内元器件及导体应根据AC回路的相别或DC回路的极性排列，柜内及试验端子排上的元器件从盘前看；一次回路导体从主开关装置的操作机构或类似方向看。(1) 根据AC回路的相别排列(a) 三相回路从左到右第一相，第二相，第三相，中性线从上到下第一相，第二相，第三相，中性线从前到后第一相，第二相，第三相，中性线三相的旋转方向依次为第一相，第二相，第三相，中性线。(b) 单相回路从左到右第一相，中性线，第二相从上到下第一相，中性线，第二相从前到后第一相，中性线，第二相(2) 按DC回路的极性排列从左到右正极(P),负极(N)从上到下正极(P),负极(N)从前到后正极(P),负极(N)4.1.4.2 颜色标志一次回路导体的颜色标志应根据相别或极性标识，其端部或部分导体所涂颜色如下:(1) 根据AC回路的相别排列(a)三相回路第一相黄色第二相绿色第三相红色中性线黑色(b) 单相回路第一相红色中性线黑色第二相蓝色从三相回路中分支出的单相回路的颜色与分支前相同。(2) 按DC回路极性正极(P)红色负极(N)蓝色4.1.5 接地为保证维修工作人员和设备的安全，需接地或供接地的回路中所有部件都应事先接地，不包括高压开关柜分开后能触及的可移开或可抽出的部件(断路器)。接地回路所能承受的峰值耐受电流和短时耐受电流应与主回路相适应；专用接地导体应承受可能出现的最大短时耐受电流；接地汇流排以及与之连接的导体截面，应能通过铭牌额定短路开断电流的87%。4.1.5.1 接地母线沿所有高压开关柜整个长度延伸方向设有专用的接地导体，该接地导体与主接地网相连，接地铜排不小于TMY50X4。4.1.5.2 接地导线接地导线的最小截面见下表：回路mm2仪用互感器二次回路2.5其它64.1.5.3 金属外壳接地金属外壳的每一单元应与接地母线可靠连接。非带电的金属部件如隔板应通过金属螺栓或焊接与外壳可靠连接。门铰链应为金属材料。4.1.5.4 可抽出部件的接地可抽出断路器、互感器等的面板或框架应与接地母线可靠连接且当可抽出部件抽出时，接地线应便于移开。4.1.5.5 固定部件的接地固定式断路器、互感器等的面板或框架应与接地母线可靠连接。无外壳的隔离开关、电流互感器等的固定底座应采用金属固定螺栓接地。4.2 断路器断路器采用真空断路器,其最小额定短路开断电流为40kA。4.2.1 额定值遮断方式:真空开断电流:40kA控制电源:DC 220 V型式:抽出式合闸方式:电动弹簧操作，直流电机储能，自由脱扣及防跳机构。跳闸方式:电压线圈跳闸或手动跳闸。真空断路器技术条件序号参数名称参数值序号参数名称参数值1型号进口、合资品牌12热稳定电流及时间（kA/s）40/32额定电压（kV）1013跳、合闸控制电压（V）DC2203最高工作电压（kV）1214分闸时间（ms）35554额定电流（A）1250,2000,400015合闸时间（ms）40605额定频率（Hz）5016额定短路电流开断次数5061min工频耐压（kV）4217机械寿命30000次7雷电冲击耐压（kV）7518断路器重量（kg）8沿面爬距（mm）22019操作冲击力（kN）9额定短路开断电流（kA）4020制造厂10额定短路关合电流（峰值）（kA）12521过电压保护装置参数及制造厂系统电压：6kV11动稳定电流（峰值）（kA）12522操动机构弹簧操动机构断路器应带有动作计数器及试验开关。4.2.2 结构4.2.2.1 开关柜柜体结构型式：铠装型移开中置式交流金属封闭开关柜。断路器为原装进口，断路器应提供相应的入关报税手续。4.2.2.2 一次回路隔离装置(1) 断路器的结构应为可抽出式并具有三个位置：运行、试验和隔离，三个位置件应有可靠的电气和机械联锁。并且应带有三个位置的指示器件。(2) 可抽出式断路器应带有具有隔离开关功能的自耦型隔离器件并且可在不接触带电部件的情况下打开。在连接位置，可抽出式断路器应固定牢固以防止由故障电流引起的电动力、振动等引起的位移或接触不良。在试验和断开位置也不应发生由振动引起的位移。4.2.2.3 控制回路隔离装置可抽出式断路器的控制回路应带有手动耦合或自耦型连接的隔离装置。手动耦合型连接的隔离装置应能防止误操作发生。带电部件不应突出且当断开时应不会引起电气震动或短路。开关装置插入时应能自动连接自耦型隔离装置。当开关在试验和抽出位置时，二次回路可接通或断开。4.2.2.4 外框接地触头可抽出式断路器的外框接地触点应为自耦型且当一次回路隔离装置安全断开之前应保持可靠接触。4.2.2.5 联锁开关设备内装有安全可靠的联锁装置，完全满足五防的要求：仪表室门上装有提示性的按钮或者KK型转换开关，以防止误合、误分断路器；断路器手车在试验或工作位置时，断路器才能进行合分操作，在断路器合闸后，手车无法移动，防止带负荷误推拉断路器；仅当接地开关处在分闸位置时，断路器手车才能从断开位置移到工作位置；仅当断路器手车处于断开位置时，接地开关才能进行合闸操作；接地开关处于分闸位置时，下门和后门都无法打开，防止无入带电隔离；断路器手车确实在试验或工作位置而没有控制电压时，仅能手动分闸，不能合闸；断路器手车在工作位置时，二次插头被锁定不能拔出；各柜体均装有电气机械联锁。4.2.2.6 互换性所有由同一制造厂制造的具有相同型号和额定值的可抽出式断路器应能互换。4.3 进线避雷器进线避雷器应为可抽出式并且其极限电压应低于开关柜的绝缘耐压水平（BIL）。4.4 安全装置在固定时结构上应提供自动遮板。当自耦型一次回路隔离装置从连接位置移开时，该遮板应能遮挡带电的固定触头以确保人身安全。4.5 过电压浪涌吸收器过电压浪涌吸收器应安装在每条使用真空断路器的馈电回路的电缆侧以保持在操作状态下过电压在允许的范围内,须满足以下要求：1） 保护器放电时的电压峰值不大于设备相间绝缘水平和相对地绝缘允许值，相间保护特性与相对地保护特性相同；2） 保护器动作后的残压等于保护器放电时的电压峰值；3） 冲击系数等于1，在各种电压波形下动作值相同；4） 操作过电压冲击次数不少于105；5） 采用阻燃绝缘材料，封闭型结构。4.6 接地开关接地开关的分、合闸操作位置应明显可见且带有分合闸位置指示器。安装于高压开关柜中任何型式的接地开关，其关合短路电流的能力和短时耐受电流及短路持续时间均应与高压开关柜的铭牌相匹配。在每条馈电回路的电缆侧应提供能承受相应短路电流的机械联锁型接地隔离开关。4.7 保护及测量装置4.7.1 电流互感器互感器应固定牢靠，且应采取隔离措施，当柜中其他高压电器组件行异常时，互感器仍应能正常工作。互感器的伏安特性、准确度级及额定负载均应能满足设计继电保护及仪表测量计量装置的要求。电流互感器的短时耐受电流及短路持续时间、峰值耐受电流均应满足高压开关柜铭牌的要求。(1)额定值型式:浇铸型准确级:保护回路为10P级，测量回路为0.5级（空分回路为0.2级）二次电流:1A(5A)短时耐受电流:40kA容量:计量、测量20VA，保护30VA(2)结构通常用于保护回路和测量回路的电流互感器应分开提供（除微机保护有特殊要求）。电流互感器的二次回路应带有试验端子。4.7.2 电压互感器(1)电压互感器：6kV抗铁磁谐振电压互感器（装设微机消谐装置）。型式:浇铸式, 可抽出型准确级:0.5级一次侧电压:6kV二次侧电压:100V(2) 接地电压互感器型式:浇铸式, 可抽出型准确级:1.0 级一次侧电压:6kV二次侧电压:100V(3) 结构电压互感器的二次回路应带有试验端子。电压互感器必须有防止铁磁谐振的措施，其高压侧应装有防止内部故障的高压熔断器，熔断器的开断电流应与高压开关柜铭牌参数相匹配，且便于熔断后更换熔断件。（4）励磁特性：要求有较高的饱和点，在1.2倍额定电压时不饱和。 可抽出式一次回路隔离装置可抽出式辅助器件应带有具有隔离开关功能的自耦型隔离器件并且可在不接触带电部件的情况下打开。可抽出式辅助器件在连接位置时应牢固固定以防止由震动等引起的位移或接触不良。自耦型隔离器件的带电的固定触头应放置在内部以防止在移开可抽出式部件后接触到它。 可抽出式控制回路隔离装置在可抽出式电压互感器的二次回路和第三线圈回路应提供手动耦合或自动耦合型隔离装置。手动耦合型连接的隔离装置应能防止误操作发生。带电部件不应突出且当断开时应不会引起电气震动或短路。开关装置插入时应能自动连接自耦型隔离装置。当一次回路处于连接位置时，该装置不应断开。 可抽出式接地触头可抽出式辅助器件的接地触点应为自耦型且当一次回路隔离装置安全断开之前应保持可靠接触。4.7.3 零序电流互感器采用用故障保护的零序电流互感器。型式：浇铸型4.7.4 继电保护与计量保护继电器应为基于微处理器和可编程单元。继电器单元根据相应的二次原理图用于保护、控制、测量及监视。该单元应包括允许操作人员“读”或“写”所有相关功能的键盘和LED显示器。继电器单元应安装在每一开关柜的专用小室内。联锁及跳闸回路应采用硬接线的辅助接点而不用中间继电器。断路器、接触器和继电器应带有备用接点并应接至主端子排。综合保护单元由买方自备。4.7.5 两路电源之间切换本工程6kV系统均为单母线分段结线，正常母联断开，两路电源同时供电，两条电源进线和母联之间须进行自动切换；在某电源进线故障时，为保证工艺设备可靠运行，减少停电时间，采用无扰动稳定控制装置实现两电源之间自动无扰动切换。4.8 防潮加热器为防止在正常运行条件下开关柜内结露，开关柜内应带有防潮加热器。防潮加热器应安装在开关柜垂直部分的底部并由单独的微型断路器保护。加热器由温度控制器自动控制。4.9 微型断路器开关柜内交流二次回路保护采用微型断路器，对用于直流二次控制回路选用专用保护型直流微型断路器，并带辅助开关和报警开关。4.10 附件开关柜应带有下列附件:(1) 底座(2) 固定螺栓(3) 安装及拆除用的吊耳(4) 其它标准配件4.11 温升开关柜内元件的温升应不超出所采用标准的允许温升极限。大于等于2000A断路器加触头测温装置，该装置具有通信功能。4.12 整柜电气参数序号参数断路器柜1柜体型式铠装型移开中置式交流金属封闭开关柜2额定电压(kV) /最高电压(kV)10/123额定频率(Hz)504额定电流a)主母线额定电流（A）3000,4000b)母线热稳定电流(有效值)40kA 4sc)母线动稳定电流（峰值）125kAd)各回路开断短路电流周期分量（有效值）开断时短路电流非周期分量百分值40kA405操作电压DC220V6基准绝缘水平a)冲击耐压（kV）60b)1min工频耐压（kV）307接地母线额定电流（A）8装置总重量（kg）1200kg9外形尺寸(宽X深X高)mm宽度800mm（小于2000A）宽度1000mm（大于2000A）10防护等级IP4X注：开关柜体为合资柜体或国产柜体（报价时分开报），断路器应提供10开10闭辅助开关接点。4.13 开关的接线方式开关的接线方式：后接线4.14 主要外购元件序号名称规格型号生产厂1BOD过电压保护器BSTG系列或SHKZTB系列上海一天电气有限公司、凯立上海合凯电力保护设备有限公司、安徽华然电力设备有限公司2电压互感器JDZX9-6系列大连第一互感器有限责任公司3电流互感器LZZBJ-10kV系列LMZB-10kV系列大连第一互感器有限责任公司4零序CTMG-LJ系列保定迈科特电气有限公司5电压互感器消谐器MG-600WX保定迈科特电气有限公司6开关状态显示器（带温湿度控制）ZH-KZQ-2000、BT-2600、TF6000B西安众恒科技、陕西百世特科技有限责任公司 、江阴市中瑞电子有限公司7数字电量显示表JSD系列西安浐河自动化工程有限公司8微型断路器C32H-DC施耐德9按钮、信号灯、转换开关ADA系列艾达电器10无扰动稳定控制装置TPM-300系列合富机电科技发展有限公司11二次接线端子魏德米勒电联接有限公司5 检验和试验开关柜应根据所采用的标准规范进行常规出厂试验以确保开关柜无电气和机械缺陷。除上述试验外，还应进行运行试验以确认断路器的合闸与跳闸操作、自动切换系统、测量系统、继电保护装置以及其它控制系统的正常运行。6 铭牌、涂漆及标识6.1 铭牌开关柜应带有固定在非移动部件上的铭牌。铭牌应由耐腐蚀材料制成并标注所采用标准规范规定的参数。6.2 工作铭牌和功能标签高压开关柜的铭牌，至少应包括以下内容： 制造厂名称和商标 型号、名称和出厂序号、出厂日期 额定参数 设计等级和防护等级6.3 开关柜名称及铭牌6.3.1 开关柜的每一单元应带有标明单元用途及名称的铭牌。具体要求如下(1) 型式: 黑色字体，白色聚丙烯底板(2) 尺寸: 根据所采用的标准规范要求，所有单元的尺寸相同(3) 字体 : 黑体.(4) 文字: 与单线图上标注的相同(5) 位置: 每一单元的前面和后面6.3.2每一设备应带有功能标签或标号牌，上面的文字应与控制回路图中相同。可抽出式保护继电器和插接式继电器的固定部分和可移动部分均应带有功能标签或标号牌。6.4 涂漆所有要求涂漆的表面均应进行防锈处理并涂防锈底漆。开关柜采用亚光漆。涂漆材料及方法应根据所采用标准规范进行。开关柜的表面颜色应由供货商提供色标，由业主确认。6.5 装配标记6.4.1 开关柜及其槽钢底座应作适当标记以便现场安装。6.4.2 以非装配状态运输的开关柜应带有相应的组装标记以便现场装配及安装。7 运输前的准备运输前，开关柜应用塑料薄膜包装以防进水，然后用木板可靠包装以防在运输及以后的储存中损坏，包装箱内应增加防水防潮隔层。易损部件如指示仪表和保护继电器应作特别保护以防损坏。开关柜在出厂前应组装调试，再分开运输。8 技术文件和资料8.1 图纸及资料目录1) 系统一次供电图。2) 系统配置图及设备特征和功能说明。3) 所提供设备的技术规格样本。4) 投标商对所提供设备采用的标准。5) 投标商所提出设备的明细表及分项报价。6) 所提供设备的地基图及外形尺寸图。7) 提供图纸及资料目录（共5套）。提供可编辑的CAD电子文挡。8) 应提供相关图纸，以明确开关柜数量。9) 投标商出示国家高压电器检测中心的断路器、开关柜的型式试验报告证书8.2 技术文件1) 提供设备（手车、断路器等）的详细安装、操作及维护说明书（共5套）。2) 对相关专业的工程设计要求。3) 设备安装检测标准。4) 设备试运行检测标准。5) 对电气高压室的特殊要求。9 技术服务9.1 技术服务：1) 设备到达买方指定地点后，卖方派员到现场参加开箱验收。2) 在设计期间卖方应到买方处进行一次沟通设计意图的设计联络。3) 卖方负责派专业技术人员赴买方现场指导设备安装，调试和投料试车的技术指导。要求在计划内达到正常运行，并及时提供符合规定的备品备件。4) 供货范围内的安装指导：与买方（或买方安装单位）商讨安装计划，现场解决供货设备与供货有关的问题，指导买方（或安装单位）人员应用卖方提供的图纸，安装，维护操作手册。5) 协助试车和投料开车：按工程进度安排进行各阶段（试车、通水、通汽和投料开车，性能考核等）的试车时间进行。6) 在制造过程和试车阶段应与自动化微机保护厂商密切配合，做好相关协调工作。9.2 设备保用服务1) 卖方的所有设备（包括系统的软件）都要有12个月的保用期，保用期从该设备验收合格的签字日开始计算。2) 保用期内因产品质量出现故障，卖方要派人24小时内到达现场更换该设备，所有费用由卖方承担。3) 更换的新设备，从更换之日起保用12个月。4) 卖方提供随时解答买方疑难问题的服务。5) 卖方能提供24小时内到达现场的快速服务。6) 具有及时提供备品备件的能力。7) 卖方提供设备制造建设时期内的备品备件。8) 卖方提供验收合格后2年的备品备件清单。9.3 培训：卖方必须为买方培训设备的维修人员，并在投标书中提出详细的培训计划。10kV开关柜数据表一般要求标准规范数量见附图6kV系统图设计条件最高温度. : 42.2C最低温度. : -16.7C相对湿度: 70%海拔高度: 小于1000 m电气条件电压: 6kV频率. : 50 Hz 中性点: 不接地直接接地控制电源 AC , 50Hz DC 220 V 110 V特殊要求技术条件额定电压(kV)10最高操作电压 (kV)12额定绝缘水平工频耐压: 42kVBIL: 75kV额定电流(A)主母线: 见单线图, 分支母线: 见单线图短路容量（40） kA, 3s母线材质铜母线铝母线柜体结构固定式手车式(中置式)断路器类型真空断路器VCB SF6 断路器少油断路器控制回路保护熔断器 MCB 其它辅助接点常开型: 10, 常闭型: 10防护等级 IP20 IP30 IP4X IP2X 断路器开门涂漆其它封闭母线桥（参见变电所布置图及配置图）制造厂资料制造厂开关柜型号尺寸 (mm)W x H x D : 操作机构电磁型 / 弹簧储能型控制电源合闸回路: AC / DC, 220 V, A跳闸回路: AC / DC, 220 V, A总重 (kg)备注。
