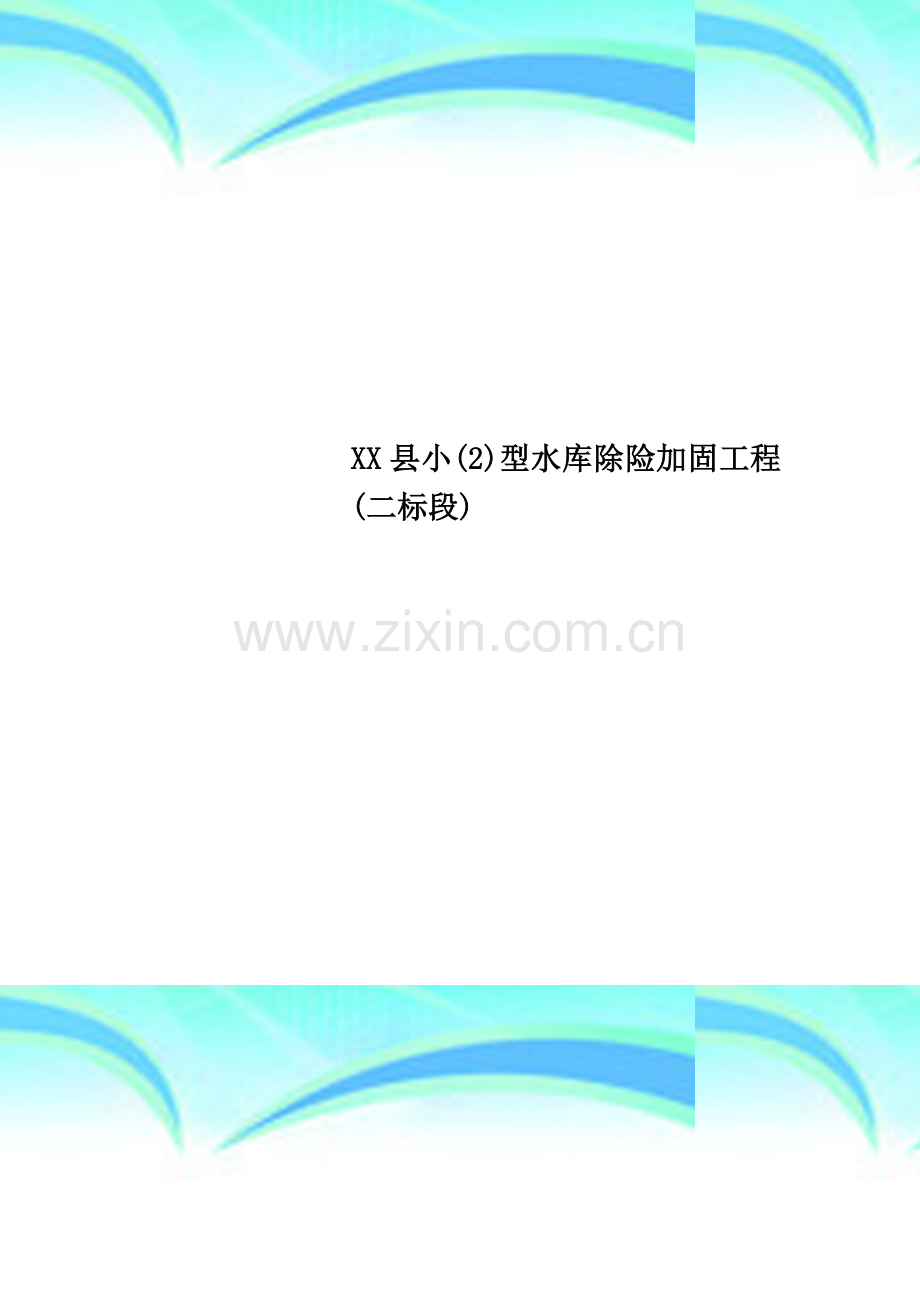

XX县小(2)型水库除险加固工程(二标段).doc

XX县小(2)型水库除险加固工程(二标段)

———————————————————————————————— 作者：
———————————————————————————————— 日期：

2

个人收集整理 勿做商业用途

XX县小（Ⅱ）型水库除险加固工程（二标段）

施工组织设计

施工单位：吉林省XXX水利水电工程有限公司

二O 一三年八月十八日

一、工程概况
XXX县小（II）型水库除险加固工程（二标段）主要是XXX水库、XXX水库、XX水库、XXX水库工程，十三队水库位于松花江流域,辉发河水系,位于三统河中小游右岸支流平沟的支流太平沟上，是一座以灌溉、防洪为主、兼顾养鱼等综合利用的小(II)型水库；接官厅水库水库位于吉林省XXXXXX境内是一座以灌溉、防洪为主、兼顾养鱼等综合利用的小(II)型水库；东沟水库位于三统河右岸一支流大坦平沟上，一座以灌溉、防洪为主、兼顾养鱼等综合利用的小（II)型水库；义隆水库工程位于三统河上游右岸支流上上,位于XXXXXXXX东是以防洪灌溉为主的小（II）型水库。
二、工程总体布置
布置原则:
结合本工程的施工条件、施工环境及施工特点，施工布置拟按以下原则进行：
根据本工程的规模、特点、施工环境及施工条件，拟定本工程的施工总布置原则为：
(1）所有的生活、生产临建设施及施工道路布置均按招标文件要求及发包人提供的各种条件进行规划布置。
(2）临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简,以降低工程造价，并尽量减少外部因数对工程施工的干扰和影响。
(3）施工布置做到能充分发挥生产能力，满足施工总进度和施工强度的要求。
（4）按国务院、省部有关文件及规定,所有的施工设施布置要体现安全生产、文明施工。
（5）各施工设施区均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害。
2。1施工道路
本工程位于XX县XXX镇、XXX镇、XXX乡境内，地形起伏比较平坦.起伏不大。XX至XX、XXX镇至XXX公路经过各水库所在乡镇，村屯之间有水泥连接，交通便利，村屯与水库之间为田间机耕路连接，交通不便,我单位在开工前对交通不便的田间机耕路进行硬化，保证交通通畅.
2.2施工营地布置
本工程根据现场情况及特点，办公生活区尽量布置在水库所在地村屯，租用民房做为宿舍,如果村屯离水库较远，不能满足施工要求,我单位在现场建筑临时房屋做为宿舍。临时房屋的布置要满足安全文明施工和环保的要求。
2.3施工场地布置
根据建设单位征地范围和现场施工需要，在保证施工安全和工程质量和减少占地的情况下进行布置，场地四周布置排水沟，水泥仓库，搅拌站进行地面硬化。
2.4施工用电
施工期间尽可能使用电网供电,如果不具备电网供电要求,项目自行配备发电设备供电.
2.5施工用水
施工期间可以使用河水做为施工水源,生活水源从工地以外运输。
2。6施工用风
项目部配备2台空压机（1m³），保证工地用风要求。
2.7施工通信
项目部技术管理人员，每人配备移动电话一部,随时和监理、业主保持联系。
三、工程总进度计划
3.1编制原则
(1)满足工程总进度和工程控制性工期要求。按照本工程规定的合同控制工期要求，做好施工总体规划，科学合理地安排施工程序及其施工进度，确保节点工期及合同总工期。
（2)抓住关键线路,突出重点.根据合同规定的各控制性工期要求，确定施工关键线路，紧紧围绕施工关键线路组织施工，在确保关键项目施工进度的同时，统筹兼顾,使本工程整体协调推进；
(3）优化资源配置，充分体现均衡施工的原则。合理安排组织各项作业，提高施工生产效率，加快工程施工进度；采用适中的施工强度指标安排施工日程,对不可预见因素留有一定余地，并在施工中力求实现均衡生产，文明施工；
（4）充分考虑本合同工程的施工特性，理清各构造物之间的相互关系，合理安排工期。
(5）按照我单位的施工管理水平及已建类似工程施工经验，合理地进行人、机、物等各种资源的配置;
(6)按照同类工程施工技术水平，详细进行施工规划，保证进度计划在技术上的可行性。
3.2编制依据
（1)XXX县小(Ⅱ）型水库除险加固工程（二标段）施工合同.
（2）依据国家有关规程、规范的要求。
3。3施工总进度计划安排
根据合同工期(2013年06月30日至2013年12月30日）的要求和XX县水文气象的特点,我单位承担建设的四座小（Ⅱ)型水库有农业灌溉要求，7月份～8月份正值主汛期,历年来这段时间雨水大，针对上诉不利条件，我单位确定主体工在2013年8月10日以后进行主体施工,2013年10月20日前所有混凝土工程全部完工，2013年11月20日之前所有主体工程完工，2013年11月30日工程完工。
3。3保证工期措施
为了保证本施工组织设计所提出的各项施工进度能得以实现,在以下几方面采取具体的工期控制措施如下:
（1)建立、完善项目经理部经济责任制，采用科学的管理机制，层层落实工期目标责任制,工期与专业队伍职工的利益挂钩，用经济手段调动职工的积极性。
（2）实行目标控制，节点考核：在整个施工过程中运用网络技术，以合同工期和各控制性工期为目标编制出总网络，并将目标划到接点上层层分解给各作业层，各作业层根据总网络的要求，进一步细致地编制自己的“子网络”和工序衔接网络,使作业层的每一专业、每一工序、每一工种的作业都在网络中运行,工程进度始终置于总目标控制之下.
（3)在施工项目的实施进程中，实行施工进度控制，进度控制人员经常地、定期地跟踪检查施工实际进度情况，收集各项工程进度材料进行统计整理和对比分析，确定实际进度与计划进度的关系，及时调整并将结果上报,以确保各个阶段性控制工期按期完成。
(4)运用科学手段，合理安排各分项工程的施工计划，严格执行整个工程的月度和周度的施工作业计划，使工程按计划有序进行。
（5）科学管理,合理安排调配劳动力、机械设备、资金，避免窝工，浪费现象，加强机械维修和保养，使人力、物力、财力发挥最大效益。
(6)尊重、执行监理工程师意见，遵守施工规范,搞好与当地政府的关系，使工程施工能顺利进行。
(7）重点抓好几个关键工序的施工进度控制，做到周密计划，确保总工期。
（8）做好施工材料采购和供应。对供货周期长的材料，应提前做好采购计划，及时定货；对于施工用的主要材料如装置性材料、电焊条、型钢、钢板、氧气、乙炔气、油漆等应有足够的储备，保证材料供应及时、充足。这样为工程施工按计划进行提供了材料上的保障。
（9）施工高峰期适当增加劳动力，采取有效的赶工措施，如适当延长工作时间，分班作业，广泛开展劳动竞赛，充分调动广大职工的积极性,提高工作热情，为工程按期完工提供人力资源上的保障.
（10)加强施工设备的维修和保养，对于施工用的主要施工设备，如焊接设备、运输设备、起重吊装设备、机械加工设备等除按规定进行定期维修保养外,还要利用工程施工中的设备空闲时间及时对其进行维修和保养，确保工程施工过程中的施工设备运转良好，为工程施工的顺利进行提供充足良好的设备资源保障.
(11)雨季制订切实可行的施工计划和措施，做到计划合理，措施得力，确保雨季施工进度按计划进行和工程施工质量及安全.并且注意抓好施工材料的储备。
（12)加强材料的计划供应工作，确保工程所用材料（特别是装置性材料、焊条、临时支撑用钢材、氧气、乙炔气等）保质、保量、及时运至工地并具有充足的储备量,保证施工的需求。认真作好进场材料的检查检验工作，不合格的材料立即清理出场,并及时补充合格的材料.保证施工期间的物资供应是保证工期的物质保证，机械物资科设专人负责采购供应材料。在资金使用上，工程款做到专款专用，重点运用在材料和人工费支出上。
(13)直接影响工程施工进度的主要施工机械为汽车起重机、载重汽车、电焊机、卷扬机、小型车床等，保证这些设备的数量、设备完好率是保证工期的关键因素。因此，一方面要调入状况好的施工机械进场,另一方面在施工过程中，做好机械设备的检修、维护工作，使机械设备在良好状态下运行,发现有故障的机械，不能正常施工的或效率降低的,立即更换。
四、施工管理机构及资源配置
为了加强统一管理，保证工程质量和工程进度，本工程将成立项目经理部,实行项目管理,全面负责本合同段工程施工的指挥、协调和组织管理工作，确保工程快速、优质完成。项目部设项目经理、项目副经理、总工程师等领导层,及4个职能部，即工程技术部（含测量队）、质检部、安全文明施工部、详见《施工组织机构框图》。

项目部经理

技术负责人
项目副经理

工程部
质检部
安全生产文明施工部
设备物资部

XX队水库工区

金属结构和机电设备安装施工队
砌筑工程施工队
混凝土工程施工队
土石方工程施工队

4。1施工管理机构职责
（1）项目经理职责
项目经理是本合同工程施工的全权代理人，是协调各方关系的桥梁和纽带。项目经理对本工程施工行使管理权，对项目目标的实现承担全部责任.项目经理的基本职责主要有：确保项目目标的实现，保证让业主和监理人满意；制定项目总体控制计划和阶段性目标；组织精干高效的项目管理班子；及时决策；履行合同义务，监督合同执行，处理合同变更，对项目部各职能部门的工作进行考核和评价。
(2）项目副经理职责
项目副经理受项目经理领导，主要负责全项目生产过程的协调与控制.
(3）总工程师职责
受项目经理领导，对全项目工程质量、施工技术、测量、试验等工作负全面技术责任，指导工程技术人员开展有效的技术管理工作；负责新技术、新工艺、新设备、新材料及先进科技成果的推广应用，解决工程施工中有关技术难题,督促检查各项质量计划的实施。
(4）部(室）职责
工程部在总工程师的直接领导下，负责本项目施工的技术指导、工程测量、工程试验等工作,编制施工组织设计,进行施工技术交底工作和质量控制,及时发现并处理施工中的技术问题；并参与管理测量队、试验室工作。
质检部在总工程师领导下,负责工程施工质量安全管理工作.组织编制项目质量计划，并督促、检查有关部门执行质量计划，协调有关部门的质量管理工作。收集、整理有关质量信息，掌握质量动态，进行质量分析和评价。对施工过程中的质量进行检查，开展工序控制，严格完工检验。
安全生产文明施工部负责工程施工安全及文明施工管理工作，编制施工安全及环保措施计划，定期进行施工安全及环境保护的检查，及时提出整改措施并监督落实。
设备物资部负责项目施工所需仪器设备物资采购及施工设备的进退场工作，对施工设备维修进行技术指导，负责编制配件、仪器设备物资采购计划，负责配件及仪器设备物资的采购、运输及保管工作.
各工区根据施工内容配备相应的施工队,各施工队负责如下工作.
土石方工程施工队：负责所有永久性工程与临时工程的土石方开挖、填筑任务及相应料场、渣场的施工任务，负责各种路基、路面工程的施工任务。
混凝土施工队：负责混凝土生产、现场浇筑、预制、养护及保护等施工任务，混凝土施工队下设木工板，钢筋班。
砌筑防护施工队:负责房屋建筑与装修工程、各种防护工程、各种护砌工程及其它砌体工程的施工任务.
金结施工队：负责所有金属结构件及相应预埋件的制造、安装与调试任务。
机电施工队：负责所有机电及电气设备的安装与调试任务.
4.2设备配置
根据本标工程量及工程进度需要，本工程主要施工设备见表
施工机械配备表
序号
名称
规格
数量
备注
1
自卸汽车
5t
4

2
机动翻斗车
1t
1

3
挖掘机
大禹225
1

4
装载机
Luyu920f
1

5
搅拌机
500型
1

6
泥浆泵
6寸
1

7
泥浆泵
4寸
2

8
水泵
2
3

9
钢筋弯曲机

1

10
钢筋调直机

1

11
钢筋切断机

1

12
发电机
50kw
1

13
空压机
1m³
1

14

投入劳动力表
序 号
工 种
人 数
1
技术人员
3
2
现场管理人员
1
3
木工
8
4
钢筋工
6
5
砌筑工人
15
6
力工
20
7
其他
3
合计

56

主要材料和水、电需用量计划表
名称
规格
计量单位
数　　量
备注
总量

水泥
42.5R
t
200

砂

m3
250

碎石

m3
460

块石

m3
620

五、主体工程和重要临时工程施工方法和措施
5。1重要临时工程
本工程重要临时工程主要指施工排水及导流工程。
(1）概述
本工程施工排水及导流主要采用填筑围堰挡水，铺设排水管导流。本标段各水库首先进行灌溉洞施工，填筑围堰挡水，沿灌溉洞开挖处铺设排水管及利用溢洪道导流.灌溉洞完工后修建溢洪道时采用灌溉洞导流。
（2）施工方法
1.前期准备工作
保证进场施工机械设备的配套、适用性，性能及维护保养状况良好;作好组织准备，组建现场专业水情组，通过业主与当地水文局下属水文站点专业机构建立联系、与业主和监理工程师建立水情资料通报共享渠道,负责适时监测上下游水位、流速、水面宽度等，及时向有关部门、责任人报告水位及水面宽度等数据，保证现场施工指挥系统指令的准确性和时效性。
2.测量放线
在接到监理单位提供的测量基本数据后，校测基本控制点和基线的测量精度，并复核其资料和数据的准确性。水下部分围堰填筑前，首先由测量人员对水下原始地形进行测量，并按图纸及工程测量精度要求进行测量放线，在纵向围堰上设置明显的标志，标明上、下游围堰的中心线的位置及堰顶宽度.水上部分围堰填筑,由测量人员沿沿轴线方向每隔一定距离施设样架。
3.围堰填筑
围堰填筑与土方开挖相结合，采用1m³反铲挖掘机挖装10t自卸汽车进占上料，卸料后，由74kw推土机向前平料，填筑料填筑厚度按碾压试验为准,采用74kw拖拉机进行碾压，以1m³反铲修坡，来保证填筑坡度.
在堰面上布置水管进行洒水作业，先洒水后碾压。拖拉机的行驶方向平行于堰轴线，碾压方法为进退错距法,相邻作业面的搭接接缝处设定标记,以防漏压、欠压和过压。相邻作业面进行骑缝碾压，碾压宽度平行于堰轴线方向不小于50cm，垂直堰轴线方向不小于1.5m,碾压边搭接宽度大于40cm，对于局部振动碾难于碾及的地方，用小型蛙夯进行夯实.
4.草袋护面施工
为防止冲刷，采用草袋土堆放，草土袋护坡施工与堰体填筑施工同时进行，汽车从填筑面上向坡面直接卸料,边填筑,边整坡。
5.围堰的维护
围堰形成之后,设专人定期对围堰进行检查和维护，对渗漏性较大处及时进行防渗处理。
6。围堰拆除
采用倒退法进行拆除，采用1m³液压反铲进行挖除，10t自卸汽车运弃料至渣场。
7.施工排水
围堰闭气后对基坑内的水进行排除，开挖后随后进行施工期间经常性排水。基础开挖完成后，沿基础建基面外边线设排水沟、集水井，设固定泵站排水至围堰外.
5。2土方开挖
本工程土方开挖主要指土坝土方开挖、灌溉洞土方开挖及溢洪道土方开挖.
（1)施工方法
采用人工配合1m³挖掘机挖土，甩至一侧进行堆放,等待回填时使用，剩余土料装10t自卸汽车运输至填筑部位或弃料场。当挖掘机开挖至设计线30cm左右时，停止机械开挖，辅以人工清理开挖面.
在开挖过程中,施工排水采用明排（沟坑结合)方式。根据现场情况，顺基坑开挖纵轴线方向，沿着基坑两侧坡脚开挖纵向排水沟（深40cm,宽30cm），并根据各基础渗水情况，采用人工在基坑底部挖浅沟形成沟网并排向纵向排水沟；在基坑最低处且必须在基坑以外设置集水坑，集水坑底高程比排水沟底高程低1。0m，以便于集水，集水坑内设置污水泵排水，确保施工期间干地施工.
基础开挖过程中发现地质情况与设计有较大差异时，应及时通知设计部门，协同设计和勘探试验单位进行补充设计或作补救措施，以制定专门的施工工艺。
土方明挖过程中，如出现裂缝和滑动迹象时,应立即暂停施工和采取应急抢救措施，并通知监理工程师.必要时,应按监理工程师的指示设置观测点，及时观测边坡变化情况，并做好记录。

（2）施工工艺流程
施工准备→测量放样→机械开挖→堆放→余土运输
（3）施工控制依据
1。《建筑工程质量检验评定标准》GBJ301-88；
2.《地基与基础工程施工及验收规范》GBJ202—83；
3。《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999；
4.《水利水电工程施工测量规范》SL32—93；
5.《水利水电工程施工质量评定规程（试行）》SL176—96
6。《水利水电建设工程验收规范》SD223-1999；
7。《水利水电基本建设单元工程质量等级评定标准》SDJ249—88;
（4）保证质量技术措施
根据工程地形、地质特点及招标文件、图纸要求安排施工程序，力求安排合理，确保工程保质、保量，按期实现.
开挖前,需对原始地貌进行复测，并报送监理工程师签证，同时根据设计图纸要求,完成开挖区周边截水沟等排水工程的施工.
由测量人员按照设计要求放线，并核实开挖断面。按照设计要求完成上部临时截水沟开挖,临时性截水沟应在开挖前施工完成。
开挖时，应遵循自上而下顺序进行，严禁反序开挖。施工时随时做成一定的坡势，以利于排水.
雨季施工时，作好必要的排水设施,有效防止雨水冲刷和侵蚀开挖边坡.对临时开挖边坡，雨季时应加强观测，遇有可能产生滑坡、崩塌的边坡，应及时报告，禁止人员、车辆停留在危险区域。开挖到有地下水渗出时，应及时采取疏导和保护措施。
土方开挖施工过程中，如果出现裂缝和滑动迹象，应立即停止施工并采取有效的应急抢救措施.
土方边坡按设计坡比开挖，人工修整边坡，以达设计要求。
（5)施工期临时排水
提前做好排水设施:在土方开挖前，要经监理工程师批准,加设临时性截水沟，按施工图要求开挖并完成上部截水沟的施工，并在开挖前完成。
及时排除地面积水:在场地开挖过程中，应做好临时性地面排水设施，保持必要的地面排水坡度、设置临时坑槽、使用机械排除积水以及开挖排水沟排走雨水和地面积水等。
采取的临时排水设施，应保护已开挖的永久建筑物和永久边坡免受冲刷和侵蚀破坏。
（6)资源配置
施工机械配备表
序号
名称
规格
数量
备注
1
反铲挖掘机
1m³
1

2
自卸汽车
5t
4

劳动力组合表
序 号
工 种
人 数
1
技术人员
2
2
反铲司机
1
3
自卸汽车司机
4
4
其 它
6
合计
25人
5。3土方填筑工程
本工程土方填筑包括土坝填筑、灌溉洞回填及溢洪道回填。
（1）施工方法
1。碾压试验
土方回填前，先要进行现场碾压试验，压实试验的目的：
①核查土料压实后是否能够达到设计压实干密度值;
②核查压实机具的性能是否满足施工要求；
③选定合理的施工压实参数:铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数；
④确定有关质量控制的技术要求和检测方法。压实试验在选定的四个回填区域分别进行，不同的回填区域采用不同的铺料厚度：压实遍数从4遍开始用环刀法抽取试样，测定干密度值,达不到要求再夯实6遍、8遍测定直到合格，最后通过测定确定合适的夯实遍数、铺土厚度、土块限制粒径等参数。
现场试验设备规格型号
仪器名称
产地
规格
型号
数量
钢尺
哈尔滨

YJ－50
1
水准仪
北　京

DS3
1
天平
南京
200g
分度值0。01g
1
天平
南京
500g
分度值0。1g
1
天平
南京
1000g
分度值0。1g
1
磅秤
北京
100kg
分度值10g
1
环刀
长春
500 ml

2
铝盒
长春
20g

20
台秤
南京
50kg
分度值5g
1
振捣碾
山东

13。5t
1
蛙式打夯机
长春

2。8kw
4
（2)土方填筑
根据设计要求，土料直接利用开挖料或采用 1m3挖掘机挖装，10T自卸汽车运输至填筑部位，由74KW推土机平料,铺料厚度不宜大于300mm，土块直径小于等于100mm，13.5t振动碾碾压夯实，2。8KW蛙式夯实机辅边夯.
当土料的天然含水量大于或小于施工填筑含水量时,应根据土料开挖方式，装运卸流程以及气象等条件对土料含水量进行调整,调整方法以翻晒或补水为主。
根据填筑土料的含水率情况，碾压前是否洒水，碾压时应平行渠堤轴线，相邻作业面碾迹搭接宽度：平行轴线方向不小于0。5m，垂直方向不小于3m。振动碾碾压不到位的地方，由人工、蛙式打夯机联合进行压实。
（3）土方填筑工程具体施工工艺如下：
1。铺土：地面起伏不平时，应按水平分层由低处开始逐层填筑，不得顺坡铺填；铺土宽度超出设计边界线30cm.铺土厚度按照碾压试验确定的铺土厚度进行。
2.碾压：一段铺土结束后，统一碾压,碾压机械顺渠堤轴线方向进行碾压，相邻作业面碾迹搭接宽度平行堤轴线方向不小于0。5m，垂直堤轴线方向不小于3m,机械碾压不到的地方，采用蛙式打夯机夯实。已铺土料表面在压实前被晒干时，应洒水湿润。填筑层检验合格后因故未继续施工,因搁置较久或经过雨淋干湿交替使表面产生疏松层时，复工前应进行复压处理。
进退错距法碾压示意图：

3。检验：采用环刀法测定干密度，烘干法或酒精燃烧法测定含水量。一个施工段每层碾压结束后，进行自检，采用环刀法进行检验，每100延长米施工段每层检验数量不少于3组。铺料厚度检测应按作业面积大小每100～200m2 取一个测点。铺填边线应按堤轴线长度每20～50m取一个测点.
检验结果报送监理工程师，监理工程师复检合格后,可以填筑下一层。检验不合格，不得进入下一道工序施工。
4.接缝：相邻作业面之间填筑均衡上升，相邻作业面有高差连接的，采用斜坡连接,坡度采用1：3～1:5，斜坡结合面上，随着填筑面上升进行削坡处理，坡面进行刨毛并使含水量控制在规定范围内,然后铺填新土进行压实，压实时跨缝搭接碾压,搭接宽度不小于3m。

5。削坡：一段堤身填筑完毕后，进行削坡处理，削坡采用挖掘机削坡，人工配合,按照测量控制桩削坡，保证堤体坡度符合设计要求。
（4）施工工艺流程
填筑料检测

碾压检测
合格
不合格
弃 渣
不合格
卸 料
基层验收
平 料

合格
下一层填筑
处 理
碾 压
填筑料运输
合格
分层填筑
不合格
可用开挖料

四、施工控制依据
《土工试验规程》SL/237-1999。
《地基与基础工程施工及验收规范》GBJ202-83;
《建筑工程质量检验评定标准》GBJ301—88；
；
《水利水电工程施工测量规范》SL52-93；
《水利水电建设工程验收规范》SL223—1999；
《水利水电工程施工质量评定规程（试行）》SL176-96；
《水利水电基本建设单元工程质量等级评定标准》SDJ249-88；
（5）保证质量技术措施
1。土方回填前，必须清除基坑底部的积水、杂物等。向监理工程师进行报验,验收合格后,进行土方填筑.
2。在施工前应先做碾压试验，验证碾压质量能否达到设计干密度并确定合理的作业参数。土料碾压试验应进行铺土方式、铺土厚度、碾压机械的类型及重量、碾压遍数、填筑含水量、碾压前后的压实土的干密度、渗透系数、压缩系数和抗剪强度等试验。土料碾压试验后，应检查压实土层之间以及土层本身的结构状况。如发现疏松土层、结合不良或发生剪切破坏等情况，应分析原因，提出改善措施。
3.地面起伏不平时,应按水平分层由低处开始逐层填筑，不得顺坡辅填；堤体横断面上的地面坡度陡不小于1：5时，应将地面坡度削至缓于1：5。
4。土方回填基面经监理人检验合格后才能进行铺筑土。在铺筑上层新土之前,应对压实层表面残留的、被翻松的半压实土层进行处理。填筑土料中的杂质应予清除.
(6）一般要求：
1。填筑分段作业面最小长度不应小于100m，作业面应分层统一铺土、统一碾压,严禁出现界沟。
2.相邻施工段的作业面宜均衡上升，若段与段之间不可避免出现高差时，应以斜坡面相接。
3。已铺土料表面在压实前被晒干时,应洒水湿润。
4。用光面碾磙实，应对压光层面作刨毛处理。填筑层检查合格后因故未能继续施工,因搁置较久或经过雨淋干湿交替使表面产生疏松层时，复工前应进行复压处理。
5.压实土体不应出现弹簧土、光面等不良现象。若发现局部“弹簧土”、干松土、层间光面、层间中空或剪切破坏等质量问题时，应及时进行处理，并经验合格后,方准铺填新土。
（7)铺料作业要求
1.应按设计要求将土料铺至规定部位, 严禁将砂料或其他透水料与粘性土料混杂，土料中的杂质应予清除。
2。铺料厚度不宜大于300mm,土块直径≤100mm。
3.铺料至堤边时，应在设计边线外侧各超填一定余量：人工铺料宜为10cm， 机械铺料宜为30cm.
(8)压实作业要求
1。在施工前应先做碾压实试，验证碾压质量能否达到设计干密度。如试验时质量达不到设计要求,应会同监理机构和设计单位共同商议解决办法。
2。分段填筑,各段间设置标志，以防漏压,欠压和过压，上下层分段接缝位置应错开.
（9）施工碾压要求
1.碾压机械行走方向应平行于堤轴线。
2。分段、分片碾压，相邻作业面的搭接碾压宽度，平行堤轴线方向不应小于0.5m；垂直堤轴线方向不应小于3m.
3.机械碾压不到的部位应辅以夯具(蛙式夯实机），采用连环套打法夯实,夯迹双向套压，夯压夯1/3,行压行1/3；分段、分片压实时,夯迹搭压宽度不小于1/3夯径.
（10）雨天施工应符合下列要求
雨前应及时压实作业面，并做成中央凸起向两侧微倾。当降小雨时，应停止粘性土填筑；
粘性土填筑面在下雨时人行不宜践踏，并应严禁车辆通行.雨后恢复施工，填筑面应经晾晒、复压处理,必要时应对表层再次进行清理，并待质检合格后及时复工.
在雨季施工中,严防填筑区域积水，填筑层表面应适当加大横坡度，以利于排水，并注意天气预报，及时碾压成型。填筑土方不得对邻近的结构物或其他设施产生损坏及干扰。
（11）土方填筑土料,其含水率必须控制在最优含水率范围内，过大则晾晒,过小洒水润湿，至满足含水量要求后再碾压。
(12)铺料、平料及碾压：采用分层铺料碾压，铺料厚度和碾压遍数根据碾压试验指标控制，并经过监理工程师的认可.
(13)渠堤断面填筑完毕后，按设计堤坡整坡压实及削坡处理.
(14)填筑过程中，要做好防雨和保护工作。雨季停工前，铺设保护层,复工前予以清除。
六、资源配置
施工机械配备表
序号
名称
规格
数量
备注
1
推土机
59kw
2

2
推土机
74kw
2

3
振动碾
13。5T
2

4
反铲挖掘机
1m³
2

5
自卸汽车
10t
6

6
蛙式打夯机
2.8kw
4

7
刨毛机

2

8
洒水车
5m³
2

劳动力组合表
序 号
工 种
人 数（人）
1
技术人员
2
2
振动碾司机
2
3
推土机司机
2
4
反铲司机
2
5
洒水车司机
2
6
自卸汽车司机
6
7
其 它
15
合计
31人
5.3模板工程
据招标文件技术要求,施工用模板要有足够的刚度、强度和平整度，以承受混凝土浇筑时的侧向和垂直荷载、满足稳定、不变形走样等要求；并有足够的密封性，以避免漏浆。
为确保工程外观质量,并达到快速短间歇的施工要求，根据建筑物形式及施工特点，本工程施工模板选型见表。
模板分部位选型表
部 位
模 板 选 型
垫层混凝土
组合钢、木模板
刺墙、闸墩、挡墙等
3。3×3m悬臂大模板
板梁柱、闸墩圆头部位
定型钢模板
其它部位
组合钢模板或木模
（1)主要模板设计、制作及安装
模板设计
1。悬臂大模板结构形式
大体积混凝土的永久外露面选用悬臂大模板.模板的结构主要包括：面板系统、支撑系统、工作平台等，全部采用钢结构制作。
悬臂大模板的形式见图.
悬臂大模板示意图

2。门槽二期等部位使用组合钢模板。
3。垫层混凝土的模板使用散钢模,与基岩间的填缝采用木模板。
4。闸墩圆头模板采用定型钢模板，局部采用木模板.
5。板、梁、柱结构采用定型钢模，不规则部位用散装木模.。
模板制作
1.精度要求
模板面板的平整度、模板的刚度是影响混凝土外观平整度的主要因素，本工程施工用模板尺寸精度见表。
模板制作的允许偏差
偏 差 项 目
允许偏差（mm)
模板长和宽
±2
模板面局部不平(用2m直尺检查）
2
连接配件的孔眼
±1
(2）加工制作
悬臂大模板为专业厂家生产。模板的校正、保养在专设的模板加工厂进行.用于现场施工模板的加工制作以及组装满足以下各项要求:
①模板的面板及支撑系统保证有足够的强度和刚度，以承受荷载、满足稳定、不变形走样等要求,并有足够的密封性，以保证不漏浆；
②预埋螺杆严格保证安全性和精度；
③钢模面板及活动部分涂防锈的保护涂料，其它部分涂防锈漆。
普通散钢模在使用过后,如出现变形开孔等缺陷，送回加工场消缺,确保仓面使用平整、光洁的模板。
定型模板在加工场制作，面板采用防变形能力较好的杉木。每榀模板做好后，都经过质检验收，出具合格证明后用于仓面施工.同时，对于不能及时使用的模板,如尾水管模板等，采取搭棚防雨防晒措施，确保模板不变形.
(3）模板安装
模板用汽车运输至现场,由现场施工人员运至仓面并负责安装。
悬臂大模板安装:通过平衡梁将模板对准于已浇混凝土预埋的定位锥，徐徐落下，使模板准确就位。然后将定位锥螺母拧紧，摘掉吊车吊钩，调节桁架连杆使模板达到施工精度要求。特别注意的是，由于模板桁架受力后产生弹性变形，加之各部件的安装配合间隙，模板安装时预内倾。经多年使用该类模板的经验，内倾量控制在3～6mm时较为适宜.模板安装时，测量人员随时用仪器检查校正。起始仓模板的安装方法：立模时，清理模板下口，使模板贴紧混凝土面，为保证模板稳定，在模板外侧设地锚桩，地锚桩采用f45钢管,每隔1.0m布置一道。同时预埋好下一仓模板使用时的定位锥。该仓施工完成后，直接在已浇混凝土上安装悬臂模板。在起始仓进行模板安装时，第一套模板采用用脚手管配合钢筋作内撑进行稳固，并采用拉杆来承受混凝土侧压力。
定型模板安装:采用仓面吊或门机直接吊装就位，安装时严格依据测量放样的样点控制安装精度，并保护好模板不被损坏。
散钢模采用人工拆、装模。
（4)模板的拆除
1.悬臂大模板拆除用门机或汽车吊通过平衡梁将模板拆除。首先旋转可调式斜杆使模板与混凝土面脱离，再用仓面吊吊紧模板，然后由人工站在工作平台上松开固定模板的螺栓，之后再将模板吊离混凝土面。
2.拆除模板的期限，遵守下列规定：
①不承重的侧面模板，在混凝土强度达到3.5MPa以上，能保证表面及棱角不因拆模而损坏时，进行拆除;
②钢筋混凝土结构的承重模板，在混凝土的强度达到规范规定要求后进行拆除,具体标准见表2-5—5；
③经计算复核，当混凝土结构的实际强度已能承受自重及其它实际荷载时,报监理人批准后提前拆模.
④拆模时，根据锚固情况，分批拆除锚固连接件，以防止大片模板坠落。拆模使用专用工具，不使混凝土及模板受到损伤。

承重模板拆除标准
结构类型
结构跨度（m）
按设计的混凝土强度标准的百分率（%）
板
≤2
50
＞2，≤8
75
＞8
100
梁、拱、壳
≤8
75
＞8
100
悬臂构件
≤2
75
＞2
100
⑤拆下的模板、支架及配件，及时清理、维修，并分类堆存,妥善保管。
（5）保证质量技术措施
1.模板安装前，按设计图纸进行测量放样，应多设控制点,以利检查校正.
2。模板工程严格按照《水电水利工程模板施工规范》（DL/T5110—2000）施工。
3.所有模板、支架要有足够的强度、刚度、支架稳定、不跑模、不漏浆。
4.安装前应对模板进行清洗，并涂刷脱模剂。脱模采用可反光的脱模剂。
5。安装完毕严格检查，校核尺寸、位置及高程，合格后方可进行下一道工序。
6。模板拆除要本着先装后拆、后装先拆、先拆除非承重部分、后拆除承重部分的原则，有步骤地拆除，并做到不损伤物件或模板。对于大体积混凝土，为防止拆模后混凝土表面温度突然下降而产生表面裂缝，应考虑外界气温变化再确定拆模时间，应避免早晚或夜间拆模。
四、施工机械与劳动力配备

施工机械设备表
序号
名称
规格
数量
备注
1
木工平面刨
MJ504
1台

2
电焊机
25kva
2台

3
载重汽车
5t
1台

4
汽车起重机
5t
1台

5
角磨机

2台

施工劳动力组合表
序号
工种
单位
数量
1
司机
人
3
2
技工
人
8
3
普工
人
4
4
合计
人
15
5。4钢筋制安
（1)施工方法
1.安装前的准备工作
准备工作包括熟悉图纸、测量点线高程、清理仓面和清理钢筋、机具准备等。还要考虑施工顺序、劳动组合、安全措施和有关工序的配合。其中熟悉图纸的工作应首先进行，结合结构图和配料单，逐号核对安装部位所需钢筋的位置、间距、保护层及形状、尺寸等，必要时，可绘制各片钢筋网的安装草图。
2.钢筋的加工制作与安装
钢筋加工均在钢筋加工厂进行，然后运至施工现场进行安装。钢筋作业包括以下工作内容：钢筋、钢筋网、钢筋骨架和锚筋等的制作加工、绑焊、安装和预埋等。
①检验堆放
本工程的钢筋运至工地后,由质检部、试验室及供应部门联合进行验收，按不同等级、牌号、规格及生产厂家分批检验，分别堆放于钢筋厂指定地点.
②钢筋制作
本工程所有钢筋全部在钢筋加工厂加工成型。
③钢筋的配料
所有部位的钢筋严格按设计图纸要求，事先配料，填好配料单，并经核对无误后送至钢筋加工厂内进行下料。
④钢筋的加工
钢筋的加工、制作均在钢筋加工厂内进行。钢筋在加工前对钢筋进行调直、清污、除锈.钢筋调直采用调直机械调直。钢筋的弯曲采用标准的专门机具来完成.钢筋清污、除锈采用机械与人工清刷相结合.半成品钢筋在钢筋加工厂厂棚内分堆码放。加工完成的成品钢筋按型号、部位进行编号、挂牌，并分堆码放。
3.钢筋的运输
钢筋在加工厂内加工制作完成后,统一编号,堆放整齐,采用5t汽车吊或人工装5t载重汽车运至施工现场，钢筋在转运过程
