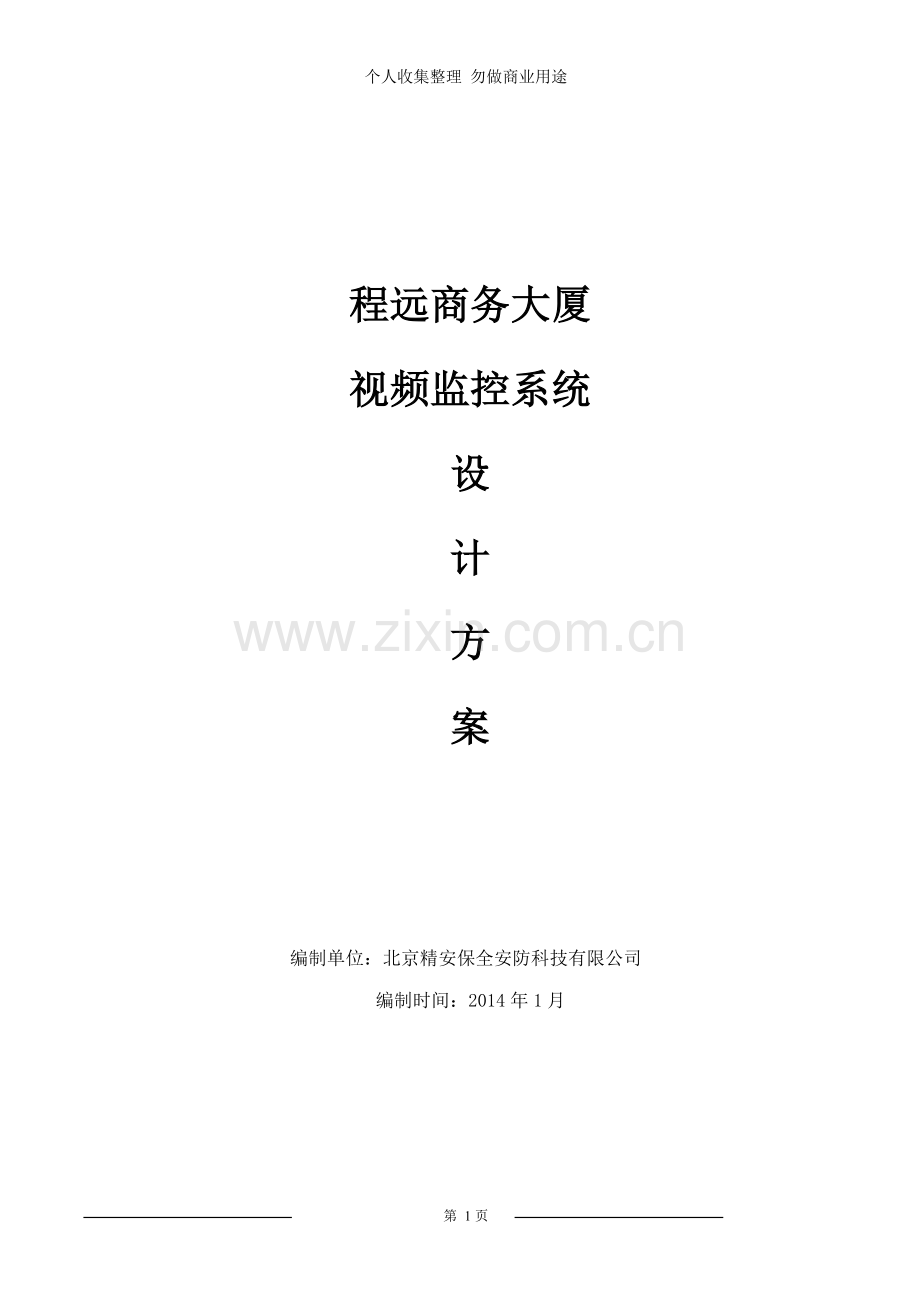

程远商务大厦
视频监控系统
设
计
方
案

编制单位：北京精安保全安防科技有限公司
编制时间：2014年1月

第一章 公司概述
一、公司简介
1、公司简介
北京精安保全安防科技有限公司是一家安全防范系统工程的专业公司，本公司自成立以来，所完成的工程项目为社会公共安全防范做出了贡献。主要业务范围：大型视频监控系统、数字远程、远距离视频监控系统、周界防盗报警系统、门禁控制系统、智能家居楼宇系统、综合布线及网络通讯系统等弱电项目的技术咨询、工程安装调试、系统运行、系统维护等系统集成及工程承包服务。　
作为提供以应用解决方案为核心的系统集成服务商，公司由经验丰富的专业技术工程师、销售工程师、项目及企业专家组成。工程师在相关的领域里具有丰富的现场经验，可以为用户提供优化的系统解决方案。公司员工具有强烈的 “ 诚信为本、质量第一 ” 的服务理念.
　  十几年来，公司为众多用户提供了系统集成服务，为社会各界综合智能公共安全防范提供了优质的系统解决方案、产品设备及完善的服务,得到了用户的一致认可和好评。
公司以“工程质量为根、信誉为本、服务为盾、客户至上”的经营理念,凝聚安防行业技术精英，引进国外高新技术, 专一从事安全防范行业，并注重把安全、环保、便捷的生活理念融于为客户服务的每一个环节中,从产品采购、销售和售后服务的全过程均按ISO9000质量管理体系进行控制。
从事安防行业十余年，我公司深刻了解智能建筑的重要性。我们竭诚为客户提供智能化建筑的总体策划，安装，维修及售后服务，真正实现满意工程。
客户的满意就是我们的需求，我们竭诚希望能为贵公司倾心服务！本公司沿着“科技以人为本"，“科技为人服务”的道路,与您合力共创，双赢共享!本文为互联网收集，请勿用作商业用途文档为个人收集整理，来源于网络

第二章 项目概况及设计分析
一、工程概述
项目名称：《程远商务大厦视频监控系统》
建设地址：程远商务大厦
项目情况：视频监控系统
二、设计依据
n 《安全防范工程技术规范GB 50348》
n 《视频安防监控系统工程设计规范 GB 50395》
n 《安全防范工程程序与要求 GA/T75—94》
n 《安全防范系统验收规则 GA 308》
n 《视频安防监控系统技术要求 GA/T 367》
n 《智能建筑设计标准 GB/T 50314》
n 《民用闭路监视电视系统工程技术规范 GB 50198》
n 《彩色电视图像质量主观评价方法 GB/T 7401》
n 《民用闭路电视监控工程技术规范 GB 50198》
n 《LED显示屏通用规范 SJ/T11141-1997》
n 本公司有关施工、施工质量、安全生产、技术管理等文件
三、系统需求分析
坚持应用先进，有发展、有后援，能满足并适应住户需求的技术；应用的产品成熟可靠，具有易集成、扩展、操作、维修的特性,同时尽可能降低系统整体造价的原则,通过计算机网络技术，实现各子系统的设备、功能和信息的管理集成，使其成为一个互相关联、统一和协调的系统，实现真正意义上的统一、实用、高效、便利。在项目总体建设中遵循以下几点原则：
1、适用性
根据工程概况及开发商对于安防弱电系统的功能及性能要求，同时考虑到客户的需求，需要为本项目选择适合的产品以满足系统在功能、使用、外观、环境等方面的需求。
2、经济性
安防监控做为物流中心安全防范系统里面重要的一个组成部分,在选择和设计时应选择质优、价廉的产品,使用有限的资源满足系统的功能、性能要求,获得最优的性价比。
3、可靠性
在选择和设计产品时我们应充分考虑弱电安防系统各组成部分的可靠性要求，加大系统安全工作余量；在完成规定功能的前提下简化系统设计结构，加强系统可靠性.
4、安全性
安防监控系统是停车场安全控制的一个主要手段，系统本身的安全性具有较高的需求，所以在选择和设计产品时应充分考虑系统结构安装、信息传输控制、系统防暴、防雷、防潮、防盐雾等各个方面的安全需求，以配合人防、物防以及其它技防设施提高安全性。
5、先进性、兼容性、可扩展性
安防监控系统设计应充分考虑系统的先进性,保证系统的功能、性能满足安全保障的实际需求；应充分考虑系统的兼容性，以保证安全防范系统设备之间能够得到很好的搭配，提高系统性能；应充分考虑系统的可扩展性，以便在增加最少成本的情况下实现功能上的改变和升级、满足系统随时间变化而增加的功能改变需求。
6、维修性与维护保障性
系统的可维修性与维护性是保证系统正常工作的关键因素,需要在最短的时间内，用最简单的手段解决系统运行过程当中出现的问题，排除故障，恢复系统运行，才能够保证使用者的使用不受太大影响。因此系统在选择和设计时应充分考虑系统维修、维护的快捷、方便。
第三章 闭路电视监控系统产品方案设计
一、产品选型
系统设计要求:
本着系统既要先进、实用、成熟、可靠,又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境,节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目闭路电视监控系统。
1、视频监控系统结构设计、点位描述（点位设计总数约为48个监控点位）
甲方描述及要求：
1、室外监控点位设计基本无死角，要求红外夜视。
2、更换大厦内部摄像机，增加走廊处摄像机数量，位置依据实际使用情况调整后确定。
3、录像周期设计容量为30天，自动循环录像.
4、采用工业级监控专用液晶监视器.
程远商务大厦视频监控系统现状：
1、 摄像机大部分没有图像（线路老化，摄像机损坏，以及供电系统故障等原因造成），剩余有图像的摄像机由于设备老化，以及长时间处于没有维护的状态,清晰度差,基本不能识别具体的人物及车辆特征。对安保人员及时发现可疑情况，失去了视频监控系统基本功能，实时画面清晰显示的意义。
2、 主控室存储控制设备嵌入式硬盘录像（DVR），目前已经损坏一台，其它正常运行的设备，与目前主流的设备差距很大,录像回放也无法与现有的普通DVR相比,再加上摄像机本身采集的图像也不清晰,失去了视频监控系统基本功能，事后录像取证的真正意义.
3、 主控室显示设备由于长时间使用，已经不能正常清晰地显示画面（原因是，显像管电子枪形成的场扫描长期的停留在一个位置，就会造成影像,显像管老化的更快），目前主流的显示设备都是专业的工业级液晶监视器，不存在上述的问题。
4、 上述3项是视频监控系统的最重要的基本功能（实时显示,录像回放，以及很好的显示终端）,缺少3个最基本的功能，就真正的失去了视频监控系统存在的价值。
依据甲方描述，视频监控系统结构设计三个方案：（详见设备配置报价单)
1、方案一(模拟视频监控系统，摄像机清晰度为模拟高清700线）
2、方案二（网络视频监控系统,摄像机清晰度为高清130万像素,模拟摄像机清晰度的4倍）
3、方案三(网络视频监控系统，摄像机清晰度为高清200万像素,模拟摄像机清晰度的6倍)
点位数量、中控室设备描述：
1、室外阵列式红外枪式摄像机16台
2、室外阵列式红外球型一体机4台
3、室内阵列式红外半球摄像机24台
4、16路存储控制终端3台，PC客户端控制系统1台。
5、4台42寸液晶监视器(2＊2液晶电视墙）,其中3台实时显示分配给16路控制终端使用,一台录像回放分配给PC客户端使用。
6、配置UPS供电组，额定功率6000W，延时时间2小时。
注明：中控室布局结构见CAD图。
二、主要设备性能指标及技术参数
1、系统性能指标
n 安视360阵列式红外枪式摄像机AS—31(方案1)
全新私模外观设计，白色喷粉工艺，抗刮,耐磨，采用USA TK-8239芯片方案
超高解析度，分辨率高，700TVL
图像清晰，细腻,支持ICR红外滤光片自动切换
自动彩转黑功能，实现昼夜监控
低照度，0。5 Lux@（F1.2,AGC ON),0 Lux
采用台湾晶元阵列灯，发光角度大，亮度强
照射距离更远
外壳材质：铝合金压铸外壳
颜色：白色。
n 安视360阵列式红外枪式摄像机AS-T4（方案1)
全新私模外观设计，白色喷粉工艺,抗刮，耐磨，采用USA TK—8239芯片方案
超高解析度,分辨率高，700TVL
图像清晰，细腻,支持ICR红外滤光片自动切换
自动彩转黑功能，实现昼夜监控
低照度,0.5 Lux@(F1。2，AGC ON）,0 Lux
采用台湾晶元阵列灯,发光角度大,亮度强
照射距离更远
外壳材质:铝合金压铸外壳
颜色：白色。
n 安视360阵列式红外枪式摄像机AS—2AM7（方案1）
主要特性
红外功能：
•最低照度0Lux
•采用高效红外双功率灯阵列，低功耗，照射距离达150m
•红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度,使图像达到理想的状态
•内置热处理装置，降低球机内腔温度，防止球机内罩起雾
•恒流电路设计,红外灯寿命达3万小时
系统功能：
•采用高性能CCD, 图像清晰
•支持智能运动跟踪功能
•精密电机驱动, 反应灵敏， 运转平稳， 精度偏差少于0。1度， 在任何速度下图像无抖动
•支持RS—485控制下对HIKVISION、Pelco-P/D协议的自动识别
•支持三维智能定位功能， 配合DVR和客户端软件可实现点击跟踪和放大
•支持多语言菜单及操作提示功能, 用户界面友好
•支持数据断电不丢失
•支持断电状态记忆功能, 上电后自动回到断电前的云台和镜头状态
•支持内置温度感应器， 可显示机内温度
•支持防雷、防浪涌、防突波
•室外球达到IP66防护等级
•支持3D降噪
•支持RS—485线路故障诊断功能, 把故障信息， 如地址错误、波特率错误等以文字形式显示在视频画面上
•支持曼码协议及线路故障诊断功能， 把故障信息, 如地址错误、波特率错误等以特殊字符形式显示在视频画面上
•支持定时任务预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能
•支持区域扫描和显示， 球机在设定的区域设定的时间内没收到控制命令就执行区域扫描, 并显示区域名称
机芯功能:
• 支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白）自动/手动转换功能
• 支持隐私遮蔽
云台功能:
• 水平方向360°连续旋转, 垂直方向-2°-90°， 支持自动翻转， 无监视盲区
• 水平预置点速度最高可达240°/s, 垂直预置点速度最高可达200°/s
• 水平键控速度为0。1°-160°/s, 垂直键控速度为0。1°-120°/s
• 支持256个预置位, 并具有预置点视频冻结功能
• 支持8条巡航扫描, 每条可添加32个预置点
• 支持4条花样扫描， 总记录时间至少10分钟
• 支持比例变倍功能， 旋转速度可以根据镜头变倍倍数自动调整
• 支持守望功能， 预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)
• 支持报警功能， 内置2路报警输入 （7路可选,优先级可调）和2路报警输出, 支持报警联动, 可在报警后触发报警输出/调用预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描本文为互联网收集，请勿用作商业用途本文为互联网收集，请勿用作商业用途
n 海康16路D1嵌入式硬盘录像DS—7916HW—SH（方案1）
主要特性
• HDMI与VGA输出分辨率最高均达1080p；
• 支持HDMI、VGA、CVBS同时输出;
• 所有通道支持WD1实时编码；
• 采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放；
• 支持多画面分割下不同通道并行预览与回放；
• 最大支持16路同步回放；
• 支持标签定义、查询、回放录像文件；
• 支持回放时对录像场景的自定义区域进行智能搜索;
• 支持按事件查询、回放、备份录像文件；
• 支持录像文件倒放功能；
• 支持硬盘配额管理，不同通道可分配不同的录像保存容量；
• 支持硬盘盘组管理,不同通道可设定不同的录像保存周期；
• 支持eSATA盘库，可用于录像和备份；
• 支持重要录像文件保护功能；
• 支持4个SATA接口；
• 支持IPv6协议；
• 支持海康威视DDNS域名解析服务，一键配置上网；
• 支持网络检测(网络流量监控、网络抓包、网络通畅)功能；
• 支持SNMP（简单网络管理）、支持UPnPTM（即插即用）、支持NTP（网络校时）、SADP（自动搜索IP地址)、DHCP（动态主机配置协议)、PPPoE（拨号上网）等协议。
本文为互联网收集，请勿用作商业用途个人收集整理,勿做商业用途

42寸液晶监视器 仙视/M42S1 （方案1、2、3）

概述：
专业的结构设计，外观美观大方
全金属机身,避免在公共场所受到电磁干扰
工业级配件,满足长时间不间断使用
采用专业面板，色彩丰富,动态效果细腻,高锐度，颜色艳丽，对比鲜明
专业驱动芯片（内部采用3D梳状滤波器，动态降噪等技术），画面显示更清晰、色彩更佳
丰富的输入输出接口，保证产品具备更大的兼容性和灵活性
采用标准VESA，安装方便
型号M42S1
显示屏：42inches
产品尺寸：987(H）x580(V)x94。7（D）
显示尺寸：930。24（H）x523.26(V)
点距：0.4845（H）x0.4845(V）
分辨率：1920x1080
亮度:400 cd/m2
对比度:4000：1
视角：178°
色彩：16。7M
响应时间：8ms
色温：10000K
使用寿命：50000 hours
功耗：135W
输入信号：Video、VGA、YPbPr、RGB/HV、DVI、HDMI
输出信号：Video
控制信号：RS232 IN    DB9（female)         RS232 OUT   DB9(male）

海康130万像素红外半球摄像机DS—2CD2312D-I（方案2）
主要特性
• 最高分辨率可达1280×960 @ 30fps,在该分辨率下可输出实时图像
• 采用先进的视频压缩技术，压缩比高,且处理非常灵活
• 逐行扫描CMOS，捕捉运动图像无锯齿
• 采用EXIR点阵式红外灯技术，照射距离可达20—30米
• ICR红外滤片式自动切换，实现真正的日夜监控
• 可支持PoE供电功能
• 可支持3D数字降噪
• 支持双码流,支持手机监控
• 符合IP66级防尘防水设计,可靠性高
• 支持背光补偿，自动电子快门功能，适应不同监控环境
• 功能齐全:心跳，镜像等
型号
型号
DS-2CD2312(D）-I
名称
130万1/3” CMOS ICR日夜半球形网络摄像机

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.01Lux ＠(F1.2,AGC ON） ，0 Lux with IR
快门
1/25秒至1/100，000秒
镜头
4mm@ F2.0, 水平视场角:75.8°
（2.8mm、6mm、12mm 可选)
镜头接口类型
M12
调整角度
水平：0°～360°；垂直:0°～ 75°；旋转：0°～360°
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H。264/MJPEG
H。264 编码类型
Main Profile
压缩输出码率
32 Kbps～16Mbps

图像
最大图像尺寸
1280×960
帧率
50Hz： 25fps (1280 × 960），25fps （1280 × 720）
60Hz: 30fps (1280 × 960),30fps (1280 × 720)
图像设置
饱和度,亮度，对比度,锐度通过客户端或者浏览器可调
背光补偿
支持，可选择区域

网络功能
存储功能
NAS（iSCSI可选）
接口协议
ONVIF,PSIA，CGI
智能报警
移动侦测,遮挡报警
支持协议
TCP/IP,HTTP，DHCP，DNS，DDNS，RTP，RTSP,PPPoE，SMTP，NTP，
SNMP,FTP，802。1x,QoS,HTTPS (SIP，SRTP，IPv6可选)
通用功能
防闪烁，双码流，心跳，镜像,密码保护，视频遮盖

接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口

一般规范
工作温度和湿度
—30℃~60℃,湿度小于95%（无凝结）
电源供应
DC12V±10％ / PoE （DS—2CD2312D-I不支持PoE)
安装方式
桌面安装、吸顶安装
功耗
5.5W MAX（当ICR切换时7。5W）
防护等级
IP66
红外照射距离
EXIR： 20-30 米
尺寸（mm）
Φ127×97.5
重量
670g

n 海康130万像素红外枪式摄像机DS—2CD2212—I5（方案2)
主要特性
• 最高分辨率可达1280×960 ＠ 30fps,在该分辨率下可输出实时图像
• 采用先进的视频压缩技术，压缩比高，且处理非常灵活
• 逐行扫描CMOS，捕捉运动图像无锯齿
• 采用EXIR 点阵式红外灯技术，照射距离可达30—50 米
• ICR 红外滤片式自动切换，实现真正的日夜监控
• 支持3D 数字降噪
• 支持双码流,支持手机监控
• 可支持PoE 供电
• 符合IP66 级防水防尘设计，可靠性高
• 支持背光补偿,数字宽动态,自动电子快门功能,适应不同监控环境
• 功能齐全：心跳,镜像,水印等
型号
型号
DS-2CD2212（D）—I5
名称
130 万1/3” CMOS ICR 日夜型筒形网络摄像机

摄像机
传感器类型
1/3” Progressive Scan CMOS
快门
1/25秒至1/100，000秒
镜头
12mm@ F2。0， 水平视场角：22°
（4mm、6mm 可选）
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H。264/MJPEG
H.264 编码类型
Main Profile
压缩输出码率
32 Kbps~16Mbps

图像
最大图像尺寸
1280×960
帧率
50Hz： 25fps （1280 × 960）,25fps （1280 × 720）
60Hz: 30fps （1280 × 960),30fps (1280 × 720)
图像设置
饱和度,亮度，对比度，锐度通过客户端或者浏览器可调
背光补偿
支持,可选择区域

网络功能
存储功能
NAS(iSCSI可选)
接口协议
ONVIF,PSIA，CGI
智能报警
移动侦测,遮挡报警
支持协议
TCP/IP，HTTP,DHCP，DNS,DDNS,RTP,RTSP,PPPoE，SMTP，NTP，UPnP
SNMP,FTP，802.1x，QoS，HTTPS (SIP，SRTP,IPv6可选）
通用功能
防闪烁,双码流，心跳，镜像，密码保护,视频遮盖，水印

接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口

一般规范
工作温度和湿度
—30℃~60℃,湿度小于95％（无凝结）
电源供应
DC12V±10% / PoE （DS—2CD2212D—I5 不支持PoE)
功耗
7W MAX（当ICR 切换时9W）
防护等级
IP66
红外照射距离
EXIR: 30—50 米
尺寸(mm）
100.5×88。1×157.3
重量
700g

海康200万像素红外半球摄像机DS-2CD3712F-I（方案3）
主要特性
• 最高分辨率可达1280×1080 @ 30fps，在该分辨率下可输出实时图像
• 采用先进的视频压缩技术,压缩比高,且处理非常灵活
• 逐行扫描CMOS，捕捉运动图像无锯齿
• 采用EXIR点阵式红外灯技术,照射距离可达20-30米
• ICR红外滤片式自动切换,实现真正的日夜监控
• 可支持PoE供电功能
• 可支持3D数字降噪
• 支持双码流，支持手机监控
• 符合IP66级防尘防水设计，可靠性高
• 支持背光补偿,自动电子快门功能，适应不同监控环境
• 功能齐全:心跳，镜像等
型号
型号
DS—2CD3712F—I
名称
200万1/3” CMOS ICR日夜半球形网络摄像机

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0。01Lux @(F1。2,AGC ON） ，0 Lux with IR
快门
1/25秒至1/100,000秒
镜头
4mm＠ F2.0， 水平视场角:75.8°
（2.8mm、6mm、12mm 可选)
镜头接口类型
M12
调整角度
水平：0°～360°;垂直：0°~ 75°;旋转：0°～360°
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H。264/MJPEG
H。264 编码类型
Main Profile
压缩输出码率
32 Kbps~16Mbps

图像
最大图像尺寸
1280×960
帧率
50Hz： 25fps (1280 × 960）,25fps (1280 × 720)
60Hz: 30fps （1280 × 960)，30fps (1280 × 720）
图像设置
亮度，对比度,饱和度等通过客户端或者IE 浏览器可调
背光补偿
支持，可选择区域

网络功能
存储功能
NAS（iSCSI可选)
智能报警
移动侦测,遮挡报警
支持协议
TCP/IP,HTTP，DHCP，DNS,DDNS，RTP,RTSP，PPPoE，SMTP，NTP,
SNMP,FTP,802.1x,QoS,HTTPS （SIP，SRTP,IPv6可选)
接口协议
ONVIF，PSIA,CGI
通用功能
防闪烁,双码流,心跳,镜像,密码保护,视频遮盖

接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口

一般规范
工作温度和湿度
—30℃～60℃,湿度小于95％（无凝结）
电源供应
DC12V±10% / PoE (DS—2CD2312D—I不支持PoE）
安装方式
桌面安装、吸顶安装
功耗
5.5W MAX（当ICR切换时7.5W)
防护等级
IP66
红外照射距离
EXIR: 20—30 米
尺寸(mm）
Φ127×97。5
重量
670g

n 海康200万像素红外枪式摄像机DS-2CD2632FWD-I（方案3）
主要特性
• 最高分辨率可达200万像素1280×1080
• 采用H.264 High Profile编码，可最大输出1280×1024 @30fps实时图像
• 逐行扫描CMOS，捕捉运动图像无锯齿
• 采用ROI、SVC等视频压缩技术,压缩比高，且处理非常灵活
• 支持数字宽动态，3D数字降噪功能
• 采用高效红外灯,使用寿命长，照射距离可达20-30米(选配8-20mm镜头可达50米以上)
• 支持最大64G Micro SD/SDXC卡本地存储
• ICR红外滤片式自动切换,实现真正的日夜监控
• 本地模拟输出，方便安装调节
• 符合IP66级防尘防水设计，可靠性高
• 支持三码流同时输出，可分别独立设置不同的分辨率,帧率与码率
• 可最大支持20路同时访问,支持手机监控
• 支持强光抑制,多种白平衡模式，适合各种场景需求
• 支持背光补偿,自动光圈,慢快门,自动电子快门功能,走廊模式,适应不同监控环境
• 具有三轴调节功能,本地模拟输出,方便工程安装
• 功能齐全:图片叠加，匿名访问，IP地址过滤,心跳,镜像,PTZ控制，报警，一键恢复等
型号
型号
DS-2CD2632F—I(Z）(H）(S）
名称
200万1/2。8” CMOS ICR日夜型筒型网络摄像机

摄像机
传感器类型
1/2。8” Progressive Scan CMOS
最小照度
0。01 Lux ＠(F1.2，AGC ON)
-I：
0.01 Lux ＠(F1.2，AGC ON) ，0 Lux with IR
快门
1/25(1/30)秒至1/100，000秒
镜头
2。8—12mm ＠ F1。4 水平视场角: 98.4°-30。2°
(可选)8mm-20mm ＠ F1.6水平视场角： 35。5°-14。7°
镜头接口类型
Φ14
自动光圈
DC 驱动
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H.264 / MPEG4 / MJPEG
H。264 编码类型
BaseLine Profile / Main Profile / High Profile
压缩输出码率
32 Kbps～16Mbps
音频压缩标准
G。711/G。726
音频压缩码率
64Kbps（G.711) / 16Kbps（G.726）

图像
最大图像尺寸
1280 × 960 （1280 × 1024选配)
帧率
50Hz： 25fps （1280 × 1024选配）,25fps (1280 × 960)， 25fps (1280 × 720)
60Hz： 30fps (1280 × 1024选配)，30fps (1280 × 960）, 30fps (1280 × 720)
图像设置
走廊模式，饱和度，亮度，对比度，锐度,灰度通过客户端或者浏览器可调
背光补偿
支持，可选择区域
强光抑制
支持
图片叠加
支持128×128大小BMP 24位图像叠加,可选择区域
日夜转换方式
自动,定时，报警触发
感兴趣区域
ROI支持三码流分别设置4个固定区域或动态跟踪
第三码流分辨率与帧率
独立于主码流设置，最高支持:
50Hz: 25fps（1280 × 1024）
60Hz： 30fps （1280 × 1024)

网络功能
存储功能
支持Micro SD/SDXC卡（64G)断网本地存储,NAS（iSCSI可选）
接口协议
ONVIF,PSIA，CGI
智能报警
移动侦测,人脸侦测，动态分析,遮挡报警,网线断，IP地址冲突,存储器满，存储器错
支持协议
TCP/IP,ICMP，HTTP，HTTPS,FTP,DHCP，DNS,DDNS，RTP,RTSP,RTCP,
PPPoE,NTP，UPnP，SMTP，SNMP，IGMP,802。1X,QoS,IPv6,Bonjour（SIP，SRTP可选)
通用功能
一键恢复，防闪烁,三码流，心跳，镜像,密码保护，视频遮盖，水印技术,
匿名访问，IP地址过滤

接口
音频接口
1对3.5mm音频输入（Mic in/Line in）/输出外部接口，1个内置麦克风（可关闭）
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS—485接口，1个RS—232接口

一般规范
工作温度和湿度
-30℃～60℃，湿度小于95%（无凝结）
电源供应
DC12V±10％ / PoE （AC24V可选)
功耗
11W MAX
防护等级
IP66
红外照射距离
支持红外20-30米
尺寸(mm）
98×105×328。8
重量
1700g

n 海康200万像素红外球形云台一体机DS—2DE5184—A（方案2、3）
主要特性
红外功能
 最低照度0Lux
采用高效红外阵列,低功耗，照射距离达100m
 红外灯与倍率距离匹配算法
内置热处理及除雾系统
 恒流电路设计，红外灯寿命达3万小时
系统功能:
采用高性能传感器，图像清晰，最大分辨率可达1280x1080
精密电机驱动,反应灵敏，运转平稳，精度偏差少于0。1度，在任何速度下图像无抖动
支持标准的API开发接口,支持海康SDK、Onvif、CGI和PSIA协议接入
支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大
支持多语言IE界面及操作提示功能，用户界面友好
支持系统双备份功能,确保数据断电不丢失
支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
支持防雷、防浪涌、防突波
室外球达到IP66防护等级
机芯功能：
 支持自动光圈、自动聚焦、自动白平衡、背光补偿
 支持超低照度,0。05Lux/F1.4（彩色）,0。01Lux/F1。4(黑白）,0 Lux with IR
 支持3D数字降噪、数字宽动态功能
网络功能：
 采用高性能平台，性能可靠稳定
 支持以太网控制
 可通过浏览器和客户端软件观看图像并实现控制
 支持Micro SD卡存储，可选配SD卡
 支持NAS存储录像，录像可断网续传
 支持三级用户权限管理,支持授权的用户和密码，支持HTTPS加密和IEEE 802。1x网络访问控制
 支持双码流技术，支持H.264/MJPEG视频压缩算法,支持多级别视频质量配置，支持实时视频输出分辨率为960p和720p
 支持多种网络协议，IPv4/IPv6,HTTP，HTTPS,802.1x， Qos,FTP，SMTP,UPnP,SNMP,DNS,DDNS，NTP,RTSP，RTP， TCP/IP，DHCP,PPPoE
 云台功能：
 水平方向360°连续旋转,垂直方向-15°-90°,无监视盲区
 水平预置点速度最高可达240°/s，垂直预置点速度最高可达200°/s
 水平键控速度为0。1° -160°/s,垂直键控速度为0.1° —120°/s
 支持256个预置位
 支持8条巡航扫描,每条可添加32个预置点
 支持轨迹;水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描5条扫描方式
 支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整

机芯
图像传感器
1/3”Progressive Scan CMOS
有效像素
132 万像素
水平解析度
≥720TVL
最低照度
彩色：0.05Lux ＠ (F1。4,AGC ON)
黑白：0.01Lux @（F1.4，AGC ON)
0 Lux with IR
白平衡
自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡
增益控制
自动 / 手动
降噪
3D&2D
信噪比
大于50dB
背光补偿
开 / 关
宽动态
支持
电子快门
1-1/10，000s
日夜模式
自动ICR 彩转黑
聚焦模式
自动 / 半自动 / 手动

镜头
焦距
4.7-94mm， 20倍光学
变倍速度
大约3秒(光学, 广角-望远)
水平视角
58。3—3.2度(广角—望远)
近摄距
10-1000mm(广角-望远)
光圈数
F1.4-F3.5

功能
水平范围
360°连续旋转
水平速度
水平键控速度:0.1°-160°/s,速度可设
水平预置点速度：240°/s
垂直范围
—15°—90° （自动翻转）
垂直速度
垂直键控速度：0。1°-120°/s，速度可设
垂直预置点速度：200°/s
比例变倍
支持
预置点个数
256个
巡航扫描
8条, 每条可添加32个预置点
断电记忆
支持
扫描方式
支持轨迹；水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描
守望功能
预置点、巡航扫描、花样扫描、水平扫描
方位角信息显示
开 / 关

红外功能
红外照射距离
100米
红外控制
根据焦距可变

网络
最大图像尺寸
1280×960
帧率
50Hz: 25 帧(1280×960)、25 帧（1280×720）
60Hz： 30 帧(1280×960)、30 帧（1280×720)
视频压缩
H。264/MJPEG
网络协议
IPv4/IPv6,HTTP,HTTPS，802。1x，Qos，FTP,SMTP,UPnP,SNMP，
DNS,DDNS，NTP,RTSP，RTP，TCP/IP,DHCP，PPPoE
同时预览视频数
最多6路
双码流
支持
用户权限
最多32 个用户，分3 级：管理员、操作员和只能浏览
安全模式
授权的用户名和密码，以及MAC地址绑定；HTTPS加密;IEEE 802。1x网络访问控制、IP地址过滤

系统集成
网络接口
内置RJ45 网口，支持10M/100M 网络数据
SD 卡接口
内置Micro SD卡插槽，可支持手动录像/报警录像
应用编程接口
支持软件集成的开放式API，支持标准协议（Onvif、PSIA、CGI)、支持海康SDK和第三方管理平台接入
客户端
支持iVMS—4200 PCNVR客户端
浏览器
支持IE7、IE8、IE9，Chrome8+，Firefox3。5+，Safari5+浏览器

一般规范
电源
AC24V(仅—A型号支持）
30W max（其中加热6W max，红外9W max)
工作温度和湿度
-40℃-65℃（室外）
湿度小于90％
防护等级
IP66(室外球)
TVS 4000V 防
