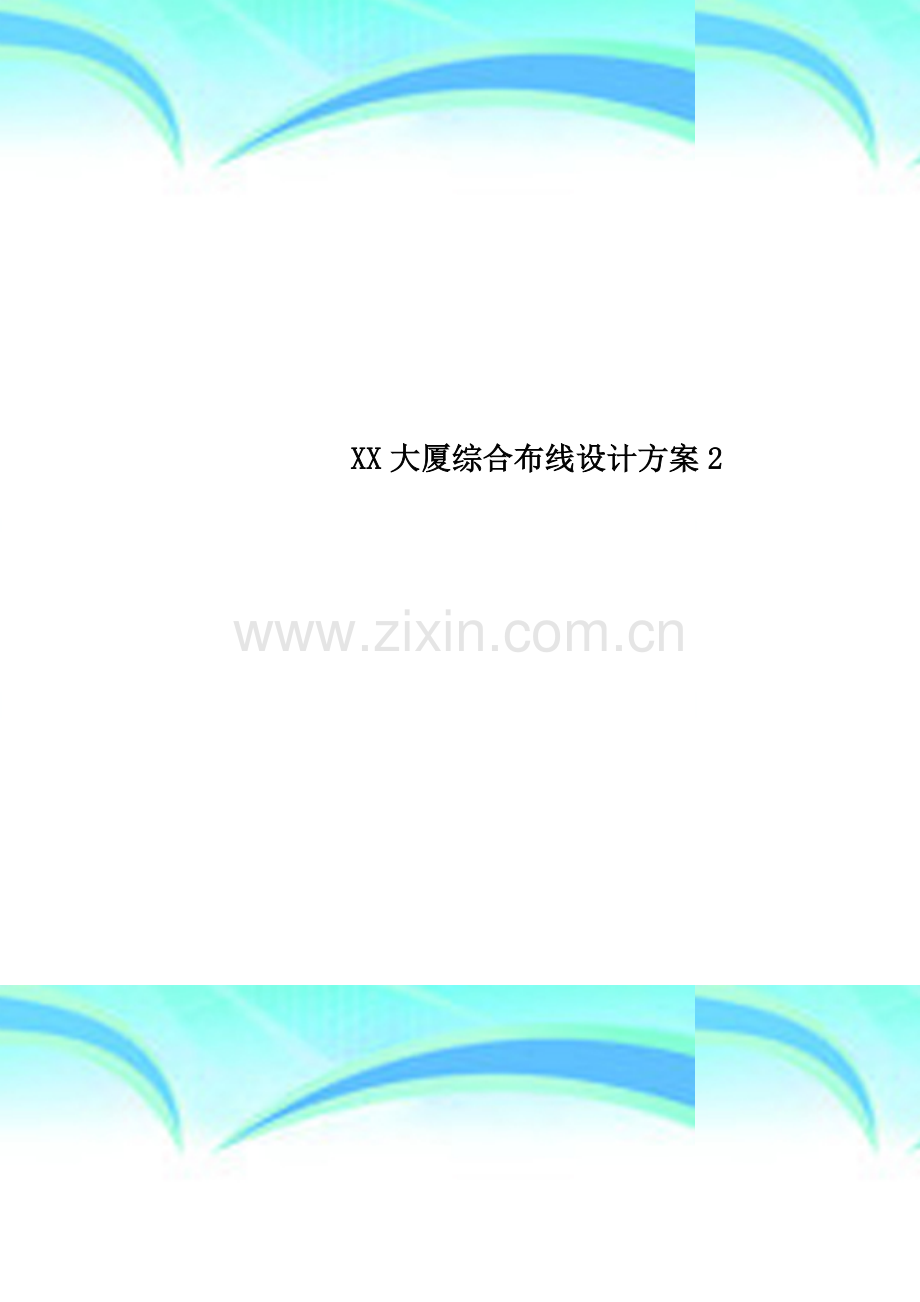

XX大厦综合布线设计方案2.doc

XX大厦综合布线设计方案2 作者： 日期：2 个人收集整理 勿做商业用途XX大厦综合布线设计方案 设计人：郑璐璐设计时间:2011-518目 录一、前言1二、需求分析22.1 现状分析 22.2 系统配置22。3 楼层信息点分布3三、设计方案43.1设计原则及依据43.2设计概述63.3 系统示意图9四、施工方案建议104.1 总体方案说明124.2 施工组织计划13五、系统的调测及验收155。1 调试阶段165.2 验收阶段165.3 测试参数17六、系统的维护与售后服务216。1 维护216。2 售后服务22七、材料清单及其报价2322一、前言 根据标准设计的布线方案,能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口(FDDI）、图像和其它连接的需要。智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。XX大厦综合布线将满足以下要求：布线系统将贯穿于1、2、3楼的各个平面。主要为话音、数据、图像等系统信号提供高性能传输路由.作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构,提供一个标准化、高带宽、低成本的网路环境。 系统应具有开放的模块化结构，可灵活地进行资源分配,线路管理、变更和扩展。 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽,为日后系统的升级提供充足的空间。采用目前国际上最先进的工程标准及规范,去设计和规划系统,使之成为市内的有代表性的工程样板。客户基本情况 ：楼层面积约xx米，且已有光纤到楼层。网络信息点：xx个；语音信息点：xx个二、需求分析2.1现状分析： 大楼建设的总目标是：以高性能综合布线系统支撑,建成一个包含多用途的办公自动化系统,能适应日益发展的办公业务电子化要求的现代化智能化楼宇.从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。办公高楼的结构如下:3层主建筑楼两层活动中心楼并排坐落于同一个街区，主建筑楼容纳公司总部以及销售部、营销部、财务部.主建筑的每个办公室和3个会议室(每一层各一个）都要安装电话以及可以高速访问internet的计算机。每个楼层都要有自己的设备间，接入设备第一层。相邻的一个仓库只容纳很少的几个部门,而且只有少数几个办公室需要安装电话和计算机，但是它必须和主建筑位于同一个网络中，高速internet访问能力在其中并不重要，但是要保证部门经理可以快速访问公司总部网络、所有的仓库办公室都必须有语音点，并且仓库中的所有部门都至少需要一台联网的计算机.根据本工程的具体情况,它满足系统纳入结构化布线系统的条件：(a) 超五类水平电缆在设备端口至终端端口的距离不超过90米；(b) 采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps；(c) 具有一定的抗电磁干扰特性和防电磁辐射泄露性能；通过信息端点规划定位，PDS布线支撑,使系统获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。也为该建筑群提供了良好的内部环境和畅通的对外联络设施。2。2系统需求配置： 本项目主要为标准型办公场所,因此采用较高的配置标准.根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为xx 5类结构化布线产品,使整个系统完全满足5类传输性能标准，以适应10-15年技术发展和使用的要求，且具有开放性、灵活性和可扩展性. 23楼层信息点分布统计： 根据甲方所提供的施工平面图及贵方要求,本工程信息点均设计为语音点和数据点，核算出各楼层信息点分布图如下:校办楼：类型楼层数据点语音点地下室*1层*2层*3层*注：本办公大楼在层中都是标准的办公楼，每层中有*个办公区，每个办公区中设有*个语音点，*个数据点.信息点总计：*三、设计方案3.1系统设计原则及依据本设计方案参照 ISO/IEC ISO 11801 ANSI/TIA/EIA568A，采用符合超5类标准的布线线缆和连接硬件，并由公司认证的设计人员设计，以确保整个系统的规范和质量。本系统支持语言和数据(图象、多媒体）传输，可满足快速以太网、ATM155Mbps /622.5Mbps及千兆以太网等应用场合。3.1.1 设计原则 综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性.而且在设计、施工和维护方面也给人们带来了许多方便。h兼容性：综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立 的而与应用系统相对无关,可以适用于多种应用系统。综合布线将语音、 数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、 信息插座、交连设备、适配器等,把这些不同信号综合到一套标准的布 线中.由此可见，这个布线比传统布线大为简化，节省大量的物资、时 间和空间.h开放性:该系统采用开放式体系结构，符合多种国际上现行的标准,它几乎对所 有著名厂商的产品都是开放的，并支持所有通信协议。h灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都 是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。 所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。h可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输 通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用 仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统全部采用点 到点端接，任何一条链路故障均不影响其它链路的运行，从而保证了整 个系统的可靠运行。h先进性：该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布 线。所有布线均采用世界上最新通信标准，链路均按8芯双绞线配置.5 类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把 光纤引到桌面。干线语音部分采用电缆，数据部分采用光缆，为同时传 输多路实时多媒体信息提供足够的裕量。h经济性：虽然综合布线初期投资比较高，但由于综合布线将原来相互独立、互不 兼容的若干种布线集中成为一套完整的布线体系，统一设计，统一施工， 统一管理。这样可省去大量的重复劳动和设备占用，使布线周期大大缩 短。另外，综合布线系统使用简单、方便，维护费用低，可以满足三维 多媒体的传输和用户对ISDN、ATM的需求。可见综合布线系统具有很高 的性能价格比. 3。1.2 设计依据h 满足下列标准： ISO11801 国际建筑通用布线标准 ANSI / TIA / EIA 568A 北美商用建筑电信布线标准 ANSI / EIA/TIA-569 北美电信走道和空间的商用建筑标准 ANSI / EIA/TIA606 北美商用建筑物电信设备的管理标准 ANSI / EIA/TIA TSB75 北美商用建筑物电信设备的管理标准 IEEE 100 BASE-T 100兆以太网 CCITT ISDN 综合业务数据网络标准 IEEE 802。3 10BASET 光纤分布数据接口（FDDI)标准 IEEE 802.5 TOKEN RING 网络标准 ANSI FDDI 110Mbps 北美光纤数据接口高速局域网标准 ATM 155Mbps/622。5Mbps 异步传输模式标准 RS232、X.21、RS422 异步、同步传输标准3.1.3 安装与设计规范 h 中国民用建筑电气设计规范（JGJ/T1692） h 智能建筑设计标准（EBD0395) h 工业企业通信设计规范（CECS 09:89） h 建筑与建筑群综合布线系统工程设计规范（CECS 72：97） h 建筑与建筑群综合布线系统工程施工及验收规范(CECS 72:97) h 电气装置安装工程施工及验收规范（GBJ 232。82)3.2 方案设计概述 根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：根据用户要求,大楼主设备间设于大楼一层综合布线机房，从主设备间引线缆经桥架和竖井直接引至工作区。水平布线电缆均采用超5类4对UTP电缆,信息插座选用xx公司特色产品5类系列插座。本方案分为五大子系统，分别为工作区子系统、水平子系统、干线子系统、设备间子系统以及管理间子系统，为二级星型拓扑结构.由于13层是标准的办公楼，先设计13层所用的设备，具体分述如下： 3.2。1 工作区子系统工作区子系统是指信息端口以外的空间,但通常习惯将电信插座列入工作区子系统。本系统设置1127个双口信息点。普天信息插座是普天专利产品之一。工作区材料配置表序号型号名称数量1PT/FA308BRI45双位插座面板2PT/5.566.019RJ45插座模块*3JPX211C125回线配线箱*4PT/8。037.070125回线背装架5PT/FT25525回线高频接线模块* 3.2.2 水平布线子系统水平布线子系统为配线间水平配线架至各个办公室门口的分配线箱的连接线缆。本项目数据点采用超五类四对UTP、语音点采用五类四对UTP。 序号 型号 名称 数量1UTP。C5。0045类4对UTP电缆*2UTP.S5。004超5类4对UTP电缆*（此项为约数.具体数量视现场情况而定.)3。2.3 管理区子系统 由于各个楼层的信息点数比较的多，故在每层楼都要设有管理区子系统，管理区子系统是由配线架、跳线以及相关的有源设备（HUB、服务器及交换机等）.具体的配料表如下：管理区子系统材料配置表序号 型号 名称 数量1PT/XG.30U。6019配线柜（30U)*2PT/FT2-5525回线高频接线模块*3PT/8。037.061250回线背装架*4PT/8.037。100HX100回线背装架*5PT/FA3-08VI24口PatchPannel6PT/4.431.000管理线盘*7PT/8.840.072标志块8PT/UTP。C3。0253类25对UTP电缆*9PT/FB。SN.0044芯室内多模光纤*10PT/TX。ST1。02STST光纤单芯多模跳线11PT/TX。STC1。02STSC光纤单芯多模跳线*12PT/GP11A12口光纤分线盒13PT/FL.ST.01ST法兰盘适配器*3.2。4 设备间子系统设备间子系统是由总配线架、跳线及相关有源设备（HUB、服务器及交换机等)等组成。设备间子系统是一空间概念，总配线架收集来自各水平子系统的线缆，并与相关有源设备通过跳线或对接实现系统的联网。本项目主设备间设在一层中心机房内，其布线设备主要为系统配线架和相关跳线等。按大楼结构化布线系统实施要求；我们将选用和配置普天相应产品。具体如下：设备间设备配置表序号 型号 名称 数量1PT/XG。40U.6019”配线柜（40U）*2PT/FA3-0816口Patch-Pannel3PT/FT25525回线高频接线模块*4PT/8。037.061250回线背装架*5PT/4。431。000管理线盘*6PT/8.840.072标志块*7PT/TX。ST1。02ST-ST光纤单芯多模跳线*8PT/TX.STC1.02ST-SC光纤单芯多模跳线*9PT/GP11A12口光纤分线盒*1PT/FL。ST。01ST法兰盘适配器*3。2.4 其它产品说明 本项目施工工具包括：打线工具：主要用于主干线缆与配线架和压线模块的压接，亦为最基本工具之一. 安装消耗品：施工辅材，包括扎带，胶带，油笔等.检测工具：美国FLUKE手持式工程仪表， 可迅速方便地测试1对4对线缆的开路、 短路、反接、错接以及线对交错等情况,以及ISO11801提出的各种参数。四、施工方案建议4。1 总体方案说明 4。1。1 布线系统设计说明大楼综合布线系统涉及计算机网络和通讯系统.综合布线系统有利于多种网络拓扑结构的应用,实行结构化综合布线方式,以达到高度智能化及节省投资的目的。4。1.1.1工作区子系统 工作区子系统是各办公区组成，根据各自不同的功能，由单孔和双孔信息插座构成，插座里采用的是拆装灵活的模块。通过插座既可以引出电话线,也可以连接数据终端及其它弱电设备。 信息插座和电源可安装在墙上、柱子上,部分可安装于地板上。安装于墙、柱上的插座之底边和地板之距离为30CM。安装于地板上的信息插座需防水、防尘，且可升降，以使得无论在有无地毯的地板上，插座(电源、信息插座)都能和地板、地毯面成水平。 工作区信息插座位置的确定： 对于办公室而言，信息点可安装于办公桌靠墙墙面上。办公区亦可根据每个办公室的实际使用情况配置。4。1。1。2水平子系统 水平线缆将干线线缆延伸到用户工作区。采用的是五类4对非屏蔽双绞线。这种线缆均在100米范围内保证155Mbps,622.5Mbps以及千兆以太网的传输速率，能够满足各种带宽信号的传输。4.1.1。3设备间子系统 设备间子系统(主配线间)由设备间中的电缆、联结器和相关支撑硬件组成,它把公共系统设备的各种不同设备互联起来。该子系统将中继线交叉处和布线交叉处与公共系统设备(如：PBX）联接起来。 根据陕西国际商会大厦教学楼的实际情况,主配线室设在多功能教学楼中心机房内。 在大楼中使用一个竖直桥架,以方便缆线的管理.而且在竖直桥架上每隔2米焊一根长宽与桥架宽度相等的精钢筋，直径大约为1.5cm,以固定和支撑垂直上下的缆线，并使安装好后的缆线美观些.4.1.1.4建筑群子系统根据陕西国际商会大厦实际情况，楼内计算机网络与外界的网络,如政府机关、银行、各公司之间等的互联，可以通过公共数字业务网或远程LAN等相连。部分需引至楼外的电话电缆及市话局引入的中继线电缆的联接通过主配线架进行交接.4.1.2综合布线管线设计建议4.1.2.1 PDS管线方案 (1) 水平线子系统的布线方案 水平线子系统完成由接线间到工作区信息出口线路连接的功能.有两种走线方式。 (a）墙上型信息出口 采用走吊顶的轻型装配式槽形电缆桥架的方案。这种方式适用于大型建筑物,为水平线系统提供机械保护和支持。装配槽形电缆桥架是一种闭合式的金属托架，安装在吊顶内，从弱电井引向各种设有信息点的房间。再由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。 PDS系统的布线是放射型的，线缆量较大，所以线槽容量的计算很重要。按照标准的线槽设计方法,应根据水平线的外径来确定线槽的容量即:线槽的横截面积=水平线截面积之和3 线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等.线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。 同时为确保线路的安全，应使槽体有良好的接地端.金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接，然后接地。如果不能确定信息出口的准确位置,拉线时可先将线缆盘在吊顶内的出线口,待具体位置确定后，再引到各信息出口。 (b)地面型信息出口采用地面线槽走线方式。这种方式适用于大开间的办公间,有大量地面型信息出口的情况建议先在地面垫层中预埋金属线槽。主线槽从弱电井引出，沿走廊引向各方向，到达设有信息点的各房间进，再用支线槽引向房间内的各信息点出线口。强电线路可以与弱电线路平行配置,但需分隔于不同的线槽中。这样可以向每一个用户提供一个包括数据、语音、不间断电源、照明电源出口的集成面板。真正地做到在一个清洁的环境下,实现办公室自动化。由于地面垫层中可能会有消防等其他系统的线路，所以必须由建筑设计单位，根据PDS管线设计人员提出的要求，综合各系统的实际情况，完成地面线槽路由部分的设计.线槽容量的计算也应根据水平线的外径来确定即:线槽的横截面积=水平线截面积之和3地面线槽也需整体连接，然后接地。 （2） 垂直干线子系统的走线设计 垂直干线子系统，是由一连串通过地板通孔垂直对准的接线间组成的。 用于PDS系统的典型接线间，其可以走进入的最小安全尺寸是200150cm,标准的天花板高度为240cm，门的大小至少为高2。1宽1M，向外开。垂直干线的走线设计分为两部分 （a)干线的垂直部分垂直部分的作用是提供弱电井内垂直干缆的通道.这部分采用预留电缆井方式,在每层楼的弱电井中留出专为PDS大对数电缆通过的长方形地面孔。电缆井的位置设在靠近支持电缆的墙壁附近,但又不妨碍端接配线架的地方。在预留有电缆井一侧的墙面上，还应安装电缆爬架.爬架的横档上开一排小孔,大对数电缆用紧绳绑在上面,用于固定和承重。附近有电梯等大型电磁干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护.预留的电缆井的大小，按标准的算法，应至少是要通过的电缆的外径之和的3倍。此外，还必须保留一定的空间余量,以确保在今后系统扩充时不致需要安装新管线. (b）干线的水平通道部分 水平通道部分的作用是，提供垂直干线从主设备间到其所在楼层的弱电井的通路.这部分也应采用走吊顶的轻型装配式槽形电缆桥架的方案.所用的线槽由金属材料构成，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火、密封、坚固的空间使线缆可以安全地延伸到目的地.其选材算法与水平子系统设计部分的线槽算法一致. 与垂直部分一样,水平通道部分也必须保留一定的空间余量,以确保在今后系统扩充时不致需要安装新的管线。 （3) 设备电源管线方案 接线间的AC电源需求与接线间内安装的设备数量有关。 首先，在配线间内应至少留有二个为本系统专用的，符合一般办公室照明要求的220V电压，电流10A单相三极电源插座.根据接线间内放置设备的供电需求，还需配有另外的4个AC双排插座的20A专用线路。此线路不应与其他大型设备并联，并且最好先连接到UPS,以确保对设备的供电及电源的质量4。2施工组织计划 4。2。1 施工组织（1） 施工准备阶段 包括施工图编制与审核;施工预算；编制施工组织设计及施工方案的编写设备/材料的采购与定作；工程施工工具与设施的准备以及施工队伍的组织准备等.（2) 施工阶段 包括配合土建和装修施工，预埋管线管路；固定与土建施工有关的支持固定件;固定配线箱及配电柜等；随土建工程的进度逐步进行各子系统设备安装与线路敷设；各子系统检验测试等。 （3）竣工验收阶段 包括系统调试及投入正常运行；完成全部测试报告及竣工文件；汇集建设单位、施工单位及质量监督部门审查;现场验收；针对有行业管理的转项系统完成行业主管部门的验收。 总之,无论工程大小，系统难易，都必须在施工中有条不紊，按一定顺序衔接进行；同时,在积累经验、掌握技艺的基础上,还必须遵循一定的工程程序，包括图纸会审、技术交底、工程变更、施工预算、施工配合、竣工验收等,才能有效地提高功效，确保工程质量。 4。2。2 施工质量、安装及降低成本的措施 (1）施工质量保证的基本措施 为了确保系统工程施工的质量，使工程达到设计要求,必须加强工程施工技术管理工作，根据我公司管理的经验，每一项工程从施工准备阶段开始,到工程施工与组织管理及竣工验收阶段都必须按照一定的程序和要求。由有关的技术人员和管理人员，以文字、图表等形式，记载影响工程质量的有关规定，要求所有文件材料的形成与积累必须做到及时、准确、系统与科学。 及时 就是在施工过程中,对各种要求的数据、现象及时进行记录，做到分阶段,按专业积累、整理，编制好施工文件材料。竣工验收时及时做好工程文件材料的整理、归档及向建设单位的移交工作。 准确 既是要求施工过程中形成的技术文件材料应如实地反映工程施工的客观情况，严格按施工图和现行材料质量标准、质量检验标准、施工及验收规范施工，做到变更有手续、有根据,施工各单位有记录。严禁出现擅自修改、伪造和事后补做等情况。 系统 即是按照施工程序,对形成的技术文件材料进行系统的整理，系统地反映施工的全过程。 科学 就是以科学的态度来对待施工中的每一个数据，应做到施工有依据，检查有结论，现场有记录,测试验收有报告，修改图纸有手续,工程竣工有总结. （2）安全施工管理措施 在弱电系统工程实施中,安全是我们遵训的首要原则，安全包括人身安全和设备的安全,为此,在施工过程中我们采取相应的安全管理措施，以消除一切事故隐患，避免事故伤害,确保系统安装和运行安全。a. 建立、完善以项目经理为首的安全生产领导组织，有组织、有领导的开展安全管理活动。 b。 建立各级人员安全责任制度，明确人员的安全责任,定期检查安全责任落实制度，惩罚分明。 c。 施工人员严格遵守各项安全操作规程，严格按照施工图、施工规范施工. d. 对施工人员进行安全教育与训练，增强安全意识，提高安全施工知识，防止人为的不安全行为,减少人为的失误。 (3)节约措施布线系统除具有众多优越性外，其突出的优势在于系统综合设计后达到节省人力、物力、财力的目标，而在施工中采取有效的节约措施,则将系统的完善设计得以充分体现。 a. 工程实施中采取设备用料核算，做好施工准备,以利于安装过程中材料充分有限地使用。 b. 协调管理各工序的工程，实施各子系统工程严格服从工程现场总指挥的管理，避免因工序交叉造成的二次装修带来的损失。 c。 严格按施工规范安装操作,注意保护其他专业产品,尽量不损坏建筑物表面及已安装设备，确保楼宇自控设备整体的协调、对称和美观。 d。 施工中，在满足设计要求的前提下,保证系统安全可靠运行的基础上，推广使用新科技、新机具新工艺,提高安装质量,提高效率,以达到再创新的升值效果。 e. 严格按施工管理程序完成施工中及竣工资料、文件的收集、整理,减少管理费用的支付，为今后系统维护维修创造条件。 f. 在施工过程中遇到施工图纸与实际现场不符或存在不完善的地方,工程指挥部将配合现场情况，以最快的速度、最短的时间将问题呈报给建设方和设计师,把图纸尽快完善,使施工顺利进行。 五、系统的调测及验收 综合布线在计算机网络中最基础也是最重要的组成部分，它是连接每个服务器和工作站的纽带,起着信息通路的关键作用，作为传输高速数据的物理链路，链路产生的故障严重时会导致整个网络系统的瘫痪.因此，综合布线工程竣工后，为保证系统符合设计要求，确保信息畅通和高速传递，对系统的调测是布线工程最主要的一环，必须采用专用测试仪器对系统的各条链路进行检测，以便于评定综合布线系统的信号传输质量及工程质量。用于检测铜缆的设备必须选择符合TSB67标准的精度专业级线缆认证测试仪（包括信道及基本链路的测试），仪器应具备线缆故障定位、故障分析及自动储存测试结果并可客观地将其打印输出的功能。 5。1 调试阶段 5。1.1 供应商在全部安装工程完成后，应按照业主及厂商的要求，负责系统的开 通调试。 5。1.2 调试好的系统必须达到业所要求的使用功能。 5.1.3 如调试中出现问题,必须排除故障反复试验，务必使系统完善。 5。1。4 安装人员可随装随测，以及时发现问题并改正.5.2验收阶段 5.2。1当供应商认为系统调试好达到使用要求时，同工程师及业主进行系统验收。 5。2。2 系统验收所需进行的检验测试项目及每项试验的具体方法和要求,应提前 送交工地工程指挥部审批,工程部同意后方可进行。 5。2.3 系统验收过程中某些部分出现问题，要在纠正错误后再重做试验，重新试 验时，至少有三次以上同一试验没有出现问题，工程师满意后才算通过。 5。2.4 供应商应提供检验和测试的工具的仪表。 5。2。5 检验测试时，必须要有详细的技术记录。测试结束后，供应商需将整理好 的测试就送交工程师。 5。2.6 经测试后的系统需经过一段时间的试运行，试运行期间，系统由供应商及 业主工作人员共同管理。 5。2。7系统试运行之前，供应商应提供培训课程,确保业主的工作人员熟悉设计资 料和图纸文件，掌握系统装置、设备各方面的情况，例如：系统的设计， 设备日常运行的操作和监视,故障，排除损坏设备的更换、维修及系统设 备的例行维修保养等. 5.2。8 试运行期间,供应商应指导以协助业主工作人员完成工作记录,若有问题 出现，应及时处理及记录在案.5.2.9试运行结束后，供应商应将套完整的竣工图纸连同整个系统交付业主.交 付之前必须经工程师审阅，认为符合要求时方正式交付业主。53 综合布线系统检测模型综合布线系统有基本链路（Basic Link)及信道(Channel)两种检测模型，现场认证检测可根据实际需要选择相应的检测模型。对于综合布线系统自身的检测，可选用基本链路形式，对于综合布线系统应用的检测，可选用信道形式。54 测试内容及特性参数系统的特性参数主要分为两大类：一类是电缆、接插件的物理特性，例如导体的金属材料强度、柔韧性、防水性和温度特性，电缆的物理特性在出厂时已经确定，对于使用者在购买进行选择时不能采用一般的方法进行测试;第二类是系统的电气特性，这些特性对于用户而言是最主要的，所以用户应该了解这些特性参数.系统测试主要指工程电气性能和光纤特性，包括(1）连接图,(2）线缆敷设长度,(3)衰减,(4）近端串扰，（5）反射（光纤）等。5.4.1接线图 （Wire Map） 有二种不同的接线标准，一为T568A，一为T568B,本布线方案采用的是T568A。线缆必须正确端接于信息端口,不允许有任何形式的错接.从水平配线区至信息端口之间的双绞线必须保证连通，线对间不能短路。5。4。 2链路长度 （Length） 根据TIA568标准，布线系统基本链路(Basic Link）的最大长度为90米，通道（Channel)的最大长度为100米。链路的长度可以用电子长度测量来故事估算,电子长度测量是基于链路的传输延时和电缆的NVP值（Nominal Velocity of Propagation:表示电信号在电缆中的传输速度与光在真空中的传输速度的比值），当我们测量一个信号在链路中一来一回的时间,又知道电缆的NVP值，就可以计算出链路的电子长度. (a)端端连通性（Endto end connectivity） 这一测试是确认链路的连接.它不仅是一个简单的逻辑关系连接测试，而且要确认链路一端的每一根针和另一端相应针的连接是否符合相关标准，对于UTP来说，内部由4对双绞线组成，两端用RJ45水晶头连接，线与接头的连接（严格的对应关系）要符合网络的标准,而且还确认是否存在开路、短路等现象。 （b）链路长度 根据TIA568标准,布线系统基本链路（Basic Link)的最大长度为90米,通道（Channel）的最大长度为100米。链路的长度可以用电子长度测量来故事估算，电子长度测量是基于链路的传输延时和电缆的NVP值（Nominal Velocity of Propagation：表示电信号在电缆中的传输速度与光在真空中的传输速度的比值),当我们测量一个信号在链路中一来一回的时间，又知道电缆的NVP值,就可以计算出链路的电子长度。5。4。3 近端串扰（ NEXTNext Crosstalk） 近端串扰指电缆在同一侧的接收端收到发送端发送的信号，即链路中通常一对线用来发送信号而另一对线用来接受信号。在理想情况下，发送对和接受对应有良好的隔离，即在接受到来自发送端的信号，但是电缆是紧挨在一起的，因此这些线对之间肯定会有信号的耦合，显然这种耦合信号越小越好，或被衰减的越多越好。NEXT是众多指标中最为主要的一项,特别对高速局域网来说,其影响是非常大的。布线施工不规范、安装错误、连接不当都会引起严重的NEXT。 本系统超五类线缆所用测试标准为 TIA/EIA-568-A五类国际标准，通道指标应符合如下表格(另附超5类通道指标）： 5类和超5类标准中不同频率时NEXT（通道） 频率MHZ 5类5类+1.005463。34.004553。610.003947。016.003643。620。003542。031。253240.462.502738.7100。002433.65.4.4 特性组抗（Characteristic Impedance） 特性组抗是交变电信号通过电缆时所表现出来的障碍性反应，电缆的特性组抗应该是一个特定的常数，但若由于施工、安装时连接不当或电缆的损坏(例如电缆的急剧弯曲和扭结、捆绑过紧）都可能引起组抗的不连续与不一致，称为组抗异常，它会造成信号的反射，引起网络电缆中信号的畸变,并引起网络出错。5.4.5 衰减线路信号衰减的大小,直接影响着传输的行能，其不但与长度有着直接关系，也与阻抗有关。根据标准,本布线系统的信道系统衰减量和基本链路衰减量在传输频率为100MHz时应分别为24db和21。60db.前者总长度为100米以内,后者为94米以内. Attenuattion衰减频率MHZ 5类5类+1.002。52。24.004.84.510。007.57。116.009。49.120.0010.510.231.2513.111。562.5018。412.9100.0023。218.6Prop Delay-传输时延参数5类5类+Prop Delay1s548ns Return Loss 回波损耗参数5类5类+100MHz10dB250MHz10dB5.4.6其他参数a.Power。Sum.NEXT 综合近端串音 频率MHZ 5类5类+1。005470。34。004560。610.003944。016。003640。620。003539.031.253237。462.502735。7100.002430.6b. Power。Sum。ELFEXT 综合等效远端串音 频率MHZ 5类5类+1。0055。54。0043。510.0035。516.0031.520.0029.531.2527.662。5025.6100。0019。6c.ACR 串音衰减比=NEXT-Attenuattion频率MHZ 5类5类+1.0061。14。0049。110.0039。916。0034。520。0031。831。2528.962。5025.8100。0015。0 b。Power . Sum 。 ACR频率MHZ 5类5类+1.0058.14。0046.110.0036.916.0031。5
