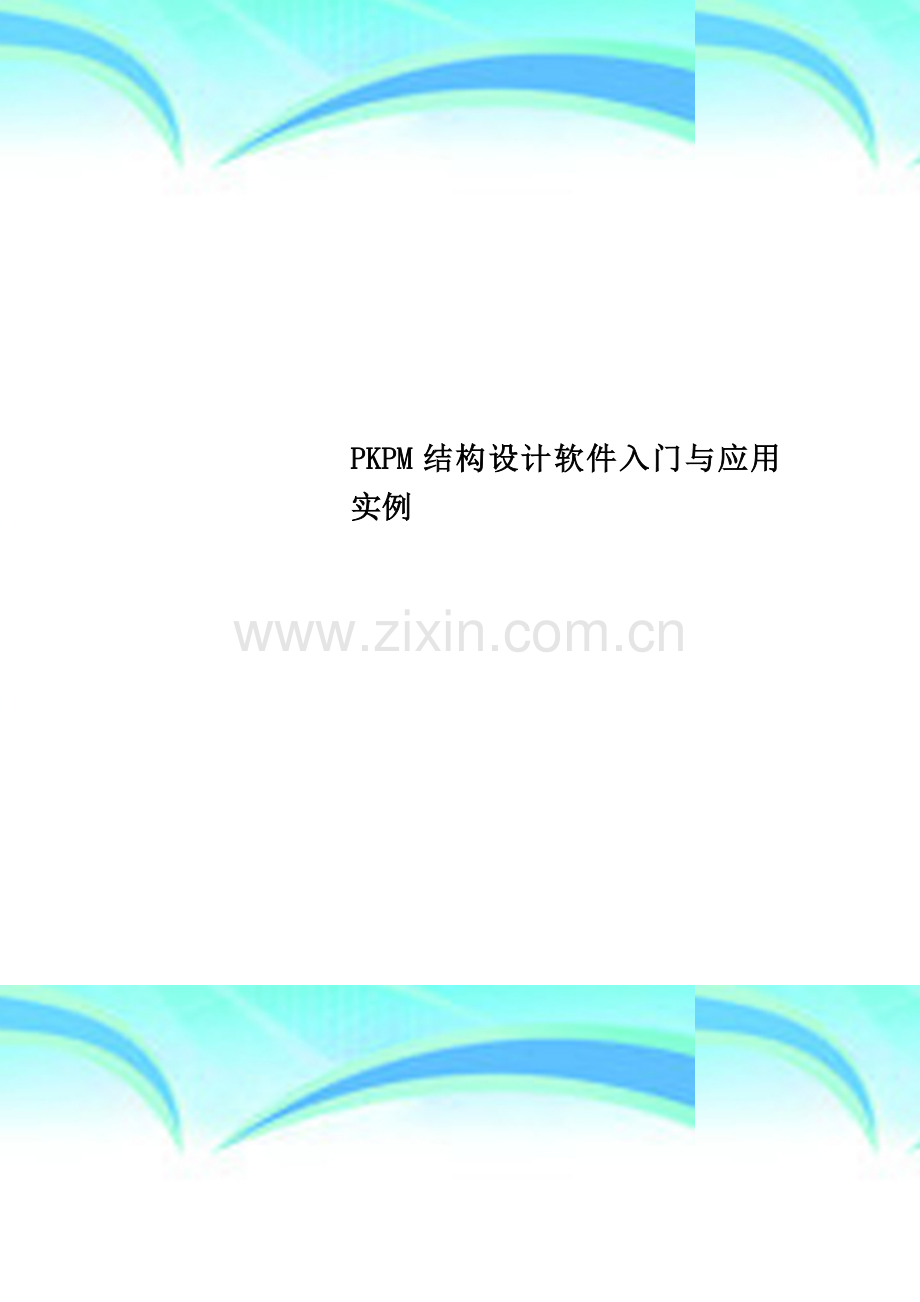

PKPM结构设计软件入门与应用实例.doc

PKPM结构设计软件入门与应用实例 作者： 日期：2 个人收集整理 勿做商业用途PKPM结构设计软件入门与应用实例钢结构前 言随着经济的高速发展，我国建筑钢结构发展迅速。结构形式的多样化和复杂化，设计周期的缩短，对结构分析与设计的效率和质量都提出了很高的要求，结构计算商用软件的出现和推广，是解决这一矛盾的有效途径。现在计算机辅助设计已经成为建筑结构设计领域工作的主流。对于有志于从事结构设计的即将毕业的土木工程专业学生来言，尽快的掌握结构计算软件已经成为一个基本技能。在众多的结构计算软件中，由中国建筑科学研究院PKPM工程部研发的PKPM系列软件有着很高的市场占有率.该系列软件自1987年的研发以来，经过不断开发，现在已非常成熟，并且由于其与我国规范很接近，受到我国用户的青睐。无疑，掌握STS的使用对设计工作者是很重要的，尤其是对于初学者。对于刚毕业的学生来说,大家已经具有一定的力学和结构知识,但是对软件的使用还不够熟悉，对规范的了解也比较欠缺，设计经验也很不足。因此，在介绍软件应用的同时，也应对其它几个方面给予介绍.通过实例来讲解，对初学者来说，是一种好形式。考虑到这些因素，本书的写作基本是分开为三个模块，即软件部分、设计知识、规范部分,这三个方面都围绕实例展开。我们希望通过这种方式作到实例、设计原理、规范、软件的有机结合。这种编写方式是我们对于此类书籍的一种尝试。鉴于本书工具书的定位,我们对这四部分的内容处理原则为:软件部分侧重于讲解步骤和例题用到的参数，对于软件的技术条件等请参看PKPM公司的用户手册或技术条件.设计知识部分侧重于讲解结构设计概念和设计经验，对于构造知识由于其内容广泛，本书也不多涉及,这些内容请参看相关构造手册和国标图集。规范链接部分指出与设计阶段相关的规范条款，限于篇幅,对于规范具体条款内容从略,实际上是用到条文的索引.同时，也希望这种方式能有效的帮助读者自己去查阅规范,以尽快的熟悉相关规范。本书的使用方法，我们推荐采用三阶段的学习:1、软件部分的学习：读者先阅读设计条件，然后按照设计步骤，自己跟着软件操作一遍,在本阶段，主要是让初学者首先对软件的全局和基本的操作流程有个基本的了解。2、设计知识的学习：本部分是作者简要统计的有关设计原理和设计经验，和作者自己在设计过程中的一些体会.结合例题阅读本文的设计知识部分,以便对于设计原理和常用经验作个熟悉。明白设计中的一些参数的来龙去脉，加深对软件的认识. 3、就是结合规范链接再把实例过一遍，明确规范都有那些要求，这样才能游刃有余。规范是设计的法规性文件，是必须遵守的，规范也是行业成熟经验的总结。对于结构的安全和经济都给予了总结.一个成熟的设计必须是符合现行规范的设计。刚接触结构设计的人，对规范是很不熟悉的.规范函盖面广,内容太多。运用软件独立的设计，是使用软件的终极目标。这需要不断的积累和提高,特别是对于概念设计、构造设计方面,是一个不懈努力学习的结果，希望本书在这个过程中，能对读者有所帮助，我们就很欣慰了。特别需要提到的是：PKPM工程部拥有该软件的最终解释权。程序的版本是不断更新的，我们采用的版本以2005。04以后版本为准.PKPM公司对软件升级后，相关操作与本书不符的，以其解释为准.本书第一章、第三章由中国建筑技术集团有限公司设计七所王建编写，本书第二章由杭州浙华建筑设计事务所董卫平编写.本书在编写过程中，得到中华钢结构论坛(www。okok。org）的大力帮助,论坛顾问钟志宪高工给予了审校,论坛万叶青教授级高工多次给予编写意见，吴稀政高工也多次参与讨论，中国建筑科学研究院PKPM工程部对于书稿中程序的相关部分作了审定，中国建筑技术集团有限公司设计七所所长白剑波给予了很多帮助，在此一并致谢。限于我们的水平，书中难免有不足之处，还请读者多赐教。编者2007.01目 录第一章 门式刚架1.1设计条件（工程实例）41.2平面建模91。3计算分析。341.4设计成果判断.351。5施工图绘制。.491.6维护结构设计.。571.7吊车梁设计 。.681。8支撑设计 。.。781.9三维建模与刚架二维设计。86第一章 门式刚架门式刚架是目前应用较多的一种结构形式,PKPM系列软件的STS模块能很好的完成该结构的分析与设计。下面就以一个具体实例，简单介绍PKPM软件在实际应用中的操作流程和对计算结果的判断方法。1。1设计条件（工程实例）某厂房位于北京郊区，该厂房长91。5m，宽54。5m,檐口高度8.1m,女儿墙高0.6m。屋面为双坡屋面,坡度1:15，室内外高差为0.3米。厂房为三连跨，单跨跨度18米，每跨有2台吊车，柱距7米。厂房端部有夹层.本工程建筑图具体见图1。11、图1.1-2、图1.1-3、图1。1-4、图1.15和图1。1-6。本厂房耐火等级二级，生产类别为戊类。结构类型：门式刚架屋面材料：采用压型钢板轻钢屋面墙面材料：0.000到1.200m采用页岩砖，1。2m以上采用压型钢板。主体结构钢材:采用Q345B，焊接材料采用E50系列。维护结构钢材:采用Q235冷弯薄壁型钢。结构的重要性：二类建筑物设计使用年限:50年本地设防烈度:8度，场地土类别II类基本风压：0.45kN/m2基本雪压:0。40 kN/m2不上人屋面活荷载：0.5 kN/m2夹层部分活荷载：2。0 kN/m2楼梯间活荷载：3。5 kN/m2本工程的刚架布置图见图1。1-7，支撑布置图见图1。1-8。120 图12 AK立面图图13 KA立面图图1-4 11剖面图 图1.17 刚架布置图图1。18 支撑布置图1。2平面建模L编者按:门式刚架的结构分析在设计中多以平面分析为主，相应的软件模型也为平面建模为主。本书重点介绍的就是门式刚架的平面建模。由本工程条件可知，门式刚架可分为5榀,现在以其典型的6轴线刚架为例讲述STS的使用。1.2。1启动门式刚架平面设计启动PKPM软件STS模块后,进入用户界面，如图1.21所示,图1.21 门式刚架主界面在正式进行设计之前,需要为所分析工程建立一个独立的工作目录，存放其模型和分析数据.这样做的优点是可以避免不同工程的数据发生冲突,发生错误。和有效利用设计成果,实际设计时，往往需要经过几次反复和调整，才能确定最终方案。每个方案就相当于一个独立的工程，需要为每个方案分别建立一个工作目录。这样就可以防止程序在执行调整方案后覆盖了原方案的数据，利于方案之间的比较和提高工作效率。建立工作目录的具体方法为：单击按钮，打开如图1。2-2所示的对话框:图1.22 改变工作目录对话框本工程所建工作目录定名为“6轴”。接下来，就可以正式进行建模了(下面就以1.1节所述实例具体讲解）在选定的工作目录“6轴下，双击“图1。2-1”中的主菜单A后，打开如图1。23所示界面。对于首次设计，需要点选“新建文件按钮，程序弹出输入工程名的对话框（如图1.2-4所示)，本工程命名为GJ-1，输入GJ1后，单击“确定按钮，进入平面建模的主界面，如图1。25.图1.24 输入文件名称对话框1.2。2轴网建立 轴网是PKPM建模的基础，所有的构件必须以此为基础进行布置.轴网的正确与否直接关系到结构模型是否正确。程序提供两种轴网输入方式，普通方式和快速建模方式。实际设计中多利用快速建模辅助一般建模方式的方法来完成。快速建模的方法为：打开快速建模页面，根据需要改写其中参数即可。有三种途径可以打开。1、单击“工具栏中的按纽2、“网格生成”/“快速建模”/门式刚架。3、“快速建模”下拉菜单图1.23 门式刚架PK交互输入界面图1.25 门式刚架平面建模主页面本工程轴网建立步骤：单击“网格生成”“快速建模“门式刚架，弹出“图1。26”所示页面： 图1.26a 门式刚架快速建模 图1。26b 门式刚架快速建模总跨数：按实际情况填写,各具体参数的取值如页面所示.当修改其中的参数后,模型会动态更新。当前跨：其余参数都是针对当前跨而言，通过改变当前跨，实现对整个模型的建立。柱高是从檐口到基础顶面（钢柱底面）的距离，本工程的基础顶面标高为0.100m。中柱高度根据屋面坡度和边柱高度计算得出。梁的分段主要是考虑受力和运输要求。由于功能需要，此工程分为3跨，每跨跨度18米，柱距7米。规范链接：结构形式-门规4。1.1跨度形式门规4。1。2屋面坡度门规4。1.5屋面单元划分-门规4。1。6跨度确定-门规4。2.1第1款高度-门规4.2。1第2款轴线取法门规4.2。1第3款檐口高度、最大高度、宽度、长度门规4.2。1第4款适用范围，经济跨度，高度，柱距，挑檐长度门规4。2。2设计知识:1、厂房的坡度和建筑排水、屋面材料类别密切相关。常用的坡度范围是1/101/20。2、厂房的高度取决于使用条件和建筑要求,有吊车时还要满足吊车运行的净空要求。3、厂房跨度取决于功能、经济要求4、刚架的间距应考虑使用功能、刚架跨度、檩条合理跨度、荷载大小等综合确定,一般多在69m。退出快速建模后，接下来可以为轴线命名。轴线命名后可以把命名的轴线数据传递到施工图绘制中.方法为：通过网格轴线命名菜单完成,见图1.27。说明，程序提供单根轴线命名、连续轴线命名方式。现采用单根轴线方式为刚架依次命名轴线A、D、K、G。操作时注意按命令行的提示操作即可.图1。27 轴线命名1.2.3布置柱本工程柱采用采用等截面的焊接H型钢,边柱截面选用300280812,中柱截面采用280280812。程序通过“柱布置”菜单完成柱的布置。具体步骤是:1、单击“柱布置”，弹出下级菜单，如“图1。2-8”所示：2、接着点击“截面定义”，程序弹出“图1.2-9”所示对话框.（完成需要布置的柱截面，)3、首次设计,需要点击“增加”按钮，进行输入。此时，打开如“图1.2-10的对话框。4、选择“H型钢类型,弹出“图1.2-11”界面。根据所选H型钢依次修改各参数即可。5、建立了边柱截面后，通过“复制”按钮建立中柱截面。此时，只需把腹板高度由300修改为280即可。(这个功能对变截面梁更有效率，可以减少不少工作量）6、定义完成后，接下来的工作是布置柱,先从定义好的截面库中选中要布置的截面类型。然后布置,程序提供四种选择方式,此处按TAB键转成轴线方式注意的是对于边柱考虑偏心的影响。程序规定左偏为正，右偏为负。单位为mm。A轴边柱布置时候，输入150，K轴边柱则输入150,中柱无偏心。图1.2-8 柱布置图1.2-9 PKSTS截面定义图1.2-10 柱截面类型图1。2-11 H型钢截面定义设计知识：门式刚架一般多采用变截面构件，当有吊车时，柱多用等截面的。常用的柱截面高度一般为300700.截面定义时考虑的原则有:1、翼缘必须满足宽厚比要求，腹板满足高厚比要求，对于腹板,当不满足时,程序会按考虑屈曲强度计算。所以说，截面翼缘满足宽厚比，显的很重要.2、截面选择要考虑常用的板型,结合市场上常用的材料规格选择比较好,对于翼缘，常选用的规格有180，200，220,250等.3、选择截面还要考虑节点螺栓布置的实际情况，满足规范对于螺栓的容许距离要求，综合这些因素， 4、对于腹板截面，考虑的往往是制作问题，以及和翼缘截面厚度的协调问题，腹板厚度一般比翼缘小些为宜,其高厚比用到150左右比较合适,制作中的变形也比较小，板件厚度不宜低于6mm厚，否则易焊穿。常用的门式刚架翼缘截面一般为：1808,18010，2008，20010，22010，22012,24010，24012,25010，25012,26012，26014，27012，28012，30012,32014等，常用的腹板截面为：一般为6mm和8mm厚的。对6mm的其高度范围一般从300750，最大可到900，对8mm厚的腹板高度范围一般从300900，最大可到1200。1.2.4布置梁本工程左半坡梁的截面尺寸具体是:350180610，（350550）180610，（550350）180610，350180610.（右侧部分与之对称）梁的布置和设计知识参考柱的相关操作即可,在此不细述。 注意的是：选择“变截面梁”，布置时，连接点一定要连续。1.2.5检查与修改计算长度单击“计算长度”弹出如“图1。212所示界面.图1.212 计算长度界面接下来单击“平面外”菜单，出现对话框：图1.213 平面外计算长度输入3000回车后，按Tab键，应用轴线选择方式,用鼠标选择梁（把梁的平面外计算长度改为3000mm）本工程在牛腿设置通长系杆，柱子的面外计算长度不需要修改。当不设置面外支撑时，柱子的平面外计算长度需要修改,对边柱为8200，对中柱为9400，读者可以自己练习其修改和刚架设计,体会计算长度对设计的影响。程序约定：平面内的长度程序默认为1，一般情况下不需要改动。本工程不改. 平面外长度程度默认为杆件几何长度。一般根据实际情况修改。设计知识：梁的平面外计算长度通常情况下对下翼缘取隅撑作为其侧向支撑点，计算长度取隅撑之间的距离.对于上翼缘，一般也可以取有隅撑的檩条之间的距离.檩距1.5m，隅撑隔一个檩条布置。所以,梁的平面外计算长度取3m。 柱的平面外长度取决于其平面外支点的距离，本刚架在牛腿位置设置面外支撑,由于设置了吊车，程序在此把柱分为2段，柱子平面外长度取各段柱实际长度即可。 对于平面内计算长度，通常情况下,不需要修改。但，有时平面内长度需要根据实际修改。如当有夹层时，对于按框架设计的柱的平面内计算长度需要修改.1.2。6查改节点类型图1.214 铰接构件界面本菜单的主要功能是设置节点类型。程序默认所有的梁柱节点都是刚节点,所以，在有铰接点的时候,需要通过该菜单修改。本工程有吊车，GJ1的节点按刚接考虑，不修改.如用户需要修改时，先选择布置柱铰，根据提示操作即可。设计知识：铰接构造相对刚接来说，简单很多，方便制作和安装，有条件时候，宜尽量采用。采用的节点形式，要保证结构形式为几何不变体系.柱脚采用铰接还是刚接，和自重较轻，柱高一般也不大，柱底弯矩不太大，一般采用柱底为铰接的形式。有吊车且吊车吨位较大时，采用刚接柱脚。多跨门架中，柱顶弯矩较小，常作成摇摆柱。还要看房屋的高度和风荷载的大小，当风荷载很大，即使没有吊车，也宜设成刚接柱脚，以控制侧移。铰接与否还应结合土质情况。刚接柱脚由于存在弯矩，基础尺寸会较大，使综合造价上升。1。2.7恒载输入单击“恒载输入”，弹出如“图1。216”所示界面。图1.2-15 恒载输入程序提供三种类型的恒载,即节点恒载、柱间恒载、梁间恒载。首先完成屋面恒荷载的输入,单击“梁间恒载，弹出如“图1。217”所示梁间荷载定义界面。图1-16 梁间荷载定义此时可以选择第一种荷载类型，或是第二种荷载类型，在“荷载数据输入”栏填好参数，单击“确定按钮,完成荷载定义。本例选择第二种,输入2.1。按Tab键，转成轴线选择对象方式，指定梁，即完成梁上恒载的输入。接下来完成吊车梁及轨道自重的输入。程序有两种方式：1、按节点恒载 2、按柱间恒载1、使用节点恒载输入，需要输入一个集中力和弯矩。在节点恒载输入时，程序把荷载加在程序的网格线上，对于边柱来说,没有加在柱的实际轴线，所以这与实际稍微有点不符，但一般情况下可满足工程精度的要求。2、按“柱间恒载”输入时,选择第五种荷载形式即可，只需要输入集中力和偏心距大小，以及作用点距柱底的距离即可。程序以构件的轴线为准。此处按第1种方式，集中力可以从后续吊车梁计算结果中计算得到.边跨吊车梁自重为6.8kn，中间跨吊车梁自重为7。1kn,考虑吊车梁的轨道和其固定件等,乘以1.2的增大系数，即边跨8。2kn，中间跨为8.5 kn。而纵向力作用位置可以参考的吊车位置信息得到。对于边跨边柱为0.68m,边跨内柱为0。67m，中间跨为0。61m.最后计算数值见表1。2-1。表1。21 吊车梁对各柱的恒载A柱处D柱处G柱处K柱处集中力（kn)8。216。716.78.2弯矩（kn*m）5.6（顺时针）-0。31(逆时针）0.31(顺时针）-5。6（逆时针) 单击“节点恒载”，在弹出界面里输入集中力和弯矩，依次添加即可。设计知识：对于门式刚架来说,典型的恒载有：1、屋面恒荷载,用程序的“梁间荷载布置。2、当有吊车时，对于吊车梁以及吊车轨道的自重，用“节点恒载”实现。3、对于墙面系统的自重，在需要时，用“节点恒载”实现。屋面恒载计算:0。8mm厚压型钢板 100mm保温棉 0。2kn/m20。6厚压型钢板 檩条 0。1kn/m2合计 0.3 kn/m21。2。8活载输入图1.217 活载输入活载的输入模式与方法和恒载相同，对其操作不赘述。活载输入的界面见“图1.2-17。说明:两边跨活载为0.4 kn/m2，中间跨的活载为取0。5 kn/m2.规范链接：活载取值：门规3。2.2设计知识：门式刚架的活荷载包括屋面活荷载、屋面雪荷载、屋面积灰荷载、悬挂荷载等。在施工过程中，还要考虑施工或检修集中荷载。本工程没有积灰荷载，屋面雪荷载标准值为0.4kn/m2,边跨刚架梁1的服务面积为618=108m260m2，中间跨刚架梁2的服务面积为69=54m260m2边跨刚架梁1部分的屋面活河载为0.3kn/m20。4 kn/m2,取0。4 kn/m2中间跨刚架梁2部分的屋面活河载为0.5kn/m20.4 kn/m2，取0.5 kn/m21。2。9左风输入程序提供3种类型的风载形式,即节点左风、柱间左风、梁间左风(如图“1。2-18）。在人工布置时，需要注意风荷载的正负。程序规定：对于风载,水平荷载向右为正,竖向荷载向下为正。对于典型的门式刚架，程序还提供“自动布置”功能,快速完成风荷载的输入。本刚架是典型的两坡屋架,满足门规要求，可以使用“自动布置功能。单击“左风输入”“自动布置，打开如“图1.2-19”所示的风荷载输入与修改对话框。根据实际填写其中参数即可。 然后，主要的工作就是通过左侧“构件风荷载信息”核对一下构件自动布置的结果是否正确。如不对，可以通过右下侧“构件x风荷载修改”，完成对构件x的荷载修改。经核对，本工程无误，单击“确定按钮，完成了风荷载的自动布置.本工程有0。6m高的女儿墙，这部分的风荷载在自动布置里没有输入。本工程的女儿墙较低,荷载较小，对设计基本没影响。为了说明这种荷载的考虑方法，下面介绍如何输入该部分的风荷载。偏安全的考虑，可以按节点荷载计入。具体可以用程序的“节点左风”实现，也可以用“柱间左风实现。读者可自己比较一下该部分风荷载考虑与否对结果的影响情况。图1.218 左风输入单击“节点左风”,弹出如图1。220的对话框.在“屋面坡度”中输入一个很大的数，如100000，即可输入水平风荷载。单击“柱间左风 ，弹出如图1.2-20的对话框。选择第4种荷载类型，即可输入水平风载。图1.219 自动输入风荷载规范链接：地面粗糙度：建筑结构荷载规范（GB50009-2001）7。2。1条。基本风压：建筑结构荷载规范（GB500092001）附录表D-4。调整系数：门规附录A.0。1条文说明。刚架位置：门规附录A设计知识：门式刚架结构与一般厂房结构不同，其高度一般都不太，但其跨度和长度都比较大,这类房屋的风荷载体形系数有自己的特点，必须按门规中规定执行。但当以下情况时,宜用建筑结构荷载规范来确定风荷载的体形系数。1、 房屋高度很大2、 有大吨位的吊车3、 跨度很大图1.220 节点左风图1.221 柱间左风1。2.10右风输入（同左风）右风输入与左风输入操作相同，不赘述。1.2。11吊车荷载单击“吊车荷载弹出如“图1。222 所示的吊车荷载页面。（首先进行吊车荷载的定义）.单击“吊车数据”弹出如“图1.2-23” 吊车荷载定义的页面。第一个吊车数据需要首先选择“增加按钮”,打开“图1.224”的对话框。（现在通过程序的辅助工具实现“图124”中“吊车荷载值栏目参数的输入。）单击 ,打开“图1。2-25”的“吊车荷载输入向导”对话框。首先单击“第一台吊车序号”按钮，输入吊车资料,页面如“图1.2-26”所示。接着按相同方法,布好第2台吊车。（说明：对边跨来说，吊车相同,对中间跨则不同)点“图1。225”中的“计算按钮，程序自动计算,并把计算值显示在该图右侧“吊车荷载计算结果”里.这时,可以判断结果的正确与否，正确则点该图中的“直接导入按钮，程序自动把计算结果传到“图1.224”中的“吊车荷载值”栏内。下一步是填写“图1.224”中的吊车位置信息，就是吊车荷载作用点与节点的距离。这些参数不仅仅影响到刚架的内力计算,也影响后续的牛腿节点设计和施工图的绘制，必须按实际情况输入。具体的计算方法如下：图1.227 吊车位置信息计算简图式中：S:厂房名义跨度,单位mmSd：吊车跨度,单位mmA：吊车竖向荷载与左节点的偏心距，单位mmB：吊车竖向荷载与右节点的偏心距，单位mmh1：左边柱柱截面高度,单位mmh2:右柱柱截面高度,单位mm各参数具体含义见“图1。227”。说明:左边跨、右边跨与中间跨的数值不同，需分别定义，相应的，吊车荷载有3组。本工程吊车为单层，不勾选“双层吊车”按钮.这样就完成了吊车荷载的定义。依次完成所有3组吊车荷载定义即可。下面就可以进行吊车荷载布置了。单击“吊车荷载”“布置吊车”，选择吊车数据,按照命令行提示完成布置即可。如布置错了，可随时用“删除吊车”删除后，再重新布置。最后说明一点:以上输入的吊车荷载没有考虑吊车梁自重。对于吊车梁自重是按照偏心荷载考虑的，具体添加办法有3种:1、 先计算吊车梁，然后把它当作偏心恒载输入,本书采用这种方法，具体见“恒载部分”;2、 在轮压上考虑一个放大系数,具体可以取1.021.04；3、 可以在吊车总重上考虑一个放大系数，在STS桥架总重里面加上吊车梁自重，或者加到厂家资料上的吊车总重上。图1。2-22 吊车荷载图1.223 吊车荷载定义图1。224 定义吊车数据说明:1、吊车荷载值有3种方法可以得到，第一种是通过影响线手算；第2种是通过STS工具箱首先计算吊车梁,从中得到;第3种是通过程序提供的辅助工具，即本书所述方法实现.2、程序输入的是Dmax和Dmin,不是Pmax和Pmin。3、吊车位置信息：需要根据实际填写。这些信息影响到吊车分组的确定。即使是相同的吊车荷载值,如位置信息不同，也算是两组，需要分别定义.图1.225 吊车荷载输入向导说明：吊车数据：需要根据实际填写。图1。226 第一台吊车数据说明：1、 本工程的吊车程序的吊车库中没有，需要人工输入吊车的具体参数。2、 “当前数据入库”按纽很有用，可以简化输入。3、吊车的各种设计参数一般甲方会选定，设计沟通好后，确认资料即可。4、本工程采用LD型电动单梁起重机，吊车的具体参数见“表1.2-2”.表1。22 吊车参数 参数起重量 工作级别吊车跨度（m）总重（t）Pmax（t)Pmin(t）宽B(mm)轮距W（mm）5tA316.54。203.760.93000250010tA316.55。556.030。98300025001.2。12参数输入单击“参数输入菜单，弹出“钢结构参数输入与修改页面，有4个选项卡，分别为：结构类型参数（图1.228a)，总信息参数（图1.228b），地震计算参数(图1。228c），荷载分项及组合系数(图1.2-28d)。图1-28a 结构类型参数选项卡本工程各参数取值如上图所示。规范链接：结构类型-门规1.0。2 柱顶位移设计值限值门规3.4。2，门规表3.4.21受压构件长细比限值门规表3。5.2-1受拉构件长细比限值-门规表3。5。22挠度限值门规表3。4。22多台吊车组合时的吊车荷载折减系数-建筑结构荷载规范GB500092001表5。2。2设计知识：关于验算规范的选择，所考虑结构必须满足“门规”的适用范围，如果超出,应该选择其他标准。设计时不仅仅要关注强度指标，刚度也不能忽视，相应的刚度限值的合理取值就很关键,结合规范和使用经验是可行的方法。门式刚架屋面的坡度一般很小，屋面梁的轴力一般不会太大，按受弯构件考虑即可，不勾选此按钮也无妨，但勾选总是对的。摇摆柱指的是上下都为铰接的柱，它对刚架的抗侧刚度无贡献，但可以为刚梁提供支撑，减小梁的跨度和面内计算长度。图1.228b 总信息参数选项卡钢材钢号:程序提供Q235、Q345、Q390、Q420等4种,先选Q345。自重计算放大系数：取默认值1.2钢柱计算长度系数计算方法：分有侧移和无侧移两种，选有侧移净截面与毛截面比值：取默认值结构重要性系数：有0。9、0.95、1、1.1等4种选择，先选1。梁柱自重计算信息：程序提供“0 不算”、“1算柱”、“2算梁柱”3种类型,先选“2算梁柱”。基础计算信息：当布置基础后，被激活.程序提供2种选择，用户可根据情况选择。考虑恒载下柱轴向变形：分不考虑和考虑2种类型。混凝土构件参数中只有梁惯性矩增大系数对钢结构也起作用，其余参数不起作用.结果文件输出格式：分宽行和窄行2种，任选一种即可。结果文件中包含内力:一般全选即可.规范链接：钢材选材-门规3.3.1第1款结构重要性系数门规3.1.3设计知识:钢材钢号的选择，Q345相对于Q235来说强度是其1。44倍,而现在市场价格两者差距有限，Q345的性价比相比较高，现在设计中一般采用Q345。对于焊接结构来说，由于A级钢不保证含碳量，设计时候一般不采用。自重计算放大系数主要是考虑节点板、焊缝、螺栓等对结构自重部分的增大。净截面与毛截面比值：钢结构的强度计算用到的是净截面的几何数据，而稳定计算用毛截面几何参数，程序通过该比值近似考虑这个因素.门式刚架一般都是通过有端板的节点构造，由于支撑等构造开孔的影响较小，在有可靠根据时，这个数据可以改，取为0。9以上。对于钢结构来说，需要考虑轴向变形对与结构内力的影响。图1。2-28c 地震计算参数选项卡规范链接：阻尼比-门规3。1.6设计知识：地震烈度、场地土类别、设计地震分组一般由勘察报告提供抗震等级规范对中钢结构没有抗震等级的说法.一般情况下，地震烈度8度时,地震作用的组合对刚架设计有影响了,必须考虑。图1-28d 荷载分项及组合系数选项卡这些参数一般取默认即可，不需要改动。规范链接:恒载分项系数-建筑结构荷载规范（GB500092001）3.2.5第1款活载分项系数建筑结构荷载规范（GB500092001）3。2.5第2款风载分项系数建筑结构荷载规范（GB500092001）3。2。5第2款地震作用分项系数- 建筑抗震设计规范（GB5000112001）表5.4.1吊车荷载分项系数-建筑结构荷载规范（GB500092001）3.2。5第2款活荷载组合系数建筑结构荷载规范（GB500092001)表4.1.1,表4.3。1风载分项系数-建筑结构荷载规范（GB500092001）7。1。4条吊车荷载分项系数建筑结构荷载规范(GB500092001)表5.4。1地震作用组合时活荷载组合系数建筑抗震设计规范(GB5000112001）表5。1。31.2。13计算简图计算简图部分分别是几何简图，各种荷载简图等,用户需要依次检查.正确的模型,是正确计算的前提，检查计算简图是保证计算模型正确输入的有效方式。希望大家都养成检查的好习惯。1。3计算分析单击“结构计算”菜单，程序自动完成计算.图1.3-1 结构计算接着程序弹出下图，可以自己输入文件名,一般取默认即可。点“确定按钮即可生成计算书等计算结果。图1。3-2 文件名1。4设计成果判断 编者按：许多初学者往往只关注于应力比的指标,这是很不好的。因为结构设计是一个整体问题，一定要有大局观，不要仅盯住一个指标,就构件而言，它除强度外,还有稳定性、挠度、变形和长细比等指标。设计时要学会全面分析问题，综合考虑各方面的因素。一个好的结构设计的应该是结构体系非常合理，同时各项指标也非常均衡。本部分就结合1.1实例的结果进行讲解，重点谈一下设计结果如何查，如何分析.程序执行完毕计算后，自动给出结果查看界面，如“图1。41”，图1。4-1 PK内力计算结果图形输出首先说一下，检查计算结果的基本原则和步骤是：首要的是保证内力和位移的正确性，在此基础上通过应力比简单判断应力结果是否满足要求，必要时候，可以通过分析计算结果文本详细判断结果的合理性。这些计算结果经检查正确后，可以作为计算书存档。在各项指标都满足设计要求的情况下，需要比较方案的经济性,以便确定出技术经济都合理的方案作为设计结果。对于简单的门式刚架来说,设计中的步骤和上面说的略有差别，下面按设计中的顺序给予介绍.1.4.1查看超限信息（简单明了）查看方法：单击“显示计算记过文件”，打开“图1.4-2页面。 单击“超限信息输出”，就可以打开文本文件。可查看的具体超限信息种类有：长细比，宽厚比，挠度，应力,特别是关于刚度指标的超限。通过这项可以简单明了的快速检查超限信息。图1.4-2 结果文件例题中，没有超限信息。图1.43 超限信息1.4。2查看配筋包络和钢结构应力图查看方法：在“PK内力计算结果图形输出”页面，单击按钮“3”图1。4-4 配筋包络与钢结构应力图用PKPMSTS设计的门式刚架，应力比控制取多少合适的问题,需要综合考虑，厂房的重要性、跨度等，一般情况下，不大于1。0就可以。柱的控制一般严于梁。本工程中梁柱的应力比已经比较比较合理了，当然，还可以进一步优化。读者可以进行相关练习.1.4。4查看内力图首要的是判断内力图的正确与否，只有在内力正确的前提下,其它结果才有意义。一般的门式刚架都是比较简单的，从杆件数量，尺度等说都不太多。程序的结果一般是没有问题的。那是否意味着不用检查呢？显然不能,原因有二:1、程序开发者多次郑重声明,并且规范也明文规定了设计者必须对所用软件的计算结果作出判断，2、只有熟悉了常用的判断方法，才能在遇到特殊结构的时候有效率的作出判断。仅仅从锻炼的角度来说,初学者认真的进行这个工作是很应该的。学会独立的思考和判断才不至于过分依赖程序。判断的方法主要是利用结构力学知识判断。一般做定性判断即可,确有必要时，可以做定量判断.常用的定性判别方法:1、利用对称性。门式刚架多具有对称性,其荷载也多为正对称和反对称荷载，对称的结构，在正对称的荷载作用下，其内力也是正对称的，在反对称的荷载作用下其内力也是反对称的。2、如有铰接点,利用该点弯矩为零的特点判别。3、利用弯矩、剪力、荷载集度之间的微分关系进行判断.门式刚架的二维模型是结构力学中经典的例题，对于其内力图形在常见各种荷载作用下的变化趋势通过一定的练习，完全可以掌握。 本工程的内力图主要有：恒载内力图（见图1。46),活载内力图（见图1。47)，风载内力图（图1。4-8），地震作用的内力图(图1.4-9） 对于恒载内力图和活载内力图都需要先打开图1。4-5页面，勾选相应项目即得到对应的内力图。图1.4-5 内力种类依次勾选要查看的项目,即可显示相应的内力图.图1。4-6a 恒载弯矩图图1.4-6b 恒载轴力图图1.
