SOPCII使用手册(第二版).doc

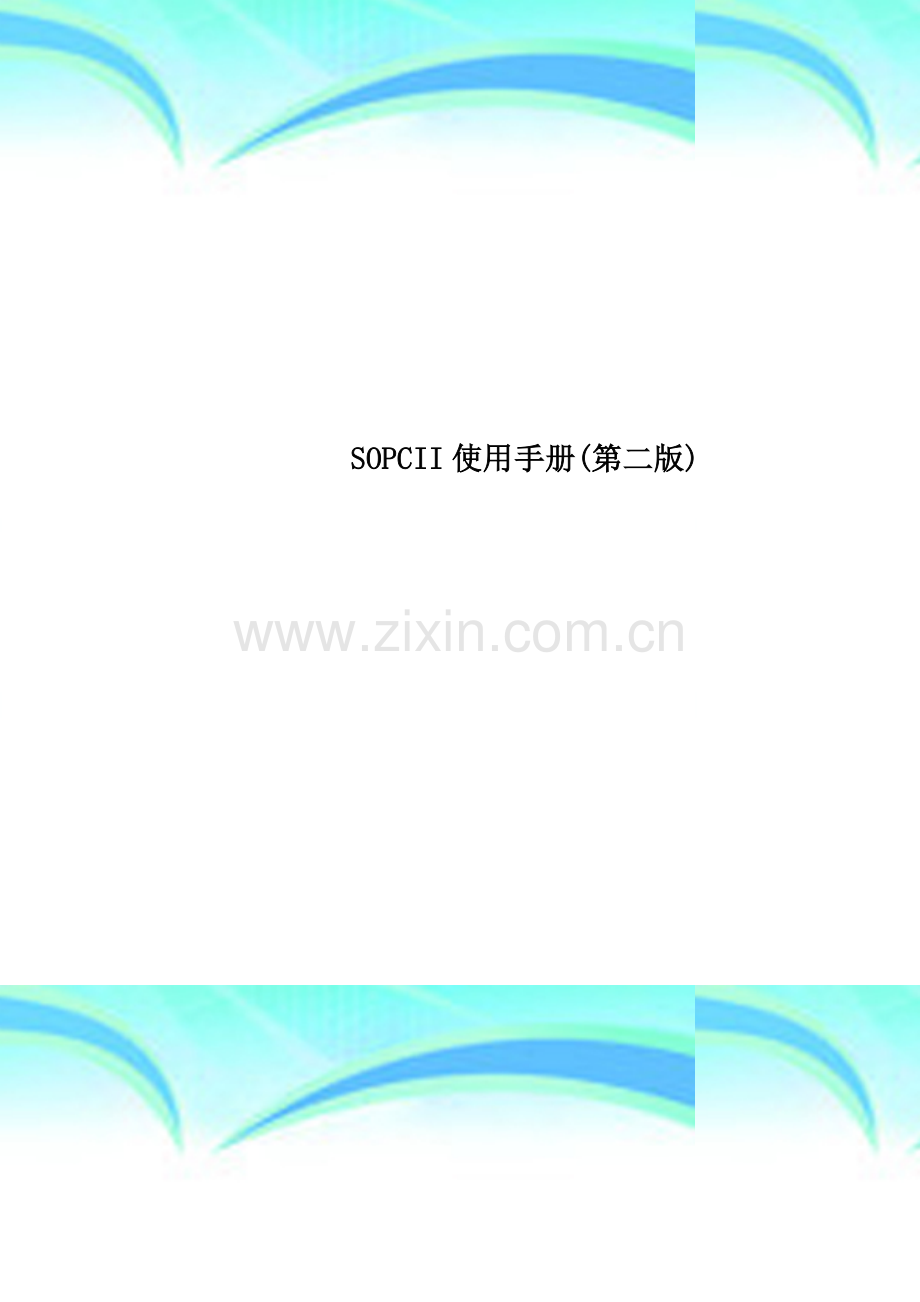

SOPCII使用手册(第二版)

———————————————————————————————— 作者：
———————————————————————————————— 日期：

V

个人收集整理 勿做商业用途

用
户
使
用
手
册

目 录
第一章 综述……………………………………………………………………………………………1
SOPC—NIOSII-EP2C35核心板资源介绍……………………………………………………1
EDA/SOPC开发平台资源介绍……………………………………………………………………3
第二章 系统模块…………………………………………………………………………………………6
SOPC—NIOSII-EP2C35核心板模块说明
FPGA EP2C35F484C8芯片说明……………………………………………………………8
FLASH AM29LV065D功能模块说明…………………………………………………………9
SRAM IDT71V416功能模块说明……………………………………………………………10
SDRAM功能模块说明……………………………………………………………………………11
NAND FLASH功能模块说明……………………………………………………………………12
扩展接口功能说明………………………………………………………………………………13
调试接口JTAG、AS说明…………………………………………………………………………14
其它功能模块………………………………………………………………………………………15
SOPC—NIOSII—EP2C35核心板使用注意事项………………………………………18
EDA/SOPC实验开发平台模块说明
液晶显示模块………………………………………………………………………………………20
RTC实时时钟模块…………………………………………………………………………………21
网卡接口模块………………………………………………………………………………………22
USB接口模块…………………………………………………………………………………………22
音频CODEC接口模块……………………………………………………………………………23
高速AD/DA转换模块……………………………………………………………………………25
直流电机与步进电机模块……………………………………………………………………26
数字、模拟信号源模块…………………………………………………………………………28
EEPROM存储模块…………………………………………………………………………………28
数字温度传感器模块……………………………………………………………………………29
其它功能模块………………………………………………………………………………………30
EDA/SOPC开发平台使用注意事项……………………………………………………31

第三章 软件的安装……………………………………………………………………………………33
概述……………………………………………………………………………………………………………33
QuartusII软件的安装……………………………………………………………………………35
QuartusII软件的授权……………………………………………………………………………40
NIOSII软件的安装……………………………………………………………………………………45
第四章 USB电缆的安装与使用…………………………………………………………………49
USB电缆在WINXP系统中的安装………………………………………………。。.51
USB电缆在Linux系统中的安装……………………………………..……。..….。…。55
USB电缆在QuartusII软件中和设置………………….…………………….……。.55
USB电缆的规格指标…………………………………………。…………………。…………57
USB电缆使用注意事项……………………………………。……………………。………..61
疑难解答…………………………………………………………。………………………….……。 61
附表一
核心板资源与FPGA EP2C35 I/O接口对照表……………………………………63
附表二
EP2C35核心板与开发平台资源I/O接口对照表……………………………………69

第一章 综 述
SOPC—NIOS EDA/SOPC实验开发系统是根据现代电子发展的方向，集EDA和SOPC系统开发为一体的综合性实验开发系统,除了满足高校专、本科生和研究生的SOPC教学实验开发之外，也是电子设计和电子项目开发的理想工具。整个开发系统由核心板SOPC-NIOSII-EP2C35、SOPC开发平台和扩展板构成，根据用户不同的需求配置成不同的开发系统。
EP2C35核心板
EP2C35核心板为基于Altera Cyclone器件的嵌入式系统开发提供了一个很好的硬件平台，它可以为开发人员提供以下资源：
1、主芯片采用Altera CycloneII器件EP2C35F484C8
2、EPCS4I8配置芯片
3、两路SRAM容量为256K＊32BIT
4、一路NOR FLASH芯片采用AM29LV065D,容量为8M*8BIT
5、一路NAND FLASH容量为64MB
6、一路SDRAM容量为32MB
7、4个用户自定义按键
8、4个用户自定义LED
9、1个七段码LED
10、标准AS编程接口和JTAG调试接口
11、50MHz高精度时钟源
12、三个高密度扩展接口
13、系统上电复位电路
14、支持+5V直接输入，板上电源管理模块

核心板主芯片采用484引脚、BGA封装的EP2C35 FPGA，它拥有33216个LE，105个M4K片上RAM（共计483840bits），4个高性能PLL以及多达322个用户自定义IO。

图1-1 EP2C35核心板系统功能框图

EDA/SOPC实验开发平台
EDA/SOPC实验开发平台提供了丰富的资源供学生或开发人员学习使用,资源包括接口通信、控制、存储、数据转换以及人机交互显示等几大模块，接口通信模块包括SPI接口、IIC接口、VGA接口、RS232接口、网络接口、USB接口、PS2键盘/鼠标接口、1－Wire接口等；控制模块包括直流电机、步进电机和交通灯的控制模块等；存储模块包括EEPROM存储器模块等;数据转换模块包括串行ADC、 DAC、高速并行ADC、DAC以及音频CODE等;人机交互显示模块包括8个按键、12个拨动开关、12个LED发光二极管显示、4×4键盘阵列、128×240图形点阵LCD、8位动态7段码管、16×16点阵、实时时钟等；另外平台上还提供了一个简易模拟信号源和多路时钟模块.上述的这些资源模块既可以满足初学者入门的要求，也可以满足开发人员进行二次开发的要求。

图1-2 EDA/SOPC系统平台功能框图
视频输入输出和VGA
RS232
DB25
并口
SD卡
音频
CODEC
USB1.1
网口
扩展接口
PS/2键盘、
鼠标
EDA/SOPC实验开发平台提供的资源有：
n 配置核心板为SOPC—NIOS-EP2C35（核心芯片为EP2C35F484C8）。可更换EP1C12F324C8等其它核心板。
n 128×240超大图形点阵液晶屏（可更换其它黑白／彩色液晶显示屏）.
n RTC，提供系统实时时钟。
n 1个直流电机和转速测量传感器模块。
n 1个四相步进电机模块.
n 1个VGA接口.
n ２个标准串行接口.
n 1个10M/100M以太网卡接口，利用RTL8019AS芯片进行数据收发。
n 1个USB设备接口，利用PDIUSBD12芯片实现USB协议转换。
n 基于SPI或IIC接口的音频CODEC模块。
n 1个音频喇叭输出模块.
n 2个PS2键盘/鼠标接口。
n 1个交通灯模块.
n 串行ADC和串行DAC模块。
n 高速并行ADC和DAC模块.
n IIC接口的EEPROM存储器模块。
n 基于1—Wire接口的数字温度传感器.
n 扩展接口，供用户高速稳定的自由扩展。
n 1个数字时钟源，提供24MHz、12MHz、6MHz、1MHz、100KHz、10KHz、1KHz、100Hz、10Hz和1Hz等多个时钟.
n 1个模拟信号源，提供频率在80～8KHz、幅度在0～3.3V可调的正弦波、方波和三角波.
n 1个16×16点阵LED显示模块。
n 1个4×4键盘输出阵列。
n 8位动态七段码管LED显示。
n 12个用户自定义LED显示。
n 12个用户自定义开关输出。
n 8个用户自定义按键输出。
n 2路高速扩展模块.
n 多路电源输出（均带过流、过压保护）。

第二章 平台系统功能介绍
核心板系统功能介绍
本节将重点介绍EP2C35核心板上所有的组成模块及其电路原理。用户根据自己的FPGA开发平台所选用的不同的核心板参考以下不同的核心板的说明.
EP2C35核心板
图2—1是EP2C35核心板的模块布局图，表2-1是对应的组成部分及其功能的简单描述.

图2-1 SOPC-NIOSII-EP1C12布局图
序 号
名 称
功 能 描 述
U1
CycloneII FPGA
主芯片EP2C35F484C8
存 储 单 元
U6
EPCS4
4 Mbits主动串行配置器件
U3
NOR FLASH
8 Mbytes线性Flash存储器
U8，U9
SRAM
两片组成1 Mbytes，即256K×32bits
U4
SDRAM
32Mbytes SDRAM （16M×16bits)
U5
NAND FLASH
64Mbytes非线性Flash存储器
接 口 资 源
JP1-JP3
扩展接口
出了板上固定连接的IO引脚,还有多达180个左右的用户自定义IO口通过不同的接插件引出，供用户进行二次开发
JP4
JTAG调试接口
供用户下载FPGA代码，实时调试Nios II CPU，以及运行Quartus II提供的嵌入式逻辑分析仪SignalTap II等
JP5
AS编程接口
待用户调试FPGA成功后,可通过该接口将FPGA配置代码下载到配置器件中
人 机 交 互
BT1—BT4
自定义按键
4个用户自定义按键,用于简单电平输入,该信号直接与FPGA的IO相连
RESET
复位按键
该按键在调试Nios II CPU时，可以作为复位信号，当然也可以由用户自定义为其它功能输入
LED1—LED4
自定义LED
4个用户自定义LED，用于简单状态指示，LED均由FPGA的IO直接驱动
7SEG-LED
七段码LED
静态七段码LED，用于简单数字、字符显示，直接由FPGA的IO驱动
时 钟 输 入
U7
晶振
高精度50MHz时钟源，用户可以用FPGA内部PLL或分频器来得到其它频率的时钟
电 源
J1
直流电源输入
直流电源适配器插座,适配器要求为+5V/1A
U2
电源管理
负责提供板上所需的3.3V和1。2V电压
表2—1 系统组成部分及其功能描述
下面对EP2C35核心板上的各个模块及其与FPGA硬件的连接逐一作详细说明。
CycloneII FPGA器件（U1）
Altera公司发布的第二代Cyclone FPGA,与第一代相比，加入了硬件乘法器,同时内部存储单元数量也得到了进一步的提升，EP2C35核心板上采用的FPGA是Altera公司CycloneII系列芯片EP2C35F484C8。下面介绍EP2C35核心板的有关特性。表2-2列出了EP2C35的有关资源特性，更详细的特性请参阅其数据手册.
特性
EP2C35
逻辑单元LEs
33，216
M4K Memory Blocks
105
所有RAM Bits
483，840
18×18硬件乘法器
35
PLLs
4
用户可用I/O
322
基本串行主动配置器件
EPCS4
表2—2 EP2C35F484C8资源列表

图2—2 EP2C35F484C8芯片管脚示意图
如图2-2所示BGA封装的FPGA(EP2C35)的管脚名称用行、列合在一起来表示。行用英文字母表示，列用数字来表示。通过行列的组合来确定是哪一个管脚。如A2表示A行2列的管脚。F3表示F行3列的管脚。
开发板上提供了两种途径来配置FPGA：
Ø 使用Quartus II软件，配合下载电缆从JTAG接口下载FPGA所需的配置数据，完成对FPGA的配置.这种方式主要用来调试FPGA或Nios II CPU，多在产品开发初期使用。
Ø 使用Quartus II软件，配合下载电缆,通过AS接口对FPGA配置器件进行编程,在开发板下次上电的时候，会完成对FPGA的自动配置。这种模式主要用来产品定型后，完成对FPGA代码的固化,以便产品能够独立工作。
核心芯片的JTAG接口电路和AS接口电路的一些具体的参数将在后面介绍。
NOR Flash(U3)
核心板上提供了1片容量为8Mbytes（8M×8bits）NOR Flash存储器-——-—AM29LV065D,在FPGA器件上实现的NIOS/NOISII嵌入式处理器可以使用FLASH存储器作为通用只读存储器和非易失性存储器,用户可以将基于NIOS/NIOSII处理器的应用程序通过编程器写入到该FLASH中,在程序运行前,将FLASH中的代码复制到其它速度更快的易失性存储器中（如SRAM、SDRAM等),然后运行。该芯片支持3。0～3.6V单电压供电情况下的读、写、擦除以及编程操作，访问时间可以达到90ns。
AM29LV065D由128个64Kbytes的扇区组成，每个扇区都支持在线编程.另外,该芯片在高达125℃条件下，依然可以保证存储的数据20年不会丢失。具体的芯片有关参数请读者参照其数据手册.NOR Flash的相关引脚与FPGA的IO接口对应关系见附表一，其硬件连接电路如图2—3所示。在硬件连接上,NOR FLASH与SRAM共用数据端口（D0—D7）和地址端口（A2—A19）。

图2—3 NOR Flash硬件连接电路图

SRAM(U 8, U9）
核心板上的SRAM由2片3.3V CMOS静态RAM IDT71V416组成容量为256K×32bits的存储空间，高速度SRAM和高带宽数据总线,保证了Nios II CPU可以工作在非常高效的状态。本开发板所用的SRAM为—10等级的,这就意味着Nios II CPU可以在32位总线带宽情况下，以100MHz的速度进行读写操作,数据吞吐率高达到400Mbyets/S。具体的芯片有关参数请读者参照其数据手册。SRAM与FPGA的IO接口的对应关系见附表一，其硬件连接电路图如图2-4。

图2-4 SRAM硬件连接电路图

SDRAM（U4）
EP2C35核心板上使用的SDRAM为HY57V561620BT—6，该芯片最高可工作在166MHz主频上，由4个4M×16bits的Bank组成,共有32Mbytes的容量，即16M×16bits.开发板上的主时钟源为50MHz，通过内部PLL进行3倍频可得到稳定的150MHz时钟，所以Nios II CPU可以在150MHz主频上与SDRAM进行数据交互，数据吞吐率高达300Mbytes/S,如此高的数据交互能力，足以满足不同开发人士所需.具体的芯片有关参数请读者参照其数据手册.SDRAM与FPGA的IO接口的对应关系见附表一，其硬件连接电路图如图2-5。

图2—5 SDRAM硬件连接电路图

NAND FLASH(U5）
为了满足能够在嵌入式RTOS中有足够的空间创建文件系统或满足开发人员存储海量数据的需求，EP2C35核心板上除了提供8Mbytes NOR Flash外,还有一片具有64Mbytes容量的NAND Flash——K9F1208U0M。该芯片由4096 Blocks×32 Pages×528bytes组成，支持块擦除、页编程、页读取、随即读取、智能拷贝备份、4页/块同时擦除和4页/块同时编程等操作。具体的芯片有关参数请读者参照其数据手册。Nand Flash与FPGA的IO接口的对应关系见附表一，其硬件连接电路图如图2—6。

图2—6 NAND FLASH硬件连接电路图

扩展接口
核心板上提供的资源模块占用了部分FPGA引脚，除此之外，还有164个左右的可用IO供用户自定义使用，这些IO通过JP1、JP2、JP3扩展接口引出。JP1、JP2和JP3分别位于核心板的左右两边和上边，分别通过间距为2。54mm的标准双排针插座,提供了164个用户自定义IO，以满足普通用户的一般需要.同时这些标准的双排针插座通过与EDA/SOPC实验开发平台上的与之对应的标准双排孔插座相接，使实验平台上的用户接口与核心板相连构成一个完整的实验开发平台。
JP1、JP2、JP3的引脚定义如图2-7所示，JP1、JP2、JP3其引脚与FPGA的IO接口的对应关系见附表一：

图2—7 JP1-JP3所使用的接插件及其引脚定义

JTAG调试接口
在FPGA开发过程中,JTAG是一个比不可少的接口，因为开发人员需要下载配置数据到FPGA。在Nios II开发过程中,JTAG更是起着举足轻重的作用，因为通过JTAG接口,开发人员不仅可以对Nios II系统进行在线仿真调试，而且还可以下载代码或用户数据到CFI Flash中。
开发板上提供如图2-8所示的10针插座，其每个插针的信号定义见表2—3。

图2-8 开发板上的JTAG调试插座

JP1插座
信号定义
1
TCK
2
GND
3
TDO
4
Vcc(3。3V)
5
TMS
6
/
7
/
8
/
9
TDI
10
GND
表2—3 JTAG插座信号定义
注： ‘/’表示该插针没有任何信号。
AS编程接口
AS接口主要用来给板上FPGA的串行配置器件EPCS4进行编程,故称其为编程接口，板上也是采用图2-8所示的10针插座，其信号定义见表2—4。

JP1插座
信号定义
1
DCLK
2
GND
3
CONF_DONE
4
Vcc（3。3V)
5
nCONFIG
6
nCE
7
DATAOUT
8
nCS
9
ASDI
10
GND
表2-4 JTAG插座信号定义
自定义按键与LED
为了方便开发人员作一些简单的、手动的逻辑输入，开发板上提供了4个用户自定义按键BT1—BT4和四个用户自定义LED发光二极管LED1—LED4。这四个按键和四个LED连接到了FPGA的IO引脚上，具体的定义和使用则由开发人员自由决定。按键与LED的电路原理相对比较简单这里不再详述。读者可以从与之有关的实验中参考其电路原理。其与FPGA的对应关系见附表一。
注：
1、按键按下为低电平,抬起为高电平。
2、当FPGA信号为高电平时LED灯亮。否则熄灭.

复位按键（RESET）
开发板上有一个复位按键，位于核心板的左下方,扩展接口JP1和按键开关之间。复位按键上面的LED为复位指示,当复位按键按下时(低电平），LED亮。
复位按键连接到FPGA的IO引脚上，可以供开发人员作为Nios II CPU的复位信号。当然也可以作为普通的按键来使用。其与FPGA的IO对应如表2-5所示。
信号定义
EP2C35引脚
说明
RESET
B3
按下为低电平，否则为高电平
表2-5 复位按键与FPGA IO接口对应表
七段码LED（7SEG—LED）
七段码LED是开发板上提供的另一个方便开发人员调试的显示设备。开发板上使用的七段码LED是共阳极型,a~f和dp这八个LED均与FPGA的IO引脚直接相连，其对应段名称如图2—9所示。

图2—9 七段码LED
由于七段码LED公共端连接到VCC(共阳极型），当FPGA对应的IO引脚输出低电平时,对应的七段码LED中的LED点亮；当FPGA对应的IO引脚输出高电平时,对应的七段码LED中的LED熄灭。其信号引脚与FPGA的IO接口的对应关系见附表一。
晶振
核心板上提供了高精度、高稳定性50MHz的有源晶振，晶振所输出的脉冲信号直接与FPGA的时钟输入引脚相连。
如果设计人员需要其它频率时钟源，可以在FPGA内部进行分频或利用FPGA内部PLL倍频等途径来得到.
有源晶振的输出端与FPGA的IO接口对应关系如表2—6所示。
50M时钟信号
EP2C35引脚
说明
50MHZ
L1

表2—6 时钟信号与FPGA IO接口对应表
直流电源输入
开发板上外部供电仅需在J1输入＋5V直流电压即可。用户需要特别注意的是，插入J1的插头必须为内正外负供电极性,如图2—10所示。为了保证系统能够稳定工作，电源适配器功率最好在5V/1A以上。核心板的电源通过专用的电源管理芯片来为FPGA和外部的芯片提供可用的稳定电源。其电路如图2—11所示。

图2-10 电源适配器插头说明

图2-11 电源管理芯片电路图

核心板使用注意事项：
用户在使用开发板时请严格遵照下述说明:
1． 严禁用手直接接触开发板上的芯片管脚，避免静电击穿.
2． 最好使用原配电源适配器，如用其它电源适配器，请务必确认适配器为+5V直流、内正外负极性输出的插头。
3． 请选用本公司生产的下载电缆,如使用其它下载电缆，请确定电缆的电气特性和信号定义与本开发板插座一致。
4． 不要自行拆机，以免发生危险。
5． FPGA的I/O脚与核心板的各模块的功能引脚的对应关系见附表一、二。
6． 与之相关的电路原理图请参照其数据手册。
7． 如果你在使用过程当中遇到什么问题，请及时与我们联系。

EDA/SOPC系统开发平台说明
本节将对SOPC-NIOSII EDA/SOPC系统开发平台部分电路做简单的说明.如下图2—20所示，是系统开发平台的整个功能模块的布局图.

下面对系统平台上的有关模块及其与FPGA（EP2C35)硬件的连接逐一作详细说明。
320×234图形点阵液晶屏：

实验箱上使用的液晶屏为320×234彩色屏，其颜色深度为8位。该彩屏拥有操作简单、读写速度快以及显示稳定等优点，它提供一个高速的8位总线接口（I/O命令方式），可以直接与MCS51、MCS96、MC68、ARM以及DSP相连。直接输入X、Y坐标，无须计算地址。模块提供字节写、行写和列写三种方式,而且写操作时地址自动加1，地址加1方向可编程,使用非常方便。关于此液晶模块使用的详细内容请阅读相关的数据资料。其信号引脚与FPGA的硬件连接见附表二（EP2C35核心板与开发平台硬件资源I/O接口对照表），表2-7是其各个信号说明。
信号名称
功 能 说 明
DB7～DB0
8位双向三态数据总线
WR#
写信号，低电平有效
RD＃
读信号，低电平有效
CS#
片选信号，低电平有效
A1~A0
2位地址总线
表2-7 液晶控制器信号说明
液晶屏的时序如下图2—13所示，其时序的特性参数如表2-8所示:

图2-13 液晶控制器接口时序

表2—8 液晶控制器接口时序特性参数

RTC系统实时时钟：

RTC芯片为DS1302.DS1302 是DALLAS 公司推出的涓流充电时钟芯片,内含有一个实时时钟/日历和31 字节静态RAM ,通过简单的串行接口与CPU进行通信。实时时钟/日历电路提供秒、分、时、日、日期、月、年的信息,每月的天数和闰年的天数可自动调整，时钟操作可通过AM/PM 指示决定采用24 或12 小时格式.DS1302 与CPU之间能简单地采用同步串行的方式进行通信,接口连接非常简单，占用端口资源很少，且操作非常容易。其与FPGA的硬件连接电路如图2—14所示。其功能引脚与FPGA的IO接口连接对应表见附表二.
DS1302芯片详细的资料请参考其数据手册。

图2-14 RTC电路图
以太网卡接口:

Ethernet模块采用的TCP/IP转换芯片为RTL8019AS芯片，该芯片是一款高集成度、全双工以太网控制器，内部集成了三级省电模式,由于其便捷的接口方式，所以成了多数系统设计中的首选。RTL8019AS支持即插即用标准，可以自动检测设备的接入,完全兼容Ethernet II以及IEEE802.3 10BASE5、10BASE2、10BASET等标准,同时针对10BASET还支持自动极性修正的功能,另外该芯片还有很多其他功能,此处不再赘述，请读者参照其数据手册。RTL8019AS与FPGA的IO硬件连接见附表二。其硬件电路如图2—15所示。

图2—15 网卡接口电路图
USB设备接口：

USB模块采用Philips公司的PDIUSBD12芯片，它通常用作微控制器系统中实现与微控制器进行通信的高速通用并行接口。它还支持本地的DMA传输。PDIUSBD12完全符合USB1。1版的规范、它还符合大多数器件的分类规格：成像类、海量存储器件、通信器件、打印设备以及人机接口设备.另外该芯片还集成了许多特性，包括SoftConnectTM、GoodLinkTM、可编程时钟输出、低频晶振和终止寄存器集合，所有这些特性都为系统显著节约了成本,同时使USB功能在外设上的应用变得容易.D12芯片内部功能框图如图2-16所示，它内部包含了一个模拟收发器、电压调整器、PLL、位时钟恢复、Philips串行接口引擎（SIE）、SoftConnectTM、GoodLinkTM、存储器管理单元（MMU）、并行和DMA接口等。
PDIUSBD12芯片详细的资料请参考其数据手册。PDIUSBD12芯片与FPGA的I/O接口对应关系见附表二。其硬件电路如图2—17所示。

图2-16 D12芯片内部功能框图

图2—17 USB接口电路图
基于SPI或IIC接口的音频CODEC模块：

开发平台上提供了一个标准的音频CODEC模块，采用TI的高性能音频CODEC专用芯片——TLV320AIC23B。该芯片是一个非常出色的立体声音频CODEC芯片，内部集成了所有的模拟功能，能够提供16、20、24和32位数据的ADC和DAC转换，以及8KHz～96KHz的采样速率.TLV320AICB有两个接口与CPU相连，其中一个为控制接口，可以工作在SPI模式，也可以工作在IIC模式，该接口主要负责初始化和配置芯片；另一个接口是数字音频接口，可以工作在左对齐模式、右对齐模式、IIS模式以及DSP模式,该接口主要用来发送和接收需要转换或被转换的音频数据。该芯片为超低功耗设计，被广泛的应用在如MD、CD以及MP3随身听、便携式产品以及数字录像机等领域。
TLV320AIC芯片详细的资料请参考其数据手册.TLV320AIC芯片与FPGA的I/O接口对应关系见附表二（EP2C35核心板与开发平台硬件资源I/O接口对照表）。其硬件电路如图2—18所示。
在模块的下方有两组跳线,位于左边的一组跳线用来选取喇叭的声源信号。当跳线位于左边的时候喇叭的声源来自FPGA，位于右边时声源来自AIC23模块的输入信号。位于右边的一组跳线用来控制喇叭的开关，当跳线位于左边时喇叭为开的状态，位于右边时为关的状态。要使喇叭发声请确认喇叭处于开的状态，并且声源是信号输入。

图2-18 音频CODEC接口电路图
高速ADC和DAC:
开发平台中采用的高速AD为TI公司的8位20Mbps采样速率的器件TLC5510，该器件具有引脚兼容的更高速度的器件TLC5540（40M）。TLC5510单5V供电，被广泛的应用在数字电视、医疗图象、视频会议等高速数据转换的领域。开发平台中采用的高速DA位TLC5602，该芯片也是一个单5V供电的8位高速DA，其最高转换速率可到33M，足以满足一般数据处理的场合.
在开发平台上，AD的输入信号可以是外部的信号，也可以是平台上的信号源产生的信号,通过模块左边的一组跳线来进行选择。跳线放到上方IN的位置,则模块选用的为内部信号（模拟信号源产生的信号）跳线放到下方EXT的位置，则模块选用外部信号源，外部信号的输入和DA的输出通过模块上方的探钩来输入和观测信号。
TLC5510和TLC5602芯片详细的资料请参考其数据手册。其与FPGA的I/O接口对应关系见附表二（EP1C12/EP2C35核心板与开发平台硬件资源I/O接口对照表）。其硬件电路如图2-19、2-20所示。

图2—19 AD转换TLC5510接口电路图

图2—20 DA转换TLC5602接口电路图
直流电机与步进电机:

电机是工业过程控制及仪表中常用的控制元件之一,例如在机械装置中可以用丝杆把角度变为直线位移，也可以用步进电机带动螺旋电位器，调节电压或电源,从而实现对执行机械的控制。步进电机可以直接用数字信号驱动，使用非常方便。步进电机还具有快速启停、精确步进和定位等特点，因而在数控机床、绘图仪、打印机以及光学仪器中得到广泛的应用。直流电机和步进电机的内部结构如图2—21、2—22所示。

图2-21 直流电机结构图 图2—22 三相步进电机结构图
在开发平台上使用的直流电机是一个由12V电压控制的电机，为了测量其转子的转速，我们在电机外部加入了一个开关型的霍尔元件（44E）,同时在转子的转盘上加入一个能够使霍尔器件产生输出的磁钢片来进行测速。用户可以通过平台上的三个跳线来决定是由电压来控制其转速还是由FPGA产生的PWM信号来控制电机。如果使用电压来控制电机，则可以通过调节边上的电位器来改变其转速。
在开发平台上使用的步进电机是一个四相的步进电机,其最小步进度为7.5度。通过对其四个相位输入端口输入不同相位的信号来驱动步进电机进行精确转动。在模块的左下方有一个跳线来控制电机的电源,当跳线位于上方ON位置时，电机电源打开，位于下方OFF位置时电源关闭。
直流电机与步进电机与FPGA的I/O接口对应关系见附表二。其硬件电路如图2—23、2—24所示.

图2-23 直流电机、霍尔器件电路图 图2—24 步进电机驱动电路图
信号源模块

系统开发平台上提供一路48M-1HZ的数字时钟源和一路幅度和频率均可调节的模拟信号源(正弦波、三角波、方波）。其模块位于开发平台的右上方.
数字时钟源提供共十个不同频率的时钟源供用户使用，用户只需要通过边上一组十位的对应频率的跳线进行设置就可以使用想要的时钟源。以下是平台上提供的十组不同的频率的时钟源：
48MHZ、24MHZ、12MHZ、1MHZ、100KHZ、10KHZ、1KHZ、100HZ、10HZ、1HZ.
数字时钟的输出与FPGA的I/O接口对应关系见附表二.
模拟信号源通过模块下方的一组三位波形选择跳线来选取想要的模拟信号。其频率和幅度分别通过跳线左右两边的两个电位器进行调节。模拟信号的输出已连接至AD模块的输入端.其信号的观测和输出通过模块右下方的探钩进行观测和输出。其信号选择跳线对应关系如下表2—9所示：

跳线位置
输出周期信号波形
1
方波
2
三角波
3
正弦波
表2—9 信号选择对应表
IIC接口的EEPROM:

该模块是了让用户学习IIC总线而设计的，模块中包含了一个IIC接口的EEPROM，用户可以通过IIC总线写入数据和读出写入的数据,用以证明IIC接口通信正常.实验箱上使用的IIC EEPROM为AT24C08,容量为1024×8（8Kbytes），支持2。7V~5。5V工作电压。当工作电压为5V的时候,其接口速度可以达到400kHz.实验箱上的供电为3.3V，所以其接口速度最高只能达到100kHz。
AT24C08与FPGA的I/O接口对应关系见附表二(EP2C35核心板与开发平台硬件资源I/O接口对照表）.其硬件电路如图2—25所示。

图2-25 EEPROM接口电路图

基于1-Wire接口的数字温度传感器:

该模块采用了具有1-Wire接口的温度传感器——DS18B20，目的是为了让用户了解1-Wire协议,以及如何用CPU控制该温度传感器，从而加深对1—Wire总线协议的理解。
本实验中用到的1—Wire器件是DS18B20—-数字温度传感器,它可以提供9～12位（由软件配置)的数据,来表示不同的温度（位数越高，测量温度的精度也越高）。所有写入DS18B20的数据或从DS18B20读出的数据都是通过1—Wire接口来实现,并且整个读、写以及温度转换过程所需的电源,都可以由与其相连接的总线自动供给，无
