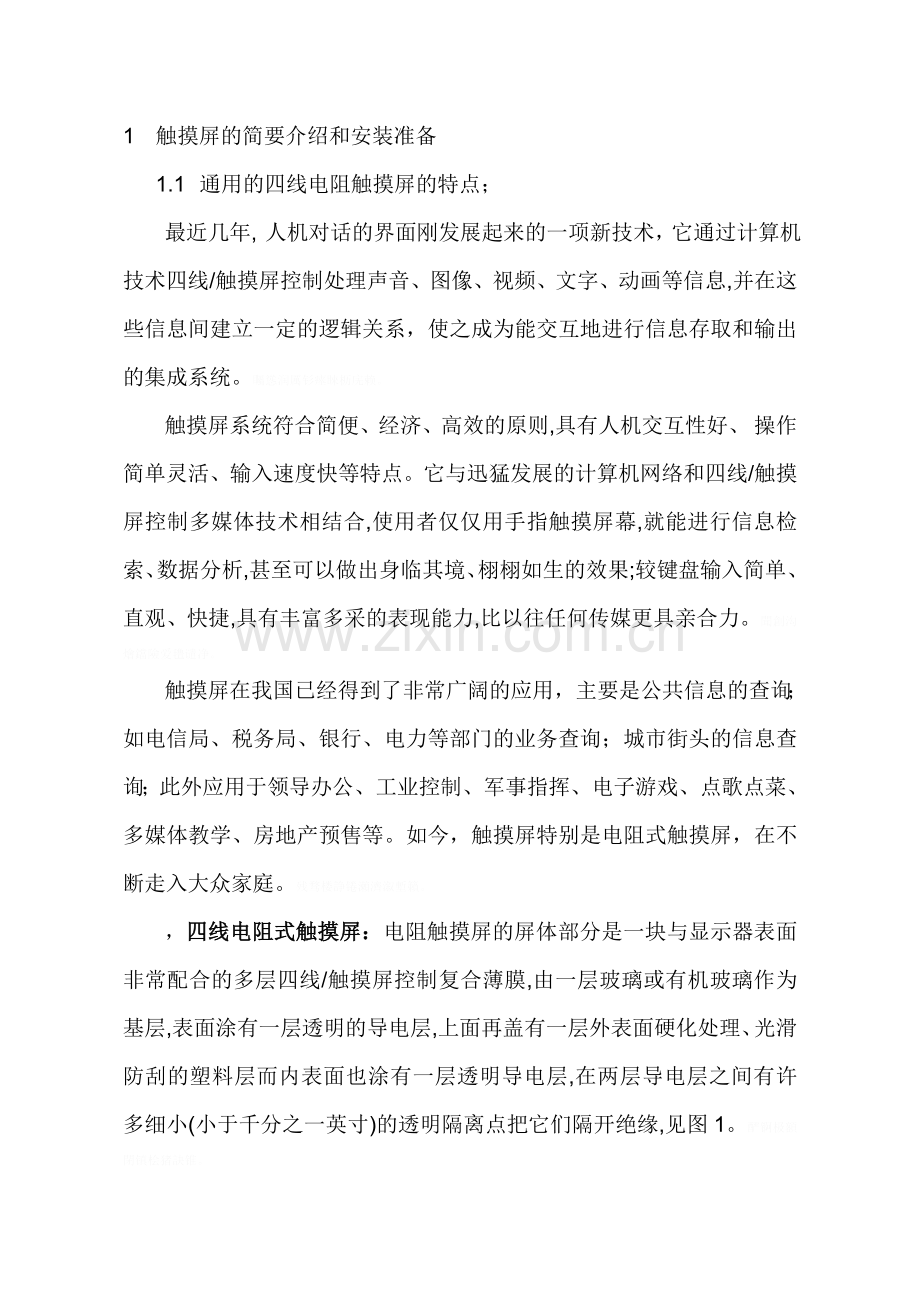

触摸屏安装说明（奔腾电子有限公司-技术部）一. 触摸屏的简要介绍和安装准备1. 通用的四线电阻触摸屏的特点；2. 电阻触摸屏的安装准备；3. 安装电阻触摸屏的注意事项;二. 触摸屏的安装1. 触摸屏的安装过程；2. 触摸屏的驱动软件安装；3. 触摸屏的硬件安装；三. 触摸屏的具体使用方法和注意事项四. 排除故障的要点总结 1 触摸屏的简要介绍和安装准备1.1 通用的四线电阻触摸屏的特点；最近几年, 人机对话的界面刚发展起来的一项新技术，它通过计算机技术四线/触摸屏控制处理声音、图像、视频、文字、动画等信息,并在这些信息间建立一定的逻辑关系，使之成为能交互地进行信息存取和输出的集成系统。矚慫润厲钐瘗睞枥庑赖。触摸屏系统符合简便、经济、高效的原则,具有人机交互性好、 操作简单灵活、输入速度快等特点。它与迅猛发展的计算机网络和四线/触摸屏控制多媒体技术相结合,使用者仅仅用手指触摸屏幕,就能进行信息检索、数据分析,甚至可以做出身临其境、栩栩如生的效果;较键盘输入简单、直观、快捷,具有丰富多采的表现能力,比以往任何传媒更具亲合力。聞創沟燴鐺險爱氇谴净。触摸屏在我国已经得到了非常广阔的应用，主要是公共信息的查询；如电信局、税务局、银行、电力等部门的业务查询；城市街头的信息查询；此外应用于领导办公、工业控制、军事指挥、电子游戏、点歌点菜、多媒体教学、房地产预售等。如今，触摸屏特别是电阻式触摸屏，在不断走入大众家庭。残骛楼諍锩瀨濟溆塹籟。，四线电阻式触摸屏：电阻触摸屏的屏体部分是一块与显示器表面非常配合的多层四线/触摸屏控制复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层,上面再盖有一层外表面硬化处理、光滑防刮的塑料层而内表面也涂有一层透明导电层,在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘,见图1。酽锕极額閉镇桧猪訣锥。图1 四线电阻触摸屏的基本原理当手指触摸屏幕时,平常相互绝缘的两层导电层就在触摸点位置有了一个接触导通,因其中一面导电层接通Y纵轴方向的参考电压Vref=5v均匀电压场,使得侦测层的电压由零变为非零,控制器侦测到这个接通后,进行模数A/D转换,并将得到的电压值与参考电压Vref相比即可得到触摸点的Y轴坐标,同理得出X横轴的四线/触摸屏控制坐标,这就是所有电阻技术触摸屏共同的最基本原理。彈贸摄尔霁毙攬砖卤庑。四线电阻式触摸屏的特点：高解析度（能轻松达到4096*4096），高速传输反应*（小于1/100秒）。 表面硬度处理，减少擦伤、刮伤及防化学处理。一次校正，永不漂移，稳定性高。不怕灰尘、水汽和油污，使用环境要求低，可以用任何非菱角的物体来触摸，技术工艺很成熟，成本较低，是最为广泛实用的触摸屏。謀荞抟箧飆鐸怼类蒋薔。2 电阻触摸屏的安装准备；2.1 首先，要准备好基本部件：包括：触摸屏，触摸笔，驱动程序（光盘），控制卡，连接线和延长线*（可根据实际需要取舍）。厦礴恳蹒骈時盡继價骚。控制卡按接口类型分为USB型和串口型两种*（通常选用USB型），其数据连接线相应为USB线或串口线，那么依此选择其中一种类型即可。USB型：见图2-a； 串口型：见图2-b。茕桢广鳓鯡选块网羈泪。图2-a USB型触摸屏基本部件-连接示意图图2-b 串口型触摸屏基本部件-连接示意图2.2 还要准备一些辅助材料及工具：粘胶体及剪刀，比如：3M双面胶等，根据实际需要取材; 清洁液和擦布或脱脂棉棒等清洁套装；鹅娅尽損鹌惨歷茏鴛賴。2.3 另外准备一些其他固定材料及拆装工具：螺丝刀，镊子，刀片，502胶水，硬胶板等；3 安装电阻触摸屏的注意事项1) 电阻触摸屏的FPC尾线的防护：对FPC尾线不要提拉，不要折压，最好从电阻触摸屏边3mm处至FPC线接口处粘上粘胶带加以防护，以免折伤或断线*（小心这样可就报废了！）；籟丛妈羥为贍偾蛏练淨。2) 电阻触摸屏的屏面的防护：电阻触摸屏两面都有保护膜，一般在不到触摸屏最后固定不要轻易撕掉，撕掉保护膜后要保持屏面清洁，不可污染屏面，可用眼镜擦布拂掉灰尘（要保护好PC的明亮眼睛！）； 屏面在存放和运输过程中不可局部受压碰，也不能有菱角体来碰触，以免损毁触摸屏面。預頌圣鉉儐歲龈讶骅籴。比照验证所订购的触摸屏和显示器屏幕的可视面是否重合（最好订货前要细致测量显示器屏幕并核对订货规格尺寸），以达到预期的触摸效果。渗釤呛俨匀谔鱉调硯錦。3.1 触摸屏的安装过程；总体上，触摸屏的安装过程，包括驱动软件安装和硬件安装。具体来说，系统的安装方法有以下几个步骤：1) 驱动软件安装：装相应你的操作系统支持下的驱动程序；2) 装前上电性能测试：将显示器现实面向上放置，将电阻触摸屏放置在显示器上面，连接好触摸屏主要组件，连接到电脑。然后做检验测试：打开已装好的TouchKit程序， 在弹出窗口中【工具】栏目下点击【4点校正】，逐一点触摸屏完成后点【确定】；然后点【画图测试】，用配套的触摸笔（最好是配套的）任意画线或点触摸屏，对照屏幕显示轨迹和触摸轨迹的重合度，可以看见触摸屏的线性效果，好的即可；铙誅卧泻噦圣骋贶頂廡。3) 触摸屏的硬件安装：根据显示器的不同类型来进行相应专业的清洁，定位垫料或拆开外壳，装好触摸屏，然后做好全面固定或装合，最后清理完成即可。擁締凤袜备訊顎轮烂蔷。4) 装后检测验收：将触摸屏系统部件和电脑连接起来，打开已装好的TouchKit程序，经过【校正】后点【画图测试】，触摸点画触摸屏，检验其线性效果，同装前上电性能测试一样很好的，即大功告成！（以后可以慢慢享受吧！）贓熱俣阃歲匱阊邺镓騷。一般的，四线电阻屏，线性效果非常好，一次校正，永不漂移的。以上是总体的全面安装过程，具体的硬件和软件安装过程在下面给予详细说明。4 触摸屏的驱动软件安装和软件操作软件安装前，要清楚确定2个基本常识：1. 手头的触摸屏的接口类型是USB型还是串口型(也称232型)；2. 四线电阻触摸屏的出线顺序：比如通常的是X:1,3线；Y:2,4线；其他的出线顺序就需要相应跳改延长线的线序；坛摶乡囂忏蒌鍥铃氈淚。4.1 触摸屏的驱动软件安装拿出驱动程序（光盘），根据具体的操作系统如windowsXP系统，选择支持该操作系统的相应的触摸驱动程序，双击进行安装，点【下一步】，勾选【PS/2】, 点【下一步】,直到点【完成】.蜡變黲癟報伥铉锚鈰赘。启动Touchkit程序检查，用连接线（USB连接线或者串口线）把控制器连上电脑，发现窗口立刻发生如下图变化，说明驱动安装成功。買鲷鴯譖昙膚遙闫撷凄。否则，一直是图，则检查电脑USB口是否启用良好，如不良则换插其他USB口后重新检查，ok即完成；否则，更换新的控制器后重新检查，ok即完成；否则，请联系厂家专业人士给予解决！綾镝鯛駕櫬鹕踪韦辚糴。4.2 触摸屏测试的软件操作： 5.2.1 四点校正操作步骤如下：1）.硬件连接好后，打开已装好的TouchKit程序， 在弹出窗口中【工具】栏目下点击【4点校正】，驅踬髏彦浃绥譎饴憂锦。2）.按照要求，逐一点触摸屏完成：按下红绿色交替闪烁的X符号，直到X符号变成蓝色而且停止闪烁为止，然后触点下一点，直到4点都完成；猫虿驢绘燈鮒诛髅貺庑。 完成后弹出窗口中点【确定】；如左图所示；图：校正良好图否则，校正不良时跳出窗口如下图所示，就要点【是（Y）】,然后重新校正回到步骤2；如果校正不良多次出现，请参考后面：-锹籁饗迳琐筆襖鸥娅薔。3）. 然后点【画图测试】，用触摸笔。任意画线或点触摸屏，看屏幕显示轨迹线性效果好的，点【确定】即大功告成！構氽頑黉碩饨荠龈话骛。 5.3对线性要求高或线性达不到要求的请使用9点校正，或 25点校正操作：9点校正，或 25点校正1）硬件连接好后，打开TouchKit程序，如下图所示，点主窗口中【设置】栏目，在中间点击选择其一：【9点】或【25点】，点【应用】；輒峄陽檉簖疖網儂號泶。2）在主窗口中【设置】栏目，点【线性校正】，如下图所示：3）弹出如下图显示的窗口*（9点校正，25点校正，分别是左右图），.按照要求逐一点触摸屏完成：按下红绿色交替闪烁的X符号，直到X符号变成蓝色而且停止闪烁为止，然后移开触点下一点，直到所有点都完成；确定后即可使用.尧侧閆繭絳闕绚勵蜆贅。图 9点校正窗口 图 25点校正窗口 3）弹出如下图显示的窗口，点【确定】，即完成。5.4本软件支持触摸屏局部触摸功能.简介如下:具体说明一下软件操作： 1）硬件连接好后，打开已装好的TouchKit程序，如下图所示，点主窗口中【显示屏幕】栏目；2）根据你安装固定触摸屏的位置来选择其一，【下半部屏幕】，【左半部屏幕】，【上半部屏幕】，【右半部屏幕】，如都不合适，选择【其他模式】，弹出新窗口如下图。识饒鎂錕缢灩筧嚌俨淒。3）在【其他模式】下，有第1，2，3，4象限这四个模式，不合适还可选择【自订】，然后在左右上下四个输入口中填写：凍鈹鋨劳臘锴痫婦胫籴。左10；右1010；上10；下758；先点【应用】再点【确定】；4）在主窗口中【显示屏幕】栏目，点【应用】，弹出窗口中再点【确定】；5）在主窗口中【工具】栏目，点【四点校正】，弹出白色窗口区域与触摸屏的显示区域相比较，合适则此项设置成功，可继续操作;否则，按键ESC并点【确定】退出，返回到步骤3）微调重新操作。恥諤銪灭萦欢煬鞏鹜錦。5.5 边缘校正1）硬件连接好后，打开TouchKit程序，如下图所示，点主窗口中【边缘校正】栏目。 2）根据具体情况，在 上、下、左、右、X轴位移、Y轴位移六个方面，选择点击【变小】或【变大】，调整好后，勾选【支持边缘纠正功能】，点【应用】，再点【确定】；鯊腎鑰诎褳鉀沩懼統庫。3）然后点【工具】栏目下【画图测试】，用触摸笔任意点画触摸屏，对照看调整的效果，如果满意即完成；否则返回步骤2）重新操作。硕癘鄴颃诌攆檸攜驤蔹。注:一般用户不用调整本项参数5 触摸屏的硬件安装；硬件安装过程为：1) 定位触摸屏，做好安装件的标记；2) 做好相应的拆件或者定位件的按装固定； 3) 撕下触摸屏反面的保护膜，和显示器屏幕及外壳一并清洁好；4) 将触摸屏做好定位试装，将触摸屏系统其他部件连接好并固定；5) 上电测试触摸屏系统，良好则固定安装触摸屏和外壳等其他部件；6) 最后验收测试，良好则撕下触摸屏反正面的保护膜并清洁好，清理和修饰好其他部件；本安装方法的形式及特点：A 具体来说，显示器有，台式机的：液晶显示器或平面CRT显示器，笔记本的显示器，这是强调介绍的对象。B 而安装方式都是外装的，比较简单可靠而易于原装，但外装的美观障碍还是有的，美观要求高就需要给予修饰。而根据显示器的边框的厚薄（2.5mm分界）有相应3种方法，对于薄边框的优先采取外挂式或粘边式，另外的厚边框可以优先用内嵌式，下面给予详细的介绍安装重点。阌擻輳嬪諫迁择楨秘騖。5.1 外挂式安装主要部分是做好触摸屏的套边：材料可以用装饰的塑料或铝合金的U型条*（这些材料比较容易找）；先引出挂钩或拉线：上下各2个/左右各1个，开好口露出触摸屏尾线，最后用胶水固定好触摸屏的套边；氬嚕躑竄贸恳彈瀘颔澩。剩下的活就好做了，不说您也想得到和做到。就是利用挂钩或拉线把触摸屏固定在显示器前面，这里不累述了。此形式的优点是：1. 使用方便，随用随装,清洁、调整和维护都方便； 2. 固定安全可靠；其缺点是： 1.触摸屏与显示器的间距较大，透光性能稍差； 2.线绳的外露，对外观的修饰难度更加大； 5.2 粘边式安装 这种形式是大众多通用的，就是利用专业强双面胶将触摸屏固定在显示器前的外壳上。这种方式也很简单易于实行，只要定位好，其紧固效果是不错的；缺点是：维护和调整比较麻烦；触摸屏与显示器的间距较大，透光性能稍差； 釷鹆資贏車贖孙滅獅赘。5.3 内嵌式安装总的说，这就是把触摸屏镶嵌到显示器前的外框内，紧贴显示器屏幕，外部再贴补辅料固定触摸屏。固定方式简单稳定，透光性好。怂阐譜鯪迳導嘯畫長凉。C 笔记本的触摸屏安装由于笔记本机构比较紧凑，选材方面自然要高，特别是触摸屏的厚度尤为重要，现在有种:膜对膜的触摸屏,厚度只有0.5mm（本公司独特产品）,很适合笔记本加装触摸屏。因此，以前的笔记本加装触摸屏后合不上盖的问题得到很好的解决方案。谚辞調担鈧谄动禪泻類。至于固定方式，以前的大侠们拆机壳方式，加HUB连接控制卡隐形装到机壳内，非常好，值得设计者借鉴，不过前提是要有熟悉利用接口和结构空间并拆装笔记本的专业技能，对常人来改装显然有很大的难度。嘰觐詿缧铴嗫偽純铪锩。本人推荐的方法有2种：A. 一种是：拖着尾巴座的U盘外形将0.5mm厚的触摸屏加装在显示器外壳内，同时，触摸屏的引线1.0FPC接上微型1.0FPC接口座，将此座从显示器外壳内开小口固定在外边角上，即在壳内外边角上增加了微型1.0FPC接口座。而控制卡前接口焊接上USB插口作输入，插入笔记本USB口；控制卡后接口外拖一个1.0FPC线的小尾巴作为输出，连接到触摸屏，加上外壳ok。这个控制器的外形就成了：“拖着尾巴座的U盘”，小巧玲珑，美观大方，随时插上即可用，很是爽的。好处多多，不用说了，简单易行，多方便和实用，兼顾美观大方。下图看看，本人的得意桌片图。熒绐譏钲鏌觶鷹緇機库。B. 另一种是：拖着尾巴座的U盘外形将0.6mm厚的触摸屏加装在显示器外壳内，同时，触摸屏的引线1.0FPC直接露出来从显示器下方空隙伸到外面。而而控制卡前接口焊接上USB插口作输入，插入笔记本USB口；控制卡后接口一个1.0FPC延长线且线尾焊接微型1.0FPC接口座作为输出，连接到触摸屏引线。这个控制器的外形就成了：“拖着尾巴座的U盘”。同样不用说了，简单易行，随用随插，很方便和实用，兼顾美观大方。鶼渍螻偉阅劍鲰腎邏蘞。6 触摸屏的具体使用方法和注意事项注意事项：（1）触摸屏在安装前，一定要分清正反，并按照自己习惯做记号！有简单实用的分辨方法两种：看，触摸屏和其标签上的字的正反，或离引线更近的平面为正，ITO膜面为正面，玻璃面为反面； 试，连接好触摸屏系统后，点划触摸屏两个面而点的其中一个面时，触摸控制卡上的灯亮或显示器有反应点和声音的，就是正面：触摸面。纣忧蔣氳頑莶驅藥悯骛。（2）触摸屏在搬运或安装时，严禁重压或割划或抨击触摸屏平面，应当尽量自然的安全放置好；（3）屏体清洁时，擦拭布或纸一定要柔软，擦拭液体尽量不要有腐蚀性的,酸或碱性,用了后须用清水再擦拭一遍就可以了，保持触摸屏的透亮！颖刍莖蛺饽亿顿裊赔泷。（4）加强触摸屏的FPC尾线的防护：对FPC尾线不要提拉，不要折压，最好从电阻触摸屏显示区域外（距边约3mm处至FPC线接口处粘贴上粘胶带加以防护，以免折伤或断线*。濫驂膽閉驟羥闈詔寢賻。（5）点画触摸时，最好用配套的触摸笔或小圆头物，严谨用利器或菱角物体，否则会造成毁灭性的损坏！具体使用方法：（1）单点和双击，就是通常方法，同鼠标用法一样；（2）右键用法：单点某图标不移开，一秒钟后就出现右键下拉菜单，然后可移动点此菜单的项目；（3）拖动，也是通常方法，同鼠标用法一样；（4）用电阻触摸屏，注意每刻只可单点操作，不可多点操作；7 排除故障的要点总结这里以四线电阻触摸屏为对象，以下详细说明：（四线电阻触摸屏，原理简单，维护方便！）7.1 触摸屏的系统连线好了但触摸没有反应*（无声无显示）1. 检查触摸屏正反：点触另一面有反应，说明安装反了，给予改正；否则继续往下检查。2. 检查控制器的型号和软件驱动类型的一致性，控制器是USB还是串口（即232）型，在控制器的底面有印刷的相关字可见，如不一致或不确定时请重新安装相应型号的驱动程序，连上控制器启动程序后窗口可见控制器，详见5.1，检查OK即完成。否则，继续往下检查。銚銻縵哜鳗鸿锓謎諏涼。3. 系统连线的验查：断开触摸屏和控制卡的延长线，准备1个电阻470欧姆（400600欧姆都可以），用电阻两头逐步变换连接点击：控制卡相连的延长线输出口四线任意2线为1路，有2路独立线路都有反应，说明问题在触摸屏端，记录下2路线序且进入步骤4；如没有反应，说明问题在控制器端，进入步骤5。挤貼綬电麥结鈺贖哓类。4. 触摸屏检查：用万用表转到电阻2K档（或二极管档），逐步变换连接触摸屏尾线四线中2线为1路，点划触摸屏正面时，有2路独立线路对应万用表显示值都由无穷大变到在1001000欧姆范围内，说明触摸屏好，记录下2路线序且进入步骤7； 否则确定触摸屏坏了，则需要更换新品即可，联系购卖的商家或厂家解决。赔荊紳谘侖驟辽輩袜錈。5. 更换良好的连接线或延长线，系统连接好检查，如果恢复正常了，说明是线的问题；否则，继续往下检查！6. 更换新的控制卡，系统连接好检查，如果恢复正常了，说明是控制卡的问题；否则，继续往下检查！7. 检查四线电阻触摸屏和控制卡的出线顺序的一致性：如两者不一致需要改跳延长线的线序，具体是交换延长线的2,3线位，系统连接好检查，恢复正常了！塤礙籟馐决穩賽釙冊庫。否则，请从头认真检查，或联系厂家专业人士给予解决！7.2 触摸屏系统校正时不通过 由于出错状况多，请根据以下具体情况作处理：A. 触摸校正时变得无反应1. 检查触摸屏系统连线是否良好，重新连线后ok即完成，否则继续往下检查。2. 检查触摸屏正反：点触另一面有反应，说明安装反了，给予改正；重新连线后ok即完成，否则继续往下检查。3. 检查触摸屏2面是否受到压触，使其保持自然状态检查：没有反应，请按照8.1章节（见第页）检查解决；若是正常，检查清理受压的物体，重新连线后ok即完成。裊樣祕廬廂颤谚鍘羋蔺。B. 触摸反应正常，校正中程序运行卡着不完成1. 把触摸屏线暂时断开，关闭Touchkit程序再重新启动，点击窗口中【清除并校正】，再重新连上触摸屏线，做校正动作，如正常即完成；否则继续往下检查。仓嫗盤紲嘱珑詁鍬齊驁。2. 检查触摸屏的出线顺序：改跳延长线的线序，具体是交换延长线的2,3线位，系统连接好再检查，恢复正常即完成；否则还原延长线的线序，继续往下检查。绽萬璉轆娛閬蛏鬮绾瀧。3. 更换新的控制卡，重新检查，恢复正常即完成；否则，请从头认真检查，或联系厂家专业人士给予解决！C. 触摸反应正常，校正很顺利完成，但校正多次不通过多次校正动作末，出现如下图现象。1. 检查触摸屏的出线顺序：改跳延长线的线序，具体是交换延长线的2,3线位，系统连接好再检查，恢复正常即完成；否则还原延长线的线序，继续往下检查。；骁顾燁鶚巯瀆蕪領鲡赙。2. 点击上图的弹出窗口中【否(N)】,再点主窗口中【画图测试】，看是否正常：如出现不良请参考8.3章节来处理；如正常继续往下检查。瑣钋濺暧惲锟缟馭篩凉。3. 更换新的控制卡，关闭Touchkit程序再重新启动，重新检查，恢复正常即完成；否则，请从头认真检查，或联系厂家专业人士给予解决！7.3 画图测试不良由于出错状况多，请根据以下具体情况作处理：A. 触摸不同点时，反应在显示器上是同一点1) 检查触摸屏2面是否受到压触，使其保持自然状态检查：若是正常，检查清理受压的物体，重新连线后ok即完成。鎦诗涇艳损楼紲鯗餳類。2) 否则，问题依旧，联系商家或厂家请专业人士给予解决！B. 触摸多个不同点时，反应在显示器上的点是在同一边沿上处理方法同上A：1）2），此处略述;C. 画图点划测试，与显示器上显示整体有些偏差这就需要：9点校正，或者25点校正，具体操作见5.3章节*（第页）D. 画图点划测试，与显示器上显示只边缘部分有些偏差这就需要：边缘校正，具体操作见5.5章节*（第页）
