火灾自动报警及消防控制系统

调

试

方

案

工程名称：大亚湾核电基地工程公司LA办公楼
编制单位：江西船用阀门厂长安消防技术工程公司
审核人：
编制人：
编制日期： 2010年12月30日

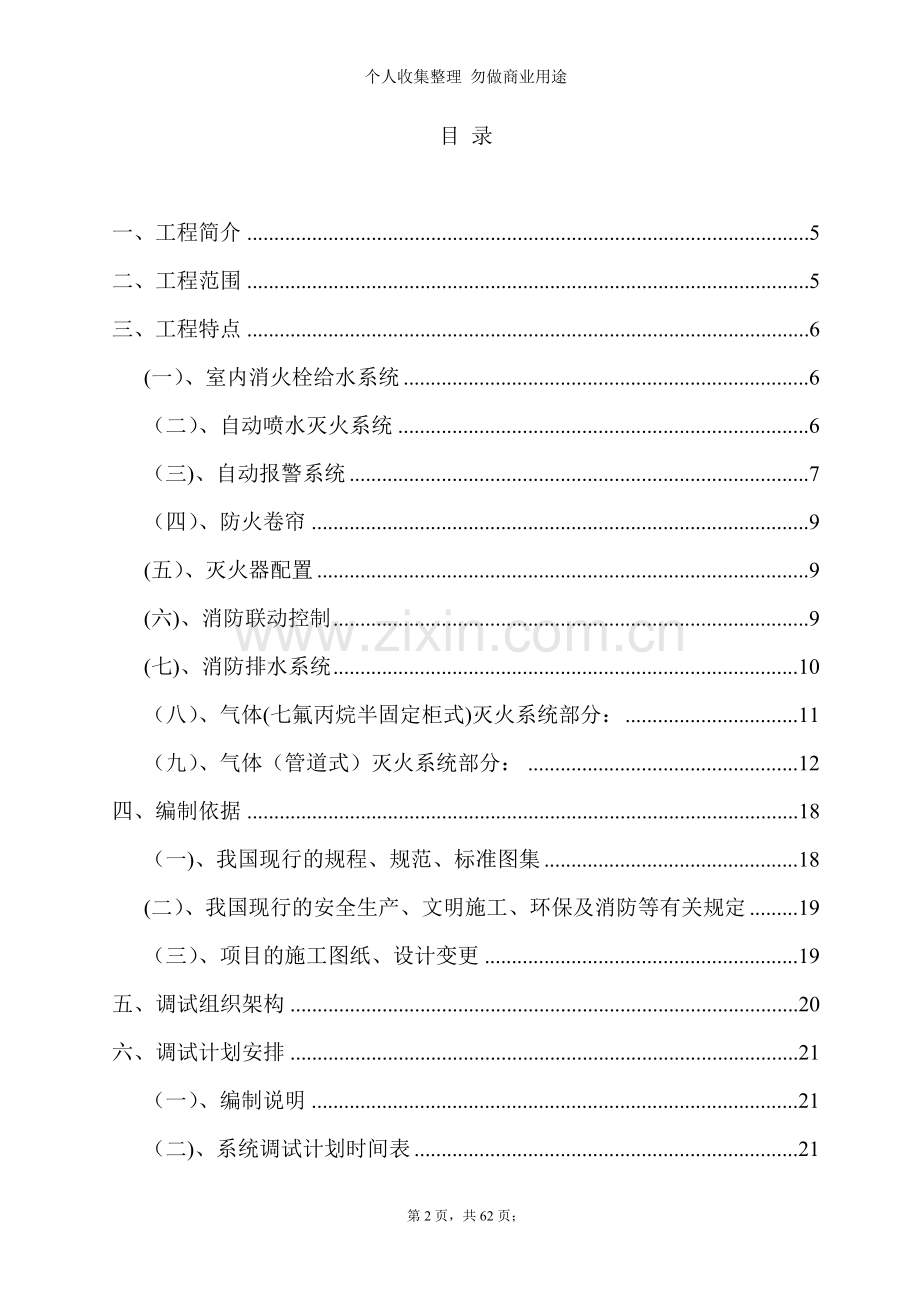

目 录

一、工程简介 5
二、工程范围 5
三、工程特点 6
(一）、室内消火栓给水系统 6
（二）、自动喷水灭火系统 6
（三)、自动报警系统 7
（四）、防火卷帘 9
(五）、灭火器配置 9
(六)、消防联动控制 9
(七)、消防排水系统 10
（八）、气体(七氟丙烷半固定柜式)灭火系统部分： 11
（九）、气体（管道式）灭火系统部分： 12
四、编制依据 18
（一)、我国现行的规程、规范、标准图集 18
(二）、我国现行的安全生产、文明施工、环保及消防等有关规定 19
（三）、项目的施工图纸、设计变更 19
五、调试组织架构 20
六、调试计划安排 21
（一）、编制说明 21
（二)、系统调试计划时间表 21
七、调试统筹总署 23
（一）、调试计划统筹 23
（二）、人员统筹 23
（三)、劳动力、调试仪器及设备投入计划 24
（四）、配合调试有关厂家 25
（五）、施工配合 25
（六）、施工与技术协调 26
八、调试准备 26
九、调试步骤 27
（一）、自动报警系统 27
(二）、消防广播通讯系统 27
(三）、消防联动系统 28
（四）、自动喷洒系统 29
（五）、消火栓系统 29
十、调试内容 29
(一）、自动报警系统调试 29
（二)、消防广播通讯系统调试 33
（三）、火灾应急照明及安全疏散指示 34
（四）、防火卷帘门系统控制调试 35
(五）、防排烟系统的调试 36
（六)、自动喷淋系统的调试 40
(七）、消火栓系统调试 45
（八）、气体灭火装置试运行 46
（九）、消防电梯迫降调试： 47
（十）、停非消防电源切换调试： 47
（十一）、消防喷淋水泵电柜的测试及无件测试: 48
（十二）、发电机启动调试： 48
（十三)、系统联合调试 49
十一、系统验收 52
十二、消防验收的所需资料 55
十三、资料、图纸的收集和整理 57
十四、环境保护的措施 58
十五、调试人员安全保证措施 59
（一）、安全责任制度 59
（二）、安全生产巡检制度 59
（三）、三级安全生产教育 60
（四）、安全技术交底 60
（五）、施工设备、机具检查验收 61
（六）、其他安全管理规定 61

消防火灾自动报警联动调试方案
一、工程简介
（1） 工程名称:大亚湾核电基地工程公司LA办公楼
（2） 建设单位：中广核工程有限公司
（3） 设计单位：深圳市华侨城天华建筑设计有限公司
（4） 监理单位:中广核工程有限公司
（5） 建设地点：深圳市龙岗区大亚湾核电基地办公区
（6） 建设规模:
总用地面12347.00m2,建设用地面积12347。00m2,总建筑面积49044。80m2，地上建筑面积40058。04m2，地下建筑面积8986.76m2，建筑檐口女儿墙高度为31.8m.
为二类高层民用建筑综合楼，由办公纸质档案库、模核机教室、网络通讯机房、报告厅、地下车库等组成，地下一层地上七层,其中地下一层为车库和报告厅;一至七层为办公、纸质档案库、模核机教室、网络通讯机房.
二、工程范围
1、 消防、自动喷水系统:包括室外消火栓、地下室消火栓、首层至七层消火栓、地下室自动喷淋系统管道及设备安装,地下室消防排水管道安装，按图纸要求全部安装到位.
2、 消防系统的调试、开通及竣工交验工作，办理与消防验收部门相关的一切手续并办理正式运行许可证.
三、工程特点
（一)、室内消火栓给水系统
室内消火栓系统由消防水池、消防泵组、屋顶消防水箱及减压稳压装置组成，室内消火栓系统采用临时高压给水系统，在屋顶设消防水箱一个，容积为18m3，设置在主楼（位置）屋顶,用于消火栓系统持压。在地下室泵房设消火栓加压泵,系统设消防泵组，消防泵采用型号为（XBD6.5/20-22—HY，Q=20L/S,H=65m,N=22Kw）两台，一用一备,水池之间设置稳压泄压阀回流管，安全泄压阀开启压力为0。7Mpa。室外设置3套SQD150—1.6 DN150消防水泵接合器，与室内消防系统连接.稳压泵采用型号为（ZL—I-X-10， 25LGW3-10X4, N=1.5Kw）两台，一用一备，气压罐采用规格SQL800X0。6,PN=（1。0Mpa）。
（二）、自动喷水灭火系统
本喷淋系统为湿式系统,由消防水池、消防泵组、屋顶消防水箱及减压稳压装置组成,自动喷洒系统，地下一层库房采用预作系统，设计喷水强度为8L/min。m2,作用面积为12m2,最不利工作压力0。07Mpa，喷头动作温度为68℃至79℃,净高超过0.8m的吊顶,应在吊顶内增设喷头。当通风管、排管、桥架等障碍物的宽度起过1.2m时，应在其下方增设喷头，向下喷头采用带装饰盘的吊顶隐蔽式玻璃球喷头.在地下室泵房设有系统喷淋泵两台，喷淋泵型号为(XBD8.7/40-125L,Q=40L/S， H=87m,N=55Kw）两台,一用一备，水池之间设置稳压泄压阀回流管，安全泄压阀开启压力为0.7Mpa。室外设置3套SQD150—1.6 DN150消防水泵接合器，与室内喷淋系统连接。稳压泵采用型号为（ZL—I—Z-10， 25LGW3-10X5, N=1.5Kw)两台,一用一备,气压罐采用规格SQL800X0。6，PN=(1。6Mpa）。
（三)、自动报警系统
火灾报警系统由自动报警系统、手动报警系统、联动控制系统、消防设备手控系统、消防紧急广播、消防通讯系统组成.在本栋首层设消防报警中心。
火灾报警系统主要设备数量如下:
序号
设备名称
规格/型号
单位
数量
备注
1
立柜式火灾报警控制器
JB-LD—7800A/12G
台
1

2
智能光电感烟探测器（含底座）
JTY-GD-ZM992
套
1600

3
智能感温探测器（含底座）
JTW-BD—ZM995
套
256

4
普通感温探测器（含底座）
JTW-SD-885
套
540

5
输入模块
SM702
只
408

6
输出模块
KM703
只
72

7
短路隔离器
DB707
只
65

8
接口模块
BJ708
只
37

9
智能手动报警按钮(带电话插孔)
J-SAP—M-SD705
只
97

10
智能消火栓按钮
J—SAP—M—SD705A
只
140

11
声光报警器
SG-98
个
58

12
网络图文工作站(含软件及硬件）
XHYQFIRE—CRT
套
1

13
气体灭火控制器
JB-QB—8200
台
33

14
放气指示灯
QD-98
个
7

15
多线电话主机（40门）
HDM2100-40
台
1

16
消防电话
HD210
台
23

17
消防广播
SPK-X3W
个
153

18
多线广播主机
HGM2100
台
1

19
联动控制柜(100点）
JB—QBL-2100
台
3

20
警铃
JL24-6
个
95

21
空气采样式感烟火灾探测报警器
JTY-BK721
台
32

22
壁挂电源箱
DC24V/5A
台
9

23
CRT控制软件

套
1

（四)、防火卷帘
地下室进行防火分隔的防火卷帘采用特级防火卷帘,楼上进行防火分隔的防火卷帘同样采用特级防火卷帘。
（五）、灭火器配置
1、灭火器配置场所属于中危险等级，单具灭火器配置级别为2A。
2、每个消火栓箱内配置2个4kg手提磷酸胺盐干粉灭火器。
(六）、消防联动控制
（1） 消防栓水泵的控制：火灾发生后，由消防控制中心手动或自动启动消火栓泵。消火栓按钮也直接启动消火栓泵。
（2） 喷淋水泵的控制：火灾发生后，由消防控制中心手动或自动启动喷淋水泵，水指示器不作为启动的条件，湿式报警阀压力开关作为自动启动的条件.
（3） 防排烟风机的控制：接到报警信号后，由消防控制中心动或自动启动相关区域的排烟风机。当设于排烟风机进口的防火阀关闭时（280℃时关闭），排烟风机停止。
（4） 加压风机的控制：接到报警信号后，由消防控制中心动或自动启动相关区域的加压风机,并打开火灾发生层及其上下层的前室送风阀。当70℃的熔断阀关闭时，前室加压风机停止。
（5） 地下室补风系统的控制:地下室报警信号后，由消防控制中心动或自动启动相关区域的新风机。
（6） 电梯的控制：火灾发生后,由消防控制中心将电梯迫降至首层，并限制消防电梯的使用。
（7） 防火卷帘的控制:
疏散通道上的防火卷帘应按下列自动控制程序下降:
a. 感烟探测器动作后，防火卷帘下降至地（楼）面1.8m；
b. 温感探测器动作后，防火卷帘下降至底；
用于防火分隔的防火卷帘，火灭探测器动作后，防火卷帘应下降到底；
（8） 气体灭火控制系统：
a. 火灾时,消防控制中心可显示系统的手动或自动状态；
b. 在报警喷射各阶段,控制室应有相应的声、光报警信号，并能手动切除声响信号；
c. 在延时阶段，应自动关闭防火门、窗,停止通风空调系统，关闭有关部位的防火阀；
d. 控制设备由供应商成套提供；
（9） 停非消防电源的控制：
火灾确认后，由消防控制中心根据情况，手动或自动切断着火现场的非消防电源.
(七）、消防排水系统
本工程排水系统主要集于地下室泵房消防排水、消防电梯坑排,排水系统为有压排水，由布设于地下室、泵房、消防电梯的污水集水坑集中污水，再由潜水泵提升污水排至室外，排水管材选用热镀锌钢管。
(八）、气体（七氟丙烷半固定柜式）灭火系统部分：
本系统主要用于一层消防控制室；本灭火装置具有自动手动两种操作方式；自动控制状态下，当气体灭火控制器接收到防护区内两个独立报警信号时，控制器输出24V直流电，使灭火剂储瓶动作，七氟丙烷灭火剂经短管、喷嘴释放到防护区内；防护区内声光报警器、门灯响亮，避免人员误入,同时控制器接收压力讯号器反馈信号,控制器面板喷放指示灯亮.手动控制状态下，当防护区发生火警时，控制器只发出报警信号,不输出动作信号，由值班人员确认火警,探险下防护区外的手动启动按钮，即可启动该装置,喷放七氟丙烷灭火剂。
防护区内设计灭火方式为全淹没灭火，参数见下表:
序
号
保护
区域
系统
计算
容积
m3
设计
灭火
浓度
设计
室温
设计
用量
实际
用量
灭火
浓度
气体
喷射
时间
泄压
口面
积m2
1
一层
消控
中心
无管
网
373
8%
20℃
236。47
244
8.06％
≤8S
0。13

主要设备数量如下：
序号
名称
数量
单位
备注
1
120L灭火剂瓶组
2
瓶组

2
120L柜体
2
个

3
喷头
4
个

4
压力讯号阀
2
个

(九）、气体（管道式）灭火系统部分：
本系统主要用于地下室低压配电房、高压配电房、发电机房、网络通讯机房、机能模型教室、电源室、项目监控室、模核机教室、高级培训室、纸质档案室、珍藏库、实物库、光盘库、照片库、中控室等.本系统具有自动、手动及机械应急操作三种启动方式;自动控制状态下，当气体灭火控制器接收到防护区内两个独立报警信号时后立即发出联动信号（关闭通风空调等）。经过30秒时间延时,气体灭火控制器输出24V直流电；启动灭火系统；HFC—227ea经管网释放到防护区，控制面板喷放指示灯亮,同时控制器接收压力讯号器反馈信号,防护区内门灯响亮,避免人员误入。当防护区经常有人工作时，可通过防护区门外的手动/自动启止器,使系统从自动状态转换为手动状态，当防护区发生火灭时,报警器只发出报警信号，不输出动作信号；由值班人员确认火警,按下控制器面板或击碎防护区门外紧急启动按钮，即可立即启动系统，喷放HFC-227ea灭火剂;当自动、手动紧急启动都失灵时，可进入储瓶间内实现机械应急操作启动;只需拔出对应防护区启动瓶上的手动保险销,拍击手动瓶，即可完成整套系统的喷放工作，操作简单。喷嘴采用MPT径向喷射型喷嘴,输送灭火剂的管道采用无缝钢管。
防护区内设计灭火方式为全淹没灭火，参数见下表:
序号
保护
区域
系统
计算
容积
m3
设计灭火浓度
设计
室温
设计
用量
实际
用量
选择阀型号
灭火浓度
气体喷射时间
泄压口
面积m2
1
地下
一层发电机房
系统一
362.8
9%
20℃
261。6
273
DN65
9。09%
≤10S
0.11
2
地下一层高压配电房1
354.2
9％
20℃
255。4
273
DN65
9。29%
≤10S
0.12
3
地下一层高压配电房2
697。7
9%
20℃
546
546
DN80
9。42％
≤10S
0.22
4
一层网络通讯机房
系统二
934。1
8％
20℃
592。2
616
DN100
8。02%
≤8S
0。32
5
一层机能模型教室
678。61
8％
20℃
430。22
462
DN80
2。26%
≤8S
0。23
6
一层电源室
系统三
152.3
8%
20℃
96。56
102
DN50
8.06%
≤8S
0。05
7
一层项目监控室
137.2
8％
20℃
86.98
102
DN50
8。80％
≤8S
0。05
8
二层模拟机教室1
系统四
1079.15
8％
20℃
684。16
712
DN100
8。06%
≤8S
0。37
9
二层模拟机教室2
1079.15
8%
20℃
684.16
712
DN100
8。06%
≤8S
0.37
10
二层高级陪训教室
508。96
8％
20℃
322。67
356
DN80
8.50%
≤8S
0。17
11
三层纸质档案室1
系统五
1605.74
10％
20℃
1300。79
1400
DN125
10。30%
≤10S
0.563
12
三层纸质档案室3
1290.24
10%
20℃
1045.2
1120
DN100
10.26%
≤10S
0.453
13
四层纸质档案室1
1605.74
10％
20℃
1300。79
1400
DN125
10.30％
≤10S
0.563
14
四层纸质档案室3
1259.37
10%
20℃
1020。2
1120
DN100
10。48%
≤10S
0.442
15
四层纸质档案室4
1290.24
10%
20℃
1045。2
1120
DN100
10.26％
≤10S
0.453
16
三层纸质档案室2
1216。15
10％
20℃
876。37
980
DN100
10。66%
≤10S
0。38
17
四层纸质档案室2
1216。15
10%
20℃
985.19
1050
DN125
10。21%
≤10S
0。427
18
五层纸质档案室2
1216。15
10％
20℃
985。19
1050
DN125
10.21%
≤10S
0。427
19
五层纸质档案室1
系统六
1605.74
10%
20℃
1300.79
1400
DN125
10。30％
≤10S
0。563
20
五层纸质档案室3
1259。37
10％
20℃
1020。2
1120
DN100
10。48%
≤10S
0。442
21
五层纸质档案室4
1290.24
10％
20℃
1045.2
1120
DN100
10.26％
≤10S
0.453
22
六层纸质档案室1
1605
10％
20℃
1300。19
1400
DN125
10.30%
≤10S
0。563
23
六层纸质档案室2
1260
10%
20℃
1020.71
1120
DN100
10.48％
≤10S
0。442
24
六层纸质档案室3
1290。24
10％
20℃
1045.2
1120
DN100
10。26％
≤10S
0.453
25
七层纸质档案室1
1584.6
10%
20℃
1284。7
1400
DN125
10。41％
≤10S
0。556
26
七层纸质档案室2
1079.15
10%
20℃
874。2
980
DN100
10。68％
≤10S
0.379
27
六层珍藏库
系统七
241。92
10％
20℃
195.98
225
DN65
10.94%
≤10S
0.08
28
六层实物库
169.68
10％
20℃
137。46
150
DN50
10。45％
≤10S
0。06
29
六层光盘库
260。57
10％
20℃
211。08
225
DN65
10.23％
≤10S
0.091
30
六层照片库
系统八
275。1
10%
20℃
225。92
240
DN65
10。19%
≤10S
0.1
31
七层中控制
178.118
8％
20℃
112。92
120
DN50
8。16%
≤8S
0.06

四、编制依据
本工程的施工、调试、验收测试工作，将严格遵守以下国家及地方政府颁布的有关规范标准以及有关技工术文件执行。
（一）、我国现行的规程、规范、标准图集
1、《火灾自动报警系统施工及验收规范》 GB50166-2007
2、《自动喷水系统施工及验收规范》 GB50261—2005
3、《自动喷水灭火系统设计规范》 GB50084—2001
4、《建筑电气工程施工及质量验收规范》 GB50303—2002
5、《火灾自动报警系统设计规范》 GB50116-98
6、《建筑电气工程安装施工及验收标准》 GB50303—2002
7、《建筑工程施工质验收量统一标准》 GB50300-2001
8、《建筑给排水及采暖工程施工质量验收规范》 GB50242—2002
9、《汽车库、修车库、停车场设计防火规范》 GB50067—97
10、《建筑灭火器配置设计规范》 GBJ140—90
11、《民用建筑设计通则》 GB50352—2005
12、《建筑设计防火规范》 GB50016—2006
13、《高层民用建筑设计防火规范》 （GB50045—95)2005年版
14、《汽车库、修车库、停车场设计防火规范》 GB50067-97
15、《建筑内部装修设计防火规范》 GB50222-95
16、《档案馆建筑设计规范》 JGJ25-2000
17、《办公建筑设计规范》 JGJ67—2006
（二)、我国现行的安全生产、文明施工、环保及消防等有关规定
1、施工现场临时用电安全技术规范 JGJ46—2005
2、建筑安装工程资料管理规程 DB01-51—2003
（三)、项目的施工图纸、设计变更
1、 电气施工图，弱电施工图及其他相关图纸
2、 消防水灭火系统图纸
3、 设计变更及文字说明等
五、调试组织架构
1、 由项目经理担任调试总指挥，下设调试小组,负责本工程消防系统调试；
调试组由项目经理部专业调试人员组成.
2、 调试组长对调试工作的技术措施、调试进度、调试工作质量负责,对调试
3、 人员进行调试技术交底,负责与其他专业及监理工程师的进行协调,编制调试方案，审核调试资料，对重要的调试系统进行调试指导;质安员协助组长的工作，负责本专业调试的实施及日常调试工作的安排，在调试过程中提供技术安全的指导等。
4、 调试架构
质安员

黄泽平
消火栓系统调试负责人
黄基辉

自动报警调试负责人
姚镇雄

喷淋系统调试负责人
黄基辉

防排烟系统调试负责人
姚镇雄

气体灭火装置调试负责人
黄基辉

调试组长
程汉才
消防广播通信系统调试负责人
姚镇雄

防火卷帘系统调试负责人
姚镇雄

自动报警调试班组长
彭文唱
喷淋系统调试班组长
许先忠

消火栓系统班组长

许先忠

防排烟系统调试班长
彭文唱

气体灭火系统调试班组长
许先忠

消防广播通信系统调试班组长
彭文唱

防火卷帘系统调试班组长
彭文唱

六、调试计划安排
（一)、编制说明
1、根据工程总控计划的安排，本工程的竣工日期为2010年01月20日；
2、本计划的关键点为业主提供的总控计划中的市政供电日期：2010年12月30日、供水日期：2010年1月5日；
3、该工程的调试分为单机单系统调试及系统联合调试两个阶段，由于工期紧张,故在永久电未正式送电前，采用临电进行各单机单系统调试；
4、考滤临电的供电容量，设备单机调试时，原则上100KW以下的用临电调试，超过100KW的设备应等正式供电后再调试,固体视供电容量而定；
（二）、系统调试计划时间表
地下室系统防排烟调试表

序号

设备名称
系统调试时间
备注
1
地下室消防防排烟系统设备、配套
箱式离心（防爆）风机
12月20日～12月30日
单机调试
2
箱式离心风机
12月20日～12月30日

3
高温消防离心风机
12月20日~12月30日

4
防火调节阀
12月20日~12月30日

5
电动防火调节阀
12月20日～12月30日

6
消防给水系统设备、成套
消防栓水泵、稳压水泵成套设备
12月30日～1月5日
单机调试
7
消防喷淋水泵、稳压水泵成套设备
12月30日～1月5日

8
消防箱、消火栓、消防水带、消防车防卷盘、磷酸胺盐干粉手提式灭火器
12月30日～1月5日

9
湿式报警阀
12月30日～1月5日

10
闭式直立喷头
12月30日～1月5日

11
水流指示器
12月30日～1月5日

12
水泵接合器
1月5日~1月12日

13
防火卷帘
12月30日~1月5日

14
消防报警系统设备、配套
区域报警显示器
1月3日～1月10日

15
智能烟感、温感探测器
1月3日～1月10日

16
气体灭火控制盘
1月3日~1月10日

17
模块箱、输入模块
1月3日～1月10日

18
多芯控制电缆
1月3日～1月10日

19
喇叭及其他报警产品
1月3日~1月10日

20
电话插孔
1月3日~1月10日

楼上消防报警系统调试表

序号

设备名称
系统调试时间
备注
1
消防报警设备成套
模块箱、输入模块
1月3日～1月10日

2
配合二次装修
气体灭火控制盘
12月25日~1月2日

3
报警电话插坐
12月25日~1月2日

4
喇叭及其他报警产品
12月25日～1月2日

5
区域报警显示器
12月25日～1月2日

6
专警通讯盘及其他控制盘
12月25日～1月2日

7
支线联动控制盘
12月25日～1月2日

8
CGT图像显示
12月25日～1月2日

9
中文火灾报警控制器（柜上式）
12月25日～1月2日

10
警铃
12月25日~1月2日

11
智能烟感、温感探测器
12月25日～1月2日

12
室内消防设备成套
消防箱、消火栓、消防水带、消防车防卷盘、磷酸胺盐干粉手提式灭火器
12月30日~1月5日

13
湿式报警阀
12月30日～1月5日

14
水流指示器
12月30日～1月5日

15
二次装修
闭式直立喷头
12月30日～1月5日

16
吊顶隐蔽式喷头
12月30日～1月5日

17
楼梯排烟系统
光触媒
12月30日～1月5日

18
消声静压箱
12月30日~1月5日

19
电动排烟口
12月30日～1月5日

20
箱式离心风机
12月30日~1月5日

21
高温消防离心风机
12月30日~1月5日

22
电动防火阀
12月30日～1月5日

七、调试统筹总署
（一）、调试计划统筹
调试小组以总控计划为依据，编制调试进度计划,报项目技术负责人，技术负责人进行汇总协调后下达给调试小组。进行调试时，由调试小组牵头组织，各专业施工员及施工班组配合实施。
（二）、人员统筹
调试小组负责本组内的人员调配，遇到困难或特殊情况，报项目经理进行人员调配。
（三）、劳动力、调试仪器及设备投入计划

劳动力计划投入表

工种
人数（人）
电工
8
调试工
15
管道工
6
通风空调工
其他班组配合
杂工
5

调试仪器及设备计划投入表

序号
名称
规格型号
单位
数量
备注
1
试压泵

台
2

2
兆欧表
WSE-500～2500V
块
2

3
数字万用表
TD9201
块
4

4
对讲机
MOTOROLA
对
6

5
烟感试验器
SD2002
台
1

6
温感试验器

台
1

7
压力表
Y—100,0—1.6Mpa
块
2

8
声级计

块
1

9
时钟

块
1

10
秒表

块
1

11
照度计

块
1

12
风速计

块
1

13
试水测试仪

台
1

（四）、配合调试有关厂家
1、配电箱厂家：
2、消防水泵厂家:上海连成
3、防火卷帘厂家：
4、气体灭火厂家：西安核卫士
5、消防自动报警厂家：西安核仪表厂260
6、发电机厂家：
(五)、施工配合
各施工工班组应指定专人负责与调试小组的协调工作,建立有效的质量信息反馈渠道。各专业施工员也应积极配合调试小组的工作，并派出熟悉现场安装的施工班组协助调试。
（六）、施工与技术协调
1、定期由项目经理召开协调会，汇报调试进度及质量情况，及时解决调试过程中发生的技术问题和存在的困难。
2、在进行重要系统（如自动报警系统)的联动调试前，项目经理部将向监理单位发出工作函，提出具体配合条件和要求。
八、调试准备
1、调试前，按规范要求及现场实际情况需要调整相关组件、设施的参数和检查系统的线路，对于错线、开路、虚焊和短路等应进行处理.
2、整理好所需施工图纸，包括各楼层平面、系统图、接线图、安装图等。
3、整理好设计变更文字记录，各种文件和调试有关的技术资料。
4、整理好施工记录，包括隐蔽工程验收检查记录、中间验收检查记录、绝缘电阻、接地电阻的测试记录.
5、准备好各种调试记录表格等.
6、电系统：现场各终端联动设备动力、照明、应急照明电源供应正常,系统自调完毕,设备运行良好,无故障，具备联动条件，应急照明系统自动投入功能正常.
7、水系统：消防水池注满水，供水阀门打开，所有消火栓出水口关闭，室外管网畅通，室外消火栓使用正常,消防水箱具备稳压、补压功能，积压种泄水口、排水沟到位，具备放水、排水条件.
8、风系统：各种消防风机调试完毕,设备运行正常，各种阀类机械开启灵活，积压种无源信号反馈正常。
9、其它:电梯自检自验迫降功能正常，卷帘门自检自验功能正常。
九、调试步骤
（一)、自动报警系统
1、消防控制中心联动报警主机，主备电源自动切换正常，主机各项功能符合设计及消防施工验收规范要求。对于现场自动报警设备逐一进行通电试验，模拟报警试验；联动控制模块逐一模拟手动通电试验，模拟控制模块动作以后末端联动设备的启停信号的反馈情况是正常、及时.
2、所有联动模块控制功能实验合格后，进行终端设备的单点启动实验，即:有关消防的联动设备的电源控制柜全部转换到自动状态(消防风机、消防栓泵、喷洒泵等），消防中心主机发出单点启动命令后,相应的联动设备应能启动，并且设备启动后消防中心主机应能接收到设备的启停状态信号。然后进行其他设备(照明强切、各种风阀、预作用电磁阀、电梯迫降）的启动试验。
(二）、消防广播通讯系统
事故广播及消防专用通讯试验：由于本工程消防广播兼顾背景音乐，在模拟报警试验时，主机收到报警信号通过值班人员手动关闭背景音乐，开启消防广播，通知报警层及上下相邻层人员进行疏散.自动时，自动切换至消防广播状态，音量要求达到洪亮、音擀清晰，符合设计要求。
消防电话分机调试：各配电室、泵房内的消防电话分机和控制室进行通话时，主机应显示通话的部位，音质清晰、洪亮,用电话手柄插入手报电话插孔进行通话时，插拔灵活、通话清晰。
（三）、消防联动系统
1、各项设备功能试验合格后，再进行与之有关的联动调试试验.首先模拟探险测器或手动按钮报警器报警.当某个防火分区或防火层内任意一个报警点报警后，相应联动设备动作，即：消防阀类打开，消防中控室收到反馈信号；非消防电源按照防火分区（防火层）及相邻区域强行切断（包括空调风机停止运转）；普通照明、电源插座断电；相应区域内的电梯强行迫降至首层；上述设备动作后消防中控室均应收到反馈信号。
2、启动相关消防联动设备,即应急照明自动投入事故照明,本防火分区（防火层）及相邻区（层)的肖防广播联动；消防电梯主动投入消防运行状态等，有关区域的消防排烟风机、正压风机等启动，消防中心主机显示启动信号。本工程的防火卷帘均为防火分区隔离卷帘门，卷帘指定的温感报警，卷帘门动作并反馈信号至消防中心；疏散通道上的防火卷帘应按下列自动控制程序下降:
c. 感烟探测器动作后，防火卷帘下降至地（楼)面1.8m；
d. 温感探测器动作后，防火卷帘下降至底；
e. 用于防火分隔的防火卷帘,火灭探测器动作后,防火卷帘应下降到底；
上述防火卷帘动作后，消防中心应接到信号反馈。
3、消防中控室可远程直接手动启停各类消防风机及水泵。
(四）、自动喷洒系统
本工程自动喷洒系统为湿式报警和预作用报警系统，因此，本系统调试分两步：
1、 当湿式报警系统末端放水后有水流通过，水流指示器动作，消防中控室接收到反馈信号，同时启动压力开关，联动喷洒泵。
2、 当相应防火分区内任意探测器或手动报警按钮报警后，联动预作用系统末端快速排气阀进行系统管网排气，同时联动预作用报警阀上的DC24V电磁阀,进行报警阀卸水口放水卸压,阀门打开.当压力降到一定程度后，压力开关动作,联动喷洒泵。
上述动作后，中控室收到反馈信号。
（五）、消火栓系统
当按下任意一个消火栓按钮，经过消防中控室联动控制主机自动启动消防泵。水泵启动后，消火栓按钮接收启泵信号，点亮水泵运行指示灯，消防中控室同时收到反馈信号。消防中控室可以远程直接启停消防泵和喷洒泵.
十、调试内容
（一）、自动报警系统调试
为保证火灾报警与自动灭火系统能安全可靠的投入运行,性能达到设计的技术要求，要进行一系列的调整试验工作。主要内容为线路测试,报警与灭火设备的单体功能试验,系弘的接地测试和整个系统的联动开通试验。
火灾自动报警系统调试工作在建筑内部装修和系统施工结束后进行。严格按照系统设计要求的功能进行调试。调试负责人由有丰富经验及有资格的专业技术人员担任。所有参与调试的工作人员职责明确，并按照调试程序进行工作.
调试人员应在系统调试前,认真阅读系统原理图、平面图（施工布线图)。透彻理解设计意图，了解火警设备的性能及技术指标,对有关数据的整定值、调整技术标准做到心中有数，对本工程采用的系统模式所要求达到的报警及联动控制功能要求必须完全领会,方可进行调整试验工作.
1、调试前准确性备
（1)按设计的要求检查设备的规格、型号、配件、数量等，查验应用的仪表、仪器应经计量部门检验合格，并在有效期内.
（2）查对各种记录的文表是否齐全。
（3）检查系统线路是否有错路、开路、虚焊、短路等。
2、调试过程
(1）线路测试及外部检查
按图纸检查各配线的情况,首先是强电、弱电是否到位，是否存在不同性质线缆共管的现象;其次是各种火警设备接线是否正确,接线排列是否合理，接线羰子处标牌编号是否齐全，工作接地和保护接地是否接线正确。
(2)线路校验
先将校验回路中的各个部件装置与设备接线端子打开进行查对。可采用数字式多路查线仪检查。检查探测回路线、通讯线是否短路或开路，采用欧兆表测试绝缘电阻值，应对导线与导线、导线与对地、导线对屏蔽层的电阻进行分开测试并记录。
（3)单体调试
所谓单体调试就是对各种部位装置与设备在安装之前进行一些基本性能试验.
3、 探测器的检查
在安装现场一般作定性试验，对于打开关量探测器可利用专用的火灾探测器检查装置检测.若无这类检查设备，可利用报警控制器代替，让报警控制器接出一个回路开通,接上探测器底座，然后利用报警控制器的自检、报警等功能，对控制器进行单体试验。模拟量火灾探测器单体调试一定要在报警控制器调时进行，其根据无法脱离报警控制器和探测回路独立进行。
4、 报警控制器的试验
报警控制器单机开通前,首先不接报警点，使机器空载运转，确定控制器是否在运输和安装过程中损坏.开机后将所带上探测器进行编码，并在平面图上做详细记录。对于与控制器未能建立正常通信状态的探测点要逐个检查,如果线管问题，则在排除线路故障后再开机测试；如果是探测器问题则更换探测器。
对带不上的报警点
