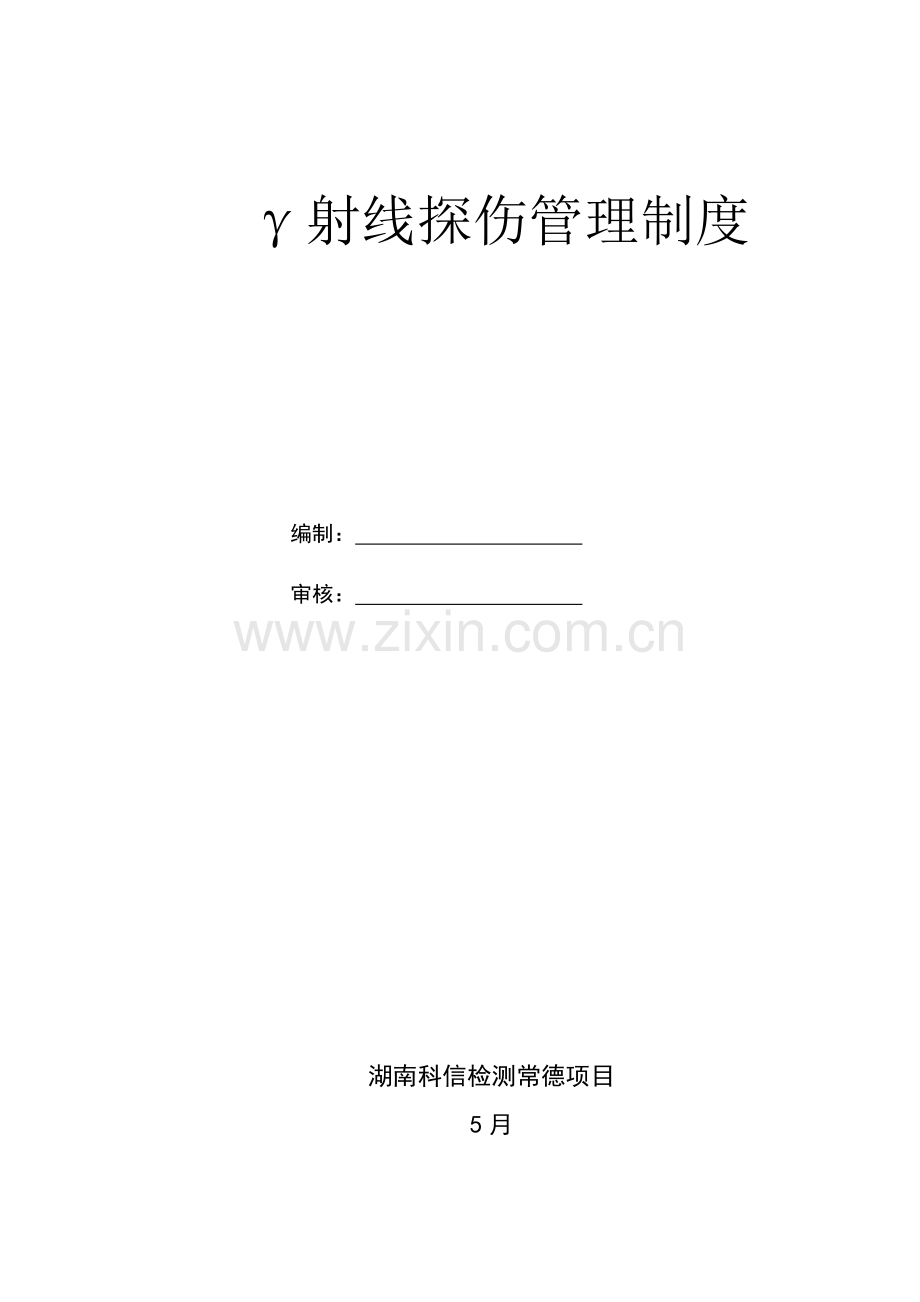

γ射线探伤管理核心制度.doc

γ射线探伤管理制度

编制：
审核：

湖南科信检测常德项目
5月
目 录

放射工作人员健康管理制度 3
γ射线源管理制度 4
DL-ⅡA型γ射线探伤机常规保养和注意事项 6
DL-ⅡAγ射线探伤机操作规程 8
DL-Ⅱ型换源器操作规程 9
γ射线探伤安全操作程序 10
放射性事故、故障处理制度 12
射线意外伤害（或丢失）应急处理方法 15

放射工作人员健康管理制度

为保障放射工作人员健康和安全，帮助上级部门做好对本单位放射工作人员健康管理，特制订本制度。
1． 放射工作人员就业前必需进行体格检验，体检合格者方可从事放射工
作。
2． 放射工作人员就业后每十二个月进行一次体格检验，如受异常照射时，应增加体检次数。
3． 就业前和每十二个月进行一次体检应在指定放射卫生防护单位进行，体检结果如实统计在个人健康档案中，并统一存档于企业安监部。
4． 放射工作人职员作时应穿防护服，佩戴个人剂量仪（确保每组一个）。
5． 金属试验室负责每日登记一次每个工作人员所受射线剂量，每个月统计一次受照射线总剂量，存入个人剂量档案中。
6． 当工作人员受到事故或其它意外照射时，应对事故现场进行实测和剂量估算，并将结果存入个人剂量档案中。
7． 对于有计划特殊照射，应采取必需个人剂量监测手段，以确保一次所接收照射不超出国家放射卫生防护基础标准要求限值，结果也应保留在个人剂量档案中。
8． 放射工作人员使用个人剂量仪时，不得有弄虚作假行为。
9． 放射工作人员所接收剂量超出国家要求安全许可剂量时，经相关部门同意按相关要求进行疗养或休息。

γ射线源管理制度

为加强对γ射线源监督管理，保障从事放射性工作人员和公众健康和安全，保护环境，特制订本制度。
1、 使用γ射线前必需向省环境保护部门申请许可，并向同级公安部门登记，严禁在许可登记范围外从事放射性活动。
2、γ射线源储存
2.1 γ射线源存放场所必需由当地卫生、公安部门审定同意。
2.2 γ射线源存放场所不得在人员密集施工（交通）道两旁。施工现场不得存放射线源，如需短时间存放时，应设置围栏及醒目标志，而且需要放置在再次屏蔽特殊容器内。
2.3 γ射线源应放在专用贮藏箱内，不得和易燃、易爆、腐蚀性物品一起存放。
2.4 γ射线源储藏间应干燥，不易积水，通风良好，射源储藏地下室还应含有照明装置，道路通畅。
2.5 γ射线源存放场所必需采取防火、防盗方法。
2.6 γ射线源应指定专员保管，定时检测，严格实施领用制度。
3、γ射线源运输
3．1 运输前必需按相关运输要求进行包装和剂量检测，经县以上公安及卫生部门验收后方可运输。
3．2 运输车辆必需是机动车专程使用，不得随意改道或搭乘无关人员或其它货物，不许可携带射线源搭乘其它车辆。
3．3 γ射线运输车必需由熟知射源性质防护知识1-2个人押运， 并携带防护用具和监测仪器。
3．4 起运前、长途运输途中、抵达目标地后，必需用监测仪器分别 测量泄漏剂量，确定无泄漏后才准起运，并做好统计。
3．5 运输时应采取防颠覆方法。
4、γ射线源使用
4．1 γ射线源使用应严格遵守各项规章制度。
4．2 使用人员必需经射源专管人同意后方可领用，并填写领用记录表。
4．3 使用前，必需对表面剂量进行监测，确定源处于密封位置方可运走。
4．4 使用完成，应放回原处，对表面剂量进行监测，并做好统计。
5 γ射线源报废和更换必需经企业相关部门同意，办理相关手续后按要求进行处理。

DL-ⅡA型γ射线探伤机常规保养和注意事项

常规保养
DL-ⅡAγ射线探伤机控制机构包含摇柄、输源导管，应常常采取机油擦
洗，金属软轴能够用纱布蘸上机油，然以后回摇动手柄，使金属软轴顺
着纱布被擦洗洁净，齿轮应常常添加润滑剂，以确保手摇手柄时感觉轻
松。输源管接头内应避免灰尘和砂粒，进行常常性擦洗。每次使用完成
后盖好两端“封堵”。
注意事项：
1 使用该机前，应首先严格检验各闭锁机构，各连接部件及金属软管是否完好无损，严禁带故障操作，使用后须关闭安全锁，盖好输端护套，严防容器内灰尘污染。
2 操作人员必需熟悉该机性能、使用方法，严格根据操作步骤进行操作，不许可违反操作次序，严禁无防护知识人员操作。
3 操作前，须认真检验以下项目：
3.1各连接部件是否连接牢靠；
3.2输出端软管是否存在影响导源急折；
3.3各道闭锁是否打开。
4 该机工作时，必需用剂量仪监测，以免发生超剂量事故，射源输出或收回时，应快速轻摇，到位后严禁使劲猛摇，以免造成齿轮打滑损坏。
5 该机应避免猛烈碰撞，高空作业时必需放置平稳，预防探伤机跌落，以免造成辐射泄漏事故。
6 该机安全锁配钥匙两片，专员保管，严防丢失。容器整机不准私自拆御，使用后应置于射源贮藏室内妥善保留，以确保设备性能良好和安全可靠。

DL-ⅡAγ射线探伤机操作规程

1 将γ射线探伤机运到现场后，选择平整位置放好γ射线探伤机。
2 卸下探伤机输入端护套，将传输软轴端部阳极头压入射源辫后端阴极头凹槽内，并检验阴、阳接头连接情况，同时将软轴导管和探伤机输入端部连接。
3 用钥匙打开探伤机输出端部安全锁，将输源导管接头插入探伤机输出端，并检验是否连接牢靠。
4 提升闭锁手柄，推进屏蔽滑杆往前至箭头方向，此时闭锁通道打开，输入端指示窗口指示转块呈红色标识。
5 操作人员远离探伤机，开始摇动传输机构手柄（按顺时针方向），直到摇不动为止，此时γ源传输至曝光准直器辐射头，并注意计数盘上读数是否和输源导管长度相符。
6 用表计时射线源曝光时间，人离开射线辐射区，采取自我防护方法。
7 当一次曝光完成后，摇动传输机构手柄（按逆时针方向），使射线源回到机体内，并观察计数盘上读数是否回到“零”位置，闭锁自动关闭，输入端指示窗口指示转块呈绿色标识。
8 改变曝光位置，再次曝光仍按４－６条要求操作。
9 透照结束后，取下机体两端软管及软轴，装上护套和锁好安全锁，并取下钥匙，使机体密封可靠。
10 将软轴导管卷起来连同容器放在小车上，送往射源储存室内保管。
DL-Ⅱ型换源器操作规程

换源器是倒装新源，回收旧源运输容器。换源器内有两个空腔，换源时，先将废源送往换源器空腔内，然后再将新源拉回探伤机内。换源可全权委托厂家办理，亦可在新购置时，由厂家负责，以后自行换源。
换源步骤
1 将输源导管一端曝光准直器拆下，并和换源器空腔接头接上，打开换源器闭锁，摇动控制手柄，即可将废源送入换源器空腔内。
2 关闭换源器上闭锁，将输源导管接头拆下，并拆下传输软轴和废源辫连接头（阳极头）。
3 在装有新源另一个换源器腔上，将传输软轴阳极头插入装有新源源辫尾端凹槽内，并将输源导管接头和换源器接头连接。打开闭锁摇动手柄即可将新源拉到探伤机内。
4 射线源更换，不需要其它工具和设备，但操作时必需用γ射线剂量仪监测。

γ射线探伤安全操作程序

为加强我企业放射工作管理，保障放射工作人员和公众健康和安全，特制订本操作程序。
1 人员要求
1.1从事放射工作人员必需经体格检验合格。
1.2正式操作放射源以前，必需对放射工作人员进行安全教育和培训，经考试合格取得放射工作人员证后方可从事放射性工作。
2 设备及放射源
2.1所用γ射线探伤机必需性能优良、可靠，其表面剂量应符合放射卫生防护相关要求。
2.2从专管人领取源存放库钥匙，检验容器表面剂量，并做好统计。
3 准备
3.1 将探伤地点、探伤时间通知各相关单位。
3.2 探伤前，应先了解被检试件规格、材质及周围环境情况。
3.3 计算源活度。
3.4 依据被探工件厚度，射源焦点尺寸，规程要求几何不清楚度计算出焦距。
3.5 计算出曝光时间。
3.6 准备必备探伤器材：像质计，胶片，测深计，铅字码，多种标识等。
4 探伤
4.1检验现场，确保无关人员已撤离辐射区域。
4.2确定安全区域，在探伤现场周围设置围栏、悬挂警告牌。
4.3将探伤机及隶属设备连接好，做好探伤部署。
4.4 严格按γ射线探伤操作规程实施探伤。
5 探伤结束
5、1 收好探伤机及隶属设备，清理现场其它物品。
5、2 拆除警戒绳及警告牌。
5、3 将探伤机交还专管人员，测试容器表面剂量。并作好登记。

放射性事故、故障处理制度

为加强放射事故管理，保障放射工作人员和公众健康和安全，依据国务院第44号令及卫监发（1995）第48号文，特制订本制度。
1 常见放射性事故及原因分析
1.1放射性源丢失或被盗
1.1.1源辫脱落
1.1.2防盗方法不力
2 卡源故障及原因分析
2.1 软轴磨损
在操作过程中用力过猛
2.2 软轴或齿轮断裂
在射源收不回情况下用力过猛
2.3 软轴污染
灰尘或沙粒粘附
2.4 导管摆放曲率过大
2.5 接头不灵活
灰尘或沙粒粘附，外力撞击造成变形
3 预防方法
3.1严格遵守《γ射线探伤机操作规程》和《γ射线源管理制度》。
3.2 完善安全防盗设施，加强安全保卫工作。
3.3 使用之前，仔细检验设备各连接部位是否牢靠可靠、导管端部螺母是否拧紧。
3.4 在使用过程中，用力要求均匀，当射源卡涩时，可往返往复摇动手柄，切忌用力过猛。
3.5 定时清洁导管、软轴和连接接头，保持软轴在导管内穿行通畅。设备使用完后，导管、源罐各端口应立即加盖护套，预防异物进入。
4 处理方法
4.1 当射源出现被盗，应立即封锁现场，并汇报上级部门，由上级部门通知公安机关和劳卫部门进行处理。对可能造成环境污染事故，必需同时向所在地环境保护部门汇报。
4.2当射源在现场工作过程中脱落、丢失，应立即封锁现场，并汇报上级部门，在确定无法安全寻求、回收射源情况下，由上级部门通知由上级部门通知公安机关和劳卫部门进行处理。
4.3当射源出现卡源，应先分析故障原因出现所在位置。针对不一样原因进行处理。
4.3.1假如故障出现在齿轮位置，可将操作机构和导管连接螺母拧开，用手拖动软轴将射源收回探伤机内,再进行设备修复工作。
4.3.2假如因导管弯曲过大造成卡源，可往返摇动手柄，通常情况下可将射源收回。然后将导管摆放平直再进行工作。
4.3.3假如因软轴污染、导管堵塞造成卡源，可往返摇动手柄将射源收回。或将操作机构和导管连接螺母拧开，用手拖动软轴将射源收回探伤机内。然后再清洁软轴和导管。
4.3.4假如因曝光头脱落造成软轴裸露、缠绕，应轻轻往返摇动手柄，切忌用力。如不能收回，当按射源丢失事故相同处理。 必需建立放射性事故、故障处理档案。

射线意外伤害（或丢失）应急处理方法

1 目标
当发生辐射事故（意外伤害或射源丢失）时，为尽可能降低辐射伤害范围和辐射量、预防事故扩大，特制订本计划。
2 应急地点
射线探伤现场（包含γ射源贮藏场所）
3 应急物资
救护车、担架、氧气袋、救护箱、射线剂量仪器、防护器材
4 应急指挥组织机构
在项目部成立以项目经理为组长、项目生产副经理为副组长、项目总工程师、项目安监部、项目科信检测、医务室组成应急指挥组织机构。
5 职责
5.1 项目经理
5.1.1接到射线意外照射引发人身事故（或γ射源丢失）汇报时，应立即开启应急计划。
5.1.2调动、配置应急、救援人员和物资，全方面指挥救援工作。
5.1.3当事故不能有效控制时（包含射源丢失），负责向企业和上级部门（当地县市环境保护、卫生、公安）汇报。
5.2 项目生产经理
5.2.1负责常备应急资源部署方案审批，并督促应急资源落实。
5.2.2帮助指挥救援工作。
5.2.3负责依据现场情况确定并采取预防事故扩大方法。
5.2.4负责对救援物资补充供给。
5.3 项目总工程师
5.3.1全方面负责事故现场救援指挥和相关工作安排。
5.3.2发生重大意外照射事故（或γ射源丢失）时，帮助调配应急资源，指挥救援工作，负责召集救援人员，负责指挥、安排救援交通车辆；
5.3.3负责事故纠正方法审批。
5.4 项目安监部
5.4.1负责组织应急计划演练和测试。
5.4.2负责检验和督促现场安全防护设施及方法落实情况。
5.4.3负责组织进行事故调查、分析和处理。
5.4.4负责组织对事故现场保卫工作。
5.4.5负责依据事故现场情况组织现场人员有序地撤离危险区域。
5.5 项目科信检测
5.5.1负责组织应急计划演练和测试；
5.5.2负责对事故现场组织协调工作；
5.5.3负责组织对事故现场分析及处理等工作，配合医务人员对伤者进行救护。
5.5.4负责实施、落实预防事故扩大应急方法，测量并估算受照人员照射剂量。
5.5.5负责对事故现场进行清理、处理。
5.6 医务室
5.6.1负责医疗抢救物资购置和配置，并组织检验其完好、完备情况。
5.6.2负责组织医护人员对伤者进行抢救并视伤害人受伤情况作出处理决定。
5.6.3负责和周围抢救中心或医院联络。
6 应急方法和步骤：
6.1当发觉有些人误入透视区时，发觉人应立即阻止并引导其撤离至安全区域。
6.2当发觉卡源时：
6.2.1发觉人应快速组织危险区域人员撤离至安全区域，同时向项目科信检测责任人汇报。
6.2.2项目科信检测责任人应快速组织处理，当无法处理时，科信检测责任人应立即向应急指挥组组长汇报。
6.2.3应急指挥组组长接到汇报后，应立即召集项目安质部赶到事故现场，并组织安排处理卡源事件、设置警戒区域、保护现场和对被照 射人员进行救护或身体检验（必需时安排送医院抢救）等工作。
6.2.4 当仍然无法处理卡源时，应急指挥组组长应向企业或当地相关上级单位汇报，请求支援，并保护好现场直至卡源处理完成。
6.3 发觉射源丢失时，发觉人员应立即向应急指挥组组长汇报。应急指挥组组长组织人员查找同时，同时向企业和当地公安、环境保护部门汇报并通报当地各相关方。
6.4应急工作应遵照标准：
6.4.1首先检验、救护受照射人员。
6.4.2设置安全警戒区域并保护现场。
6.4.3组织处理事件，预防事故扩大。
6.4.4组织分析原因并制订纠正方法。
6.5 放射性事故原因分析及处理关键点
6.5.1常见放射性事故及原因分析
●放射性源丢失或被盗
○源辫脱落（源辫阴极头和钢丝软轴阳极头未连接上）
○源辫本身因为材料或加工工艺不妥，造成源辫断裂
○防盗方法不力
●卡源故障及原因分析
○软轴磨损（操作过程中用力过猛引发）
○软轴或齿轮断裂（射源收不回时用力过猛引发）
○软轴污染（灰尘或沙粒粘附引发）
○导管摆放曲率过大（曲度小于90°）
○接头不灵活（灰尘或沙粒粘附，外力撞击造成变形）
6.5.2预防方法
●严格遵守《γ射线探伤机操作规程》和《γ射线源管理制度》。
●完善安全防盗设施，加强安全保卫工作。
●使用之前，仔细检验设备各连接部位是否牢靠可靠、导管端部螺母是否拧紧。
●在使用过程中，用力要求均匀，当射源卡涩时，可往返往复摇动手柄，切忌用力过猛。
●定时清洁导管、软轴和连接接头，保持软轴在导管内穿行通畅。设备使用完后，导管、源罐各端口应立即加盖护套，预防异物进入。
6.5.3处理方法
●当射源出现被盗，应立即封锁现场，并汇报上级部门，由上级部门通知公安机关和劳卫部门进行处理。对可能造成环境污染事故，必需同时向所在地环境保护部门汇报。
●当射源在现场工作过程中脱落、丢失，应立即封锁现场，并汇报上级部门，在确定无法安全寻求、回收射源情况下，由上级部门通知公安机关和卫生部门进行处理。
●当射源出现卡源，应先分析故障原因出现所在位置。针对不一样原因进行处理。
●假如故障出现在齿轮位置，可将操作机构和导管连接螺母拧开，用手拖动软轴将射源收回探伤机内,再进行设备修复工作。
●假如因导管弯曲过大造成卡源，可往返摇动手柄，通常情况下可将射源收回。然后将导管摆放平直再进行工作。
●假如因软轴污染、导管堵塞造成卡源，可往返摇动手柄将射源收回。或将操作机构和导管连接螺母拧开，用手拖动软轴将射源收回探伤机内。然后再清洁软轴和导管。
●假如因曝光头脱落造成软轴裸露、缠绕，应轻轻往返摇动手柄，切忌 用力。如不能收回，当按射源丢失事故相同处理。
