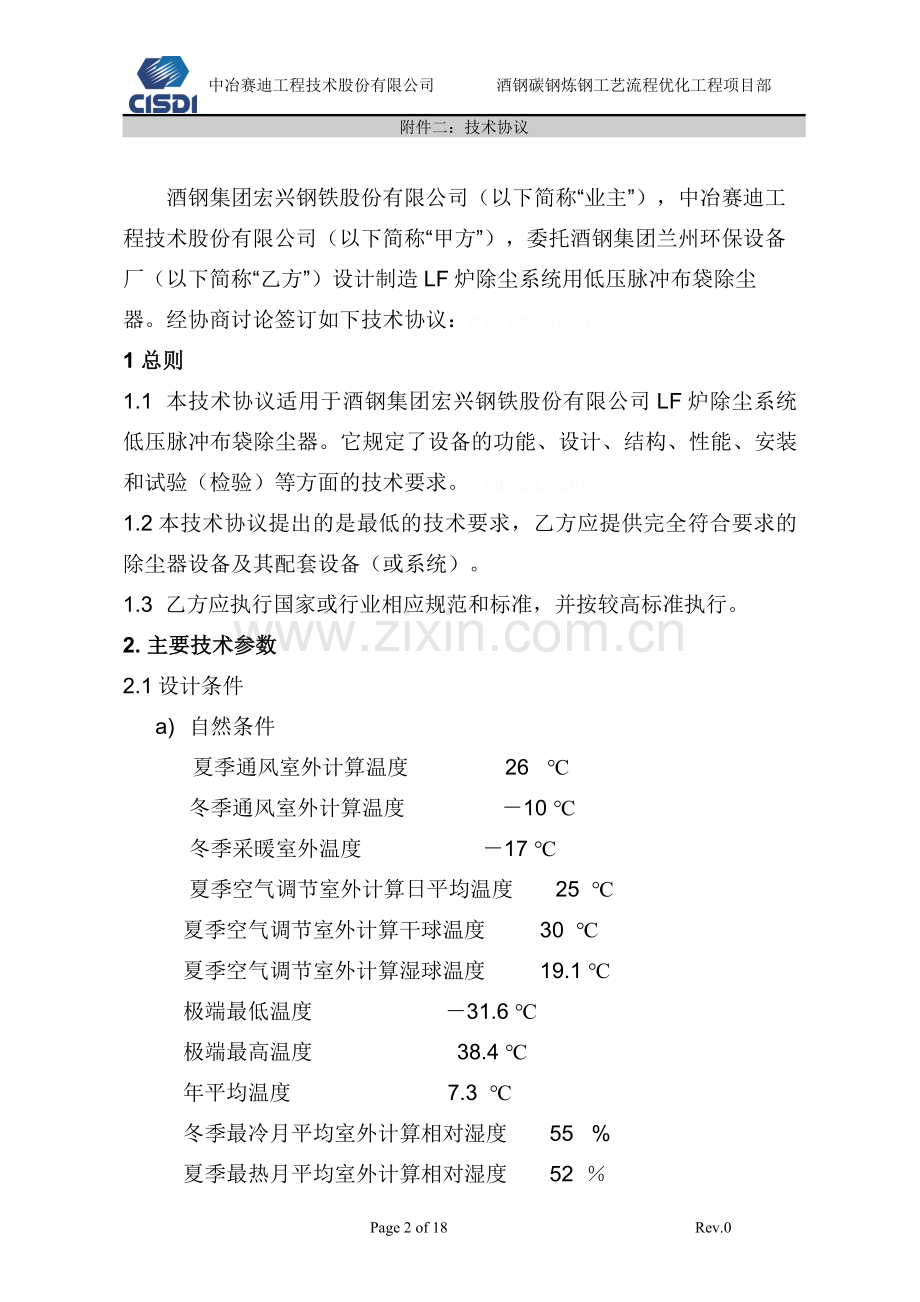

中冶赛迪工程技术股份有限公司 酒钢碳钢炼钢工艺流程优化工程项目部 附件二：技术协议中冶赛迪工程技术股份有限公司酒钢碳钢炼钢工艺流程优化工程系统名称：LF炉除尘系统设备名称：低压脉冲布袋除尘器设备编号：技术协议业主：酒钢集团宏兴钢铁股份有限公司签字： 甲方：中冶赛迪工程技术股份有限公司签字： 乙方：酒钢集团兰州环保设备厂签字： 部门负责人： 主任工程师： 主任设计师： 设计师：矚慫润厲钐瘗睞枥庑赖。2007年6月10日酒钢集团宏兴钢铁股份有限公司（以下简称“业主”），中冶赛迪工程技术股份有限公司（以下简称“甲方”），委托酒钢集团兰州环保设备厂（以下简称“乙方”）设计制造LF炉除尘系统用低压脉冲布袋除尘器。经协商讨论签订如下技术协议：聞創沟燴鐺險爱氇谴净。1 总则1.1 本技术协议适用于酒钢集团宏兴钢铁股份有限公司LF炉除尘系统低压脉冲布袋除尘器。它规定了设备的功能、设计、结构、性能、安装和试验（检验）等方面的技术要求。残骛楼諍锩瀨濟溆塹籟。1.2本技术协议提出的是最低的技术要求，乙方应提供完全符合要求的除尘器设备及其配套设备（或系统）。1.3 乙方应执行国家或行业相应规范和标准，并按较高标准执行。2. 主要技术参数2.1设计条件a) 自然条件夏季通风室外计算温度 26 冬季通风室外计算温度 10 冬季采暖室外温度 17 夏季空气调节室外计算日平均温度 25 夏季空气调节室外计算干球温度 30 夏季空气调节室外计算湿球温度 19.1 极端最低温度 31.6 极端最高温度 38.4 年平均温度 7.3 冬季最冷月平均室外计算相对湿度 55 % 夏季最热月平均室外计算相对湿度 52 冬季大气压力 856 hPa 夏季大气压力 847 hPa 海拔 1650 m 冬季室外平均风速 2.1 m/s 夏季室外平均风速 2.3 m/sb) 能源介质条件电源条件：电压:10KV(10%),380/220V(10%)频率:50Hz(10Hz)压缩空气条件：供气压力:0.40.6MPa供水条件：温度：33压力：0.20.3MPa水质：悬浮物50mg/L2.2工艺技术条件：a) 介质主要成分： 氧化铁、三氧化二铁、石灰石粉尘 b) 除尘器入口粉尘浓度： 15g/m3 (标况) c) 介质温度： 40120 d) 工作制度：三班连续工作制，每班八小时，年工作日350天。2.3设备规格及技术参数：a）设备型号：LDM8000 b）设备数量： 1套c）设备名称：低压脉冲袋式除尘器d）设备型式：下进风、外滤式、离线清灰、离线检修e）设备技术参数（单台套）：（共1套）序号项目单位参数1处理风量m3/h6000002过滤风速m/min1.253过滤面积m280004设备阻力Pa15005入口含尘浓度（标态）g/m3156出口含尘浓度（标态）mg/m3508分室数室169排数排/列1/210滤袋规格mm160600011袋笼规格mm155600012滤袋数量条268813滤袋材质涤纶针刺毡，克重500g/m214漏风率%215设备耐压Pa-800016储灰仓有效容积m3353 设计要求a) 低压脉冲袋式除尘器的反吹清灰控制采用手动和自动两种方式,可相互转换。自动控制采用压差和定时两种控制方式，可相互转换。压差检测点分别设置在除尘器的进出口处，当达到设定的压差值时，除尘器各室依次进行一次反吹清灰。反吹清灰按分室离线依次进行，各种换袋方式由乙方根据业主要求确定。手动控制在机房控制柜上进行。酽锕极額閉镇桧猪訣锥。b) 除尘器要求设置机旁控制柜和机房控制柜（包括电控柜和仪表柜,安装在除尘电气室内)。要求仪表柜和电控柜分开设置，其接地也应分开，动力电缆和控制电缆沿桥架分开敷设。PLC采用西门子S7300。控制柜上应设置液晶显示屏。PLC控制柜上还应具有接受远程的工作指令控制信号和输出除尘器的相关故障信号的功能。 彈贸摄尔霁毙攬砖卤庑。c) 低压脉冲袋式除尘器中的运转设备均应设置机械故障检测和报警装置，当任意一台运转设备发生故障时，则立即发出故障信号，并送至除尘电气室，在主控柜上设置显示和声光报警。如果5分钟后，故障信号仍无消除，则运转设备便可自动断电停止运行。謀荞抟箧飆鐸怼类蒋薔。d) 除尘器的各输灰设备采用手动和自动两种控制方式进行控制。手动控制要求在机旁控制柜和机房控制柜均可进行操作控制。自动控制采用料位控制和定时控制两种方式，料位控制：在除尘器的最后一个灰斗（按除尘器进气方向排序）上设置上料位计, 在除尘器的第一个灰斗（按除尘器进气方向排序）上设置下料位计，当最后一个灰斗的料位上升到上料位时，自动启动输灰设备开始卸灰（除尘器的每个灰斗从后向前依次卸灰一遍），当第一个灰斗的料位下降至下料位时，则输灰设备依次停止运行。每次最多只能有两个灰斗同时卸灰。输灰设备的起、停按以下程序进行：启动时，斗式提升机集合刮板输送机出灰刮板输送机卸灰阀；停机时，卸灰阀出灰刮板输送机集合刮板输送机斗式提升机。停机时每台设备相对上一设备应滞后2分钟停机。定时控制：当除尘器每完成13次（可调）反吹清灰周期，则输灰设备运行一次（即每个灰斗依次卸灰一次）。厦礴恳蹒骈時盡继價骚。e) 在储灰仓上部设置上料位指示计，并将料位信号送至机房控制柜上进行显示和报警。f) 储灰仓下面的星形卸灰阀与卸灰阀下面的双轴搅拌加湿机联锁,当星形卸灰阀启动时, 双轴搅拌加湿机自动启动,并自动打开供水阀开始搅拌加湿工作。当星形卸灰阀停机时, 同时关闭供水阀，双轴搅拌加湿机滞后3分钟自动停机。星形卸灰阀和双轴搅拌机要求在就地进行操作控制。茕桢广鳓鯡选块网羈泪。g) 除尘器各灰斗和储灰仓灰斗上均应设置卸灰振动器,要求振动器应具有与各灰斗下部的卸灰阀联锁运行功能和手动控制单独运行功能。控制柜上设置联锁控制和手动控制转换开关。鹅娅尽損鹌惨歷茏鴛賴。h) 加湿机平台以下除进车面敞开外，其余几面全部用彩板封闭。i) 低压脉冲袋式除尘器应设有压差、温度检测及显示报警装置，低压脉冲袋式除尘器各室的工作情况（正常过滤或反吹清灰状态）应在机房控制柜上显示。籟丛妈羥为贍偾蛏练淨。j) 低压脉冲袋式除尘器每层平台应设置照明和检修所需的电源箱。照明采用250w自整镇流荧光高压汞灯。預頌圣鉉儐歲龈讶骅籴。k) 除尘器的机旁操作箱要求采用双门防尘。l) 除尘器成套设计应严格按照除尘器订货图中要求的布置形式、控制尺寸进行设计。m) 除尘运灰车的高度为3m,因此，要求储灰仓立柱底板以上的净空高度应大于3m。n) 提升阀的行程限位开关要求采用接近开关。o) 上除尘器各层平台的梯子倾斜度为450，宽度为800mm。p) 所有与外部的接口处均应配带连接法兰、螺栓和密封垫圈。q) 脉冲阀采用意大利图尔波公司的产品。r) 输灰设备采用无锡雪浪机械有限公司的产品,要求输灰设备的销轴适当加粗，要求输灰设备在18个月内为零故障。渗釤呛俨匀谔鱉调硯錦。s) 除尘器滤料采用上海博格或辽宁抚顺东方生产的涤纶针刺毡。t) 差压变送器采用优良的产品。u) 所有电气元配件采用施耐德的产品。v) 除尘器设计应能承受当地地震力的作用。酒钢所在地区地震烈度按7度设防。除尘器强度和刚度应还应满足当地风载荷和雪载荷的要求。铙誅卧泻噦圣骋贶頂廡。4 交接界面4.1 乙方与甲方之间的交接界面：机械部分为除尘器的进出风口连接法兰处。电气部分由乙方在除尘器旁设置集中接线端子箱，从端子箱到除尘器各用电点（或控制点）之间的电缆由乙方负责设计和供货；从端子箱到机房控制柜（PLC控制柜、MCC柜）之间的电缆由甲方负责设计供货。压缩空气储气罐出口至除尘器各用气点之间的管道及脱水脱油装置由乙方负责设计及供货。擁締凤袜备訊顎轮烂蔷。4.3 除尘器本体的照明和防雷接地由乙方设计供货。4.4 高出室外地坪300mm以下的设备基础由甲方负责设计施工，以上（包括设备立柱底板、有二次浇灌的地脚螺栓）全部由乙方负责设计供货。贓熱俣阃歲匱阊邺镓騷。5 乙方成套设计和成套供货范围5.1 成套设计及供货范围a) 低压脉冲袋式除尘器本体；b) 出灰刮板输送机；c) 集合刮板输送机；d) 斗式提升机；e) 储灰仓装置； f) 双轴搅拌加湿机；g) 有关控制、监测、显示的电气、仪表装置等；h) 压缩空气储气罐；i) 所有接口处配带一对连接法兰和配套的连接螺栓、密封垫圈； j) 所有固定设备的地脚螺栓（二次浇灌者）；k) 相关的梯子及平台；l) 电磁脉冲阀；m) 压缩空气管道；n) 储灰仓下部框架四周的密闭设施。详细的设备供货清单如下：序号名 称型号规格单位数量生产厂家1除尘器本体结构件套1除尘器支架结构件套1滤袋1606000条2688上海博格/抚顺东方笼骨1556000只2688电磁脉冲阀3、DC24V只192意大利图尔波离线阀套16含气动元件、气缸喷吹清灰装置套1本体防雷照明装置套1扶梯、平台套1压差管道系统套1压缩空气系统含储气罐等套1仓壁振动器ZF-25台8插板阀300300台8储灰仓采用400400星型卸灰阀YXD-300台8储灰仓采用YXD-400辅料、连接件套12出灰刮板输送机YD250台2无锡雪浪集合刮板输送机YD430台1无锡雪浪斗式提升机DT30台1无锡雪浪加湿机YJS250台1无锡雪浪储灰仓35m3只1储灰仓下部框架密封彩板套1料位计阻移式只34电源柜台1PLC控制柜S7-300台1西门子综合仪表柜台1现场清灰操作柜台2现场卸灰操作柜台1差压变送器只2热电阻WZPPt100只1温度变送器只1随机免费备品备件清单：序号名称规格数量备注1滤袋16060002条2电磁脉冲阀膜片3，DC24V2片图尔波3密封条2套在执行合同过程中如发现有任何漏项和短缺，在发货清单中并未列入而确实是乙方供货范围中应该有的，并且是满足合同技术规范对合同设备的性能保证值要求所必须的，均由乙方负责将所缺的部件、技术资料等补上，且不发生费用问题。坛摶乡囂忏蒌鍥铃氈淚。5.2 设备安装内容及范围除尘器成套设备由乙方负责现场安装，现场安装所需要的一切工器具、安装材料、能源介质、起重工具等由乙方负责，乙方将设备安装调试好后向甲方交工验收。其中在安装前必须先将进场安装计划及施工方案报甲方及监理审批，审批合格后方可进场施工安装。如因乙方施工安装方案或施工措施不满足施工要求造成的工期延误和损失将由乙方负责。蜡變黲癟報伥铉锚鈰赘。6 制造标准除尘器的设计、制造、测试、验收将满足下列规范和标准：大气污染物综合排放标准 GB16291996工业企业噪声控制设计规范 GBJ78-85钢结构设计规范 GBJ17-88袋式除尘器安装要求验收规范 JB/T8471-96袋式除尘器用滤料及滤袋技术条件 GB12625袋式除尘器性能测试方法 GB12138分室反吹袋式除尘器技术条件 ZBJ88012-89电器装置安装工程施工技术条件 GBJ232-82建筑抗震设计规范 BJ11-89固定式钢斜梯 GB4053.4-83固定式工业钢平台 GB4053.4-83其它适用于本项目的规范和标准。7 设备性能和制造要求7.1 性能要求7.1.1乙方所提供的设备能满足技术参数的要求，并能在甲方所提供的自然条件下长期、安全高效运行。7.1.2 除尘器按下列荷载的最不利组合进行强度设计：工作压力：按负压设计，按最大正压校核；除尘器基础荷载：自重、附属设备重量、灰重等取最大值。 除尘器耐压等级：-8000Pa。 除尘器漏风率：2% 除尘器出口浓度： 50mg/m3（标况）滤料为涤纶针刺毡，重量500g/m2，耐温130，有效使用寿命大于2年。除尘器为露天布置，按7度地震烈度设防，并考虑防风、防雨、防冻等措施。7.2 制造要求7.2.1除尘器本体设计密封、坚固，连接件的尺寸配合公差达到国家标准公差和配合中规定的精度。7.2.2 壁板制作要求平整，不得扭曲，对角线误差5mm，现场安装时，柱子和壁板的垂直度偏差5mm，运输中部件变形者需校正。買鲷鴯譖昙膚遙闫撷凄。7.2.3 花板开孔采用冲压工艺，位置要求准确，与理论位置的偏差不得大于1mm。7.2.4 花板平面度1.5/1000，对角线长度误差3mm7.2.5 连续焊接采用二氧化碳保护气密性焊接，并进行煤油渗漏试验。7.2.6 喷吹系统主要部件将进行预组装试验。7.2.7除尘器笼骨采用自动流水线制作，焊接点牢固、无毛刺，保证笼骨耐磨、耐腐。7.2.8 除尘器顶盖采用剪冲密封顶盖，重量、大小适合人工开启。7.2.9 除尘器所用钢材分加工前和涂装前两次机械抛丸除锈。7.2.10 除尘器滤袋合理剪裁，尽量减少拼缝。拼接处，重叠搭接宽度不小于10mm。7.2.11 主要材质表序号部品名称材料规格1本体壁板Q23552筋板Q23563花板Q23564进出风管Q23565法兰Q235126气包容器板8 mm7喷吹管无缝钢管5mm8笼骨碳钢镀锌4 mm9彩板0.5mm7.3 电器要求7.3.1除尘系统使用的电源为380V/220V-50Hz（三相四线制），PLC控制柜使用电压是220V-50Hz，乙方提交用电负荷给甲方。綾镝鯛駕櫬鹕踪韦辚糴。7.3.2 当电源电压在10%范围内变化时，除尘系统所配电气设备和控制系统能正常工作。7.3.3 除尘器本体设计时，为电缆敷设提供必要条件。7.3.4 除尘器本体电气控制要求：7.3.4.1 包括除尘器本体所属电气控制及仪表的设计、采购、安装、调试以及所用电缆及桥架的采购、安装和敷设。驅踬髏彦浃绥譎饴憂锦。7.3.4.2 除尘器本体的控制软件的编制及调试。7.3.4.3 除尘器本体的常规检修电源、除尘器本体设备的接地施工。7.3.4.4 除尘器本体的照明施工。7.3.4.5 除尘器本体的清灰采用PLC进行控制，控制方式为定时（时间可在控制柜设定）、定压及混合自动控制和手动，在控制柜进行选择。猫虿驢绘燈鮒诛髅貺庑。7.3.4.6 除尘器现场设施，采用必要的防水防尘措施，达到设备露天放置的要求。7.3.4.7 除尘器设有照明及照明配电箱，并设有检修所需用的电源插座。7.4 表面整理和涂装7.4.1 清理7.4.1.1 对于金属渣屑、碎布、碎石及其它异物将从设备内清除。所有的铁屑、铁锈、油、油脂、粉笔、蜡笔、油漆符号及其它有害的东西都从设备内部、外表上除去。在运输期间，设备内外保持干净及干燥。锹籁饗迳琐筆襖鸥娅薔。7.4.1.2 在焊接部位，根据国家标准采取手工清理或机械清理的方法进行清理。7.4.2 表面整理和涂料7.4.2.1 机组的整理和涂料满足以下要求:l 所有锐边及构件加工圆滑以防止造成人员伤害。l 金属表面的清理和整理符合标准工艺。l 各项清理符合生产厂家的标准工艺。l 所购买的部件，如电动机、阀门等都按照有关标准进行喷涂。7.4.2.2 喷涂过程按照操作工艺标准进行,喷漆颜色为机床灰，色卡号为GY10。7.4.2.3 所有碳钢机械加工表面在装运和储放期采取可靠的防氧化措施。8 监控及模拟显示内容（包括但不限于）：1）除尘器提升阀工作状态显示及故障报警2）除尘器各仓室清灰及工作状态显示3）除尘器压差显示及报警4）除尘器灰斗料位显示及报警5）除尘器清灰方式显示6）除尘器各设备工作状况显示及报警等7）主控制柜液晶显示屏操作功能设置：*各种参数的显示、设置*手动/自动转换开关主控制柜/现场操作转换开关自动控制启停按纽*除尘器各设备手动操作启、停按纽就地操作箱操控按纽设置：*手动/自动转换开关（手动档设置为现场操作）8）主控柜上留有足够的输入输出接口。9 检验和监造9.1 检验9.1.1 乙方保证甲方在需要时能进入设备正在加工和正在试验中的所有乙方工厂和外购件制造厂。9.1.2 产品的设计制造和试验验证将遵照有关标准和规范，并满足技术规格书的要求。9.1.3 经工厂试验验收后的产品，乙方仍然保证现场试验验收达到要求的性能和可靠性；对于工厂的检查验收，不认为是解除制造厂所负的责任。構氽頑黉碩饨荠龈话骛。9.1.4 为了减少甲方检查工作量，乙方向甲方提供全部材料证明书和工厂试验数据。一些重要的检查和试验项目，甲方有派代表参加的权利，乙方在试验前规定的时间通知甲方代表参加。輒峄陽檉簖疖網儂號泶。9.1.5 乙方保证所提供的设备满足现场安全、可靠运行的要求，并对设备的设计、制造、供货、装箱、发运、现场调试等全过程全面负责。尧侧閆繭絳闕绚勵蜆贅。9.1.6 工厂主要检验项目：序号项目检验内容备注1原材料材质2本体箱板制造质量3花板组件制造质量4喷吹系统制造质量5灰斗组件制造质量6支腿、扶梯、平台组件制造质量7滤袋材质、制造质量8笼骨材质、制造质量9控制系统、监测系统元气件质量、组装质量10表面处理油漆喷涂质量11输灰设备、脉冲阀及相关的电气仪表元配件等是否按要求的厂家配套10.2 监造10.2.1 甲方有权在合同设备制造过程中派驻厂代表，在甲方统一组织下进行监造和出厂前检验，了解设备的组装、检验、试验和设备包装质量情况。乙方有配合义务，并提供相应技术资料，且不由此发生任何费用。识饒鎂錕缢灩筧嚌俨淒。10.2.2 乙方为甲方代表提供下列方便：10.2.2.1 提前7天将设备监造项目及检验时间通知甲方。10.2.2.2 甲方代表有权通过乙方有关部门查（借）阅乙方与本合同设备有关的标准（包括工厂标准）、图纸、资料、工艺及实际工艺过程和检验记录（包括中间检验记录或不一致性报告），对于检验记录，如甲方要复印存档，乙方应提供方便。凍鈹鋨劳臘锴痫婦胫籴。10.2.3 甲方代表如不能到场，乙方的工厂试验工作可正常进行，试验结果有效，但是甲方代表有权了解和检查试验报告和结果。恥諤銪灭萦欢煬鞏鹜錦。10.2.4 甲方代表在监造过程中如发现设备和材料缺陷或不符合规定的标准要求时，甲方代表有权提出意见，乙方将采取相应改进措施，以保证交货质量。无论甲方是否要求和是否知道，乙方主动及时地向甲方提供合同设备制造过程中出现的较大质量缺陷和问题，在甲方不知道的情况下，乙方不擅自处理。鯊腎鑰诎褳鉀沩懼統庫。10.2.5 无论甲方人员是否参与监造及出厂检验，均不视为乙方按合同规定的应承担的质量保证责任的解除。硕癘鄴颃诌攆檸攜驤蔹。10.2.6 由乙方供应的所有合同设备部件出厂时，附有乙方签发的产品质量合格证书作为交货的质量证明文件。阌擻輳嬪諫迁择楨秘騖。10.2.7 根据供货合同和国家的有关规定，主要监造见证项目如下：序号项目内容监造见证方式HWR1本体制造质量2花板组件制造质量3滤袋材质4制造质量5笼骨材质6制造质量7喷吹系统制造质量注：H 停工待检、W 现场见证、R 文件见证监造见证依据：供货合同和国家的有关规定10.3 性能验收试验10.3.1 性能验收试验的目的为了检验合同设备的所有性能是否符合要求。10.3.2 性能验收试验的地点为甲方现场。性能试验的时间在168小时试运之后进行，具体试验时间由甲方和乙方商量确定；质保期满前组织全面验收。氬嚕躑竄贸恳彈瀘颔澩。11 本协议未包含部分按甲方设备技术规格书执行。12 本协议中所指的“甲方”应视为包括“业主”。13 技术资料要求制造厂在合同生效后10天内向甲方提供下列资料：a) 低压脉冲袋式除尘器及其配套设备的整体布置外形结构尺寸、安装平断面图、设备基础布置图（包括基础顶面标高及荷重分布、螺栓布置、规格和露头尺寸等供总图与基础设计用）。釷鹆資贏車贖孙滅獅赘。b) 全部用电设备的电容量及电压等级。c) 压缩空气及其他能源介质的流量、压力、接口尺寸及位置、标高、方向及有关参数。d) 控制柜及仪表柜外形尺寸、重量、电源参数及接线控制原理图、接线端子图、电缆表以及除尘器对工厂设计的有关要求。怂阐譜鯪迳導嘯畫長凉。e) 要求所提供的资料应包括图纸资料纸质文档一份（必须是有签字盖章的正式资料）、电子文档一份。f) 提供的技术资料在有修改时，应有版本序列号，如A、B等并在修改处用云彩予以标注，已收到的最终版本资料的时间为资料交付时间。谚辞調担鈧谄动禪泻類。14 乙方将全力做好售后服务工作，派得力人员到现场指导安装、调试。乙方在接到甲方通知后12小时内作出答复,24小时内派出服务人员,质量问题不解决,服务人员不撤离现场。嘰觐詿缧铴嗫偽純铪锩。15 设备质量保修期详见商务合同。在质保期内，乙方对由于工艺设计、制造及材料缺陷而发生的任何不足或故障，负责设备更换或维修所发生的一切费用由乙方承担。同时相应的延长质保期的时间。因甲方使用原因造成的费用由甲方承担。熒绐譏钲鏌觶鷹緇機库。16 质保期后，乙方保证以最优惠的价格、优质的服务，为用户及时提供零配件，并终生维修和服务。保证零配件7天内供应到位。鶼渍螻偉阅劍鲰腎邏蘞。17 其它未尽事宜，由三方协商解决本技术协议为合同附件，一式 三 份，甲乙双方各执 一 份，业主执一份，签字后与合同具有同等法律效力。纣忧蔣氳頑莶驅藥悯骛。 Page 18 of 18 Rev.0
