工艺流程卡片模板.doc

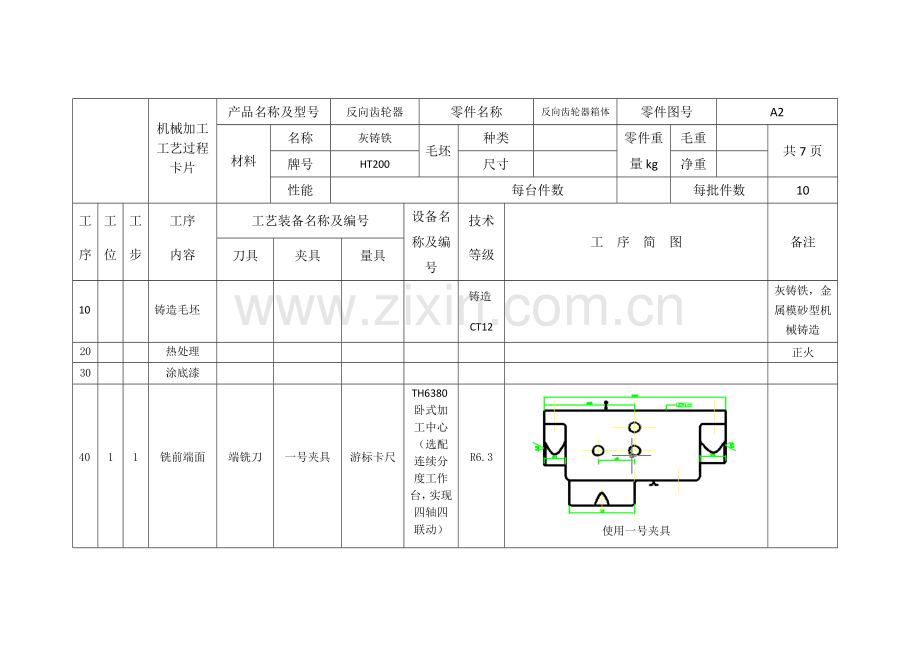

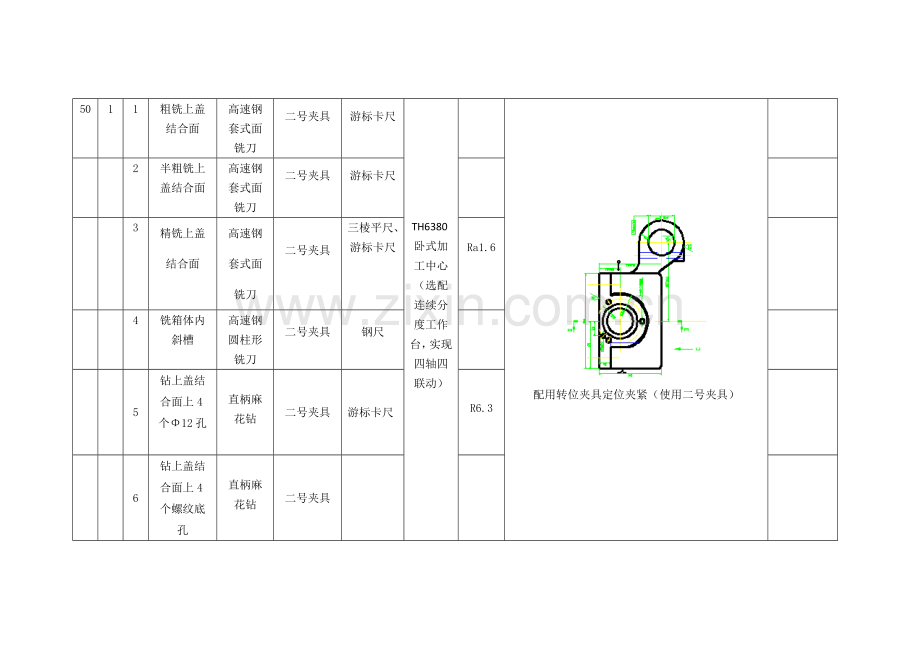

机械加工工艺过程卡片产品名称及型号反向齿轮器零件名称反向齿轮器箱体零件图号A2材料名称灰铸铁毛坯种类零件重量kg毛重共7页牌号HT200尺寸净重性能每台件数每批件数10工序工位工步工序内容工艺装备名称及编号设备名称及编号技术等级工 序 简 图备注刀具夹具量具10铸造毛坯铸造CT12灰铸铁，金属模砂型机械铸造20热处理正火30涂底漆4011铣前端面端铣刀一号夹具游标卡尺TH6380卧式加工中心（选配连续分度工作台，实现四轴四联动）R6.3使用一号夹具5011粗铣上盖结合面高速钢套式面铣刀二号夹具游标卡尺TH6380卧式加工中心（选配连续分度工作台，实现四轴四联动）配用转位夹具定位夹紧（使用二号夹具）2半粗铣上盖结合面高速钢套式面铣刀二号夹具游标卡尺3精铣上盖结合面高速钢套式面铣刀二号夹具三棱平尺、游标卡尺Ra1.64铣箱体内斜槽高速钢圆柱形铣刀二号夹具钢尺5钻上盖结合面上4个12孔直柄麻花钻二号夹具游标卡尺R6.36钻上盖结合面上4个螺纹底孔直柄麻花钻二号夹具7钻上盖结合面上4个5油孔直柄短麻花钻二号夹具游标卡尺8攻上盖结合面上4个螺纹细柄机用丝锥二号夹具TH6380卧式加工中心（选配连续分度工作台，实现四轴四联动）二号夹具定位夹紧21铣左端面高速钢圆柱形铣刀二号夹具游标卡尺R6.3旋转90度2铣吊耳左端面高速钢圆柱形铣刀二号夹具游标卡尺3钻左端面上均布3个M6螺纹底孔直柄麻花钻二号夹具4钻左端面上5油孔直柄麻花钻二号夹具游标卡尺深度34mm5攻左端面上3个均布螺纹细柄机用丝锥二号夹具31铣下底面四个角端面高速钢圆柱形铣刀二号夹具游标卡尺旋转90度2铣吊耳上凸台面高速钢套式面铣刀二号夹具R6.33钻吊耳上8销孔直柄麻花钻二号夹具TH6380卧式加工中心（选配连续分度工作台，实现四轴四联动）二号夹具定位夹紧4钻下底面上M12螺纹底孔（10.2）直柄麻花钻二号夹具5锪四角下面上4个16沉头孔高速钢锪钻二号夹具游标卡尺R6.36锪下底面上20孔高速钢锪钻二号夹具游标卡尺7攻下底面上螺纹细柄机用丝锥二号夹具8钻下底面边角上2个5锥销孔直柄麻花钻二号夹具41铣右端面高速钢圆柱形铣刀二号夹具游标卡尺R6.3旋转90度2铣吊耳右端面高速钢圆柱形铣刀二号夹具游标卡尺TH6380卧式加工中心（选配连续分度工作台，实现四轴四联动）二号夹具定位夹紧3钻右端面上均布3个M6螺纹底孔直柄麻花钻二号夹具4钻右端面上5油孔直柄麻花钻二号夹具游标卡尺深度35mm5攻右端面上3个均布螺纹细柄机用丝锥二号夹具6011粗镗左端面47轴承孔镗刀三号夹具游标卡尺配用转位夹具定位夹紧（三号夹具）2半精镗左端面47轴承孔镗刀三号夹具游标卡尺3精镗左端面47轴承孔镗刀三号夹具游标卡尺塞规R1.64粗镗35吊耳孔镗刀三号夹具游标卡尺5精镗35吊耳孔镗刀三号夹具游标卡尺塞规TH6380卧式加工中心（选配连续分度工作台，实现四轴四联动）R3.2使用三号夹具定位夹紧21钻前端面上2个10通孔直柄麻花钻三号夹具旋转90度2锪2个深度15mm孔高速钢锪钻三号夹具游标卡尺3扩铰前端面上12孔直柄机用铰刀三号夹具内径千分尺R1.64钻前端面上2个M12螺纹底孔直柄麻花钻三号夹具游标卡尺5攻前端面上2个M12螺纹细柄机用丝锥三号夹具31粗镗右端面35轴承孔镗刀三号夹具游标卡尺旋转90度2半精镗左端35轴承孔镗刀三号夹具游标卡尺3精镗左端35轴承孔镗刀三号夹具游标卡尺塞规R1.6三号夹具定位夹紧70清洗80终检更改内容编制校对审核会签
