整体挂网喷浆综合项目施工专项方案.doc

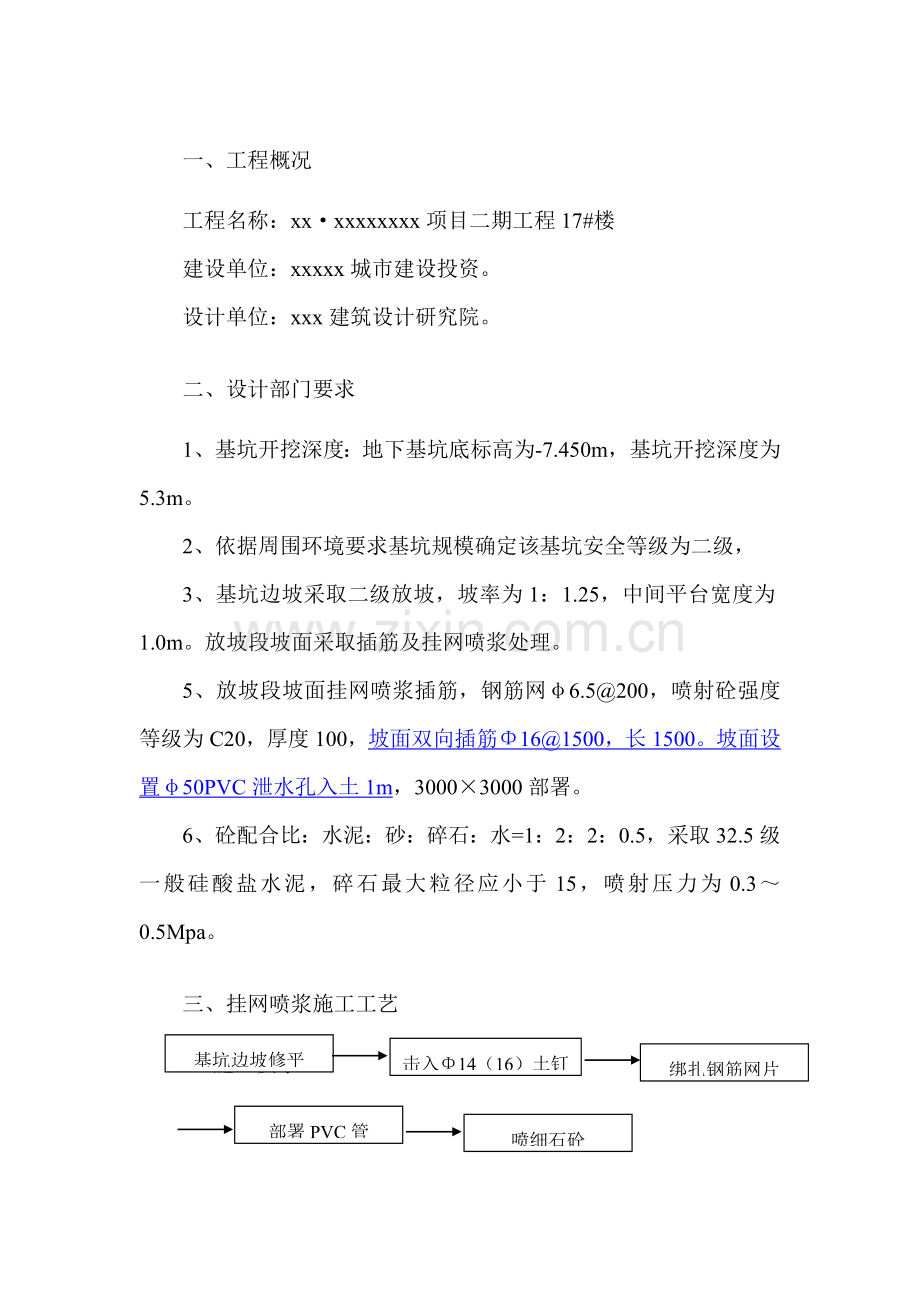

xxxxxxxxxx项目二期17#楼工程17#楼基坑边坡支护施工方案 编制人： 审核人： 审批人： 日 期： 3月19日 一、工程概况工程名称：xxxxxxxxxx项目二期工程17#楼建设单位：xxxxx城市建设投资。设计单位：xxx建筑设计研究院。二、设计部门要求1、基坑开挖深度：地下基坑底标高为-7.450m，基坑开挖深度为5.3m。2、依据周围环境要求基坑规模确定该基坑安全等级为二级，3、基坑边坡采取二级放坡，坡率为1：1.25，中间平台宽度为1.0m。放坡段坡面采取插筋及挂网喷浆处理。5、放坡段坡面挂网喷浆插筋，钢筋网6.5200，喷射砼强度等级为C20，厚度100，坡面双向插筋161500，长1500。坡面设置50PVC泄水孔入土1m，30003000部署。6、砼配合比：水泥：砂：碎石：水=1：2：2：0.5，采取32.5级一般硅酸盐水泥，碎石最大粒径应小于15，喷射压力为0.30.5Mpa。击入14（16）土钉钢筋基坑边坡修平三、挂网喷浆施工工艺绑扎钢筋网片三、施工要求喷细石砼部署PVC管四、施工要求1、基坑开挖后，应对边坡进行修整，壁面平整度许可偏差值宜为20mm，喷射混凝土支护前，应将壁面虚土清除；2、面层内钢筋网片应牢靠固定在边坡上并符合要求保护层厚度要求。钢筋网片可用插入土中钢筋固定，在混凝土喷射下应不出现振动；3、钢筋网片可用焊接或绑扎而成，网格许可偏差为20mm。钢筋网片铺设时每边搭接长度应大于一个网格边长或200mm，如为搭焊则焊长大于网筋直径10倍；4、喷射混凝土配合比应经过试验确定，粗骨料最大粒径不宜大于15mm，水灰比不宜大于0.45，并应经过外加剂来调整所需工作和早强时间；5、当采取干法施工时，应事先对操作手进行技术考评，确保喷射混凝土水灰比和质量要求。喷射混凝土前，应对机械设备、风、水管路和电路进行全方面检验及试运转；6、喷射混凝土喷射次序自上而下，喷头和受喷面距离宜控制在0.81.5m范围内，射流方向垂直指向喷射面，但在钢筋部位，应先喷填钢筋后方，然后再喷填钢筋前方，预防在钢筋后面出现空隙；7、为确保施工时喷射混凝土厚度达成要求值，可在边壁面上垂直打入短钢筋段作为标志。在继续进行下步喷射混凝土作业时，应仔细清除预留施工缝接合面上浮浆层和松散碎屑，并喷水使之潮湿；8、喷射混凝土终凝后2小时，应依据当地条件，采取连续喷水养护57天，或喷涂养护剂。后附图1、2五、关键材料计划参见下表 关键材料计划表序号名称规格型号1水泥P.O32.52钢材14（16）6.5（6）3石子细碎4黄砂中粗5PVC管50六、关键施工设备机具关键施工设备机具表名 称规格或型号数量备 注手推车若干电焊机BXLX330415kw切割机PQ-3211.5kw钢筋调直机1喷浆机1空压机9.0m31钢 尺50m1磅 秤500kg1（注：排水沟两边砌筑240厚煤矸石砖、排水沟四面用1:2.5水泥砂浆抹平；底部浇筑100厚C15素混凝土）附图1：附图2：
