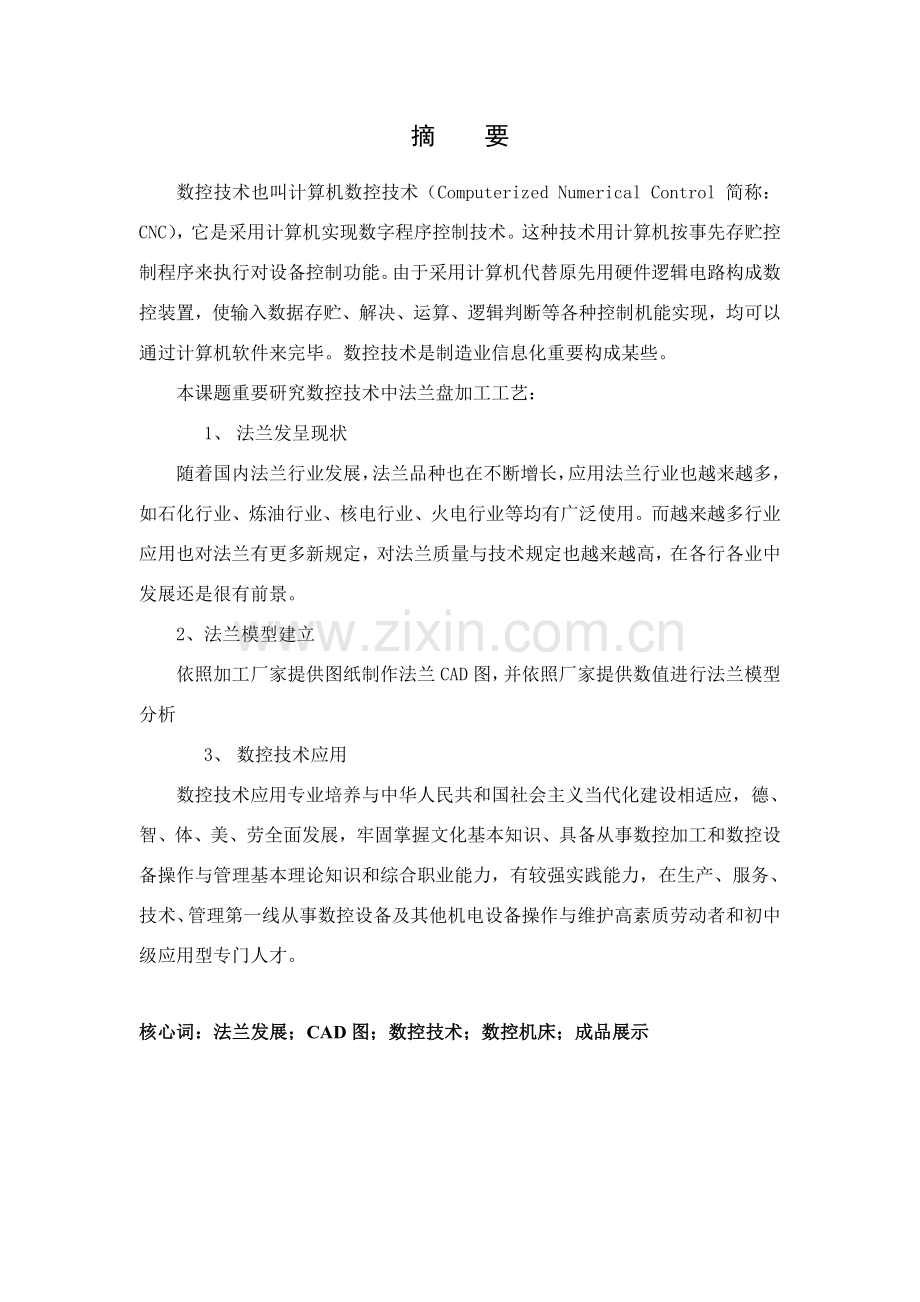

毕业设计（论文）摘 要数控技术也叫计算机数控技术（Computerized Numerical Control 简称：CNC），它是采用计算机实现数字程序控制技术。这种技术用计算机按事先存贮控制程序来执行对设备控制功能。由于采用计算机代替原先用硬件逻辑电路构成数控装置，使输入数据存贮、解决、运算、逻辑判断等各种控制机能实现，均可以通过计算机软件来完毕。数控技术是制造业信息化重要构成某些。本课题重要研究数控技术中法兰盘加工工艺：1、 法兰发呈现状随着国内法兰行业发展，法兰品种也在不断增长，应用法兰行业也越来越多，如石化行业、炼油行业、核电行业、火电行业等均有广泛使用。而越来越多行业应用也对法兰有更多新规定，对法兰质量与技术规定也越来越高，在各行各业中发展还是很有前景。2、法兰模型建立依照加工厂家提供图纸制作法兰CAD图，并依照厂家提供数值进行法兰模型分析3、 数控技术应用数控技术应用专业培养与中华人民共和国社会主义当代化建设相适应，德、智、体、美、劳全面发展，牢固掌握文化基本知识、具备从事数控加工和数控设备操作与管理基本理论知识和综合职业能力，有较强实践能力，在生产、服务、技术、管理第一线从事数控设备及其他机电设备操作与维护高素质劳动者和初中级应用型专门人才。核心词：法兰发展；CAD图；数控技术；数控机床；成品展示目 录第一章 绪论11.1 前言11.2 法兰发呈现状21.2.1法兰盘行业面临形势任务分析21.2.2 法兰盘市场需求分析21.3法兰在现实生活中应用61.4法兰分类及其特点7第二章 法兰模型建立92.1法兰CAD图纸及CAD图92.1.1法兰CAD图纸9第三章 法兰加工工艺过程103.1法兰制作设备103.1.1关于车床及车削中心103.1.2关于数控103.1.3数控机床123.2法兰零件分析123.3法兰基准选取133.4法兰加工办法133.5法兰实际加工设备展示153.6法兰最后成品展示15第四章 法兰发展与前景展望17致 谢18参照文献19第一章 绪论1.1 前言机械类机械专业重要涉及机械设计制造及其自动化、材料成型及控制工程、工业设计、过程装备与控制工程等。不少同对该类机械专业就业机械专业前景存在着误解，以为该类机械专业对口工作看起来不太“体面”。其实，她们都忽视了机械类机械专业所具备广度适应性，例如在设备维护、数控维修、环保设备设计等领域应用。同步，机械类机械专业还涉及不少交叉科，通过这些知识积累，也为跨机械专业、跨行业就业提供了强有力保障。该类机械专业规定同窗们具备敏锐感受力和独特创造力，富于想象力，并具备较强动手能力。 其实，机械类机械专业也并非所有都只是和硬梆梆机器打交道，例如工业设计机械专业，就是一门和艺术有关机械类机械专业。“什么是工业设计？”有人以为，工业设计就是简朴包装。其实否则，工业设计是属于对当代工业产品、产品构造、产业构造进行规划设计、不断创新机械专业。它是科研技术成果转化为产品，形成商品，符合需求，有益环保核心过程，是技术创新和知识创新着陆点，是产品、商品、用品、废品互相转化系统办法。该机械专业就是培养具备工业设计基本理论、知识与应用能力，能在企事业单位、机械专业设计部门、科研单位从事工业产品造型设计、视觉传达设计、环境设计和教学、科研工作应用型高档专门人才。工业设计在一件产品价值里占多大成分，不大容易量化，由于它是蕴含在里边，是一种软价值。国外有些类似比喻，如美国有这样一种说法：公司里如果投资于技术设备更新带来了效益话，那工业设计带来效益是它5倍。这样说来，工业设计师重要地位也就不言而喻了。 又例如材料成型及控制工程是材料、机械、控制、计算机等多学科交叉融合工程技术机械专业，重要研究金属材料、非金属材料、超导材料、微电子材料及特殊功能材料成型设备与工艺、成型过程自动化与智能控制、质量检测和可靠性评价等。随着各种新材料在各行各业中广泛应用，加之国内新材料行业产业构造调节与材料成型设备新技术发展紧密有关，因而对既有材料科学知识，又能掌握材料成型设备设计和制造技术高档科技人才需求将有所增长。、化学工程和控制工程等多学科于一体交叉机械专业。强调以计算机应用为平台，使工艺、装备和控制紧密结合，侧重于阀门密封、低温与制冷、压力容器等过程装备与控制成套技术设计开发及应用。过程装备与控制工程机械专业同窗接受了正规机电一体化训练，具备机械设计、电子控制和管理等各方面知识，是公司和研究机关抢手人才。1.2 法兰发呈现状国内法兰盘行业现状全行业绝大多数国有公司完毕了改制或民营化，规模以上法兰盘公司中，国有公司仅剩9家，民营公司成为一支生力军；已有几家法兰盘公司在国内外成功上市，运用资我市场资金实现公司发展；有几家超过10亿元法兰盘公司集团成立，兼备重组趋势显现；一批公司争相进行大规模技术改造，添置当代化工艺装备，搬迁扩建，完毕了公司脱胎换骨改造，建造实验台架；“十一五”期间法兰盘行业开发了一大批具备自主知识产权新产品。百万千瓦核电站法兰盘国产化获得了重大突破，核电法兰盘国产化率已经由4年前6%提高到75%以上；天然气长输管线全焊接管线球阀48%如下全焊接管线球阀可以所有实现国产化；“十一五”期间国内火电法兰盘制造水平和产品质量有了大幅度提高，为亚临界、超临界和超超临界火电机组提供了大量法兰盘。全国法兰盘工业总产1895.5亿元，同比增长27.7%，产量595.87万吨，同比增长14.5%，出口交货值约300亿元人民币。年销售收入万元以上公司1400多家，其中浙江约500家，江苏约260家，辽宁约130家，上海市约100家，河北省、河南省与天津市各有50家左右。1.2.1法兰盘行业面临形势任务分析国务院提出振兴装备制造业和国家中长期科技发展规划，增进法兰盘行业发展和科技创新；国家增进公司兼并并重组政策，推动法兰盘行业产业构造调节；国家发展战略性新兴产业政策，为法兰盘行业带来新发展机遇（高品位装备制造）；国家能源局先后下发（国能科技【】335号）文献和（国能科技【】392号）文献，安排布置超（超）临界火电机组核心法兰盘国产化工作。1.2.2 法兰盘市场需求分析 （1）、电力领域国内电力工业发展，预测装机容量将调节到14亿千瓦左右，其中水电装机2.8-2.9亿千瓦、核电装机4000-4300万千瓦、风电机组9000万-1亿千瓦；将达到16-18亿千瓦。其中水电装机3.8亿千瓦、核电装机7000-8000万千瓦、风电机组1.5-1.6亿千瓦。常规火电到“十二五”后期将会保持一种合理发展速度。超（超）临界火电对法兰盘需求不但不会下降，并且会带来新发展机遇。（2）、石油化工领域国内将建成30个千万吨级炼油厂。形成环渤海、长江三角洲和珠江三角洲三大石油化工基地，新增产能在西部地区所占比例将有所加大；“十二五”期间，将形成镇海、上海、南京、福州、大连五个3000万吨/年炼油基地和10个左右万吨/年炼油基地，重要有茂名、广州、惠州、海南、抚顺、齐鲁、揭阳、台州等。新建项目重要有：广西防城港1000万吨/年、重庆1000万吨/年、昆明1000万吨/年、乌鲁木齐1000万吨/年和独山子1000万吨/年等。，国内乙烯生产能力将达到1900万2100万吨，自给率达到63%67%。乙烯产量将达到3000万吨。“十二五”期间，国内将建成30个左右80-100万吨级乙烯装置，其中涉及一某些世界规模炼油-乙烯-芳烃上下游一体化产业基地，延长产业链、采用新技术和多品种方案等将成为主流选取。全国将逐渐形成七大乙烯生产基地，有一半省份拥有石化产业。（3）、石油天然气集输及天然气液化天然气消费量将达2500亿立方米，将达3500-4000亿立方米；将来5-将是国内继西气东输一线、二线、川气出川之后大发展时期； 大型天然气液化（LNG）也是“十二五”期间国家将要重点突破和发展，需要配套超低温法兰盘； 国内在中东订立了开发两个2500万吨/年气田意向合同；（4）、煤化领域“十二五”期间，煤化工将适度发展，特别煤制烯烃、煤制醋酸将会有更好发展空间。重要依托贵州开阳50万吨/年合成氢项目、内蒙古100万吨/年煤制甲醇项目、天津碱厂20万吨/年醋酸项目、陕西100万吨/年甲醇制烯烃项目等重大工程项目建设，带动国内煤制甲醇、醋酸、烯烃等煤化工领域技术装备发展，需要大量特种法兰盘。（5）、冶金领域“十二五”期间，国内钢铁工业重要目的和任务是调节产业构造、建设当代化钢铁产业。产品发展重点是当前国内产能局限性或不能生产钢材品种上，以节能降耗和减少环境污染技术改造为主。需要配套某些冶金法兰盘产品。（6）、环保领域“十二五”环保产业将继续保持较高市场需求。火电厂烟气脱硫、脱硝，工业污水和都市污水法兰盘等；都市垃圾焚烧及热能运用成套设备及大型海水淡化成套设备需要配套特种法兰盘产品。2、 需要开发核心法兰盘产品2.1、大型超（超）临界火电机组级核心法兰盘1）再热器安全阀2）主蒸汽安全阀3）主蒸汽闸阀4）高压疏水阀5）高排及抽气逆止阀6）高加三通阀7）小汽机排气管道大口径真空电动蝶阀8）再热器减温水调节阀、蒸汽吹灰减压站和储水罐调节阀9）过热器减温水、主给水旁路给水再循环和锅炉启动系统调节阀10）高低压旁路控制阀11）主蒸汽管道电磁泄放阀2.2、核工业配套法兰盘1）核化工用法兰盘a大口径转筒真空阀b新型鱼雷真空阀c高真空耐压调节阀2）大型核电站用核心法兰盘a百万千瓦级压水堆主蒸汽隔离阀（二代加）b百万千瓦级压水堆主蒸汽隔离阀（三代）c百万千瓦级压水堆稳压器比例喷雾阀d百万千瓦级压水堆稳压器安全阀（二代加）eAP1000爆破阀fCAP1400爆破阀g百万千瓦级压水堆主给水止回阀（三代）hCAP1400核电机组用ADS自动降压阀i主蒸汽隔离阀（三代）j高压大口径电动闸阀（三代）k核一级电磁阀（三代）l核二级主蒸汽安全阀（三代）m核一级稳压器安全阀（三代）n汽水分离再热器安全阀（三代）o、核一级低压差启动止回阀（三代）q核二级主给水调节阀（三代）r核二级气动闸阀（二代加）s核一级气动截止阀t核一组起到隔膜阀u大口径核一级电动楔式闸阀（二代加）v核二级楔式地坑闸阀w核二级W型地坑闸阀x核二级行波堆大口径高温钠阀（四代行波堆）y高温气冷堆核二级主蒸汽隔离阀z核一级气动球阀2.3、水电配套法兰盘1）特大口径进水蝶阀2）特大口径液控自动关闭重锤式球阀2.4、石油化工及煤化工法兰盘1）高温高压Y型截止阀和Y型截止止回阀2）大型裂解炉高温清焦阀3）锁渣阀4）大口径高温高压加氢阀5）四通波纹管切换球阀6）二通波纹管切断球阀7）高压氧气硬密封球阀8）高压耐磨调节阀9）大型石化先导式安全阀10）超低温安全阀11）大型石化间断和持续排污阀2.5、长输管线配套法兰盘1）长输管线用56高压法兰盘2）液化天然气用低温法兰盘3）高压旋塞阀2.6、冶金工程配套法兰盘1）煤粉、粉煤灰圆顶阀2）大口径高性能煤气眼镜阀3）煤气多级泄爆阀4）干法除尘转炉煤气回收切换阀2.7、油气开采工程用法兰盘深海采油采气高压法兰盘2.8、执行机构1）气液联动执行机构2）电动执行机构3）核级气动执行机构及附件1.2.3国内法兰盘行业发展趋势预测3.1、高品位法兰盘需求增长依照国内国民经济发展需求，为大型工程项目配套所需要高参数法兰盘量增长，规定法兰盘成套水平和成套能力都要有较大提高；国外法兰盘顾客逐渐承认国内骨干法兰盘公司法兰盘加工水平和产品质量，法兰盘出口量开始增长；此外，法兰盘维修服务和更新代替将成为公司产品销售新增长点，同步，法兰盘系统集成化趋势将日趋明显。3.2、行业低利润发展由于法兰盘行业竞争无序性，往往体当前价格恶性竞争方面，当前国内普通法兰盘产品市场价格长期在低位运营。再加上受金融风暴影响，国内外许多普通性项目纷纷消减、暂缓或取消，常规法兰盘市场需求量锐减，导致自身已经处在无序压价状态下市场竞争将更加激烈和恶化，特别体当前价格竞争方面，导致行业进入微利时代。3.3、兼并重组加快由于公司竞争加剧，呈现出专业化和规模化并存竞争模式，法兰盘行业第二次资产重组和兼并时代即将到来。某些优势公司运用自身专业化水平高、规模大、效益好优势，进行资源整合，甚至兼并公司，加快了法兰盘行业重组和兼并，某些市场开始向先进公司转移和集中。3.4、行业前景展望预测此后几年，法兰盘市场每年增长率为20%左右。但市场竞争更加激烈，并呈现两极化特点。普通通用法兰盘竞争将更加激烈，许多法兰盘公司参加同一种项目竞争；高品位法兰盘市场将逐渐被少数几家骨干法兰盘公司集团所垄断；但是，由于法兰盘行业集中度极低，资源分散，大量资源一定期期内依然存在于低端法兰盘领域，生产能力又极其不均衡，靠市场竞争优胜劣汰，法兰盘行业重组兼并必然到来，但是需要一种较长过程。随着行业装备条件、技术水平不断提高，国内法兰盘产品也在向高技术含量、高参数、耐腐蚀、长寿命方向发展。国内法兰盘行业总体水平将大大提高，核心法兰盘技术将逐渐得到突破，中华人民共和国将成为优质法兰盘生产制造和出口国1.3法兰在现实生活中应用法兰在咱们寻常生活中非常普遍，是人们生产过程中必不可少零件之一，且它使用范畴已经扩展到诸多领域，为人们生产生活起到了一定作用。今天就为人们系统简介一下关于法兰基本知识。理解这些知识，会为人们生产生活带来更大便利。法兰就是使管子与管子互相连接零件，连接于管端。法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰管件指带有法兰(突缘或接盘)管件。它可由浇铸而成(图暂缺)，也可由螺纹连接或焊接构成。法兰联接由一对法兰、一种垫片及若干个螺栓螺母构成。垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。在需要连接管道，各种安装一片法兰盘，低压管道可以使用丝接法兰，4公斤以上压力使用焊接法兰。两片法兰盘之间加上密封点，然后用螺栓紧固。不同压力法兰有不同厚度和使用不同螺栓。水泵和阀门，在和管道连接时，这些器材设备局部，也制成相相应法兰形状，也称为法兰连接。凡是在两个平面在周边使用螺栓连接同步封闭连接零件，普通都称为“法兰”，如通风管道连接，这一类零件可以称为“法兰类零件”。但是这种连接只是一种设备局部，如法兰和水泵连接，就不好把水泵叫“法兰类零件”。依照法兰不同用途，它们会提成诸各种类，它们会应用到不同领域。不同种类法兰，也会有相应连接方式，这种状况下使用厚度和螺栓都是不同。1.4法兰分类及其特点（一）整体法兰1平焊法兰， 法兰盘焊接在设备筒体或管道上，制造容易，应用广泛，但刚性较差。法兰受力后，法兰盘矩形截面发生微小转动，见下图，与法兰相联筒壁或管壁随着发生弯曲变形。于是在法兰附近筒壁截面上，将产生附加弯曲应力。因此平焊法兰合用压力范畴较低（PN4.0MPa）。 2对焊法兰， 对焊法兰又称高颈法兰或长颈法兰。颈存在提高了法兰刚性，同步由于颈根部厚度比筒体厚，因此减少了根部弯曲应力。此外，法兰与筒体（或管壁）联接是对接焊缝，比平焊法兰角焊缝强度好，故对焊法兰合用于压力、温度较高或设备直径较大场合。 （二）松式法兰松式法兰特点是法兰未能有效地与容器或管道连接成一整体，不具备整体式连接同等强度，如上图所示。由于法兰盘可以采用与设备或管道不同材料制造，因而这种法兰合用于铜制、铝制、陶瓷、石墨及其非金属材料设备或管道上。此外，这种法兰受力后不会对筒体或管道产生附加弯曲应力，这也是它一种长处，但普通只合用于压力较低场合。（三）任意式法兰任意式法兰其整体性介于整体法兰和松式法兰之间，涉及未焊锡焊接法兰。按形状：圆形法兰是最常用，方形法兰有助于把管子排列紧凑，椭圆形法兰通惯用于阀门和小直径高压管子上。第二章 法兰模型建立2.1法兰CAD图纸及CAD图2.1.1法兰CAD图纸第三章 法兰加工工艺过程3.1法兰制作设备3.1.1关于车床及车削中心车削中心，是一种高精度、高效率自动化机床。配备多工位刀塔或动力刀塔，机床就具备广泛加工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件，具备直线插补、圆弧插补各种补偿功能，并在复杂零件批量生产中发挥 了良好经济效果。21世纪数控装备将是具备一定智能化系统，智能化内容涉及在数控系统中各个方面：为追求加工效率和加工质量方面智能化，如加工过程自适应控制，工艺参数自动生成；为提高驱动性能及使用连接以便智能化，如前馈控制、电机参数自适应运算、自动辨认负载自动选定模型、自整定等；简化编程、简化操作方面智能化，如智能化自动编程、智能化人机界面等；尚有智能诊断、智能监控方面内容、以便系统诊断及维修等。 智研征询指出，当前，数控机床发展日新月异，高速化、高精度化、复合化、智能化、开 放化、并联驱动化、网络化、极端化、绿色化已成为数控机床发展趋势和方向。3.1.2关于数控数控（英文名字：Numerical Control 简称:NC）技术是指用数字、文字和符号构成数字指令来实现一台或多台机械设备动作控制技术。数控普通是采用通用或专用计算机实现数字程序控制，因而数控也称为计算机数控(Computerized Numerical Control )，简称CNC，国外普通都称为CNC，很少再用NC这个概念了。 它所控制普通是位置、角度、速度等机械量和与机械能量流向关于开关量。数控产生依赖于数据载体和二进制形式数据运算浮现。19，穿孔金属薄片互换式数据载体问世；19世纪末，以纸为数据载体并具备辅助功能控制系统被创造；1938年，香农在进行了数据迅速运算和传播，奠定了当代计算机，涉及计算机数字控制系统基本。数控技术是与机床控制密切结合发展起来。1952年，第一台数控机床问世，成为世界机械工业史上一件划时代事件，推动了自动化发展。数控技术也叫计算机数控技术（CNC，Computerized Numerical Control），它是采用计算机实现数字程序控制技术。这种技术用计算机按事先存贮控制程序来执行对设备运动轨迹和外设操作时序逻辑控制功能。由于采用计算机代替原先用硬件逻辑电路构成数控装置，使输入操作指令存储、解决、运算、逻辑判断等各种控制机能实现，均可通过计算机软件来完毕，解决生成微观指令传送给伺服驱动装置驱动电机或液压执行元件带动设备运营。老式机械加工都是用手工操作普通机床作业，加工时用手摇动机械刀具切削金属，靠眼睛用卡尺等工具测量产品精度。当代工业早已使用电脑数字化控制机床进行作业了，数控机床可以按照技术人员事先编好程序自动对任何产品和零部件直接进行加工了。这就是咱们说数控加工。数控加工广泛应用在所有机械加工任何领域，更是模具加工发展趋势和重要和必要技术手段。“CNC”是英文Computerized Numerical Control（计算机数字化控制）缩写。3.1.3数控机床数控机床是按照事先编制好加工程序，自动地对被加工零件进行加工。咱们把零件加工工艺路线、工艺参数、刀具运动轨迹、位移量、切削参数(主轴转数、进给量、背吃刀量等)以及辅助功能(换刀、主轴正转、反转、切削液开、关等)，按照数控机床规定指令代码及程序格式编写成加工程序单，再把这程序单中内容记录在控制介质上(如穿孔纸带、磁带、磁盘、磁泡存储器)，然后输入到数控机床数控装置中，从而指挥机床加工零件。这种从零件图分析到制成控制介质所有过程叫数控程序编制。数控机床与普通机床加工零件区别在于控机床是按照程序自动加工零件，而普通机床要由人来操作，咱们只要变化控制机床动作程序就可以达到加工不同零件目。因而，数控机床特别合用于加工小批量且形状复杂规定精度高零件由于数控机床要按照程序来加工零件，编程人员编制好程序后来，输入到数控装置中来指挥机床工作。程序输入是通过控制介质来。数控技术及装备是发展新兴高新技术产业和尖端工业使能技术和最基本装备。世界各国信息产业、生物产业、航空、航天等国防工业广泛采用数控技术，以提高制造能力和水平，提高对市场适应能力和竞争能力。工业发达国家还将数控技术及数控装备列为国家战略物资，不但大力发展自己数控技术及其产业，并且在高精尖数控核心技术和装备方面对国内实行封锁和限制政策。因而大力发展以数控技术为核心先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位重要途径。3.2法兰零件分析法兰盘共有三组加工表面，她们之间有一定位置规定。现分述如下：1.以45外圆为中心加工表面这一组加工表面涉及：外圆，端面及倒角；外圆，过度倒圆；内孔及其左端倒角。2.以外圆为中心加工表面这一组加工表面涉及：端面，外圆，端面，倒角；切槽32；内孔右端倒角。43.以 孔为中心加工表面这一组加工表面涉及：外圆，端面；外圆，端面，侧面；外圆；外圆，过度圆角；4孔和同轴孔。它们之间有一定位置规定，重要是：1.左端面与孔中心轴跳动度为；2.右端面与孔中心轴线跳动度为；3.外圆与孔圆跳动公差为。通过对以上加工表面分析，咱们可先选定粗基准，加工出精基准所在加工表面，然后借助专用夹具对其她加工表面进行加工，保证它们位置精度3.3法兰基准选取由于法兰盘可归为轴类零件，执照“保证不加工表面与加工表面互相精度原则”粗基准选取原则（即当零件有不加工表面时，应以这些不加工表面作为粗基准；若零件有若干个不加工表面时则应与这些加工表面规定相对精度较高不加工表面作为粗基准），因此对于本零件可以先以法兰盘右端45外圆及90右端面作为粗基准，运用三爪卡盘夹紧45外圆可同步削除五个自由度，再以90右端面定位可削除自由度。3.4法兰加工办法零件加工面有个圆、内孔、端面、车槽等，材料为HT200。参照机械设计与制造表1.46、表1.47、表1.48等，其加工办法选取如下：1.外圆面：公差级别为IT6IT8，表面粗糙度为,采用粗车半精车磨削加工办法。2.20内孔：公差级别为IT7IT8，表面粗糙度为，采用钻扩铰精铰加工办法，倒角用车刀加工。3.外圆面：公差级别为IT13IT14，表面粗糙度为，采用粗车半精车磨削加工办法。4.90外圆：未注公差级别，依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗车半精车磨削。5.100外圆面：公差级别为IT11，表面粗糙度为，采用粗车半精车磨削加工办法。6.右端面：未注公差级别，依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗车。7.90突台右端面：未注公差级别，依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗车半精车精车。8.90突台左端面：未注公差级别，依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗车半精车磨削。9.100突台左端面：未注公差级别，依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗车半精车精车。10槽32：未注公差级别，依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗车。11.100突台右端面：未注公差级别，依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗车半精车磨削。12.90突台距离轴线34mm被铣平面:未注公差级别,依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗铣精铣.13.90突台距离轴线24mm被铣平面:未注公差级别,依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为粗铣精铣磨削.14.49孔：未注公差级别,依照GB180079规定公差为IT13，表面粗糙度为，采用加工办法为钻削。(1)工序粗车100柱体左端面。(2)工序钻、扩、粗铰、精铰20mm孔至图样尺寸并车孔左端倒角。(3)工序粗车100柱体右端面，粗车90柱体左端面，半精车100左、右端面、90左端面，精车100左端面、90左端面，粗车外圆45、100、90，半精车外圆45、90、100、，车100柱体倒角，车45柱体过度倒圆。(4)工序粗车、半精车、精车90右端面，车槽32，粗车、半精车外圆外圆及倒角。(5)工序精车100左端面、90右端面(6)工序粗铣、精铣90柱体两侧面。(7)工序钻4孔，铰6孔。(8)工序钻49孔。(9)工序磨削B面，即外圆面、100右端面、90左端面。(10) 工序磨削外圆面100，90。(11)工序磨削90突台距离轴线24mm侧平面。(12)工序刻字刻线。(13)工序镀铬。(14)工序XIV检测入库。3.5法兰实际加工设备展示3.6法兰最后成品展示第四章 法兰发展与前景展望当前亚洲法兰产量中华人民共和国排名第一，年产量225万吨，246万吨，近几年成长率已趋缓。日本1990年年产量243万吨，1998 年降为190万吨，直到产量维持不变。并且看不到迅速复苏远景。印度年产量40万吨，韩国年产70万吨，都面临着相似状况。法兰需求是多元，如汽车、建设机械、轨道车辆、造船工业都需要。锻件用在汽车业比例在日本为67%，印度49%，韩国41%，中华人民共和国40%，这些比例将随着各国汽车制造业将来趋势而变化。够加强亚洲锻造业间资讯交流，使锻造工业进一步发展。日本法兰工业历史已超过半世纪，这期间支撑着日本机械工业并对日本经济有很大贡献。日本法兰协会及日本法兰技术研究院在6月将进行整合，其目是两个组织会员能强化组织及其功能，使其能更有效率运作。如此将可加强对会员服务，以顺应当代趋势，与国际锻造业接轨。亚洲法兰趋势具备一定发展前景和趋势，可以促使其在良好性能趋势中发挥一定作用和价值，可以体现一定贡献。法兰采用先进技术和工艺方式进行生产和制作，可以生产具备高产品质量和性能法兰。满足不同行业使用需要。小 结本论文重要是针对法兰盘加工工艺进行研究讨论，重要讨论了法兰盘定义，法兰盘作用，以及法兰盘在现实生活中应用。通过第一章研究讨论，理解了法兰盘，并懂得了法兰盘作用。通过第二章研究讨论，懂得了法兰盘详细构造，并且认真仔细一步一步理解了法兰盘，依照法兰盘CAD图纸来画CAD图。通过第三章研究讨论懂得了数控技术，数控技术和数控装备是制造工业当代化重要基本。这个基本与否牢固直接影响到一种国家经济发展和综合国力，关系到一种国家战略地位。因而，世界上各工业发达国家均采用重大办法来发展自己数控技术及其产业。数控机床较好地解决了复杂、精密、小批量、多品种零件加工问题，是一种柔性、高效能自动化机床，代表了当代机床控制技术发展方向，是一种典型机电一体化产品。致 谢大学生活一晃而过，回眸走过岁月，从刚开始青涩小男孩走到略显成熟大学生，经历过许多小事，大事。结识了许多好朋友，好同窗，好伙伴。在小伙伴不断协助中，在教师们细心教诲中，三年，成长不只是一点点。三年风风雨雨都让我心中倍感充实，当我写完这篇毕业论文时候，有一种如释重负感觉，感触颇多。一方面诚挚感谢我论文指引教师陆立新教师。她在忙碌教学工作中挤出时间来审查、修改我论文。尚有教过我所有教师们，你们严谨细致、一丝不苟作风始终是我工作、学习中榜样；她们循循善诱辅导和不拘一格思路予以我无尽启迪。感谢三年中陪伴在我身边同窗、朋友，感谢她们为我提出有益建议和意见，有了她们支持、勉励和协助，我才干充实度过了三年学习生活。最后，我还要感谢南通航运职业技术学院，完毕我大学梦想。参照文献1 、机械设计基本.人民邮电出版高职教材2、机械制图及CAD.重庆大学出版社3、数控加工技术.21世纪高职高专机电类专业规划教材4、数控车加工技术.上海科学技术出版社5、中华人民共和国法兰盘行业发展趋势及预测报告 6、中商情报网
