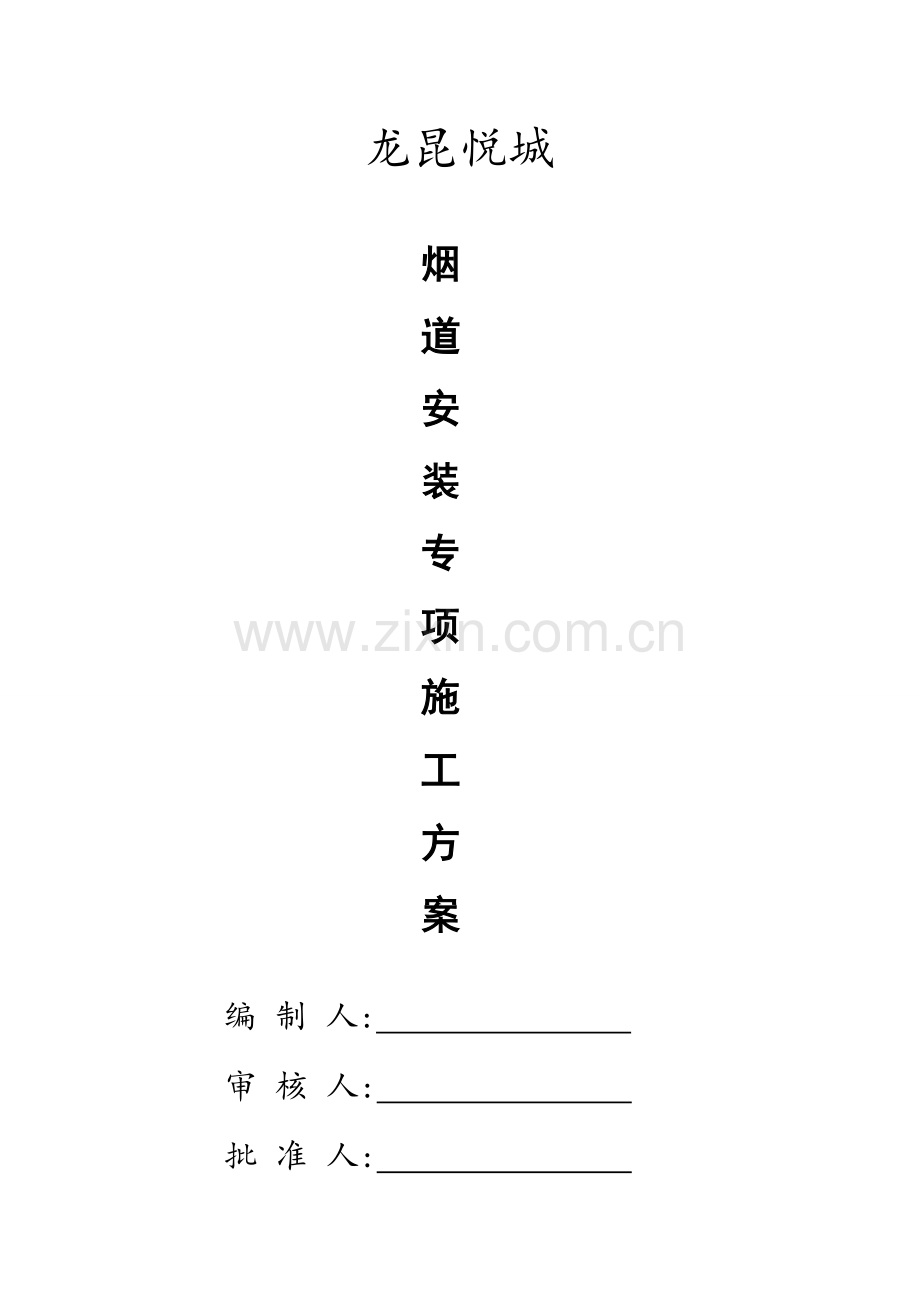

龙昆悦城

烟
道
安
装
专
项
施
工
方
案

编 制 人:
审 核 人:
批 准 人:

编制单位：山河建设集团
编制时间：二零一七年四月
目 录
一、工程概况 1。
二、编制依据 2。
三、施工准备及计划安排 3。
四、关键施工方法及技术方法 4。
五、质量控制方法 4。
六、成品保护 5
七、安全文明施工 5

一、工程概况
本工程由海南万隆房屋开发建设投资建设，海南雅克设计，中国有色金属工业西安勘察设计研究院地质勘察，海口百佳兴工程监理监理，山河建设集团组织施工。 工程名称：龙昆悦城，工程建设地点：海口市龙昆南路凯立大厦南侧；属于框剪结构；其中包含1、2、3#楼地上分别为24、32、32层，1#楼为地下1层2、3#地下均为2层，1#和2、3楼地下室中间有管道连接。卫生间排烟道尺寸选择400×300×2880mm。
1#楼建筑高度72.85M，建筑主体24层，框剪结构，钢筋砼平屋面。
2#楼建筑高度96.85M，建筑主体32层，框剪结构，钢筋砼平屋面。
3#楼建筑高度96.85M，建筑主体32层，框剪结构，钢筋砼平屋面。

工程目标
质量目标
争创海南省优良样板工程
安全、文明施工目标
确保东莞市安全生产、文明施工优良样板（“双优”）工地，争创广东省安全生产、文明施工优良样板（“双优”）工地

二、编制依据：
本工程烟道尺寸为300 mm×400mm,设计图纸、施工组织设计、《工程建筑标准强制性条文》（房屋建筑部分）、山河建设企业建筑防水防裂体系及相关图集。
三、施工准备及计划安排
烟道成品由专业厂家生产并供货至施工现场，产品质量严格按《07J916-1》图集相关要求实施。在进场时，由项目部对烟道规格尺寸、观感质量进行检验，对不符合要求进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成。安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。
四、关键施工方法及技术方法
1、工艺步骤
烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收签字→两次C20砼填实预留孔→满挂钢丝网→抹灰→养护
2、施工关键点
2.1安装前通线校正预留孔洞位置是否正确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。
2.2首层安装时，先用1：2.5水泥浆找平地面。
2.3烟道逐层由下而上安装。排烟道安装时，进风口方向一定要符合平面设计要求，并根据排气道所标层数进行安装导流管保持通畅。

2.4，进气口高度为H+2.5m，在楼层总层数1/3楼层，在排气道进气口处设置对称结构文丘里变压板
2.5烟道在楼层处连接采取2根Ф14钢筋作支撑，具体做法详07J916-1-C8页中①大样，出屋面做法按07J916-1-C10页，洞口四面120厚挡边在高出屋面结构面600范围内采取C20素砼浇筑（其它出屋面洞口部位处理同此）。
2.6屋面烟道细石C20砼泛水高度应高于屋面找坡完成面300mm。
2.7无动力风帽安装再屋面时，必需和避雷带连
2.8排烟道再施工安装过程中，管口应采取遮盖方法，预防杂物掉入管内。出屋面排气道应在屋面做保温、隔热、防水层施工前进行，排气道底座材料采取砖砌体或钢筋混凝土，厚度或配筋。
2.9排烟道和墙面、天花板相交出阴阳角处，应先贴通长150㎜宽、10*10㎜耐碱玻璃纤维网格布在进行抹灰.
3.0排烟道外表面宜一次完成，如许进行第二次装修时，注意避免管壁被敲凿破裂。
3.1材料要求
1、排烟道增强材料采取10×10抗碱玻璃纤维网格布。
2、排烟道壁采取M25水泥砂浆，经28天自然养护成薄壁矩形。
3、无动力风帽、风叶部分采取铝合金制作，底座采取抗冲击、耐腐蚀、抗老化增强PVC或不锈钢制成。
五、质量控制方法
1、烟道口四面应对称、分两次浇筑混凝土。
2、排水通气管不得和烟道相连。
3、烟道抹灰前必需满挂钢丝网，每边和墙搭接大于150mm。
4、烟道安装时必需固定牢靠。1、本垂直排烟气系统导流式排烟气、导流式诱导器、屋顶无动力排气风帽等部分组成。厨房排油烟机、卫生间排风机等产品，凡符合国家相关标准者，均可配套使用。
5、烟气管道关键使用于层高2.8m住宅，标准长度2.8m，如层高有改变，可按房屋层高制作。
6、烟气道设计参数
7、厨房烟气管道按每台排油烟机排气量为300m2/h、500m2/h设计
8、本排烟道系统出屋面风帽、采取无动力排气风帽，（铝合金或不锈钢风帽）。
9、管体承载力：排烟道制品耐火极限大于1.0H。
管体设计纵向承载力大于25KN。
管体垂直破坏和载大于35KN。

六、成品保护
1、 严禁吊装时撞击烟道且挂网时锤击烟道。
2、 安装好后立即做好保护方法，预防烟道被损坏。
七、安全文明施工
1、每个操作工人严格实施安全施工操作规程，新工人进入现场前要做好现场三级安全教育，必需戴安全帽。
2、施工时做好洞口下方安全方法，并预防安装时从洞口落物，并严禁穿高跟鞋、拖鞋上班。
3、严格按要求做到“工完场清”。
4、烟道应整齐堆放，并堆放在对施工面影响小、易运输位置，并做好标识牌。
