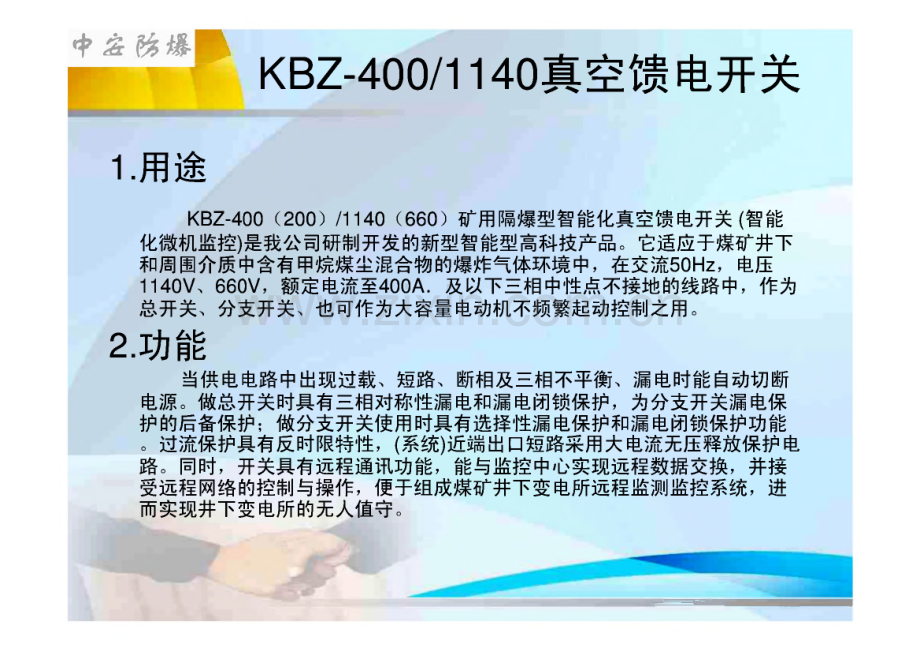

欢迎使用长治市中安防爆电器有限公司的产品中右除爆，)KBZ-400/1140真空馈电开关1.用途KBZ-400(200)/1140(660)矿用隔爆型智能化真空馈电开关(智能 化微机监控)是我公司研制开发的新型智能型高科技产品。它适应于煤矿井下 和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz,电压 1140V、660V,额定电流至400A.及以下三相中性点不接地的线路中，作为 总开关、分支开关、也可作为大容量电动机不频繁起动控制之用。2.功能当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断 电源。做总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保 护的后备保护；做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能 O过流保护具有反时限特性，(系统)近端出口短路采用大电流无压释放保护电 路。同时，开关具有远程通讯功能，能与监控中心实现远程数据交换，并接 受远程网络的控制与操作，便于组成煤矿井下变电所远程监测监控系统，进 而实现井下变电所的无人值守。中名陷爆KBZ-400/1140真空馈电开关隔爆外壳构造KBZ-400/1140真空馈电开关中名陷爆，内部构造一览图二.一KBZ-400/1140真空馈电开关部件一览图门板背面主变压器TC 3电源转换排 1扭子开关NK和保险FU断电延时继电器SJ 9漏试电阻Rs 30-主保险FU1 2一 14芯插头CAT2 24f 20芯插头CAT1 12按钮 14、15、27、28中间继电器ZJ 6中间继电器YJ 8由同缆盅举u.i 7KBZ-400/1140真空馈电开关部件一览图门板正面显示屏ALDB-3TM 综合保护器 编号10KBZ-400/1140真空馈电开关部件一览图断路器本体阻容吸收装置RC/电抗器SK万转开关KBZ-400/1140真空馈电开关部件一览图断路器本体20芯插座CAZ114芯插座CAZ2电流互感器KBZ-400/1140真空馈电开关部件一览图综合保护器零序线圈与期0好中右除爆使用注意事项1.本公司的400真空馈电出厂电压整定在1140V,电流设定为400A,用户需根据实际使用电压做660V或1140V的调整，同时根据分支回 路实际负荷做工作电流设定、总分开关设定及其它相应设定。电压调整有两步：1）在门板上将通往变压器的工作电源做调整。A将此两根线做对应的调整即完成 外电路电源660V/1140V的整定中名除爆 _ 初次使用注意事项2）在保护内部对保护的 额定工作电压做调整。步 骤如下：确认复位上移下移漏试过试/（B（）6 击按“确认”按钮进入“菜单”按“上移或下移按钮选择“设置参数”选项（闪烁）再按“确认”按钮进入“设置参数”菜单:设置参数|:箪：鬻累计置护W-值 设保因限 路率门 短功10中右除爆使用注意事项按“上移或吓移按钮选择“PT额定值”选项（闪烁）再按“确认按钮进入“660V”选 项，按“上移或下移节安钮 选择主回路电压，应在“660V、1140V”之间选择 O选定之后再按“确认”按钮 退回“设置参数”界面。再按“上移”或下移”按钮选择 返回”选项（闪烁），按“确 认按钮退回“菜单”界面。再按“上移”或“下移”按钮选择“复位选项（闪烁），按“确认”按钮退回分闸”界面。删除记录 冽量相准 关于这时电压调整就完成了。绝豫电阻：电压：67SU可以合闸经防爆电器有举4中右除爆使用注意事项电流设定有三步：1）按照上面所述步骤进入“设置参数”下的“CT额定值”选项，按照开关铭 牌设置为“200A或400A”。2）进入“设置参数”下的“额定电流”选 项，按照分支回路实际负荷设置为“CT额定值”倍数。例：如果要设置额定电流为280A,这 时“CT额定值”如果为400A,那么“额定电流”设置为0.7倍。即：400AX0.7=280A负载电流超过额定电流整定标值1.1倍 时报警,并开始实施反时限延时。负载 电流超过额定整定值的倍数越大,动作 延时越短。使用注意事项“过载延时选项为过载保 护的整定分档，可分 为：1、2、3、4档。档位越小延时时间 越短。倍倍.000-档 数101.4 参置数流时 设延 路定载 嚎过对于出现断续过载，对过载能 量进行释放和积累运算同时，执行 反时限保护。使用注意事项中右移爆3）进入“设置参数下的“短路 倍数选项，按照分支回路 实际短路负荷设置为“额定 电流嘴数。例：如果要设置短路电流为 2200A,这时额定电流”如果为280A,那么“短路 倍数设置为8倍。即：280AX8=2240A短路动作时间:从出现短路信号至确认 无误后发出保护信号,小于100ms 0大 于10倍额定电流整定值实行无压释放保 护,动作时间少于100ms o置#】流时 度a r延 路定载 短额过.0e档“0 王 米女11使用注意事项总分开关设定：1）按照上面所述步骤进入“设置参数”下的“开关类型”选项，按照开关使用位置 决定开关为总开关或分开 关。2）当设为“总开关”时，必须 同时设置“漏电延时选项 一艇设置为200300ms1T钏定值 660V;开关类型总开关 关诺置等勃.漏电延时 250 msCT额定值 300A*PT额定值 口使用注意事项中右移爆2）当设为“分开关”时，必须同时设置“网络设置”菜单。3)“网络设置共有“单机”置置巨爵 mbn:兄淅今正-H 容美,.2、“多机”、“通用”三个选项，一般本供电系统内所有分开关数目大于等于二台时设置为“多机”,一台时设为“单机”,使用注意事项4)当设置为“通用“时自动关闭直流附加法，总 分开关均通过10电流值来参置置4爵 nil 罢电.ms 台。1 52判断漏电电阻是否达到跳闸值。同时将门板上扭子开关打在”通用“位置，在“设置参数”菜单下选择“10门限值”项设定合适数值.工殳真参教 牌路保步幅值 功率由颉0.80门限值40mA使用注意事项5)当设置为单机“时下一项显示为”漏电设置“项，”漏电设置“项可以 用来设置漏电的档位，可以根据 线路上分支的多少和分布电容的 大小进行设置。分布电容越大档位应设置越高。这 样可对漏电动作值进行最佳的补 偿。具体设置方法为:a)1档三相对地无分布电容;b)2档三相对地分布电容约0223；c)3档三相对地分布电容约0473；d)4档三相对地分布电容约1.03；K 二而,.0 钺单125 叁一 置置置 门vnw冗网,，19UA-.-.一6/.二 阻金士 电.弓 缘历流考 绝电电占二正常工作时的显示界面，当出现故障时必须先将手柄打在 分闸位置才能按复位按钮退出 故障界面返回“分闸”界面。分析 故障处理问题后再重新合闸。.短路故障999k,电压：672U 声流：3416A跳闸山西省长治市出现故障时显示的界面漏电故障 12k电压：677U _ 电流：16A跳闸 司 山西省长治工作原理一、送电退出联 手柄打 万转开关LW1锁杆一在分闸 kLW4 LW3闭合 变压器TC 输出127V、24V、一次侧得电 36V、15V电压电源工作原理二、分闸工作状态1、15V电源供给综合保护器，保护器 正常得电工作，首先进行漏电闭锁 检测，通过X2-12端口对地输出直 流24V,一旦主回路A、B、C对地 绝缘值低于 1140/40K、660/22K,端口 X2-10检测到的电压信号将使 保护器J2断开漏电闭锁，不能合闸FU3工作原理2、当保护器漏电闭 锁检测正常时，则保护器的J2闭 合，36V电源通过 ZJ继电器线圈、断电延时继电器 SJ线圈导通，ZJ、SJ 吸合，ZJ-1、ZJ-2、SJ-1 闭 合，近控继电器 HJ吸合,HJ-1闭 合自保，HJ-2、HJ-3闭合。可以 合闸。工作原理分闸状态时显示屏界面上绝掾电阻：99%电压：675Ut 可以合闸交画爆电加有加工工作原理三、合闸当ZJ-1、HJ-2、HJ-3闭合时，将手柄打在合闸位置则LW2、LW5闭合，那么24V127/电源通过断路器整流桥、合闸线圈Q导通，断路器吸合导通，断路器常闭辅助 触点ZN-1断开，127V电源断开，24V电源继续维持导通，形成高电压(127V)吸4/HcbE 以 11 H17亡11-住国C JZ.甘口：田桂山 口7生卅I/戈臼工作原理合闸时的显示屏界面绝缘电阻93%电压：用航：上由司司；历 4=1.、J：,，工作原理U!、故障跳闸保护1、过流保护（分为短路保护与过载保护）穿在输出主回路上的三个电流互感器在断路器合闸后，一旦主回路上有电流，那么电流互感器上将形成电流信号输入到X1-1、X1-2、X1-3、X1-4端口，保护器时 刻监视电流信号的大小，一旦与设定的额定电流形成过载或短路关系，保护器将在 规定的时间内将保护节点J2断开，中间继电器ZJ失电释放，ZJ-1、ZJ-2断开，断路 器24V回路截至，断路器跳闸，同时保护器输出过流信号，显示屏显示过载跳闸界 面，只有排除故障后，将手柄打在分闸位置按复位按钮才能退出故障界面。工作原理短路保护：该选项可以设定为“幅值”和“相敏”。设定为“幅值”时如果电 流超过设定值将立即跳闸，设定为“相敏”时，如果电流超过设定值，还 将检查功率因数是否超过设定值，如果大于设定值将立即跳闸，否则将 会延时跳闸。幅值是传统的短路跳闸方式。“相敏”保护电机原理是，发 生短路时短路电流和相位角均能达到设定的数值，保护器立即动作切断 电路，防止意外事故发生，而且不会因短路导致总开关跳闸，造成大面 积停电。建议用户设置短路保护时:分开关用相敏保护，总开关用幅 值保护。也可以全部设为幅值保护。b 夜置音翦,幅值功率因数 0.88喉门限苣何自工作原理短路保护:用户如设相敏保护，首先要检查A、B、C三相相位角是否正卿，方法是：在电机正常运行时，然 后直接按“下移脸二次迎入测量室二屏，显示，Xa、Xb、Xc即是三相相位角，如果外围线路接线正常，Xa、Xb、Xc相位角角度显示会基本一致，如果不一 致，比如Xb显示负数，请将外围取样B相电流互感 器的公用端和另一端调换位置即可。这时就可以把“短路倍数”设定到1.62倍，按”复位“自动保存，下次电机起动会正常。“短路倍数设定在1.62倍时，无论是电机正常运亍或电机起动时，假如线路 短路电流达到1.62倍时，保护器会立即跳闸。布瞅保炉解决了大电机起动时,起动电 流较大,馈电容易短路跳闸,增大短路电流,电机正常工作时短路不跳闸的问题。工作原理2、漏电保护D当在“开关类型”菜单中选定为总开关时，漏电原理采用直流附加法，零序电流 和零序电压组成相位角，共同负责识别负载侧漏电信号，跳闸用直流附加法，即在 合闸时端口X212输出直流24V到大地。当主回路对地有漏电点时，直流24V也将通 过漏地点经主回路、三相电抗器到达端口X2-10,保护器接收到端口X210的信号，CPU处理后根据设定发出漏电故障信号，保护节点J2断开，ZJ失电，ZJ-1、ZJ-2断 开，断路器24V电源截至，断路器跳闸，显示屏同时显示漏电跳闸故障界面。只有排工作原理注意:由于本机是通过直流附加法对漏电电阻进行测量，所以在测量漏电闭锁时，由于开关没有合闸，负载 侧没有电压，所以网络电容对测量漏电闭锁电阻没 有影响；但是当开关合闸后，再测量漏电电阻时，由于负载侧有了高压，网络分布对容会影响电阻值 洌量准确度，分布电容越大，电阻显示值越大，设 定单机14档，与多机L10台是为了修正电阻测量 的精度。例如开关合闸后，10K漏电电阻在单机1档时，没有 分布电容时显示10K,如果分布电容为1uF,可能显示15K,设置单机4档就会显示10K。相同条件下档位设置越电阻值测量结果越小。O工作原理实际使用时，分布电容越大，电阻值显示越大，反之则电 阻值显示越小，在实际使用中分支设定好以后，其中有1 台或几台关闭，在漏电时所测电阻值会比实际电阻值低，不会造成馈电开关拒动。若要修正按实际工作分支台数设 置，退出自动保存就行。注意总开关在设置多机时，设置 台数必须与分开关台数相一致，否则会影响电阻测量精度O当设置为通用时，总分开关均通过I0电流值的大小来判断 漏电电阻是否达到跳闸值，由于网络分布电容会影响I0电 流值，所以在实际应用中要根据现场实际情况进行设置I0 门限值。当网络分布电容较大时，可以提高I0电流值，所 以I0门限值对应设置值偏大，反之则相反。三相电抗器的参数对测试漏电电阻和相敏磔遮量影响较 大，建议使用本厂的电抗器。-工作原理2）当在“开关类型菜单中选定为分开关时，漏电原理采用零序功率方向和直流 附加法原理，用直流附加法，零序电流和零序电压组成相位角，共同负责识别负载 侧漏电信号，跳闸用直流附加法，即在合闸后，当主回路对地有漏电点时，三相电 抗器中性点产生一个电压故障信号通过端口X2-10到达保护器，同时在漏电时零序线 圈0H将产生一个零序电流故障信号通过端口X1-9、X1-10送给保护器，CPU接收至U 这两个信号经处理后根据设定发出漏电故障信号，保护节点J2断开，ZJ失电，ZJ-1工作原理3）当在“开关类型”菜单中选定为“分开关”时，“网络设置”选为“通用”时漏电原理采 用零序功率方向，此时保护关闭附加直流，即在合闸时端口X2-12没有直流24V输 出，在漏电时只有零序线圈0H产生一个信号I0通过端口X1-9、X1-10送给保护器，CPU接收到这个信号经处理后根据10门限值“设定发出漏电故障信号，保护节点J2 断开，ZJ失电，ZJ-1、ZJ-2断开，断路器24V电源截至，断路器跳闸，显示屏同时显示漏电跳闸故障界面。只有排除故障后，将手柄打在分闸位置按复位按钮才能退 出故障界面。此用法只有本馈电开关做为分开关，其它厂家总开关电源侧漏电不动 作或绝缘不好容易误动作时，才主张使用。且用此设置时必须将门板上扭子开关 NK打在“通用”位置，正确设置选项”10门限值“。工作原理10门限值：当“网络设置”选项设定为“通用”时，总 分开关将会按零序电流互感器的幅值来实 现漏电保护，当零序电流互感器的幅值超 过设定值时，会实现漏电保护。当网络中 有分布电容时，会使零序电流互感器的幅 值提高，因此在网络分布电容增加时应适 当提高10门限值。该选项可以设置为2-99mA,需要注意的是，10门限值不能设置 过小，否则可能产生误动。10门限值可以在第二测量屏中看到，根 据漏电时10值也可以做为现场设置10门限 值的依据。置护粉值 设保因限 路率门 短功10参魏 幅值0.8040mA工作原理4）当开关连接成总分系统使用时，开关具有 选择性漏电保护功能。采用了功率方向性 原理。此时总开关做为漏电时的后备保护 延时动作。工作原理3、断相及三相不平衡保护三相电流互感器分别采集三相主回路的电 流信号，一线（相）为零，二线（相）为L05倍整 定电流后显示断相，经延时输出跳闸信号；一 线（相）为0.6倍或1.6倍整定电流，二线（相）为整定电流，显示相不平衡，经延时后输出跳 闸信号。延时时间为5s-120s,步长5s,在“设 置菜单”下“断相延时，选项里可以设置断相保护.设置枭断酉相延时一I呼产J1延时 说关工作原理4、过压、欠压保护15V电源一方面提供保护的工作电 源。另一方面也提供CPU电压信号，一 旦电压高于120%或低于60%时保护将 发出过压或欠压故障信号，断路器保护 跳闸。同时在“设置参数”菜单下的“欠压 延时与“过压延时选项中可以选择欠压 过压保护跳闸时间，也可以选择关闭过 压、欠压保护功能。15VQX2-10X22工作原理5、漏电闭锁漏电闭锁采用附加直流法，即在分闸时端口X2-12输出直流24V到大地。当主回路对 地绝缘值低于40K/1140V、22K/660V时，直流24V也将通过主回路、三相电抗器到达端 X2-10,保护器接收到端口X2-10的信号，CPU处理后根据设定发出漏电闭锁信号，保 护节点J2断开，断路器不能合闸，显示屏同时显示漏电闭锁故障界面。只有排除故障 后，按复位按钮才能退出故障界面。工作原理6、风电、瓦斯闭锁风电、瓦斯闭锁可根据用户实际需要选用常开常闭接点（无源触点）保护器在合分闸时时刻监视风电、瓦斯接点，当外接信号与设置相反时 CPU处理后根据设定发出风电、瓦斯闭锁信号，保护节点J2断开，断路器 不能合闸或跳闸，显示屏同时显示风电、瓦斯闭锁故障界面。只有排除故 障后，按复位按钮才能退出故障界面。工作原理五、测量在当前为工作屏时，按“下移按钮即可进入第一测量屏。第一测 量窗口显示当前工作条件下的三相电流，当前电压，绝缘电阻，最后 一行显示耗电电量。继续按”下移“按钮即可进入第二测量屏。第二测 量窗口显示当前工作条件下的三相电源的相位角，10零序电流值、温 度等数值，最后一行显示日期、时间。审则量la：|.刖：in ib：i ll：11051c：“电量：00000048接线图的使用本馈电开关的接线图采用对面原则设计对面原则就是开关涉及的所有元器件全部用阿拉伯数字编号，由同一元器件 引出的线全部是这个元器件的编号打头，有多少根线再按数字排列，形成如10-2 这样的线号。比如在接线图中电源转换排编号为1,变压器编号为3,接线排上的 3-2、3-3、3-1、3-4就表示这几根线到了变压器的2、3、1、4位置上，变压器上 的1-1、1-2、1-4、1-5就表示这几根线到了接线排的1、2、4、5位置上，其实1-1 与3-2、3-3与1-2、3-1与1-4、3-4与1-5就是一根线的两端。1 3电源转换排 变压器丁。变压器TC 编号3电源转换排编号1Ell 12V 28-1接线图的使用电雕换排6611-b(3-22-2 电流显示选择：11.1 量程：120A、200A、300A、315A、400A、500A 600A、630A、800A、1000A、1200A 11.2 精度：土 2%。11.3 电流显示值(A)=三相电流最大值(A)11.4 用户须根据馈电开关的额定工作电流选择相应的档位。例如，馈电开关的电流互感器 额定电流为400安，则应选400A显示档。12、断相及三相不平衡保护4一线（相）为零，二线（相）为1.05倍整定电流后显示断相，经延时输出跳闸信号；一线（相）为0.6倍或1.6倍整定电流，二线（相）为整定电流，显示相不平衡，经延 时后输出跳闸信号。延时设15档，时间分别为5s、10s、30s、60s、120s保护动作，步长 5S,相平衡功能设有打开和关闭菜单，用户自由选择开或关。13、风电闭锁、瓦斯超限保护功能。配合风机开关和瓦斯断电仪使用，风机开关合闸后馈电才能送电，瓦斯断电仪动作输入 后，馈电开关断电，并显示风电闭锁或瓦斯超限。14、相平衡保护：可对三相负载的三相进行缺相及相不平衡保护。相平衡功能可选择打开 和关闭。15、能实时监测三相电流及在线电压和电阻。16、本机自带I/V输出误差及线电压、电阻值误差在线软件微调功能。17、工作电源 AC 15V18、开关输入接线和输出接线引入装置分别为二个，分别可引入电缆直径市32一市68毫米,控制线引入装置四个，分别可引入电缆直径14.5一20毫米。四、智能保护装置原理、特点及整定馈电开关的保护部分是以智能微处理监控芯片、专用通讯芯片为核心的智能化综合保 护装置，其主要功能特点及原理使用要点叙述如下：本保护装置具有如下特点：1核心部分是微电脑，具有强大的数据采集和处理功能，对传感器二次信号不经过任何变 形处理，直接进行高速采样和实时测算、连续量化处理，所获信息最接近于真实情况。2采用晶振计时，故所有定时限、反时限延时准确无误。3采用微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性 漏电保护、断相、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量 等功能。4采用全中文显示，通过四个按钮（含复位键），不必打开箱体大门就可实现全部操作，其 参数的设置和查询均用中文显示。5采用10位A/D采集信号，使测量精度显著提高。6采用均方根值测量计算交流电流和电压，即使电源波形变形严重、干扰大的情况下，也 能保证测量精度。7拥有超强的记忆功能：A记录的累计工作时间最大可达100万小时；B记录的累计合闸次数最大可达100万次；C记录用电度数最大可达1亿度，数据计满后自动溢出，且停电保持达40年之久。D保存100次的故障记录以供查阅，能记录故障原因和故障发生的日期和时间，按后进 先出的顺序排列，并自动编号，记满100次后将自动清除前98次记录。8具有RS485通讯功能，能将2100台保护器联成网络.通过联接器接入局域网或因特网。本保护装置具有如下功能：1对馈电开关负载侧出现的短路故障，进行定时限速断保护。2对馈电开关负载侧出现的持续过载，实施反时限保护并报警。过载延时具有倒计时功能。3对馈电开关负载侧出现的断续过载，进行能量释放和积累运算，具有热无忆功能。过载 时保护并报警。4漏电闭锁保护：在馈电开关合闸前能对供电线路的对地绝缘情况进行检测，当绝缘电阻低于100K。+20%（3300V）、40KQ+20%（1140V）、22KQ+20%（660V）、7KQ+20%（380V）时均能 5可靠地实现漏电闭锁功能。5漏电保护：保护器设在总开关的位置时，如果主电路发生漏电现象或者是分支线路漏电时间过长,总开关会在设定时间内跳闸。6选择性漏电保护：保护器在分开关位置时，如果本支路发生漏电现象，则本支路开关会跳闸，而其它支路 开关和总开关均不会跳闸。选择性漏电保护动作值和总开关值相同。7对进线电压不足额定值的75%时采取保护。8对进线电压超过额定值的15%时可以实现过压保护，过压保护功能可选择打开或关闭。9汉字显示当前电网电压及负载电流值，用电度数，保护动作原因。10跳闸原因长期记忆（可反复查阅），有前100次故障跳闸原因和时间记录。11能记录累计分合闸次数，累记用电量，累计工作时间。12具备模拟故障试验自检功能，确保自身不带故障运行。13风电闭锁、瓦斯超限保护功能。14相平衡保护：可对三相负载的三相进行缺相及相不平衡保护。相平衡功能可选择打开和 关闭。15能实时监测三相电流及在线电压和电阻。16本机自带I/V输出误差及线电压、电阻值误差在线软件微调功能。17密码保护功能，防止无关人员操作，密码功能可设打开和关闭。18具备通讯组网功能：能向上级站传输实时的用电度数、电网电压、负载电流、零序电压、零序电流、绝缘电阻、合分闸情况、状态报警及故障跳闸原因等；通过上位机可实现远程控 制包括参数整定、时间整定、分机号整定、过流试验、漏电试验、复位试验、电动合/分闸 等。如果要传输信息实现开关某种远端操作功能，可根据用户要求而定制特殊通信协议。本保护器基本工作原理框图如图一所示：次的流号集 二侧电信采电压形成二次 侧的 电压 信号 采集抗干扰处理去除杂乱波形模数转换逻辑分析与数据处理中心汉考 显示通讯 信息报警 拉闸超强 记忆图一：基本工作原理框图 五、开关操作指南本保护装置采用全中文汉字显示，通过四个按纽就可实现全部操作，极易看懂；用户不 用打开馈电开关箱门，就可以完成馈电开关的参数的整定和查询及试验，其操作步骤如下:1上电检查接口线路正确后，给馈电开关送电即显示初始化屏，然后进入漏电闭锁检测屏，若 正常，允许合闸，其显示如下。6绝缘电阻：999k电压：660V可以合闸山西省长治市中安防爆电器有限公司999K代表闭锁电阻值正常为无穷大，故障时显示闭锁电阻实际值。漏电闭锁检测若电阻值超限，锁定馈电开关不能合闸，其显示如下。绝缘电阻：10k电压：660V漏电闭锁故障分闸山西省长治市中安防爆电器有限公司初始化时显示如下：漏电闭锁监测.测试中.山西省长治市中安防爆电器有限公司2进入工作屏：若绝缘电阻正常，即进入工作屏，显示当前绝缘电阻、电流、电压并显示“没有合闸”字样，显示如下：绝缘电阻：999k电压：660V电流：可以合闸山西省长治市中安防爆电器有限公司此时允许合闸，输出合闸信号，等待馈电开关真空断路器辅助触头信号，若闭合显示如 下：绝缘电阻：999k电压：660V电流：305A合闸山西省长治市中安防爆电器有限公司电流代表馈电开关负载侧三相负荷的直接读数的最大值；电压代表实时电网电压；最下 一排是公司名称。3进入测量显示屏在当前为工作屏时，按下移键可进入第一测量屏，进入后显示如下：测量vl：Ia:300ARglMIb:290AU:660VIc:305A山西省长治市中安防爆电器有限公司第一测量屏显示当前工作条件下的三相电流，当前电压，绝缘电阻，最后一行显示公司 的名称。再次按下“下移”键可进入第二测量屏，显示如下：7测量2010：0Xa:69Xb:68Xc:6905-28 12：00：00第二测量屏显示当前工作条件下的三相电流电压相位差，当前温度，10电流值，最后 一行显示当前的时间。4进入主选菜单屏在工作屏下，按确认键即进入主选菜单屏，其显示如下。I设置参数I查询记录 菜I查询累计I试验I输入密码I设置时间 单I删除记录I测量校准每屏显示4行，按上移/下移键，可滚动显示菜单项，闪烁的菜单为当前指定的选项；按确认键，将进入该选项的操作。“设置参数”可对馈电开关的各种参数进行整定。“查询记录”可滚动查看所有故障记录。“查询累计”可显示当前累计工作时间，合闸次数，用电量查询。“试验”可对馈电开关进行指定项目的模拟试验。“输入密码”可对馈电开关进行输入操作密码。“设置时间”可对馈电开关进行电子时钟调整。“删除记录”可以删除所有故障记录。“测量校准”可以对三相电流和相电压的显示值精度进行校准。按上移/下移键将光标移动到相应选项上，再按确认键即进入相应项目的子菜单屏。5进入“设置参数”屏：在主选菜单屏下，按上移/下移键到“设置参数”上，按确认键进入设置参数屏，其显 示如下。设置参数短路倍数10.0 倍额定电流1.00 倍过载延时2档网络设置多机分机数量2台漏电延时250ms电流互感器400 A额定电压660 V开关类型总开关平衡开断相延时5秒欠压延时2秒过压延时关短路保护幅值功率因数0.8010门限值30漏电系数30本机地址00波特率4800设置密码0000返回8进入“设置参数”窗口时，共有21个选项，每屏可以显示三项，最上一行始终显示“设 置参数”，闪烁位为当前的调整项；按上移/下移键可改变调整项，滚动显示；按确认键，该 项的数值将闪烁，此时，按上移/下移键可改变该项的数值；按确认键返回，此时可以继续 设置其它项目，设置完成后，在“返回”项按确认键保存设置的参数并返回。本项设置密码时，只有正确输入才可操作。现将每个选项分别说明如下：1).短路倍数：该选项可以设置短路电流倍数，如果显示电流大于设置值时将立即跳闸。可 以设定的值为 L 6,2.0,3.0,4.0,5.0,6.0,7.0,8.0,9.0,10.0 倍。2).过载电流：该选项可以设置过载电流倍数，如果显示电流大于设置值时将延时跳闸，可 设定过载电流倍数为0.05L4连续可调，步长为0.01。3).过载延时：该选项可以设置过载延时档位，档位设定后，可以与过载电流设置倍数共同 决定延时跳闸时间(查表一：过载反时限表)。可设定过载延时分档为1档，2档，3档，4 档。4)网络设置：该选项可以设置为单机、多机和通用。与漏电设置选项配合使用，当设置 为通用时自动关闭直流附加法，总分开关均通过10电流值来判断漏电电阻是否达到跳闸值,同时在将门板上的扭子开关打在“通用”位置，出厂在“正常”位置。5).漏电设置：该选项用来设置漏电的档位。可以根据线路上分支的多少和分布电容的大小 进行设置。当网络设置为单机时，本项显示为漏电设置可设置14档，根据网络分布电容的多少进 行设置，分布电容越大档位应设置越高。这样可对漏电动作值进行最佳的补偿。具体 设置方法为：a)1档三相对地无分布电容；b)2档三相对地分布电容约0.22u f；c)3档三相对地分布电容约0.47u f；d)4档三相对地分布电容约l.Ou f；6).分支数量：该选项用来设置分支开关的多少。当网络设置为多机时，本项显示为分支数量，可以设置分支数量为110台，10台以上 设10台，这样可对漏电动作值进行最佳的补偿。具体设置方法为：a)1档分支移变输出局域网内，本综保总开关以下，分支数量为1台，三相对地分布电容,电源侧约为0.22 u f,负载侧约为0.11 u f-0.33 u f；b)2台分支，三相对地分布电容，电源侧约为0.47 u f,负载侧约为0.11 u f0.33 u f；c)3台分支，三相对地分布电容，电源侧约为0.69 u f,负载侧约为0.11 u P 0.33 u f；d)4台分支，三相对地分布电容，电源侧约为l.Ou f,负载侧约为0.11 u f0.33 u f；e)5台分支，三相对地分布电容，电源侧约为1.2 u f,负载侧约为0.11 u D.33 u f；依此类推,每增加1台分支，出厂试验每台增加0.22 u f的电容来校正电阻值。若网络上没有分布电容时，对所测电阻值稍有影响，不加分布电容所测电阻值会比实 际电阻值小，分支台数越多所测电阻值精度影响越少。在实际使用中分支设定好以后，其 中有1台或几台关闭，所测电阻值会比实际电阻值低，不会造成馈电开关拒动。若要修正 按实际工作分支台数设置，退出自动保存就行。注意总开关在设置多机时，设置台数必须 与分开关台数相一致。三相电抗器的阻值对测试电阻影响较大，建议使用本厂的电抗器，阻值1.651.7K左右。若上述方法测试结果与实际电阻值误差偏大时，请通过测量校准菜单对电阻值进行微调 校正，范围为50%150%之间任意可调。7).漏电延时：该选项可以设置漏电延时动作的时间，可设定延时时间0-400ms,以10ms9为单位连续可调。该选项只有整定在总开关位置才有效。8).电流互感器：该选项可以设置电流互感器的额定值，根据馈电开关所配电流互感器或铭 牌所示额定电流值定。低压馈电开关常用互感器规格为200A,400A,630Ao保护装置电流设 定一般以电流互感器为额定电流，整定倍数用户自行设定。9).额定电压：该选项可以设置电压互感器的额定值，根据开关一次侧电压等级可以选择 660V,1140Vo出厂设置在V40V上。10).开关类型：该选项可以根据开关使用情况将保护装置设置为总开关或分开关。设为分开关时，可以实现漏电闭锁和选择性漏电保护。设为总开关时，仅有漏电闭锁保 护和漏电保护。出厂设置在总开关。11)平衡：该选项可以根据需要设定为“开”和“关”。设定为“开”时如果发生三相电流 不平衡时可以实现延时分闸，延时时间从5秒到120秒连续可调，步长5秒。设定为“关”时，将不检查三相电流不平衡。12).断相延时：该选项可以设置断相延时的时间，从5秒到120秒连续可调，步长为5秒。13).欠压延时：该选项可以设置欠压延时的时间，根据实际需要可设为15秒连续可调，步长1秒。14)过压延时：该选项可以设置过压延时的时间，根据实际需要可设为关闭或打开，打开时 延时在13秒连续可调，步长1秒。当电网电压高于额定电压的15%时进行过压保护。14).短路保护：该选项可以设定为“幅值”和“相敏”。设定为“幅值”如果电流超过设定 值将立即跳闸，设定为“相敏”时，如果电流超过设定值，还将检查功率因数是否超过设定 值，如果大于设定值将立即跳闸，否则将会延时跳闸。15).功率因数：该选项可以设定相敏保护的功率因数的大小，与短路保护选项配合使用。当短路保护设定为幅值时，该选项不起作用。当短路保护设定为相敏时，发生相敏短路时 将会按设定值跳闸。16).10门限值：当“网络设置”选项设定为“通用”时，总分开关将会按零序电流互感器 的幅值来实现漏电保护，当零序电流互感器的幅值超过设定值时，会实现漏电保护。当网络 中有分布电容时，会使零序电流互感器的幅值提高，因此在网络分布电容增加时应适当提高 10门限值。该选项可以设置为2-99mA,需要注意的是，10门限值不能设置过小，否则可能 产生误动。17).漏电系数：该选项可以设定总分开关的跳闸系数，当设定为总开关时，如果测量电阻 显示值超过设定漏电系数值时，将会实现漏电跳闸；当设定为分开关时，如果是负载侧发生 漏电，测量电阻显示值超过设定漏电系数值时，将会实现选漏跳闸，如果是电源侧漏电则不 跳闸。该选项只有“网络设置”选项设定为“单机”或“多机”时起作用。当“网络设置”选项设定为“通用”时，漏电系数选项不起作用18)本机地址：该选项可以设置通讯的地址。该选项用于联网通讯时的开关定位。19).波特率：该选项可以设置通讯传输速率。20).设置密码：该选项可以设置和改变密码，出厂时密码设置为“0000”，当密码为0000 时可进行任何操作，而不需要输入密码。当改变密码时，在进行相关操作时会提示“密码错 误！”，要求输入密码，只有正确输入密码时才能进行相关操作。6进入“查询记录”屏：在主选菜单屏下，按上移/下移键到“查询记录”上，按确认键，进入查询记录屏，其 显示如下。“查询记录”窗口可显示本机记录的配电装置最近100次故障跳闸的原因及发生 时间(月日时分)1003：过载05-28 12：54：3404：漏电05-29 08：02：23进入“查询记录”窗口时，显示最后的两条故障记录，按上移/下移键翻页，按确认键 返回主菜单。故障信息掉电后可永久保存。7进入“查询累计”屏：进入“查询累计”窗口时，显示当前工作累计时间，当前合闸次数，有功电度数，只有 当电池没有电时记录被清零；按复位键返回主菜单。显示如下。时次度据数 计累作闸量 工合电0000000300000001000000238进入“试验”屏：在主选菜单屏下，按上移/下移键到“试验”子菜单上，按确认键进入试验屏，输入电 流或电阻值，其显示如下：在显示故障信息后，馈电开关将跳闸，并显示“跳闸”字样。如果输入实际跳闸电阻值,开关设置在总开关位置时，保护器会跳闸。输入过载、短路电流值时保护器也跳闸。注：所有试验项目仅作为保护装置软件测试使用，不能作为判断馈电开关工作正常的依 据，判断工作正常必须通过馈电开关一次侧直接送故障电压信号做仿真试验。选择试验项目 漏电（k）00过流（A）00进入“试验”窗口时，显示试验项目，按上移或下移键可改变项目；闪烁项为当前选项,按确认键将进入指定项目的模拟试验，进入后，闪烁位为当前的调整位；按复位键可改变 调整的数字位；按上移/下移键可改变该位的数值；按确认键保存改变的数据并返回工作屏。显示如下：选择试验项目 漏电（k）000|过流（A）00当进行漏电试验时，先设定好漏电电阻，再按确认键，如在跳闸值内就能跳闸。显示如 下：电阻：01k电压：660V _电流：00A05-28 12：00：0011当进行过载试验时，先设定电流值，再按确认键，显示如下:绝缘电阻：999k过载计时9：60电流：600A05-28 12：00：00如果设定电流超过载电流,显示倒计时，延时时间到时显示如下：过载故障！999k 过载计时f：00电流：605A 验05-28 12：00：00报警后显示并记录故障信息，并且显示“跳闸”字样。如果开关合闸状态时能跳闸，只 有进行复位操作才可恢复正常。按复位键返回主窗口。注意故障报告屏是锁死状态，只有按复位键或重新上电才能返回主窗口。（故障情况已 记忆），注：所有试验项目仅作为保护装置软件测试使用，不能作为判断馈电开关工作正常的 依据，判断工作正常必须通过馈电开关一次侧直接送故障电压信号做仿真试验。为方便工 人试验，本馈电开关隔爆外壳上设置有漏电、过流试验按钮，只需在合闸后按试验按钮即 可以真实的模拟故障试验，确保开关的安全使用。9进入“输入密码”屏：在主选菜单屏下，按上移/下移键到“输入密码”上，按确定键进入“输入密码”窗口，其显示如下。输入密码0000进入“输入密码”窗口时，闪烁位为当前的调整位；按确认键可改变调整的数字位；按 移位键可改变该位的数值；按确定键保存改变的数据并退出。当设置密码为“0000”时，表示系统无密码限制，可进行任何操作。当设置为其他任何 数时，必须输入相同的密码才可进行有关操作。出厂时设置为“0000”。注意：密码功能在“设置参数”菜单中设置，密码功能打开后，在进行“设置时间”，“设置参数”，“删除记录”操作前必须输入密码，密码输错就会提示“！密码错误”并自动 退出，只有密码拥有者才能往下操作。10进入“设置
