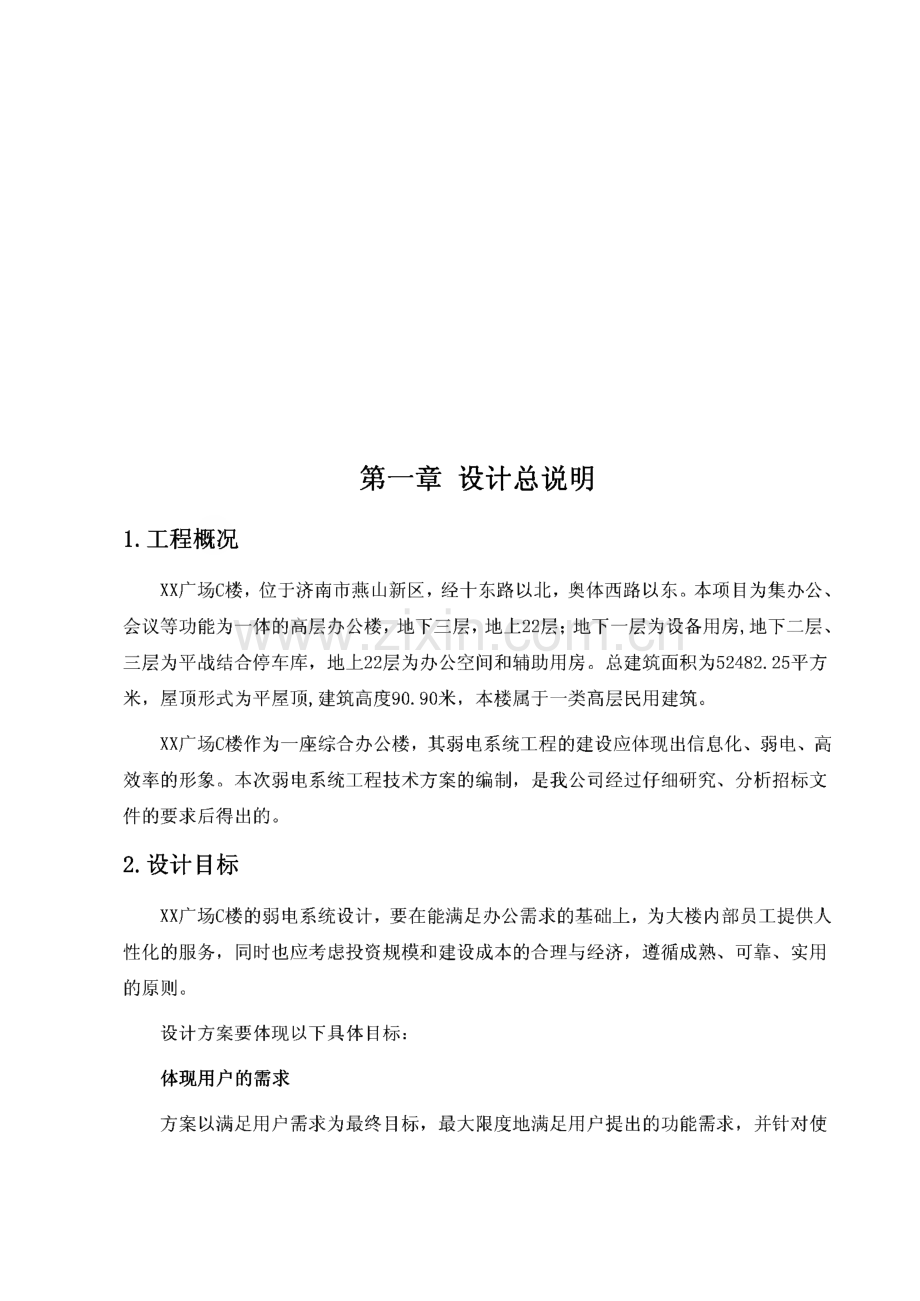

第一章设计总说明1.工程概况XX广场C楼，位于济南市燕山新区，经十东路以北，奥体西路以东。本项目为集办公、会议等功能为一体的高层办公楼，地下三层，地上22层；地下一层为设备用房，地下二层、三层为平战结合停车库，地上22层为办公空间和辅助用房。总建筑面积为52482.25平方 米，屋顶形式为平屋顶，建筑高度90.90米，本楼属于一类高层民用建筑。XX广场C楼作为一座综合办公楼，其弱电系统工程的建设应体现出信息化、弱电、高 效率的形象。本次弱电系统工程技术方案的编制，是我公司经过仔细研究、分析招标文 件的要求后得出的。2.设计目标XX广场C楼的弱电系统设计，要在能满足办公需求的基础上，为大楼内部员工提供人 性化的服务，同时也应考虑投资规模和建设成本的合理与经济，遵循成熟、可靠、实用 的原则。设计方案要体现以下具体目标：体现用户的需求方案以满足用户需求为最终目标，最大限度地满足用户提出的功能需求，并针对使 用的特点，确保实用性。先进性和开放性在总体设计XX广场大楼的弱电系统时，应采用本领域的先进（主流）技术和产品，适当超前设计。同时要充分考虑信息发展规划，使其成为整个信息高速公路的一个结点,开放性的融入国内外信息网络。全面性和可扩展性充分考虑XX广场C楼整个弱电系统所涉及的各子系统信息共享的需要，保证整个弱电 系统总体结构上的合理性，各个子系统分散控制、集中统一管理。总体结构具有可扩展 性，使整个弱电系统可以随着技术的发展和进步，不断得到充实和提高。标准化和结构化方案要依照国家的有关标准进行设计，还要根据XX广场C楼弱电系统总体结构的要 求，各子系统的标准化和结构化，应是当今最新技术的体现。安全性，可靠性和容错性整个信息弱电系统，必须要具有极高的安全性、可靠性和容错性。系统必须考虑24 小时连续、稳定、可靠的运行，保障XX广场C楼的人身、财产、重要资料、机要部门的安 全。便利性和服务性适应多功能、外向型的要求，提供便利和舒适，达到提高工作效率、节省人力及能 源的目的。对于来自XX广场C楼区域内外的各种类型的信息予以收集、处理、存贮、传输、检索和提供决策的能力，为大楼的拥有者及其用户提供最有效的信息服务，并提供高效、舒适、便利和安全的工作环境。经济性在实现先进性和可靠性的前提下，达到功能和经济的优化设计。兼容性在方案设计中，要充分体现不同生产厂家，不同类型的先进产品，可以使用在XX广 场C楼区域弱电系统中，达到充分兼容。3.设计指导思想我公司针对XX广场C楼的设计遵循“安全、高效、舒适、节能”的设计原则，在满足 大楼办公的需要的同时为员工提供良好的工作环境。XX广场C楼的弱电系统是以信息通信自动化、楼宇管理自动化、办公自动化为基本结 构，将多种现代技术融入现代建筑之中。为此，弱电系统应具有先进性、实用性、可靠 性、可扩展性及易维护性，并具有最优的性能价格比，给客人以安全、舒适、快速、便 捷的入住环境，体现信息高科技带给工作人员的效率与舒适。在总体设计中我们将着重考虑以下要素：充分考虑业主目前的使用需要；要有发展的、长远的规划设计意识；采用先进、成熟、主流的技术与产品；遵循“安全、高效、舒适、便利”的原则；节省投资，做到技术先进，投资合理；参照二OO六年国家关于智能建筑设计发布的智能建筑设计标准（标准号为：GB/T 50314-2006）,我们对XX广场C楼的弱电系统工程的设计提出如下总体设计思路：方案要具有先进性和适当的超前意识；从可持续发展的角度考虑远期目标，留有发展的空间和技术的可能性；在全球倡导可持续发展战略的今天，根据国家的能源政策，节约能源、合理利用能源 应该是我们本设计的考虑重点，充分考虑节能设计。4.设计依据整个建筑的弱电系统按弱电建筑的设计标准建设，建成一个既符合办公管理、业务 处理的需求，同时又将智能楼宇技术融为一体的现代化建筑。完善的设计方案要有坚实的设计依据和基础，我们的设计人员严格遵循以下两个方面的设计依据：1)XX广场C楼弱电系统工程招标文件及答疑文件2)国家关于智能建筑设计的规范和标准智能建筑设计标准GB/T50314-2006民用建筑电气设计规范JGJ16-2008综合布线系统工程设计规范GB50311-2007 综合布线系统工程验收规范GB50312-2007 安全防范系统技术规范GB50348-2004 入侵报警系统工程设计规范GB50394-2007视频安防监控系统工程设计规范GB50395-2007出入口控制系统工程设计规范GB50396-2007电子信息系统机房设计规范GB50174-2008有线电视系统工程技术规范GB50200-94厅堂扩声特性测量方法GB/T4959-1995 厅堂扩声系统设计规范GB50371-2006 建筑物防雷设计规范(2000版)GB50057-94火灾自动报警系统设计规范GB50116-98建筑物电子信息系统防雷设计规范GB50343-2004 L ED显示屏通用规范SJ/T11141-2003 防静电工程技术规范(DGJ08-83-2000)智能建筑施工及验收规范(DG/TJ8-601-2001)智能建筑评估标准(DG/TJ08-602-2001)建筑电气工程施工质量验收规范(GB50303-2002)注：某些技术规范国家未统一规范的以山东省地方及行业标准设计。5.本次设计范围及各子系统设计说明根据对招标文件本次弱电系统工程第二标段包含以下4个子系统：1、安全防范系统2、智能卡系统3、机房工程4、对讲机信号覆盖系统5.1 安全防范系统安全防范系统主要包括视频监控系统、入侵报警、电子巡更三个子系统。视频监控系统采用矩阵控制+数字存储方式，便于今后监控图像的保管需要。监控 中心设置在地下一层的消防监控室。视频监控系统与报警系统联动，能够根据需要自动把现场图像切换到指定的监视器 上显示，并自动录像和复核图像；结合入侵报警系统防止在工作时间内、外有非法的事 件发生，在第一时间内通过报警系统、紧急求助系统提醒有关人员核实重要区域内的活 动，同时结合视频监控系统采用联动控制，对报警发生后的现场状况进行自动切换并监 视与记录，作为后期处理的依据。图像存贮系统采用嵌入式数字硬盘录像系统，选用图像压缩技术为H.264限定码流、H.264可变码流的16路全实时硬盘录像机。根据设计原则，录像系统完成对指定部位图像 的记录，记录保存时间为30天。系统主要对地下停车场、园区出入口及广场、大楼主要出入口、门厅、重要通道、主要走廊、重要机房、电梯前室、电梯轿厢等重要部位共设置摄像机192个，室外彩色快 球摄像机2个，室内彩色快球摄像机28个，低照度彩色枪式摄像机50个，彩色半球摄像机102个，电梯专用摄像机10个。入侵报警系统由报警主机、报警探测器和传输线路等组成，入侵报警系统采用被动 红外/微波双鉴探测器和手动报警按钮两种报警方式，主要在领导办公室设置紧急报警按 钮；在一层二层出入口、各楼层出入口设置红外/微波双鉴探测器。本系统共设吸顶双鉴报警探测器55个、壁装双鉴报警探测器4个，报警按钮46个。通过入侵报警主机的集中管理和操作控制，如布、撤防等，构成立体的安全防护体 系。当系统确认报警信号后，自动发出声、光报警信号，提示相关管理人员及时处理报 警信息，并通过与视频监控子系统的联动等功能的实现，达到很高的安防水平。巡理管理系统大楼内的地下停车场、走廊、楼梯口处设巡更点，共设置122个巡更点,共配置3个巡更棒。巡更系统的管理主机设置地下一层的消防控制室内。5.2智能卡系统“智能卡”系统，主要包括了门禁管理、电梯控制系统、消费管理系统、停车场管 理等系统。以感应IC卡为媒介，通过计算机和通信技术为手段，将大楼内的各项设施连 接成为一个有机的整体，用户通过一张卡便可完成通常的资金结算和某些控制操作，如 用卡开启通道门禁，考勤，停车场出入等各项活动。从而不必像以往携带多把钥匙开门，去各个对应部门等繁杂的操作，真正实现“一卡通”。门禁点：设置于地下停车场电梯厅入口、一二层入口、机房等处，共设置20套。采 用扩展型门禁网络结构，TCP/IP和RS485混合通信方式，利用TCP/IP协议特点确保通信 速度，保证数据传输的即时性。电梯控制系统：在大楼10部电梯内安装读卡器和电梯控制器，只有刷卡才能操作电 梯键盘。通过软件授权不同到层权限，实现到层限制，无卡、无权限卡不能乘电梯，使 大楼内的安防管理达到一个更高的层面。各电梯控制器通过RS422总线连接，然后接入 电梯主控器，转换为TCP/IP协议，接入大楼网络。停车场：设置1套（一进一出）停车场管理系统，在车辆出入口设置自动道闸，并设 置车辆引导系统和自动出卡机，可以自动显示空闲车位位置。停车场系统通过光纤收发 器接入大楼网络与管理中心连接。消费：设置电子消费系统，数量暂定为6台。5.3机房工程本设计含以下机房：地下一层电信中心（70 m?）、消防控制室（90 m?）。机房设计内容包括：机房装修、供配电系统、UPS不间断电源系统、防雷接地系统等 内容。地面满铺600*600抗静电活动地板，铺设高度距地300mm,地面做防尘处理，铺设 静电泄露地网，通过静电泄露干线和机房安全保护地的接地端子封在一起，机房内部防 静电地板需做等电位体，整个地板通过导线连成一个金属整体，并与等电位接地箱连接。吊顶采用600*600*0.8mm微孔吸音铝合金天花吊顶。采用钠钾防火玻璃隔断进行分割。墙面用质量优良的彩钢板，厚度不低于0.6mm。轻钢龙骨夹层内加装50MM岩棉保温 层。机房所有管线穿墙处做防火封堵处理。照明采用600mmX 1200mm三管金属格栅灯，由市电供电。其中一管作为应急照明用，市电正常时由市电供电，当市电断电时可自动切换到UPS供电。地下一层电信中心配置一台30KVA的UPS电源，地下一层消控中心配置一台20KVA 的UPS电源，电池组按照后备时间30分钟设置，为网络设备和安防设备提供不间断电源。在配电柜内安装二级防雷模块。本设计采用联合接地，接地电阻值不大于1Q。5.3对讲机信号覆盖系统对讲系统解决内部通讯盲区，并方便服务人员、管理人员、物业管理人员、维修人 员、保安等人员的双向呼叫联系，有效的改善通讯质量。本设计只考虑地下室部分。无线对讲系统由中继基站、天线（吸盘天线）、馈线、定向耦合器、功率分配器等组信号源设备安装在大楼机房内，馈线从弱电桥架引出。分布端主馈线由中继台引出，到功分器，由功分器铺设电缆至各天线。6.结束语我公司在多年工程实践的指导下，针对XX广场C楼弱电系统工程的特点，精心设计 了弱电系统方案。我们相信，只要我们本着高度的责任心，精心协力，在各方的配合支 持下，最终一定能满足业主对弱电系统的各种要求，为XX广场C楼早日成为具有先进水 平的高标准现代化大楼做出贡献。第二章安全防范系统L概述随着社会经济的发展和高新技术的日新月异，以防盗报警及闭路电视监控为主的安 全防范系统日益成为智能大楼、智能小区、会展中心、文体场馆等公共设施智能化弱电 工程不可缺少的组成部分，是智能建筑内加强管理和安全防范的一项重要措施。本方案将针对XX广场C楼设计安全防范系统，作为山东省的重点项目工程之一，XX 广场C楼使用上将面向公众和社会，内部又有许多重要场所，其对安全防范的要求较高。本方案将根据XX广场C楼的不同防范区域按照相应的防护要求，本着因地制宜、积极稳 妥、注重实效、严格要求及保密的原则，着眼于实际，为切实提高工作效率、创造安全 环境，实现“科技管理”的目标而设计大楼的安全防范系统。我们将从XX广场C楼的实际需求出发，通过严谨的设计和施工，建立起高效的、全 方位、全天候的、立体化的安全防范网络，使整个大楼及周边区域处在严密监控之中。安全管理人员通过此高科技手段，能实时掌握大楼内部及附近区域的人流、物流的动态 变化，能随时记录、调用有关信息，能进行有针对性的管理，同时还可通过系统掌握的 信息与其它智能化相关系统联动，起到确保整个大楼的安全和正常运转的作用。系统应采用先进、成熟的技术，使系统可靠、实用、独具特色，同时引入集中与分 散的控制管理模式，力求最大程度的为管理者提供方便，并可以与大楼的其它弱电系统 相衔接，因此系统应具备开放性、可扩展性及兼容性，并是一个高可靠、容错的系统，以减轻管理者的压力。另一方面，从系统投入上考虑，设计施工过程中尽量提高性价比。2.需求分析XX广场C楼作为一幢以办公为主的大楼,安全防范系统的主要目的是通过视频监控、防盗报警、巡更等既可独立运行，又可统一协调管理的多功能、全方位、立体化安防自 动化管理系统，从而建立起一套完善的、功能强大的技术防范体系，以满足本工程对大 楼安全和管理的需要，配合人员管理，实现人防与技防的统一与协调。一个优秀的智能化系统必然包括一个安全、可靠、高效、符合人性化的安全防范系 统。对大楼内部区域，采用报警探测和摄像监控相配合，辅助以巡更，通过人防和技防 的结合，实现区域安全。根据上述分析及招标要求，本工程安全防范系统将按以下几个子系统为主设计：（1）视频监控系统；（2）入侵报警系统；（3）电子巡更系统；安全防范系统监控中心统一设在地下一层的消防控制室。3.设计依据3.1 标准及规范 智能建筑设计标准GB/T50314-2006民用建筑电气设计规范JGJ16-2008安全防范系统技术规范GB50348-2004入侵报警系统工程设计规范GB50394-2007 视频安防监控系统工程设计规范GB50395-2007 出入口控制系统工程设计规范GB50396-2007电子信息系统机房设计规范GB50174-2008有线电视系统工程技术规范GB50200-94建筑物防雷设计规范（2000版）GB50057-94XX广场C楼弱电系统工程招标文件、答疑文件3.2设计思想本方案设计将着重从以下原则出发：兼容性：本方案所设计的安全防范系统应是一个相对开放的系统，不同产品之间 应有相对的标准接口，为满足各系统之间的联动或系统集成需要，设计应以符合国际标 准或国际流行标准为原则；先进性；整个系统选型应与同类产品技术发展趋势相吻合，保证系统整体的先进 性、技术寿命及后期投资的可延续性；实用性：系统应着重解决安全防范的主要实际问题，力求实用，做到操作尽量简 单直观，维护方便；可靠性：选择系统及设备时，不能一味地追求设备的先进性，更重要的是考虑其 技术的成熟程度，还必须采取多种措施考察系统的可靠性，使其长期地发挥其功效；模块化：系统应满足在扩充及更换部分设备时的通用性及可替换性；可扩容性：系统的设备配置及选型，应允许再扩容，而且做到随着技术和形势的 发展扩容升级简便。3.3设计遵循的技术要点(1)电视监控系统。一般情况下摄像机采用定焦距、定方向的固定安装方式，在光照度变化大的场所 应选用自动光圈镜头并配置防护罩，大范围监控区域宜选用带转动云台和变焦镜头的摄 像机；。传输到中心控制室的图像信号应在工作时间内长时间录像或对现场报警图像信号 进行实时录像。夜间防护目标的平均光照度在10-401X范围内，摄像机的灵敏度应能适应防护目 标光照度的变化；。电视监控系统图像信号的技术指标应不低于下表1的要求;。电视监控系统的图像质量要求：在摄像机正常工作条件下，评定图像质量的主观 评价度按GB7401的规定进行，评分的等级采用五级损伤制，图像质量应不低于下表2的 4级要求。表1：图像信号技术指标项目指标度复合视频信号幅度lVp-pO.3Cp-p黑白电视水平清晰度2400TVL彩色电视水平清晰度25270TVL黑白电视灰度等级信噪比238dB表2：图像质量评分等级（2）报警探测器图像等级图像质量损伤主观评价5不察觉4可察觉，但并不令人讨厌3有明显察觉，令人感到讨厌2较严重，令人相当讨厌1极严重，不能观看。报警探测器必须符合GB10404.1的技术要求；。入侵探测器系统在其防范区域内，当入侵发生时不应发生漏报警；。复合入侵探测器，只能视为一种原理的探测装置；（3）报警控制设备报警控制系统应具备以下功能：。自动接收用户终端设备发来的所有报警信号，并在报警器主机屏幕上实时显示,同时发出声、光报警；。对用户状态进行巡检、定期检测和对用户终端设备进行监控编程；。有多个数据输入、输出接口；。有较强的容错能力，有在线帮助能力；。与电视监控的联动。提供图形显示接口。4.方案介绍4.1 视频监控系统设计在整个大楼安防系统中，闭路电视监控系统共设置摄像机192个，室外彩色快球摄像 机2个，室内彩色快球摄像机28个，低照度彩色枪式摄像机50个，彩色半球摄像机102个,电梯专用摄像机10个。4.1.1前端摄像机布置及布置说明（1）摄像机布点本设计中，摄像机布置将主要考虑室外南区园区、南区地下停车场、C楼主要出入口、大厅、电梯厅、等公共部位的监视和监控，通过对建筑结构和用户需求的分析，我们合 理的设置监控点位。根据XX广场C楼的实际应用环境，根据不同场所，应设计采用不同类型的摄像机，摄像机配用的镜头也应同样充分考虑周围环境的影响。本设计摄像机布置情况如下：A）地下层：地下二、三层为停车区，地下一层主要为机房区，地下层光线相对较暗，应设置照 度较低的摄像机。本设计在楼梯口、电梯厅、走廊、车道等设置低照度彩色枪式摄像机,在照度较低的情况下会自动转换成感光能力较强的黑白模式，分辨率也会加强，可达480 线/0.1L UX。在停车场内部，设置一定数量的快球摄像机。快球摄像机均选用彩色低照度转黑白 摄像机。使摄像机在低照度自动转换为黑白模式，摄像机在黑白模式时对红外线感应能 力较强，使画面变得清晰，更有利于监视。上述摄像机中，快球摄像机一般采用支架安装,摄像机可手动/自动对焦，正常模式l.OL ux在日夜黑白模式下可以低达0.lL ux,360度 连续旋转，180度自动翻转，可兼顾的地方比较多；B）一层：在北入口大堂设置一体化快球摄像机。支架壁装，手动/自动对焦，正常模式1.OL ux 在日夜黑白模式下可以低达0.IL ux,360度连续旋转，180度自动翻转，用于实现大面积 监控功能。在一层的各出入口、电梯厅、楼梯口等部位设置彩色半球摄像机，选用内置6nmi定 焦自动光圈镜头的一体化摄像机；0二层：在南入口大堂设置一体化快球摄像机。支架壁装，手动/自动对焦，正常模式1.OL ux 在日夜黑白模式下可以低达0.IL ux,360度连续旋转，180度自动翻转，用于实现大面积 监控功能。在二层的各出入口、电梯厅、楼梯口等部位设置彩色半球摄像机，选用内置6nmi定 焦自动光圈镜头的一体化摄像机；D）三层至二十二层：主要在电梯厅、楼梯口、楼梯前室、电梯口等处彩色半球摄像机，选用内置6nmi定 焦自动光圈镜头的一体化摄像机，用于观察各通道、电梯厅的出入人群。E）电梯整个大楼共有10台电梯，在每个电梯轿厢内设置电梯专用彩色摄像机，共10台，用 于监视电梯轿厢内情况。F）室外园区南区园区主要出入口选用适合在光照条件苛刻使用的超低照度彩转黑日夜转换摄像机，这些摄像机采用这部分摄像机立杆安装，充分考虑接地和供电要求。在室外区域的广场等选用室外一体化快球摄像机，可实现彩色/黑白画面模式切换，白天光照度充分使用彩色画面模式，晚上光照度低时使用黑白画面模式，更适合24小时 全天候室外监控的要求。这部分摄像机立杆安装，并充分考虑接地和供电要求。4.1.2前端摄像部分的设计（1）摄像机选用原则：前端摄像机是整个安全防范系统的原始信号源，摄像部分的好坏及它产生图像信号 的质量将影响整个系统的质量，结合招标文件提出的要求，我们在选择摄像机时按照以 下原则:室内一体化球型摄像机电视水平线N 480线，照度WO.1L UX/F 1.2；彩色半球摄像机的电视水平线2460线，照度W1L UX/F L 2；相关的灯光设置要求能达到上述摄像机照度参数要求。（2）摄像机配置说明本方案监控系统摄像机共设置摄像机192个，包括室外彩色快球摄像机、室内彩色快 球摄像机、低照度彩色枪式摄像机、彩色半球摄像机、电梯专用摄像机等多种不同类型 的摄像机。以下对摄像机的配置作简要说明：一体化块球摄像机主要用于从大范围、大角度、高空、预置点的方式实时、快速监 控室内、外开阔区域。本方案室外部分选用Honeywell 一体 化球机HSDN-251PS配置室外护罩支架，用于周界监控或广 1k场监控。HSDN-251Ps为黑白/彩色低照度自动转化球机，480 线，彩色llux/黑白0.llux,内置25倍光学放大镜头，8 倍数字变焦镜头，焦距为3.8mnT95nlm,内置全方位云台、解码器，360旋转,180自动翻转，240个预置位可以按 照实际情况，与报警系统进行联动设置，具有超时和加电自动恢复功能。室内部分本方案选用Honeywell室内彩转黑一体化快球HSDN-251Ps用于车库、大厅 等的大范围监控，HSDN-251Ps为黑白/彩色低照度自动转化球机，480线，彩色llux/黑白0.llux,内置25倍光学放大镜头，8倍数字变焦镜头，焦距为3.8加95mm,内置 全方位云台、解码器，360旋转，180自动翻转，240个预置位可以按照实际情况，与 报警系统进行联动设置，具有超时和加电自动恢 复功能。低照度彩色枪式摄像机主要用于地下室无 I 1吊顶区域和室外道路，本设计选用Honeywell的HCC-645P,该摄像机采用1/3英寸SON Y行间转移彩色CCD,通过DSP处理以达到高画质图像,超低照度o.llux（F 1.2,30 IRE）,信噪比大于50dB,孔阑校正技术使图象边缘清晰，快门1/501/100,000秒（10步）,分辨率达480线。彩色半球摄像机主要用于公共走廊，电梯厅、楼梯口、出入口，因此本设计选用 Honeywell的内置镜头的HDC-505P-60,HDC-505P-60采用1/3英寸SON Y隔行扫描彩色 CCD,内置4nlm-9mm变焦自动光圈镜头，分辨率达480线，最低照度0.5L ux,信噪比大于 48分贝，通过A TW技术真实地还原色彩，通过数字信号处理电路获得高清晰的图像，自 动背光补偿，自动增益控制（开/关），机械特性：水平角度调整0-360,垂直角度调整 0-60 o电梯专用摄像机选用Honeywell公司的彩色半球摄像机HDC-505P,最低照度为0.5L UX,水平清晰度为480线，内置定焦镜头，足以满足电梯轿箱的应用。（3）摄像机镜头配置说明本设计所选用摄像机均为内置镜头具体如下：1）室内彩色一体化快球摄像机HSDN-251PS：3.8mm95mm焦距镜头2）彩色低照度枪式摄像机HCC-645P：3mll变焦距镜头3）彩色半球摄像机HDC-505P-60：6nlm定焦距镜头4）电梯专用彩色半球摄像机HDC-505P：3.Omm/6.0mm焦距镜头镜头焦距具体计算：镜头焦距F二物体距离（m）*CCD高度（mm）/物高（m）在深化时定焦镜头的选用根据实际情况及上述公式进行具体计算后选定镜头。4.1.3中间传输线路设计中间传输线路是指将前端设备的信号传输至中心控制设备的各类线路，这部分的造 价虽小，但关系到整个电视监控系统的图像质量和使用效果，因此要选择经济、合理的 传输方式。本设计采用SYV75-5型同轴电缆进行视频信号的传输。水平电源线采用RVV2*1.0型 电缆，主干电源线采用RVV3*1.5型电缆。高速球、云台摄像机控制线采用RVVP2*1.0型 屏蔽线。摄像系统视频线、控制线、电源线及防盗探测器报警信号/电源线采用预埋管、弱 电桥架进入消防控制室。消防控制室设在地下一层，在机房内铺设静电地板，线路以地 槽的形式进入监视器组合柜和操作台。系统采用集中供电方式，摄像机电源由中心机房的集中供电。在楼层弱电间设置电 源箱（见系统图），监控报警配电箱电源由UPS机房引到相应各弱电井的UPS配电箱引出，电源经配电箱内电源适配器变压（整流）后引出至各安防点。在弱电井内，电源线管路单独敷设，与视频线路不共用管路（或桥架），进入各层弱 电井的监控报警配电箱后，由于摄像机电源一般要求为直流DC12V或A C24V,因此监控报 警用配电箱至各监控点电源线可以和视频线、控制线同管敷设。消防控制室至电梯机房摄像机线缆采用上述管线和管线敷设方式，在电梯机房内设 置转接盒，从转接盒至电梯轿厢内摄像机安装位置采用电梯专用视频线缆TSYV75-3+2*0.75扁型加抗拉钢丝电梯专用监控线,沿电梯控制线绑附至电梯轿厢安装位 置，或在制作电梯控制线扁带时一起做到扁带中（电梯电缆建议使用电梯厂家随缆，本 设计不含本线缆）。4.1.4系统后端设计（一）控制控制部分是整个闭路电视监控系统的核心部分,是 实现整个系统功能的指挥中心，主要实现的功能有：视 频信号的放大及分配，图像信号的校正与补偿，图像信 号的切换与记录，摄像机（包括云台）的控制等。闭路电视监控系统控制中心设在地下一层的消防 控制室内。主要设备包括：视频矩阵、主控键盘、录像 主机、电视墙等。本设计中，系统前端摄像机信号首先通过传输线路 输入视频分配器进行分配，分配器的一路进入数字硬盘录像主机，由数字主机进行多画 面分割显示、切换显示和24小时录像；同时另一路信号源输入到矩阵控制主机，通过矩 阵主机控制终端（包括主控键盘、多媒体计算机控制终端），实现各种控制功能，如将所 有调整正确相位的摄像机在场回扫期间切换到任意监视器，包括为每个视频输入（摄像 机）确定预设节目，然后调给任何一个视频输出（监视器）。系统还可通过操作人员资料 管理系统，根据操作员级别分设密码、授权范围、生效日期/时间及权限，非常利于管理。整个系统与报警子系统设置接口，接收来自报警系统的触发信号，完成联动控制，包括 自动切换报警画面、自动录像等。（1）主控设备介绍作为监视系统的心脏一主控设备我们选用美国Honeywell公司的VideoBiox系列 CCTV矩阵切换控制系统。Honeywell VideoBloX高性能视频矩阵系统是安防设备全集成 体系中的一员，是多系统跨技术整合框架下的重要装备。Honeywell VideoBloX是在嵌入 式环境下建造起来的，采用分层结构化设计准则，建立系统的全开放拓扑结构，为不同 品牌设备的接入提供便利，为多平台整合创造条件。Honeywell VideoBiox矩阵是基于微处理器的模块化的视频切换系统并采用先进的 贴片集成技术使得结构高度精密且性能稳定，VideoBiox使用简单，安装方便，可变的 模块化结构使其更加灵活，因此，适合于更宽范围的视频控制系统应用。高精密度的结 构设计，体积小巧，美观大方，并且模块化设计使VideoBiox灵活易用。同时，由于和Vista-250P报警主机通过计算机协议的便捷通讯，使得之间的一切前 端报警联动轻松完成，省略了传统矩阵和报警系统烦琐的继电器点对点联动模式，只需 在计算机上进行简单的拖拉关联，所有的联动关系将会设置完成，极大地降低了工程上 的工作量和维护上的难度，也为系统的升级，提供了便捷的可能。系统其它特点如下：（A）双机热备份VideoBloX采用高速嵌入式微处理器设计，保证了 VideoBloX系统具有强大的功能、高速的处理能力及超强的稳定性。VideoBloX系统支持双机热备份功能。在一个机箱内安装两块CPU模块及一个CPU 仲裁模块（A VBA RB）即可实现双机热备份。仲裁模块监测到主CPU模块失败后，系统会自 动切换到备用CPU模块。当然，一般情况下的单机箱及多机箱扩展系统中，只需要配置一块CPU模块，已经 能够满足足够的稳定性要求。（B）完善的保护电路设计VideoBloX具有完善的保护电路设计，系统具有极高的稳定性。现场所有输入、输出 视频信号及控制信号都具有一定的过压保护能力；现场供电电压较低时，电源监控电路 会自动复位相关模块；看门狗电路检测到CPU的异常操作后会自动复位本地CPUo（O独有的视频增益调节功能VideoBloX提供了 8、16路带字符和不带字符叠加的视频输出，每一路具有输出视频 信号的保护及增益调节、高频提升功能。支持热插拔。叠加字符为英文字符，12行，每行24个字符，显示实时时钟，可以设定字符格式。（D）方便易用的管理控制方式键盘或图形控制软件均可实现整个集成化视频系统的全部控制功能。（E）系统扩容能力强Honeywell VideoBiox可进行跨区域间联网，CPU之间可进行通信，支持99个网络 节点，每个节点最多可级联达4080X256,每个节点间可用键盘/软件双向控制及视频双 向传输。（2）设备配置本设计中监控系统有192个摄像机输入，我们选用的是208路视频输入和16路视频 输出的VideoBiox视频矩阵。系统的基本构建包括CPU控制模块、输入模块、输出模块、电源、机箱等。VideoBiox视频矩阵的模块化可堆叠特点，特别适合于大型重点项目，或 者是需要分期分批建设的项目中，避免一次性过大投资。矩阵系统的周边配套设备配置如下:(A)图形化管理软件系统随机赠送1套VideoBloX图形化配置程序(VideoCF G)VideoBloX矩阵切换器随机配有图形化系统配置程序包一VideoCF G。VideoCF G以直 观而友好的图形界面，使得原先繁琐而难懂的系统编程变得简单而高效起来；并且，VideoCF G强大而灵活的宏编程功能可以轻松实现用户的许多个性化功能需求。在VideoCF G配置程序中，任意系统资源都可以方便地进行配置。例如：若想限制某 个用户切换某些摄象机、存储或调用预置位及控制某些录象机的权限，只需在VideoCF G 配置程序的相应复选框上点击取消选择即可；(B)GUI图形控制软件系统另外配置1套VideoBloX图形控制软件(A VBGUI),A VBGUI图形控制软件提供了 一个友好的人机界面，用户可以在形象而直观的地形图上轻松地实现整个CCTV系统的控 制。通过点击相应的图标，用户可以方便地选择想监控的楼层图，进行摄象机切换、云 台/镜头控制及DVR/VCR/画面处理器等设备的控制。系统报警后会自动弹出报警点所在的楼层图，同时发出报警的声光提示，报警图标 闪烁，提示操作人员进行警情处理。(C)主控键盘:系统配备1台HJC-5000型全功能系统键盘，用于系统控制。町C-5000为系统提供灵活,多样,方便的操作键盘，其根据人工学原理设计，为系 统用户控制摄像机，遥摄/倾斜/缩放装置(PTZ)、它控制运行序列并监视报警。调用和控制云台/高速球以及VCR,为硬盘录像机等第三方设备提供 最大程度的灵活性。HJC-5000内置固化管理软件及键盘可编程操作用于登录，管理及控制摄像机/监视 器/VCR/宏编程控制；(D)由于系统前端连接了多个一体化高速球摄像机，为此系统配备1套RS422进/RS422型协议转换器HVBPIT422,提供足够的控制网络转换接口。VideoBloX系统提供一个真正的视频系统集成解决方案一协议接口转换器（PIT）o通 过PIT-协议接口转换器控制球机和PTZ,每一个PIT支持32个设备。协议接口转换器使 得VideoBloX系统不仅可以兼容众多其他厂家的前后端外围设备，而且可以实现整个视 频系统外围设备的真正集成。系统设计的A VBPIT422转换VideoBloX的RS422输入协议为第三方PTZ/球机的 RS422/485 控制协议，比如：Pelc o D”、“P”，Burle,Diamond,Panasonic 协议等；（E）报警输入及输出针对与报警系统的联动，我们选择HVBI2c641报警接口模块，与报警系统实现联动。（二）显示系统共计设置12台20”监视器和2台42”液晶电视,矩阵输出接入12台20”彩色 监视器和2台42寸液晶电视进行切换显示。根据上述设计，矩阵主机要对监视墙提供14路视频输出，加上提供给多媒体计算机 的1路视频输出，整个矩阵主机输出共使用15路视频输出，这样的话，视频矩阵的输出 配置完全满足要求，因此次所选为模块化产品，后期扩展直接加输出板即可，且本主机 支持热插拔，扩展非常方便。硬盘录像及矩阵输出用监视器全部选用创维20寸M20L A彩色液晶监视器，该监视器 为最大分辨率1600*1200；可视角度170。/170,亮度500nit。所有的监视器（共12台20”彩色监视器和2台42寸液晶电视）设计组成的电视屏 幕墙，非常有利于保安人员对于视频信号的观察。通过控制台上键盘等相关控制设备，使操作人员和保安值班人员有一个舒适的操作和监控环境。（三）记录记录和查询是电视监控系统最重要的一部分，系统共设置12台海康威视型号为 DS-8016HC的16路数字硬盘录像主机，对所有视频进行多画面分割显视和24小时录像，并为每台录像机配置大容量硬盘，可实现连续录像30天。DS-8016HC数字硬盘录像机为H.264或MPEG4压缩，16路视频输入，PA L/N TSC可选,录像帧数为25帧/秒/路；可选择联动、定时和手动录像，支持时间/日期和字符叠加；可实现网络监听、监看、设置、录像、回放、云镜控制、日志查询；回放模式：多路同 时回放，局部放大和图像抓拍，支持水印功能，防止篡改图像；检索方式：以时间、摄 像机、事件及文件名检索；云镜控制：支持多种解码器协议及快球控制；支持功能：联 动、云台控制、远程监控、死机自动重启和来电启动。支持画面实时预览、录像及联动 录像；支持多种画面组合方式实时预览；支持不同色彩方案录像，支持正常和联动录像 不同录像帧数和清晰度；支持本地存储和网络传输双码流；时间进度条查询和文件查询 双模式；具备强大的文件系统管理功能；支持站点分布图功能和电子地图；（四）控制台及电视墙控制台放置在消防控制室内，本方案设计六工位操作台，分别作为监控、建筑设备 管理系统、集成、智能卡、信息引导的操作控制台。本方案设计的操作台的机械设计适 合中国人的身体特点和符合人体工学。各种设备的布置便于操作。控制台保证电气安全,设计时考虑美学、视觉特性和颜色、亮度等各方面的要求。控制台布线采用隐蔽式，电 源线和信号线分开铺设，并设有散热，防尘措施。电视墙柜体有12台20寸和2台42寸的液晶电视的柜体组成。结构为钢质模块式，并配备设备托板（架）。整体布局与单元应布置均匀，比例适当、协调、美观，整体色彩 应使视觉不容易疲劳。表面防腐层粘附牢固，不易剥落。4.1.5电视监控系统功能 摄像机分布于大楼的主要出入口、地下停车场及其出入口、电梯厅及楼梯口等处,范围涉及大楼内部的主要区域和重要部位，通过设于控制中心的大屏幕监视器，可以对 所有摄像机画面同时分割显示，对任意摄像机的内容进行全画面直观、实时的监视及全 画面录像，便于第一时间掌握控制区域现场情况；通过矩阵控制主机，可将所有调整正确相位的摄像机在场回扫期间切换到各个监 视器。可以为每个视频输入（摄像机）确定预设节目，然后调给任何一个视频输出（监 视器）并录像。通过数字硬盘录像机，可以对所有视频全天候24小时连续录像。多终端控制：采用多种终端，如键盘，多媒体计算机，用户可控制恒速和变速球 形摄像机、云台、电动镜头、辅助输出和多个预置点；摄像机环游序列可随时由操作员在计算机上定义，每次环游可设置多台摄像机的 一个序列，每台摄像机有单独的停留时间。同一台摄像机可多次进入环游。摄像机可按区分组，同时切换给相当的1组监视器。采用具有预置功能高速球摄像机，每台高速球摄像机最多可为240个预置位编制 程序。4.2防盗报警系统设计4.2.1系统组成防盗报警系统是安全防范系统中的一个重要组成部分，是一种先进的通用的现代化 的防盗监控系统，系统通过安装在现场的各类报警探测器获取报警信号，经过各种方式 传入控制设备，经处理后输出相应的报警信息。根据前面的分析，XX广场C楼防盗报警系统的规划应具有一定的前瞻性，而且至少 应从下述几点出发：1.小型化、美观与装修、环境协调统一的防盗报警探测器或其它防入侵设备、紧急 报警设备。2.防误报率高的探测设备，如双鉴或三鉴移动探测器；3.总线型报警主机，可扩展至少250路防区，总线拓展灵活，距离大于L 2Km；4.中心管理系统支持对多主机管理，可以实现多机统一管理。根据图纸、招标书要求和报警系统的相关设计标准，本方案防盗报警系统采用单机 可扩展到250个防区的Honeywell的V
