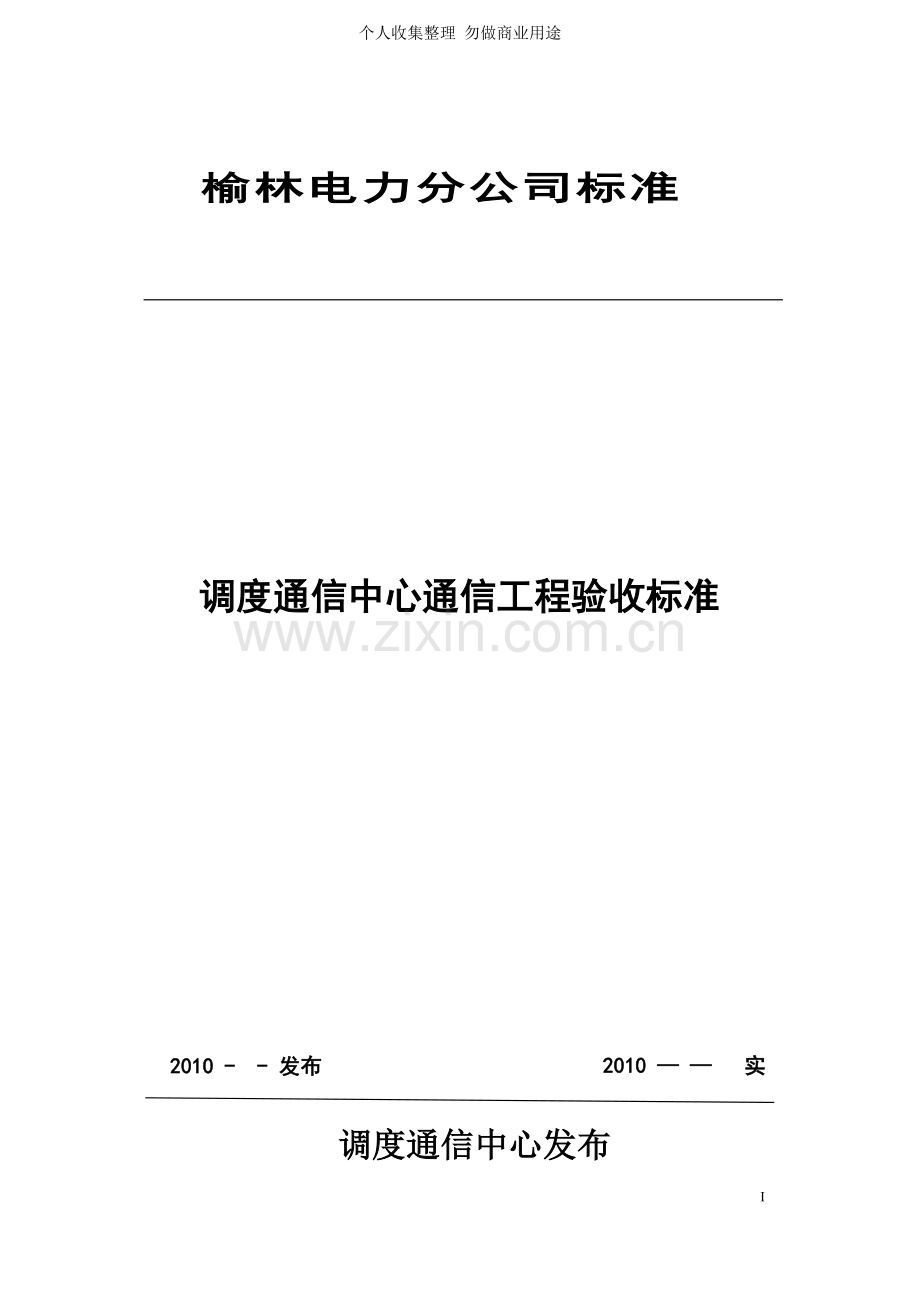

调度通信中心通信工程验收规范.doc

个人收集整理 勿做商业用途调度通信中心发布榆林电力分公司标准2010 实施2010 - - 发布调度通信中心通信工程验收标准44目 次前言31 范围42 引用标准43 工程验收组织和管理53。1 总则53。2 工程验收组织63。3 单项光纤、交换、载波通信工程验收程序73。4 随电网一次系统配套建设的光纤、交换、载波通信工程验收84 光缆线路验收84.1 总则84。2 验收内容94.3 OPGW线路104.4 ADSS线路135 光通信设备验收145.1 总则145。2 设备开箱检验155。3 SDH设备单机技术指标测试及功能检查155.4 SDH系统性能测试及功能检查195。5 SDH网管系统检查255.6 光放大器验收275。7 脉冲编码调制设备验收275.8 机架安装验收285.9 配线架安装验收296 电力交换通信工程验收296.1 总则296。2 验收内容306.3 开箱检验306。4 安装工艺检查306.5 功能检查与技术指标测试307 电力载波通信工程验收357.1 总则357.2 验收内容357。3 开箱检验367.4 安装工艺检查367.5 功能检查与技术指标测试368 通信电源系统验收378。1 总则378。2 验收内容388。3 开箱检验388.4 安装工艺检查388。5 功能检查与技术指标测试389 机房环境409。1 接地要求409。2 机房要求4210 工程文件验收4210。1 总 则4210。2 验收范围4310。3 编制要求4310.4 职责划分4310。5 移交44前 言为满足电力光纤、交换、载波通信工程验收工作的需要,规范工程验收、移交生产行为，根据榆林调度通信中心的要求，依据国家电网公司国电通信中心电力光纤通信工程验收规范初稿，特制订本标准.本规范的附录A、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录。本规范的附录B为资料性附录。本规范由榆林调度通信中心提出并归口.本规范起草单位：榆林调度通信中心本规范主要起草人：曹婷婷本规范由榆林调度通信中心负责解释。 1 范围1.1 本规范适用于新建、扩建和改建电力光纤、交换、载波通信工程，作为光缆线路、光通信设备、交换设备、载波设备及辅助设备和设施验收的依据.1.2 本规范未涉及的工程内容可参照国家及国际有关标准执行，其验收要求和测试指标项目由建设单位、设计单位、监理单位和施工单位共同协商确定.1.3 根据建设单位明确的建设管理模式和工程启动验收的总体要求，随电网一次系统配套建设的光纤、交换、载波通信工程，可参照本规范执行。1.4 光纤、交换、载波通信工程验收工作包括出厂检验和现场验收两部分。本规范规定的条款仅适用于现场验收部分。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。DL/T6021996 架空绝缘配电线路施工及验收规程GB501731992电气装置安装工程 35kV及以下架空电力线路施工及验收规范GBJ233-1990(110500)kV架空电力线路施工及验收规范YDN 099 1998 光同步传送网技术体制 YDN 105 1998 同步数字体系（SDH）复用终端设备测试方法 YD 5044 97 同步数字系列（SDH）光缆传输设备安装工程验收暂行规定YD 5080 99 SDH光缆通信工程网管系统设计暂行规定 YD/T 1167 2001 STM 64 分插复用（ADM)设备技术要求 YD/T 1289 2003 同步数字体系(SDH)传送网网络管理技术要求 第二部分：网元管理系统（EMS)功能 GB/T 16850.2 1999光纤放大器试验方法基本规范第2部分:功率参数的试验方法DA/T 282002 国家重大建设项目文件归档要求与档案整理规范GB/T 118222000 科学技术档案案卷构成的一般要求ITUT G.783（02/04） SDH设备功能块的特性ITU-T G。841(10/98）SDH网保护结构的类型与特性 ITU-T G.826（12/02)一次群速率或一次群速率以上国际恒定比特率数字通道的差错性能参数和指标邮电部电话交换机总技术规范书和附件.（GF002-9002。1.9002.4)GB/T 155421995 数字程控自动电话交换机技术要求DL/T 51572002 电力系统调度通信交换网设计技术规程DL/T 5461995 电力系统载波通信运行管理规程DL/T 51892004 电力线载波通信设计技术规程3 工程验收组织和管理3.1 总则3.1.1 工程验收主要工作内容 1 省公司或有关上级主管部门批准的设计实施情况。 2 工程进度和工程质量。 3 工程文件及归档工作. 4 做出工程验收结论并对验收遗留问题提出处理意见。3.1.2 工程验收主要依据 1 国家和行业标准。 2 省公司或有关上级主管部门审查批准的工程初步设计文件及审定概算。 3 设备招标技术规范书和采购合同。 4 工程建设单位与承接单位签订的合同或协议。3.2 工程验收组织3.2.1 验收工作可分为随工验收、阶段性(预)验收、竣工验收三部分。3.2.2 单独立项的新建和改、扩建光纤、交换、载波通信工程 1 随工验收由工程监理单位（或省公司通信主管部门)组织相关施工和运行单位在施工现场进行。 2 阶段性(预）验收由建设单位（或省公司通信主管部门)组织实施。 3 竣工验收由建设单位（或省公司通信主管部门）组织运行、设计、监理和施工单位成立的工程验收委员会负责组织实施。3.2.3 随电网一次系统配套建设的光纤、交换、载波通信工程随电网一次系统配套建设的光纤、交换、载波通信工程宜由通信主管部门负责组织实施. 1 建设单位整体委托承接单位进行建设管理的通信工程，验收工作根据工程启动验收委员会的统一要求进行. 1) 随工验收由工程监理单位组织相关施工和运行单位在施工现场进行。 2) 阶段性（预）验收由建设单位和承接单位组织成立通信工程验收组，开展通信工程的验收工作并配合电网一次系统的工程整体竣工验收，将验收结果报工程启动验收委员会. 3) 阶段性（预）验收深度应达到工程竣工验收的要求，原则上不再单独进行通信工程竣工验收。 2 建设单位委托承接单位进行通信工程安装调试施工及其组织协调工作。应按照工程启动验收委员会的要求，由工程任务承接单位准备所承接工程范围内的竣工文件，配合完成工程随工验收、阶段性（预）验收和竣工验收工作。3.3 单项光纤、交换、载波通信工程验收程序3.3.1 随工验收随工验收应在光缆、附件、设备和材料运抵现场后，按工程实施顺序对工程施工进度、施工质量、施工文件进行检查和验收。3.3.2 阶段性（预）验收 1 应具备条件 光缆线路和光纤、交换、载波设备安装、调试、测试基本完成，测试结果满足要求； 配套设施可正常投入使用; 工程文件基本整理完毕. 2 内容 检查工程完成情况、复核系统指标； 检查工程文件； 审议、通过阶段性（预）验收报告。 3 阶段性（预）验收通过后,系统进入试运行,试运行期间电路运行情况不计入运行单位的生产指标考核.3.3.3 竣工验收1 试运行结束、遗留问题处理完毕、工程文件整理齐全后可进行竣工验收。2 竣工验收内容包括： 抽查复核系统性能技术指标; 进行工程建设总结; 向生产运行单位办理正式移交手续; 移交工程文件; 签署竣工验收证书，竣工验收证书的具体内容要求见附录A。3 工程通过竣工验收后，电路投入正式运行。3.4 随电网一次系统配套建设的光纤、交换、载波通信工程验收3.4.1 根据电网工程建设的具体情况，在通过工程启动验收委员会组织的阶段性（预）验收后, 通信工程可不再单独进行竣工验收。3.4.2 电网一次系统启动调试期间新建通信系统出现的问题由工程建设单位负责解决。3.4.3 通信系统正式运行前，工程建设单位应按竣工移交要求向运行单位进行仪器仪表、备品配件等相关生产资料的移交,工程文件在一个半月内移交。电网一次系统转入正式运行后,通信系统随之转入正式运行。3.4.4 电网工程进行整体竣工验收前或在工程投入正式运行三个月内， 通信设备及其配套设备的维护管理、业务开通、故障处理等工作由运行单位负责,建设单位应配合运行单位进行故障处理。3.4.5 通信工程在通过阶段性(预）验收，投入正式运行后,工程的缺陷和遗留问题,根据工程启动验收委员会的意见，由建设单位和相关的责任单位负责处理解决。4 光缆线路验收4.1 总则4.1.1 本章适用于电力光纤复合架空地线(OPGW）和与电力线路同杆架设的全介质自承式光缆（ADSS）线路工程的技术验收工作。其他类型光缆线路工程的验收参照本规范及国家有关标准执行。4.1.2 本章只规范了光缆线路中通信部分的验收，对电力线路部分的验收按照输电线路验收的有关规定执行.4.1.3 光缆线路通信部分的验收范围为端到端光纤配线架(ODF）、OPGW、ADSS、导引光缆、接续盒的工程质量及工程文件。4.1.4 光缆线路验收分随工验收、阶段性（预）验收和竣工验收三部分。4.2 验收内容4.2.1 随工验收 1 按采购合同对运到现场的光缆及金具进行开箱检验,对与采购合同不符或损坏的设备要记录并取证（拍照或摄像）； 2 在光缆架设之前，应对每盘光缆进行单盘测量，测量结果应满足合同要求; 3 光缆、金具、接续盒及余缆架安装质量检查; 4 改造线路分流线安装质量检查； 5 导引光缆敷设安装质量检查。 6 ODF安装质量检查； 7 区段光纤全程衰减、后向散射信号曲线、色散指标测量.区段指相邻ODF之间的光缆线路。4.2.2 阶段性(预）验收 1 检查随工验收的各项质量记录及有关问题的处理情况； 2 根据施工图设计,复核光缆走向、敷设方式、接头盒设置和环境条件（如ADSS跨越公路、桥梁等安全距离）。 3 对中继段光纤指标进行抽测。中继段指相邻光通信站之间的光缆线路。 4 检查光缆线路配盘图. 5 检查工程文件的完整性、准确性。4.2.3 竣工验收 1 检查中继段光纤指标测量记录。 2 进行工程移交.4.3 OPGW线路4.3.1 开箱检验按采购合同对运到现场的光缆及金具进行开箱检验。光缆现场开箱检验项目记录见附录B表B。1，金具及附件现场开箱检验项目记录见附录B表B.2。 4.3.2 单盘测量光缆单盘测量包括对光缆盘长、光纤衰减和后向散射曲线指标进行测量,测量结果应符合合同要求。检验合格后，方可进行架设工作。光缆单盘测量记录见附录B表B.3.4.3.3 光缆架设质量检查 1 光缆架设后不得出现光缆外层单丝损伤、扭曲、折弯、挤压、松股、鸟笼、纤芯回缩等现象。 2 光缆弧垂允许偏差不得大于2.5%，大跨越弧垂允许偏差不得大于1.4.3.4 光缆配套金具安装要求 1 耐张预绞丝缠绕间隙均匀，绞丝末端应与光缆相吻合，预绞丝不得受损。 2 悬垂线夹、预绞丝间隙均匀，不得交叉，金具串应垂直地面,顺线路方向偏移角度不得大于5，且偏移量不得超过100mm。 3 防振锤安装尺寸、力矩应满足以下条件： 1) 安装距离偏差30mm； 2) 螺栓紧固力距4.9kN。cm; 3) 安装位置、数量、方向和垂头朝向符合设计要求. 4 螺栓、销钉、弹簧销子穿入方向：顺线路方向宜向受电侧,横线路方向宜由内向外，垂直方向宜由上向下. 5 金具上的开口销子直径必须与孔径配合,开口角度不小于60，弹力适度。 6 直通型耐张杆塔跳线在地线支架下方通过时，弧垂为400100mm;从地线支架上方通过时,弧垂为150200mm。 7 专用接地线一端与铁塔相接，另一端通过接地片或并沟线夹与光缆连接，连接部位应接触良好。4.3.5 引下线 1 引下线应顺直美观,每隔1.52m安装一个固定卡具。 2 引下线弯曲半径应不小于40倍的光缆直径.4.3.6 余缆架 1 余缆架应固定可靠，余缆盘绕直径为0。81。0m。 2 余缆盘绕应整齐有序，不得交叉和扭曲受力，捆绑点应不少于4处，预留量应为塔高加10m。 4.3.7 接续盒 1 接续盒安装应符合设计要求，并安装在余缆架下方，站内接续盒安装高度宜为1.52m. 2 接续盒宜采用帽式，安装固定可靠、无松动，防水密封措施良好。 3 光纤接续色谱应对应无误. 4 单点熔接损耗值应小于0.05dB，并应在接续盒内放有光缆接续点熔接记录。 光缆架设、金具安装、引下线、余缆架、接续盒施工质量记录见附录B表B。4，光纤接续点熔接记录见附录B表B.5。4.3.8 导引光缆 1 进入机房的导引光缆应采用非金属光缆。 2 由接续盒引下的导引光缆至电缆沟地埋部分应穿热镀锌钢管保护，钢管两端做防水封堵. 3 导引光缆在电缆沟内部分应穿管保护并分段固定。 4 导引光缆应有标识牌。 5 导引光缆敷设弯曲半径满足设计要求。导引光缆安装记录见附录B表B.6。4.3.9 光纤配线架（ODF） 1 ODF安装位置应满足设计要求。 2 光缆进入ODF架后，应可靠固定。 3 熔纤盘内裸纤盘留量不少于500mm,弯曲半径不小于30mm。 4 尾纤弯曲半径不小于40mm。 5 光纤连接线用活扣扎带绑扎，松紧适度。 6 标识应整齐、清晰、准确。光纤配线架（ODF)安装质量记录见附录B表B。7。4.3.10 全程测试 光缆施工完毕应进行双向全程测量,测量项目包括光纤损耗、色散技术指标，测量结果应满足合同要求. 1 光缆全程单向损耗测量时，应同时提供后向散射信号曲线及事件表，并根据测量结果计算出双向全程平均损耗.光缆全程单向接续点损耗测试记录见附录B表B.8。光缆全程接续点平均损耗记录见附录B表B。9。光缆线路全程综合情况一览表见附录B表B.10 2 光缆区段/中继段光纤色散测试记录见附录B表B。11。 4.3.11 光缆线路配盘图应绘制由A端ODF经导引光缆至构架，沿线所有耐张塔（接续点）到B端ODF的光缆线路配盘图，图中应标明导引光缆长度、每盘光缆架设长度、接续盒所在位置及挂高等参数。 4.3.12 改造线路分流线安装过程中,对改造线路分流线进行安装质量检查,分流线施工质量记录见附录B表B。12。4.4 ADSS线路4.4.1 ADSS线路整体验收参照本规范4.3节有关部分执行。4.4.2 架设安装要求 1 光缆挂点必须满足设计要求。 2 光缆在任何情况下不得与杆塔任何部件摩擦碰撞。 3 光缆外护套不得有磨损和擦伤。 4 悬垂线夹、预绞丝间隙均匀、不得交叉,金具串应垂直地面，顺线路方向偏移角度不得大于5，且偏移量不得超过100mm。 5 防震装置、安装位置和数量必须满足设计要求。 6 光缆架设与障碍物最小垂直净距离应满足表1要求。表1 光缆与障碍物最小垂直净距离名称平行时交叉跨越时垂直净距(m)备注垂直净距（m）备注街道4.5最低缆线至地面5.5最低缆线至地面胡同4。0最低缆线至地面5.0最低缆线至地面铁路3。0最低缆线至地面7。5最低缆线至轨面公路3.0最低缆线至地面5.5最低缆线至路面土路3。0最低缆线至地面4。5最低缆线至路面房屋建筑0。61。5最低缆线至距脊最低缆线至平顶通航河流1.0最低缆线至最高水位时最高桅杆顶市区树木1。5最低缆线至树枝顶郊区树木1.5最低缆线至树枝顶通信线路0。5一方最低缆线与另一方最高缆线电力线4.0 7 光缆交叉跨越检查记录见附录B表B.135 光通信设备验收5.1 总则5.1.1 本章内容适用于光纤传输系统中同步数字传输体系设备（SDH)、SDH网管系统、光放大器（OA)、脉冲编码调制设备(PCM)、数字配线架(DDF）、音频配线架(VDF）的验收。5.1.2 设备验收工作分为随工验收、阶段性（预）验收、竣工验收三个阶段。 1 随工验收工作包括设备开箱检验、机架安装质量检查、配线架安装质量检查、单机技术指标测试四部分内容。随工验收时应按本规范规定的检查项目逐站、逐台、逐项进行。 2 阶段性（预）验收工作包括系统功能检查、系统技术指标测试、汇总整理工程文件三部分内容. 3 竣工验收工作包括系统主要功能抽查、重要技术指标抽测（复核）、工程文件移交三部分内容。主要功能抽查项目可包括SDH网管系统、系统保护倒换、时钟选择倒换。重要技术指标抽测(复核)项目可包括系统误码性能、光通道储备电平。 5.2 设备开箱检验5.2.1 根据设备采购合同和设备装箱（验货）清单对到站设备进行检查记录。对损坏的设备要详细记录并取证（拍照或摄像）.5.2.2 施工单位根据设备开箱检验结果编写设备开箱检验报告,开箱检验报告见附录D表D.1。 5.3 SDH设备单机技术指标测试及功能检查SDH设备单机技术指标测试及功能检查项目包括电源及设备告警功能检查、光接口检查与测试、电接口检查与测试。5.3.1 电源及设备告警功能检查 1 依据设备出厂检验报告检查设备直流供电系统能够承受的外电压波动范围。 2 配有热备份的直流电源盘保护倒换时不得影响设备正常工作。 3 依据设备出厂检验报告，重点检查以下告警项目: 1) 电源故障； 2) 机盘失效； 3) 机盘缺少; 4) 参考时钟失效； 5) 信号丢失(LOS)； 6) 帧丢失(00F)； 7) 指针丢失(LOP）； 8) 信号误码门限； 9) 激光器自动关闭（ALS）; 10) 基盘保护倒换。 4 根据检查结果填写电源及设备告警功能检查表，检查表参见附录D表D。2.5.3.2 光接口检查与测试光接口分为类和类,技术指标测试点定义见图1。A) 类B) 类 图1 光接口测试参考点示意图 1 155Mbit/s、622Mbit/s、2。5Gbit/s、10Gbit/s设备光接口各项指标(和类)检查测试结果均应满足附录C表C.1表C.4的要求.在ODF架上进行设备光接口技术指标测试时,允许引入不大于0.5dB的插入损耗。 2 根据设备出厂检验报告，检查光接口下列指标测试记录。 1) 消光比 2) 激光器工作波长 3) 最大均方根谱宽 4) 最小20dB谱宽 5) 最小边模抑制比 6) 光接口回波损耗 7) 发送信号眼图 3 光接口测试项目 1) 平均发送光功率平均发送光功率是发送机耦合到光纤的伪随机数据序列平均功率在S参考点上的测试值。测试接线图见图2.图 2 平均发送光功率测试接线图设备验收测试得到的数值是激光器寿命开始（BOL）值,寿命开始值扣除发送机余度值为设备的平均发送光功率值.余度值是设备寿命开始值与寿命终了值的差值。发送机余度值应由设备生产厂家提供. 2) 接收机收信灵敏度收信灵敏度是指在R参考点上,在规定的BER条件下，接收机所能接收到的最低平均光功率.测试接线图见图3。图3 接收机收信灵敏度测试接线图 3) 接收机过载光功率接收机过载光功率是指在R参考点上，在规定的BER条件下，接收机所能接收的最高平均光功率。测试接线图与接收机收信灵敏度测试接线图相同。 4 根据测试检查结果填写SDH设备单机性能检测记录,见附录D表D。2。5.3.3 电接口检查与测试 1 根据设备出厂检验报告,检查下列电接口指标测试记录,检查结果应满足附录C 表C。5的要求。 1) 输入口允许衰减 2) 输出口信号(包括AIS)比特率 3) PDH接口输出信号波形和参数 4) STM1e输出信号眼图 5) 接口回波损耗 2 输入口允许频偏指标测试当输入口接收到频偏符合技术指标要求的信号时,设备不应出现误码.各等级速率电口输入输出频偏指标相同。SDH 设备比特率、容差（允许频偏）及测试用PRBS技术指标值见附录C的C。6.测试接线图见图4。测试时应使用外时钟或内时钟精度优于110-7 的仪表进行测试.图4 电接口允许输入频偏测试接线图 3 根据检查测试结果填写SDH 设备单机性能检测记录中电接口内容，见附录D表D.2。5.4 SDH系统性能测试及功能检查系统性能测试包括系统误码性能、系统抖动性能测试及光通道储备电平复核。系统功能检查包括公务电话系统、时钟选择倒换功能、系统保护倒换功能及信号环回功能检查。5.4.1 系统误码性能测试 1 系统误码性能测试采用短期系统误码指标,测试时间分为24小时和15分钟两种。 2 系统误码指标测试位置：155Mbit/s或2Mbit/s支路口；凡两端均不连接155M复用设备和一端连接155M另一端不连接155M的复用设备,均只在155Mbit/s支路口测试。 3 测试通道数量：每个622M系统测试2个155Mbit/s支路口；每个155Mbit/s系统测试1个2Mbit/s支路口；凡未进行24小时测试的支路口均应进行15分钟误码测试。 4 测试方法：以环回方式测试系统误码时，误码指标应采用单向指标。如果测试结果不满足要求，则必须按两个方向分别测试. 5 系统工作正常与否的判断方法：用15分钟作为一个测试周期，如果第一个测试周期未观测到误码块和不可用等其他事件，则可以认为系统工作正常；若在此周期内观测到任何误码块和不可用等其他事件,则应重复测试一个周期,最多重复两次。如果第三个周期仍然观测到误码块和其他事件，则可以认为系统工作不正常，需另外查明原因后再进行测试。系统工作判定正常后，可进入24小时测试。 6 设计单位应根据工程链路长度和设备配置的实际情况，为工程验收提供系统在155Mbit/s和2Mbit/s测试点24小时误码指标。 7 系统误码性能测试表参见附录D表D.3。 8 系统误码性能测试接线图见图6。 图 6 系统误码性能测试接线图 5.4.2 系统抖动性能测试SDH系统STMN和2M接口输出抖动指标值见附录C表C。7，输入抖动容限指标值见附录C表C.8和表C。9。系统抖动测试接线图见图7、图8、图9、图10. 图 7 STM-N 接口最大输出抖动测试接线图图 8 PDH接口最大输出抖动测试接线图图 9 STM-N 接口输入抖动容限测试接线图图 10 PDH接口输入抖动容限测试接线图测试中应注意选择仪表抖动测量范围(一般有20UI2UI和10UI1UI可选），尽量选择用小范围测试。系统抖动测试时间60 秒。对每种不同速率的接口只需抽测一个.系统抖动性能测试表参见附录D表D。4.5.4.3 时钟选择倒换功能检查设备在外部时钟信号丢失或接收信号出现AIS后，应在10秒内启动倒换,倒换过程中系统不应出现误码.时钟选择倒换功能检查表参见附录D表D。4.5.4.4 公务电话系统检查公务电话功能检查项目包括呼叫方式检查、话音质量评定、话机延伸功能检查（设备如具备延伸功能）。呼叫方式检查：各站编制的电话号码应符合设计要求并应在本工程系统中具备选呼、全呼、分组呼功能，拨号应无错号,同时应能正确被叫。话音质量评定：话音质量应清晰、无杂音、无啸叫,音量适中、可调.话机延伸功能检查：将话机延伸200m，按上述功能要求进行检查.公务电话系统检查表参见附录D表D.4。5.4.5 保护倒换功能检查根据网络结构不同，SDH网络保护倒换可以分为线路保护倒换、环网保护倒换、子网保护倒换；1+1通道保护倒换、1：N通道保护倒换。通过网管系统可以将系统保护倒换方式设置成单向保护倒换、双向保护倒换；对等保护倒换（亦称不返回方式）、不对等保护倒换（亦称返回方式）、自动保护倒换、人工保护倒换等。本节内容仅涉及自动保护倒换功能检查。自动倒换功能检查项目包括保护倒换准则检查和保护倒换时间测试。保护倒换准则检查是检验系统在保护倒换条件发生时能否成功地实现保护倒换.当系统发生下列任一故障时系统应进行自动保护倒换: 信号丢失（LOS) 帧丢失（LOF） 告警指示信号（AIS） 误码超过门限 指针丢失(LOP)依据ITU-T G.783建议，系统自动保护倒换应在检测到信号失效（SF）或信号劣化(SD）条件后50ms内完成。依据ITUT G。841建议，环状网上如无额外业务，无预先桥接请求，且光纤长度小于1200 km，则倒换时间应小于50ms。保护倒换时间测试接线图见图11、图12、图13. 图11 线路保护倒换时间测试接线图图12 环形网保护倒换时间测试接线图 图13 子网保护倒换时间测试接线图线状网、环状网保护倒换功能及子网保护倒换功能检查表见附录D表D.5.5.4.6 环回功能检查检查环回功能时，需对不同速率信号分别按设备内部环回和外部环回方式，检查近端环回和远端环回情况。设备外部环回可在设备的相应接口和ODF、DDF配线架上进行.环回功能检查表参见附录D的表D.5.环回功能检查接线图见图14。 图14 系统信号环回功能测试接线图5.5 SDH网管系统检查本节仅对网元级网管系统验收进行规范.网管系统检查项目为网管软、硬件配置检查和网管功能检查.5.5.1 网管配置检查根据采购合同软件、硬件配置清单，核对网管软、硬件配置情况。5.5.2 网管功能检查 1 告警管理功能检查 1) 网管系统核对、确认、锁定告警信号的能力； 2) 告警过滤和遮蔽功能； 3) 统计分析各类告警信号并生成各类报表的能力； 4) 对外围设备接入告警信号进行管理的能力。 2 故障管理功能检查 1) 识别故障并能进行故障定位； 2) 能够设置故障严重等级。 3 安全管理功能检查 1) 未经授权者不能接入管理系统; 2) 对不同等级授权人的授权范围进行管理； 3) 操作系统软件、系统应用软件、系统数据库应有备份。 4 配置管理功能检查 1) 系统配置可以图形或列表方式在网管工作站或终端上完成，网管用户界面友好，网管易于维护，可以根据需要修改配置； 2) 检查通道的建立和取消，进行通道交叉连接配置； 3) 能对系统保护倒换方式进行配置，对系统保护倒换参数进行设置、存储、检索、更改； 4) 具备通道管理功能; 5) 定时源优先级配置; 6) 开启、关闭激光器。 5 性能管理功能检查 1) 监视、采集、分析指定端口的误码性能数据； 2) 监视指定端口的各种运行数据； 3) 按照设备性能设置门限的功能。5.5.3 SDH网元级网管系统检查表见附录D表D。6。 5.6 光放大器验收对于独立于SDH机架以外、单独安装的光放大器，其技术指标测试项目包括输入功率范围、输出功率范围、最大总输出功率测试。光放大器技术指标、测试方法参见GB/T 16850。2 1999光纤放大器试验方法基本规范第2部分：功率参数的试验方法。5.7 脉冲编码调制设备验收本节内容仅规范了常规脉冲编码调制设备（PCM)单机、系统技术指标测试及功能检查,以及智能化PCM设备特殊功能检查。其它项目的测试及验收方法可参照本规范前述相关章节执行。5.7。1 PCM单机技术指标测试 1 2M接口测试2M接口主要测试项目包括输出口比特率测试、输入口抖动容限测试。2M接口测试方法可参照本规范第5.5节进行。 2 铃流电压测试铃流发生器输出电压的测试结果应为7515 V。5。7.2系统技术指标测试及功能检查系统技术指标测试及功能检查主要项目包括音频通道技术指标测试及功能检查、数据通道功能检查。 3 音频通道发/收电平测试及信令功能检查 1) 二/四线音频通道发、收信支路电平的测试结果应符合设备维护手册技术要求； 2) 连接交换机和电话机，检查FXO和FXS接口的信令功能； 3) 模拟发送M线信令，检查E线信令接收功能； 4) 每对PCM设备的音频通道测试及检查数量应大于50%. 4 64K数字通道误码率测试结果应满足设计要求. 5。7.3智能化PCM设备特殊功能检查 5 2M通道保护倒换功能检查由每对PCM设备的两个2M接口组成2M接口热备分系统，切断主用2M接口后，PCM设备应能自动倒换至备用2M接口,倒换时，数字通道应无误码或音频通道业务不应受影响。 6 话路时隙交叉连接功能检查将PCM设备连接三个以上方向的分支站，由网管设置话路时隙交叉连接，各方向之间业务通信应正常。PCM设备技术指标测试及功能检查表参见附录D表D.9。5.8 机架安装验收5.8.1 机架安装位置、子架面板布置符合设计要求。5.8.2 机架安装端正牢固，垂直偏差应不大于机架高度的1。5.8.3 列内机架应相互靠拢，机架间隙应不大于3mm。同列机架正面应平齐，无明显参差不齐现象。5.8.4 机架采用膨胀螺栓与地面固定，机架抗震措施应符合设计要求。5.8.5 机架上所有紧固件必须拧紧，同一类螺丝露出螺帽的长度应一致。5.8.6 子架与机架连接符合设备装配要求，子架安装牢固、排列整齐，接插件安装紧密，接触良好。5.8.7 缆线布放及成端检查 1 机架内所布放的各种缆线(包括电源线、接地线、通信线缆等）规格符合设计规定，技术指标应符合设计要求。 2 电源线中间不得有接头,并使用统一、不同颜色的缆线区分直流电源极性。电源线额定载流量应不小于设备使用电流的两倍。 3 接地线颜色应统一，与电源线颜色应有明显区别。机架接地线必须通过压接式接线端子与机房接地网的接地桩头连接。 4 同轴电缆成端后的缆线予留长度应整齐、统一.电缆各层开剥尺寸应与电缆头相应部分相匹配。电缆芯线焊接应端正、牢固，焊剂适量，焊点光滑、不带尖、不成瘤形.电缆剖头处加装热缩套管时，热缩套管长度应统一适中，热缩均匀。同轴电缆插头的组装配件应齐全、位置正确、装配牢固. 5 机架内各种缆线应使用活扣扎带统一编扎,活扣扎带间距为1020cm，编扎后的缆线应顺直，松紧适度,无明显扭绞。5.8.8 机架安装质量检查应按站填写检查表,检查表参见附录D表D。10。 5.9 配线架安装验收5.9.1 配线架各直列上下两端垂直误差不大于3mm，底座水平误差每米不大于2mm。5.9.2 配线架为单独机架时，机架安装及架内缆线布放质量标准应按本规范5.9.1- 5。9。7条执行。5.9.3 数字配线架应根据设备所能开通的2M通道数量进行全额配线，2M接线端子应加装编号标示牌。5.9.4 机房外部缆线接入音频配线架时，必须使用过流、过压保护装置。配线架安装质量检查应按站填写检查表，检查表参见附录D表D.10。 6 电力交换通信工程验收6.1 总则6.1.1 本章内容适用于交换通信工程行政交换机、调度交换机等配套设备.6.1.2 系统验收可分为随工验收、阶段性(预）验收、竣工验收三部分。 1 随工验收工作包括设备开箱检验、机架安装质量检查、配线架安装质量检查、单机技术指标测试四部分内容。随工验收时应按本规范规定的检查项目逐站、逐台、逐项进行. 2 阶段性（预）验收工作包括系统功能检查、系统技术指标测试、汇总整理工程文件三部分内容。3 竣工验收工作包括系统主要功能抽查、重要技术指标抽测（复核）、工程文件移交三部
