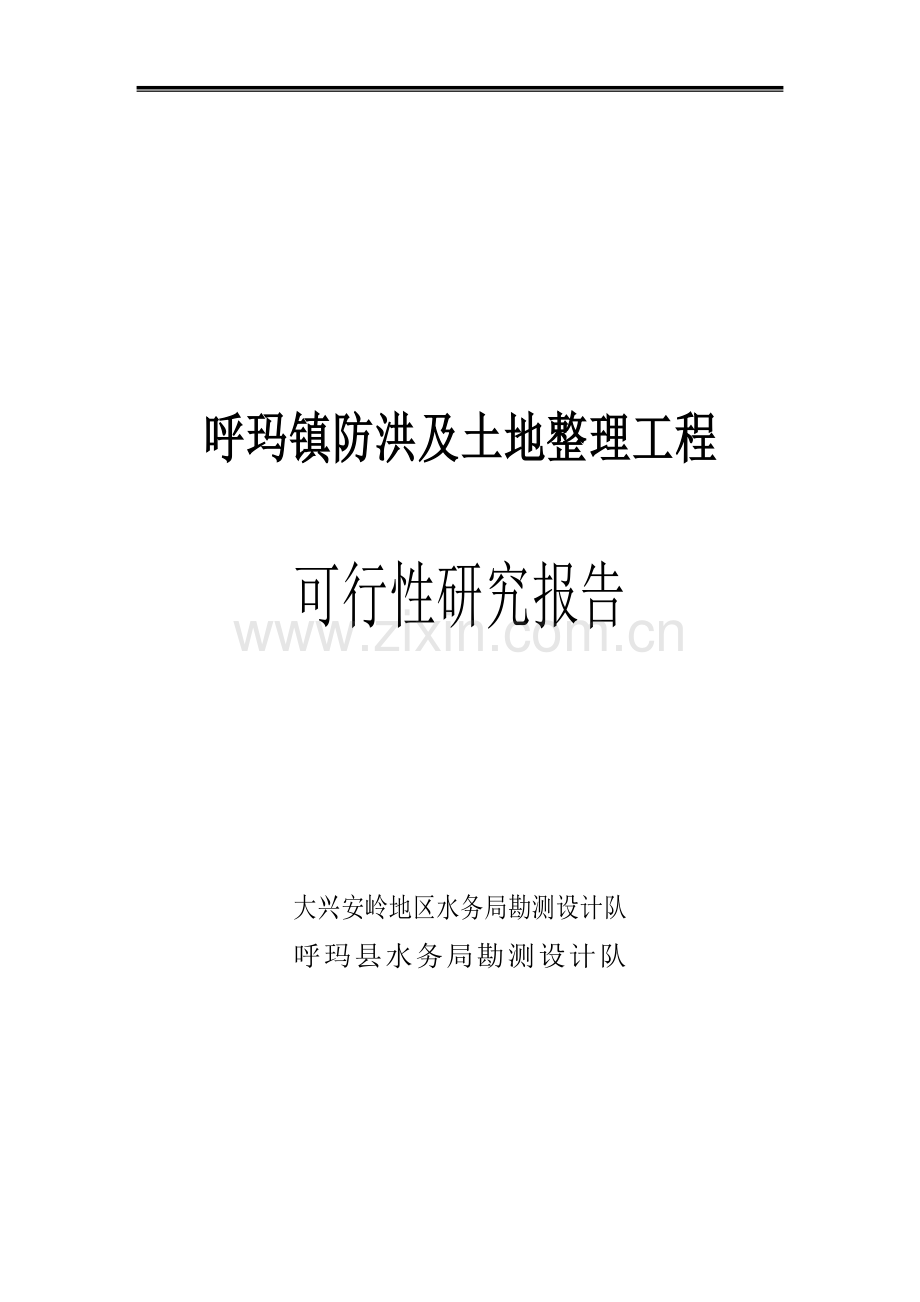

呼玛镇防洪及土地整理工程

可行性研究报告

大兴安岭地区水务局勘测设计队
呼玛县水务局勘测设计队

·21·
- 21 -

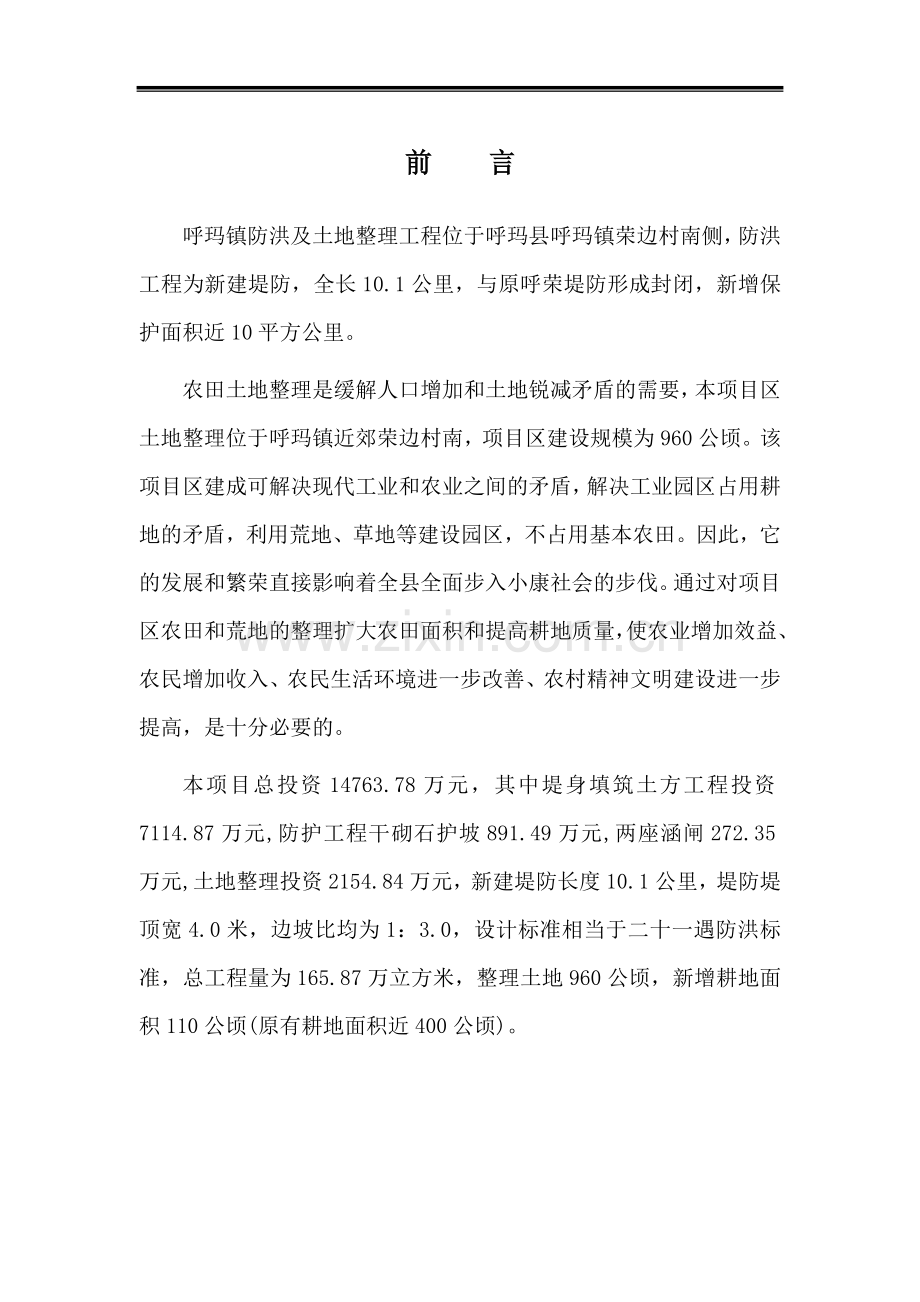

前 言
呼玛镇防洪及土地整理工程位于呼玛县呼玛镇荣边村南侧，防洪工程为新建堤防，全长10.1公里，与原呼荣堤防形成封闭，新增保护面积近10平方公里。
农田土地整理是缓解人口增加和土地锐减矛盾的需要，本项目区土地整理位于呼玛镇近郊荣边村南，项目区建设规模为960公顷。该项目区建成可解决现代工业和农业之间的矛盾，解决工业园区占用耕地的矛盾，利用荒地、草地等建设园区，不占用基本农田。因此，它的发展和繁荣直接影响着全县全面步入小康社会的步伐。通过对项目区农田和荒地的整理扩大农田面积和提高耕地质量，使农业增加效益、农民增加收入、农民生活环境进一步改善、农村精神文明建设进一步提高，是十分必要的。
本项目总投资14763.78万元，其中堤身填筑土方工程投资7114.87万元,防护工程干砌石护坡891.49万元,两座涵闸272.35万元,土地整理投资2154.84万元，新建堤防长度10.1公里，堤防堤顶宽4.0米，边坡比均为1：3.0，设计标准相当于二十一遇防洪标准，总工程量为165.87万立方米，整理土地960公顷，新增耕地面积110公顷(原有耕地面积近400公顷)。
1综合说明
1．1绪言
呼玛县是我省最北部边境县份之一，地处大兴安岭北麓，黑龙江上游南岸，地理位置是东经125°O0′至127°0l′30″、北纬50°49′20″至52°53′58″的区域之内。呼玛县东部由黑龙江环绕，以主航道为中俄国境分界线，北临塔河县，西与新林区、鄂伦利族自治旗接壤，南与黑河市、嫩江县毗邻。是一个具有悠久历史和光荣传统，素有绿色宝库，黑水镶边，黄金铺路之称的边境县。
呼玛河是黑龙江右岸的一级支流，发源于大兴安岭的伊勒呼里山北麓，南以伊勒呼里山为界与嫩江相邻，西和北与额尔古纳河及盘古河接壤，东至黑龙江干流。呼玛河源头为呼玛尔河及亚里河，始向北和东流，两河在奋斗村上游约15km处汇合后称为呼玛河，经呼中至碧水附近流向转为东偏北，在下游的白哈桥附近流向转为南偏东，从上游到下游流经奋斗、呼中、碧水、塔河、十八站、三间房、二道盘查、余庆屯等村镇，于呼玛县城附近的呼玛桥下12km处汇入黑龙江。干流河道总长542km，流域面积31197km2。行政区划属于黑龙江省大兴安岭地区的呼中、新林区及塔河、呼玛两县。
全县南北长度230公里，东西宽度130公里，总而积14335平方公里，耕地面积占总面积2．17％，林地占80％，草原占15．7％，总人口44298人，其中农业人口22156人，非农业人口22142人，共设有七乡三镇。临近黑龙江南岸共有四乡一镇三十七个行政村三十三个自然屯，共有人口30451人；其中农业人口13599人，非农业人口16852人。四乡一镇为荣边乡、三卡乡、鸥浦乡、金山乡和呼玛镇。总面积为6447平方公里，最大播种面积可达31.2万亩，每个农业人口拥有耕地22.9亩，家庭机械化程度较高。
呼玛河是大河，河道演变十分复杂。由于河岸冲刷坍塌、低滩切割，洲岛汊道主流变动已造成大片国土流失和严重洪涝灾害。给当地工农业生产、人民生活及国民经济发展造成严重危害，最典型的是1958年和1984年两次特大洪水。呼玛县沿河有四乡一镇十多处村屯被洪水淹没。对洪水泛滥地区如不加以必要的整治，将对边境地区的经济发展造成毁灭性的打击。如不及时采取必要的防护措施任其进一步发展，不利于我国的改革开放事业、边境地区的和平稳定和国民经济的可持续发展。因此，修建呼玛县城镇防洪工程是非常迫切和必要的。本堤防工程长10.1公里，建成后除具有上面所述的重要意义外还可造田1600亩。
1．2 水文气象
县内的水文站点比较稀少，辖区共有水文站一处，呼玛水文站；水位站三处，呼玛水位站、三卡水位站、鸥浦水位站；雨量站三处，分布在黑龙江、呼玛河、倭勒根河与绰纳河流域。
呼玛县常规的气象站只有一处，根据呼玛气象站近四十年积累的资料，统计的主要气象指标见表1—2—1。
多年平均年降水量、年蒸发量逐月成果表

1
2
3
4
5
6
7
8
9
10
11
12
全年
年降水量
3.9
3.6
8.0
25.7
38.4
74.4
114.5
111.0
58.3
22
11.9
7.9
479.7
年蒸发量
4.7
11.9
37.1
97
117.5
172.7
154.4
122.7
85.3
54
15.4
4.2
937

呼玛县年降水量年际相差悬殊，最多达796.9mm，最少只有301.8mm，6—8月份降水比较集中，占全年降水量60％以上，蒸发量年内5—6两月的蒸发量为最大，冬季最小，年平均相对湿度在52％左右，空气比较干燥，属寒温带大陆性气候，由于呼玛地貌复杂，地形变化悬殊，对气候影响很大，气温和气候的突出特点为冬季漫民严寒，夏季短暂炎热，年极端温度差和昼夜温度差较大，直接影响到植物的生长，在12月、1月、2月份经常出现一40℃～42℃的极端低温，而在6、7、8月份经常出现30℃～33℃的极端高温天气，年平均温度为一2℃。无霜期为80～110天，九月上、中旬既有早霜出现，终霜期在5月下旬至6月上旬，个别低温年份，还会出现局部的地形气候，六月上旬出现冻害，造成农作物减产或绝产。
呼玛县年平均日照时间为2200小时～2800小时，积温在1600℃～2100℃，盛行北风和西北风，平均风速2.3米／秒～2.9米／秒，大风日数平均8～22天，最多年份可达40天以上，根据气候因素的变化特性，可以确定4～5月为春季，6～8月为夏季，9～10月为秋季，11月至次年3月为冬季，总的气候趋势是夏短冬长。
1．3水文地质及工程地质
1．3．1水文地质
呼玛县的地下水资源分布很不均衡，沿黑龙江和呼玛河岸边的平原地区地下水比较丰富，本县地下水主要有以下三种类型：松散岩类裂隙水、碎屑岩类裂隙水、基岩裂隙水。
呼玛县因为没有水文地质普查资料，近期也没做详细水文地质调查，因此不能提供精确的地下水储量数据，只能通过民井调查和防病改水井提供的情况，综合各方面因素，经过分析粗算地下水的储量，大约在七亿立方米左右。
1．3．2工程地质
根据设计需要，勘测精度为初步设计阶段，对堤线及穿堤建筑物进行工程地质勘察，堤线钻孔孔距为1000～2000m，孔深6m左右，堤上建筑物布设l～2个钻孔，孔深10～1 5m。
1、堤基及建筑物工程地质条件
在钻孔揭露的深度内，地基土主要由粉质粘土、细砂、圆砾组成。
(1)粉质粘土(Q4al)：为耕植土，厚度一般为(0.5～6.30)米。
(2)细砂：该层在全区分布稳定，呈灰黄色，层厚(o．2～5．2)米。
(3)圆砾：局部为卯石，厚(o．2～9．2)米。
各土层允许承载力[R]一[90一280]Kpa
2、筑堤土料
料场储量135万m3，运距：平均运距6km，土料为粘性土，厚度1.9～3.8m。
1. 4工程规模和任务
1．4 .1工程规模
根据规范、规程中所规定的堤防工程防洪标准，呼玛河堤防保护呼玛镇，按20年一遇防洪标准设计；穿堤建筑物堤内排水标准为10年一遇，防洪标准采用所在堤防高一级标准。堤防断面形式为堤顶宽4.0m，．边坡1：3.0，堤防高度超过4米背水面设马道，马道宽4米。呼玛河防洪堤长为10.1km。
1．4．2工程任务
呼玛县地处边远，交通不便，水利工程标准低，规模小，数量少，短距离堵口与低洼地截流的零散小型堤段多处，其防洪标准较低。呼玛河洪水，在1 914年～1 996年的83年中洪水泛滥的年份有1 9年，其中57年、58年、60年淹没沿河村屯和农田损失严重。84、85年遭受了特大洪水的袭击，损失惨重，98年遭受三次洪水的袭击。呼玛县易受洪涝灾害面积有24万亩，占总耕地面积的38％。
呼玛河频繁的水灾，不仅严重威胁人民群众生命财产的安全，而且妨碍沿河乡镇工农业生产的迅速发展，限制沿河荒地的开垦。修建堤防的主要任务是消除水患，保护人民群众生命财产安全，保证农业生产的正常发展，繁荣边疆经济。工程实施后，呼玛河堤防保护呼玛镇、荣边乡及9个村屯，人口 2．4万人，耕地6．0万亩。
设计依据基本资料：
①《黑龙江省边境河流整治规划》黑龙江省水利勘测设计院1 979年；
②《黑龙江省境内国境界河防护工程规划报告》，水利部松辽水利委员会，l 992年；
③《中俄黑龙江界河段防洪规划(堤防规划)基本资料说明》，水利部松辽水利委员会和黑龙江省水利厅1994年9月；
④《大兴安岭地区黑龙江干流治理说明书》，大兴安岭地区水利勘测设计队1 997年10月；
⑤《呼玛县黑龙江流域河流治理规划编制设计说明书》，呼玛县水利局，1 997年9月；
⑥《黑龙江省境内界河黑龙江堤防工程项目建议书》，黑龙江省水利水电勘测设计研究院1 998年9月；
⑦测量资料：堤防纵横断面图，呼玛县水务局，2009年3月；
⑧《岩土工程勘察报告》、《呼玛堤防工程料场调查报告》，呼玛县水利局，1998年9月。
1．5工程布置及主要建筑物
1．5．1工程布置
①堤线布置
呼玛河防洪堤防工程从呼玛河大桥处为起点至呼玛镇呼荣堤防10+200处终点，全长10．1公里，堤防等级为4级，设计标准相当于20年一遇。
表 1-5-1
堤防

建 筑 物
名称
堤长
(km)
名称
桩号
等级
设计流量
(m 3／s)
闸后
水位
闸前水位
(m)
洞尺寸
(孔×宽×高)
呼玛河
　10．1
一号涵闸
1+520
2
8.84

2×2×2
堤防

二号涵闸
5+550
2
8.84

2×2×2
(P—5%)

②穿堤建筑物布置
呼玛河堤防穿堤建筑物有2座涵闸，呼玛河堤防建筑物防洪标准为P＝5％，排水标准P＝10％，
1．5．2堤防及建筑物情况见表1-5-l。
1．6施工
1．6 1施工条件
呼玛县本次初步设计堤防总长度为10.1公里。穿堤建筑物涵闸2座，堤防基本上是外运土筑堤，运距为5～10公里不等，通往工程所在位置的道路条件不相同，各建筑物所需建筑材料运距各不相同。最小运距8公里，最大运距l 70公里，主要建筑材料水泥、木材、钢材、油料等均在呼玛县本地采购。
1．6．2施工方法
①土方工程
采用挖掘机挖、装，自卸汽车运输，堤身清基、料场清基采用推土机推运，碾压采用拖拉机，堤脚土方开挖采用小斗容的挖掘机和配合人工开挖。
②建筑物工程
要求专业施工队伍技术水平高，力量强，按常规的施工方法施工。各别建筑物施工时要注意地下水和河水，必要时要修筑围堰和搞好基坑排水。施工过程中严格执行水利工程施工规范。
1．6．3施工进度
本工程工期为二年。
1．7工程永久占地
1．7．1占地范围
堤防工程永久占地50公顷，其中工程占地13公顷，料场及施工临时占地37公顷。
1.7.2补偿投资总额
呼玛河堤防占地补偿总额为151.84万元。
1.8环境影响评价
1.8.1环境影响
堤防工程新建后，从总体来说，有利影响是主要的，减轻了洪水对呼玛县荣边乡的耕地、草场等威胁，对某些不利影响，采取相应的防范措施，把不利影响降低到最小程度。其社会效益、经济效益、环境效益是显著的，故该工程的建设是可行的。
1.8.2环境保护设计
①土料场环境保护措施
料场开采前，表层腐殖土应集中堆放，料场开挖完毕后，需将料场进行平整，回填腐殖土，并根据实际情况，因地制宜地植树种草，恢复其原有植被，保持原有的生态平衡。
②施工临时占地的环境保护措施
施工过程中，施工人员临时生活区要远一点，定期对临时厕所进行消毒处理，使人类生活的遗迹不致影响江水的水质，施工结束后，临时占地需要清理，平整，并因地制宜恢复植被。
③施工人员的健康防护
施工前，对施工人员进行身体检查，杜绝传染病患者进入施工队伍，施工期间，应加强卫生防疫工作，在工区除了采取定时洒水除尘外，应加强施工人员的劳动保护，加强饮食卫生及饮用水卫生，使不利影响降到最低限度。
1.9工程管理
1.9.1管理机构
本次设计段堤防为4级堤防，建成后由呼玛县水务局下设的堤防管理站管理。
1.9.2管理范围、保护范围及任务
管理范围为堤防的堤身、防渗、导流工程及堤内外护堤地，附属建筑物等。保护范围是堤防为横向宽度150米。任务是对堤防管理区内的主要构筑物及有关设备提出管理办法，操作规程及维修养护要点。
1.10设计概算
根据设计提供的工程量，按黑水便字[1998]202号《关于黑龙江干流堤防初设几个具体问题的通知》，黑水政字[1993]第443号文，黑水政字[1995]140号文，建筑工程定额采用《黑龙江省水利建筑工程设计预算定额》，编制概算扩大5％，安装定额采用部颁《(中小型)水利水电设备安装工程概算定额》等文件编制。
呼玛河堤防总长为10.1km，2座建筑物，总土方量为158.87万m3，石方及砼工程量为7万m3。建筑物主要建筑材料：砼1561.3 m3，钢筋86t，木材154 m3，砂砾石1210 m3，干砌石1294 m3。总工期为二年。总投资14763.78万元，其中土地整理工程投资2154.84万元。
1.11经济评价
1．11.1评价依据
本项目是单一的防洪工程，只进行国民经济评价，不进行财务评价。
1．11.2国民经济评价
1、费用
①投资：工程总投资为14763.78万元，
年度投资计划表
表1－1l－2－l 单位：万元
堤段
第一年
第二年
合计
呼玛河堤防
8100
6663.78
14763.78
合计
8100
6663.780
14763.78
②年运行费
本工程年运行费率取4％，年运行费为590.55万元，
2、防洪效益
①防洪保护实物指标见表1－2－2。
防洪保护实物指标表
堤段
堤长
(公里)
淹没面积
(公顷)
淹没耕地
(公顷)
乡、村、镇
(个)
呼玛河堤防
10.1
960
470
4
3、评价标准与参数
①评价准则
以经济内部收益率、经济净现值、经济效益费用比和静态投资回收期为准。
②参数
1)社会折现率：采用12％，
2)经济增长率：采用3％；
3)经济计算期：建设期为2年，生产期为50年，经济计算期为52年。
4、评价指标
国民经济评价指标表
表1－11－2－4

经济内部收益率（％）
济济净现值（万元）
经济效益费用比
投资回收期（a）
呼玛河堤防
35.1
16612.6
3.25
4.6

5、综合评价结论
呼玛河堤防的各项经济指标都满足规范要求的评价标准，国民经济上合理可行。呼玛河为黑龙江右岸一级支流，该堤防工程不仅具有社会公益性质的水利建设工程，而且具有建设边疆、繁荣边疆、安定边疆居民等政治意义，希望上级有关部门尽快批复实施。

工程特性表
序号
项 目
单位
数量
备 注
1
工程位置

呼玛河河口

1.1
工程地点

　呼玛镇

1.2
河流名称

　呼玛河

2
水文

河流长度
km
　209．6
黑龙江呼玛县境内

气象站
个
　 1
黑龙江呼玛县境内

水位站
个
　 1
黑龙江呼玛县境内

水文站
个
　 1
呼玛河
3
堤防工程

3.1
呼玛河堤防

新建

设计洪水标准
％
5

总长度
km
　10.1

其中：主堤
km

回水堤
km
　10.1

设计水位(P=2％)
m

主堤堤首～堤尾

(P=5％)
m
　174.2
主堤堤首～堤尾

(P=10％)
m

主堤堤首～堤尾

堤顶高程
m
　175.8
堤首～堤尾

堤顶宽度
m
4

边坡

1:3

堤防护坡

段数
段
3

长度
m
　5200

结构形式

　干砌块石

主要工程量

填方
104m3
　158.87

清基
104m3
　9.35

削坡
104m3

工程特性表
序号
项 目
单位
数量
备 注

填塘
104m3
35

埋件重
t
1.73

混凝土
104m3
0.3

钢筋
t
148.58

干砌石
104m3
2.35

砾石垫层
104m3
0.64

无纺布
104m3
6.38

　4
　穿堤建筑物

　4.1
呼玛河堤防
建筑物　

　防洪标准
　％
　5

　排水标准
　％
　10

4.1.1
　排水涵闸

　座数

2

　设计流量

　一号涵闸
(m3/s)
　8.84

　二号涵闸
(m3/s)
　8.32

　涵洞形式

　主要工程量

　混凝土
　m3
　1561.3

　干砌石
　m3
　1294

　钢筋
　t
　86

　垫层
　m3
　1210

挖方
m3
14518

填方
m3
25941

　5
　占地
　公顷
　50

其中：永久占地
　公顷
　13

工程占地

　保护占地

　临时占地

　37

　6
投资

总投资

14763.78

静态总投资

2水文
2. 1流域概况
呼玛河是黑龙江右岸的一级支流，发源于大兴安岭的伊勒呼里山北麓，南以嫩江与呼玛河分水岭伊勒呼里山为界，西和北与额尔古纳河及盘古河接壤，东至黑龙江干流。呼玛河源头为呼玛尔河及亚里河，始向北和东流，两河在奋斗上游约15km处汇合后称为呼玛河，经呼中至碧水附近流向转为东偏北，在下游的白哈桥附近流向转为南偏东，从上游到下游流经奋斗、呼中、碧水、塔河、十八站、三间房、二道盘查、余庆屯等村镇，于呼玛县城附近的呼玛桥下12km处汇入黑龙江。干流河道总长542km，流域面积31197km2。行政区划属于黑龙江省大兴安岭地区的呼中、新林两区及塔河、呼玛两县。
按照自然条件及水资源特点，呼玛河干流可分为上、中、下游三段。呼中碧水以上为上游段，河道全长140km，呼中碧水至塔河口为中游段，河段全长102km，塔河口以下为下游段，河段全长约300km。
呼玛河两侧支流发育，形成典型的树枝状水系。左岸主要支流有卡马兰河、阿吉羊河、瓦拉干河和伊沙溪河；右岸有塔河、倭勒根河、绰纳河、古龙干河。其中塔河最大，流域面积为6606km2，河道长194km。
2. 2气象水文
呼玛河流域属于高纬度寒温带大陆性季风气候，冬季严寒干燥而漫长，夏季温热多雨而短暂，春季少雨干旱，秋季降温迅速多早霜。据呼玛河气象站资料统计，多年平均气温-2.8℃，平均最低气温-26.3℃，极端最低气温-45.8℃，平均最高气温18.5℃，极端最高气温35.7℃。多年平均初霜期9月2日，终霜期5月31日，无霜期90天。多年平均初雪日期9月25日，终雪日期5月17日，平均降雪日数49天，多年平均冻土深2.03m。
受山地和森林影响，流域中上游风速不大，多年平均风速2.9m/s，历年最大风速18m/s，风向为西北西，全年较盛行西南风。
呼玛河流域的暴雨多发生在6～8月份，受太平洋和极地气团交替影响，可出现强度大、范围广、持续时间长的大暴雨，暴雨中心一般在上游，随着流域高程的降低，雨量逐渐减小，如1988年、1991年和1998年的大暴雨，笼罩了大兴安岭的岭南岭北大部分地区，使嫩江上游和呼玛河上游都发生了大洪水。
据二道盘查站统计多年平均降水量为482.1mm，最大年降水量665.6mm，最小年降水量320.9mm。降水量的年内分配不均，6～9月降水量占全年的75%以上，年际变化不大，变差系数在0.2左右。
经计算，河口大桥处多年平均悬移质输沙率为4.77kg/s，多年平均悬移质输沙量为15.1×104t，最大输沙量为38.1×104t，最大输沙率出现在夏汛7月份，次大出现在春汛5月份，符合水大沙大的基本规律。
据呼玛河二道盘查站和呼玛桥站1956-2004年冰情观测资料统计，多年平均冰厚1.61m，历年最大冰厚3.05m，最小0.98m。开河日期一般在4月下旬或5月上旬，多年平均为5月1日，最早为4月22日，最晚5月19日。封冻日期一般在11月中上旬，多年平均为11月2日，最早为10月16日，最晚11月16日。多年平均封冻天数182d，历年最多封冻215d，最少143d。多年平均流冰天数春季为4.1d，秋冬6.2d，最多流冰天数春季12d，秋冬24d。
本流域没有冰块尺寸实测资料，参考临近流域逊别拉河宁家屯水文站有记载的观测资料，流冰块平均长度为91.5m，最大长度300m，最小长度为4m；冰块平均宽度为40m，最大宽度100m，最小宽度为1.5m；流冰平均速度为0.99m/s，最大流冰速度为2.27m/s，最小流冰速度为0.30m/s。
2．3水文基本资料
2.3.1资料系列及测站分布
呼玛河流域内先后设立过6个水文站，分别为干流的碧水站、固其故站、二道盘查站、呼玛桥站和支流塔河上的新林站、塔河站。各站基本情况见表2.3-1，水文测站位置见图2.3-1。

表2.3-1 呼玛河流域水文站情况统计表
站名
设立
年月
流量资料年限
控制面积（km2）
座 标
东经
北纬
碧水
1971、07
1972-2004
7681
123°40′
52°08′
固其故
1959、10
1960-1961
17488
124°41′
52°18′
固其故（二）
1962、04
1962-2004
10882
124°42′
52°18′
二道盘查
1953、03
1956-1982
27484
126°17′
51°49′
呼玛桥
1982、11
1983-2004
31082
126°36′
51°40′
新林
1972、09
1973-2004
2359
124°25′
51°41′
塔河
1961、09
1962-2004
6581
124°44′
52°17′

水文测站位置图（2.3.1）

呼玛桥水文站位于黑龙江省呼玛县荣边乡，地理坐标为东经126°36′、北纬51°40′，控制流域面积为31082km2，距河口距离为12km。该站于1983由二道盘查站迁移至此，由黑龙江省水文总局设立为水文站，同时二道盘查水文站撤销。1983年1月1日正式开始施测水位、流量等水文资料。
呼玛桥站测流断面与基本水尺断面重合，断面设置在呼玛河大桥上游400m处的顺直河段，右岸为山岩，左岸为滩地，无回水和串沟，断面下游由于受大桥影响，冰期易出现冰塞现象。测站河段稳定，历年水位（H）、流量（Q）关系基本上为单一线。
2.3.2高程系统
基本水尺为矮桩式铁质材料，埋设于呼玛河右岸，距站房100m处。水尺零点高程引据水准点BM1为假定基面。
2．3 .3资料插补延长
二道盘查站具有1956年～1982年的实测资料，集水面积为27484km2，其下游呼玛桥站集水面积为31082km2，具有1983年～2004年实测资料，两者相距57km，同属呼玛河干流下游，集水面积相差11.6%。二者可相互移用，即由呼玛水文站1983年～2004年径流系列按面积比关系求得二道盘查1983年～2004年共49年的年径流系列，由二道盘查站1956年～1982年年径流系列按面积比求得呼玛桥站形成，洪峰主要来源于上游。碧水以上流域山高坡陡，森林茂密，河道陡窄，河底比降1956年～1982年年径流系列。
2.4洪水
2.4.1洪水特性
受气候因素和流域特性及河道特性影响，呼玛河流域洪水是黑龙江上游右岸的高值区，20年一遇的洪峰参数中上游达6.4以上，下游在4.9以上，变差系数Cv值在0.96～0.70之间。固其故站有实测记录以来的最大洪峰为4505m3/s，最小洪峰587m3/s，最大洪峰是最小洪峰的7.67倍。
呼玛河流域洪水按成因可分为春汛、夏汛和秋汛。春汛洪水为融雪形成，洪水过程较短，一般10～15天，单峰型，峰值较大洪量较小。夏汛洪水由暴雨大，良好的产汇流条件使洪水峰高量大，过程陡涨陡落，一次洪水的全过程一般在20天左右，多为双峰型，洪量主要集中在7～10天。秋汛洪水多为强度较小的持续降水形成，洪水过程峰小而洪量较大，峰型多为矮胖单峰型。呼玛河干流洪水传播时间，碧水至固其故平均为1～2天，固其故至二道盘查平均为4天。
洪水资料可靠性审查：二道盘查站具有1956年～1982年实测资料，呼玛桥站具有1983年～2004年实测资料。一般洪水均为流速仪施测，单一H～Q曲线整编，最高洪水位、最大流量的测验整编均按规范要求进行，资料比较可靠。经过对峰量关系分析，整编成果是可靠的。
缺测洪水插补：二道盘查站1955年历史洪水是根据二道盘查站实测水位资料及调查到的洪痕点，按比降法计算得到的，洪量是根据二道盘查站的洪峰洪量关系插补求得；1983年以后的洪水系列是根据呼玛桥水文站的实测洪水系列，按地区综合公式移置到二道盘查求得。
2.4.2 历史洪水
黑龙江干流近100余年多次发生大洪水，据调查、实测和有关资料记载， 1872、1897、1902、1914、1928、1929、1933、1956、1958、1960、1972、1984、1994、1998等年均发生过特大和较大洪水。其中， 1872年洪水是黑龙江干流有史以来的最大洪水，上游为1855年以来的首位洪水，1958洪水仅次于1872年，为1872以来第二位洪水，1897年为第三位洪水。1872年洪水和1897年洪水可利用俄国水位站实测资料，通过相关插补出我方各站洪水位，首位洪水重现期可以从2004年推算到1855年，为150年。鸥浦和呼玛水位站的历史年份、重现期及洪水位见表2.4-1。

表2.4-1 历史洪水年份、重现期及水位表
水位站
名称
项目
洪水排位
1
2
3
鸥浦
年份（年）
1872
1958
1897
重现期（年）
150
75
50
水位（m）
212.26
211.44
206.45
呼玛
年份（年）
1872
1958
1897
重现期（年）
150
75
50
水位（m）
176.5
176.03
173.5

2.4.3 系列代表性
二道盘查站大洪水年份主要有两个，即1955年和1991年，其次是1962、1998和1988年。流域内其他各站洪水年份与二道盘查站相同，但洪峰流量的排位却有所不同，详见表2.4-2。
表2.4-2 呼玛河流域洪水排位表 单位：m3/s
年份
二道盘查
固其故
碧水
塔河
Qm
排位
Qm
排位
Qm
排位
Qm
排位
1955
6670
1
4700
1
3980
2
2100
2
1991
4505
2
3900
2
4290
1
2240
1
1962
4030
3
2800
3

1300
3
1998
2930
4
2620
4
3260
3
781
4
1988
2880
5
1700
5
2430
4
752
5
重现期推算：根据调查，二道盘查站首位洪水重现期可以有两种可能。
①108年重现期
根据二道盘查调查成果，被调查人刘大正在该地居住60多年，1965年去世时71岁，刘大正介绍“1955年大水是他在二道盘查居住60多年中最大的一次，以前大水从没到过他家房后的小庙”。按上述分析，刘大正应为1894年出生，10岁左右（1905年前后）就在二道盘查居住，据此推算，1905年以来没有超过1955年的大水。从1894年至1905年之间，黑龙江左右岸均有洪水记载的最早年份是1897年，本年洪水黑龙江干流中游及左岸的音果达河和石勒喀河均排首位，与呼玛河相邻的嫩江上游库漠屯站排第2位。据此分析，呼玛河流域洪水重现期可以推算至1897年，即首位洪水的重现期为108年。
②52年重现期
呼玛河流域最早的实测水文记录始于1953年，即二道盘查站1953年1月开始实测水位，从实测历年最高水位可以看出，1955年最高水位至今仍居首位，重现期为52年。因此，二道盘查站首位洪水的52年的重现期比较可靠。
通过以上两种洪水重现期的分析，流域内最早的水情记录始于1953年，1897～1953年无水情记载，主要根据被调查人口述和黑龙江干流水位纪录推估呼玛河洪水的重现期，由于呼玛河干流洪水多发生在中上游，与黑龙江洪水同频率的机率不大，以黑龙江洪水记录推算的重现期并不可靠。
首位洪水重现期应按实测资料推算，二道盘查站1953年开始施测水位，从水位纪录来看，1953～2004年间没有发生超过1955年的洪水，因此可以认为1955年洪水为1953年以来的首位洪水，重现期52年。
根据流域内各水文站的设计洪峰流量，绘制设计洪峰流量与集水面积关系曲线，见下图，可以看出各频率设计值与集水面积的关系基本合理。
2.2.4设计洪水
本次设计洪水位与黑龙江省水利水电勘测设计研究院编制的《黑龙江省大兴安岭地区呼玛河三间房水利枢纽工程项目建议书》的呼玛河干流设计洪水位高程系统一致。
呼玛河干流各水文站设计洪水位成果表 2. 4－3

·29·

表2.4-3 呼玛河干流各水文测站设计洪水成果表
站名
项目
单位
均值
Cv
频率（P%）
0.01
0.02
0.1
0.2
0.33
0.5
1
2
5
10
碧水
（7681km2）
Qm
m3/s
1237
0.91
10596
9802
7959
7172
6576
6115
5327
4523
3488
2695
W1
108m3
0.95
0.69
5.67
5.30
4.43
4.06
3.76
3.54
3.15
2.76
2.23
1.82
W3
108m3
2.25
0.60
11.37
10.67
9.04
8.32
7.79
7.36
6.62
5.88
4.86
4.05
W7
108m3
3.57
0.49
14.40
13.62
11.76
10.95
10.33
9.84
8.99
8.09
6.88
5.92
W15
108m3
5.35
0.43
18.90
17.94
15.68
14.68
13.93
13.32
12.26
11.17
9.67
8.44
固其故
（10882km2）
Qm
m3/s
1290
0.89
11284
10416
8411
7553
6919
6408
5564
4697
3586
2757
W1
108m3
1.02
0.81
7.84
7.26
5.92
5.35
4.91
4.58
4.01
3.42
2.67
2.09
W3
108m3
2.59
0.69
16.14
15.04
12.48
11.39
10.53
9.89
8.75
7.63
6.11
4.94
W7
108m3
4.25
0.57
21.03
19.72
16.68
15.35
14.36
13.58
12.21
10.83
8.96
7.47
W15
108m3
7.01
0.45
26.69
25.26
21.86
20.38
19.26
18.37
16.81
15.18
12.99
11.24
二道盘查
（27484km2）
Qm
m3/s
1880
0.86
15687
14500
11751
10578
9697
9002
7838
6641
5114
3958
W1
108m3
1.57
0.83
12.48
11.55
9.40
8.48
7.78
7.24
6.32
5.38
4.18
3.25
W3
108m3
4.21
0.68
25.82
24.08
20.01
18.29
16.91
15.88
14.07
12.30
9.86
8.00
W7
108m3
8.30
0.50
35.38
33.35
28.59
26.48
24.90
23.66
21.50
19.28
16.25
13.86
W15
108m3
13.61
0.40
46.05
43.73
38.27
35.87
34.07
32.60
30.05
27.43
23.84
20.90

2.5设计洪水水面线
根据呼玛河堤防防洪标准，依据呼荣堤防的设计水位，按1／5万地形图，取洪水走向距离，连成水面线并用呼玛县98年洪痕点验证后作为设计洪水水面线。
2.6穿堤建筑物设计流量
呼玛河堤防穿堤建筑物共有二处，穿堤建筑物设计流量依据《黑龙江省中小流域设计暴雨洪水图集》和地区经验公式计算求得。详见表2—6—1。
穿堤建筑物设计流量表
表2－6－1
序号
堤段名称
穿堤建筑物
集水面积
F(km2)
洪峰参数
Cp
Cv
Qmp(m3/s)
10%
20%
1
呼玛河堤防
一号闸
17.6
1.75
1.15
8.84
5.77
2
呼玛河堤防
二号闸
17.6
1.75
1.15
8.84
5.77

3地质
3．1概述
根据呼玛河防洪工程的有关要求，对该段堤防
