DCS及MES系 统 设 备集成
招 标 文 件
（第一部分 DCS系统设备集成）

项目名称：开发区路东区蒸汽供热厂（锅炉房）1号供热厂拆改工程
招标单位：泛华建设集团北京经济技术开发区分企业
联络人招标时间：3月

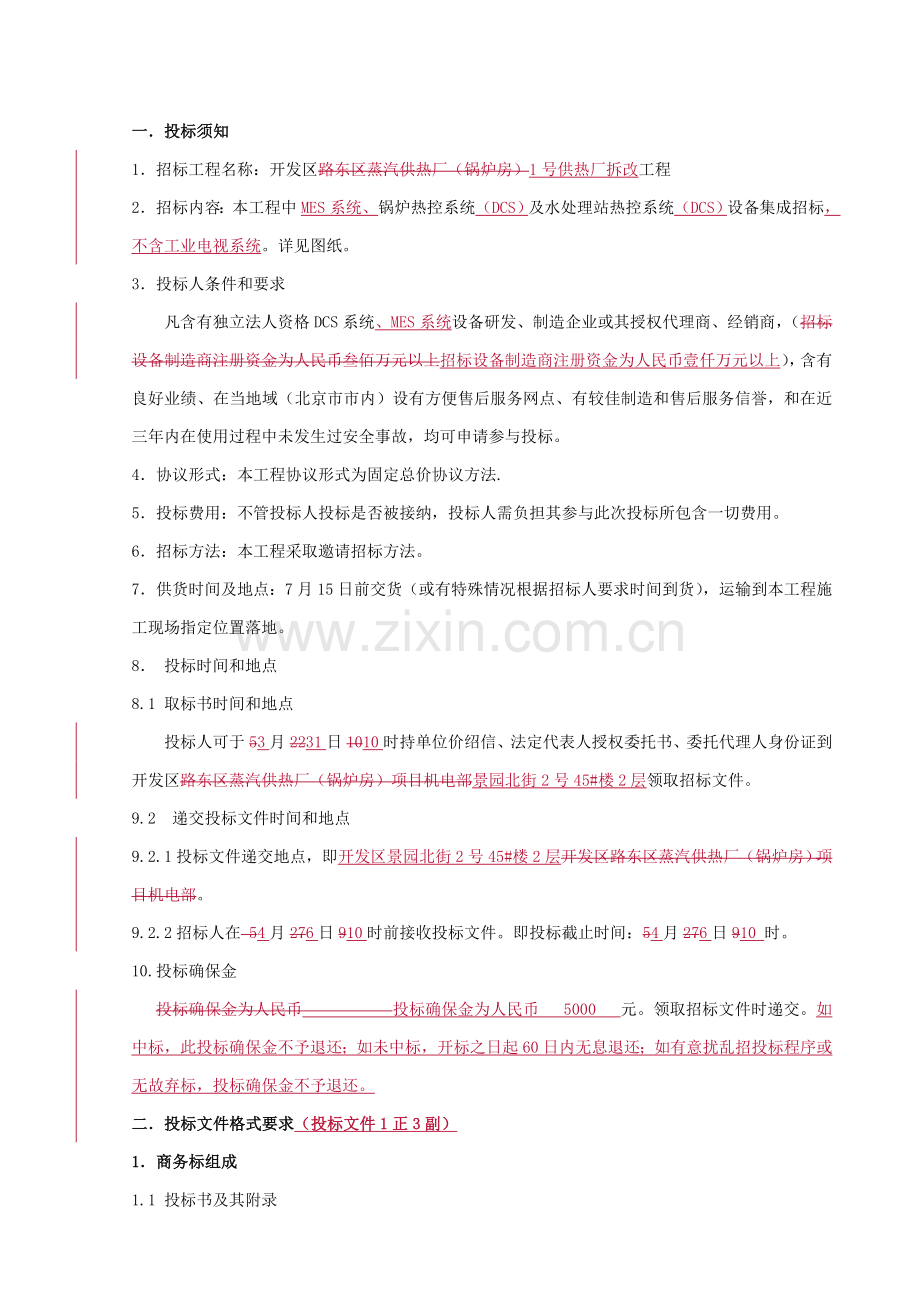

一．投标须知
1．招标工程名称：开发区路东区蒸汽供热厂（锅炉房）1号供热厂拆改工程
2．招标内容：本工程中MES系统、锅炉热控系统（DCS）及水处理站热控系统（DCS）设备集成招标，不含工业电视系统。详见图纸。
3．投标人条件和要求
凡含有独立法人资格DCS系统、MES系统设备研发、制造企业或其授权代理商、经销商，（招标设备制造商注册资金为人民币叁佰万元以上招标设备制造商注册资金为人民币壹仟万元以上），含有良好业绩、在当地域（北京市市内）设有方便售后服务网点、有较佳制造和售后服务信誉，和在近三年内在使用过程中未发生过安全事故，均可申请参与投标。
4．协议形式：本工程协议形式为固定总价协议方法.
5．投标费用：不管投标人投标是否被接纳，投标人需负担其参与此次投标所包含一切费用。
6．招标方法：本工程采取邀请招标方法。
7．供货时间及地点：7月15日前交货（或有特殊情况根据招标人要求时间到货），运输到本工程施工现场指定位置落地。
8． 投标时间和地点
8.1 取标书时间和地点
投标人可于53月2231日1010时持单位价绍信、法定代表人授权委托书、委托代理人身份证到开发区路东区蒸汽供热厂（锅炉房）项目机电部景园北街2号45#楼2层领取招标文件。
9.2 递交投标文件时间和地点
9.2.1投标文件递交地点，即开发区景园北街2号45#楼2层开发区路东区蒸汽供热厂（锅炉房）项目机电部。
9.2.2招标人在 54月276日910时前接收投标文件。即投标截止时间：54月276日910 时。
10.投标确保金
投标确保金为人民币 投标确保金为人民币 5000 元。领取招标文件时递交。如中标，此投标确保金不予退还；如未中标，开标之日起60日内无息退还；如有意扰乱招投标程序或无故弃标，投标确保金不予退还。
二．投标文件格式要求（投标文件1正3副）
1．商务标组成
1.1 投标书及其附录
1.2 报价汇总表
1.3分项报价表
1.4 其它相关说明
2．技术标组成
2.1配置明细表
2.2质量确保方法及承诺。
2.3售后服务和承诺（范围、标准及期限等）。
2.4优惠方法（产品无偿保修期限、保修期后维护费用及方法）。
2.5 MES、DCS系统控制方案（提醒：此项为关键）
2.6其它相关说明
3．资格文件（以下资料按次序装订成册，每项均须加盖单位公章）
3.1营业执照副本复印件;
3.2税务登记证副本复印件;
3.3生产许可证；
3.4代理产品制造厂资格证（如所设产品为代理产品）复印件;
3.5投标人通常情况表;
3.6业绩表
3.7财务情况表;
3.8 质量管理及质量确保体系认证证书
三．投标要求
3.1 概述
本DCS控制系统规格要求为北京经济技术开发区路东区蒸汽1号供热厂拆改工程而编制。本招标文件是订货协议基础文件之一，经双方确定签字后为协议技术附件。
本技术要求对此次招标项目标DCS在配置规模、系统功效、技术性能等方面提出需要技术规格，对投标方供货范围、技术服务、工程项目实施、系统组态、系统集成等提出要求。对技术要求中未提及，但为实现系统技术性能和系统完整又是需要系统配置和相关附件，投标方有责任向用户方提出提议，并提供完善DCS系统配置。
本工程中MES系统详见第二部分相关MES系统部分相关要求。
3.2 投标方责任
DCS投标方对所提供硬件（除DCS系统，还包含所集成其它设备）、软件、技术服务、工程服务、技术培训、软件组态、系统集成、包装运输、开箱检验、安装指导、现场测试、系统验收，直到DCS整套系统运行等负有完全责任。
3.3 供货及服务范围
3.3.1 锅炉热控系统
DCS投标方供货及服务范围包含： DCS机柜（含模件、端子、继电器等），操作员站（液晶显示器、键盘、鼠标），公共操作员站兼工程师站、网络打印机、系统/应用软件、通讯接口设备、专用工具、试验设备等，控制模件、电源模件、通讯模件均冗余装置。预留和其它系统通讯接口（天然气、燃烧器控制系统、热网控制系统、水处理系统）。DCS硬件、软件，技术服务、工程服务、技术培训、软件组态、系统集成、包装运输、开箱检验、安装指导、现场调试和测试、系统交付验收等。
DCS投标方供货及服务范围依据实际需要还包含：MES系统设备、锅炉控制柜、锅炉给水泵控制柜、除氧控制柜、热力配电柜（RLX）、UPS、电动阀控制箱、工业电视、卫星时钟、操作台、座椅等设备和DCS系统工程设备集成。
3.3.2 水处理站热控系统
投标方供货及服务范围包含：水处理站热控系统图纸设计为PLC控制系统，此次招标将PLC控制系统改为DCS控制系统，投标根据DCS控制系统配置报价。DCS机柜（含模件、端子、继电器等），操作员站（液晶显示器、键盘、鼠标），网络打印机，系统/应用软件，通讯接口设备，专用工具，试验设备等，控制模件，电源模件（通讯模件均冗余配置）预留和其它系统通讯接口。DCS硬件、软件，技术服务、工程服务、技术培训、软件组态、系统集成、包装运输、开箱检验、安装指导、现场调试和测试、系统交付验收等。
DCS投标方供货及服务范围依据实际需要还包含：热力配电柜（RLX）、 UPS、、卫星时钟、操作台、座椅等设备和DCS系统工程设备集成。
3.3.3 锅炉热控系统及水处理站热控系统具体参数详查图纸。
3.3.4 尤其说明
此次招标图纸显示为5台35T燃气蒸汽锅炉，现更改为安装3台燃气蒸汽锅炉，2台预留。DCS报价时对应2台预留锅炉过程控制站、操作员站、锅炉控制柜、电动阀控制箱等预留扩展容量。过程控制站预留足够扩展容量。UPS按图纸设计配置。除预留足够扩展容量外，还应在5台锅炉整体控制系统开关量、模拟量测点预留15%余量。水处理站热控系统根据图纸配置。
3.4 报价技术文件要求
3.4.1 系统配置要求
本规格书要求系统配置规模、规格指标是基础要求。投标方应依据这些基础要求配置成熟、新型主流设备和最新软件版本，提供良好项目技术服务，据此作出性能、价格适宜报价。
报价技术文件必需符合规格书所列供货范围、技术规格、技术指标和标准。
投标方在报价技术文件中所提供DCS系统配置，不管是硬件、软件，全部必需是完整、无缺项。不管何时发觉缺项、漏项，投标方全部必需无偿补足。
投标方对技术文件确实定并不能免去或减轻投标方责任。
3.4.2 报价技术文件中歧义
假如最终报价技术文件中条款、技术规格、数字等出现前后不一致或相互矛盾之处，标准上以对招标方有利条款、技术规格、数字为准。
3.4.3 报价技术文件和规格书差异
投标方在报价技术文件中所提供设备技术规格中若有不满足本规格书指标或有差异地方，投标方必需在报价技术文件中明确说明。不然，由此而产生后果（不管报价技术文件是否被确定）均由投标方负担。报价技术文件必需对替换方案进行明确说明。
报价技术文件可依据对规格书了解和系统特点，提出愈加好提议方案，可作为备选方案单列报价。
3.4.4 分项报价
报价技术文件必需按装置和设备分类分项报价。报价中应分别列出每项内容单价。选择项目单列报价。备品备件应分品种单列报价。
3.4.5 报价技术文件关键内容
报价技术文件应参考本规格书内容编写，并进行必需说明。规格书中要求说明条款应列项说明，不可用样本替换说明。
报价技术文件应包含:
1) 投标方及制造厂介绍；
2) 系统概述；
3) 系统配置总图;
4) 系统配置及功效说明;
5) 操作站及机柜配置图;
6) 硬件设备清单(要具体写明: 名称、规格、型号、功效、制造厂、产品系列号、样本编号、数量等);
7) 推荐和可选择硬件设备清单;
8) 系统配置软件清单(要具体写明: 名称、代号、版本、功效、产品系列号、样本编号、数量等);
9) 推荐和可选择软件清单;
10) 备品备件清单;
11) 技术服务项目及确保;
12) 工程项目实施内容及确保;
13) 质量确保：
系统质量和功效确保;
系统硬件成套及完整性确保;
系统软件成套及完整性确保;
系统集成设备质量、功效及其和系统兼容性确保;
14) 系统集成设备配置及功效说明;
15) 和规格书偏离项说明;
16) 提供项目文件清单（I/O清册）;
17) 提供系统负荷及计算方法;
18) 其它针对本工程编制DCS控制方案；（提醒：本控制方案为技术标关键，包含控制步骤、控制逻辑、系统配置、I/O清册、技术支持和服务等全方面内容。
3.4.6 技术说明和选型样本
投标方必需提供报价技术文件中所包含到关键设备和部件、全部应用软件具体技术规格、功效说明等资料。
3.4.7 报价技术文件相关资料
报价技术文件中还应该附加：
1）报价技术文件中使用和引用标准及规范；
2）报价技术文件中使用专用技术术语和缩写注释；
3）系统工业安全、电磁安全及健康安全认证证书等资料；
4）相关参考资料。
5）对于招标方不了解标准及规范，必需时还应附加标准全文。
3.4.8 无效报价
假如报价文件不按规格书要求编制，将被视为无效报价。
3.4.9 相关招标及投标修改
本技术要求要求及报价技术文件内容必需时可作合适调整和修改，但不得改变关键和实质性内容，而且调整和修改必需经过双方确定。调整和修改可经过技术协调会或工程协调会方法进行，调整和修改原因和内容必需提交补充文件，并有正式统计文件立案。
3.4.10 本规格书程度用词
本规格书条文中要求实施严格程度不一样用词，和评标程度说明以下：
A) 表示很严格，一定要这么做用词：
正面词采取“必需”，反面词采取“严禁”。
报价技术文件中若有一项不符合“必需”或“严禁”条款，即作废。
B) 表示严格，在正常情况下均这么做用词：
正面词采取“应”，反面词采取“不应或不得”。
报价技术文件中若有五项（不含）以上不符合“应”或“不应或不得”条款，即作废。
C) 表示许可稍有选择，在条件许可时首先这么做用词：
正面词采取“宜”或“可”，反面词采取“不宜”。
四 系统技术规格
4.1 概述
投标方为本项目提供DCS应采取近几年发展和改善新技术、新设备过程控制和工厂管理系统，而且经过实际应用系统，便于扩展，能满足供热厂生产增容过程控制、检测、优化和管理需要。
4.2 过程控制和检测
4.2.1 控制功效
本工程采取集中监视分散控制方法，在锅炉运转层设置集中控制室，在少许就地操作和巡回检验人员配合下，运行人员在集中控制室经过集散控制系统操作员站对锅炉运行监测和控制。为确保系统运行可靠性，需满足以下条件：
1） DCS系统DPU、电源及通讯模块均采取冗余配置；
2） 控制器CPU负荷率最忙时小于50%（最忙时），操作员站CPU负荷率小于40%（最忙时）；
3） 内部存放器占有容量小于50%，外部存放器占有容量小于40%；
4） 每种I/O点裕量15%，每种I/O模件槽裕量15%；
5） 电源负荷裕量30%~40%，通讯总线负荷率小于30~40%。
4.2.2 数据采集功效
数据采集功效是将过程变量及状态存入系统。
控制站应能满足全部过程变量检测需要。
系统应有数据存放功效，可将多种工艺变量及参数、检测信号、操作过程、报警事件等数据按需要存入硬盘，并可随意调用。
4.2.3 过程I/O接口
I/O接口除常见类型外还应配置下列几类（包含对应软件）：
标准串行通信接口（如：RS-422、RS-485等）；
各类卡件应有0.2%精度产品；
I/O卡应含有识别现场接线断路并发出报警功效。
输出信号卡在设备故障时应能保持输出不变或达成预先设置安全输出值。
用于热电偶温度检测I/O卡应含有冷端温度赔偿功效。
报价技术文件应对过程I/O接口技术规格进行具体说明。
4.2.4 冗余
控制站和检测站控制器、电源单元、通信单元等功效卡必需1:1冗余配置。
4.3 操作环境和人机接口
4.3.1 操作站
操作站是操作人员监视、控制生产过程、维护设备和处理事故人机接口。其硬件和软件应含有高可靠性和容错性，软件应有从错误中快速恢复功效。
4.3.2 操作站主机
操作站主机应是工作站或高性能工业用计算机，其操作系统应是通用、适适用于工业化、可靠操作系统。
操作站硬件规格应为不低于32位系统总线，32位或以上CPU。操作站应带有硬盘驱动器。操作站应能配置光盘驱动器、活动硬盘等高密度外部数据存放设备。
操作站全部外设及接口应是通用，硬盘驱动器、光盘驱动器、显示器、通用键盘、鼠标、打印机等应该是商业化可交换。
4.3.3 操作站软件
操作站软件操作环境应能适应本工程供热厂过程控制操作需要，能够依据操作者权限访问和调用工艺步骤图、过程参数、数据统计、报警处理和多种可用数据，并能有效地调整控制回路输出和设定参数。
对网络上数据资源，必需能分成不一样操作区域或数据集合，能够依据需要进行监视、控制等不一样操作。
操作站必需含有不一样等级和不一样操作区域或数据集合操作权限。操作等级和权限用密码或钥匙方法限定。操作员密码和操作权限应能由系统管理员设定和修改。
报价技术文件应对操作站功效进行具体说明。
报价技术文件应对操作事件统计功效和追溯方法进行具体说明。
4.3.4 操作站组态
操作站能够运行组态软件，并配有通用键盘，操作员站运行画面由工程师站开发环境完成组态并下载至各操作员站。另外，在操作员站可实时监视系统硬件运行状态，并对系统故障信息进行查询。
4.3.5 数据处理能力
系统应该满足全部数据统计需要，可由用户任意选定统计参数、采样时间和统计长度，并可对统计数据进行编排处理和随时调用。
4.3.6 过程报警和系统报警
操作站应含有完善报警显示和查询功效，对过程变量报警和系统故障报警应有显著区分。应能对过程变量报警任意分级、分区、分组，应能自动统计和打印报警信息，区分第一事故报警，统计报警次序，SOE信号时间分辩率应正确到0.1秒。
报价技术文件应对过程变量报警和系统报警功效进行说明。
4.4 系统管理及工程实施
系统管理内容有系统常驻数据管理、系统各设备在线诊疗、系统软件数据维护、系统组态及修改、图形管理，另外还有用户应用程序，生产过程控制数据深入处理，文件服务等。
工程实施关键是系统及设备组态、生成、修改、测试、下载，建立组态数据库等。
系统管理及工程实施应在工程师站进行。
4.5 通信网络
通信网络分为过程控制网和现场总线网。
4.5.1 网络特征
报价技术文件所推荐DCS局域控制通信网络应符合ISO/IEEE通信标准。通信速度不低于100Mb/s，网络设备间通信应是对等方法。网络设备应含有在线上网和下网功效，能够在线加入或摘除网络设备而不影响其它正常工作设备运行。
五 硬件配置基础要求
5.1 设备配置条件
本项目各装置DCS操作站集中安装在中心控制室内。
5.2 冗余标准
系统应含有完备冗余技术，包含设备冗余和工作性能冗余。
各级网络通信设备和部件必需1:1冗余。
控制站控制器等功效卡必需1:1冗余。
全部电源设备和部件必需1:1冗余。
每个操作站应为独立计算机主机，操作站之间应含有工作冗余功效。对冗余设备，要求能在线故障诊疗、报警、自动切换。
5.3 控制回路及检测点统计（I/O清单）
控制回路、检测点统计表自行按图及招标范围列出。
5.4 控制站配置
5.4.1 控制器配置要求
控制器应为无风扇设计，CPU主频不低于200MHz，RAM不低于128M，含有固件升级功效。控制站组态信息应存放于非易失存放介质，当控制器重启后，无需进行控制逻辑等组态信息重新下载。控制器支持冗余配置。控制器应同时支持多个控制回路实施周期。
各控制站I/O卡件插槽必需预留15%余量。
当控制站满负荷时，系统电源、软件、通信负荷和其它多种负载应含有最少40%以上工作裕量。
控制站负荷不应超出50% ，假如在开工运行过程中，控制站实际负荷超出50%，DCS投标方必需无偿补充软件及硬件设备，满足负荷限制条件。
5.4.2 I/O卡配置
I/O卡应为含有CPU配置智能采集卡，I/O通道采取全隔离式，即I/O通道路路隔离，每路和系统电气隔离。
报价技术文件中应说明I/O卡隔离方法。
对一些仪表（如：电磁流量计、分析仪等）输入信号，I/O卡配置应确保这些信号正常接收和转换。
对一些仪表（如：电磁阀等）输出信号，I/O卡配置应确保这些信号输出负载能力。
AI卡通道数不应多于每卡8通道。
用于控制温度信号（TC、RTD）输入卡通道数不应多于每卡8通道。
用于监视温度信号（TC、RTD）输入卡通道数不应多于每卡8通道。
AO卡通道数不应多于每卡4通道。
DI卡通道数不应多于每卡16通道。
DO卡通道数不应多于每卡16通道。
DCS应为现场24V用电仪表供电，I/O卡不能供电，应配置供电电源和配电端子。
非智能I/O信号应单独配置I/O卡，不应和智能I/O信号混用。
报价技术文件中必需提供控制站、I/O卡抗电磁干扰能力（硬件和软件）说明，并提供相关技术规格和资料。
报价技术文件中应提供控制站、I/O卡具体技术资料和说明。
5.5 操作站配置
5.5.1 主机
每个操作站应能管理工艺装置各个操作分区，并可在权限管理下进行切换。
CPU: ≥32位；
主频: ≥2GHz；
硬盘: ≥120GB；
内存: ≥1GB；
报价技术文件中应提供操作站多种设备具体技术资料和说明。
5.5.2 操作站配置
每个操作站应配置显示器、操作员键盘、鼠标。
操作站配置20英寸以上液晶显示器。
5.5.3 打印机配置
本项目各装置依据需要统一配置打印机。
打印机纸张规格：A3(或A4)。
报价技术文件中应提供打印机具体技术规格资料，并对打印功效作具体说明。
5.6 工程师站配置
CPU: ≥32位；
主频: ≥2GHz；
内存: ≥1GB；
硬盘: ≥120GB；
显示器：≥20英寸液晶（LCD）；
操作系统：WINDOWS或WINDOWS XP系统。
工程师站含有组网能力（可作为网络服务器）或多终端能力，采取多网卡配置，能够经过交换机和全厂管理网络相连。工程师站应含有操作站全部功效。
报价技术文件中应提供工程师站多种设备具体技术资料和说明。
5.7工业电视配置（此项不在招标范围内，但控制室内操作台及座椅在招标范围内）
在控制室设置工业电视监控站，用于装置内工业电视显示及操作。电视监控站应能够实现工业有线电视系统（CCTV）摄像头图像显示、监控。电视监控站硬件及操作站配置和中控室内操作站相同，并配置视频输入卡及键盘卡。电视监控站操作系统为WINDOWS XP系统。
5.8 通信网络及设备
5.8.1 过程控制局域网
采取冗余控制通信网，联接全部控制、检测和操作设备。网络级设备还有工程师站、网络级历史数据存放设备等。
网络连接采取网络交换机。网络交换机应预留2个以上连接操作站接口，方便扩充应用。
控制通信网及其各级通信子网络及网络设备应容错（或冗余）配置。
中心控制室和各机柜室网络连接方法为星形或环网形连接。
通信网络应有病毒防护设施。
报价技术文件应对通信标准、通信方法作出具体说明，并提供各级网络通信速率、通信距离、通信传输介质、通信扩展设备等技术资料。
5.8.2 网络负荷
网络负荷不应大于50%。
报价技术文件应对各级通信网络上最大负载量进行说明，提供通信故障率和负载量相关数据。在投标中应有所配置系统通信网络负荷计算及可能发生最大通信负荷计算。
5.9 DCS和其它系统、设备通信连接
DCS应配置和其它系统通信能力，通讯协议应支持通用Modbus RTU或招标方要求其它特制通信协议。
DCS投标方负责全部所需连接数据通信实现，应在报价中说明其联网方案、通信协议，并应提供软、硬件具体技术资料和说明。
5.10 系统机柜
依据各装置控制和检测点数配置对应控制单元及机柜。
各类系统机柜宜预留20%备用安装空间（不安装设备）。
报价技术文件应提供机柜、操作站等设备外形尺寸、基础尺寸、材质、重量和颜色标志等技术规格。
DCS机柜应采取标准机柜，前后单开门，左轴方法，尺寸、颜色应统一。机柜门内带A3横向聚苯乙烯电路图盒（带自粘固定带）。门内带正反面标签，门内、外均带机柜编号。
其它多种机柜外形、尺寸及颜色应和DCS机柜相同。柜内应配置专用屏蔽线接线端子、供电端子、安装配件、汇线槽、风扇等辅助设施。电源线、接地线应连接完好。柜内应有20%扩展空间。
5.11 电缆及连接配件
通信电缆及连接配件由DCS投标方供货。
系统各设备之间连接电缆和所用接插件由DCS投标方供货，并应留有足够长度。
DCS内部电源电缆及系统电缆，由DCS投标方供货。
5.12 电源及接地
5.12.1 电源规格
DCS投标方必需在报价技术文件中对控制室提出对电源技术要求和提议UPS容量，并提供DCS多种设备电源规格、工作电流、最大开启电流、供电设备保护电流规格、耗电量等资料。
5.12.2 现场仪表供电
现场仪表24VDC电源供电，由投标方提供1：1冗余稳压电源，电源负荷小于50%。
5.12.3 接地工程
接地工程应采取等电位连接方法共用接地系统，最终接到电气接地系统。如对接地有特殊要求，请在设计方案中注明。
为便于用户施工准备，报价技术文件中必需提供具体接地工程规范、资料和说明。
六 软件配置基础要求
6.1 过程控制和检测软件
投标方所提供DCS必需配置全套过程控制软件、过程检测软件和操作软件，软件容量应按设备最大配置配置。
每一个操作站所配置软件操作点数容量应和对应控制器I/O卡相匹配。
投标方应列出可选控制站、操作站运行高级控制、批量控制、数据处理及统计核实和其它可用应用软件清单。
DCS应配置用于保留过程数据统计软件，其能力应满足全部I/O点2倍以上数据量（每分钟统计一次）。报价技术文件应对历史数据统计软件规格和功效进行具体说明。
6.2 操作系统及工具软件
系统必需配置全套操作系统软件及工具软件。
工程师站应配置必需通用高级语言、数据库管理系统、电子表格、网络管理软件等应用软件及工具软件。
报价技术文件必需列出应配置软件清单（包含已随硬件带软件）和可供选择软件清单，并说明软件版本。
6.3 工程组态软件
系统除必备组态软件外，投标方还应列出可选择其它组态工具软件。组态软件应含有在线修改和下装组态数据功效。
6.4 软件版本更新
在协议确保期及以后五年内，DCS投标方应无偿提供最新版本DCS应用软件及升级服务。对于因为软件版本等引发系统故障，DCS投标方应立即处理。
6.5 软件系统语言环境要求
DCS系统中全部相关应用软件：系统配置、组态等开发环境及运行环境应全部为汉字系统。 投标文件应对所提供全部软件所支持语言环境进行说明。
七 辅助工具
投标方提供系统安装、调试、维护用特殊工具和专用仪器、工具清单，并单独报价。报价中应包含足够用于系统组态、安装、调试、维护用外存放介质（如：可读写光盘、高密度磁盘、活动硬盘等）。
八 文件资料
8.1 工程设计文件资料
DCS投标方应按装置分别提供完整汉字工程设计文件资料（4份）及电子文件（2份），每个装置资料最少应包含：
1) 系统总说明书及配置图；
2) 操作站和机柜部署图；
3) 输入输出卡件及接线端子部署图、接线图；
4) 系统供电及接地图；
5) 系统内部电缆接线图；
6) 操作站、机柜、机架具体尺寸图；
7)工业电视系统布线图；
87) 远程I/O卡件及接线端子部署图、接线图；
98) 应用软件组态资料（包含回路图、编程、步骤画面等）。
8.2 应用手册文件
DCS投标方应提供4套完整汉字使用手册文件资料（4份），电子文件（2份），资料最少应包含：
1) 多种设备技术说明书；
2) 系统配电及接地工程手册；
3) 多种过程I/O端子接线图；
4) 设备安装手册；
5) 系统软件使用手册；
6) 各应用软件使用手册；
7) 操作员手册；
8) 工程师手册；
9) 系统维护手册；
10) 出厂验收测试程序；
11) 配套设备样本或使用说明书；
12) 规格书中要求相关数据或表格；
13) 其它必需文件资料。
8.3 中间文件资料
中间文件资料、具体内容、交付期限及文件份数在工程条件会上确定。
8.4 组态培训资料
组态培训期间DCS投标方应提供给每位参与者一份组态培训资料。
8.5 文件资料文字
全部文字资料必需使用中国国家标准汉字（简化字）。
九 技术服务
9.1 概述
技术服务应包含工程服务和现场服务。工程服务有项目管理、组态、生成、集成调试、工厂试验和出厂验收、培训服务（组态、操作、维护）等。现场服务包含现场开箱检验、系统通电、安装指导、联调试运和装置投运和集成设备现场安装调试等。
DCS投标方应列出近期完成项目标用户清单，包含联络地址、联络人员等资料，方便了解服务情况。
DCS投标方必需在中国中国设有工程硬、软件支持、服务中心。
9.2 项目管理
9.2.1 项目经理
整个项目实施期间应提供优良项目管理服务。DCS投标方在签定协议后应立即指定一位固定有经验项目经理并立即通知用户，项目经理应有一个固定联络电话及通信地址。项目经理应自始至终地负责整个项目标实施及文件、信件（传真、网络信件等）资料往来，立即联络和处理用户和厂商之间相关事宜，如有些人员更改或临时改变，应预先通知并取得招标方同意。
9.2.2 项目进度
报价技术文件应提供参考项目进度表，工程进度及具体日程待签署协议前确定。DCS投标方应在报价技术文件中提出本项目设备设计、制造、调试、测试、验收等各阶段实施进度。
9.3 工程条件会
DCS投标方应在签定协议后，根据承包商或工程设计单位分期举行工程条件会议，对系统配置和规格进行具体确定，确定各承包商及工程设计单位全部供货清单。经确定供货清单和服务条款即为生产定单。确定文件资料具体内容及具体交付时间。
双方确定文件即成为技术附件，含有协议附件相同效力。
假如有必需，工程条件会议时还可再次确定项目进度。
在项目实施过程中，假如有必需，供、需双方还可就系统具体设计和现场工程设计之间进行必需协调，组织设计联络并协商处理。双方确定文件及文件修改版也含有协议附件相同效力。
9.4 现场技术服务
现场技术服务根据承包商或工程设计单位及工作区分期进行，投标方应依据协议要求派遣有经验技术人员抵达现场提供技术服务。
9.4.1 现场安装
现场安装由招标方负责，投标方应对安装工作提供指导和帮助服务。但由投标方成套系统内部设备相关安装、接线等工作应由投标方负责。
9.4.2 系统通电
DCS设备在现场安装、接线完成后，系统通电由DCS投标方技术人员负责，通电前由投标方技术人员检验系统安装、接线、电源及接地等情况，然后通电开启。
9.4.3 联调试运
DCS投标方将派有经验应用工程师到现场，负责或指导用户对系统和过程进行联调试运，使系统各部分处于正常工作状态，完整地投入运行。
DCS投标方应负责DCS和其它系统通信调试。
联调试运后，方可进行现场验收。
9.4.4 系统投运
装置开工期间，DCS投标方派有经验应用工程师到现场，确保开工期间系统工作正常。
9.4.5 服务费用
DCS投标方报价中应包含现场服务。
因为DCS投标方或系统故障等原因造成现场服务时间增加，其费用由DCS投标方负责。因为招标方原因造成增加现场服务时间，费用由招标方负责。
9.5 操作运行服务
9.5.1 操作运行服务响应
DCS投标方应对系统投运后5年操作运行技术服务、使用和维修技术咨询提供良好确保，DCS投标方应确保在中国中国工程中心技术服务和维修支持部门在接到用户Email / 传真 /电话后二十四小时内对用户提出问题给回复（Email/ 传真 / 电话），直四处理问题。需要时应派专员到用户所在地处理。
9.5.2 服务能力
报价技术文件中应列出中国中国距本项目现场最近技术咨询和维修服务组织、部门地址、联络方法等资料，并说明:
1) 经过正式培训工程师数量；
2) 赴现场所需最长时间；
3) 在现场培训操作和维护人员能力；
4) 更换多种部件或设备生产、运输及服务所需时间；
5) 技术咨询和维修服务资质证实。
报价技术文件中还应说明保修期以外维修服务费用。
十 技术培训及软件组态
10.1 系统技术培训
系统技术培训根据装置分期进行。通常为对所选系统技术规格、配置软件功效进行具体介绍，进行组态技术培训。
10.2 软件组态培训
报价技术文件应对培训计划、组态工作计划、组态工作实施细则提出方案并提供具体报价。
组态培训由DCS投标方负责进行，应确保培训质量。组态培训内容应达成参与培训技术人员在DCS投标方工程师指导下完成组态工作程度。组态培训应确保参与培训技术人员上机
时间和并确保最多每两人有一台终端。
在组态培训前，用户要对讲课和教导人员进行资格确定。在组态培训期间，用户有权要求更换不称职培训和教导人员。
软件组态培训和系统组态工作可连续进行。通常在用户DCS设备上进行组态、生成、调试和下装，最终达成运行条件。调试和下装宜在DCS系统组装完成时进行。
10.3 组态
软件组态及系统集成由DCS投标方负责完成。DCS投标方应派有经验技术人员完成组态及数据库输入工作。用户技术人员配合组态工作并提供组态所需相关资料。
DCS投标方技术人员完成全部组态文件，比如：显示及控制步骤图、系统结构文件、报警分组、控制回路文件、检测点文件、操作站工作文件、生产数据报表等多种文件。
组态文件形成电子文件，经调试修改，由招标方确定并接收。
DCS投标方在用户配合组态工作时应提供良好工作条件和办公设施。
10.4 维护培训
维护培训应为正式培训课程，以确保培训质量。
10.5 操作培训
操作培训应为正式培训课程，以确保培训质量。
十一 测试和验收
11.1 工厂测试和出厂验收
在系统制造、组装完成以后，验收测试之前，DCS投标方应提交一份完整产品清单和测试文件。
出厂测试验收前，厂方应提出一套标准验收程序及内容（包含厂方标准测试文件），经双方确定。
工厂验收在DCS制造厂进行。
系统出厂验收由双方技术人员共同实施，具体测试由投标方负责，验收时对多种卡件最少应测试总量40% ，对I/O卡每卡最少测试一点。
DCS投标方必需确保所提供设备全部技术指标达成产品说明书、供货协议和工程会议所确定指标要求。
工厂测试应包含智能变送器和DCS联调、仪表设备管理系统调试及其它系统集成。
工厂验收文件由双方代表共同签署。
11.2 现场验收
11.2.1 开箱验收
DCS系统到现场后，DCS投标方应派人和用户共同开箱验收。确定到货设备和装箱单列明设备数量符合情况及设备完好情况。
11.2.2 现场验收
系统安装、接线等工作完成后，DCS投标方应派人和用户共同进行系统检验，系统通电、软件安装，组态下载、整个系统试运等工作。DCS投标方和用户共同进行最终系统现场验收测试。
现场验收可参考出厂验收程序及内容，由双方讨论确定。
最终系统测试结果应达成系统技术规格书中各项要求，系统最终验收文件由双方代表共同签署。
十二 性能确保
12.1 性能确保
DCS投标方必需确保系统完整性和全部设备、部件是全新，能完好工作。
在确保期内，DCS投标方必需确保无偿更换发生故障或有缺点部件和设备。用来更换部件和设备应该是全新。
如发生因投标人原因造成系统运行不正常或不能顺利移交使用方，对招标人造成影响，视其情节给罚款处罚，其造成经济损失从承包人工程款中扣除，支付给发包人违约金总额不足以填补因承包人违约给业主、发包人造成损失，承包人应另行向发包人支付赔偿金。赔偿金数额以补足违约金和上述损失间不足部分为限。
质量确保期为整体完工验收后24月。
12.2 备件
DCS供货清单中全部设备、部件应确保最少5年（或停止生产后1年）备件供给期。
十三 设备款（含DCS系统集成及MES系统集成）款付款方法和条件为
签署协议后7日内支付协议总价20%；
货到现场工地库房验收合格后7日内支付协议总价30%；
安装验收合格后支付协议总价20%；
整体工程完工验收合格后790日内支付25%；
整体工程保修期满后7日内支付5%。
投标人可拟出更优惠付款方法。
十四 评标说明
14.1投标人需接收招标人深入议价或考察，投标人如未中标，招标人不需做出任何解释，也不需要负任何责任。
14.2如有投标人有意扰乱招标程序，视其情节扣除投标押金。如投标人中标，投标押金将不予退还，作为招标文件及图纸复印费用。

（第二部分）

厂级管理信息系统（MES）

目 录
第一部分 投标须知 22
1、名词定义 22
2、工程概况 22
3、招标范围及要求 22
4、投标人资质 22
5、招标文件 23
6、投标文件 23
7、开标 25
8、评标 25
9、定标 26
10、投标费用 27
11、纪律和保密 27
12、分包 27
第二部分 附件 28
附件1：厂级管理信息系统技术规范书 28
第一章 工程概况和工作范围 29
1．1概述 29
1．2厂级管理信息系统概述 29
1．3 买方工作范围 29
第二章 规程和标准 29
第三章 MES系统功效及技术要求 30
3．1功效要求： 30
3．2硬件要求： 32
3．3技术要求： 32
3．4MES系统安全性要求 33
第四章 验收、培训和技术服务 33
4．1验收 33
4．2培训 34
4．3技术服务 34
附件3：技术资料 37
附件4：价格表 38
附件5 工程服务和设计联络 39
附件 6差异表 41
附件7 投标人需要说明其它内容 42
附件8 投标人承诺函(格式) 43
附件9 投标人法定代表人授权书（格式） 44
附件10 投标人相关资格申明函(格式) 45
附件11 投标人资格审查文件 46

第一部分 投标须知
1、名词定义
工程：北京经济技术开发区1号供热厂拆改工程
招标单位：泛华建设集团北京经济技术开发区分企业
招标工作领导小组：由招标单位按一定程序和要求而组建机构，负责招标领导工作。
投标人：经过审查符合此次招标所要求对应资质要求，被邀请参与投标竞争单位。
中标人：最终被授予协议投标人。
评标小组：在项目招标领导小组领导下，由聘用教授和相关单位人员组成，负责具体评标工作。
买方：泛华建设集团北京经济技术开发区分企业
卖方：是指中标单位。
2、工程概况
工程介绍：本工程为北京经济技术开发区1号供热厂拆改工程提供厂级管理信息系统，包含厂级管理信息系统硬件建
