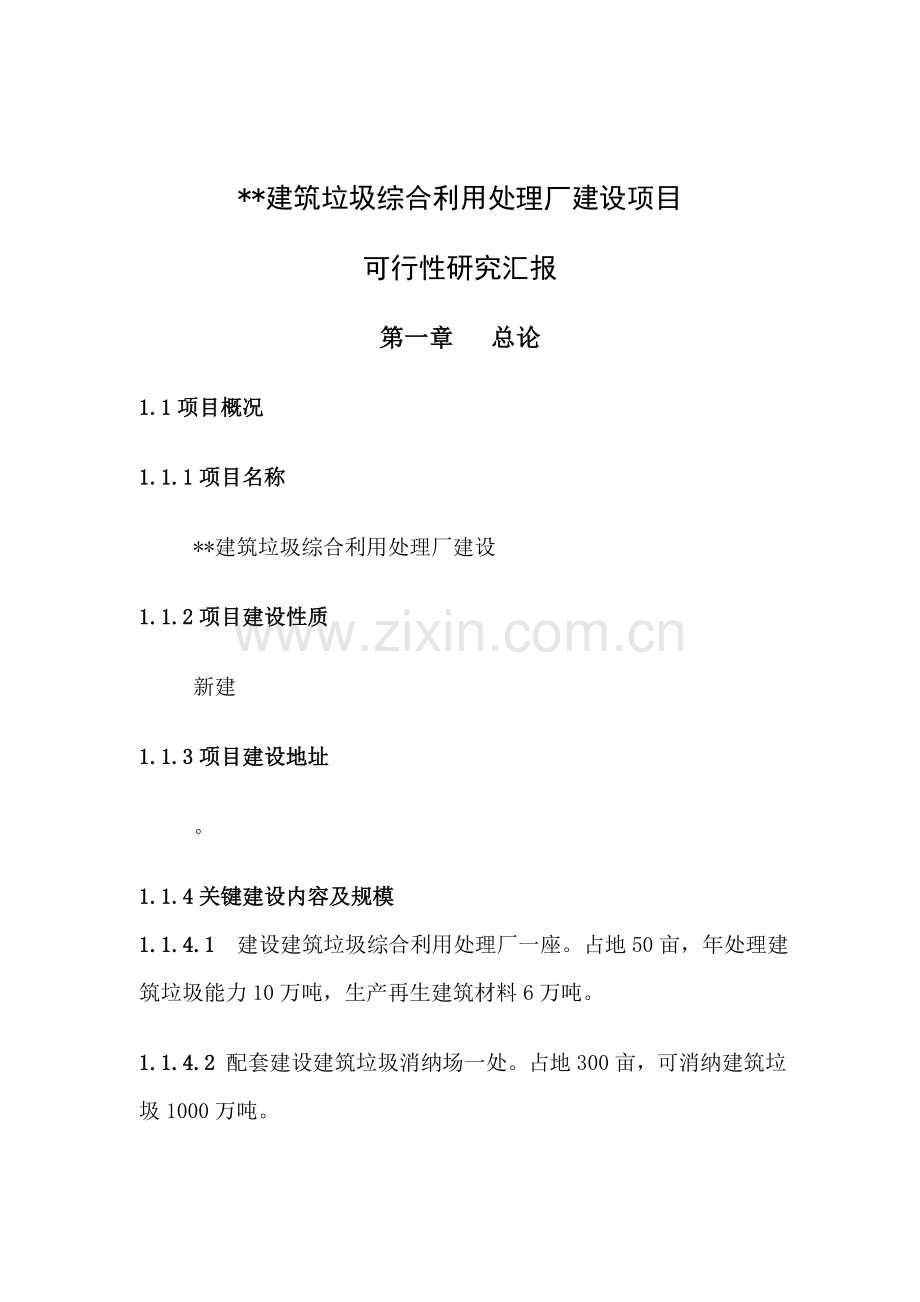

**建筑垃圾综合利用处理厂建设项目
可行性研究汇报
第一章  总论
1.1项目概况
1.1.1项目名称
**建筑垃圾综合利用处理厂建设
1.1.2项目建设性质
新建
1.1.3项目建设地址
。
1.1.4关键建设内容及规模
1.1.4.1 建设建筑垃圾综合利用处理厂一座。占地50亩，年处理建筑垃圾能力10万吨，生产再生建筑材料6万吨。
1.1.4.2 配套建设建筑垃圾消纳场一处。占地300亩，可消纳建筑垃圾1000万吨。
1.1.5投资规模
项目总投资3000万元，其中工程费用400万元、工程建设其它费用2100万元，预备费450万元，流动资金50万元。
1.1.6资金筹措
申请中央专题补助资金300万元，地方配套100万元，其它企业自筹。
1.1.7建设时间
本工程设计建设工期为1年。
1.2项目建设单位介绍
　本企业是一家致力于建筑垃圾综合处理专业化企业。企业拟引进建筑垃圾处理设备，是现在中国最优异建筑垃圾处理设备。企业始创之宗旨，就是以国际化标准，二十一世纪优异手段，努力争取在城市建设和城中村改造中，实现建筑垃圾再生利用，让大量建筑垃圾经过企业优异设备处理后，达成变废为宝，使建筑垃圾资源化、减量化、无害化。其显著社会效益、经济效益和生态环境保护效能，得到国家政策优先支持，是国家政策优先支持环境保护项目。
1.3项目可行性研究依据　
1.3.1 《中国环境保护法》
1.3.2 《中国固体废物污染环境防治法》
1.3.3  《城市建筑垃圾管理要求》
1.3.4 国务院办公厅《相关深入推进墙体材料革新和推广节能建筑通知》
1.3.5 《建材工业“十一五”发展计划纲要》
1.3.6 《**城市总体计划—2030纲要》
1.3.7 建设单位提供相关资料
1.4 可行性研究汇报编制标准及指导思想
1.4.1 严格实施国家对环境保护、劳动安全及卫生等方面相关要求和标准，采取技术优异可靠环境保护装备，切实做到“三同时”；
1.4.2 落实国家建材工业发展新型建材产业政策和发展方针，以实现当地域建材行业突破性发展；
1.4.3 经过多方案比选，精心设计技术优异、切实可行技术方案，缩短建设周期，降低项目投资；
1.4.4 加强节能减排方法，采取节能工艺和节能设备，充足考虑能源再利用；
1.4.5 加强环境保护工作，充足利用企业现有条件和原料资源，降低环境污染，经过合理技术手段处理污染物，创建友好生产生活厂区；
1.4.6 采取可靠控制系统，确保运行可靠、工况稳定、节能高效、优化控制。实现管理现代化，降低生产岗位工作人员，提升劳动生产率。
1.5可行性研究内容
依据**实际情况，对拟建建筑垃圾综合利用处理厂、建筑垃圾消纳场各方面情况做出分析，包含： 厂址评价 、 垃圾处理工艺选择、填埋工程方案设计、 工程投资估算、资金筹措及投资实施计划、效益分析等。
1.6可行性研究结论
1.6.1 本项目，对于**城市基础建设、环境保护、处理现在当地建筑材料供给情况和经济发展含相关键意义，项目标建设符合国家相关发展节能利废新型建材产业政策，符合自贡市建筑废弃物资源化处理专题计划激励发展产业，项目标建设十分必需。
1.6.2 项目建设规模适度，工艺技术及设备成熟可靠，工程设计方案合理，符合国家相关环境保护、节能、和劳动安全卫生相关政策、法律及规范要求。
1.6.3 项目建成投产后正常年年销售538万元，年利润总额160万元，项目含有很好经济效益和抗风险能力。
1.6.4 项目标实施对于扩大就业、基础建设、经济恢复、和垃圾资源化利用在全国范围推广含相关键意义，项目标社会效益十分显著。
结论：项目建设十分必需且可行。

第二章 项目建设背景
2.1区域背景
2.1.1自贡市荣县概况：
　**在四川省南部，属自贡市管辖，距市区38km，毗邻内江、宜宾、乐山市，地处长江上游沱江、岷江水系低山丘陵地带，面积1609平方公里，人口70万。
      **历史悠久，古为黄帝之子青阳玄嚣封国，晋末置县，宋代称荣德县，明代称荣县至今。荣县更是人杰地灵，早在南宋时，爱国诗人陆游曾摄政荣州，盛赞荣县 "其民简单士甚良，千里郁为诗书乡"。尤其是到了近代，中国老一辈无阶级革命家、教育家、语言文字学家吴玉章等人领导"荣县独立"运动震惊全国，并建立了第一个脱离清王朝县政权，"首义实先天下"。
      **自然条件优越，资源丰富，属中亚热带湿润气候区，森林覆盖率27%，土壤肥沃，光、热、水、土等自然资源组合协调，生物种类繁多，农副产品丰富，盛产粮食、生猪、水禽、柑桔、茶叶、蚕茧、花生、油菜、木本油料、药材、木材等，有可开发量为2.1万千瓦水能，53亿吨岩盐，300亿立方米天然气，0.4亿吨天然卤水、气田水，5亿吨优质石灰石，4亿吨高岭石粘土，10万吨优质钙基膨润土，0.5亿吨石英砂等工业资源。工农业资源及配套组合优势，含有发展综合商品农业和建设工业大中型骨干项目标优势条件，开发前景宽广。
多年来，荣县大力实施工业强县战略，坚持围绕资源办工业、围绕农业办工业。初步形成了农副产品加工、矿产采选及综合利用、盐化工、机械加工及铸造、建工建材等五大支柱产业，规模以上企业达成61户，新星源食品企业、德兴能源集团等6户企业产值超亿元。建成全国商品粮基地县、瘦肉型猪基地县、优质柑桔基地县、优质茶叶生产基地，进入全国500个粮棉大县，西部百强县，全国产肉量100强县，部分产品荣获国优、省优称号。
   **城区面积8.5平方公里，有常住人口10余万人，城区建设美观规范，水、电、气设施齐全，现在日供水能力3.5万吨，现正根据"美化、绿化、亮化、净化"方针，开展创建文明城市工作，同时，新城建设也正在根据既定目标有条不紊地进行。
  荣县城区面积8.5平方公里，有常住人口10余万人，城区建设美观规范，水、电、气设施齐全，现正根据"美化、绿化、亮化、净化"方针，开展创建文明城市工作。

    航空：荣县城区北离成全部双流机场260Km，东距重庆江北机场250Km；水运：西去乐山码头95Km，南往宜宾码头115KM；铁路；东距自贡南站 38Km，西往乐山金沙湾站125Km；公路：自（贡）乐（山）雅（安）公路（省二级）横贯全境，县城通往各区，乡镇均为三级水泥路，形成以县城为中心，连接各区镇乡及毗邻市县公路交通网。

    荣县属省级风景名胜区，有四川省桫椤自然保护区、四川省关键文物，全国最大如来摩崖造像--荣县大佛、桫椤谷、吴玉章旧居、省级高石梯森林公园、风景优美双溪湖风景区。现在，我县拥有旅游涉外宾馆2个，旅游产品有获全国金奖"龙全部香茗"、旭水大曲系列曲酒、名优果品、天府花生、光明粉丝等。

    全县电力和省、市电力联网，拥有电力企业11个，年发电3亿度，年产原煤100万吨。城区配置了110KV单母线带旁路供电系统，供城区及周围工业和生活用电需要。

    城区周围建设有储量5800万立方米双溪水库，日供水能力3.5万T自来水企业，正扩建供水工程。将达成日供水能力6万T（二级水源）。

    邮政通讯拥有特快专递、电报、程控电话、无线寻呼、移动通讯、图文传真、互联网等邮电服务设施，对外通讯联络快捷。

    我县现有电视大学1所（本科、专科）、一般中学6所、职业中学2所、小学52所，城区有幼稚园10所，特殊学校1所，外来投资者儿女入托、入学方便，图书馆、影剧院、广播电台、电视台、健身房、娱乐等多种文体设施一应俱全。城区拥有二甲医院、中医院两所，全县拥有乡级以上医疗卫生机构63个，设施齐全、医疗条件良好。我县是全国计划生育优异县、四川省社会治安综合治理模范县。

2.1.2荣县城市总体计划（-2030年）概况：
2.1.2.1 城市性质
总规确定**城市性质为：县域政治经济、文化中心、自贡卫星城市之一和自贡市历史文化名城关键组成部分，集聚生态、文化、旅游特色川南山水城市。
城市关键职能为县域政治、经济、文化中心；区域农村产品科研信息基地和加工、配送中心；发展食品、轻工、建材工业县域基地；县域及周围区域内无污染高新工业推广基地，区域性旅游、休闲度假区。
2.1.2.2 计划建设目标
1）着眼于总体计划发展构想，遵从城市经济发展规律和城市空间生长机理，近远期有机地结合，协调建设时序和城市结构拓展阶段性关系。
2）突出生态、文化、旅游城市发展专题，促进自然风貌保护、城市系统功效整合和城市土地资源优化利用。
3）以发明和改善良好城市环境事业为宗旨，健全和促进城市自然生态系统服务功效发挥。
4）遵从城市生态系统对外开放空间布局准则，表现城市结构整体性和合理性，突显自然山水格局和文化特色。
5）利用生态城市建设思想于环境保护和城市空间塑造，城市建设和自然山水"共生、共存、共荣、共乐、共雅"。

2.2项目提出理由和过程
中国每十二个月城市产出垃圾约为60亿吨，其中建筑垃圾为24亿吨左右，已占到城市垃圾总量30－40%。中国建筑垃圾处理大致分为两类，一是未经任何处理建筑垃圾进行直接填埋，约占98%；二是进行轻度分拣出废金属、废混凝土，约占2%。
因为建筑垃圾基础上未经任何处理，便被施工单位运往郊外或乡村，采取露天堆放或填埋方法进行处理，围城现象严重，不仅耗用大量土地及垃圾清运费，而且垃圾填埋会阻断土壤生物链，造成严重环境污染，形成永久性危害。
据媒体报道，在国外，北美洲十二个月要生成大约1.15亿吨建筑垃圾，其中75％被回收利用，有很多建筑商甚至回收建筑垃圾90％。
在中国，多年来，利用建筑垃圾制砖，不仅处理建筑垃圾围城顽疾，还为城市发展节省了大量土地和能源。邯郸市使用建筑垃圾制砖，每十二个月可消纳拆迁类建筑垃圾约40余万吨，节省因放置垃圾而占用土地160余亩；可节省取土24万立方米，节省耕地约180亩。两项累计，十二个月可节省土地340亩。建筑垃圾做成免烧砖，每十二个月还可节省标准煤1.5万吨。
估计**—2030年期间建筑垃圾总存量约有800万吨。根据国际测算法，每万吨建筑垃圾占用填埋场土地2亩（平均填埋深度5米），本市每十二个月产生建筑垃圾填埋占地面积就要58亩，处理20年来存量建筑垃圾需占用土地达1500亩以上。
所以**市委、政府从建筑垃圾处理“减量化、资源化、无害化”和循环经济角度出发，把建筑垃圾综合利用纳入到了政府日常工作议程，组织发改、城建、土地、环境保护、环卫、计划、卫生等部门，对市区建筑垃圾处理进行了专题调研，激励和支持企业加强建筑垃圾综合利用技术研发投入；激励和支持社会资金创办建筑垃圾综合处理厂，对建筑垃圾进行综合处理，利用建筑垃圾生产商品砖、板等新型建筑材料；激励和要求建筑施工企业使用这些新型建筑材料。
2.3项目建设必需性
2.3.1是实现建筑垃圾“减量化、资源化、无害化”和建筑垃圾综合利用“产业化”需要。　　　
近几年来,伴随中国国民经济连续、稳定、快速发展,本市城市工程建设也步入了高峰期,工程建设规模逐年扩大,所耗资源也迅猛增加,和此同时,工程建设过程中产生建筑垃圾数量也大幅增加。因为本市现在所采取处理方法依旧是传统垃圾场填埋或露天堆弃方法 ,不仅占用了大量土地资源,造成了耕地浪费、水土流失和环境污染等问题,而且这些废弃物没有得到有效开发和利用。假如不对建筑废弃物产生和处理给予高度重视和管理,不仅会给国家节能减排、资源开发、循环经济等政策落实带来不利影响,而且肯定会给本市经济社会可连续发展造成阻碍和约束。
所以本项目标建设是本市建筑垃圾实现“四化”管理必需方法之一。
2.3.2是实现**“实施‘三州’战略，推进绿色繁荣”、**委市政府建设“**”发展目标需要。　　　
**两级党委、政府确定了走绿色繁荣发展之路。所以，生态环境是立州之本。环境保护和环境质量改善和提升，是州市经济工作关键任务之一。“生态立州”、“**”全部离不开良好生活环境。加大力度处理日益严重城市建筑垃圾污染已成为社会关注焦点，本市垃圾处理现实状况不仅和城市性质不相符，也不符合国家建筑垃圾处理可连续发展政策。所以，建设一个规范化建筑垃圾综合利用处理厂已势在必行。
2.3.3是西部大开发对恩施市环境卫生提出了更高要求需要。
　　生态建设和环境保护是实施西部大开发关键内容，西部大开发不能以破坏生态环境为代价，而是要愈加好保护和建设好生态环境，不能破坏和滥用资源，而是要合理开发利用丰富资源，促进经济发展和人民生活改善。在环境保护方面，关键是加强大气污染和城市污水、固体废弃物综合治理力度。所以，加强城市环境治理，对建筑垃圾进行“四化”处理，将建筑垃圾变为新型节能建材等，尽力避免造成环境污染已势在必行。

第三章 场 址 选 择
3.1选址标准
3.1.1建筑垃圾消纳场选址。
建筑垃圾消纳场选址应符合下列要求：
　　(1) 符合**城市总体计划、区域环境计划及城市环境卫生专业计划等专业计划要求；
　　(2) 和**大气防护、水土资源保护、大自然保护及生态平衡要求相一致；
　　(3) 库容应确保填埋场使用年限在以上，特殊情况下不应低于8年；
　　(4) 交通方便，运距合理；
　　(5) 人口密度、土地利用价值及征地费用均较低；
　　(6) 在地下水贫乏地域、环境保护目标区域地下水流向下游地域及夏季主导风向下风向；
　 建筑垃圾消纳场不应设在下列地域：
　　(1) 地下水集中供水水源地及补给区；
　　(2) 洪泛区和泻洪道；
　　(3) 填埋库区和污水处理区边界距居民居住区或人畜供水点500m以内地域；
　　(4) 填埋库区和污水处理区边界距河流和湖泊50m以内地域；
　　(5) 埋库区和污水处理区边界距民用机场3km以内地域；
　　(6) 活动坍塌地带，还未开采地下蕴矿区、灰岩坑及熔岩洞区；
　　(7) 珍贵动植物保护区和国家、地方自然保护区；
　　(8) 公园，风景、游览区，文物古迹区，考古学、历史学、生物学研究考察区；
　　(9) 军事要地、基地、军工基地和国家保密地域。
3.1.2建筑垃圾综合利用处理厂选址。
处理厂厂选址应符合下列要求：
(1) 符合**城市总体计划、区域环境计划及城市环境卫生专业计划等专业计划要求；
　　(2) 和**大气防护、水土资源保护、大自然保护及生态平衡要求相一致；
(3) 交通方便，运距合理；
　　(4) 人口密度、土地利用价值及征地费用均较低；
　　(5) 在地下水贫乏地域、环境保护目标区域地下水流向下游地域及夏季主导风向下风向；
　　处理厂不应设在下列地域：
　　(1) 地下水集中供水水源地及补给区；
　　(2) 洪泛区和泻洪道；
　　(3) 活动坍塌地带，还未开采地下蕴矿区、灰岩坑及熔岩洞区；
　　(4) 珍贵动植物保护区和国家、地方自然保护区；
　　(5) 公园，风景、游览区，文物古迹区，考古学、历史学、生物学研究考察区；
　　(6) 军事要地、基地、军工基地和国家保密地域。
3.2场址确定
建筑垃圾综合利用处理厂、建筑垃圾消纳场定在**镇程家桥村牛头岩，建筑垃圾综合利用处理厂建在牛头岩前部（靠近公路）， 建筑垃圾消纳场建在后部。
场址示意图
3.2.1 程家桥村基础情况介绍
程家桥村（原方家坝村）在荣县城西北，距县城区政府所在地5公里。国土面积15.84平方公里，耕地面积1854亩，全村有九个村民小组，667户，2555人，
该村区位优势突出，道路交通便捷，土地资源丰富，气候环境优良，地貌西高东低，西部为山坡地，东部为多年采矿形成落差二三十米断崖。地壤呈红黄土壤，地热条件好，适宜多个农作物生长。
3.2.2厂（场）址：程家桥村牛头岩地域优点：
　　1、地处县城郊区，交通十分便利，距县城北环路仅有600余米，20分钟可抵达县城任何地方。
2、项目建设区域，选定在山壑处，三面环山，形成封闭区域，工程建设和垃圾处理对周围地域影响不大。
3、后湾消纳场库容较大，约为800万立方米，能满足20年时间垃圾处理需求。
4、项目区域内无农户搬迁，土地成本相对较低。
　4.2.3厂（场）址缺点：
　　1、场址距荣县城市计划区建成区较近，约2km。
     2、建设区域区内有部分农田，征地费用可能偏大。
3.3场址工程地质条件
3.3.1场地位置及地形、地貌
　　场地在程家桥村后湾沟谷地带，三面靠山，南面临顺青路，交通便利。
　　建设用地地形起伏较大，西部及南部地势较高，最高点高程为510米，最低点高程为430米，相对高差约80米。建设用地北部为通往臭水河乡村公路，场区内几乎没有森林覆盖，局部可见基岩出露地表，局部为缓坡台地，其坡面倾向西南方向，坡度35～45°，宏观地貌属山区边坡地带。
项目地域位交通示意图

后湾建筑垃圾消纳场局部实景图

3.3.2区域地质概况　
1、地质结构
**在地质上在多个结构体系联合、复合部位，含有多期活动特征，除北部地域受扬子江东西向显著控制外，其它部分关键受华夏结构体系东北向“多”字形结构、新华夏系第三隆起带南段褶皱带控制，部分地域还受到八面山弧形帚状旋转结构深刻影响，主结构线和黔东褶皱带大致相同，形成了以高原型山地为主体地貌结构。
2、地层岩性
项目区出露地层有第四系（Q）及白垩系正阳组(K2z)各层岩性特征及分布以下：
a)第四系（Ｑ）
依据物质组份及成因可分三层：
——冲洪积层(Qal十P1)
①-1黄色、黄红色、黄褐色粉质粘土，偶含岩石碎块，稍粘--粘，稍湿--湿，软塑--可塑，厚度1.5～8米，通常厚度3～4米。
①-2卵石层，骨架颗粒为石英砂岩卵石，粒径通常10厘米左右，空隙中充填砂粒及粘土，湿--饱和，中密--密实，厚度通常2--3米，关键分布于槽谷中。
——坡残积层(Qdl+el):
关键由粉质粘土、砂质粘土夹碎石、碎质粘土组成，关键分布于剥蚀残丘顶部及斜坡坡面表层，厚约1--3米。
——冰啧层（Qg1）
骨架颗粒为灰、黄色、灰白色石英砂岩卵石、漂石，空隙中充填圆砾及细砂。卵石，漂石砾径10--25厘米，磨圆度好，分选性差。中密--密实，干燥--稍湿。厚约1.0--2.5米，关键分布于残丘上部。
b)白垩系中统正阳组（K2z)
——细砂岩
棕红色、棕黄色长石石英细砂岩夹含铁质细砂岩，中--厚层结构，砂质结构，泥质胶结，胶结不紧密，属软弱--极软弱岩石。据区域地质资料，厚度＞50米。
c)不良地质现象
项目区不良地质不发育，未见大规模滑坡、坍毁地质灾难，边坡现实状况稳定。无特殊岩土分布，结构条件简单，场地内未发觉新结构运动及活动性断裂等不良地质现象存在，场地是稳定和安全。
3.3.3水文地质条件
1、含（隔）水层组
项目区分布第四系①-1、②-1层粘性土为局部弱隔水层组，①-2,③层砂卵石层为透水层组；④层白垩系中统正阳组（K1z）细砂岩向深部岩层完整为隔水层组。其中第四系③层冰碛成因卵石土层分布于残丘顶部，受地形控制通常不含地下水。
2、地下水补、径、排特征
区内分布含水层组关键为冲洪积层①-2及④层浅部基岩裂隙水，关键接收大气降水补给，沿基面由高处向低处径流，在相对较低洼地、沟谷经过下降泉排汇入地表；槽谷中局部接收地表溪沟流水下渗补给。地下水径流、排汇渠道基础和地表水径流、排泄方法一致。
3、依据地下水分析资料，本场地地下水对混凝土不含有腐蚀性，对钢结构有弱腐蚀性。
3.3.4地形、地貌、地震情况
　在四川盆地西南，毗邻内江市、宜宾、乐山市，县境内长度6公里以上河流共有80条（其中较大有4条），总长1086公里，属沱江水系有旭水河、中溪河、威远河三个流域，面积796.3平方公里；属岷江水系有沙溪河、越溪河，芒溪河三个流域，面积1161平方公里
荣县西北部有山脉围绕边境，东南部为丘陵重丘区，中部为局部陷落盆地。总地势是西北、东北两翼高，中部、南部低。山岭多西南——东北方向，河流和山脉走向大致一致。境内崇山峻岭，山峦秀丽。河谷多成深峡，多急流瀑布，喀斯特地形发育。
依据国家标准《建筑抗震设计规范》（GB50011-）和《中国地震动参数区划图》（GB18306-）项目区地震基础烈度为6度，设计基础地震加速度值为0.05g，设计地震分组为第一组。
3.4场址建设工程条件
3.4.1道路
　　场址距县城区约5公里，已经有顺青路和项目新建约1000米进场道路相连接。
3.4.1供水
　　区域内有山坪塘两口，可作为生产、生活水源。
3.4.1排水
地表水经过排水明沟排场外小溪沟，生产生活污水处理达标后排放。
3.4.1供电
　 旭阳供电所就近为本项目供给生产、生活用电。
3.4.1其它
　　 电话、宽带通信及有线电视外部进线由当地接入。
总而言之，项目建设地质条件、水文条件、场地岩土、地震烈度及市政基础设施条件完全含有，能够满足项目标顺利实施。

第四章 建筑垃圾综合处理技术方案
4.1技术发展背景
在城市化进程中，建筑垃圾作为城市代谢产物曾经是城市发展负担，世界上很多城市全部有过垃圾围城局面。而现在，建筑垃圾被认为是最具开发潜力、永不枯竭“城市矿藏”，是“放错地方资源”。这既是对垃圾认识深入和深化，也是城市发展肯定要求。
中国垃圾处理行业起步晚，但经过多年来发展，中国垃圾处理产业初具规模，垃圾处理市场容量有了显著增加，市场渗透率快速提升，进入环卫行业企业数量也在迅猛增加。中国垃圾处理市场已经从导入期进入到成长久，并正向成熟期前进。
建筑垃圾中混凝土、水泥等废弃物进场后，经过破碎、筛分等工序，将其中钢筋、木材和有机质剔除后，剩下材料能够制成新型墙体材料、市政道路用地砖、建筑用砂石及干混砂浆等产品。
再生资源成为资源循环新起点，同时成为循环经济关键组成部分。另外，在废弃资源和废旧材料回收利用加工过程中，不仅处理了资源短缺问题，同时降低了垃圾排放，提供了新就业岗位，正可谓“一举三得”。
4.2建筑垃圾产生起源和分类
城市建筑垃圾产生起源为城市道路翻修、城市房屋建设和旧房拆迁，道路翻修时候产生建筑垃圾以混凝土垃圾为主，这一部分建筑垃圾经过破碎处理能够得到再生混凝土骨料；房屋拆迁时所产生建筑垃圾为混合建筑垃圾，这一建筑垃圾里面含有混凝土、砖瓦、木料、金属等，利用起来很麻烦。所以垃圾分类就要从道路翻修，房屋建设和旧房拆迁时就进行。做到木料、混凝土、砖瓦、废旧钢铁、其它生活垃圾等分开堆放。
4.3建筑垃圾综合处理利用技术方案
建筑垃圾经过简单分选能够分为混凝土建筑垃圾、砖瓦建筑垃圾、废旧木料建筑垃圾、废旧钢铁建筑垃圾等。其中废旧木料、废旧钢铁能够直接再利用，对混凝土和砖瓦建筑垃圾，则经过一系列破碎筛分，将这些建筑垃圾再次合理利用。破碎后物料能够用作于修建公路底料或基础料，也能够用于制作免烧砖，切块砖等。
4.3.1建筑垃圾破碎处理工艺技术方案
1、建筑垃圾破碎处理工艺步骤图

破碎
筛选
强磁除铁
给料
垃圾分类

粗料

搜集

成品料

木头、杂物

2、工艺概述:
给料：原料由装载机直接送到料仓，由料仓进入GZT1038振动给料机，由给料机将物料均匀送入YPS-60垃圾专用破碎机中；
破碎：经过YPS-60垃圾专用破碎机破碎后物料由皮带输送机经除铁器送到3YA1860高效圆振动筛中；
筛分：破碎后物料经3YA1860高效振动筛筛分成3种物料：
0-10mm物料由皮带输送机送到成品料场。
木头等杂物经皮带机输送至废料场。
大物料经由皮带机返送至YPS-60垃圾专用破碎机再次进行破碎。
输送：
建筑垃圾破碎以后在各个设备之间进行输送时候需要使用皮带机进行设备之间连接及输送。在输送过程中能够在皮带输送机上加上强磁进行磁选，再次清理下建筑垃圾里面废旧钢铁。从而使建筑垃圾破碎以后再生料愈加洁净，利用起来愈加安心。
3、环境保护：
1、粉尘 该项目生产过程中产生粉尘，提议采取静电除尘设备也可采取在污染源头设置喷雾装置降低粉尘量，避免扬尘出现。
2、噪音 本项目现场测试噪音可能至110dB。
3、污水 本项目用水较少且不加入添加剂，对地下水不组成污染。
4、电器控制：本项目采取中央集控，一人可实现全线控制。全部电器大于30kw以上电机控制采取就近赔偿，小型电动机采取集中赔偿。
4.3.2 项目设计参数：
原 矿：房屋建筑垃圾、市政道路改造垃圾。
成 品 料：0～10mm。
产 量：60-100 吨／小时。
工 作 制：12小时（两班制）。
年生产天数 ：250天。
年处理能力：20万吨。
4.4关键设备清单
序号
设备名称
设备型号
功率（kw）
数量（台）
生产能力（t/h）
备注
1
振动给料机
GZT1038
6
1
80-120

2
垃圾专用破碎机
YPS-60
132
1
60-100

3
皮带输送机
DT650
43
5
80-120

4
强磁除铁器
RCYD-6.5
1.5
1
80-120

5
圆振动筛
3YA1860
18.5
1
56-330

6
除尘器
XMC60-4
5.5
1

7
液压

8
电控柜

9
车架和钢结构

累计

206.5kw

4.5建筑垃圾破碎筛分后成品料利用价值
4.5.1用于制作砖瓦
建筑垃圾在经过：归类--破碎—除尘—筛分这多个步骤后得到成品料中以砂粉料为最多。这一部分砂粉料大约占成品料30%—45%左右，成品粒度在8mm以下，这些原料是制造免烧砖和切块砖原料。经过除尘器搜集起来粉尘也能够用于制作免烧砖或切块砖。
4.5.2用于建筑、道路地基基础
建筑垃圾里面混凝土经过加工处理后能够得到常规1-3石料，这些石料能够用于建筑或道路地基基础辅料。
4.5.3建筑垃圾处理所带来其它效益
建筑垃圾经过处理后能够使用物料在市面上已经有多个用途，而且一个建筑垃圾处理站建立从某种程度上能够处理一部分人就业问题。一个建筑垃圾处理站建立同时也能够为该地域环境保护做出对应贡献，处理了政府为建筑垃圾堆放问题而头疼事情。
4.6免烧空心砌块（空心砖）生产线
4.6.1主机选择QTY6-16型多功效液压制砖机
4.6.2 生产规模
① 用地面积:8000m2(生产用房500㎡，库房800㎡，办公室
  100㎡，场地6600㎡)
② 定员：8人。
③ 水电：生产用水12吨/天,380V电力，总装机容量：50Kw,
平均功耗：38Kw
④ 工 作 制：16小时（两班制）。
⑤年生产天数 ：300天。
⑥ 年生产能力：生产标砖6万立方米(约4000万匹), 生产空心砖9.7万立方米(约690万匹)。
4.6.3生产线设备工模具组成明细
生产线组成
数　量
QTY6-16型液压砌块成型机
1
电脑控制台
1
        送板机
1
布料机
1
液压站
1
出砖机
1
升降板机
1
JS500双卧式轴搅拌机
1
皮带输送机Ⅱ型
1
随机配件和工具
1
随机模具
1

4.6.4生产线技术参数:
成型周期
S
15-20s
成型面积
mm
800x600mm
激振力
KN
70KN
厂房面积
㎡
500㎡
主机功率
kw
31kw
主机重量
T
11.5T
装机容量
KVA
50KVA
外形尺寸
mm
2850x2200x2850mm
托板尺寸
mm
940x830x25mm

可生产砖型
砖型尺寸
成型块数
空心砌块

390×190×190
6
多孔砖

240×115×90
18
标砖

240×115×53
36
路面砖

200×100×60
21

4.7建筑垃圾消纳场垃圾填埋技术方案
本项目建设中，和建筑垃圾回收再生利用处理厂配套建设垃圾消纳场，关键用于城市建设中产生泥土、砂石及经过处理后部分建筑垃圾，处理中以山体谷沟壑地坑地填埋为主，要求填实填平。
4.7.1处理工艺
处理工艺步骤以下：
垃圾进场
推平
扎实

建筑垃圾由垃圾清运车运至垃圾处理场自卸后堆放，由推土机推平后，一层一层压实。
建筑垃圾消纳场经过数年填埋后，沟谷壑地变为平地，经过土地综合治理，能够转为建设用地或农业用地，土地得到升值和利用。
4.7.2 关键设备清单
序号
设备名称
型号规 格
单位
数量
备注
1
推土机
山推160
台
1

2
垃圾压实机
柳工622L
台
1

3
装载机
柳工855
台
1

4
东风牌平头自卸车

辆
1

4.8 土建工程方案
工程方案一览表
序号
项目名称
结构形式
规模
备 注
1
建筑工程

1．1
办公室、宿舍
砖混
240㎡
含消纳场100㎡
1.2
垃圾破碎厂房
砖混
900㎡

1.3
砌块生产厂房
砖混
500㎡

1.3
库房
砖混
800㎡

1.4
地磅房
砖混
12㎡

2
道路、场地工程

2.1
进厂公路
米×7.5米
15000㎡
混凝土路面20㎝
2.2
厂区道路
500米×3.5米
1750㎡
混凝土路面20㎝
3
排水工程
长3000米、深0.5米、宽0.6米 ，明沟。
900m3

4
综合处理厂场地
碎石地面
0㎡

第五章 投资估算和资金筹措

5.1 投资估算关键依据及方法
——国家发展计划委员会办公厅相关出版《投资项目可行性研究指南（试用版）通知》（计办投资[]15号）；
——国家、四川省、自贡市相关政策法规和基础建设收费标准；
——《四川省建筑工程消耗量定额及统一基价表》（川建[]43号）；
——《四川省装饰装修工程消耗量定额及统一基价表》（川建[]43号）；
——《四川省安装工程消耗量定额及单位基价表》（川建[]43号）；
——《四川省建筑安装工程费用定额》（川建[]44号）；
——四川省自贡市第一季度市场信息价格和关键设备材料厂家报价；
——建筑物及其室内给排水、供配电、弱电等系统按单位面积指标法估算；
——其它工程费用按单位面积指标法或工程量估算；
——建设单位管理费依据建设部建标[1996]628号文要求，按工程费用1000万元以下部分按1.5%，1001-5000万元按1.2%分段计算；
——监理费依据国家物价局、建设部《相关公布工程建设监理费相关要求通知》实施，工程概（预）算1000（含）-5000万元，设计阶段（含设计招标）按0.10%-0.15%（含）计取，施工及保修阶段（含施工招标）按1.40%-2.00%（含）计取，本项目取1.6%。
——工程质量监督费依据《相关公布取消和停止征收100项行政事业性收费项目标通知》财综[]78号要求，自1月1日起取消；
——可行性研究费依据国家计委《建设项现在期工作咨询收费暂行要求》（价格[1999]1283号）中指导性收费标准计取，采取内插法计算，调整系数取1.2。
——工程勘察费依据国家计委、建设部《工程勘察设计收费管理要求》（计价格[]10号）按工程费1%计算；
——工程设计费依据国家计委、建设部《工程勘察设计收费管理要求》（计价格[]10号），采取直线内插法进行分档计算，工程费用3000万元收费基价103.8万元，工程费用5000万元收费基价163.9万元，调整系数0.9；
——环境影响评价费按《国家计委、国家环境保护总局相关规范环境影响咨询收费相关问题通知》（1月31日）要求计算，估算投资额0.3亿元－2亿元，编制环境影响汇报书(含纲领)取费6-15万元，本项目取6万元；
——招标代理服务费按国家原发展计划委员会计价格[]1980号文件要求收费标准，按差额定率累进计算，100万元以下取1.0%、100-500万元取0.7%、500-1000万元取0.55%、1000-5000万元取0.35%；
——基础预备费按工程费用及其它费用之和5%计算；
5.2投资估算
5.2.1 工程费用为927.14万元。
(1)、土建工程估算表
序号
工程名称
结 构
单位
数量
单价（元）
金额(万元)
1
消纳场区工程

168.72
1.1
办公室、宿舍
砖 混
㎡
100
800
8
1.2
地磅房
砖 混
㎡
12
600
0.72
1.3
进场公路
水泥路面
m
1000
150万元/km
150
1.4
水电安装工程

10
2
垃圾综合处理厂

477.72
2.1
场地平整

㎡
0
50
100
2.1
办公室、宿舍
砖混2层
㎡
140
800
11.2
2.2
地磅房
砖混
㎡
12
600
0.72
2.3
进场公路
砖混
㎡
1000
150万元/km
150
2.4
破碎处理厂房
砖混
㎡
900
800
72
2.5
砌快加工厂房
砖混
㎡
500
800
40
2.5
排水工程

㎡
900
150
13.5
2.6
厂区道路
碎石硬路
㎡
3500
200/㎡
70
2.8
水电安装工程

20
3
累计

676.14

(2)、设备投资估算表
序号
设备名称
型 号
单位
单价
数量
金额（万元）
1
垃圾专用破碎机
YPS-6
台
50万元
1
50
2
强磁除铁器
RCYD-6.5
台
25000
1
2.5
3
皮带输送机
DT650
台
65000
5
33
4
振动给料机
GZT1038
台
100000
1
10
5
圆振动筛
3YK-1860
台
150000
1
15
6
除尘器
XMC60-4
台
100000
1
10
7
液压、电控、车架、钢架等

5
8
免烧空心砌块成
型机生产线
QTJ6-16
台
325000
1
32.5
9
推土机
柳工B160
台
300000
1
30
10
装载机
柳工877
台
300000
1
30
11
垃圾压实机
柳工622L
台
150000
1
15
12
东风牌平头自卸车

辆
180000
1
18
13
累计

251

5.2.2 工程建设其它费用为8381.8万元。
(1)、建筑垃圾综合处理厂土地征用及赔偿费：征地150亩，每亩15万元，计2250万元；
(2)、建筑垃圾消纳场土地征用及赔偿费：征地400亩，每亩15万元，计6000万元；
(3)、建设单位管理费：按工程费用1.5%计算，计13.9万元；
(4)、工程建设监理费：按工程费用1.5%计算，计13.9万
（5）、建设项现在期工作咨询费：按国家计委计价格［1999］1283号文件要求计算，3000万元-1亿元，编制可行性研究汇报收费12-28万
