常用扳手对照表.docx

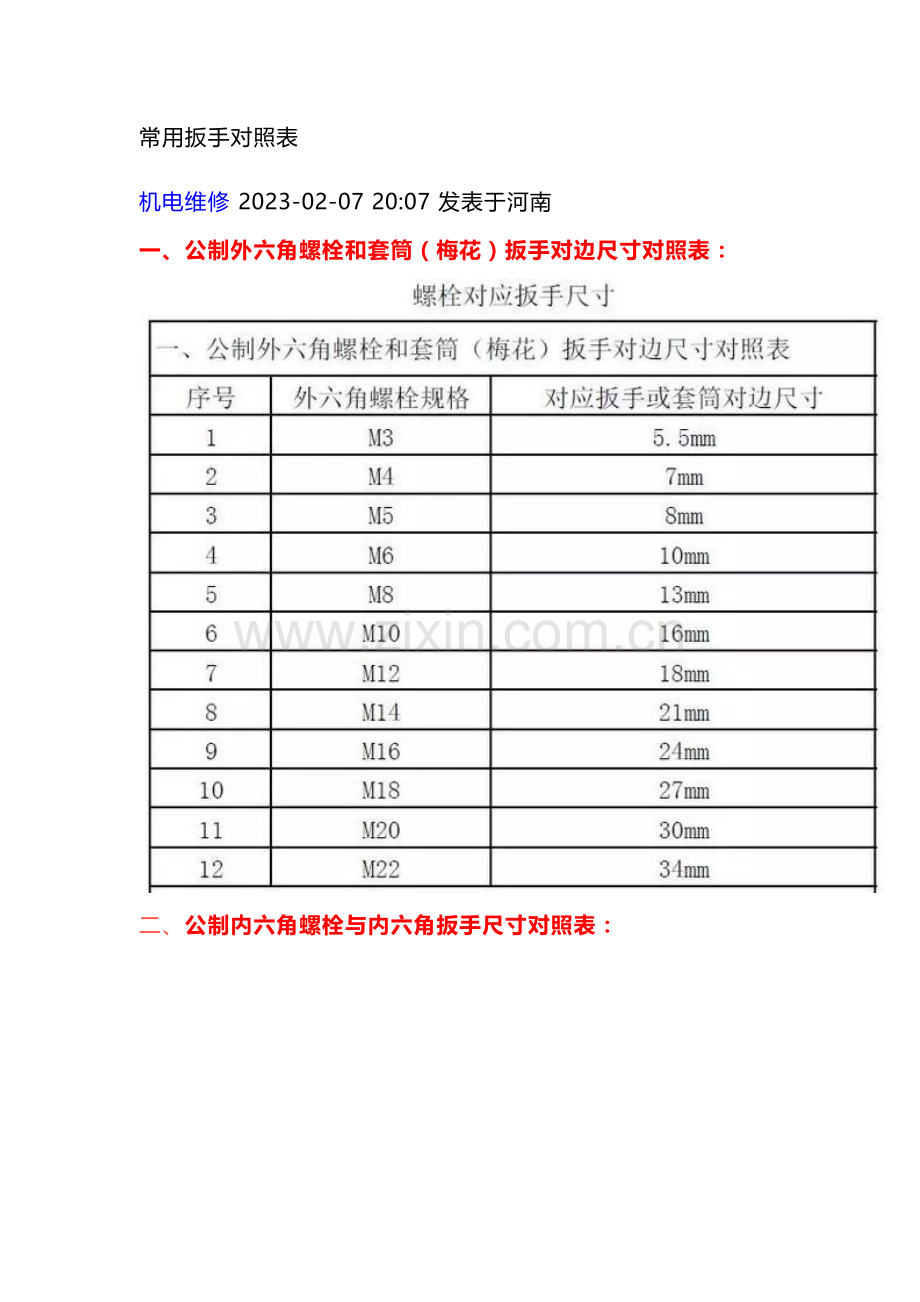

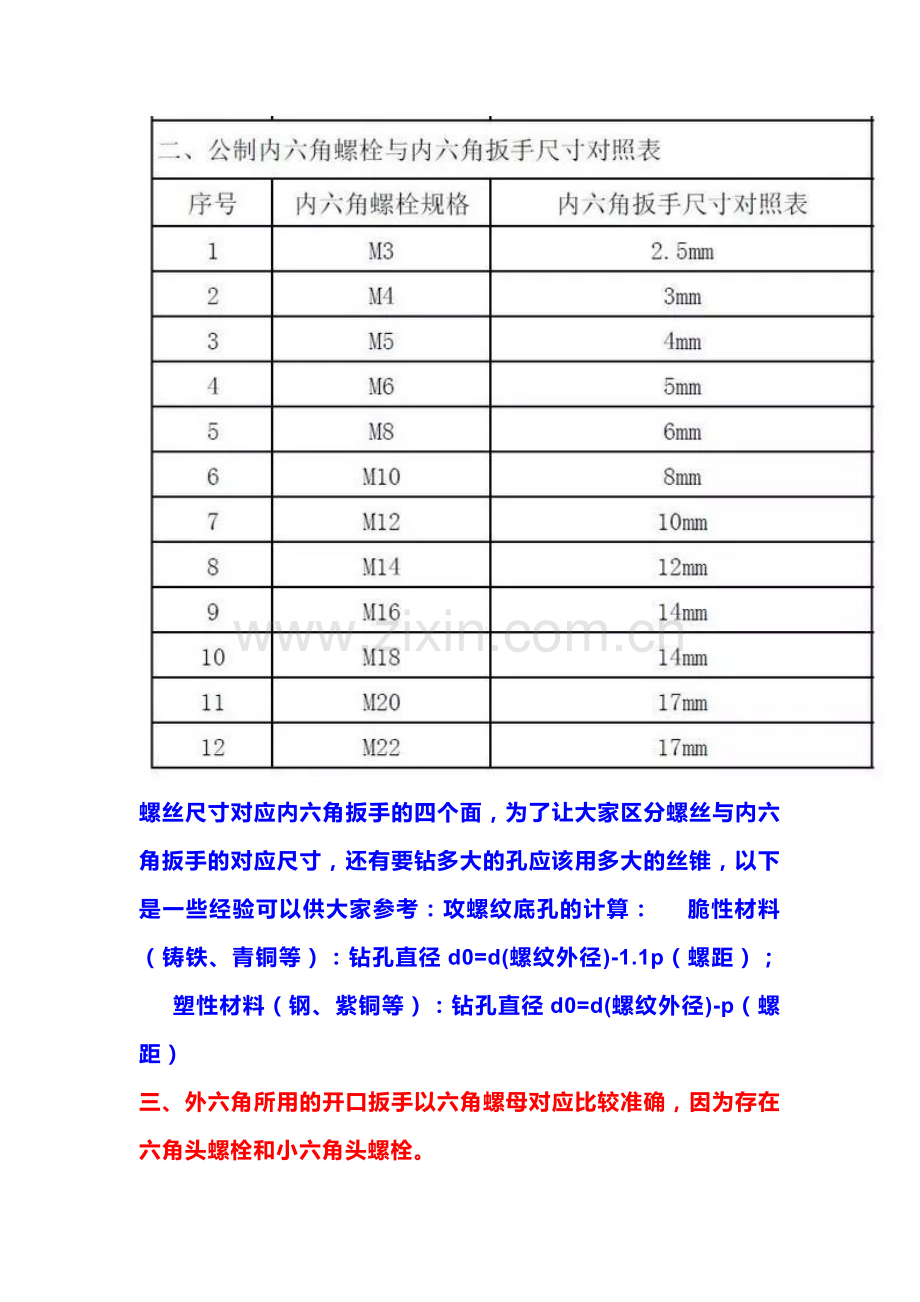

常用扳手对照表机电维修2023-02-07 20:07发表于河南一、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：二、公制内六角螺栓与内六角扳手尺寸对照表：螺丝尺寸对应内六角扳手的四个面，为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是一些经验可以供大家参考：攻螺纹底孔的计算： 脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）； 塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。 常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65； 对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距。
