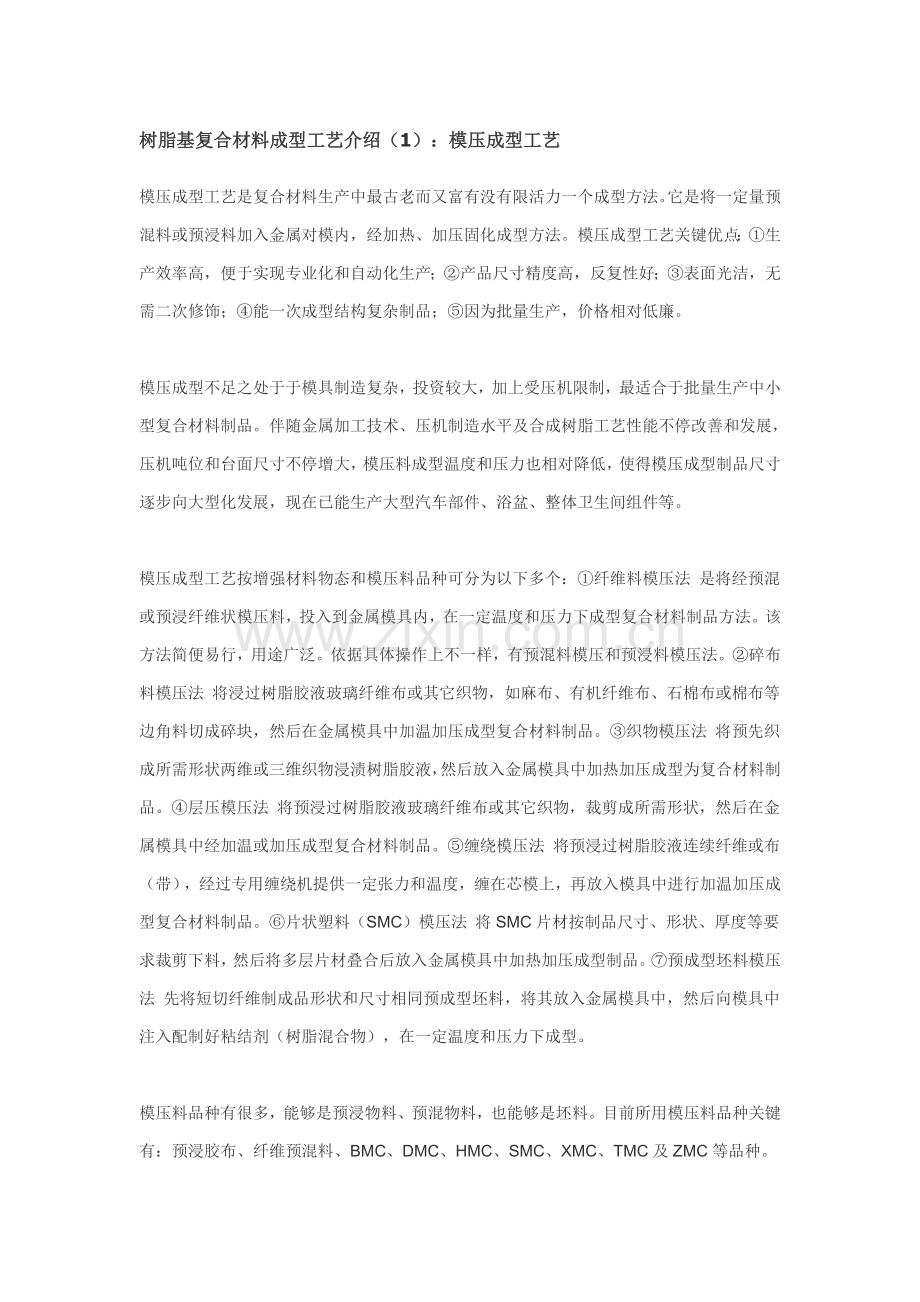

树脂基复合材料成型工艺介绍（1）：模压成型工艺
模压成型工艺是复合材料生产中最古老而又富有没有限活力一个成型方法。它是将一定量预混料或预浸料加入金属对模内，经加热、加压固化成型方法。模压成型工艺关键优点：①生产效率高，便于实现专业化和自动化生产；②产品尺寸精度高，反复性好；③表面光洁，无需二次修饰；④能一次成型结构复杂制品；⑤因为批量生产，价格相对低廉。

模压成型不足之处于于模具制造复杂，投资较大，加上受压机限制，最适合于批量生产中小型复合材料制品。伴随金属加工技术、压机制造水平及合成树脂工艺性能不停改善和发展，压机吨位和台面尺寸不停增大，模压料成型温度和压力也相对降低，使得模压成型制品尺寸逐步向大型化发展，现在已能生产大型汽车部件、浴盆、整体卫生间组件等。

模压成型工艺按增强材料物态和模压料品种可分为以下多个：①纤维料模压法 是将经预混或预浸纤维状模压料，投入到金属模具内，在一定温度和压力下成型复合材料制品方法。该方法简便易行，用途广泛。依据具体操作上不一样，有预混料模压和预浸料模压法。②碎布料模压法 将浸过树脂胶液玻璃纤维布或其它织物，如麻布、有机纤维布、石棉布或棉布等边角料切成碎块，然后在金属模具中加温加压成型复合材料制品。③织物模压法 将预先织成所需形状两维或三维织物浸渍树脂胶液，然后放入金属模具中加热加压成型为复合材料制品。④层压模压法 将预浸过树脂胶液玻璃纤维布或其它织物，裁剪成所需形状，然后在金属模具中经加温或加压成型复合材料制品。⑤缠绕模压法 将预浸过树脂胶液连续纤维或布（带），经过专用缠绕机提供一定张力和温度，缠在芯模上，再放入模具中进行加温加压成型复合材料制品。⑥片状塑料（SMC）模压法 将SMC片材按制品尺寸、形状、厚度等要求裁剪下料，然后将多层片材叠合后放入金属模具中加热加压成型制品。⑦预成型坯料模压法 先将短切纤维制成品形状和尺寸相同预成型坯料，将其放入金属模具中，然后向模具中注入配制好粘结剂（树脂混合物），在一定温度和压力下成型。

模压料品种有很多，能够是预浸物料、预混物料，也能够是坯料。目前所用模压料品种关键有：预浸胶布、纤维预混料、BMC、DMC、HMC、SMC、XMC、TMC及ZMC等品种。

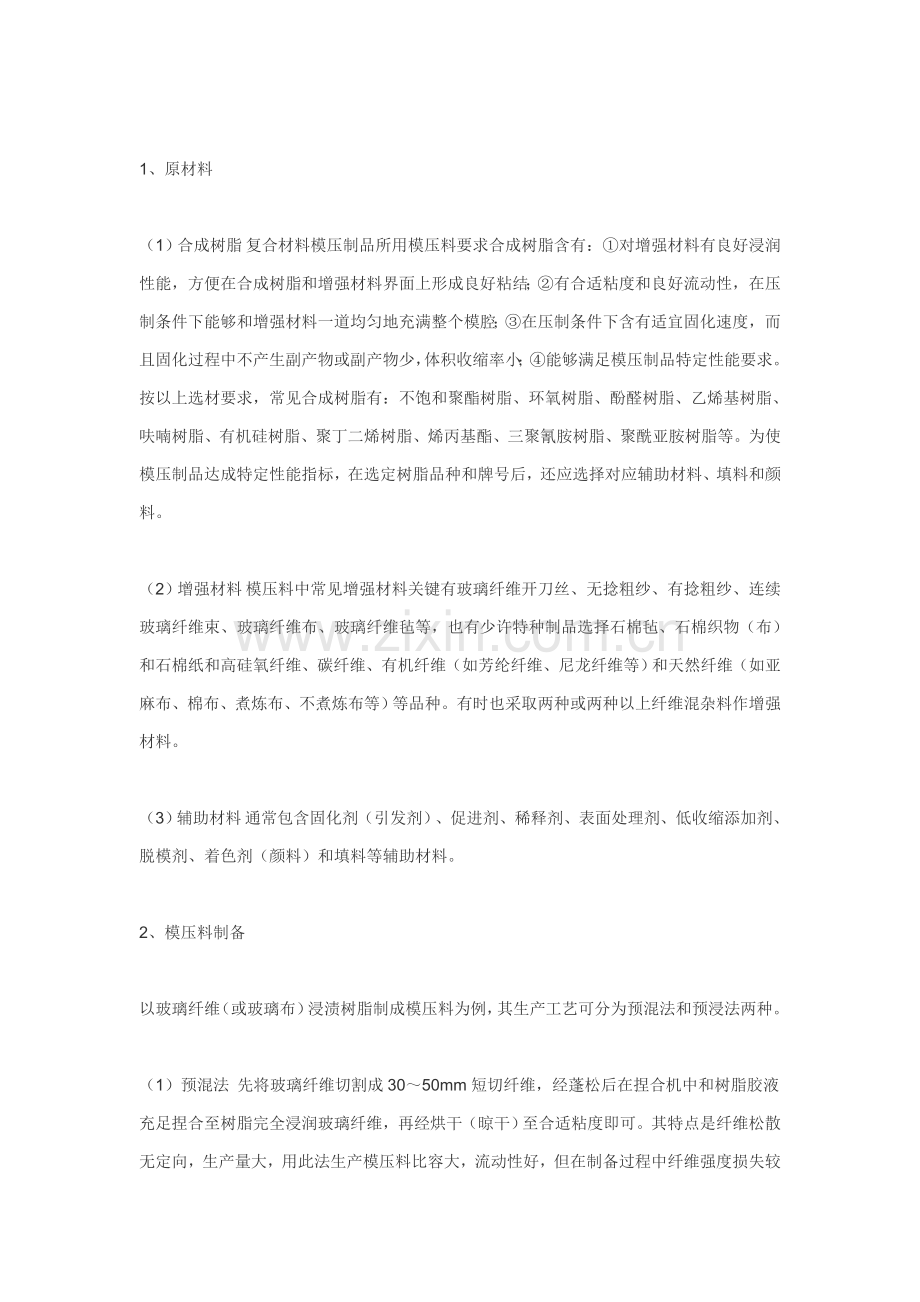

1、原材料

（1）合成树脂 复合材料模压制品所用模压料要求合成树脂含有：①对增强材料有良好浸润性能，方便在合成树脂和增强材料界面上形成良好粘结；②有合适粘度和良好流动性，在压制条件下能够和增强材料一道均匀地充满整个模腔；③在压制条件下含有适宜固化速度，而且固化过程中不产生副产物或副产物少，体积收缩率小；④能够满足模压制品特定性能要求。按以上选材要求，常见合成树脂有：不饱和聚酯树脂、环氧树脂、酚醛树脂、乙烯基树脂、呋喃树脂、有机硅树脂、聚丁二烯树脂、烯丙基酯、三聚氰胺树脂、聚酰亚胺树脂等。为使模压制品达成特定性能指标，在选定树脂品种和牌号后，还应选择对应辅助材料、填料和颜料。

（2）增强材料 模压料中常见增强材料关键有玻璃纤维开刀丝、无捻粗纱、有捻粗纱、连续玻璃纤维束、玻璃纤维布、玻璃纤维毡等，也有少许特种制品选择石棉毡、石棉织物（布）和石棉纸和高硅氧纤维、碳纤维、有机纤维（如芳纶纤维、尼龙纤维等）和天然纤维（如亚麻布、棉布、煮炼布、不煮炼布等）等品种。有时也采取两种或两种以上纤维混杂料作增强材料。

（3）辅助材料 通常包含固化剂（引发剂）、促进剂、稀释剂、表面处理剂、低收缩添加剂、脱模剂、着色剂（颜料）和填料等辅助材料。

2、模压料制备

以玻璃纤维（或玻璃布）浸渍树脂制成模压料为例，其生产工艺可分为预混法和预浸法两种。

（1）预混法 先将玻璃纤维切割成30～50mm短切纤维，经蓬松后在捏合机中和树脂胶液充足捏合至树脂完全浸润玻璃纤维，再经烘干（晾干）至合适粘度即可。其特点是纤维松散无定向，生产量大，用此法生产模压料比容大，流动性好，但在制备过程中纤维强度损失较大。

（2）预浸法 纤维预浸法是将整束连续玻璃纤维（或布）经过浸胶、烘干、切短而成。其特点是纤维成束状，比较紧密，制备模压料过程中纤维强度损失较小，但模压料流动性及料束之间相容性稍差。

树脂基复合材料成型工艺介绍（2）： 层压及卷管成型工艺
1、层压成型工艺

层压成型是将预浸胶布根据产品形状和尺寸进行剪裁、叠加后，放入两个抛光金属模具之间，加温加压成型复合材料制品生产工艺。它是复合材料成型工艺中发展较早、也较成熟一个成型方法。该工艺关键用于生产电绝缘板和印刷电路板材。现在，印刷电路板材已广泛应用于各类收音机、电视机、电话机和移动电话机、电脑产品、各类控制电路等全部需要平面集成电路产品中。

层压工艺关键用于生产多种规格复合材料板材，含有机械化、自动化程度高、产品质量稳定等特点，但一次性投资较大，适适用于批量生产，而且只能生产板材，且规格受到设备限制。

层压工艺过程大致包含：预浸胶布制备、胶布裁剪叠合、热压、冷却、脱模、加工、后处理等工序，图所表示：

2、卷管成型工艺

卷管成型工是用预浸胶布在卷管机上热卷成型一个复合材料制品成型方法，其原理是借助卷管机上热辊，将胶布软化，使胶布上树脂熔融。在一定张力作用下，辊筒在运转过程中，借助辊筒和芯模之间摩擦力，将胶布连续卷到芯管上，直到要求厚度，然后经冷辊冷却定型，从卷管机上取下，送入固化炉中固化。管材固化后，脱去芯模，即得复合材料卷管。

卷管成型按其上布方法不一样而可分为手工上布法和连续机械法两种。其基础过程是：首先清理各辊筒，然后将热辊加热到设定温度，调整好胶布张力。在压辊不施加压力情况下，将引头布先在涂有脱模剂管芯模上缠上约1圈，然后放下压辊，将引头布贴在热辊上，同时将胶布拉上，盖贴在引头布加热部分，和引头布相搭接。引头布长度约为800～1200mm，视管径而定，引头布和胶布搭接长度，通常为150～250mm。在卷制厚壁管材时，可在卷制正常运行后，将芯模旋转速度合适加紧，在靠近设计壁厚时再减慢转速，至达成设计厚度时，切断胶布。然后在保持压辊压力情况下，继续使芯模旋转1～2圈。最终提升压辊，测量管坯外径，合格后，从卷管机上取出，送入固化炉中固化成型。

3、预浸胶布制备工艺

预浸胶布是生产复合材料层压板材、卷管和布带缠绕制品半成品。

（1）原材料 预浸胶布生产所需关键原材料有增强材料（如玻璃布、石棉布、合成纤维布、玻璃纤维毡、石棉毡、碳纤维、芳纶纤维、石棉纸、牛皮等）和合成树脂（如酚醛树脂、氨基树脂、环氧树脂、不饱和聚酯树脂、有机硅树脂等）。

（2）预浸胶布制备工艺 预浸胶布制备是使用经热处理或化学处理玻璃布，经浸胶槽浸渍树脂胶液，经过刮胶装置和牵引装置控制胶布树脂含量，在一定温度下，经过一定时间洪烤，使树脂由A阶转至B阶，从而得到所需预浸胶布。通常将此过程称之为玻璃浸胶。

树脂基复合材料成型工艺介绍（3）： 缠绕成型工艺
缠绕成型工艺是将浸过树脂胶液连续纤维（或布带、预浸纱）根据一定规律缠绕到芯模上，然后经固化、脱模，取得制品。依据纤维缠绕成型时树脂基体物理化学状态不一样，分为干法缠绕、湿法缠绕和半干法缠绕三种。　　

（1）干法缠绕 干法缠绕是采取经过预浸胶处理预浸纱或带，在缠绕机上经加热软化至粘流态后缠绕到芯模上。因为预浸纱（或带）是专业生产，能严格控制树脂含量（正确到2%以内）和预浸纱质量。所以，干法缠绕能够正确地控制产品质量。干法缠绕工艺最大特点是生产效率高，缠绕速度可达100～200m/min，缠绕机清洁，劳动卫生条件好，产品质量高。其缺点是缠绕设备贵，需要增加预浸纱制造设备，故投资较大另外，干法缠绕制品层间剪切强度较低。

（2）湿法缠绕 湿法缠绕是将纤维集束（纱式带）浸胶后，在张力控制下直接缠绕到芯模上。湿法缠绕优点为：①成本比干法缠绕低40%；②产品气密性好，因为缠绕张力使多出树脂胶液将气泡挤出，并填满空隙；③纤维排列平行度好；④湿法缠绕时，纤维上树脂胶液，可降低纤维磨损；⑤生产效率高（达200m/min）。湿法缠绕缺点为：①树脂浪费大，操作环境差；②含胶量及成品质量不易控制；③可供湿法缠绕树脂品种较少。

（3）半干法缠绕 半干法缠绕是纤维浸胶后，到缠绕至芯模途中，增加一套烘干设备，将浸胶纱中溶剂除去，和干法相比，省却了预浸胶工序和设备；和湿法相比，可使制品中气泡含量降低。

三种缠绕方法中，以湿法缠绕应用最为普遍；干法缠绕仅用于高性能、高精度尖端技术领域。

纤维缠绕成型优点 ①能够按产品受力情况设计缠绕规律，使能充足发挥纤维强度；②比强度高：通常来讲，纤维缠绕压力容器和同体积、同压力钢质容器相比，重量可减轻40～60%；③可靠性高：纤维缠绕制品易实现机械化和自动化生产，工艺条件确定后，缠出来产品质量稳定，正确；④生产效率高：采取机械化或自动化生产，需要操作工人少，缠绕速度快（240m/min），故劳动生产率高；⑤成本低：在同一产品上，可合理配选若干种材料（包含树脂、纤维和内衬），使其再复合，达成最好技术经济效果。

缠绕成型缺点 ①缠绕成型适应性小，不能缠任意结构形式制品，尤其是表面有凹制品，因为缠绕时，纤维不能紧贴芯模表面而架空；②缠绕成型需要有缠绕机，芯模，固化加热炉，脱模机及熟练技术工人，需要投资大，技术要求高，所以，只有大批量生产时才能降低成本，才能取得较技术经济效益。

1、原材料

缠绕成型原材料关键是纤维增强材料、树脂和填料。

（1）增强材料 缠绕成型用增强材料，关键是多种纤维纱：如无碱玻璃纤维纱，中碱玻璃纤维纱，碳纤维纱，高强玻璃纤维纱，芳纶纤维纱及表面毡等。

（2）树脂基体 树脂基体是指树脂和固化剂组成胶液体系。缠绕制品耐热性，耐化学腐蚀性及耐自然老化性关键取决于树脂性能，同时对工艺性、力学性能也有很大影响。缠绕成型常见树脂关键是不饱和聚酯树脂，也有时用环氧树脂和双马来酰亚胺树脂等。对于通常民用制品如管、罐等，多采取不饱和聚酯树脂。对力学性能压缩强度和层间剪切强度要求高缠绕制品，则可选择环氧树脂。航天航空制品多采取含有高断裂韧性和耐湿性能好双马来酰亚胺树脂。

（3）填料 填料种类很多，加入后能改善树脂基体一些功效，如提升耐磨性，增加阻燃性和降低收缩率等。在胶液中加入空心玻璃微珠，可提升制品刚性，减小密度降低成本等。在生产大口径地埋管道时，常加入30%石英砂，借以提升产品刚性和降低成本。为了提升填料和树脂之间粘接强度，填料要确保清洁和表面活性处理。

2、芯模

成型中空制品内模称芯模。通常情况下，缠绕制品固化后，芯模要从制品内脱出。

芯模设计基础要求 ①要有足够强度和刚度，能够承受制品成型加工过程中施加于芯模多种载荷，如自重、制品重，缠绕张力，固化应力，二次加工时切削力等；②能满足制品形状和尺寸精度要求，如形状尺寸，同心度、椭圆度、锥度（脱模），表面光洁度和平整度等；③确保产品固化后，能顺利从制品中脱出；④制造简单，造价廉价，取材方便。

芯模材料 缠绕成型芯模材料分两类：熔、溶性材料和组装式材料。熔、溶性材料是指石蜡，水溶性聚乙烯醇型砂，低熔点金属等，这类材料可用浇铸法制成空心或实心芯模，制品缠绕成型后，从开口处通入热水或高压蒸汽，使其溶、熔，从制品中流出，流出溶体，冷却后反复使用。组装式芯模材料常见有铝、钢、夹层结构、木材及石膏等。另外还有内衬材料，内衬材料是制品组成部分，固化后不从制品中取出，内衬材料作用关键是防腐和密封，当然也能够起到芯模作用，属于这类材料有橡胶、塑料、不锈钢和铝合金等

3、缠绕机

缠绕机是实现缠绕成型工艺关键设备，对缠绕机要求是：①能够实现制品设计缠绕规律和排纱正确；②操作简便；③生产效率高；④设备成本低。

缠绕机关键由芯模驱动和绕丝嘴驱动两大部分组成。为了消除绕丝嘴反向运动时纤维松线，保持张力稳定及在封头或锥形缠绕制品纱带部署正确，实现小缠绕角（0°～15°）缠绕，在缠绕机上设计有垂直芯轴方向横向进给（伸臂）机构。为预防绕丝嘴反向运动时纱带转拧，伸臂上设有能使绕丝嘴翻志机构。

中国60年代研制成功链条式缠绕机，70年代引进德国WE-250数控缠绕机，改善后实现国产化生产，80年代后中国引进了多种型式缠绕机40多台，经过改善后，自己设计制造成功微机控制缠绕机，并进入国际市场。

机械式缠绕机类型

（1）绕臂式平面缠绕机 其特点是绕臂（装有绕丝嘴）围绕芯模做均匀旋转运动，芯模绕本身轴线作均匀慢速转动，绕臂（即绕丝嘴）每转一周，芯模转过一个小角度。此小角度对应缠绕容器上一个纱片宽度，确保纱片在芯模上一个紧挨一个地充满容器表面。芯模快速旋转时，绕丝嘴沿垂直地面方向缓慢地上下移动，此时可实现环向缠绕，使用这种缠绕机优点是，芯模受力均匀，机构运行平稳，排线均匀，适适用于干法缠绕中小型短粗筒形容器。

（2）滚翻式缠绕机 这种缠绕机芯模由两个摇支承，缠绕时芯模本身轴旋转，两臂同时旋转使芯模翻滚一周，芯模自转一个和纱片宽相适应角度，而纤维纱由固定伸臂供给，实现平面缠绕，环向缠绕由附加装置来实现。因为滚翻动作机构不宜过大，故这类缠绕机只适适用于小型制品，且使用不广泛。

（3）卧式缠绕机 这种缠绕机是由链条带动小车（绕丝嘴）作往复运动，并在封头端有瞬时停歇，芯模绕本身轴作等速旋转，调整二者速度能够实现平面缠绕、环向缠绕和螺旋缠绕，这种缠绕机结构简单，用途广泛，适宜于缠绕细长管和容器。

（4）轨道式缠绕机 轨道式缠绕机分立式和卧式两种。纱团、胶槽和绕丝嘴均装在小车上，当小车沿环形轨道绕芯模一周时，芯模本身转动一个纱片宽度，芯模轴线和水平面夹角为平面缠绕角α。从而形成平面缠绕型，调整芯模和小车速度能够实现环向缠绕和螺旋缠绕。轨道式缠绕机适合于生产大型制品。

（5）行星式缠绕机 芯轴和水平面倾斜成α角（即缠绕角）。缠绕成型时，芯模作自转和公转两个运动，绕丝嘴固定不动。调整芯模自转和公转速度能够完成平面缠绕、环向缠绕和螺旋缠绕。芯模公转是主运动，自转为进给运动。这种缠绕机适合于生产小型制品。

（6）球形缠绕机 球形缠绕机有4个运动轴，球形缠绕机绕丝嘴转动，芯模旋转和芯模偏摆，基础上和摇臂式缠绕机相同，第四个轴运动是利用绕丝嘴步进实现纱片缠绕，降低极孔外纤维堆积，提升容器臂厚均匀性。芯模和绕丝嘴转动，使纤维充满球体表面。芯模轴偏转运动，能够改变缠绕极孔尺寸和调整缠绕角，满足制品受力要求。

（7）电缆式纵环向缠绕机 纵环向电缆式缠绕机适适用于生产无封头筒形容器和多种管道。装有纵向纱团转环和芯模同时旋转，并可沿芯模轴向往复运动，完成纵向纱铺放，环向纱装在转环两边小车上，当芯模转动，小车沿芯模轴向作往复运动时，完成环向纱缠绕。依据管道受力情况，能够任意调整纵环向纱数量百分比。

（8）新型缠管机 新型缠管机和现行缠绕机区分在于，它是靠管芯自转，并同时能沿管长方向作往复运动，完成缠绕过程。这种新型缠绕机优点是，绕丝嘴固定，为工人处理断头、毛丝和看管带来很大方便；多路进纱可实现大容量进丝缠绕，缠绕速度快，布丝均匀，有利于提升产品重量和产量。

树脂基复合材料成型工艺介绍（4）：连续成型工艺
复合材料制品连续成型工艺，是指从投入原材料开始，经过浸胶、成型、固化、脱模、切断等工序，直到最终取得成品整个工艺过程，全部是在连续不停地进行。　　依据生产产品不一样，连续成型工艺分为连续拉挤成型工艺、连续缠绕成型工艺和连续制板工艺三种。

连续缠绕成型工艺 关键用于生产不一样口径玻璃钢管和罐身。连续缠绕机特点是：生产效率高、产品质量稳定、劳动强度低、节省原材料、降低芯模数量等，但这种工艺技术含量高、设备投资大、变径难度大。另一个工艺是将塑料管挤出技术和纤维缠绕工艺相结合，塑料内衬玻璃钢管，挤出塑料管同时起到芯模和防腐内衬两个作用。

拉挤成型工艺 关键用于生产多种玻璃钢型材，如玻璃钢棒、工字型、角型、槽型、方型、空腹型及异形断面型材等。现在最大拉挤成型机，能够生产断面为800mm×800mm空腹玻璃钢型材。新型拉挤成型技术不停涌现，如RIM拉挤成型机，弯曲形型材拉挤工艺等。

连续制板工艺 关键是用玻璃纤毡、布为增强材料，连续不停地生产多种规格平板，波纹板和夹层结构板等。

连续成型工艺共同特点：①生产过程完全实现机械化身自动化，生产效率高；②生产过程不间断，制品长度不限；③产品无需后加工，生产过程中边角废料少，节省原料和能源；④产品质量稳定，反复性好，成品率高；⑤操作方便，省人力、劳动条件好；⑥成本低

 树脂基复合材料成型工艺介绍（5）：拉挤成型工艺
拉挤成型工艺是将浸渍树脂胶液连续玻璃纤维束、带或布等，在牵引力作用下，经过挤压模具成型、固化，连续不停地生产长度不限玻璃钢型材。这种工艺最适于生产多种断面形状玻璃钢型材，如棒、管、实体型材（工字形、槽形、方形型材）和空腹型材（门窗型材、叶片等）等。　　拉挤成型是复合材料成型工艺中一个特殊工艺，其优点是：①生产过程完全实现自动化控制，生产效率高；②拉挤成型制品中纤维含量可高达80%，浸胶在张力下进行，能充足发挥增强材料作用，产品强度高；③制品纵、横向强度可任意调整，能够满足不一样力学性能制品使用要求；④生产过程中无边角废料，产品不需后加工，故较其它工艺省工，省原料，省能耗；⑤制品质量稳定，反复性好，长度可任意切断。

拉挤成型工艺缺点是产品形状单调，只能生产线形型材，而且横向强度不高。

（1）拉挤工艺用原材料
　　①树脂基体 在拉挤工艺中，应用最多是不饱和聚酯树脂，约占本工艺树脂用量90以上，另外还有环氧树脂、乙烯基树脂、热固性甲基丙烯酸树脂、改性酚醛树脂、阻燃性树脂等。
　　②增强材料 拉挤工艺用增强材料，关键是玻璃纤维及其制品，如无捻粗纱、连续纤维毡等。为了满足制品特殊性能要求，能够选择芳纶纤维、碳纤维及金属纤维等。不管是哪种纤维，用于拉挤工艺时，其表面全部必需经过处理，使之和树脂基体能很好粘接。
　　③辅助材料 拉挤工艺辅助材料关键有脱模剂和填料。

（2）拉挤成型模具
　　模具是拉挤成型技术关键工具，通常由预成型模和成型模两部分组成。①预成型模具 在拉挤成型过程中，增强材料浸渍树脂后（或被浸渍同时），在进入成型模具前，必需经过由一组导纱元件组成预成型模具，预成型模作用是将浸胶后增强材料，根据型材断面配置形式，逐步形成近似成型模控形状和尺寸预成型体，然后进入成型模，这么能够确保制品断面含纱量均匀。②成型模具 成型模具横截面面积和产品横截面面积之比通常应大于或等于10，以确保模含有足够强度和刚度，加热后热量分布均匀和稳定。拉挤模具长度是依据成型过程中牵引速度和树脂凝胶固化速度决定，以确保制品拉出时达成脱模固化程度。通常采取钢镀铬，模腔表面要求光洁，耐磨，借以降低拉挤成型是摩擦阻力和提升模具使用寿命。

（3）拉挤成型工艺
　　拉挤成型工艺过程是由送纱、浸胶、预成型、固化定型、牵引、切断等工序组成。无捻粗纱从纱架引出后，经过排纱器进入浸胶槽浸透树脂胶液，然后进入预成型模，将多出树脂和气泡排出，再进入成型模凝胶、固化。固化后制品由牵引机连续不停地从模具拔出，最终由切断机定长切断。在成型过程中，每道工序全部能够有不一样方法：如送纱工序，能够增加连续纤维毡，环向缠绕纱或用三向织物以提升制品横向强度；牵引工序能够是履带式牵引机，也能够用机械手；固化方法能够是模内固化，也能够用加热炉固化；加热方法能够是高频电加热，也能够用熔融金属（低熔点金属）等。

（4）其它拉挤成型工艺
　　拉挤成型工艺除立式和卧式机组外，还有弯曲形制品拉挤成型工艺，反应注射拉挤工艺和含填料拉挤工艺等。
 树脂基复合材料成型工艺介绍（6）： 其它成型工艺
聚合物基复合材料其它成型工艺，关键指离心成型工艺、浇铸成型工艺、弹性体贮存树脂成型工艺（ERM）、增强反应注射成型工艺（RRIM）等。　　1、离心成型工艺

离心成型工艺在复合材料制品生产中，关键是用于制造管材（地埋管），它是将树脂、玻璃纤维和填料按一定百分比和方法加入到旋转模腔内，依靠高速旋转产生离心力，使物料挤压密实，固化成型。

离心玻璃钢管分为压力管非压力管两类，其使用压力为0～18MPa。这种管管径通常为φ400～φ2500mm，最大管径或达5m，以φ1200mm以上管径经济效果最好，离心管长度2～12m，通常为6 m。

离心玻璃钢管优点很多，和一般玻璃钢管和混凝土管相比，它强度高、重量轻，防腐、耐磨（是石棉水泥管5～10倍）、节能、耐久（50年以上）及综合工程造价低，尤其是大口径管等；和缠绕加砂玻璃钢管相比，其最大特点是刚度大，成本低，管壁能够按其功效设计成多层结构。离心法制管质量稳定，原材料损耗少，其综合成本低于钢管。离心玻璃钢管可埋深15m，能随真空及外压。其缺点是内表面不够光滑，水力学特征比较差。
离心玻璃钢管应用前景十分宽广，其关键应用范围包含：给水及排水工程干管，油田注水管、污水管、化工防腐管等。

（1）原材料

生产离心管原材料有树脂、玻璃纤维及填料（粉状和粒状填料）等。

树脂 应用最广是不饱和聚酯树脂，可依据使用条件和工艺要求选择树脂牌号和固化剂。

增强材料 主工是玻璃纤维及其制品。玻纤制品有连续纤维毡、网格布及单向布等，制造异形断面制品时，可先将玻纤制成预制品，然后放入模内。

填料 填料作是用增加制品刚度、厚度、降低成本，填料种类要依据使用要求选择，通常为石英砂、石英粉、辉绿岩粉等。

（2）工艺步骤

离心制管工艺步骤以下：
离心制管加料方法和缠绕成型工艺不一样，加料系统是把树脂、纤维和填料供料装置，统一安装在可往复运动小车上。

（3）模具

离心法生产玻璃钢管模具，关键是钢模，模具分整体式和拼装式两种：小于φ800mm管模具，用整体式，大于φ800mm管模具，能够用拼装式。

模具设计要确保有足够强度和刚度，预防旋转、震动过程中变形。模具由管身、封头、托轮箍组成。管身由钢板卷焊而成，小直径管身可用无缝钢管。封头作用是增加管模端头强度和预防物料外流。托轮箍作用是支撑模具，传输旋转力，使模具在离心机上高速度旋转，模具管身内表面必需平整，光滑，通常全部要精加工和抛光，确保顺利脱模。

2、浇注成型工艺

浇注成型关键用于生产无纤维增强复合材料制品，如人造大理石，钮扣、包埋动、植物标本、工艺品、锚杆固定剂、装饰板等。

浇注成型比较简单，但要生产出优质产品，则需要熟练操作技术。

（1）钮扣生产工艺

用聚酯树脂浇注钮扣，含有硬度高，光泽好，耐磨、耐烫、耐干洗、花色品种多及价格低等优点，现在在中国外已基础替换了有机玻璃钮扣，占钮扣市场80%以上。
生产钮扣原料关键是不饱和聚酯树脂、固化剂（引发剂采取过氧化甲乙酮）和辅助材料（包含色浆、珠光粉、触变剂等）。

聚酯钮扣采取离心浇注式棒材浇注法生产，先制成板材或棒材，然后经切板、切棒制成钮扣，再经热处理、刮面、刮底、铣槽、打眼、抛光等工序制成钮扣。

（2）人造石材生产工艺

人造石材是用不饱和聚酯树脂和填料制成。因为所选择填料不一样，制成人造石材分为人造大理石、人造玛瑙、人造花岗石和聚酯混凝土等。

生产人造石材原材料是不饱和聚酯树脂，填料和颜料：①树脂 生产人造石材树脂分面层和结构层两各，表面装饰层树脂要求收缩性小，有韧性、硬度好，耐热、耐磨、耐水等，同时要求易调色。辛戌二醇邻苯型树脂用于人造石材，辛戌二醇间苯型树脂用于生产卫生洁具。固化体系，常见过氧化甲乙酮、萘酸钴溶液。②填料 生产人造石材填料有很多，生产人造大理石填料是大理石粉，石英粉、白云石粉、碳酸钙粉等，生产人造花岗石填料是用粒料级配，不一样品种花岗石用不一样色彩粒料，生产人玛瑙填料要有一定透明性，通常选择氢氧化铝或三氧化二铝等。③颜料 生产人造石材需要各色颜料，如制人造大理石或人造玛瑙浴盆，应选择耐热、耐水色浆，制造装饰板及工艺品时，要选择耐光、耐水及耐久颜料。

生产人造大理石、花岗石板材用模具材料有玻璃钢、不锈钢、塑料、玻璃等。生产人造石板材模板，要求表面平整，光泽、有足够强度和刚度，能经受生产过程中热应力、搬运荷载及碰撞等。

3、弹性体贮树脂模塑成型技术

弹性体贮树脂模塑成型（Elastic Reservir Molding, ERM）是80年代在欧美出现新工艺，它是用柔性材料（开孔聚氨酯泡沫塑料）作为芯材并渗透树脂糊。这种渗有树脂糊泡沫体留在成型好ERM材料中间，泡沫体使ERM制成产品密度降低，冲击强度和刚度提升，故可称为压制成型夹层结构制品。

ERM和SMC一样，同属于模压成型片状模塑料，只是因为ERM含有夹层结构结构，给它带来优于SMC特点：（1）重量轻：ERM比用毡和SMC制成制品轻30%以上；（2）ERM制品比刚度优于SMC、铝和钢制成制品；（3）搞冲击强度高：在增强材料含量相同条件下，ERM比SMC抗冲击强度高很多；（4）物理力学性能高：在增强材料含量相同条件下，ERM制品物理力学性能优于SMC制品；（5）投资费用低：ERM成型机组比SMC机组简单，ERM制品成型压力比SMC制品低10倍左右，故生产ERM制品时能够采取低吨位压机和低强度材料模具，从而降低建投资。

ERM制品生产工艺分为ERM制造和ERM制品成型两个过程：

（1）ERM生产工艺 ERM生产原材料为开孔聚氨酯泡沫塑料，多种纤维制品（如玻璃纤维、碳纤维、芳纶纤维制成短切毡、连续纤维毡、针织毡等）和多种热固性树脂。其生产过程以下：先在ERM机组上将调好树脂糊浸渍开孔聚氨酯泡沫塑料，经过涂刮器将树脂糊涂到泡沫上，用压辊将树脂糊压挤到泡沫体孔内，然后将两层泡沫复合到一起，最终在上下两个面铺放玻纤维毡或其它纤维制品，制成ERM夹层材料，切割成适宜尺寸，用于压制成型或贮存。

（2）ERM制品生产工艺 ERM制品生产过程和其它热固性模压料（玻纤布或毡预浸料、SMC等）相比，需要在热压条件下固化成型，但成型压力比SMC小很多，大约是SMC成型压力1/10，为0.5～0.7MPa。

ERM技术现在关键用于汽车工业材料和轻质建筑复合材料工业。因为ERM含有夹层结构材料特点，是适适用于生产大型结构组合部件，多种轻质板材，活动房屋、雷达罩，房门等。在汽车工业中制品有行李车拖斗、盖板、仪表盘、保险杠、车门、底板等。

4、增强反应注射模塑技术

增强反应注射模塑工艺（Reinforced Reaction Injection Molding, RRIM）是利用高压冲击来混合两种单体物料及短纤维增强材料，并将其注射到模腔内，经快速固化反应形成制品一个成型方法。假如不用增强材料，则称为反应注射模塑（Reaction Injection Moling, RIM）。采取连续纤维增强时，称为结构反应注射模塑（Structure Reaction Injection Molding, SRIM）。

RRIM原材料分树脂体系和增强材料两类

（1）树脂体系 生产RRIM树脂应滞以下要求：①必需由两种以上单体组成；②单体在室温条件下能保持稳定；③粘度合适，轻易用泵输送；④单体混合后，能快速固化；⑤固化反应不产生副产物。应用最多是聚氨酯树脂、不饱和聚酯树脂和环氧树脂。

（2）增强材料 常见增强材料有玻璃纤维粉、玻璃纤维和玻璃微珠。为了增加增强材料和树脂粘接强度，上述增强材料全部采取增强偶联剂进行表面处理。

RRIM工艺特点：①产品设计自由度大，能够生产大尺寸部件；②成型压力低（0.35～0.7MPa），反应成型时，无模压应力，产品在模内发烧量小；③制品收缩率低，尺寸稳定性好，因加有大量填料和增强材料，降低了树脂固化收缩；④制品镶嵌件工艺简便；⑤制品表面质量好，玻璃粉和玻璃微珠能提升制品耐磨性和耐热性；⑥生产设备简单，模具费用低，成型周期短，制品生产成本低。

RRIM制品最大用户是汽车工为，可做汽车保险杠、仪表盘，高强度RRIM制品能够做汽车结构材料、承载材料。因为其成型周期短，性能可设计，在电绝缘工程、防腐工程、机械仪表工业中替换工程塑料及高分子合金应用。
