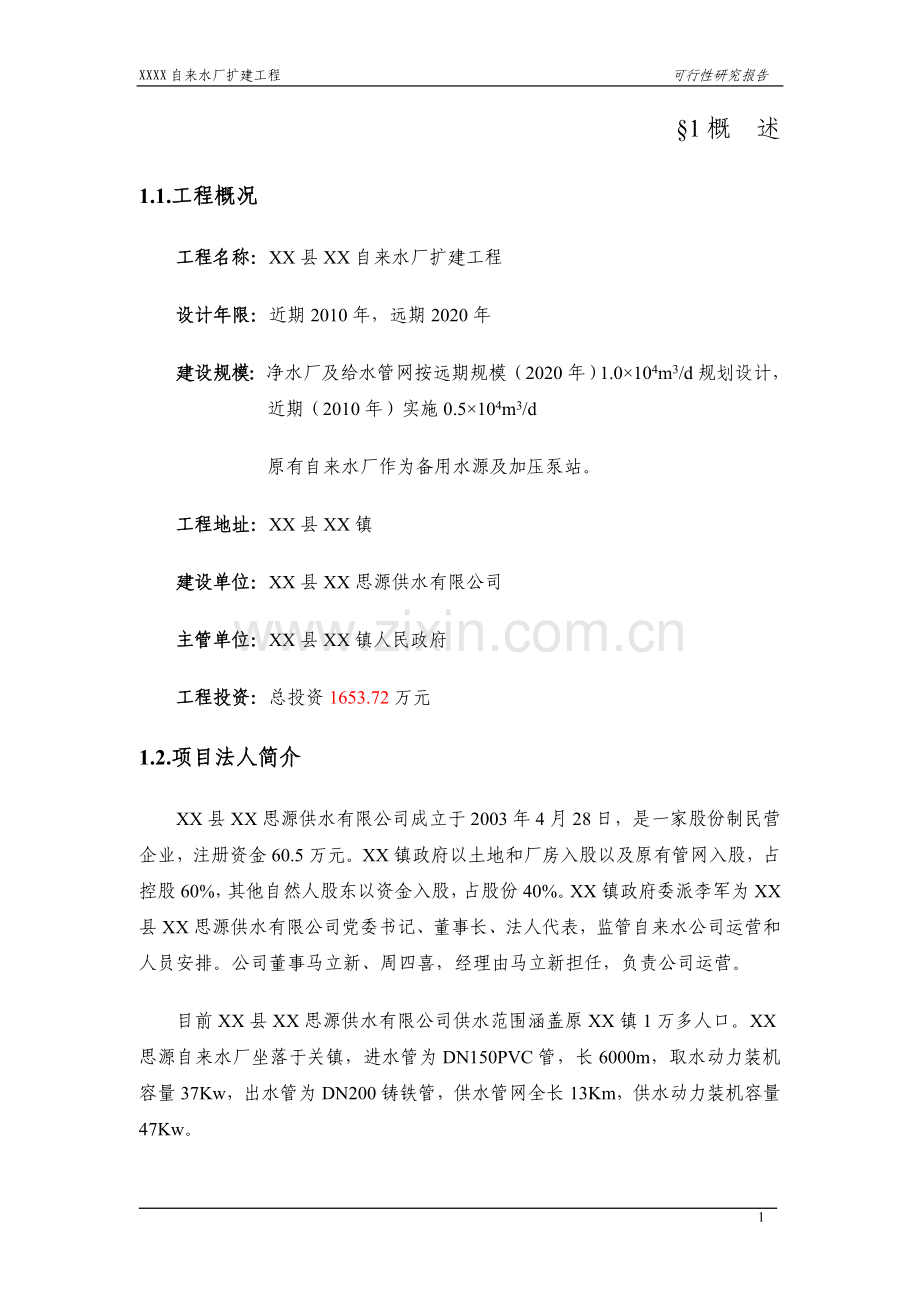

xxx镇给水工程申请建设可行性研究报告.doc

XXXX自来水厂扩建工程 可行性研究报告1概 述1.1.工程概况工程名称：XX县XX自来水厂扩建工程设计年限：近期2010年，远期2020年建设规模：净水厂及给水管网按远期规模（2020年）1.0104m3/d规划设计，近期（2010年）实施0.5104m3/d原有自来水厂作为备用水源及加压泵站。工程地址：XX县XX镇建设单位：XX县XX思源供水有限公司主管单位：XX县XX镇人民政府工程投资：总投资1653.72万元1.2.项目法人简介XX县XX思源供水有限公司成立于2003年4月28日，是一家股份制民营企业，注册资金60.5万元。XX镇政府以土地和厂房入股以及原有管网入股，占控股60%，其他自然人股东以资金入股，占股份40%。XX镇政府委派李军为XX县XX思源供水有限公司党委书记、董事长、法人代表，监管自来水公司运营和人员安排。公司董事马立新、周四喜，经理由马立新担任，负责公司运营。目前XX县XX思源供水有限公司供水范围涵盖原XX镇1万多人口。XX思源自来水厂坐落于关镇，进水管为DN150PVC管，长6000m，取水动力装机容量37Kw，出水管为DN200铸铁管，供水管网全长13Km，供水动力装机容量47Kw。XX县XX思源供水有限公司始终把服务于XX镇的经济建设和社会发展供水需求作为公司最高目标。几年来，公司投入了大量的人力、物力，引进先进的设备和技术，改进生产工艺和技术，加快管网建设和改造步伐，现已全部覆盖XX地区60%区域。 为了最大限度地满足XX镇经济建设和社会发展对自来水供应、服务工作的新要求，进一步提高我公司的服务质量，本着以用户满意为宗旨，坚持接待用户突出一个“诚”，立户接水突出一个“简”，工程安装突出一个“优”，管线抢修突出一个“快”的服务理念。公司立足于供好水、服好务，以“始于用户需求，终于用户满意”为服务宗旨，努力树立供水企业的崭新形象。1.3.编制依据及规范标准1.3.1.编制依据1）可研编制委托书2）项目建议书及批复3）业主提供的其他相关资料1.3.2.采用的规范及标准1）中华人民共和国水法 1988.01.212）中华人民共和国环境保护法 1989.12.263）建设项目环境保护设计规定 1987.03.204）地表水环境质量标准（GB3838-2002）5）生活饮用水卫生标准（GB5749-2005）6）生活饮用水水源水质标准（CJ3020-93）7）农村生活饮用水量卫生标准（GB11730-89）8）村镇供水单位资质标准（SL308-2004）9）村镇供水工程技术规范（SL310-2004）10）江苏省城镇生活饮用水水源环境保护条例11）中华人民共和国劳动法 1995.01.0112）建筑项目（工程）劳动安全卫生监察规定 1996.10.1713）工程建设强制性条文城乡规划部分 2000年版14）市政公用工程设计文件编制深度规定 2004.0315）给水排水制图标准（GB/T50106-2001）16）城市给水工程规划规范（GB50282-98）17）室外给水设计规范（GB50013-2006）18）泵站设计规范（GB/T50265-1997）19）农村给水设计规范（CECS82-96）20）城镇给水厂附属建筑和附属设备设计标准（CJJ41-91）21）建筑设计防火规范（GB50016-2006）22）建筑抗震设计规范（GB50011-2001）23）建筑地基处理技术规范（JGJ79-2002）24）混凝土结构设计规范（GB50010-2002）25）建筑桩基技术规范（JGJ94-94）26）砌体结构设计规范（GB50003-2001）27）室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）28）给水排水工程构筑物结构设计规范（GB50069-2002）29）给水排水工程钢筋混凝土水池结构设计规程（CECS138:2002）30）供配电系统设计规范（GB50052-95）31）10KV及以下变电所设计规范（GB50053-94）32）低压配电设计规范（GB50054-95）33）通用用电设备配电设计规范（GB50055-93）34）电力工程电缆设计规范（GB50217-94）1.4.编制原则1）从实情出发、全面考虑XX县XX镇的社会经济发展、水源条件等因素，合理确定工程规模和建设计划，力求尽快解决XX县XX镇供水的供需矛盾，提高供水安全可靠性；2）以当地村镇总体规划相协调，结合供水现状，合理利用水资源，结合地形环境条件和环境要求等因素，采用近、远期结合的原则，分步实施的方针，统一规划和设计；3）根据当前国内外给水工程的设计经验、水源水质特征和地区特点，本着运行安全可靠、维修方便、造价经济的原则，设计中采用成熟可靠的给水处理新工艺、新技术，提高工程的技术水平，确保水质达到预期要求。4）严格遵守国家有关环境保护的法律、法规，执行国家规定的污染物排放标准，对水厂各工艺中可能产生的影响环境的因数，在设计中因地制宜采用防范措施。5）贯彻节约能源的方针，设计中选用节能型设备，力求取得较好的经济效益和社会效益。6）输配水管网设计在分析原有管网的基础上，尽量减少工程量，将清洁合格的自来水送至用户。7）结合贷款和项目资金的筹措情况，按现行的国家经济财务政策进行较为完整的静态和动态的经济分析和评价。1.5.编制范围本报告编制范围主要为XX县XX自来水厂工程的取水工程、输水工程、净水厂工程、配水管网工程的建设方案论证、投资估算、技术经济比较和分析。2 城镇概况2.1.XX镇概况XX镇地处XX县南部，连霍高速和国道104线成十字穿境而过，其中连霍高速出口就坐落在该镇境内张集村，交通十分便捷。地处丘陵地区，地势起伏变化大，东南低，西北高，西北主要是山区。濒临大沙河，镇内有XX河、利民沟两支系。全镇国土面积109平方公里，辖9个村委会和1个街道社区，219个自然村，总人口4.0万。全镇国民生产总值2.62亿元，人均纯收入5577元。镇内拥有XX市示范职业中学1所（是XX县唯一一所，面向全市招生），在校生达1750余人，食宿学生达1120余人；初级中学1所，在校生达940余人，食宿学生达650余人；中心学校1所，下属16个完小，全镇小学生达2860余人。该镇位于淮河下游北岸，属北亚热带季风气候区，主要特点是：季风明显、四季分明、气候温和、雨量充沛、光照充足、无霜期较长、严寒期较短、气候宜人。2.2.自然条件XX镇位于江苏省最北部，苏、鲁、豫、皖四省交界处，总面积1885平方公里，大部分为平原，东南部为海拔100300米的低山丘岭。人口134万，辖18镇5乡708个行政村。开放的XX日益显现出其特有的发展优势和巨大的发展潜力。区位优势明显，交通便捷。XX紧靠徐州都市经济圈中心城市徐州市，县城距京航运河30公里、连云港出海口260公里，素有“徐州的西大门”之称。东临京沪铁路，陇海、徐阜铁路纵横穿过，连霍、合徐两条高速公路在境内交汇，310、311两条国道和三条省道及星罗棋布的县乡道路形成的交通网络与周边地区紧紧相连，承东启西，南引北联，是重要的交通枢纽。本项目建设地点位于XX西部的XX镇。XX镇主要建设条件如下：1、自然条件（2）自然气候条件地貌历史上由于黄河、大沙河的泛滥冲击作用，在XX境北、西、西南和中部形成堆积平原，XX镇地势由西北向东南缓倾，海拨3250米。地质XX镇第四纪堆积层较厚，自东向西可分为经微隆升区、轻度沉降区、中等沉降区、剧裂沉降区等。第四纪沉积物的表层及浅层以冲积、洪积层为主，部分为坡积、残积、风积层；深部为湖积、冲积层。土壤XX镇全部为为潮土类。气候属暖温带大陆性季风气候区。处于北亚热带和暖温带的过渡带，兼有南方和北方的气候特点。冬季受西伯利亚高压控制，盛刮偏北风；夏季受太平洋副热带高压控制，多偏南风，炎热多雨；秋季太平洋副热带高压衰退，北方冷高压增强，气温降低，雨水减少，常伴为秋旱。一年中总的气候特点是：冬季寒冷，夏季炎热，日照充足，雨量适中，无霜期长，四季分明。日照和辐射全年日照时数多年平均值为2409.1小时，光照充沛，日照百分率为54%，太阳辐射年总量为127.5千卡/cm2，较周边地区丰富，为农业生产和城乡居民的生活创造了良好的条件。气温和风象年平均气温为14.3度，1月份最冷，7月份最热。冬夏两季气温变化较小，春秋两季气温变化较大。同时由于本地地处季风气候区，风向有明显季节性变化。冬季盛刮偏北风，夏季多偏南风，春秋季多偏东风。全年主导风向为东风。降水和湿度各季各月降水量和降水强度差异很大。降水量多集中于夏季，且强度较大；冬季雨水稀少，个别年份几乎干冬。本地年平均相对湿度为75%左右，一年中有明显的低点和高点。春末夏初雨季到来之前，多形成一年中相对湿度的最低点，78月份形成一年中相对湿度的最高点，冬季相对湿度一般高于春末夏初的最低点。河流水系XX镇水系为淮河水系上源，镇内有四条河和七条沟，沟河总长度68.3公里。成因为自然与人工合壁形成，流向为南北、东西、西北东南及东北西南四个走向。南北走向的有：新毛河、老毛河；东西走向的有：罗楼沟、红张沟、李口沟、袁圩沟；西北东南走向的有：洪河、跃进沟、王楼沟、老申河；东北西南走向的有：金楼沟。地下水XX镇的地下水较为丰沛，为渗入蒸发型，浅层地下水资源主要由大气降水以及河水岩层补给，岁其水季丰枯变化，潜水耗于蒸发或泄于河中，循环往复交替发生，互补。（3）交通条件XX镇境内有一纵一横两条主要公路。101省道和323县道，穿越全镇。101省道南北向穿越全境，向南连接连霍高速公路，向北至连接陇海铁路，为XX镇主要对外通道；323县道东西向穿越镇区，东连赵庄镇，西接安徽省萧县龙河镇等。2、资源条件XX镇拥有丰富的煤矿、铁矿资源，在XX位居前列。煤矿XX镇域内以谭楼行政村为中心，地下有丰富的煤炭资源。勘探区范围：东至F-2断层，西至F-1断层，南以奥陶系露头为界，北至中三分之二以下煤层负600-1000米水平。东西宽3.8-4公里，南北长7.5-10.2公里，面积约36平方公里，储量约8397万吨。铁矿XX镇旗杆楼铁矿以杨套楼办中心，设及自然村有：旗杆楼、王小楼、杨套楼、潘楼、潘洼、仇屯、董洼、张庄、郑楼、徐屯，面积约10平方公里，铁矿石储量约1500万吨。3、社会经济状况2008年，全镇经济得到快速发展，财政收入232.4万元，农民人均纯收入3915元，工业产值6600万元，招商引资2.5亿元。XX镇农业总产值完成1.58亿元，粮食总产量4.03万吨，人均纯收入年均递增5，实现了同期农业总产值的新突破，农民收入和人民生活水平均有了较大提高。XX镇是农业大镇，农民的主要收入来自农业。农民收入逐年增加，水果、大棚菜、蚕桑、棉花及芦笋成为XX镇的主要经济作物，已形成规模种植。养殖业发展势头快速，已有一大批养殖专业村和养殖专业户，养殖品种、养殖规模都有了较大的发展，取得了显著的经济效益。乡镇企业作为振兴农村经济，加快农民致富的突破口，XX镇通过亲商、招商、安商，及优惠政策抚植本地企业，08年共引资2.5亿多元，主要是XX铁矿的投入，该企业从08年3月5日落住XX，完成500亩的征地任务，建井口4眼。投资13.7亿元的XX煤矿已经落住，前期的各项工作正在紧张准备。各类小型预制厂、板材加工厂、孵化厂建设和纺纱厂的扩建等。这些企业的兴建上马及快速发展有力地促进了XX镇的经济发展。市场培育步伐加快，并推动了第三产业的发展。以镇区内大棚农贸综合市场为龙头，带动等五个小集贸市场建设，加快了商品流通，促进餐饮服务、农机修配，商品批发，建筑装璜等多种服务业迅速兴起，促进了全镇经济的发展。劳务经济是XX镇脱贫致富最直接、最快捷、最有效的渠道之一，具不完全统计，每年XX镇外出务工人员达万人以上，劳务总收入7千万元左右。富余劳动力外出打工，不仅有很好的经济收入，而且更新了观念和生活方式、也促进了本地经济社会的协调发展。2.4.给水现状及存在问题2.4.1.给水现状XX镇由于特定的自然地理环境，区内饮用水主要存在饮用污染水等水质问题以及局部地区季节性严重缺水问题。现水厂坐落在XX镇XX街道，取水是在大沙河垱圩段，日取水量最高只能达到1500吨，只能供用500010000人饮用水。由于缺乏必要净化工艺，只是不定期进行简单消毒处理，水质无法达标，水压不足，群众意见很大。部分地区水量水压严重不足，有时只有等半夜接水，供水能力非常薄弱，已远远不能满足经济发展的需要。目前的供水规模已不能满足居民用水需求，特别是限制了本镇工业的发展，供水数量、质量都达不到要求，供需矛盾十分特殊。现状管网主管为PVC管，管径d160，长21000m；支干管为PVC管，管径d110，长57600；入户管为PPR管，全长13890m。由于管网没有经过系统规划而随意铺设，管径偏小，漏失严重，水压偏低，特别是遇到夏季用水高峰期和企业生产高峰，部分地区经常停水，给企业生产和人民生活带来诸多不便。2.4.2.存在问题1）供水能力不足近几年来由于经济发展迅速、城镇建设规模不断扩大，城镇需水量不断增加，供需矛盾日益突出，同时根据总体规划的要求，随着城镇化水平不断提高，镇区人口将会不断增加，工业生产及商贸活动的日益频繁，工业用水量也随之不断增加，迫切需要供水，而现有的水厂的供水能力远不能满足要求。2）供水管网没有系统规划供水主干管管径普遍偏小，管网漏损严重。由于管网建设没有经过系统规划随意铺设，布置不合理、不配套，存在着“瓶颈”输送能力差，且大部分管道已经历了多年的运作，大多数的管道接口已老化，漏损率越来越高，使各主管水压达不到规定标准，管网水压偏小。特别在夏季用水高峰期和企业生产高峰时，镇区部分地方的地区就没有水用，给企业生产和人民生活带来诸多不便。3）供水水质差现有的水厂规模偏小，供水设施简陋，制水工艺简单，供水水质较差，每逢雨后供水水质浊度高达30度,一度被XX市点名批评。2.5.工程建设必要性随着城镇化进程的加快，XX镇周边农村人口急剧向中心城镇转移，吸引了大量的外埠人口来此居住和经商。由于长期供水不足，居民直接到附近水体取水，许多居民的厕所设置既不规范又不合理，一般均在水源地周围，使有限水源受到长期的污染，严重威胁着广大人民群众的身体健康，人民群众迫切要求改善目前的饮水现状，实施改水工程。1）项目建设是XX镇城镇建设发展和经济发展的需要XX镇是江苏省14个省级农村社区建设试点单位，是江苏省农村建设“千村百镇示范工程”示范村镇，2005年被国家环保总局授予“全国环境优美乡镇”荣誉称号，2006年及2008年被国家文明委2次命名为“全国文明村镇创建先进单位”、“省首届文明镇”、 “江苏生态村”、“全国依法制省和法制宣传教育先进集体”等荣誉称号。集镇建设已初具规模，人们的生活水平有所提高。农村饮用水安全工作，是维护最广大人民群众根本利益、落实科学发展观的基本要求，是实现全面建设社会主义新农村的重要指标。但作为基础设施的重要组成部分供水工程的建设相对滞后，已成为制约城镇建设、经济发展的重要因素。2）项目建设是XX镇城镇规模发展的需要XX镇现有人口已达4.0万，根据XX镇总体规划，远期2020年城镇人口将达到5.0万人，相应供水量的需求也随之增加。而现有的供水能力远不能满足要求，老化的输配水主干管更难满足要求。因此，为缓解当前供水紧张的状况和适应中远期的城镇用水需求，对水厂和输配水管网进行改造扩建，增大供水规模，对城镇规模的发展是必要的。3）项目建设是控制疾病传播，提高XX镇人民生活质量的需要据世界卫生组织(WHO)统计，80%的疾病是由于饮水不良引起的。通过解决村镇人饮问题，改变饮水水源，净化水质，使水质符合卫生要求，从而保证用水人口的卫生安全和身心健康，让农民兄弟享受城乡一体化待遇，可以树立政府良好的公共形象，达到以人为本、构筑和谐社会之目的。因此，本工程的建设投产不仅可以使居民吃上清洁卫生的自来水，改善人民的生活水平，同时也改善了城镇基础设施落后的不利局面，创造了一个良好的投资环境，为工、商业的迅速发展提供了保证；也为确保以后城镇经济和城镇建设更快、更迅速地发展打下了坚实的基础。因此，本工程的建设投产将会给XX镇带来较大的社会效益、经济效益和环境效益。3工程规模3.1.建设年限供水工程水量的预测计算年限应与城镇总体规划保持一致，考虑到发展的需要，综合经济发展、资金利用、建设周期等多方面的因素，近期定为2010年，远期定为2020年。3.2.服务范围及服务人口1）服务范围本供水工程的服务范围为XX镇镇区规划范围，服务面积约为109km2。主要为了解决周边农村供水以及工业发展用水需求。2）服务人口近期（2010年）城镇与农村服务人口为3.2万人（规划人口的75%），其中城镇人口1.5万人，农村人口1.7万人；远期（2020年）城镇与农村服务人口为5.0万人。其中城镇人口2.5万人，农村人口2.5万人3.3.水量预测在本可行性研究报告中，将预测服务范围内2020年的用水量。同时考虑本工程的建设年限，本可行性研究报告将预测近期2010年的用水量。本工程供水范围涵盖整个XX镇，为全镇范围内的人、禽畜、工业提供用水，近期自来水普及率目标位75%，远期普及率目标99%以上。3.3.1.城镇需水量根据XX县XX镇提供的统计数据，XX镇2008年全镇人口4万，规划到2010年全镇人口4.2万人，预计到2020年全镇人口将达5万人。预计2010年全镇牛存栏量为2500头，猪8800头，羊5000头，家禽16000只；同时考虑到今年从事养殖的人口正逐渐减少，存栏禽畜也在逐年减少，故考虑到2020年禽畜数量为2010年的0.8倍。考虑到XX镇工业发展的不确定性，故采用比例法预测XX镇工业用水，设计工业用水与生活用水比例为4：6。城镇公共用水及不可预见漏损量按人、禽畜、工业用水总量的10%计，预测用水量如下表所示：用水规模预测表预测年限2010年2020年生活用水规划人口（104）4.25生活用水定额（L/人.日）75100生活用水量（m3/d）33605500工业用水工业用水量与生活用水比4/64/6工业用水量 （m3/d）22403667禽畜用水牛（头）25002000用水定额（L/头,日）6080猪（头）88007000用水定额（L/头,日）4050羊（头）50004000用水定额（L/头,日）66家禽（L头）1600012000用水定额（L/头,日）0.80.8禽畜用水量（m3/d）545544总用水量供水普及率75.00%99.00% 市政及不可预见用水20.00%20.00%用水总量（m3/d）4990105463.3.2.总需水量根据农村给水设计规范（CECS 82：96），最终确定XX自来水厂规模如下：年 限合计（m3/d）2010年49902020年105463.4.工程规模确定正确选择城镇给水工程的规模是一项重要而复杂的工作，有了需水量的预测结果，还需对给水工程建设的客观情况综合分析，主要是对投资大小、投资来源、工程建设周期、项目经济评价结果等全面予以衡量，结合XX镇的现有财力及总体规划等因素确定。鉴于现有水厂出水水质较差，供水能力较小，仅能达到1500t/d，故本设计考虑将原自来水厂作为备用水厂，当新建自来水厂不能满足供水需求时使用。本设计新建自来水厂规模如下：1）净水厂近期2010年0.5104m3/d，远期2020年1.0104m3/d。2）配水管网配水管网按远期建设规模统筹规划设计，分步实施。考虑到2020年的供水需求，本工程设计时在厂址选择及总图布置上考虑为净水厂将来的扩建预留发展空间。4水源选择4.1.地表水资源评述根据XX县水资源评价成果，将本县按流域水系界限划分为泉山区、龙城区和XX区三个区。XX镇属汇流经西河、利民河、大沙河等入江的山丘、圩区等的XX闸下区。XX镇地表水资源总量具体见表4-1。XX镇地表水资源量表（单位：106m3） 表4-1保证率多年平均50%75%95%地表水资源量36.5535.7624.4513.85本次设计项目区流域属XX区，95%保证率枯水年份年面雨量为782mm，单位面积汇流水量为18.10万m3/km2，水资源量相对供水规模较为丰富，水源水量可以满足取水要求。根据建设方提供的水文资料，设计取水点为大沙河垱圩段，河道宽254m，常年水位8.0-8.5m，水深7.0m，50年一遇洪水位12.0m，流量90m3/s，枯水位7.0，河底高程5.0m；冰冻厚度2-4cm。95%保证率取水位为7.3m，设计取水水量较为丰富，可以满足本项目区和上游城镇发展的需要，具有进一步开发利用的潜力。取水口上下目前无污染源，水量丰富，水质优良。4.2.地下水资源评述XX镇95%保证率枯水年份单位面积地下水资源量为6.7427.4万m3/km2，水量较为丰富，综合地下水补给模数为18.3万m3/km2，但由于大部分供水片地下均为苦咸水，且地下矿藏较多，地下水不宜作为供水水源。各种频率年水资源情况见表4-2。XX镇水资源量表（单位：106m3） 表4-2保证率多年平均50%75%95%地表水资源量36.5535.7624.4513.85地下水资源量6.626.485.593.79重复水量6.025.875.073.39水资源总量49.2048.1235.1121.03人均占有水资源量（m3/人）1171.43 1145.71 835.95 500.71 4.3.水源选择根据以上分析，本工程拟定采用地表水作为供水水源。大沙河水质满足作为居民饮用水水源的要求，水量丰富，本报告拟选用大沙河作为本工程的水源。5 总体方案论证5.1.取水方案的选择5.1.1.取水口位置1）位于村镇上游等水源较好的地带；2）靠近主流，枯水期有足够的水深；3）有良好的工程地质条件、稳定的岸边和河床；4）易防洪，受冲刷、泥沙、漂浮物、冰凌的影响小；5）靠近主要用水区；6）符合水源开发利用和整合规划的要求，不影响原有工程的安全和主要功能；7）施工和运行管理方便。取水口的位置选择涉及到水源水质、河床稳定、环境影响、工程投资、施工条件、经济效益等各方面。水源水质的好坏将直接影响到净水厂的出水水质；河床的稳定性能将关系到取水的安全可靠性；选址的合理与否还直接影响工程投资和经济效益。水源为湖泊或水库时，水源地应选在藻类含量较低、水位较深和水域开阔的位置。因此论证取水口位置必须作细致的分析和比较。通过实地踏勘和调查，考虑到取水的安全重要性以及大沙河沿岸的地形，本报告选择了两处取水方案进行了比选。方案一的取水点选择在大沙河垱圩，该岸段的水流平稳，河岸稳定，取水口在河道凹岸，水位较深且水域开阔，但输水管线稍长。方案二的取水点选择在大沙河散水滩，该地段水流平稳，河岸稳定，取水口在河道凹岸，水位较深且水域开阔，但附近村庄居民较多，距离XX镇中心镇较近,排水可能会影响取水口水质。综合考虑，并与当地政府、规划、建设、土地部门的协商，取水口的位置推荐选择方案一。5.1.2.取水构筑物形式取水构筑物形式主要有岸边式、河床式、浮船式等取水构筑物。根据项目工程的水源水位、河岸、地形及场地、供水规模等情况，综合比较，择优选择。由于本工程水源取自河流，其岸坡稳定、工程地质条件良好，流量较稳定，水位变幅较大。经综合比较，项目工程取水方式适合采用河床式与浮船式取水构筑物。下面对这两种方案进行比较说明。结合本工程的特点，报告根据水源地的情况，并结合岸坡的稳定情况，报告推荐两个取水方案：方案一：采用固定式岸边取水构筑物，管道和交通通过栈桥与河堤联系。优点：采用固定式岸边取水构筑物，取水安全可靠性较高，适合近远期发展；缺点：采用固定式岸边取水构筑物，涉及水下施工，工程量较大，投资也较大。方案二：采用浮船式取水方式，柔性联络管连接。优点：采用浮船式取水方式，取水方式灵活，可以适应水位的不同时期的变化；由于不涉及到水下施工，工程造价相对较低。缺点：由于采用柔性联络管连接，运行管理相对较为麻烦。综合方案一与方案二的优缺点，结合当地的经济条件和供水安全性考虑，报告推荐方案一作为本工程的取水方案。因此，本工程取水工程方案主要包括：取水头部、引水管、取水泵房及输水管等组成。5.2.净水厂厂址净水厂厂址选择的主要原则为：1）符合城市总体规划和城市远期发展的要求；2）位于城市上游；3）少拆迁、少占良田；4）泥水排放较方便，场地不受水淹；5）交通、运输及供水、供电较方便。根据以上原则，经现场踏勘比较，净水厂选址有2处选址：选址一：原自来水厂旁边扩建，即关镇街道上；选址二：位于现垱圩内，大沙河左岸，位于现有自来水厂西南方向，与方案一直线距离约4 Km。选址一的优点是距离城镇用水点近，易于配水；缺点是需要征地拆迁，距离居民生活区太近，容易影响净水厂出水水质。选址二的优点是不用拆迁，距离居民区较远，居民生活不会影响净水厂运行；缺点是距离城镇用水点较远。综合以上，并通过与建设方、土地、规划等部分商讨和现场查勘，确定采用选址一，同时也符合XX镇总体规划要求，且厂址位于大沙河防洪圩堤以内，不需要填高厂址防洪，节省投资。距取水口（方案一）约300米。远自来水厂将作为备用水源。5.3.输水工程5.3.1.输水管线的布置原则输水管线的走向和位置应符合城市总体规划的要求，为便于施工和管理，长距离输水管线应尽可能沿已建的道路边侧敷设，并尽量减少拆迁和少占农田。1）输水管线应尽量做到线路短、起伏小、土石方工程量少，以减少基建造价。2）为防止土壤对管道及接口的腐蚀，管线应避免穿过高侵蚀性及导电率高的地段。3）为保证安全运行，便于维护，长距离输水管线应尽量避免与各种障碍物和不利地段的交叉。5.3.2.输水管线的布置方案本工程设计取水泵房建在河岸上，至净水厂仅300米，设计取水口出水用2根DN300球墨铸铁钢管一次性敷设，提高输水安全性。同时在输水管线上设有阀门井、排气井等附属设施，以利于检修和安全运行。5.4.净水工艺方案选择5.4.1.工艺流程的选择水处理工艺流程应根据原水水质，处理后的水质要求以及采用的技术工艺是否先进，运行管理是否方便，是否具有良好的经济效益等因素确定。XX县XX镇取水工程的取水水源为大沙河，根据水质状况、地形特点以及相似水厂的处理工艺运行情况，大沙河水源水采用混凝、沉淀、过滤的常规处理，完全可以保证出厂水水质国家卫生部颁布的生活饮用水卫生规范的水质标准。因此，该水厂净水工艺拟采用常规的净水工艺，如图5-1所示：图5-1 常规净水工艺流程图方案一：图5-2 净水工艺方案一方案二：图5-3 净水工艺方案二参照国内水厂的运行经验并结合本工程的具体条件，根据原水性质、净水目标及基本对策，净水工艺筛选组合了两个技术可行的方案进行比较。5.4.2.工艺形式的选择1）混合方式混合是使投加的混凝剂迅速扩散于水体并使胶体脱稳的重要措施，良好的混合对降药耗，提高絮凝效果作用较大。一般有效的混合方式主要有管式静态混合器、列管式静态混合器等。管式静态混合器不占地，不须外加动力，混合快速，安装、维护简单，造价低，运行费用低，缺点是混合效果一般，不适合流量变化，流量减少时，在管中易产生沉淀。列管式静态混合器，优点是混合快速，水头损失小、混合效果好，安装、维护简单，节省投药量20%30%，运行费用低；该混合器是利用水流通过列管产生高频涡流，使数种物料得到充分混合。缺点是造价比静态混合器和扩散混合器略高。根据上述比较，本工程设计方案采用列管式静态混合器。2）絮凝、沉淀形式选择目前国内水厂采用的絮凝形式大体上可分为机械絮凝和水力絮凝两大类。机械絮凝效果较好，但设备日常维护管理较困难，给运行带来不便，本报告拟采用水力絮凝。水力絮凝又分折板、隔板、网格、孔室等多种形式。由于网格反应具有反应效果好、时间短、药耗省等优点，工程暂定采用孔室+网格絮凝工艺。平流沉淀池和斜板沉淀池是目前同等规模水厂应用较多的沉淀形式。平流沉淀池适应性强，处理效果稳定，操作管理方便，构造简单，但占地面积较大；斜板沉淀池占地面积较小，对水质、水量变化的适应性稍差，斜板需定期更换。考虑到水质较好，且受建设用地较狭小的制约，本工程暂定采用斜板沉淀池。3）过滤形式目前国内常用的滤池形式有无阀滤池、虹吸滤池、双阀滤池、四阀滤池等，无阀滤池主要适用于规模较小的村镇水厂；虹吸滤池的池深较深，土建工程复杂，反冲洗耗水量大，且过滤后水质不够理想；双阀滤池在于用进水虹吸管代替进水阀门，用排水虹吸管代替排水阀门，以降低工程造价，但随着近年来电动蝶阀技术不断进步和水厂自动化水平的提高，双阀滤池已很少使用，四阀滤池因其运行稳妥可靠，出水水质好，适应性强，反冲洗可以利用气水联合反冲洗，节省用水量、增长过滤工作周期、效果好、易于实现自动化操作而受到普遍使用，因此本工程采用四阀滤池。4）消毒消毒剂的种类很多，其各种性能比较见表5-1。目前水厂所使用的消毒剂主要有液氯及二氧化氯。液氯在国内外水厂消毒中已被大量的使用，也是最传统的一种消毒手法，其消毒机理完善、杀菌范围广、使用技术成熟已广泛认可，但其在贮存、使用中的安全隐患是始终存在的。二氧化氯的消毒机理与氯相近，随着电解法生产二氧化氯设备的国产化开发，二氧化氯用于水厂消毒越来越广泛，它克服了液氯贮存、使用中的安全问题。考虑到目前水厂采用的是二氧化氯消毒，同时城镇小型水厂的人员生产技术、管理水平较低等因素，因此本报告推荐采用二氧化氯作为本净水工程的消毒剂。消毒剂性能比较表 表5-1性能氯、漂白粉氯 胺二氧化氯臭 氧紫外线辐射消毒灭细菌优良（HOCL）适中，较氯差优良优良良好灭病毒优良（HOCL）差优良优良良好灭活微生物效果第三位第四位第二位第一位PH影响消毒效果随PH增大而下降，在PH=7左右时加氯较好受PH影响较小，PH7时主要为二氯胺，PH7时为一氯胺PH的影响比较小，PH7时较有效PH影响小，PH值小时，剩余臭氧残留较久对PH值变化不敏感在配水管网中是剩余消毒作用有可保持较长时间的余氯量比氯有更长的剩余消毒时间无须补加氯无须补加氯副产物生成THM可生成不大可能不大可能不可能不可能其他中间产物产生氯化和氧化中间产物。如氯胺、氯酚、氯化有机物等，某些会产生产生的中间产物不详，不会产生氯臭味产生的中间产物为氯化芳香族化合物，氯酸盐亚氯酸盐等中间产物为醛、芳香羧酸、酞酸盐等产生何种中间产物不详国内应用情况应用广泛应用较多小水厂应用应用较少应用不多，只限于小水量处理一般投加量（mg/l）2200.53.00.11.513接触时间30分钟2小时数秒至10min性能氯、漂白粉氯 胺二氧化氯臭 氧紫外线辐射适用条件极大多数水厂用氯消毒，漂白粉只适用于小水厂有机物较多和供水管线较长时用较适宜需在现场制备，直接应用成本高，适用有机污染严重时。因无持续消毒作用，在进入管网水中还应加少量氯管网中没有持续消毒作用，适用于工矿企业等集中用户水处理5.4.3.推荐方案通过前面的技术经济的比较，综合考虑水源、水厂规模、建设场地条件，以及水厂的运行管理水平、自动化程度等因素，推荐本工程净水工艺流程如图5-4：图5-4 推荐方案工艺流程图5.5.配水工程从净水厂敷设一条球磨铸铁管至XXX镇原水厂配水管网。镇区管网呈枝状网，中心镇管网呈环状布置，服务水头20m，主干管沿镇内主干道路敷设，就近敷设支管至各中心村，入户管则由各自然村自行敷设。海拔较高地区则采取加压供水解决。XX镇至中心镇干管中心敷设。供水管从净水厂沿废黄河公路敷设，然后沿丰永公路敷设至XX镇，与XX镇现有配水管会合，然后再沿含塔公路敷设一条新的DN300供水管至XX中心镇。本工程配水管网仅含净水厂至各中心村配水管。.6.输配水管材5.6.1.管材比较对于管网工程来说，管材的选择是很重要的，它直接关系着供水的安全性和经济性。给水管网中水管材料的选择，首先其性能必须满足下列要求： 有足够的强度，可以承受各种内外荷载。 水密性，它是保证管网有效而经济地工作的重要条件。如因管线的水密性差以至经常漏水，无疑会增加管理费用和导致经济上的损失。同时，管网漏水严重时也会冲刷地层引起严重事故。 水管内壁面应光滑以减小水头损失。 价格较低，使用年限较长，并且有较强的防止水和土壤的侵蚀能力。 水管接口应施工简便，工作可靠。此外，还要考虑到水管承受的水压、外部荷载、埋管条件、供应情况等。给水工程中传统供水管道以铸铁管、钢管和钢筋混凝土管为主。近年来随着经济的发展，科学技术的进步，人民生活水平的提高，为满足安全供水，减少管网漏失率的需要，各地开始的管网新建与改扩建工程中采用各种新型管材，如UPVC塑料管、PE塑料管、玻璃钢管、预应力钢筒混凝土管等。1）钢管钢管应用历史较长，范围较广。钢管有无缝钢管和焊接口钢管两种。钢管的特点是能耐高压、耐振动、重量较轻、单管的长度大和接口方便，但承受外荷载的稳定性差，耐腐蚀性差，管壁内外都需有防腐措施，并且造价较高。在给水管网中，通常只在管径大和水压高处，以及因地质、地形条件限制或穿越铁路、河谷和地震地区时使用。钢管用焊接或法兰接口。2）铸铁管铸铁管按材质可分为灰铸铁管和球墨铸铁管。连续铸铁管或称灰铸铁管，有较强的耐腐蚀性，但因其工艺的缺陷，质地较脆，抗冲击和抗震能力较差，重量较大，且经常发生接口漏水、水管断裂和爆管事故，给生产带来很大的损失，现在一般不予采用。球墨铸铁管既具有灰铸铁管的许多优点，而且机械性能有很大提高，其强度是灰铸铁管的多倍，抗腐蚀性能远高于钢管，因此是理想的管材。球墨铸铁管的重量较轻，很少发生爆管、渗水和漏水现象，可以减少管网漏损率和管网维修费用。球墨铸铁管采用楔式形胶圈柔性接口，也可用法兰接口，施工安装方便，
