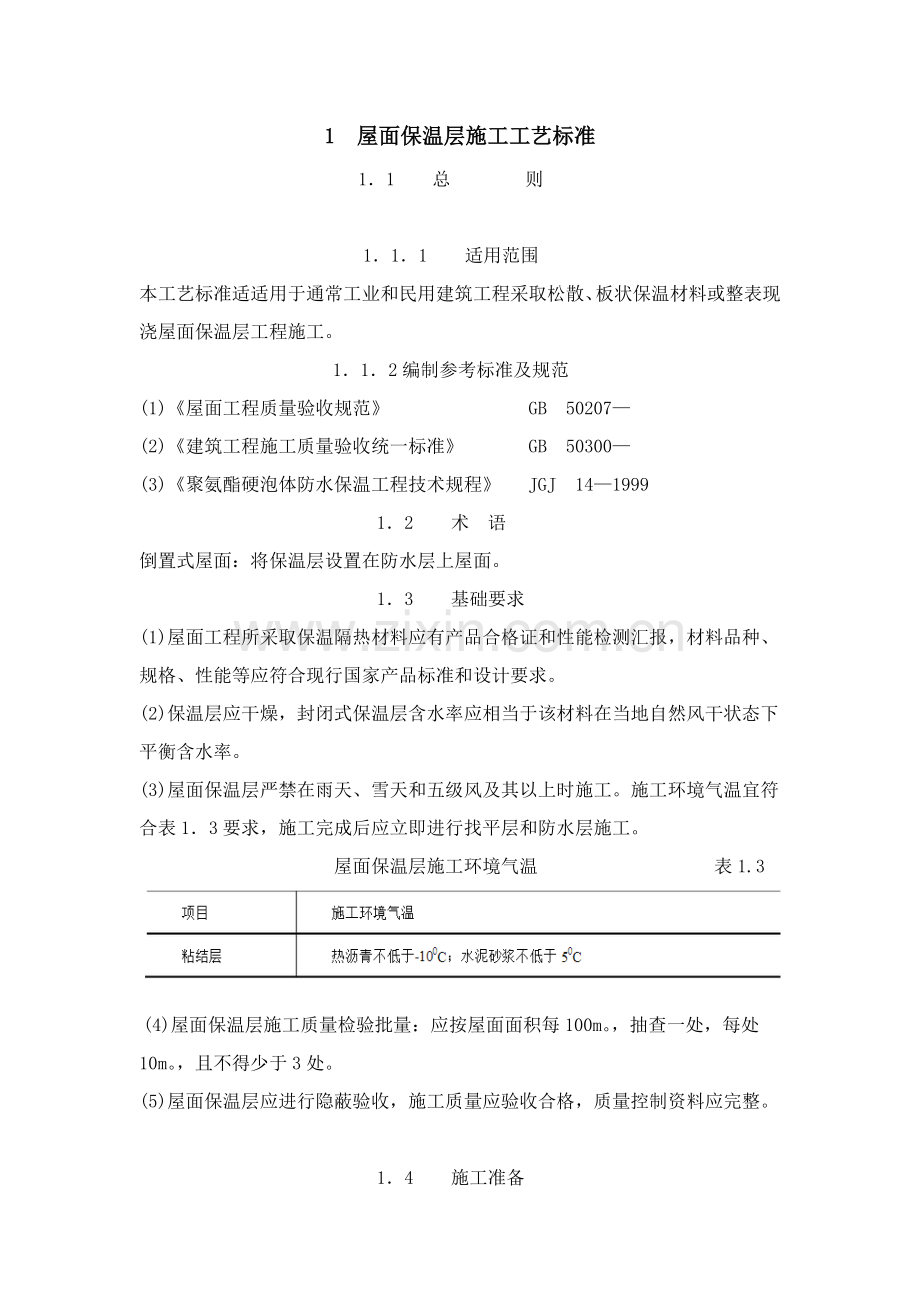

1 屋面保温层施工工艺标准
1．1  总    则

1．1．1  适用范围
本工艺标准适适用于通常工业和民用建筑工程采取松散、板状保温材料或整表现浇屋面保温层工程施工。
1．1．2编制参考标准及规范
(1)《屋面工程质量验收规范》      GB 50207—
(2)《建筑工程施工质量验收统一标准》   GB 50300—
(3)《聚氨酯硬泡体防水保温工程技术规程》  JGJ 14—1999
1．2  术 语
倒置式屋面：将保温层设置在防水层上屋面。
1．3  基础要求
(1)屋面工程所采取保温隔热材料应有产品合格证和性能检测汇报，材料品种、规格、性能等应符合现行国家产品标准和设计要求。
(2)保温层应干燥，封闭式保温层含水率应相当于该材料在当地自然风干状态下平衡含水率。
(3)屋面保温层严禁在雨天、雪天和五级风及其以上时施工。施工环境气温宜符合表1．3要求，施工完成后应立即进行找平层和防水层施工。
屋面保温层施工环境气温  表1.3

 (4)屋面保温层施工质量检验批量：应按屋面面积每100m。，抽查一处，每处10m。，且不得少于3处。
(5)屋面保温层应进行隐蔽验收，施工质量应验收合格，质量控制资料应完整。
1．4  施工准备

1．4．1技术准备
  施工前，应进行图纸会审，掌握施工图中细部结构及相关技术要求，并编制防水工程施工方案或技术方法。
1．4．2材料要求
（1）. 板状保温材料：产品应有出厂合格证，依据设计要求选择厚度（通常大于3cm）、规格应一致，外观整齐；密度、导热系数、强度应符合设计要求。板状保温材料质量应符合表1.4.2要求。

板状保温材料质量要求         表1.4.2

（2）. 整体保温材料隔热材料：产品应有出厂合格证，样品试验汇报及材料性能检测汇报。依据设计要求选择厚度，壳体应连续、平整；密度、导热系数、强度应符合设计要求。
1) 现喷硬质聚氨酯泡沫塑料：表观密度35~40kg/m3；导热系数≤0.03W/（m·K）；压缩强度大于150kPa；封孔率大于92%。
2) 板状制品：表观密度400~500kg /m3；导热系数0.07~0.08W（m·k）;抗压强度应≥0.1Mpa。
1．4．3关键机具
(1)机动机具：搅拌机、平板振捣器。
(2)工具：平锹、木刮杠、水平尺、手推车、木拍子、木抹子等。
1．4．4作业条件
(1)铺设保温材料基层施工完，将预制构件吊钩等清除洁净，残留痕迹应磨平、处理点抹入水泥砂浆，经验收检验合格后，方可铺设保温材料。
(2)有隔汽层要求屋面，应先将基层清扫洁净，基层表面应干燥、平整，不得有松散、开裂、起鼓等缺点。隔汽层结构做法必需符合设计要求。
(3)穿过屋面和墙面等结构层管根部位，应用细石混凝土填塞密实，方便将管根固定。
(4)板状保温材料运输、存放应注意保护，预防破损、污染和受潮。
1．5材料和质量关键点

l．5．1材料关键要求
(1)材料表观密度、堆积密度、导热系数等技术性能必需符合设计要求，应有试验资料。
(2)保温层含水率必需符合设计要求。
(3)保温材料储运保管时应分类堆放，预防混杂，并采取防雨、防潮方法。块状保温板搬运时应轻放，预防损伤断裂、缺棱掉角，确保外形完整。
1．5．2技术关键要求
(1)保温层基层应平整、干燥、洁净。
（2)如屋面保温层干燥有困难，应采取排汽方法。
(3)施工屋面保温层铺筑厚度应满足设计要求，可采取拉线找坡进行控制。
1．5．3质量关键要求
(1)应预防保温隔热层功效不良：避免出现保温材料表观密度过大，铺设前含水量大，未充足晾干等现象。施工选择材料应达成技术标准，控制保温材料导热系数、含水量和铺实密度，确保保温功效效果。
(2)铺设厚度应均匀：铺设时应认真操作，拉线找坡，铺顺平整，操作中避免材料在屋面上堆积二次倒运，确保匀质铺设及表面平整，铺设厚度应满足设计要求。
(3)确保保温层边角处质量：预防出现边线不直、边槎不齐整，影响屋面找坡、找平和排水。
(4)板块保温材料应铺贴密实，以确保保温、防水效果，预防找平层出现裂缝。应严格根据规范和质量验收评定标准质量标准，进行严格验收。
1．5．4职业健康安全关键要求
进行隔汽层、保温层施工时，要求正确佩带和使用个人防护用具。
1．5．5环境关键要求
(1)聚苯板块为易燃材料，必需贮存在专用仓库或专用场地，应设专员进行管理。
(2)库房及现场施工隔汽层、保温层时严禁吸烟和使用明火，并配置消防器材和灭火设施。
1．6  施工工艺

1．6．1工艺步骤
基层清理及找平—弹线找坡—管根固定-一隔汽层施工-一保温层铺设—抹找平层。
1．6．2操作工艺
(1)基层清理：预制或现浇混凝土基层表面，应将尘土、杂物等清理洁净。基层不平整处，可采取水泥乳液腻子处理。如基层为现浇钢筋混凝土楼板，可在结构施工时直接压光找平。当采取水泥砂浆或细石混凝土找平时，应注意找平层分格缝设置位置和间距要符合设计要求。
(2)弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层厚度范围。
(3)管根固定：穿结构管根在保温层施工前，应用细石混凝土塞堵密实。
(4)隔汽层施工：1～3道工序完成后，设计有隔汽层要求屋面，应做隔汽层，涂刷均匀无漏刷。
1) 隔汽层采取单层卷材应满铺，可采取空铺法，其搭接宽度不得小于70mm。
2) 隔汽层采取防水涂料时应满涂刷，不得漏刷。
3) 封闭式保温层，在屋面和墙连接处，隔汽层应沿墙向上连续铺设，并高出保温层上表面且不得小于150mm。
(5)保温层铺设：屋面保温层干燥有困难时，应采取排汽方法。
1) 板状保温层铺设：见图1．6．2—1。

图1．6．2—1  板块状保温层屋面
①干铺板块状保温层：直接铺设在结构层或隔汽层上，分层铺设时上下两层板块缝应相互错开，表面两块相邻板边厚度应一致。板问缝隙应采取同类材料嵌填密实。通常在板状保温层上用松散湿料做找坡。
②粘结铺设板块状保温层：板块状保温材料用粘结材料平粘在屋面基层上，应贴严、粘牢。通常见水泥、石灰混合砂浆粘结；聚苯板材料应用沥青胶结材料。板缝间或缺角处应用碎屑加胶料拌匀填补严密。
2)整体保温层铺设
① 泥白灰炉渣保温层：施工前用石灰水将炉渣闷透，不得小于3d，闷制前应将炉渣或水渣过筛，粒径控制在5～40mm。最好用机械搅拌，通常配合比为水泥：白灰：炉渣为1：1：8．铺设时分层滚压，控制虚铺厚度和设计要求密度，应经过试验，确保保温性能。
② 沥青膨胀蛭石、沥青膨胀珍珠岩宜用机械搅拌，并应色泽一致，无沥青团；压实程度依据试验确定，其厚度应符合设计要求，表面应平整。
③ 现喷硬质聚氨酯泡沫塑料保温层应按配比正确计量，发泡厚度姆匀一致。如基层表面温度过低时，可先薄薄地涂一层甲组涂料，然后喷涂施工。喷涂时要连续均匀(包含细部结构)。
3)保温层应干燥，封闭式保温层含水率应相当于该材料在当地自然风干状态下平衡含水率。
(6)冬期施工技术方法
1) 冬期施工采取屋面保温材料应符合设计要求，并不得含有冰雪、冻块和杂质。
2) 干铺保温层可在负温下施工，采取沥青胶结整体保温层和板状保温层应在气温不低于一10℃时施工，采取水泥、石灰或乳化沥青胶结整体保温层和板块状保温层应在气温不低于5℃时施工。当气温低于上述要求时，应采取保温、防冻方法。
3) 采取水泥砂浆粘贴板状保温材料和处理板间缝隙，可采取掺有防冻剂保温砂浆，防冻剂掺量应经过试验确定。
4) 雪天或五级风及以上天气不得施工。
(7)雨期施工技术方法
1)雨期，保温层施工过程中，保温层应采取遮盖方法，预防雨淋。
2)雨天不得施工保温层。
(8)倒置式屋面：见图1．6．2—2。

图1. 6.2—2倒置式屋面
1)倒置式屋面应采取吸水率小、长久浸水不腐烂保温材料。保温层上应用混凝土等块材、水泥砂浆或卵石做保护层；卵石保护层和保温层之间，应干铺设一层聚酯纤维无纺布做隔离层。板状保护层可干铺，也可用水泥砂浆铺砌。
2)如设计要求采取倒置式屋面，其防水层要平整，不得有积水现象；对于檐口抹灰、薄钢板檐口安装等项，应严格根据施工次序，在找平层施工前完成。
3)当采取倒置式屋面进行冬期施工时，应符合以下要求
①当采取倒置式屋面进行冬期施工时，应选择憎水性保温材料，施工之前应检验防水层平整及有没有结冰、霜冻或积水现象，合格后方可施工。
②当采取聚苯乙烯泡沫塑料做倒置式屋面保温层，可用机械方法固定，板缝和固定处缝隙应用同类材料碎屑和密封材料填实，表面应平整无疵病。
③倒置式屋面保温层上宜采取走道板、砾石等材料做覆盖保护，铺设厚度按设计要求应均匀一致。
1．7  质量标准

1．7．1主控项目
(1)保温材料堆积密度或表观密度、导热系数和板材强度、含水率，必需符合设计要求。
检验方法：检验出厂合格证、质量检验汇报和现场抽样复验汇报。
(2)保温层含水率必需符合设计要求。
检验方法：检验现场抽样检验汇报。
1．7．2通常项目
(1)保温层铺设应符合下列要求。
1) 板状保温材料：紧贴(靠)基层，铺平垫稳，找坡正确，上下层错缝并嵌填密实。
2) 整体保温层：拌合均匀，分层铺设，压实合适，表面平整，找坡正确。
  检验方法：观察检验。
(2)保温层厚度许可偏差：整表现浇保温层为+10％，一5％；板状保温材料为±5％，且不得大于4mm。
检验方法：用钢针插入和尺量检验。
(3)当倒置式屋面保护层采取卵石铺压时，卵石应分布均匀，卵石质(重)量应符合设计要求。
检验方法：观察检验和按堆积密度计算其质(重)量。
(4)许可偏差项目：见表1.7.2。
保温（隔热）层许可偏差      表1.7.2

1．8  成品保护

(1) 隔汽层施工前，应将基层表面砂、土、硬块等杂物清扫洁净，预防降低隔汽效果。
(2) 在已铺好松散、板状或整体保温层上不得进行施工，其它作业施工前应采取必需保护方法，确保保温层不受损坏。
(3) 保温层施工完成后，应立即铺抹水泥砂浆找平层，以确保保温效果。
1．9 安全环境保护方法

(1)对易燃材料，必需贮存在专用仓库或专用场地，应设专员进行管理。
(2)库房及现场施工隔汽层、保温层时，严禁吸烟和使用明火，并配置消防器材和灭火设施。
(3)工完场清，避免材料飞扬。
1．10 质量统计

本工艺标准应含有以下质量统计：
(1)材质及试验资料。
(2)保温隔热材料应有产品合格证和性能检测汇报。
(3)工程质量验收统计。
