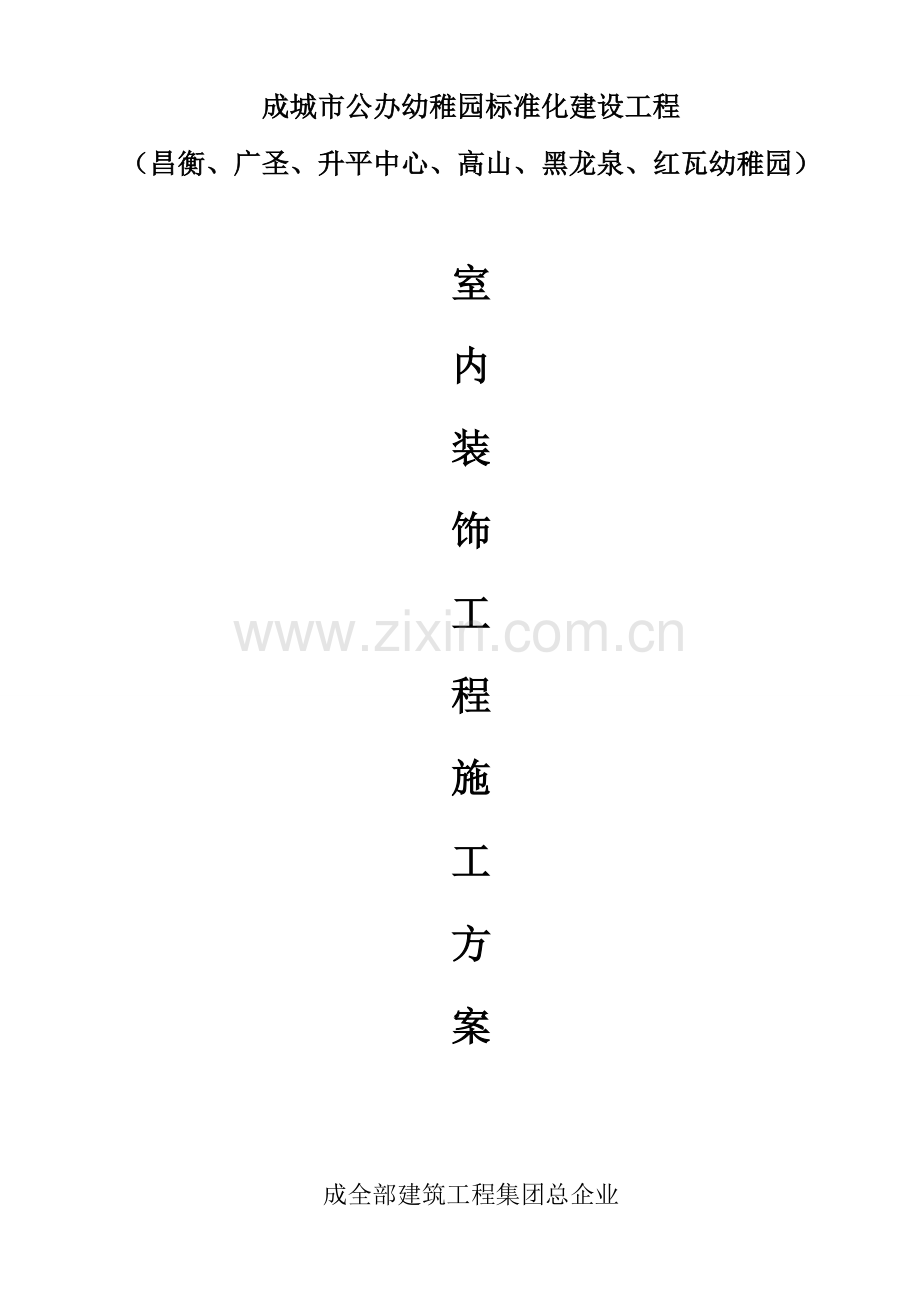

成城市公办幼稚园标准化建设工程
（昌衡、广圣、升平中心、高山、黑龙泉、红瓦幼稚园）

室
内
装
饰
工
程
施
工
方
案

成全部建筑工程集团总企业
二0一六年五月
目 录
第一章 工程概况 1
第二章 编制依据 1
第三章 工程部位及做法 2
一、顶棚装修表 2
二、内墙面做法表 3
三、楼地面做法表 4
四、踢脚做法表 5
五、门安装位置 5
第四章 施工布署 5
一、工程特点、关键和难点分析 5
二、项目管理目标 6
三、施工总体次序 6
四、项目部组织结构图 7
五、项目部各关键人员职责 7
六、关键材料要求 11
七、劳动力需求计划 11
八、施工机械配置表 12
第五章 施工方案 12
第一节 轻钢龙骨铝扣板吊顶 12
第二节 纸面石膏板板吊顶 15
第三节 内墙、天棚抹灰 23
第四节 PVC 墙裙板 26
第五节 木墙裙板 28
第六节 室内腻子涂料 30
第七节 室内墙面砖 35
第八节 楼地面混凝土垫层 37
第九节 水泥豆石楼地面 39
第十节 水泥砂浆楼地面 40
第十一节 地面砖楼地面 42
第十二节 PVC（聚氯乙烯）楼地面 43
第十三节 架空防静电活动地板 47
第十四节 防火门安装 51
第十五节 成品实木门安装 53
第六章 施工进度确保方法 56
一、施工进度控制标准 56
二、确保工程进度组织方法 56
三、确保工程进度管理方法 57
四、确保工程进度材料供给方法 58
五、确保工程进度资金方法 58
六、协调确保方法 59
七、工期检验确保方法 59
八、保持良好工作循环 60
第七章 质量控制体系 61
一、工程质量目标 61
二、质量确保体系 61
三、质量管理制度 62
四、质量过程控制体系 64
五、工程质量验收 65
第八章 关键分项工程质量控制方法 66
第一节 质量控制方法要求 66
第二节 关键过程控制 66
第三节 预拌砂浆质量控制 67
第四节 吊顶施工质量控制 67
第五节 抹灰质量控制 69
第六节 墙面砖质量控制 70
第七节 地面砖质量控制 71
第九章 安全、文明施工管理体系及方法 72
一、安全生产确保体系 72
二、安全生产管理标准和目标 73
三、施工现场安全确保方法 73
四、施工机械安全管理要求 74
五、施工临时用电安全管理要求 75
六、安全防护管理要求 76
七、现场文明施工管理要求 76
八、材料存放管理 77
九、施工现场卫生管理 77
第十章 环境保护方法 78
一、环境保护领导小组 78
二、环境保护方法总体说明 78
三、环境保护、控制扬尘方法 78
四、施工机械安全管理要求 74
五、施工临时用电安全管理要求 75
六、安全防护管理要求 76
七、现场文明施工管理要求 76
八、材料存放管理 77

第一章 工程概况
工程名称
成城市公办幼稚园标准化建设工程（第二批次）（彭后市：升平镇昌衡、广圣、中心，致和镇高山、黑龙泉、红瓦村幼稚园）
工程地址
彭州市：升平镇-昌衡、广圣、银雀村；致和镇-高山、黑龙泉、红瓦村
工程类别
二类
建筑面积
3542.53 m2；3943.52 m2；2149.27 m2；6285.38m2；10130.61 m2；3464.34 m2
建设单位
成城市兴教投资
勘察单位
四川得圆岩土工程有限责任企业
设计单位
北京市建筑设计研究院
监理单位
四川精正建设管理咨询
质监部门
彭州市建设工程质量监督站
总包单位
成全部建筑工程集团总企业
质量要求
符合国家、行业、地方相关合格标准
分包单位
无
建设规模
本工程包建筑层数3层，局部2层，门卫室1层。各幼稚园建筑面积：昌衡2704.31 m2，广圣2807.13 m2，中心1286.5 m2，高山4538.26 m2，黑龙泉4395.08 m2，2570.80 m2
协议工期
180天
功效用途
教室、办公室、住宿
本幼稚园工程基础形式全部为柱下独立基础+防水板；主体为框架结构。使用年限为50年，耐火等级为一级，抗震设防裂度为七度。
本工程外围护墙（不包含女儿体）、出屋面井道：采取200厚页岩多孔砖；内隔墙：厨房、卫生间、设备管井、电梯井，等有水房间隔墙和全部100厚砌体墙采取页岩多孔砖，页岩多孔砖容重小于14.0kN/m3，页岩多孔砖强度等级MU75；地上除有部分为灰渣混凝土空心板隔墙而外地上和地下内隔墙采取页岩空心砖砌筑，页岩空心砖强度等级MU5.0，墙体砌筑时先砌三匹页岩实心砖，宽度同该部位墙体厚度。砌筑采取M5混合砂浆。全部填充墙和钢筋混凝土梁、柱交接处，齐缝均加挂300宽，0.8mm厚，9×25mm孔径镀锌钢丝网。
第二章 编制依据
1、经图审合格本工程施工图纸；
2、经审批合格本工程施工组织设计；
3、《建筑工程施工质量统一验收标准》（GB50300-）
4、《砌体工程施工质量验收规范》（GB50203-）
5、《建筑工业化混凝土预制构件制作、安装及质量验收规程》（DBJ51/T008-）
6、《建筑装修工程施工及验收规范（GB50210-）
7、《住宅装饰装修工程施工规范》（GB50327-）
8、《民用建筑工程室内环境污染控制规范》GB50325-
9、《室内装饰装修材料胶粘剂中有害物质限量》GB18583-
10、《室内装饰装修材料内墙涂料中有害物质限量》GB18584-
11、《混凝土结构工程施工质量验收规范》（GB50204-）
12、《建筑地面工程施工质量验收规范》（GB50209-）
13、《工程测量规范》（GB50026-）
14、《建筑施工安全检验评分标准》（JGJ59-）
15、《西南11J-合订本》（西南建筑标准图集）
第三章 工程部位及做法
一、顶棚做法表
分项名称
做法说明
防火等级
备注（使用部位）
涂料顶棚
钢筋混凝土，基层清理
A
用于地上非吊顶房间
刷水泥浆一道（加适量建筑胶）
10厚1:1:4水泥混合砂浆找平
4厚1:0.3:3水泥混合砂浆
清扫，填补缝隙，局部刮腻子，磨平
满刮腻子一遍，磨平
刷无机涂料两遍
轻钢龙骨铝扣板顶棚
钢筋混凝土内预留∅6吊环，双向吊点，中距900～1200
A
用于卫生间、厨房
∅8钢筋吊杆，双向吊点，中距900～1200
T型轻钢龙骨（吊挂件配套）中距<1200
0.8厚铝扣板装配面层
吊顶顶棚
钢筋混凝土内预留∅6吊环，双向吊点，中距900～1200
A
用于室内外走廊及公共空间（用于室外走廊时采取15厚防水纸面石膏板
∅8钢筋吊杆，双向吊点，中距900～1200
承载主龙骨60×27×1.2, 中距≤1200
复面次龙骨50×19×0.5, 中距900～1200
9.5厚纸面石膏板，自攻螺丝拧牢
棚面满刮腻子找平
刷无机涂料两遍
清水顶棚
钢筋混凝土基层
A
用于地下室设备用房及走道
基层处理
刷无机涂料两遍
二、内墙面做法表
分项名称
做法说明
防火等级
备注（使用部位）
水泥混合砂浆
乳胶漆墙面
第二遍涂喷乳胶漆
B1/A
除釉面砖、水泥砂浆墙面其它房间、楼梯间
（用于楼梯间、配电间时刷阻燃性能A级无机涂料）

第一遍涂喷乳胶漆→复补腻子，磨平
满刮腻子一道，磨平
清扫，填补缝隙，局部刮腻子，磨平
6厚1:：0.3：:2.5水泥混合砂浆罩面压光
15厚1:6水泥混合砂浆找平
页岩多孔砖或混凝土基层处理
幼儿活动用房距地面完成面1300mm高范围内取消以上做法，做PVC墙裙
釉面砖防水墙面
白水泥擦缝
A
用于卫生间、淋浴间、厨房操作间等用水房间。地平完成面以上防水高度卫生间1800mm，厨房350mm
5～7厚300×450釉面砖，贴至吊顶高度以上150
8厚1:0.15:2水泥混合砂浆加适量建筑胶找平拉毛
刷1.5厚JS防水涂料一道
10厚1:3水泥砂浆找平
页岩多孔砖或混凝土墙面基层处理
水泥砂浆墙面
5厚1:2.5水泥砂浆罩面压实赶光
A
管井内壁
6厚1:3水泥砂浆垫层
7厚1:3水泥砂浆打底扫毛或划出纹道
页岩多孔砖或混凝土基层处理
水泥砂浆
无机涂料墙面
面层粉刷无机涂料二遍
A
用于水泵房，仅使用在距地1200mm高以上范围
刮腻子二遍
5厚M20水泥砂浆压实抹光
7厚M15水泥砂浆垫层
9厚M15水泥砂浆打底拉毛
页岩多孔砖或混凝土基层处理
瓷砖面层墙面
白水泥擦缝。
A
用于消防水泵房距地1200mm高范围
5厚300×300瓷砖
7厚M20水泥混合砂浆粘接层（加建筑胶适量）
9厚M5水泥砂浆打底拉毛
页岩多孔砖或混凝土墙面基层处理

三、楼地面做法表
工分项名称
做法说明
防火等级
备注（使用部位）
防滑地砖楼地面（一）
600×600防滑地砖面层，水泥浆擦缝
A
除楼PVC、有水房间、水泥豆石、水泥砂浆楼地面其它房间、楼梯间、走廊、消防水泵房
20厚1:2干硬性水泥砂浆结合层上洒1～2厚水泥并洒清水适量
1:2.5水泥砂浆找坡向地漏，最薄15厚（确保门口处室内外高差15）
20厚水泥砂浆找平层
刷水泥浆一道（水灰比0.4～0.5）
现浇钢筋砼结构层
PVC（聚氯乙烯）楼地面
2厚PVC（聚氯乙烯），专用胶粘剂粘贴
B1
用于儿童活动房、寝室、衣帽间、音体室、晨检室、医务室、隔离间
20厚1:2.5水泥砂浆，压实抹光
20厚1:2.5水泥砂浆，找平
刷水泥浆一道（水灰比0.4～0.5）
现浇钢筋砼结构层
防滑地砖楼地面（二）
600×600防滑地砖面层，水泥浆擦缝
A
用于卫生间、淋浴间、外廊、阳台、厨房操作间、洗衣间、消毒间、开水间。防水高度卫生间1800mm，厨房350mm，厨房操作间、洗衣房、消毒间上翻1500mm,其它完成面以上300mm
20厚1:2干硬性水泥砂浆结合层上洒1～2厚水泥并洒清水适量
1.5厚JS防水涂料
1:2.5水泥砂浆找坡向地漏，最薄15厚
刷水泥浆一道（水灰比0.4～0.5）（楼面如需回填，改为1:6水泥焦渣回填层）
现浇钢筋砼结构层
水泥豆石楼地面
30厚1:25水泥豆石面层铁板赶光
A
用于设备间、管井
刷水泥浆一道（水灰比0.4～0.5）
现浇钢筋砼结构层
水泥砂浆地面
20厚1:2水泥砂浆加3%防水剂找坡找平压实赶光
A
用于出入口雨棚、空调外机机位
刷水泥浆一道（水灰比0.4～0.5）
现浇钢筋砼结构层
防静电地面
250高架空防静电活动地板
A
消防控制室、监控室
20厚1:25水泥砂浆，压实赶光
水泥浆一道（内掺建筑胶）
现浇钢筋砼结构层
四、踢脚做法表
分项名称
做法说明
防火等级
备注（使用部位）
地砖踢脚
地砖面层，水泥浆擦缝
A
用于楼面为地砖部位，高100
4厚厚纯水泥浆粘贴层（425号水泥中掺20%白乳胶）
25厚1:2.5水泥砂浆基层
PVC墙裙
成品2mm厚PVC踢脚板安装在金属卡件上（高度1300mm）
B1
用于楼面为PVC部位（除晨检、医务室、隔离间）
金属踢脚卡件用水泥钉固定在墙上，中距500
6厚1:3水泥砂浆找平层
7厚1:3水泥砂浆垫层
13厚1:3水泥砂浆打底
PVC成品踢脚
成品2mm厚PVC踢脚板安装在金属卡件上
B1
用于晨检、医务室、隔离间
金属踢脚卡件用水泥钉固定在墙上，中距500
6厚1:3水泥砂浆找平层
7厚1:3水泥砂浆垫层
13厚1:3水泥砂浆打底
木墙裙
刷清漆（面罩防火等级能达成B1级防火涂料）
B1
用于儿童活动公共区域，门厅、走廊、楼梯间非栏杆处
5厚胶合板面层，暗钉钉牢（木筋上刷白乳胶）
30×30木筋（正面刨光），木筋刷氟化钠防腐剂，双向中距和板材配合（≤500×500）
刷聚氨酯防潮涂膜一层
9厚1:3水泥砂浆找平层
基层处理
五、门安装位置
等级
名称
使用部位
耐火极限（小时）
甲级
成品防火门
设备及电气机房门
1.50
乙级
成品防火门
防火分区门、楼梯间
1.00
丙级
成品防火门
管道间检修门
0.50
一般
成品实木门
办公室、教室、卧室

第四章 施工布署
一、工程特点、关键和难点分析
本工程室内装饰工程所含工序繁杂，交叉作业多，装饰标准高，装饰面积大，工期短，多区域及大面积同时展开施工，是本工程关键特点。
1、工作量大，工期紧急。同时即使本工程装饰内容多属于一般工作，但装饰要求高，施工工作面大，施工工期紧，协调配合工作至关关键，在业主要求工期内完成整个工程，是有一定难度。不过，依据现场条件，凭我企业强大实力和丰富施工经验，在制订好合理施工组织设计及管理、沟通、协调良好，我们有信心保质保量按期完成任务。
2、施工一次投入量大因为工程量大和工期紧迫，全方面铺开施工,周转材料一次性投入量巨大。本工程短时间内施工一次投入量很大，周转次数少，施工中将依据工程控制计划要求，进行工料分析，做好材料供给和使用计划，以确保多种资源能满足工程计划周期内需要。
3、劳动力需求量大
本工程施工用工量较大。为此，必需制订了对应劳动力资源保障方法，我企业将调集各工种高素质工人进场施工,并优化施工组织结构、加强管理。
4、施工质量要求高
按协议要求，本工程质量目标必需一次验收合格，我企业将选派优异工程管理技术干部和高素质工人参与本项目施工，采取优异技术装备，优化施工组织结构、加强管理，遵照设计,恪守协议，精心施工，确保工程一次成优、准期完成。
二、项目管理目标
充足发挥我企业在资金、人才、装备、技术等方面优势，科学地组织装饰施工，确保实现以下管理目标：
1、质量方针精艺求精、优质满意、以人为本、安全环境保护。
2、本工程工期目标计划开工日期为3月1日，计划完工日期为8月30日。施工总工期：180个日历天。
3、质量目标一次验收合格。
4、环境保护管理目标严格实施《关键公共建设项目管理办公室建设项目环境管理要求》、《关键公共建设项目管理办公室建设项目环境管理文明施工标准》、《建设工程现场文明施工管理措施》科技进步目标为实现以上工程质量、工期、安全、文明施工、环境保护等目标，充足发挥科学技术是第一生产力作用，在施工过程中主动采取新技术、新工艺、新材料、新设备，表现现代化管理水平。
三、施工总体次序
因为室内装饰工程所含工序繁杂，交叉作业多，施工时总体上按抹灰工程、防火门工程、吊顶工程、饰面砖工程、楼地面工程、涂刷工程、细部工程次序施工，在确需进行交叉作业地方将合理组织施工，由专员负责施工。其中部分部工程将要组织平行施工。
四、项目部组织结构图
项目经理：仲明贤
项目副经理：宋 勇
预 算 员李 博

资 料 员
万 云 岫
质 量 员
潘 刚
责任工长
胡 靖
材 料 员
侯 培 深
安 全 员
冯 永 才
成本控制
技术方法
资料汇总

隐蔽验收
工序协调
材料采购
品质验收
安全预防
文明施工
施 工 班 组

技术责任人：孙廷云

进度控制
质量监督

五、项目部各关键人员职责
1、项目经理职责
1）工程领导者和组织者，对工程质量、安全、文明施工负全方面责任，并负责建立工程质量、环境、职业健康安全管理体系，建立项目部质量、安全、文明施工目标并形成文件，明确要求内部各组员职能分工。
2）落实实施国家制订相关工程质量、安全标准和制度，组织实施两级企业三大管理体系文件，制订和实施质量、安全奖惩制度。
3）认真落实“三检一验”制度，定时组织工程质量、安全、文明施工检验，发觉问题提出纠正方法，立即上报工程质量、安全事故，接收上级相关部门检验、监督。
4）推行样板工程，支持施工技术人员、安全质控人职员作，主持质量、安全分析会，提升工程质量，降低和预防安全事故。
5）正确处理施工质量和安全、进度、成本关系，合理安排施工，确保工程质量。
6）掌握好本工程项目标经营情况，实施优质优奖制度。
7）合理安排施工，确保工程正常有序运行。
8）直接组织和业主沟通，并对项目部内部沟通负组织、领导责任。
2、项目副经理职责
1）坚持“质量第一”方针，当进度和质量发生矛盾时，必需在确保质量前提下确保进度。
2）认真实施各项质量制度和质量控制程序，严厉工艺纪律，严格实施“五不准”标准和“三检制”，对分管部门违反工序纪律造成质量问题负领导责任。
3）帮助项目经理组织好项目部内均衡生产，工序管理和协作单位协调工作。
4）组织好分管质保体系现场实施工作，对项目指标完成负责。
5）在掌握生产进度同时掌握质量动态，定时召开质量例会，立即组织不合格品按“三不放过”标准进行分析处理。
6）负责组织分管施工过程多种原始统计及统计工作，确保多种原始资料完整性、正确性和可追溯性。
7）制订分管有质量否决权经济责任制，并认真落实实施。
3、技术责任人岗位职责
1）落实实施国家现行有效技术规范、标准、规程和企业各项技术管理制度。
2）编写施工方案，督促、检验、指导方案实施。
3）参与施工图纸会审，办理设计变更。
4）参与施工生产计划制订。帮助完成工序交接、成品保护、技术业务交圈等工作。
5）编制成品半成品和加工定货计划、构配件加工图。
6）制订关键工序及特殊工艺质量控制程序或施工方案，参与过程控制检验，负责填写检验统计。
7）参与基础工程、结构工程、装饰工程检验验收及完工检验验收，办理回访保修相关技术工作。
8）主持通常隐蔽工程验收，填写隐蔽工程统计。
9）指导现场测量、试验和计量工作。
10）编写各项施工统计，填报相关技术资料和报表。
11）搜集、整理、编写施工技术资料、单位工程完工资料和绘制完工图。
12）参与工程质量事故分析、处理、检验、督促纠正方法落实。
13）开展科技进步工作，实施科技进步计划。
4、责任工长岗位职责
1）确保项目部各项制度落实实施及质量、安全、工期、成本等各项指标得以顺利完成。
2）熟悉施工图纸、技术资料，组织图纸自审、会审并在会审时提出施工图中问题及处理方法。
3）编制施工组织设计或施工方案、作业指导书，督促分管工长严格实施。
4）认真提出或审核工程施工中材料、构件、门窗、设备、机具等委托和备料计划。
5）合理安排管理人员分工并报项目部审批实施。
6）认真做好开工前多种技术、劳动力、料具、平面部署等准备工作。
7）搜集整理土建和中间交接技术资料，汇总交工资料（工程隐蔽统计、材料合格证、材料代用和设计变更通知单、完工图及多种砼、砂等试块资料）。
8）组织参与重大隐蔽工程核查验收，审核分管工长提出隐蔽工程统计。
9）负责组织讲座，对通常性质量事故、安全事故进行分析，汇总情况上报项目经理（或技术责任人）审批实施。
10）具体安排工程施工日常事务，组织例会，认真做好砼、砂浆和防水等配合比计量工作，并做好施工日志统计，如发觉问题应立即采取改善方法以确保质量。
11）对施工中可能出现变更，提出书面材料，报技术责任人审批。负责办理现场管理和多种签证资料，并立即送交内业技术员。
12）组织班组自检、互检、专检。
5、质检员职责
1）制订质量计划并监督、检验计划实施。
2）对工程质量进行施工过程跟踪检验，填写真实统计。
3）对分项工程质量标准及要求落实进行检验。
4）指导班组自检工作，落实“三检一验”制度。
5）负责施工现场各类质量统计定时检验。
6）参与分部分项工程质量检验、验收。
7）负责施工现场通常不合格项处理，跟踪验证不合格项处理结果，立即上报较大以上不合格项。
8）负责工程项目质检资料填写、整理、归档。
9）按要求上报相关质量管理上存在问题和质量趋势分析汇报。
10）按要求填报质量报表并立即上报企业。
6、预算员岗位职责
1）依据国家相关方针、政策及建设主管部门对造价工作具体要求，立即正确地编制项目工程预算、决算、不错算、漏算。
2）做好基础资料原始积累，立即了解和掌握设计施工及变更情况。
3）预算编制结束后，应向项目经理征求意见，并汇总多种材料表格。进行综合成本分析，提供可靠、正确经济资料和信息，为项目经理当好参谋。认真分析研究定额，亏损或盈利较大定额项目应上报项目经理。
4）审核工长提出材料计划、班组工资结算、分包工程项目标报价和结算。
5）督促工长做好预算外工程和费用签证工作，随时编制补充预算和结算工作。
6）帮助项目经理对外承接业务，签定合相同。
7）依据工程施工图纸和施工进度，上报工程进度报表。
8）为项目进行经济活动分析提供相关数据，编制出土建、安装、装饰、总坪工程项目施工定额。
7、材料员职责
1）依据施工方案和协议要求，搞好物资采购、保管工作，立即做好产品检验、复验工作，并提供对应产品质量合格证。
2）负责项目部所需物资材料询价、报价、采购、供给、验收、仓储、保管、标识、进货质量检验和物耗管理工作。
3）负责提供物资验证和检验资料保管工作。
4）负责对供给商评价及选择，建立合格供给商名册。
5）负责现场材料管理使用，建立健全材料验收、领退、盘点制度。做到进料保质保量，验收发料有手续，耗料有依据，定时有盘点。
6）负责材料定额管理工作，依据施工预算签发限额领料单，做好节超分析。
7）负责按时向财务提供结算资料。
8）负责材料进场要按现场部署堆料地点分类吗放，控制和降低现场材料搬运次数和损失费用。
9）负责工程余料回收和收旧利废，立即清退闲置材料。
10）对管理范围内料具，采购单价和料具消耗，保管负担成本责任。
8、安全员职责
1）落实实施国家、地方、行业法律、法规和各项安全生产规章制度。
2）参与分项工程安全技术交底，检验落实实施情况。
3）跟踪检验现场安全纪律，阻止违章指挥和违章作业。
4）定时向项目经理汇报工程安全工作情况。
5）参与企业、项目部安全检验工作，监督整改工作落实。
6）检验指导班组安全工作。
7）编制、上报安全统计报表。
8）参与调查重大事故原因，处理通常轻伤安全事故。
9）负责现场安全资料搜集、整理、归档。
10）对工伤事故按要求要求上报，不得隐瞒不报。
9、资料员职责
1）做好多种文件、施工图、变更、会审、会议纪要入多种规章制度等资料收发、登记、建账。
2）立即正确地将多种资料分发给相关人员。
3）主办交工验收资料，并进行立卷归档。
4）检验各工长对施工图、技术资料搜集和保管情况，预防丢失损坏，影响施工。
5）制订图纸、资料、书籍管理和赔偿措施，报项目经理审批。
6）负责技术资料和图纸打印晒工作。
7）对资料室（库）书籍、资料做好建帐、编号、分类、通卡等工作。
8）严格按技术资料、技术档案办理借阅登记手续。
9）制订办公室管理制度，并做好办公室日常管理工作。
六、关键材料要求
依据施工进度，分期、分批陆续进场，确保工程进度计划实施。所用材料应有产品合格证书、产品性能检测汇报和关键性能进场复检汇报，严禁国家淘汰材料。
七、劳动力需求计划（各幼稚园）
依据工程进度实际需要，项目部有计划地组织各施工工种，合理进行人员配置，确保工程按施工计划顺利进行。
施工劳动力配置
序号
工种
人数（人）
备 注
1
管理人员
5
负责现场各项管理
2
临电工（持证上岗）
1
负责现场临时用电
3
抹灰工
20
含楼地面施工
5
贴砖工
10
含墙地砖施工
6
装饰木工
12
包含成品门安装
7
涂料工
20
含木材面油漆施工
8
累计
68

八、施工机械配置表（各幼稚园）
序号
机械设备名称
品牌
数量
用电量
备注
1
C13电圆锯220V
日立
2
1.8KW/台

3
型材切割机380V
日立
2
2.2KW/台

4
压刨220V
良明
1
1.35KW/台

5
电锤220V
日立
2
1.1KW/台

6
电锤220V
博世
2
0.63KW/台

7
电刨220V
龙牌
2
0.6KW/台

8
手提刨220V
龙牌
4
0.3KW/台

9
电钻220V
日立
4
0.3KW/台

10
曲线锯220V
日立
2
1.1KW/台

11
角钻机220V
牧田
2
1.6KW/台

12
中型空气压缩机380V
巨霸
2
3KW/台

14
小型空气压缩机380V
巨霸
2
3KW/台

15
抛光机220V
日立
2
0.4KW/台

16
多功效电锯380V
日立
1
2.2KW/台

17
水平仪

1

18
水平尺

4

19
射钉枪
日立
6

20
线锤、卷尺

10

依据需要配置
第五章 施工方案
第一节 轻钢龙骨铝扣板吊顶
一、施工准备
1、 技术准备
首先由项目部组织相关技术人员、项目部技术责任人、工长一同进行技术评审研究，审查施工图和相关设计资料。最终技术责任人汇总列出存在问题不详之处，工程施工特点、难点，并提出对应处理方法，工艺特点及技术要领，从而使项目部能够根据设计图要求顺利进行施工并达成业主最终要求。
据实际情况分列工程所用主、辅材、机械设备和人员安排，并落实供货期及人力资源调配方案。采取测量仪器正确抄平，正确定位，严格控制标高，并计算材料合理搭配。
2、材料准备
铝合金龙骨、轻钢龙骨、配件、吊杆、膨胀螺栓、铝扣板等,进场检验合格,有出厂合格证及材料质量证实。
2、现场准备
1）在所要吊顶范围内,机电安装均已施工完成,多种管线均已试压合格,且已经过隐蔽验收。
2）已确定灯位、通风口及多种照明孔口位置。
3）顶棚罩面板安装前,应作完墙、地湿作业工程项目。
4）搭好顶棚施工操作平台架子。
5）铝合金龙骨、轻钢龙骨天棚在大面积施工前,应做样板间,对天棚起拱度、灯槽、窗帘盒、通风口等处进行结构处理,经检验核定后再大面积施工。
二、工艺步骤
弹线→安装吊杆→安装主龙骨→安装边龙骨→弱电、综合布线敷设→隐蔽检验→安装次龙骨及石膏板（铝扣板）→成品保护→分项、检验批验收
三、施工方法
1、弹线:依据吊顶设计标高、楼层标高控制线，弹吊顶标高线作为安装标准线，并以此检测室内净空是否满足设计要求高度。
2、安装吊杆:依据施工图纸要求确定吊杆位置,吊杆采取直径φ8镀锌钢筋制作, ,吊点间距900～1200mm，吊杆距墙边距离≤300mm开始设置，当吊顶和设备相遇时需增设吊杆。安装时下端套丝后和吊件连接。安装完成吊杆端头外露长度大于3mm。
3、安装主龙骨:吊顶主龙骨间距为900～1200mm。安装主龙骨时,应将主龙骨吊挂件连接在主龙骨上,拧紧螺丝,并依据要求吊顶起拱l/2OO,随时检验龙骨平整度。房间内主龙骨沿灯具长方向排布,注意避开灯具位置；走廊内主龙骨沿走廊短方向排布。
4、安装次龙骨:配套次龙骨选择烤漆T型龙骨,间距和板横向规格同,将次龙骨经过挂件吊挂在大龙骨上。
5、安装边龙骨:采取L型边龙骨,和墙体用塑料胀管自攻螺钉固定,固定间距200mm。
6、隐蔽检验:在水电安装、试水、打压完成后,应对龙骨进行隐蔽检验,合格后方可进入下道工序。
7、安装饰面板:铝扣板选择认可规格形式,明龙骨铝扣板直接搭在T型烤漆龙骨上即可。随安板随安配套小龙骨,安装时操作工人须藏白手套,以预防污染。300×300mm铝扣板安装详图见下图。
8、吊顶工程验收时应检验下列文件和统计:
1）吊顶工程施工图、设计说明及其它设计文件；
2）材料产品合格证书、性能检测汇报、进场验收统计和复验汇报；
3）隐蔽工程验收统计；
4）施工统计。

四、质量标准
1、铝扣板吊顶要求表面整齐、平整、无污染。边缘切割整齐一致，无划伤，缺棱掉角。
2、注意龙骨和龙骨架强度和刚度。龙骨交接处、吊挂处是受力集中点，施工时应注意加固。
3、全部连接件、吊挂件要固定牢靠，龙骨不能松动。
4、控制吊顶平整度：标高控制线弹线时标高应正确，吊顶面水平控制线应拉通线，跨度较大吊顶在中间位置加设标高控制点。
5、饰面板上灯具、烟感器、喷淋头、风口等设备和吊顶交接应吻合、严密，位置应合理美观，并依据吊顶排板图避开吊顶龙骨。
6、铝扣板吊顶工程质量验收标准见下表：
项目
许可偏差（mm）
检测方法
表面平整度
3
用2m靠尺和塞尺检验
接缝直线度
3
拉5m线，不足5m拉通线，用钢直尺检验
接缝高低差
2
用钢直尺和塞尺检验
五、成品保护
1、铝合金骨架、轻钢骨架、罩面板及其它吊顶材料在人场存放、使用过程中应严格管理,确保不变形、不受潮、不生锈。
2、装修吊顶用吊杆严禁挪做机电管道、线路吊挂用；机电管道、线路如和吊顶吊杆位置矛盾,须经过项目技术人员同意后更改,不得随意改变、挪动吊杆。
3、吊顶龙骨上严禁铺设机电管道、线路。
4、轻钢骨架及罩面板安装应注意保护顶棚内多种管线,轻钢骨架吊杆、龙骨不准固定在通风管道及其它设备件上。
5、吊顶上灯具、烟感器、喷淋头、风口等设备可在吊顶板就位后安装，也可预留周围吊顶板，待上述设备安装后再行安装，安装过程中需做好成品保护，严禁破坏已经有吊顶。
6、为了保护成品,罩面板安装必需在棚内管道试水、调试等一切工序全部验收后进行。
7、设专员负责成品保护工作,发觉有保护设施损坏,要立即恢复。
8、工序交接全部采取书面形式由双方签字认可,由下道工序作业人员和成品保护责任人同时签字确定,并保留工序交接书面材料,下道工序作业人员对预防成品污染、损坏或丢失负直接责任,成品保护专员对成品保护负监督、检验责任。
第二节 纸面石膏板吊顶
一、施工准备
1、施工用材
主龙骨、次龙骨、吊件、挂件、纸面石膏板、自攻螺钉、专用补缝膏、专用补缝带。
2、施工机具
冲击电锤、手枪电钻、切割机、板锯、安全多用刀、腻子刀、铁抹子。
3、作业条件
1）主体结构完工，并经过验收。
2）吊顶内隐蔽多种管线及通风管道均已安装完成；
3）天棚造型、周围窗帘盒等基础安装完成；
4）搭好吊顶施工用操作平台；
5）作好现场劳动力技术安全交底，和各工种之间配合协调交底。
二、工艺步骤
抄平、放线→排板、分格→（吊顶造型等安装）→安装周围龙骨→吊筋安装→安装主龙骨→拉线粗平→安装次龙骨、横撑龙骨→拉线精平→（吊顶隐蔽验收全部完成后）安装面层纸面石膏板→（开灯孔等）→点防锈漆、补缝、粘贴专用纸带。
三、施工方法
1、抄平、放线
依据现场提供标高控制点，按施工图纸各区域标高，首先在墙面、柱面上弹出标高控制线，通常按±0.000以上1.00m左右为宜，抄平最好采取水平仪等仪器，在水平仪抄出大多数点后，其它位置可采取水管抄标高。要求水平线、标高一致、正确。
2、排版、分线
1）依据实际测到各房间尺寸，进行各房间纸面石膏板排板（包含龙骨排板部署），绘制排板平面图，尽可能确保板材少切割、龙骨易于安装。然后依据实际排板情况，在楼板底弹出主龙骨位置线，便于吊筋安装，确保龙骨安装成直线、吊筋安装垂直。
2）龙骨排板部署应充足考虑天棚造型、灯具安装、空调孔等位置，主龙骨应尽可能错开这些位置。
3）二层板安装时，其长边所形成接缝应和第一层板长边缝错开，最少错开300mm。其短边所形成板缝，也要和第一层板短边错开，相互错开距离最少是相邻两根次龙骨中距。
4）大型灯盘、孔洞等周围，应关键考虑龙骨排板部署加固。
3、安装边龙骨
依据抄出标高控制线和图纸标高要求，在四面墙体、柱体上铺钉边龙骨，方便控制天棚龙骨安装，边龙骨安装要求牢靠、顺直、标高位置正确，安装完成后应复核标高位置是否正确。
4、吊筋安装
上人吊顶吊筋采取ф10吊筋，非上人吊顶采取ф8吊筋，吊筋间距控制在1200mm以内，吊筋下端套丝（100mm≥L50mm为宜），吊筋焊接通常采取双面间焊，搭接长度≥8d。
吊筋和楼板底连接可采取预埋铁件、后埋铁件形式，通常现场采取角码（L40×40×4角钢L=30mm），角码采取M8×80镀锌钢膨胀和楼板连接，吊筋和角码采取双面满焊连接。全部铁件及焊点均应进行防锈处理（刷防锈漆三遍）。
1）吊筋应按现场实际测量尺寸进行下料，盘圆钢筋应进行拉直，吊筋制作要求平直。安装时要求按已弹好主龙骨位置线进行，要求安装垂直。
2）吊筋部署距周围墙边、柱边距离要求：上人型吊顶不得大于100mm，不上人型吊顶不得大于300mm。
3）吊筋长度通常应控制在1500mm以内，若原顶棚高度过高，造成吊筋长度超长，应按设计要求考虑吊筋加固（加斜撑或钢网架），预防因吊筋过长不易调直、晃动等。
5、安装主龙骨
1）在吊顶内消防、空调、强电、弱电等管道安装基础就绪后进行主龙骨安装。
2）双层纸面石膏板吊顶主龙骨宜于选择U50、US60型，确保基层骨架刚度。
3）相邻两根主龙骨接头位置应错开，错开以1200mm为宜；相邻主龙骨应背向安装，相邻主龙骨挂件应采取一正一反安装，预防龙骨倾覆；龙骨连接应采取专用连接件，并用螺栓锁紧；主龙骨中距900-1200mm。
4）在大型灯盘、孔洞等位置，除灯盘需使用专用吊筋外，还应按排板要求作好主龙骨加固方法。
5）主龙骨安装应拉线进行龙骨粗平工作，房间面积较大时（面积大于20m2），主龙骨安装应起拱 (短向长1/200)，调整好水平后应立即拧紧主挂件螺栓，并根据龙骨排板图在龙骨下端弹出次龙骨位置线。
6）注意事项：主龙骨端头距墙柱周围预留5-10mm空隙，最边主龙骨距墙柱等周围距离不超出300mm。
6、安装次龙骨、横撑龙骨
1）根据龙骨部署排板图安装次龙骨，次龙骨安装完成后安装横撑龙骨，次龙骨安装时要求相邻次龙骨接头错开，接头位置不能在一条直线上，预防石膏板安装后吊顶下塌。
2）横撑龙骨安装要求在纸面石膏板长边接缝处，横撑龙骨下料尺寸一定要正确，确保横撑龙骨和次龙骨连接紧密、牢靠。
3）次龙骨和横撑龙骨安装后应进行吊顶龙骨精平，拉通线进行检验、调整，房间尺寸过大为预防通线下坠，宜在房间内合适增加标高标志杆（木枋），确保通线水平正确。
4）次龙骨和主龙骨、次龙骨之间、次龙骨和横撑龙骨连接应采取专用连接件连接，并确保连接牢靠、紧密。
5）注意事项：在大型灯盘、孔洞周围应现场放线，确定位置后，大型灯盘加专用吊筋，并根据龙骨排板图在其周围加横撑龙骨。
7、安装基层纸面石膏板
1）固定纸面石膏板可用自攻螺丝直接用自攻螺丝枪将其和龙骨固定，钉头应嵌入板面0.5×1.00mm，但以不损坏纸面为宜，自攻螺丝用M3.5×25，自攻螺丝和板面应垂直，弯曲、变形螺钉应剔除，并在相隔50mm部位另安螺钉。自攻螺丝钉距150～170mm，自攻螺丝和纸面石膏板板边距离：面纸包封板边以10×15mm，为宜，切割板边以15×20mm为宜。
2）纸面石膏板安装接缝应错开，接缝位置必需落在次龙骨或横撑龙骨上，安装时应从板中间向板四边固定，不得多点同时作业，安装应在板面无应力状态下进行
