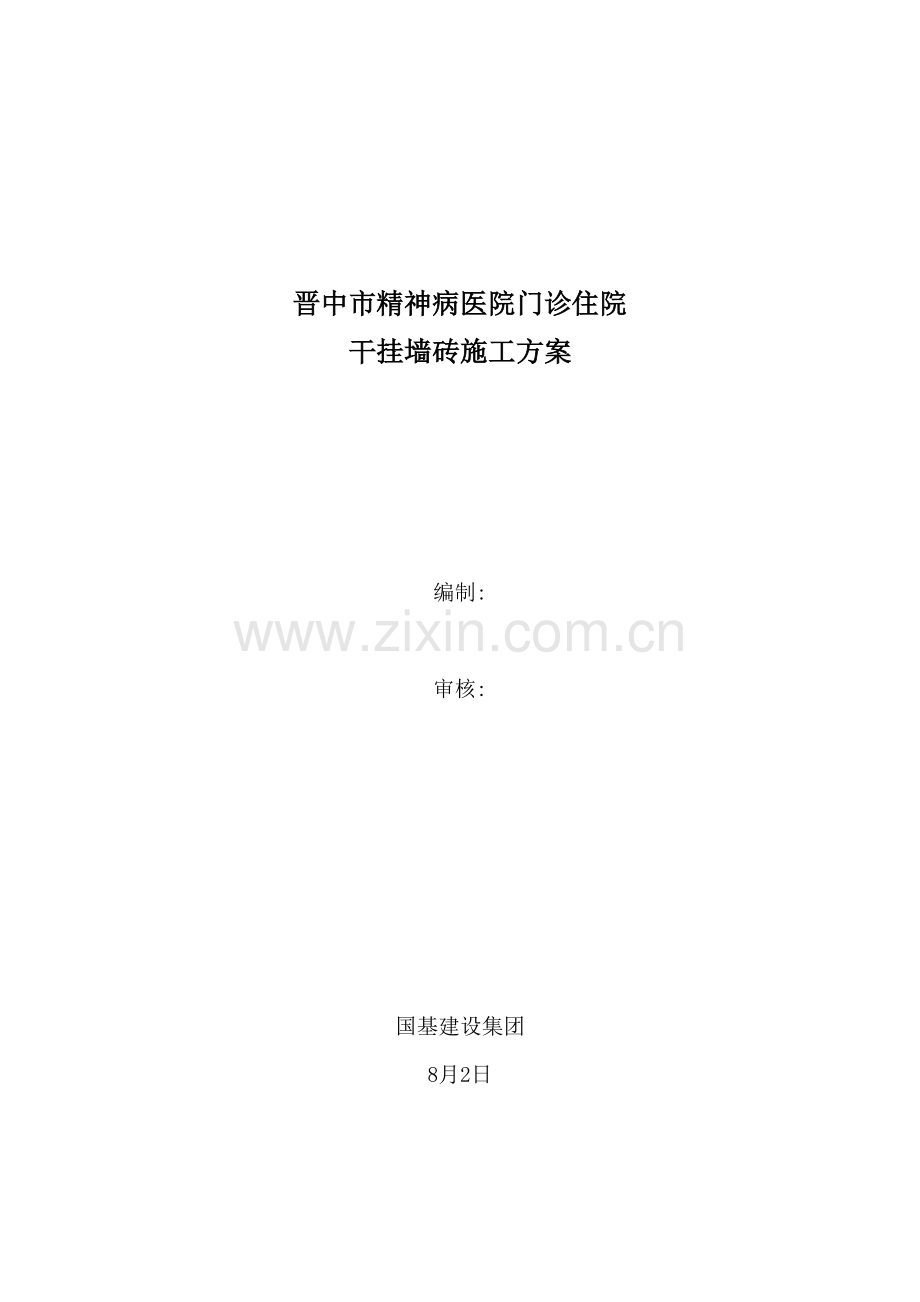

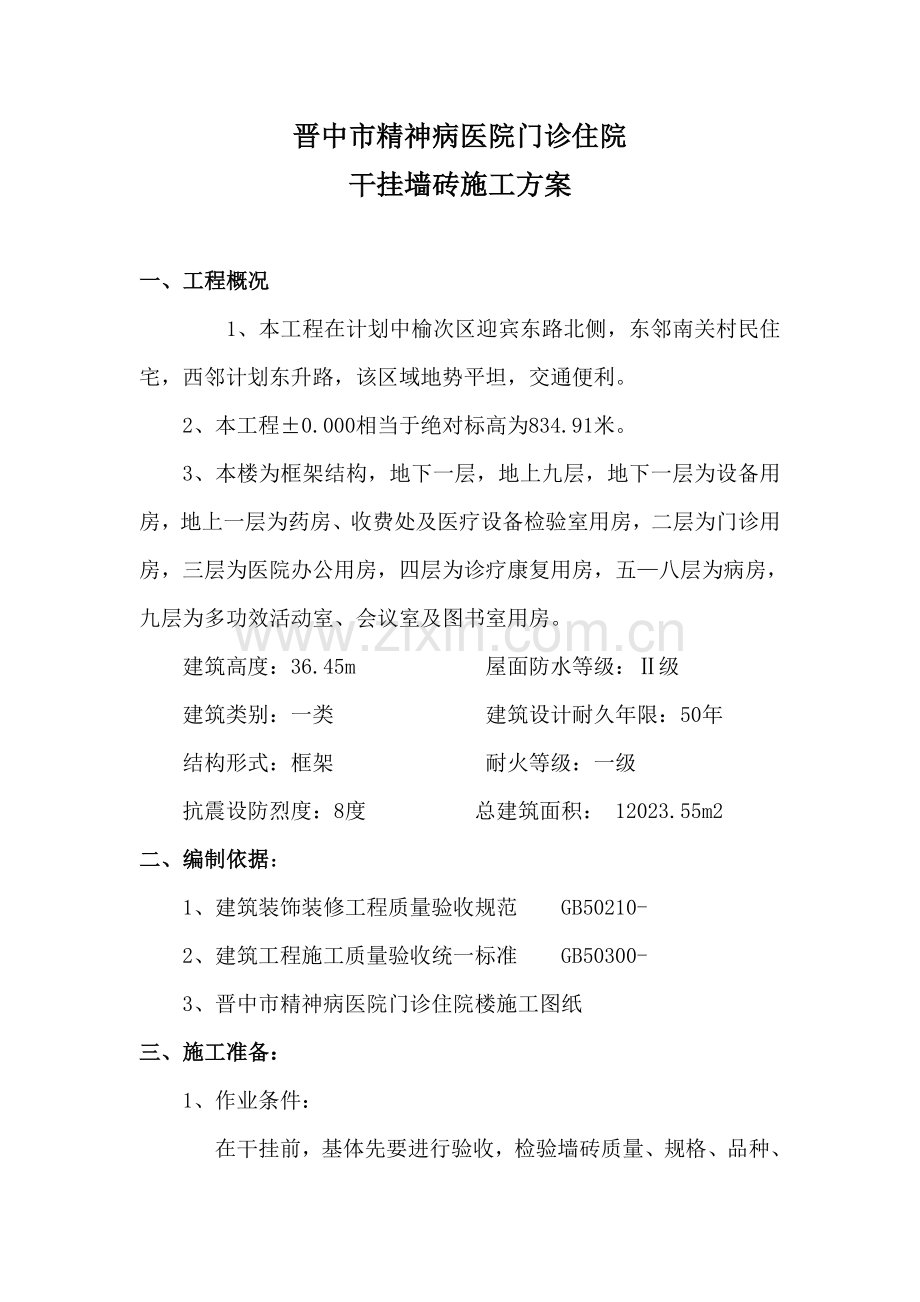

晋中市精神病医院门诊住院干挂墙砖施工方案编制:审核:国基建设集团8月2日晋中市精神病医院门诊住院干挂墙砖施工方案一、工程概况 1、本工程在计划中榆次区迎宾东路北侧，东邻南关村民住宅，西邻计划东升路，该区域地势平坦，交通便利。 2、本工程0.000相当于绝对标高为834.91米。 3、本楼为框架结构，地下一层，地上九层，地下一层为设备用房，地上一层为药房、收费处及医疗设备检验室用房，二层为门诊用房，三层为医院办公用房，四层为诊疗康复用房，五八层为病房，九层为多功效活动室、会议室及图书室用房。 建筑高度：36.45m 屋面防水等级：级 建筑类别：一类 建筑设计耐久年限：50年 结构形式：框架 耐火等级：一级 抗震设防烈度：8度 总建筑面积： 12023.55m2二、编制依据： 1、建筑装饰装修工程质量验收规范 GB50210- 2、建筑工程施工质量验收统一标准 GB50300- 3、晋中市精神病医院门诊住院楼施工图纸三、施工准备： 1、作业条件：在干挂前，基体先要进行验收，检验墙砖质量、规格、品种、数量、力学性能和物理性能是否符合设计要求。搭设架子处理结构基层，并做好隐预检统计，合格后方可进行安装工序。水电及设备、墙上预留预埋件已安装完。材料运输机具事先准备好。确定门窗及所留洞口正确尺寸，所留尺寸要符合设计及施工质量要求。 2、材质要求：依据设计要求，确定墙面砖品种、颜色、花纹和尺寸规格，并严格控制、检验其抗折、抗拉及抗压强度等性能。龙骨及附件材质依据设计及施工质量要求确定，要满足各项要求。粘接剂符合设计及施工质量要求，必需达成粘结牢靠效果。砖缝隙处理：在施工完成后大密封胶，尽可能选择和墙砖颜色相近密封胶，做到缝隙严实。四、工艺步骤基层处理冲击钻打孔植入膨胀螺栓安装角码固定角钢将角码和角钢焊接牢靠刷防锈漆及银粉安装挂件安装墙砖施工工艺1、工地收货：收货要设专员负责管理，要认真检验材料规格、型号是否正确，和料单是否相符，发觉墙砖颜色显著不一致，要单独码放，方便退还给厂家，如有裂纹、缺棱掉角，要使用在需要切割部位，严重不得使用。2、基层准备：清理预做饰面墙砖结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并依据设计图纸和实际需要弹出安装瓷砖位置线和分块线。3、挂线：按设计图纸要求，瓷砖安装前要事先用经纬仪打出大角两个面竖向控制线，最好弹在离大角20cm位置上，方便随时检验垂直挂线正确性，确保顺利安装。4、在基层结构上打孔、下膨胀螺栓：在结构表面弹好水平线，按设计图纸正确弹在围护结构墙上并作好标识，然后按点打孔，打孔可使用冲击钻，上12.5冲击钻头，打孔时先用尖錾子在预先弹好点上凿一个点，然后用钻打孔，孔深在6080mm，若遇结构里钢筋时，能够将孔位在水平方向移动或往上抬高，要连接铁件时利用可调余量再调回。成孔要求和结构表面垂直，成孔后把孔内灰粉用小勾勺掏出，安放膨胀螺栓，宜将本层所需膨胀螺栓全部安装就位。5、上连接铁件：用设计要求不锈钢螺栓固定角钢和挂件。调整挂件位置，使墙面砖处于同一平面。6、在干挂墙砖后面用角磨机将上下边（挂件连接）部位磨光，然后将事先准备好小瓷砖块用云石胶粘结在墙砖上，再开槽。在槽内灌满云石胶，将其和挂件吻合插接，使墙砖保持在同一平面上。7、在挂完一面墙后，在砖缝隙处使用嵌缝剂将缝隙处理平整，在阴角部位及和其它装饰材料接缝处打密封胶。五、质量标准墙面砖干挂许可偏差和检验方法项次项目内墙面砖许可偏差（）立面垂直2表面平整度1.5阴阳角方正2接缝直线度2接缝高低差0.5接缝宽度1六、成品保护1、要立即清擦洁净残留在门窗框、玻璃和金属饰面板上污物，如密封胶、手印、尘土、水等杂物，宜粘贴保护膜，预防污染、锈蚀。2、认真落实合理施工次序，少数工种（水、电、通风、设备安装等）活应做在前面，预防损坏、污染外挂饰面砖。3、搬运脚手架和上料时，严禁碰撞干挂饰面砖。4、外饰面完活后，易破损部分棱角（门口及预留洞口）处要钉护角保护，其它工种操作时不得划伤和碰坏瓷砖。5、已完工干挂瓷砖应设专员看管，遇有危害成品行为，应立即阻止，并严厉处理。七、安全方法1、施工所用电动机其必需安全有效转动灵活。2、作业时严禁吸烟，易燃挥发材料设专用房间存放，随用随取，不得留存作业面。作业完成后确定本区城无安全隐，患方可退出现场。
