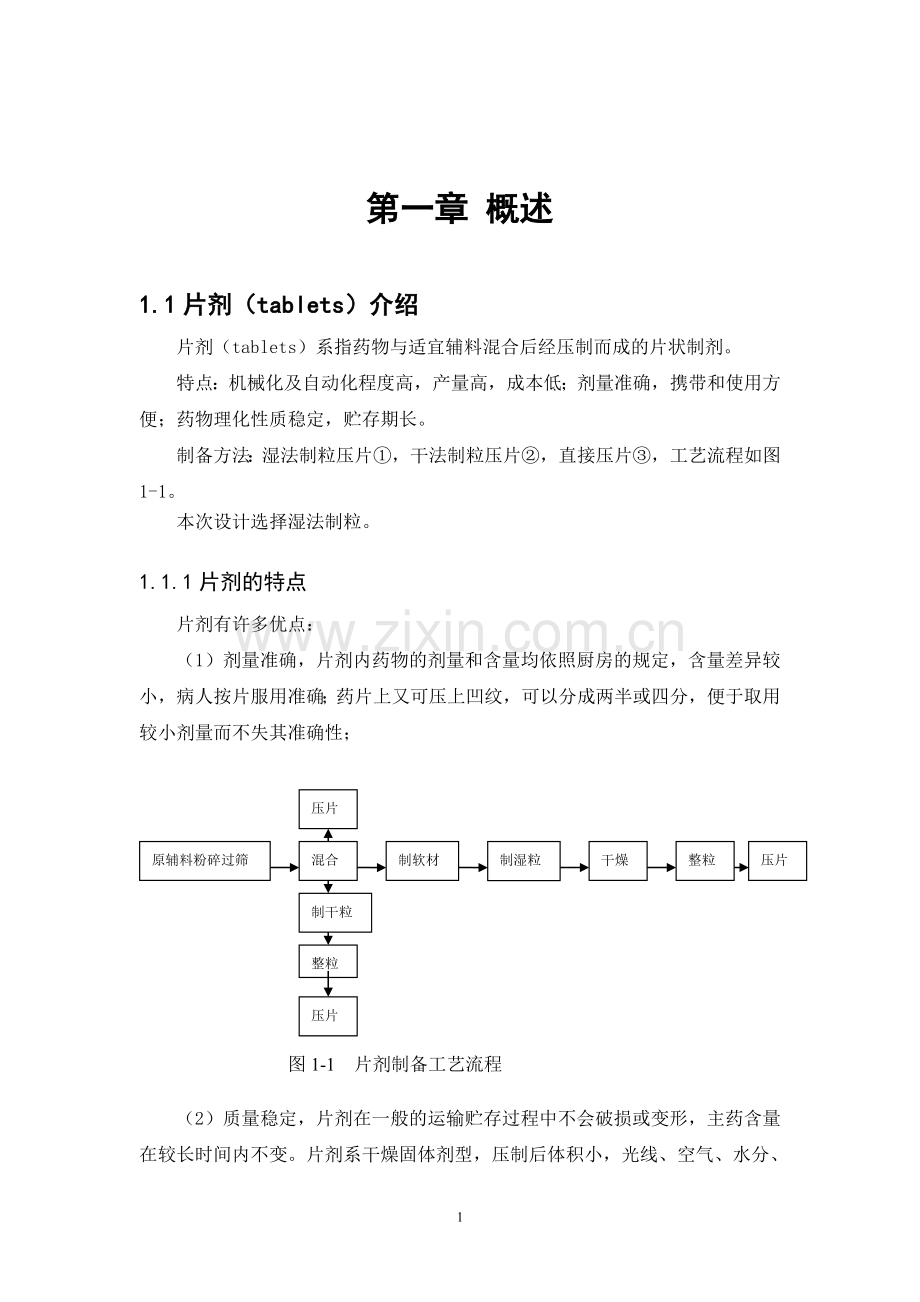

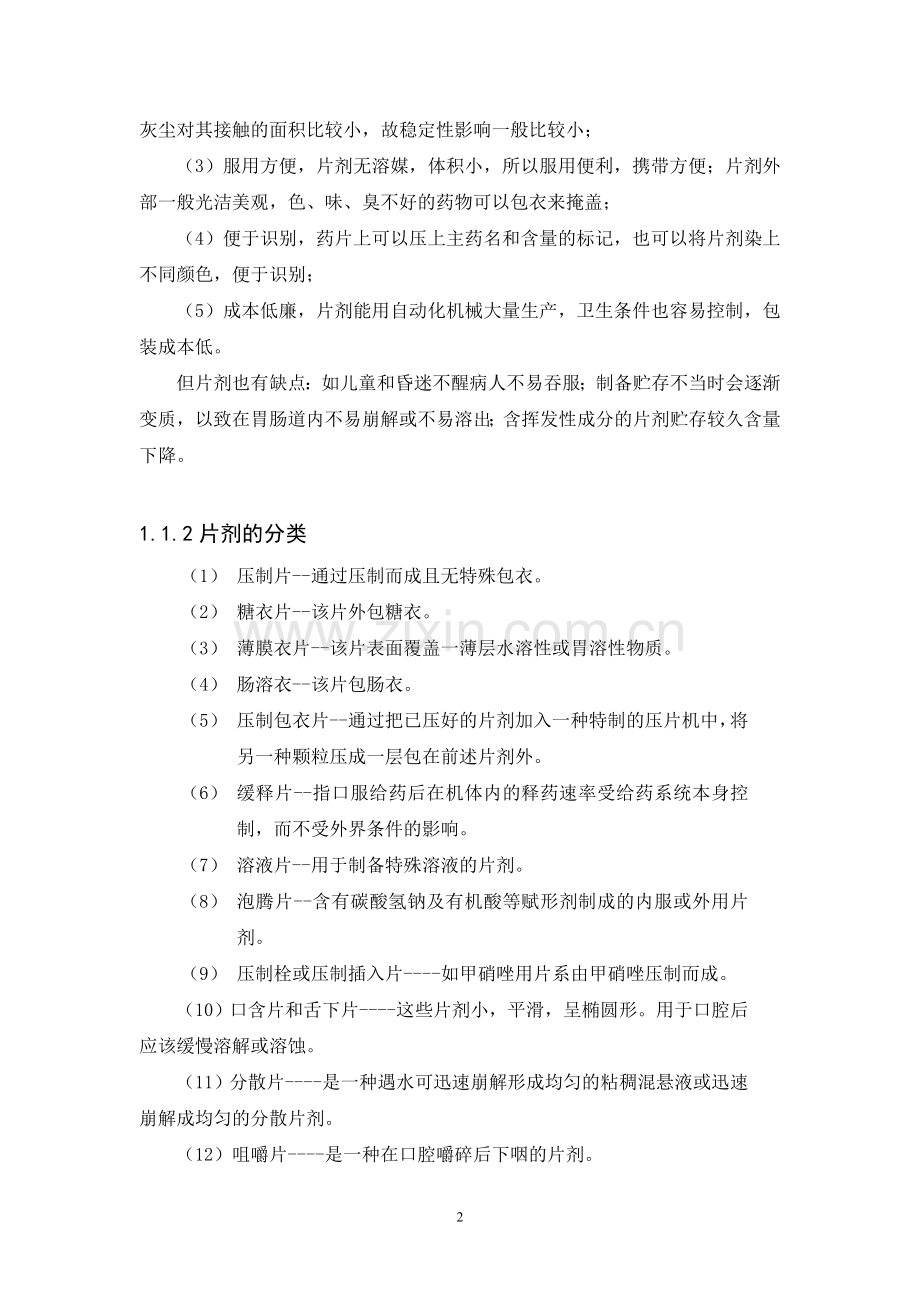

第一章 概述1.1片剂（tablets）介绍片剂（tablets）系指药物与适宜辅料混合后经压制而成的片状制剂。特点：机械化及自动化程度高，产量高，成本低；剂量准确，携带和使用方便；药物理化性质稳定，贮存期长。制备方法：湿法制粒压片，干法制粒压片，直接压片，工艺流程如图1-1。本次设计选择湿法制粒。1.1.1片剂的特点片剂有许多优点：（1）剂量准确，片剂内药物的剂量和含量均依照厨房的规定，含量差异较小，病人按片服用准确；药片上又可压上凹纹，可以分成两半或四分，便于取用较小剂量而不失其准确性； 压片原辅料粉碎过筛制软材制湿粒干燥整粒压片制干粒混合整粒压片 图1-1 片剂制备工艺流程（2）质量稳定，片剂在一般的运输贮存过程中不会破损或变形，主药含量在较长时间内不变。片剂系干燥固体剂型，压制后体积小，光线、空气、水分、灰尘对其接触的面积比较小，故稳定性影响一般比较小；（3）服用方便，片剂无溶媒，体积小，所以服用便利，携带方便；片剂外部一般光洁美观，色、味、臭不好的药物可以包衣来掩盖；（4）便于识别，药片上可以压上主药名和含量的标记，也可以将片剂染上不同颜色，便于识别；（5）成本低廉，片剂能用自动化机械大量生产，卫生条件也容易控制，包装成本低。但片剂也有缺点：如儿童和昏迷不醒病人不易吞服；制备贮存不当时会逐渐变质，以致在胃肠道内不易崩解或不易溶出；含挥发性成分的片剂贮存较久含量下降。1.1.2片剂的分类（1） 压制片-通过压制而成且无特殊包衣。（2） 糖衣片-该片外包糖衣。（3） 薄膜衣片-该片表面覆盖一薄层水溶性或胃溶性物质。（4） 肠溶衣-该片包肠衣。（5） 压制包衣片-通过把已压好的片剂加入一种特制的压片机中，将另一种颗粒压成一层包在前述片剂外。（6） 缓释片-指口服给药后在机体内的释药速率受给药系统本身控制，而不受外界条件的影响。（7） 溶液片-用于制备特殊溶液的片剂。（8） 泡腾片-含有碳酸氢钠及有机酸等赋形剂制成的内服或外用片剂。（9） 压制栓或压制插入片-如甲硝唑用片系由甲硝唑压制而成。（10）口含片和舌下片-这些片剂小，平滑，呈椭圆形。用于口腔后应该缓慢溶解或溶蚀。（11）分散片-是一种遇水可迅速崩解形成均匀的粘稠混悬液或迅速崩解成均匀的分散片剂。（12）咀嚼片-是一种在口腔嚼碎后下咽的片剂。1.1.3片剂的规格和质量2片剂的生产与储藏期间均应符合“中华人民共和国药典”下列有关规定：a) 原料与辅料应混合均匀，小剂量或含有毒性药的片剂，可根据药物的性质用适宜的方法使药物分散均匀。b) 凡属挥发性或遇热分解的药物，在制片过程中应防止受热损失。制片的颗粒应控制水分，并防止成品在贮存期间潮解、发霉、变质或失效。c) 凡具有不适的臭味、刺激性、易潮解或遇光易变质的药物，制成片剂后可包糖衣或薄膜衣。d) 外观应完整光洁，色泽均匀，应有适量的硬度，以免在包装，贮运过程中发生碎片。e) 除另有规定外，片剂应密封贮存。 1.1.4片剂的质量检查a) 外观性状：片剂的表面应色泽均匀、光洁，无杂斑，无异物，并在规定的有效期内保持不变。b)片重差异：应符合现行药典对片重差异限度的要求，见表1-1。c) 硬度和脆碎度：反映药物的压缩成形性，一般能承受30-40N的压力即认为合格。d) 崩解度：一般口服片剂的崩解度检查见表1-2。检查方法见中国药典2000版。e) 溶出度或释放度：溶出度检查用于一般的片剂，而释放度检查用于缓控释制剂。f)含量均匀度表1-1中国药典2005版规定的片重差异限度片剂的平均片重（g）片重的差异限度（%）0.300.307.55.0表1-2 中国药典2005版规定的片剂的崩解时限片剂普通片浸膏片糖衣片薄膜包衣片肠溶包衣片崩解时限（min）15606060人工胃液中2h不得有裂缝、崩解或软化等，人工肠液中60min全部溶或崩解并通过筛网1.2 对乙酰氨基酚片的介绍【曾用名】：对乙酰氨基酚 中文同义词:对羟基乙酰苯胺;扑热息痛;N-乙酰对氨基酚;N-(4-羟基苯基)乙胺;醋氨酚;对羟基苯基乙酰胺;对乙酰氨基苯酚【外文名】：4-Acetamidophenol【结构】【性状】：本品为白色片。【功能主治】：用于小孩普通感冒或流行性感冒引起的发热,也用于缓解中度疼痛如关节痛、偏头痛、头痛肌肉痛、牙痛、神经痛。【适用症】：关节炎,牙龈炎,偏头痛,痛经,神经痛,骨科,口腔科,神经内科,妇产科。【用法用量】：1.成人常用量：口服0.3g0.6g，每4小时l次，或每日4次；每日量不宜超过2g。退热疗程一般不超过3天，镇痛不宜超过10天。2.儿童常用量：口服 按体重一次1015mg/kg或按体表面积每日1.5g，分次服，每46小时1次；12岁以下的小儿每24小时不超过5次量，疗程不超过5天。【不良反应】偶见皮疹、荨麻疹、药热及粒细胞减少。长期大量用药会导致肝肾功能异常。【禁忌】严重肝肾功能不全者禁用。【注意事项】1. 本品为对症治疗药。自我用药疗程：用于解热连续使用不超过3天，用于止痛不超过5天，症状未缓解请咨询医师或药师。2. 对阿司匹林过敏者慎用。3. 不能同时服用含有本品及其他解热镇痛药的药品（如某些复方抗感冒药）。4. 肝肾功能不全者慎用。5. 孕妇及哺乳期妇女慎用。6. 服用本品期间不得饮酒或含有酒精的饮料。 7. 对本品过敏者禁用，过敏体质者慎用。 8. 本品性状发生改变时禁止使用。 9. 请将本品放在儿童不能接触的地方。 10. 儿童必须在成人监护下使用。 11. .本片剂不推荐6岁以下儿童使用。 12. 如正在使用其他药品，使用本品前请咨询医师或药师。 第二章 处方设计及工艺设计2.1 对乙酰氨基酚片处方设计2.1.1 处方处方系指医疗和生产部门药剂调制的一项重要书面文件，是药物制剂生产的基础和依据。根据有关参考文献5进行处方设计如下：对乙酰氨基酚片的制备处方：对乙酰氨基酚 50g 羧甲基淀粉钠 2g可压性淀粉 6g 硬脂酸镁 1g吐温80 2ml 10淀粉浆 适量规格：0.1g2. 1.2 处方分析：表1-3 处方分析序号名称用途备注1对乙酰氨基酚主药对乙酰氨基酚片的主要成分，其抑制中枢神经系统前列腺素合成的作用与阿司匹林相似，但抑制外周前列腺素合成作用弱，故解热镇痛作用强，抗风湿作用弱，对血小板凝血机制无影响。 口服吸收迅速，完全，在体液内分布均匀，大部分在肝脏代谢，中间代谢产物对肝脏有毒，以葡萄糖醛酸结合物形式或从肾脏排泄，半衰期一般为1-4小时。2吐温80黏合剂易溶于水，溶于乙醇、植物油、乙酸乙酯、甲醇、甲苯，不溶于矿物油。低温时成胶状，受热后复原。有特臭，味微苦。非离子型表面活性剂。对酞菁绿的分散有一定帮助。3可压性淀粉稀释剂崩解剂有玉米淀粉，马铃薯淀粉，小麦淀粉，其中常用玉米淀粉。淀粉的性质稳定，可与大多数药物配伍，吸湿性小，外观色泽好，价格便宜，但可压性较差，故常与可压性较好的糖粉，糊精，乳糖等混合使用。410%淀粉浆稀释剂溶液中含有淀粉水解的中间产物糊精，在冷水中溶解较慢，较易溶于热水，不溶于乙醇，具有较强的粘结性，使用不当会使片面出现麻点，水印及造成片剂崩解或溶出迟缓；如果在含量测定时粉碎与提取不充分，将会影响测定结果的准确性和重现性，所以常与糖粉，淀粉配合使用。5羧甲基淀粉钠崩解剂羧甲基淀粉钠(CMS)是变性淀粉的代产品，属醚类淀粉，是一种水溶性阴离子高分子型化合物。通常使用的是它的钠盐，又称(CMS-Na) 形状: 白色或黄色粉末，无臭、无味、无毒、热易吸潮。溶于水形成胶体状溶液，对光、热稳定。不溶于乙醇、乙醚、氯仿有机溶剂。6硬脂酸镁润滑剂硬脂酸镁为白色轻松无砂性的细粉；微有特臭；与皮肤接触有滑腻感。本品在水、乙醇或乙醚中不溶，主要用作润滑剂、抗粘剂、助流剂。特别适宜油类、浸膏类药物的制粒，制成的颗粒具有很好的流动性和可压性。在直接压片中用作助流剂。2.1.3 辅料的选择原则任何药剂在制备过程中都要选用一些辅料。在片剂的处方中除主药粉末外，还常常根据需要加入稀释剂、润滑剂（或助流剂）、崩解剂等附加剂。由于剂型因素对药物吸收及生物利用度等有很大的影响，片剂中药物及添入的附加剂均能影响片剂的崩解及主药的释放、吸收。因此辅料是制备片剂的重要材料，它不仅是原料赋形的基础，还由于本身具有的性质，对片剂的制备工艺、稳定性、安全性、产品质量、疗效等有重要影响。选择辅料一般基于如下原则：a) 加入辅料应增加药物的物理及化学稳定性。b) 辅料与药物混合后所得的混合物料应有适当的流动性和分散性。c) 选用辅料应能提高至少不妨碍制剂的药效。d) 辅料的加入不会增添制剂的毒副反应，最好能改善制剂质量。2.2 生产工艺简介片剂的制备方式有三种：粉末直接压片、干法制粒压片和湿法制粒压片。粉末直接压片法具有省时节能，工艺简单，工序少，适用于湿热不稳定的药物等突出优点，但也存在粉末的流动性差，片重差异大，粉末压片容易造成裂片等弱点，致使该工艺的应用受到了一定限制。湿法制粒的颗粒具有外形美观，流动性好，耐磨性较强，压缩成形性好等优点，但对于热敏性，湿敏性，极易溶性等无了物料可采用其他方法。干法制粒压片法常用于热敏性物料，遇水易分解的药物，方法简单，省时省工，但采用干法制粒时，应注意由于高压引起的晶型转变及活性降低等问题。粘合剂主药本设计中采用湿法制粒压片。润滑剂整粒粉碎干燥制粒混合过筛压片混合辅料湿法制粒压片：药物、辅料-粉碎、过筛、混合得混合物料-加粘合剂、润湿剂制成软材-过筛得湿颗粒-干燥得干颗粒-整粒-加崩解剂、润滑剂混匀-压片-（需要包衣的还要包衣）-包装。第三章 工艺流程3.1 设计概述 3.1.1课题名称课题名称：年产5000万对乙酰氨基酚片剂车间工艺设计3.1.2 设计依据 本设计以片剂车间生产实习的现场观察学习和收集的数据为基础，以中国药典和相关材料作为依据，同时参考已有SFDA和制药行业执行的医药设计技术规定、药品注册管理办法、医药工程设计文件质量特性和质量评定实施细则、GMP等多种设计规范。3.1.3 设计内容 (1) 文字部分：设计任务书、设计说明书。(2) 图纸部分：工艺流程框图、车间平面布置图。 3.1.4 设计原则：(1)本设计为片剂车间，在设计中严格遵照GMP和洁净厂房设计规范等标准进行设计。(2) 对设备的选择，应考虑其是否能够完成生产任务，且具有节能高效，经济方便，实用可行，符合GMP生产等优点。(3) 为保证控制区的洁净度要求，采用全封闭的空调系统。(4) 遵守防火，安全，卫生，环保，劳动保护等相关规范制度。(5) 严格质量管理制度，推行质量责任制，严格工艺设计质量。3.2 工艺流程介绍制剂的工艺流程是以保证实现处方的功能主治为目的，紧紧围绕功能主治的要求，对药物的处理原则、方法和程序所作的最基本的规定。它决定着制剂质量的优劣，也决定着该制剂大生产的可行性和经济效益。工艺流程的选择要根据药物的性质、制剂剂型以及药物的类别要求、生产可行性、生产成本等因素来决定。片剂的制备方式有三种：粉末直接压片、干颗粒压片和湿颗粒压片。粉末直接压片法具有省时节能，工艺简单，工序少，适用于湿热不稳定的药物等突出优点，但也存在粉末的流动性差，片重差异大，粉末压片容易造成裂片等弱点，致使该工艺的应用受到了一定限制。湿法制粒的颗粒具有外形美观，流动性好，耐磨性较强，压缩成形性好等优点，但对于热敏性，湿敏性，极易溶性等无了物料可采用其他方法。干法制粒压片法常用于热敏性物料，遇水易分解的药物，方法简单，省时省工，但采用干法制粒时，应注意由于高压引起的晶型转变及活性降低等问题。本次设计中，贝诺酯片制备的工艺条件是淀粉糊精制成软材,与羟丙基纤维素混合， 12目尼龙筛制湿粒,6065烘干, 12目整粒,然后与羧甲基淀粉钠、微粉硅胶混匀后压片片采用湿颗粒压片，质检,包装。根据以上原则，在符合GMP要求的条件下，本次设计中，控制工艺条件为全封闭的空调控制系统，洁净区的洁净度要求为300000级，工艺流程图附后。各主要工段的选择与设计如下：3.2.1粉碎粉碎主要是借助机械力将固体物料微粉的操作过程。起粉碎作用的机械力有冲击力（impact），压缩力（compression），研磨力（attrition 或rubbing）和剪切力（cutting 或 shear）。在药品的生产过程中，原辅料一般均需粉碎，使物料具有一定的粒度，以满足制剂生产的需要。粉碎可减小粒径，增加比表面积，这对于制剂加工操作和制剂质量有重要的意义，粉碎是药物制剂工程的一个重要单元操作，它有助于增加难溶性药物的溶出度，提高吸收和生物利用度，从而提高疗效。有助于改善药物的流动性，促进制剂中各成分的混合均匀，便于加工制成多种分计量剂型。有助于提高制剂质量。有利于药材中有效成分的提取。粉碎的方法有单独粉碎与混合粉碎，干法粉碎与湿法粉碎，低温粉碎，闭塞粉碎与自由粉碎，开路粉碎与闭路粉碎之份。本次设计中采用混合粉碎，可使粉碎与混合操作同时进行，混合粉碎还可提高粉碎效果。粉碎器械类型很多，依据粉碎原理，有机械式和气流式粉碎机之分，可根据对粉碎产物的粒度要求和其他目的选择适宜的粉碎机。3.2.2筛分筛分是将不同粒度的混合物料按粒度大小进行分离的操作。筛分法是借助筛网将物料进行分离的方法。筛分法操作简单，经济而且分级精度较高，是在医药工业中应用最广泛的分级操作之一。筛分的目的是为了获得有较均匀粒度的物料。这对药品质量以及制剂生产的顺利进行都有重要的意义。筛分的药筛按制作方法分冲眼筛、编织筛两种，因为所涉及原辅料硬度都不大，设计中选择编织筛。3.2.3混合混合就是把两种以上组分的物质均匀混合的操作。混合操作以含量均匀一致为目的。混合过程是以细微粉体为主要对象，具有粒度小，密度小，附着性、凝聚性、飞散性强等特点。混合结果影响制剂的外观质量及内在质量。合理的混合操作是保证制剂产品质量的重要措施之一。混合的机理有三种：对流混合 在机械转动下固体粒子群体产生大幅度位移时进行的总体混合。剪切混合 由于粒子群内部力的作用结果，在不同组分的区域间发生剪切作用而产生滑动面，破坏粒子群的凝聚状态而进行的局部混合。扩散混合 相邻粒子间产生无规则运动时相互交换位置而进行的局部混合。混合的影响因素有：a) 物料的粉体性质的影响。b) 设备类型的影响。c) 操作条件的影响。3.2.4制粒制粒是把粉末、熔融液、水溶液等状态下的物料经加工制成具有一定形状与大小粒状物的操作，它片剂生产中主要的流程之一，制粒作为粒子的加工过程，几乎与所有的固体制剂有关。压片前一般应将原辅料混合均匀并制成颗粒，目的是保证片剂各组分处于均匀混合状态；制成密度均一的颗粒，使有良好的流动性，以保证片剂的重量差异符合要求；合理组方，使颗粒具有良好的压缩成型性，可以压成有足够强度的片剂等。3.2.5干燥 干燥是利用热能使物料中的湿分（水分或其他溶剂）汽化，并利用气流或真空带走汽化湿分而获得干燥产品的操作。干燥除去的湿分多数为水，一般用空气作为带走湿分的气流。用于物料干燥的加热方式有：热传导，对流，热辐射，介电等，而对流加热干燥是制药过程中应用最普遍的一种，简称对流干燥。3.2.6整粒，总混制粒过程中制成的湿颗粒由于含有水分和粘性成分，在干燥过程中发生粘结成团，造成干颗粒的粒径过大，影响颗粒的流动性，从而影响压片的质量，因此要通过整粒设备使干颗粒形成粗细比较均匀且易于流动的药物颗粒。整粒要求颗粒过20目钢丝筛。3.2.7压片一般干燥过的颗粒需经过处理，颗粒在箱式干燥器干燥过程中有相互粘接而接块现象时，需经摇摆式制粒机用适宜的筛网过筛；用流化床干燥的颗粒一般无粘连成块的现象。根据需要，在干燥的颗粒中加入崩解剂、润滑剂、助流剂等混合均匀，可用V型混合设备。计算片重即可压片。片重计算方法多采用测定并求得颗粒与有关辅料混合物中的主要含量后，再求的片剂的理论片重，即片重=每片主药含量/颗粒混合物中主药的百分含量压片是用压片机将物料与适宜辅料压制加工成片状制剂的过程。压片机直接影响到制品的质和量，其结构类型很多，但其工艺过程及原理都近似。压片的方法一般有制粒压片和粉末直接压片两种。3.2.8包装包装是片剂生产中最后一道工序，是产品的重要组成部分，包括内包装、中包装、外包装、说明书等。片剂一般均应密封包装，以防潮、隔绝空气等以防止变质和保证卫生标准合格；某些对光敏感的药片，应采用避光容器。一般分为多剂量包装和单剂量包装。本设计采用单剂量包装。包装成品可有多种形状，本设计采用泡罩式包装。是用优质铝箔为背景材料，背面上可印上药品名称、用法、用量等。用聚氯乙烯制成泡罩，将片密封于泡罩内。单剂量包装方式较好，它不因在应用时启开包装而对剩余药片产生影响，并可防止片与片之间的摩擦与碰撞等。（1）内包装、外包装内包装采用铝塑包装，外包装采用纸盒及纸箱。（2）标签、说明书根据药品管理法的规定：药品包装必须按照规定贴有标签并附有说明书。标签或者说明书上必须注明药品的品名、规格、生产企业、批准文号、产品批号、主要成分、适应症、用法、用量、禁忌、不良反应和注意事项。（3）包装设计药品包装由容器和装潢两部分组成。容器涉及到选用的材料和造型。装潢主要是指标签和说明书的颜色、图案、形状及文字。从部位讲，药品包装可分为单包装、中包装、外包装。根据对乙酰氨基酚片的用法和用量，决定本次设计采用单剂量包装容器，选用泡罩式包装。是用优质铝箔为背景材料，背面上可印上药品名称、用法、用量等。12片/板，2板/小盒，每盒中含说明书一份；外包装为纸箱，1000盒/箱，每箱中含出厂合格证一张。3.2.9储存：密封、避光、阴凉，干燥保存。第四章 物料衡算物料衡算是所有工艺计算的基础，通过物料衡算可以确定选用设备的容积、台数、主要尺寸，同时可以进行热量衡算、管路尺寸计算等。4.1 物料衡算的基础物质的质量守恒定律是物料衡算的基础，即进入一个系统的全部物料必等于离开系统的全部物料，再加上过程中的损失量和在系统中的积累量。G1=G2+G3+G4式中：G1输入物料量总和；G2输出物料量总和；G3物料损失量总和；G4物料积累量总和。当系统内部积累量为零时，上式可以写为：G1=G2+G34.2 物料衡算的基准（1）对于间歇式操作过程,常采用一批原料进行计算；（2）对于连续式操作过程,可以采用单位时间产品数量或原料量为基准进行计算。物料消耗的结果应列成原材料消耗定额和消耗量表，在计算时应把原料、辅料及主要包装材料一起算入13。4.3物料衡算条件年产量：5000万片一年按300个工作日计算，每天三个班次，每班实际工作7小时。 处 方： 1100片 对乙酰氨基酚 50g 羧甲基淀粉钠 2g 可压性淀粉 6g 吐温80 47.6g 硬脂酸镁 1g 10淀粉浆 3.4g4.4 物料衡算的范围 在进行物料衡算时，经常会遇到比较复杂的计算。为了计算方便，一般要划定物料衡算范围。根据衡算目的相和对象的不同，衡算范围可以是一台设备、一套装置、一个工段、一个车间、一个工厂等。衡算范围一旦划定。即可视为一个独立的体系。凡进入体系的物料均为输入项。离开体系的物料均为输出项。本设计以一个工段为单位进行计算。4.5 原辅料的物料衡算对乙氨基酚片产量：5000万片/年日产量：50000000300=166666片班产量：1666663=55556片损耗：原辅料2% 铝塑包装材料 1% 纸盒包装材料0.5% 纸箱包装材料0.05% 设所有原辅料的纯度为99.5%颗粒收得率98% 产品总收得率98%根据贝诺酯片的处方和损耗率确定车间所需物料如下：每年的原辅料需求量：每年原辅料需求量=总年量片数每片含量收率每年原辅料需求量： 对乙酰氨基酚的量：5*107*50/1100/98%/99.5%=0.233*107=2330kg 羧甲基淀粉钠的量：5*107*2/1100/98%/99.5%=0.0009323*107g=93.2kg 可压性淀粉的量：5*107*6/1100/98%/99.5%=0.02796*107g=279.6kg 吐温80的量：5*107*47.6/1100/98%/99.5%=0.2219*107g=2219kg 硬脂酸镁的量：5*107*1/1100/98%/99.5%=0.004661527*107=46.7kg 10淀粉浆的量：5*107*3.4/1100/98%/99.5%=0.0158492*107=158.5kg每年损耗量： 对乙酰氨基酚的量：2330*0.002=4.66kg 羧甲基淀粉钠的量：93.2*0.002=0.1862kg 可压性淀粉的量：279.6*0.002=0.5592kg 吐温80的量：2219*0.002=4.438kg 硬脂酸镁的量：46.7*0.002=0.0934kg10淀粉浆的量：158.5*0.002=0.317kg每班次需求量、损耗量见物料一览表（表4-1）。名称年用量年损耗量每班次用量每班次损耗对乙酰氨基酚（kg）羧甲基淀粉钠（kg）可压性淀粉（kg）吐温80（kg）硬脂酸镁（kg）10淀粉浆（kg）233093.2279.6221946.7158.54.660.18620.55924.4380.09340.3172.590.1040.312.4660.05180.1760.005170.0002060.000620.004930.00010.00035每班次都应严格按照该班次所需达到的产量生产，以保证后一班次的工作能够顺利进行。4.6 包装材料的消耗9单剂量包装主要分为泡罩式（亦称水泡眼）包装和窄条式包装两种形式，均将片剂单个包装，使每个药片均处于密封状态，提高对产品的保护作用，也可杜绝交叉污染。 本次设计采用泡罩式包装。 泡罩式包装的底层材料（背衬材料）为无毒铝箔与聚氯乙烯的复合薄膜，形成水泡眼的材料为硬质PVC经红外加热器后在成形滚筒上形成水泡眼，片剂进入水泡眼后，即可热封成泡罩式的包装。包装规格为12片/板， 2板 /小盒 ， 1000盒/箱4.6.1铝塑包装用量铝塑包装涉及到的包装材料包括：铝箔与聚氯乙烯的复合薄膜、PVC塑料硬片。冲裁后药板尺寸为55mm76mm。铝箔与聚氯乙烯的复合薄膜及PVC塑料硬片年用量：50000000/12*55*76/99%/106=17593.75m2年损耗量：50000000/12*55*76/99%*1%/106=175.9m24.6.2中包装及外包装用量a）中包装为小纸盒，则：年用量：50000000/12/299.5 =2072917个年损耗：6.70*1070.5 =1036个b）外包装为纸箱，1000小盒/箱，则： 纸箱年用量：2072917/99.95% /1000=2083个年损耗：2072917/99.95% /10000.05 =10个每班次包材的用量与损耗量见包材消耗一览表（表4-2）。表4-2 包材消耗一览表名称年用量年损耗量每班次用量每班次损耗量PVC、铝箔（m2）小纸盒（个）纸箱（个）17593.75207291720836175.9103610 19.52303230.1951.150.01第五章 设备的选型5.1工艺设备的设计与选型5.1.1 工艺设备设计与选型的步骤 工艺设备设计与选型分两个阶段，第一阶段包括以下内容：定型机械设备和制药机械设备的选型；计量贮存容器的计算：定型化工设备的选型；确定非定型设备的形式、工艺要求、台数、主要规格。第一阶段是解决工艺过程中的技术问题，例如过滤面积、传热面积、干燥面积以及各种设备的主要规格等。设备选型应该以下步骤：首先了解所需设备的大致情况国产还是引进，使用厂家的使用情况，生产厂家的技术水平等；其次是搜集所需资料，目前国内外生产制剂设备的厂家很多，技术水平和先进程度也各不一样，要做全面比较；再次，核实与本设计所要求的是否一致；最后到设备制造厂家了解其生产条件和技术水平及售后服务等。总之，首先要考虑设备的适用性，使用能达到药品生产质量的预期要求。先进的工艺优良的产品必须有精良的设备作保证，GMP也要求使用符合其标准的设备。设备是根据我们的生产认为和设备的生产能力的对比而选定的。一般情况下，所选设备的生产能力应大于生产任务。但是不能超过很大，以免造成浪费。各工段设备选型分述如下：先进的工艺优良的产品必须有精良的设备作保证，GMP也要求使用符合其标准的设备。设备是根据我们的生产任务和设备的生产能力的对比而选定的。一般情况下，所选设备的生产能力应大于生产任务。但是不要相差很大，以免造成浪费。本设计所选设备大部分是从网上搜索、比较得出的，没有把所有参数都列出，以免增加篇幅。主要设备选择如下：5.2 粉碎、筛分设备5.2.1粉碎（1） 粉碎的目的、意义目的主要在于减小粒度，增加比表面积，其意义如下：a) 有利于提高难溶性药物的溶出度和生物利用度。b) 有利于提高制剂质量，如提高药物稳定性。c) 有利于制剂中各成分的混合均匀等。（2） 粉碎方式粉碎的方式根据被粉碎物料的性质、产品粒度的要求、粉碎设备的形式等不同条件有多种粉碎方式，即:a) 自由粉碎与闭塞粉碎；b) 循环粉碎与开路粉碎；c) 干法粉碎与湿法粉碎；d) 低温粉碎；e) 混合粉碎。在盐酸度洛西汀分散片的生产中，根据上述粉碎的原则，原辅料的粉碎采用连续、开路、干法粉碎。（3）粉碎机粉碎机类型很多，根据对粉碎产物的粒度要求和其它目的选择适宜的粉碎机。常用的典型粉碎机有球磨机、冲击式粉碎机、流能磨。其中的冲击式粉碎机对物料的作用力以冲击力为主，适用于脆性、韧性物料以及中碎、细碎、超细碎等应用广泛，具有“万能粉碎机”之称。本设计采用的即为万能粉碎机。先进的工艺优良的产品必须有精良的设备作保证，GMP也要求应用符合其标准的设备。综合考虑生产能力，功率消耗，参考设备价格及主要材质，粉碎设备我们选用江苏常州市强生药机厂生产的WF30型万能粉碎机（图5-1），主要简介如下：主要用途:本机适用于制药、化工、食品等行业的物料粉碎之用。工作原理：本机利用活动齿盘和固定齿盘间的相对运动，使被粉碎物经齿冲击、摩擦及物料彼此间冲击而获得粉碎。且按“GMP”标准设计，整机全部用不锈钢材料制造,该机已达到国际先进水平。技术参数:（见表5-1）表51 WF-30型万能粉碎机技术参数型号生产能力（kg/h）主轴转速(r/min)进料粒度(mm)粉碎细度(目)电机功率(kw)外形尺寸（长宽高mm）重量(kg)30型30-3005800612-120目5.54504501000320图51 WF-30型万能粉碎机8因为粉碎机的粉碎细度可通过筛网调节，所以，没有必要使用专门的筛分设备，如使用，可选用该厂生产的XZS-800型振动筛。工作原理：利用机械或电磁作用使筛产生振动将物料进行分离技术参数：生产能力250-350kg/h，功率1.5kw，外形尺寸9009001200mm。5.2.2 筛分筛分是将不同粒度的混合物料按粒度大小进行分离的操作。筛分法是借助筛网将物料进行分离的方法。筛分法操作简单，经济而且分级精度较高，是在医药工业中应用最广泛的分级操作之一。筛分的目的是为了获得有较均匀粒度的物料。这对药品质量以及制剂生产的顺利进行都有重要的意义。筛分的药筛按制作方法分冲眼筛、编织筛两种，因为所涉及原辅料硬度都不大，设计中选择编织筛。（1）筛孔药筛的径孔大小用筛号表示，筛子的孔径规格有药典标准和工业标准。药典选用国家标准的R40/3系列。见表5-2：表52 我国药典标准筛规格表筛号平均筛孔内径(m)120007028502933551342509.951807.661506.671255.88904.69754.1我国工业用标准筛常用“目”数表示筛号，即以每一英寸（25.4mm）长度上的筛孔数目表示，表5-3列出了部分工业筛的规格。表53 工业筛规格目数锦纶纳纶（m）镀金铁丝(m)铜丝(m)钢丝(m)141300143013751611701211127018106010961096209209549559604038044146280210210100150172170根据分散片剂的生产要求，规定原辅料粉碎后通过80目钢丝筛。（2）筛分设备筛分设备有许多种，如：摇动筛、振动筛、旋动筛、滚动筛、多用振动筛等。振动筛是利用机械或电磁作用使筛产生振动将物料进行分离的设备。本设计选用XZS-800型振动筛。5.3 混合，制粒设备混合与制粒是生产重要工序之一。大批量生产中的混合过程多采用搅拌或容器的旋转使物料进行整体和局部移动而达到混合的目的。固体的混合设备大致分为两大类，即容器旋转型和容器固定型。容器旋转型混合机包括水平圆筒型混合机、V型混合机、双锥型混合机，容器固定型混合机包括搅拌槽型混合机、锥型垂直螺旋混合机。本设计中采用V型混合机。混合设备选用江苏无锡市湖山制药机械厂生产的HV-V型V200型混合机（图3）。简介如下：主要用途：本机用于可颗粒状物料的混合；由二个不对称筒体组成，物料可作纵横方向流动，混合均匀度达99%以上；本机利用真空吸料，密闭状态下作业，内部无传动机构，洁净、卫生无死角，符合GMP要求。技术参数：（见表5-4） 表54 V型混合机技术参数型号全容积M3最大装料容积(L)长(mm)宽(mm)中心高(mm)进料口直径(mm)出料口直径(mm)回转高度(mm)回转直径(mm)简体转速(r/min)电动机功率(kw)装机重量(kg)真空抽料配用真空泵型号V2000.270201085014403001002230148081.1250W2图52 HV-V型V200型混合机制粒的目的：a) 改善流动性b) 防止各成分出现离析c) 防止粉尘飞扬及器壁上的粘附在医药中广泛应用的制粒方法可分为三大类，即湿法制粒、干法制粒、一步制粒。其中湿法制粒应用最广泛。湿法制粒是在原料粉末中加入粘合液，靠粘合剂的架桥或粘结作用使粉末聚结在一起而制备颗粒的方法。由于湿法制成的颗粒经过表面润湿，具有表面改质较好、外形美观、耐磨性较强、压缩成形性好等优点，因此，被广泛应用。流化床制粒是广为使用的一种湿法制粒方法，在流化床中，药物粉末在自下而上的气流的作用下保持悬浮的流化状态，粘合剂液体向流化层喷入使粉末聚结成颗粒。流化床制粒的特点是：在一台设备内进行混合、制粒、干燥等操作，简化工艺、节约时间、劳动强度低；制得的颗粒粒密度小、粒子强度小，但颗粒的粒度均匀、流动性、压缩成形性好。制粒选用江苏常州市华星干燥设备厂生产的FL-30型沸腾制粒机（图5-3），简介如下：适用范围：本设备适用粉状物料的混合、制粒和干燥。产品特点：本装置是以一台机械进行混合-造粒-干燥的密闭结构装置。产品的粒度能只有地改变，造粒速度极快，不损失效力及香味，形成稳定的多孔型颗粒。而且崩介度、释放度好。流动性出色。容易溶化，能够收获率极好地获得投飞性小的造粒物。 a) 所有与物料接接部件全部采用不锈钢制作。b) 采用硅橡胶充气密封圈封。c) 采用二流式喷枪可控制颗粒大小。d) 混合、造粒、干燥集中在同一密闭容器内完成，运作快速、高效，并避免粉尘飞扬、泄漏和污染。e) 本设备上顶、下底均为蝶形封头，造型美观、风阻小、无死角、易清洗、洁净，符合GMP要求。工作原理： 粉状物料投入料斗密闭容器内，由于热气流的作用，使粉末悬浮呈流化状循环流动，达到均匀混合，同时喷入雾状粘结剂润湿容器内的粉末，使粉末凝聚疏松的小颗粒，成粒的同时，由于热气流对其作高效干燥，水分不断蒸发，粉末不断凝固，此过程重复进行，形成理想的、均匀的多微孔球状颗粒在容器中一次完成混合、造粒、干燥三个工序，即简称“一步制粒”。技术参数：（见表55）表55 FL-30型沸腾制粒机技术参数项目参数型号30料斗容积(L)12-1000生产能力（Kg/小时）3-300风机功率(Kw)11风机风压(Pa)6000风机风量(m3/h)3000加热量（Kcal）60000设备尺寸（mm）外观尺寸（mm）重量（kg） A 2800 B 890 C 1600 D 720E 300 F 1000 H 1500 G 50010005502200-300022504
