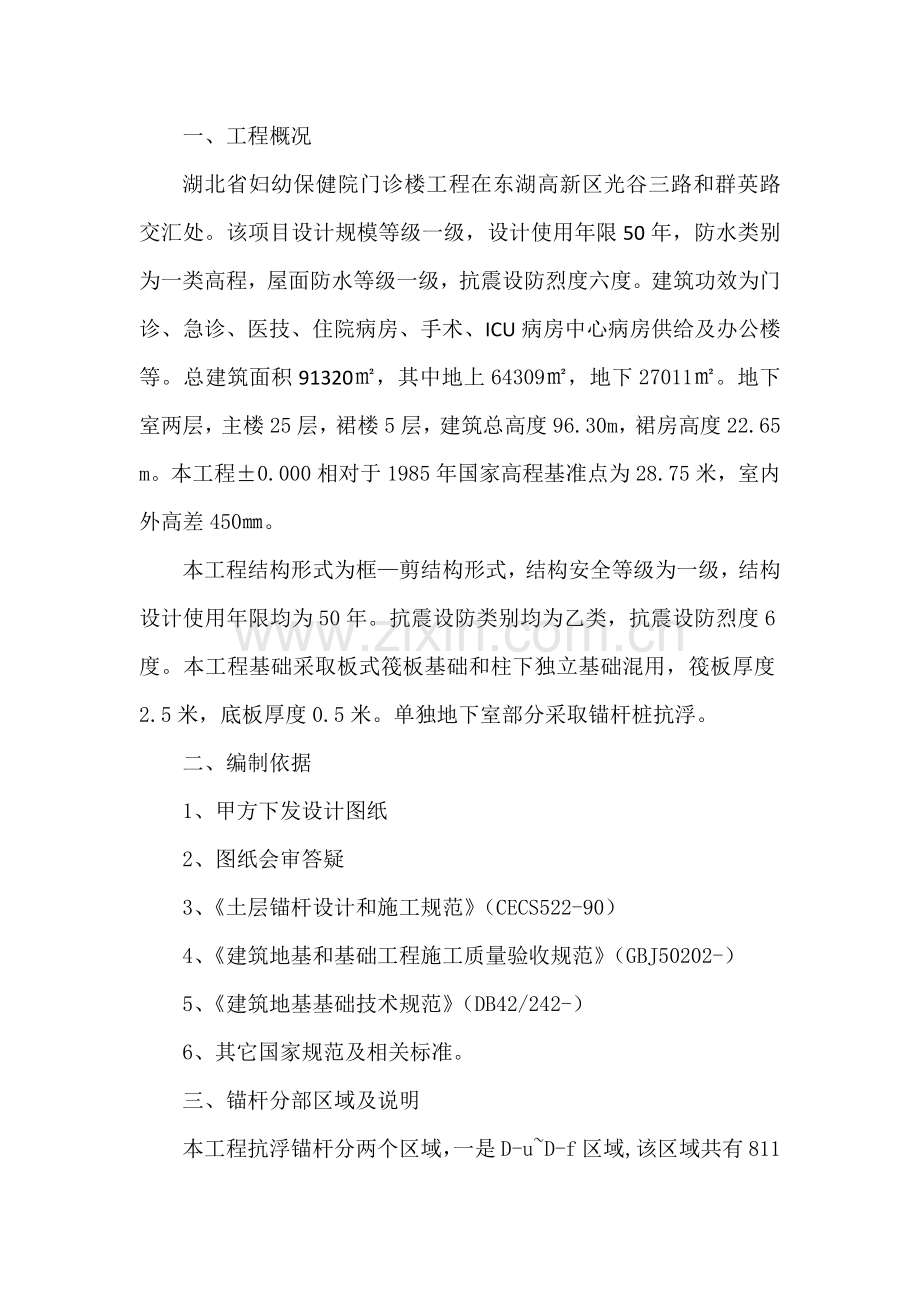

湖北省妇幼保健院门诊楼工程抗浮锚杆施工方案编 制 人： 审 核 人： 审 批 人： 编制单位：湖北民族建设集团编制时间：10月28日一、工程概况湖北省妇幼保健院门诊楼工程在东湖高新区光谷三路和群英路交汇处。该项目设计规模等级一级，设计使用年限50年，防水类别为一类高程，屋面防水等级一级，抗震设防烈度六度。建筑功效为门诊、急诊、医技、住院病房、手术、ICU病房中心病房供给及办公楼等。总建筑面积91320，其中地上64309，地下27011。地下室两层，主楼25层，裙楼5层，建筑总高度96.30m，裙房高度22.65 m。本工程0.000相对于1985年国家高程基准点为28.75米，室内外高差450。本工程结构形式为框剪结构形式，结构安全等级为一级，结构设计使用年限均为50年。抗震设防类别均为乙类，抗震设防烈度6度。本工程基础采取板式筏板基础和柱下独立基础混用，筏板厚度2.5米，底板厚度0.5米。单独地下室部分采取锚杆桩抗浮。二、编制依据1、甲方下发设计图纸2、图纸会审答疑3、土层锚杆设计和施工规范（CECS522-90）4、建筑地基和基础工程施工质量验收规范（GBJ50202-）5、建筑地基基础技术规范（DB42/242-）6、其它国家规范及相关标准。三、锚杆分部区域及说明本工程抗浮锚杆分两个区域，一是D-uD-f区域,该区域共有811根锚杆桩；二是D-AD-T区域，该区域共有946根锚杆桩。另有6根试验锚杆，每个区域三根。D-uD-f轴区域抗浮锚杆设计说明：孔径D=225钻孔灌细石砼锚杆（图纸会审变更由注浆改为灌砼），锚杆应锚入第7层中风化泥岩层内，锚入深度不应小于三米。锚杆总长度为4.5米8.5米，且大于4.5米。最终有效桩长应采取设计桩长和桩端入中风化泥岩层深度双控。锚杆抗拔承载力特征值为260KN，锚杆杆体由325组成，采取焊接或机械连接接长，置于锚杆孔中部。锚杆孔用强度等级为C30细石砼高压灌注。D-AD-T轴区域抗浮锚杆设计说明：孔径D=225钻孔灌细石砼锚杆（图纸会审变更由注浆改为灌砼），锚杆锚入第5层强风化泥岩层或第6层泥岩破碎带层时，锚杆长度大于9米，锚杆锚入第7层中风化泥岩层时，锚杆长度大于4米。锚入深度不应小于三米。锚杆抗拔承载力特征值为260KN，锚杆杆体由325组成，采取焊接或机械连接接长，置于锚杆孔中部。锚杆孔用强度等级为C30细石砼高压灌注。施工说明：锚孔定位偏差小于20，锚孔偏斜度小于5%。四 试验锚杆施工4.1试验数量依据设计要求，锚杆正式施工前，首优异行锚杆基础试验。试验锚杆数量6根。基础试验锚杆孔位由设计图纸上标明位置确定。4.2锚固体张拉龄期根据规范要求，锚杆桩灌砼强度达成设计强度90后，可进行锚杆试验，依据类似工程经验，掺加超早强剂后暂考虑3-7天养护龄期，正确时间以预留试块当日抗压强度达成要求为准。4.3试验荷载 试验采取分级加载，荷载分级不得少于8级，试验最大加载量为锚杆设计荷载2倍。4.4试验标准当出现下列情况之一时，即可终止锚杆上拔试验：（1）锚杆拔升量连续增加，且在1小时时间范围内未出现稳定迹象；位移不收敛，锚固体从岩土层中拔出或锚杆从锚固体中拔出；（2）新增加上拔力无法施加，或施加后无法使上拔力保持稳定；（3）锚杆钢筋已被拔断，或锚杆锚筋被拔出。符合上述终止条件前一级拔升荷载，即为该锚杆极限拉拔力。在最大荷载作用下未达成破坏标按时，锚杆极限拉拔力取最大荷载值为基础值。基础试验锚杆若破坏，不能作为工程锚杆，重新施工锚杆位置由设计方确定。锚杆基础试验由有资质试验室试验并出具试验汇报。试验结果报抗浮锚杆设计方校核调整。五 锚杆施工工艺锚杆标识锚杆成孔锚杆安装浇砼结束（1）锚孔标识垫层完成后，作锚孔孔位放点标识，孔位放点误差控制在1cm以内。（2）锚杆成孔锚杆锚孔采取潜孔钻机，孔径225mm，锚杆孔径误差10mm，孔深依据设计要求，孔深误差5cm，钻孔垂直度偏差5%以内。（3）锚杆制作锚杆下料采取切割机，下料长度为孔深外露长度，锚杆下料长度误差3cm。隔离居中架按设计要求焊接，点焊采取J422型焊条。（4）锚杆安装灌砼钻杆打入设计深度后，用高压气吹或水洗孔内岩屑并堆放一侧，以后下入制作好锚杆杆体，然后灌浇C30细石砼（5）质量检测1、常规送检：水泥，钢筋；2、砼试快检验：每30根锚杆需做一组试快且每组不少于6个试快；3、锚杆抗拔力检验按相关规范实施，检验数量为工程锚杆总数1%，且不少于3根，试验锚杆位置由业主、质监站、监理单位、设计单位和施工单位共同确定。六 关键施工机械及设备计划设备名称规格数量功率累计机械效率潜孔钻机3台12KW150m/天/台电焊机250型2台40KW截断机3KW1台3KW钢筋弯曲机GQ40（C）1台3KW累计58KW七 劳动力配置 拟组织54人完成施工任务，具体以下： 钻机手及配合工人 24人 辅助工 10人 钢筋工 10人砼工 10人八 施工工期锚杆共约计1757根，约计16000m，高风压钻孔效率150m/天，共3台，钻孔时间35天，安装灌砼配合钻孔当日完成。依据施工进度由北向南依次施工。九 管理组织机构项目经理：胡红良 资料员胡朝霞安全员左国磊材料员李俊测量员左文华预算员朱鑫施工员余良送生产经理：姜华项目工程师：程辉锚杆成孔班锚杆制作班安装灌砼班项目部职责按科学管理方法安排总进度计划，在总计划实施中严格实施施工网络确定工期要求，做到次序主次分明，分段并进，专业分工和各工序穿插施工标准，找正工程关键部位，对计划进行优化，选择最好施工方案，找正关键线路，方便在整体施工过程中进行控制和调整，确保总计划实施。齐抓共管，建立严格各项制度作确保。建立每日工程例会制度，利用天天下午7点钟，由项目经理组织各施工班长、自检员、安全员、测量员、材料员、后勤人员参与碰头会。汇报当日施工进度情况，将实际进度同计划进度相比较，分析原因，做出对应调整，该上机械上机械，该增加工人增加工人，然后安排部署好下一天工作计划，落实工期进度。管理人员安排夜班督促进度、检验质量。对管理人职员作纪律和工作效率制订奖罚方法，对易于核实工序，考虑人工费单价包干方法，充足调动工人主动性。协调土方和支护队伍亲密配合好，对照具体施工进度计划，进行相互调整，使施工根据计划工期进行。搞好周围关系，处理好和业主关系，搞好团结协作，发觉问题立即处理，文明施工，避免引发无须要麻烦。十 施工质量确保方法本工程质量目标是：确保施工质量，达成设计及国家相关要求要求，质量要求合格率100。设置质量检验小组锚杆制作班检验员成孔班检验员组长:程辉副组长：张景芳注浆安装班检验员（1）牢靠树立“百年大计，质量第一”见解。实施质量目标管理，以全方面质量管理为手段，根据质量工作要求和目标，分级设置各关键阶段质量控制点，制订各分项工程质量工作对策和方法，大力加强思想教育，上岗人员对质量工作必需做到思想到位，责任到位，工作到位，持证上岗。在项目管理上，要认真落实质量目标、质量管理计划，要在施工现场建立质量例会制度、质量分工序报验制度、实施作业令制度。采取现场工程技术人员随时对工程量进行检验和控制制度。（2）组织工程技术人员认真熟悉及掌握加固设计要求一切质量指标，组织学习包含该工程相关规范和验收标准，做到现场技术人员人人心中有数，个个明白无误。（3）加强工程项目标隐蔽验收制度，做好隐蔽前检验和隐蔽统计并配合建设方和质检部门做好施工监督、检验。实施分项工程质量报验制度,要求工长组织工序交接互检，同时负责对质量管理小组报验，专职质检员负责向监理报验，凡未经过核验分项工程不得进入下一道工序施工。（4）加强对进场建筑材料、配件及设备质量验收检测。各类建筑材料全部必需按要求进行检验或复验。对关键成品或半成品材料要实施封样验收制度。水泥检验进场时应检验其产品名称、代号、净含量、强度等级、生产许可证编号、厂名和地址、出厂编号、包装日期、复核重量（误差1kg）等。同一批号每200t验收1次，取样随机取20不一样部位等量样品总数不少于12kg，拌和后分成两份，一份送试验室检验，一份密封保留备校验用。配合比须增加30kg。钢材检验进场时检验标牌是否和对应钢材相符，取样按批进行，每批小于60t，带肋钢筋每种型号拉伸和弯曲试样各取2支，拉伸试样长度5d+250300mm，弯曲试样长度5d+150mm；盘圆每种型号拉伸试样取2支、弯曲试样取1支，试样长度10d+250300mm。砂子检验进场时检验颗粒粗细，注浆宜用中细砂，检验含泥量，取样相同规格每600t（或400m3）一批，取样部位均匀，取样数量100kg（含配合比用量），砂含泥率宜小于3。砼试块留置方法每30根锚杆取样1次；每组3个试件。（5）在以上确保方法顺利实施基础上，我们将使该工程达成设计和国家相关要求要求，质量合格率达成100。九 施工安全、文明确保方法设置安全文明检验小组：锚杆制作班检验员成孔班检验员组长:姜华副组长：左国磊注浆安装班检验员9.1钢筋制作制作钢筋时，场地应平整、工作台稳固，照明灯具须加网罩，设备外壳极可靠保护接零。切割机、卷扬机等作业时严禁超出机械负值能力，全部机械须专员操作，机械检修时在断电状态进行。钢筋弯曲机不得用弯曲小直径工具来弯大直径钢筋，弯曲机应在低速档弯曲25直径钢筋。9.2施工临时用电施工用电严格实施建设部部颁标准“施工现场临时用电安全技术规范”，并采取TN-S接零保护系统。 （1）线路敷设导张中负荷电池应小于许可载流量，单相线路工作零线和保护零线截面应大于相线截面50%，并须满足机械强度要求。 （2）配电箱及开关箱设置： 动力配电箱和照明配电箱应分别设置，配电箱开关箱应装设在干燥通风及常温场所。 配电箱、开关箱周围应有两人足够同时工作空间和通道，不得堆放妨碍操作维修物品，配电箱、开关箱应装设端正、牢靠、和地面距离应大于1.3m大于1.5m。 箱内工作零线应经过接线端子板连接，并和保护零线端正子板分设，箱外壳必需保护接零，箱体扎设1.5米2米防雨篷。 箱内电器必需完好，不准使用破损，不合格电器。现场配电必需实施三级配电二级保护，必需实施一机一闸，严禁一闸多用。开关箱中必需装设漏电保护器，漏电保护器应装在配电箱电源隔离开关负荷侧，漏电保护器其定额漏电动作电流应小于30毫安，额定漏电工作时间应小于0.1秒。（3）潮湿环境下照明使用安全电压（36V），对电缆接头要尤其保护，不仅用绝缘胶带缠绕密实，而且用塑料带等进行包裹。9.3其它安全注意事项（1）施工前对操作人员进行全方面细致安全技术交底，做到人人懂安全，时时注意安全。（2）施工现场必需部位设置安全警示牌。（3）严禁酒后进入现场，违者重罚。（4）进入施工现场要戴安全帽，并要求系上帽带。（5）遵守其它相关安全操作规章规程，清除一切安全隐患，杜绝安全事故发生。
