240万吨年洗精煤选煤厂项目可行性研究报告.doc

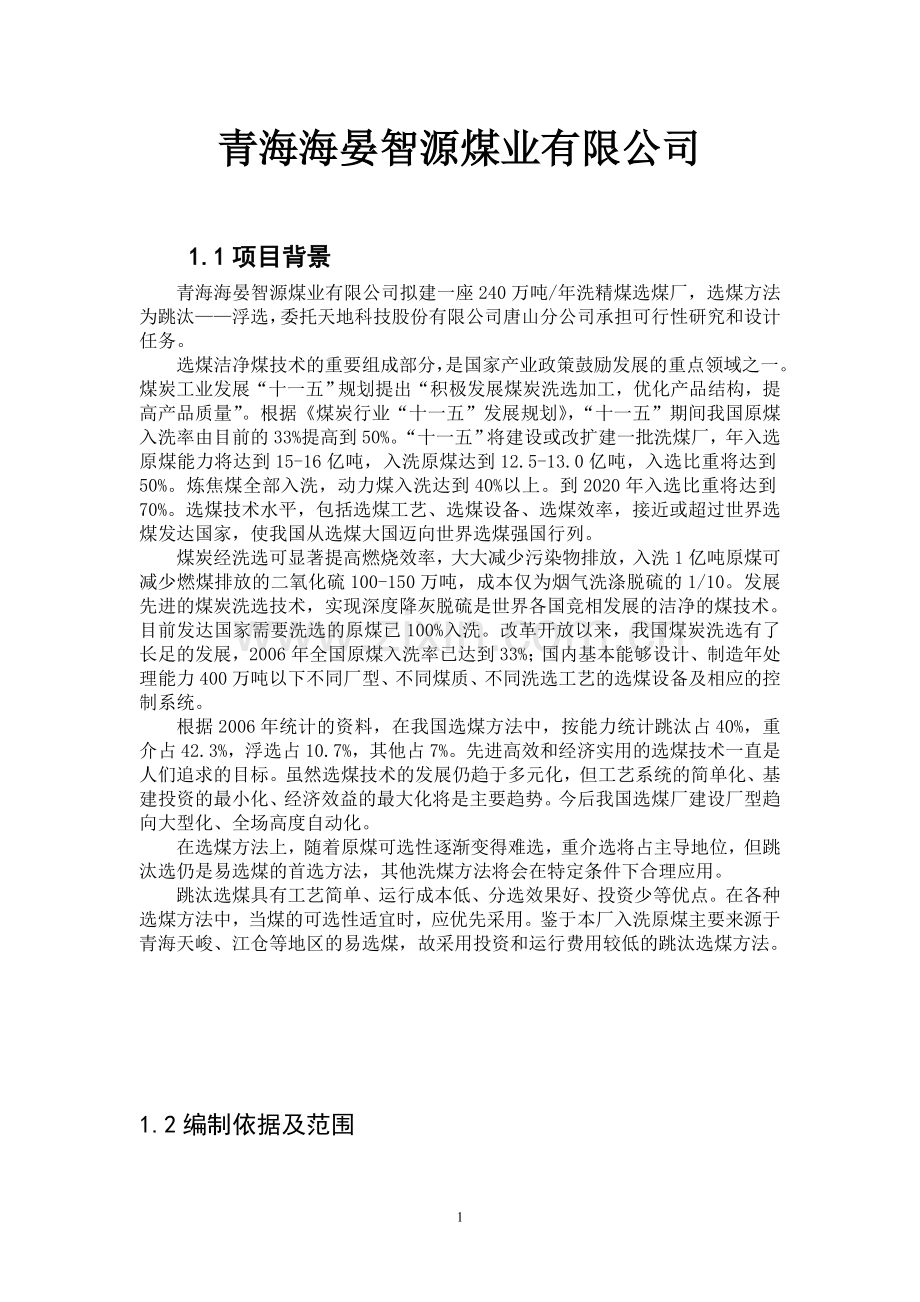

青海海晏智源煤业有限公司1.1项目背景青海海晏智源煤业有限公司拟建一座240万吨/年洗精煤选煤厂，选煤方法为跳汰浮选，委托天地科技股份有限公司唐山分公司承担可行性研究和设计任务。选煤洁净煤技术的重要组成部分，是国家产业政策鼓励发展的重点领域之一。煤炭工业发展“十一五”规划提出“积极发展煤炭洗选加工，优化产品结构，提高产品质量”。根据煤炭行业“十一五”发展规划，“十一五”期间我国原煤入洗率由目前的33%提高到50%。“十一五”将建设或改扩建一批洗煤厂，年入选原煤能力将达到15-16亿吨，入洗原煤达到12.5-13.0亿吨，入选比重将达到50%。炼焦煤全部入洗，动力煤入洗达到40%以上。到2020年入选比重将达到70%。选煤技术水平，包括选煤工艺、选煤设备、选煤效率，接近或超过世界选煤发达国家，使我国从选煤大国迈向世界选煤强国行列。煤炭经洗选可显著提高燃烧效率，大大减少污染物排放，入洗1亿吨原煤可减少燃煤排放的二氧化硫100-150万吨，成本仅为烟气洗涤脱硫的1/10。发展先进的煤炭洗选技术，实现深度降灰脱硫是世界各国竞相发展的洁净的煤技术。目前发达国家需要洗选的原煤已100%入洗。改革开放以来，我国煤炭洗选有了长足的发展，2006年全国原煤入洗率已达到33%；国内基本能够设计、制造年处理能力400万吨以下不同厂型、不同煤质、不同洗选工艺的选煤设备及相应的控制系统。根据2006年统计的资料，在我国选煤方法中，按能力统计跳汰占40%，重介占42.3%，浮选占10.7%，其他占7%。先进高效和经济实用的选煤技术一直是人们追求的目标。虽然选煤技术的发展仍趋于多元化，但工艺系统的简单化、基建投资的最小化、经济效益的最大化将是主要趋势。今后我国选煤厂建设厂型趋向大型化、全场高度自动化。在选煤方法上，随着原煤可选性逐渐变得难选，重介选将占主导地位，但跳汰选仍是易选煤的首选方法，其他洗煤方法将会在特定条件下合理应用。跳汰选煤具有工艺简单、运行成本低、分选效果好、投资少等优点。在各种选煤方法中，当煤的可选性适宜时，应优先采用。鉴于本厂入洗原煤主要来源于青海天峻、江仓等地区的易选煤，故采用投资和运行费用较低的跳汰选煤方法。1.2编制依据及范围1.2.1编制依据 1） 青海海晏智源煤业有限公司240万吨/年选煤厂工程设计委托书。 2） 参考当地选煤厂原煤特性资料和实际生产指标。 3） 选煤厂工业场地平面图及工程地质条件资料。1.2.2项目范围依据委托书要求，本项目范围包括：原煤储煤场和受煤系统；原煤准备车间；主厂房和浓缩车间；厂内生产运输及产品存储系统；供配电及集中控制系统。1.3可行性研究概要设计原则：1） 合理确定产品结构和选煤方法，充分发挥投资效益；2） 选用技术先、进工作可靠、性价比高的设备；3） 选择适合本厂的集控和监控设施；4） 工艺布置简洁顺畅，设备操作和维修方便，生产安全可靠；5） 地面布局合理、紧凑、便于施工，有利于生产；6） 重视环境保护，环保工程配套，措施落实；7） 建筑物和构筑物合理，经济实用，外形美观。1.3.1煤源及煤质 入洗原煤来自青海天峻、江仓等地区的炼焦主、配煤，铁路、公路运输。原煤灰分在10%-20%，精煤产率在60%-80%.1.3.2建设规模与工作制度选煤厂入洗能力为2.4Mt/a。根据煤炭洗选工程设计规范（GB50539-2005）,选煤厂工作制度每年工作330天，每天工作16小时计算，即每年生产时间为5280小时，每小时入洗原煤454吨。1.3.3厂址 厂址利用公司征用的青海省海晏县红河湾工业园区土地。1.3.4建厂条件 青海海晏智源煤业有限公司是位于青海省海晏县红河湾工业园区的民营股份制企业，主营洗精煤、焦炭及化工产品的生产与销售等业务，交通便利，水源、电源充足、资源丰富。1.3.5选煤工艺 采用跳汰浮选联合工艺，煤泥水直接浮选，尾煤浓缩压滤，洗水闭路循环。 精煤产品用于冶金炼焦配煤，中煤和矸石作为动力煤和沸腾炉燃料，尾煤民用或作建材原料。1.3.6经济评价洗煤厂固定资产投资估算为5000万元。其中：土建工程为2480.35万元，设备购置费1709.80万元，安装工程467.69万元，工程预备费为166.50万元，其他费用175.86万元，吨煤固定资产投资18.82元，铺底流动资金3768万元计算。设备总装机功率1954.1KW,吨煤耗电功率为5.19kwh。生产功效为49.18t/工，吨煤加工费为11.41元。此项目实施后，正常年份增加利润3089万元/年；上缴所得税后年净增收益2070万元；建设投资税后财务内部收益率为5.53%；税后投资(含3768万元铺底流动资金)回收期为7.45年(含建设期1年)。财务分析表明，本项目投资税后财务内部受益率大于行业基准收益率，从评价结果看，该项目是可行的。本项目在技术和经济方面都是可行的，建议尽早立项实施。 2选煤工艺2.1选煤厂规模与工作制度 选煤厂设计规模为原煤入洗能力为2.4Mt/a。工作制度为330天/年，16小时/天生产，日入洗原煤为7272吨，小时入洗原煤为454吨。2.2 原煤来源与产品要求入洗原煤来自青海天峻、江仓等地区的炼焦主、配煤，铁路、公路运输。原煤灰分在10%-20%，精煤产率在60%-80%.具有较好的可选性。根据生产经验，跳汰选煤方法能够满足要求。由于原料煤来源广泛，要求选煤工艺流程具有良好的适应性。产品质量要求及用途：精煤：灰分9%，水分13%,粒度50mm；作为焦化厂炼焦煤。中煤；灰分45-55%；作为动力煤。2.3原煤可选性根据委托方提供的原煤资料，入洗原煤粒度组成如表2-1，煤泥粒度如表2-2，原煤密度组成如表2-3，可选性曲线如图2-1表2-1 入洗原煤粒度组成煤样质量：37.7Kg，灰分：10.98%粒度产率灰分累计产率%累计灰分%50-25mm18.546.5218.546.5225-13mm11.0159.8629.5151.513-6mm14.8933.644.445.56-4mm7.7134.2552.1143.834-1mm21.1928.0873.339.281mm26.725.3410035.56小记10035.56表2-2 0.5-0mm煤泥粒度组成煤样质量：1066g，灰分25.07粒度产率灰分累计产率%累计灰分%0.5-0.3mm21.5323.0221.5323.020.3-0.2mm23.0924.1644.6223.610.2-0.1mm18.5924.0863.2123.750.1mm36.7927.3310025.07小记10025.07表2-3 50-0.5mm原煤密度组成密度级/gcm-3产率%灰分累 计分选密度0.1含量浮物沉物产率灰分产率灰分密度级/gcm-30.1含量1234567891.826.6782.7610030.2326.6782.7610030.23出入洗原煤粒度表2-1可见：（1）块煤少、沫煤多，尤其是-6mm粉煤占一半以上，粒度组成越细、设备处理能力越低，因此在设备选型计算时处理能力取较保守的数值。（2）随着粒度减小灰分降低，-1mm煤泥的灰分最低，说明煤易碎而矸石不易碎。（3）-1mm煤泥含量为26.7%，采用差值法计算-0.5mm煤泥数量约为18%，煤泥含量高，设计时应注意煤泥水处理系统能力要有余地。由煤泥组成表2-2可见：除-0.1mm粒度灰分稍高外，其他各粒级灰分变化并不明显，适合于浮选机分选。2.4分选方案比较根据原煤资料，产品要求和原煤的可选性，选择以下4种方案利用中国矿业大学选煤工艺计算包（商用软件），采用近似公式法分别预测产品结构，比较，分析分选效果。方案一：三段跳汰；方案二：三产品重介方案三：两段跳汰；方案四：两产品重介。个方案的参数如2-4，分选结果对比如表2-5.表2-4 分选参数表方案分选参数分选密度一段二段三段一段二段三段一、三段跳汰I=0.18I=0.2I=0.221.771.831.87二、三产品重介EP=0.05EP=0.06-1.631.88-三、两段跳汰I=0.18I=0.22-1.731.78-四、两产品重介EP=0.05-1.63-理论分选密度1.624理论产率70.94表2-5 分选效果对比方案精煤数量效率%中煤矸石产率%灰分%产率%灰分%产率%灰分%一、三段跳汰69.479.897.93.1448.327.479.96二、三产品重介70.19.7798.83.2240.5126.6882.74三、两段跳汰69.189.897.52.442.628.4278.91四、两产品重介70.19.7798.829.978.19注：表中各产品产率均为+0.5mm本级的产率，+0.55mm级占原煤的74.8根据表2-5对比分析各方案的优缺点得出：方案三为最佳方案，建设和投资生产运行费用低，生产管理和操作简便，设备维护工作量少，适合易选煤分选，并能够适应煤质在一定范围内的变化。2.5选煤方法与工艺流程根据原煤特征和产品质量要求，入洗上线为50mm，入洗原煤的粒度范围是50-0mm，可选性属于易选。通过方案比较，推荐采用跳汰-浮选联合工艺。根据煤质特征、产品要求，确定的选煤方法及选煤技术现状，以系统可靠，生产灵活、适应性强、工艺简单、运行费用低、效果好为原则，确定了选煤工艺流程如图2-2。选煤厂工艺流程由以下几个系统组成：原煤储存与受煤系统原煤准备系统主洗分选系统浮选系统煤泥水处理系统产品储运系统。 1）受煤系统：在原煤储煤场设置二个受煤坑，受煤坑上方设置240*240mm铁篦子，漏斗下安装给煤机，将原煤定量各受煤坑原煤下的胶带输送机，将原煤输送到原煤准备车间。2）原煤准备系统：进入本车间的原煤首先进行预先筛分，筛孔的尺寸为50mm。筛上50mm以上的块煤进入手选带进行检查性手选，人工拣出特大矸石和杂物，然后进入到破碎机破碎到50mm以下，与筛下的-50mm原煤混合进入主厂房的原煤缓冲仓。原煤在给如预先分级筛前在胶带机头加装除铁器以清除铁器。3）主洗分选系统：缓冲仓内原煤经链式给煤机给入跳汰分选出矸石、中煤和精煤三种产品。矸石、中煤和精煤三种产品、矸石、中煤用斗提机脱水后分别进入各自的产品缓冲仓，在由机动车运至中、矸石储存场地；跳汰机溢流经振动筛进行脱水，分级。脱水筛筛缝为0.75mm，在排料端设立筛孔为13mm的分级端，13-0.5mm沫精煤经离心机二次脱水后与+13mm块精煤混合作为最终精煤。筛下煤泥水及沫精煤离心机的离心液经缓冲池泵入旋流器-弧形筛，在脱泥、脱水后与沫精煤一起进入离心机脱水，回收粗煤泥作精煤；沫精筛筛下的水自动流入浮选预处理器（浮选机）浮选煤泥。4）浮选和煤泥水处理系统：浮选入料经预处理后进入浮选机分选，经精煤隔膜压滤机进行脱水后作为精煤产品，滤液经滤液泵直接返回浮选入料预处理器，浮选尾矿中加入絮凝剂后进入浓缩机澄清洗水，浓缩机底流泵人尾煤压滤机脱水回收尾煤，溢流作为循环水复用。压滤机滤液返回浓缩机入料。主厂房所有滴、漏、溢流水经地漏、地沟汇入集中水池，泵至浓缩机回收固体物料和洗水。5）产品储运系统：主厂房内生产出的精煤由胶带运至储煤厂，作为配焦煤，中煤和矸石进入缓冲仓由汽车运至存储场地，尾煤由胶带输送机或铲车运至煤泥存储场地。2.6流程计算2.6.1工艺流程计算 根据煤质资料、确定的选煤方法和工艺流程计算，如表2-6所示。2.6流程计算2.6. 1工艺流程计算根据煤质资料、确定的选煤方法和工艺流程进行工艺流程计算，如表2-6所示。表2-6 流程计算作业作业编号指标丫Q T/hAdMt（）w（m/h）V（m3ie跳汰选入料110000227.2728935 0064833排料精煤（溢流）2769217483147664117中煤35 261195542212001 63研石4178240.49826512005. 52固定筛预脱水入料5769217483147664117排料筛上665. 13148.03128934117筛下7117926，80250730000319. 14脱水分级入料8651314803128934117排料筛上13912. 9329399. 736 001 88筛一卜0. 75-131031 0370.539. 7318001548筛一下一0. 7511211748. 11194632382358. 18离心脱水入料12387988. 169. 7318.004697排料精煤13387988. 169.739.008. 72离心液140.000 0038253825筛卜水缓冲池入料153296749121476620771557排料底流1632967491214766207715. 57溢流170. 000 000 000 00振动弧形筛入料1832967491214766207715. 57L 11筛上197. 7617.639. 73314944081卜个寸筛卜2025205727250863058671，49浮选入料入料21252057. 2725087539179482排料222520572725087539179482浮选入料232520572725077539179482排料精矿2417.604001100013813166. 71尾矿257.6017.26600061578628. 1 1真空过滤机入料261760400110. 00138131667 -L排料精煤271760400110.00270014804338滤液280.000 0012333l L.7.)3浓缩机入料297 6017266000654926672:,排料底流;3（）7. 6017266（）0015，2！575溢流：之0000.006）9，71609下压滤机入料：B7 6017266（）（）（）,15215了5流程计算中一些关键数据的取值如下：跳汰用水量2.8m3/t;进入浮选的煤泥量占原煤25.200ro%,灰分按一0. 5mm原生煤泥灰分计算，即25.07%.其中原生煤泥量为18%,次生煤泥量占+0. 5mm粒级9%（占原煤7.2%)。虽然次生煤泥灰分一般取为+0. 5mm级原煤灰分，但在实际生产中，中煤和歼石中的煤泥灰分较高，进入浮选的煤泥灰分低于+0. 5mm级灰分，故次生煤泥灰分按原生煤泥灰分计算。为了计算方便，假设离心机离心液和压滤机滤液中不含固体颗粒，因为在工艺流程中二者均为循环物料，故该假设对计算结果没有影响。粗煤泥灰分取决于跳汰机的分选下限和粉煤可选性，其数量与跳汰机溢流精煤分级粒度密切相关。根据现有选煤厂实际情况，分级脱水筛采用0.75mm筛缝时，粗煤泥产率按占+0.5mm级10%计算，粗煤泥回收下限按0.5mm考虑，其灰分取50-0.5mm级（即跳汰精煤）的平均灰分。2.6.2产品平衡表根据委托方提供的原煤资料和设计确定的工艺流程计算，跳汰精煤产率为69.47%（占+0.5mm级），浮精产率为70%（占浮选入料），总精煤产率69.33%；中煤、研石产率分别为5.26%、 17.60%,尾煤产率为7.60。表2-7 产品平衡表见表2-70产品数量灰分水分Yt/htdIOKt/a精煤13mm129329394702215. 529. 736.000 75-13mm31 0370. 5311285337249 739. 0*0精煤泥7 7617. 63282139. 319 739 00浮精176040.016401721 1310. 002700合计69331575725210583199 801388中煤5 261195191226. 315 42 21200矸石178140.496479021 38826151200煤泥7 601726276199 1I60（）（）26.00计算原煤22727:3636361 2.（）（）0289:12. 6. 3水量平衡表表2-8 选煤厂水量平衡表 单位：m / h选煤过程中用水量水量(m3/h选煤过程中排水项目水量(m3/h）原煤带入23.92产品带水量精煤产品带水量50.78循环水主选机用水量1271.2中煤产品带水量3.26补加清水53.3研石产品带水量11小计1348.42浮选尾煤产品带水量12.1小计77.14澄清返回水浓缩机溢流水量1271.2全部用水量1348.42小计1271.2排出总水量1348.422.7主要设备选型依照煤炭洗选工程设计规范的有关规定，根据数质量的流程以及生产实践经验确定设备处理能力。设备选型的原则；（1） 所选设备的型号与台数，应与所设计厂型相匹配，尽量采用大型设备，充分估计到机组间的配合与我厂布置的紧凑，便于生产操作。（2） 所选设备的类型应适合原煤特性和产品质量要求。（3） 优先选用高效率、低能耗、成熟可靠的新产品。（4） 尽可能选用同类型、同系列的设备产品，便于检修和备件的更换。优先使用具有“兼容性”的系列设备，便于新型设备对老型设备的更换，也便于更新和改扩建。（5） 在设备选用的过程中，贯彻国家当前的技术经济政策，考虑长远计划。设备采购应考虑性能价格比，切忌一切追求低价格。不均衡系数的选取参考煤厂设计规范并结合实践经验取值如下：煤流量取1.15；中煤系统取1. 5；矸石系统取1. 5；对煤泥水系统水量取1.0。为确保选煤厂正常生产，本设计以首选高效、先进、技术含量高、操作维护方便的设备为原则，选择质量，性能达到国内一流水平的关键设备。主要设备为我国成熟的，或近年来引进消化国外技术后开发的设备，技术先进，性能稳定，备用品备件易于解决，同时，为便于售后服务和零配件购置，设备制造厂家在地域上应尽量集中，同类型设备尽可能厂家集中，在上述前提下，各生产环节尽量选用大型单机设备，以降低投资和运行费用。主要设备选型见表2-9。煤泥水系统设备按可能的最大数量选型，其它设备适当留有余地，以适应入洗原煤性质的变化。表2-9 主要设备选型表序号设备名称规格型号处理能力t/h, m/h入料量t/h, m/h不均衡系数计算入料t/h，m/h计算台数选用台数1原煤预先分级筛YK2436 29162271 152610.9012分级破碎机PF80080571 15650. 8213链式给煤机LG-36200-4002271 152611 014跳汰机SKT-24（二段）230-2902271 152611 015矸石斗式提升机T408070401 50610.916中煤斗式提升机T406028121 50180 627预脱水固定筛3400 X 18003006481 006482 218精煤脱水筛2ZK24601361001 151150.819立式离心脱水机TLL-1000A80881 151011 3210弧形筛ZH20-20-602407161 007163 0411浮选机XJM-S16800-10007951 007951 0212精煤压滤机XMZ-4005040115460.9213尾煤耙式浓缩机NJ-307006671 006671 0214尾煤压滤机XNIZ-40010171 15202 022.8 选煤工艺和主要设备特点（1）选用SKT型跳汰机作为主洗设备SKT型跳汰机一直是我国的主要选煤设备，2005年以后，又采用了多项新型专利技术。采用无背压软接触数控盖板式风阀代替了滑阀，既克服了原来盖板阀易撞击、噪音大、背压高、功耗大的缺点，又具有结构简单可靠，打开速度快，省力节能的优点；采用多空共同风阀技术，跳汰机各段脉动同步民生增强，有效保主下跳汰分层效果，同时使用阀数量减少60%；高压风集中加油净化，使气源、联体数量、维护量均减少80%;单格室漏斗型组合装配式机体，整机带载重量减少近30%,降低了厂房负荷；采用PLC可编程控制器控制系统，可对数控风阀及排料实施控制；还可根据用户要求，扩展给煤自控、灰分回控、风水自控以及与集控室的通讯等功能；采用彩色触摸屏作为人机对话接口，操作直观、易学易用、工作可靠。（2)选用XJM-S16大型浮选机作为煤泥分选设备XJM-S型浮选机是天地科技股份有限公司唐山分公司（煤科总院唐山分院）拥有自主知识产权的新型专利技术产品，被评为2007年煤炭工业于大新技术重点推广项目之一。该浮选机具有预矿化功能，省去了常规的矿浆预处理器，简化了浮选工艺、减少了占地面积；它的处理能力大、对煤质适应性强、分选粒度范围宽、功耗低、操作和维护方便，目前该系列浮选机有上千台在全国范围内应用于各种炼焦煤选煤厂。（3）采用振动弧形筛离心机联合回收粗煤泥。跳汰机溢流筛下煤泥水中含有大量的合格精煤（粗煤泥），振动弧形筛是新型高效脱泥和预脱水设备，脱泥效率高，粗煤泥不易受污染；分级粒度较精确，筛下不易跑粗。振动弧形筛与离心机配合使用，即可获得质量合格的粗煤泥（精煤），又能够防止进入浮选的煤泥水中含有过粗煤粒，并且大大节省了传统工艺的动力消耗。（4）浮选精煤采用隔膜压滤机脱水。当物料粒度组成较粗时，真空过滤机可获得良好的工作效果：处理能力大，操作简便，维护工作量小，运行可靠，备件费用低。本厂设计采用振动弧形筛作为煤泥分级设备，浮选入料粒度较粗，适于采用真空过滤机脱水。2.9工艺布置2. 9. 1总平面布置厂区大体划分为原煤储煤场、选煤生产系统、精煤储煤场、办公生活区域四个部分。选煤生产系统包括受煤坑、主厂房（跳汰、浮选与压滤车间联合建筑）、浓缩车间、胶带输送机走廊。主厂房位厂区南侧，东西向布置，煤流顺畅。精煤储煤场位于厂区东侧，办公生活区域位于厂区的西北方位（上风向）有厂区排水沟将厂区内地面水、雨水等汇集到东北侧事故水池。整个厂区布置顺畅，厂内道路通顺。从长远考虑，将来煤质可能发生变化，为了满足将来可能入洗难选煤的需要，预留了重介车间场地，并考虑了车间与原煤，浮选和煤泥水系统的衔接，总平面布置方案详见附图。2.9.2受煤坑布置受煤坑和受煤胶带机采用地下布置方一式，受煤方便。2.9. 3主厂房布置根据场地条件，采用原煤准备车间、主厂房、浮选和压滤联合建筑。主厂房长41.50m,宽16. 0m,最大高度23.60m.在主厂房内设主楼梯间、提升孔和电动葫芦，变压器和配电室设在主厂房内。主厂房内设备布置特点是：工艺流程顺畅，在主厂房内的物料运输设备无需转载，布局合理；采光好，结构紧凑而不拥挤，主要通道宽敞，设备操作和检修方便。厂房内设置主楼梯和提升孔，可方便地到达各层楼面；变压器室、配电室和集控监控室集中布置，便于连接线路；厂房内设有快浮室和制样室，生产检查方便；集控监控室（兼生产调度室）和快浮室与跳汰机和浮选机的操作台在同层平面，工作环境舒适，与主要作业场所联络迅捷。浮选机与跳汰机共用操作台，浮选机精矿自流入精矿缓冲池消泡后给入隔膜压滤机脱水，浮精转载给入总精煤皮带。过滤车间设备布置特点是：工艺流程顺畅，物料自流输送，布局合理；采光好，结构紧凑而不拥挤，主要通道宽敞，设备操作和检修方便。絮凝剂溶液制备与添加系统设在浮选机尾矿一侧，便于操作与生产管理。2.9.4浓缩车间布置浓缩机采用半地下式布置，土建投资较低；管路短、建筑体积小、投资省、运行费用低。2.9.5原煤与产品储运原煤汽车运输至原煤储煤场，容量为15万t；精煤由胶带机运至精煤储煤场，容量2万t，在主厂房内设有中煤和矸石缓冲仓，容量分别为Mt, 15t和20t,通过仓下闸由汽车运至中煤、矸石储存场地销；浮选尾煤胶带机运至尾煤场地。210生产技术检查生产技术检查是指导生产、加强生产管理，把好产品质量和数量关必不可少的环节。在选煤厂生产技术检查中，包括日常生产检查、周期性检查和定期性检查、单机检查等。在数量检查方面，对入厂原煤、选后产品外销分别计量。在质量检查方面，主要生产环节设置取样点、试验点。2.10.1数量检查入厂原煤与出厂产品称量：由量程为120t的地磅称量。入洗原煤计量：在入洗原煤皮带设有电子皮带秤，检测瞬时和累计原煤入洗量。产品计量：在总精煤胶带设有电子皮带秤，检测产品的瞬时和累计数量。2.10.2质量检查质量检查包括定期和不定期工艺系统检查、单机检查和指导生产的快速检查。采样、制样和化验按国家和行业有关标准执行。快速检查旨在指导当班岗位司机操作，保证合格的产品质量。包括：跳汰分选系统的原煤精煤、中煤和研石，浮选系统入料、浮精和尾矿。根据快灰结果调整分选作业的操作参数。3 供配电与自动化3. 1供配电选煤厂装机总容量为1954.1 KW ,其中生产时连续工作设备装机容量为1484.3KW,备用设备为7JKW,不常用设备为126.8KWo有功功率按总装机容量的70%计算，为1180.27KW（1686.10 X 70%=1180.27 )，吨煤电耗为5. 19度。选用一台1600KVA变压器。电源引自变电站的l0KV母线，经由专线通过架空线路引入选煤厂主厂房高压配电室，经变压器降至380V后，由低压配电室向各用电点供电。3.2选煤厂自动化选煤厂设计年处理能力为2.40Mt/a。主要工艺流程为采用跳汰机作为主选设备，煤泥水直接浮选，尾煤浓缩压滤。根据工艺流程，全厂自动化系统划分为以下几部分，设备集中联锁控制系统、广播调度通讯系统、工业电视监控系统、根据厂方的实际生产情况和管理需要设置的检测仪表，全厂自动化系统可以实现选煤厂设备的运行控制、状态监视、工艺参数监测及过程控制，调度通讯、视频图像及数据显示，统计记录等多项能。自动化系统的建设将使选煤厂生产与管理建立在一个具有较高自动化和信息化的基础之上，为选煤厂实现增产、高效，节能降耗提供有力保障。自动化系统具有以下特点：（1） 先进、可靠本系统是结合我公司的科研成果，选用先进PLC和仪表及传感器，保证了系统结构和产品的先进性。系统PLC采用国际知名品牌西门子公司的300系列，上位监控计算机采用双机热备方式，提高了系统的可靠性。两台监控计算机可同时并行操作不同的控制任务，且互为备用，确保系数的灵活，可靠运行。（2） 实用、灵活该系统具有灵活性、可靠的控制功能和自诊断功能，人机界面友好，并提供中文提示，使系统的操作简单、方便。（3)信息传递迅速、准确全厂自动化系统可实现各子系统间的信息迅速、准确的传递，便于管理者及时掌握现场的生产情况，为其决策管理提供准确信息，提高指挥调度效率和生产效率，使选煤厂的生产、经营和管理达到先进水平。3.2. 1设计原则和依据全厂生产及管理自动化系统的设计，充分考虑了选煤厂工艺的复杂性，综合设备的自动联锁、过程参数监测及控制、信息传输等多项功能为一体，其宗旨在于为工艺系统的高效运行提供最佳的控制平台、（1）设计原则：系统核心设备性能应可靠、技术成熟，能长期、稳定、连续运行。设备选型尽量采用进口产品。技术先进、配置合理。自动联锁、过程参数监测及控制、信息传输等多项功能在同一系统中实现。设计、选型的兼容性及可扩展性。主要设备选型接口开放，兼容第三方产品。在保证系统可靠性、先进性的同时充分考虑其经济、实用性。（2）设计依据：煤炭洗选工程设计规范选煤厂集控装置选择的技术规定煤炭工业调度信息化总体规划纲要、煤炭调度信息化装备技术规范选煤厂设备联系图3.2.2设计方案3.2.2.1集中控制系统(1)系统组成集控系统为两级分布式计算机系统，分为管理级和设备控制级。两级间通过MP I网络连接起来，构成一个有机整体。系统的集控管理层设在集控室，系统中设置2台工控机做为管理主机。集控室内设置一操作台，操作台面上放置两台19“大屏幕显示器，结合键盘、鼠标完成集控系统操作功能。完成生产设备的控制和生产过程的监视。系统的设备控制级采用西门子公司的S7-300系列可编程控制器作为系统控制主机，控制主机和PLC采用MP工的通讯方式。整个系统构成一个由MP工网络连接的分散型控制系统。（2）系统功能集中启停车 集控室操作主机设“集中”、“就地”2种运行方式。集中方式允许系统以集中联锁方式进行设备启停控制；就地方式禁止系统进行集中联锁操作。工作方式的选择及操作均在上位计算主机上采用鼠标完成。 参加集中控制的动力设备采用集中和就地两种控制方式，转换方式为就地手动选择。集控设备就地操作箱上设“集中”、“就地”2种转换方式，转换通过就地操作箱上转换开关进行。转换到集中位置时本台设备参加集中联锁控制，转换到就地方式时本台设备采用就地方式运行，闭锁关系解除。就地操作箱上转换方式的优先权高于控制室优先权。 纳入集中联锁控制的动力驱动设备，按工艺要求设置电气联锁，就地控制的设备不设置电气联锁。没有参加集中控制的动力驱动设备采用人工就地控制，设备运行状态纳入集控系统进行监视。 纳入集中控制的设备，按逆煤流方向启动，顺煤流方向停车。 集控系统由原煤准备系统、主洗系统、浮选压滤系统、煤泥水处理系统等几个部分组成。集控系统采用禁启制，既在启车前先发出脉冲预告信号，驱动设在每一层楼的声光报警装置发出预告信号。当各岗位司机听到启车预告后，如果该岗位不具备启车条件，应在预告完成之前按下禁启按钮，表示该岗位不允许启车；当集控室收到该岗位的禁启信号后，则预告完成后就可以立即启车，如预告程度停止，如果没有收到参控岗位的禁启信号，则预告完成后就可以立即启车。如在启车过程中，岗位司机发现有异常情况，可以按下禁启按钮，此时集控启车过程暂时停止，待处理完问题后继续启车。 在运行过程中，全厂任意一台设备发生故障，都能就地紧急停车，紧急停车时，从该设备点逆煤流方向所有设备均紧急联锁自动停车，集中控制室设备有紧急停止开关，用以紧急停止所有参控设备。图形显示功能利用高清晰度彩色显示器作动态图形屏幕，显示选煤厂的工艺流程、全厂设备运色、闪烁等形式显示设备运行状态，利用实时数据按容器形状的填充、趋势曲线等多种形式显示工艺参数、运行故障部位和原因。画面显示如下内容： 工艺流程选择和系统
