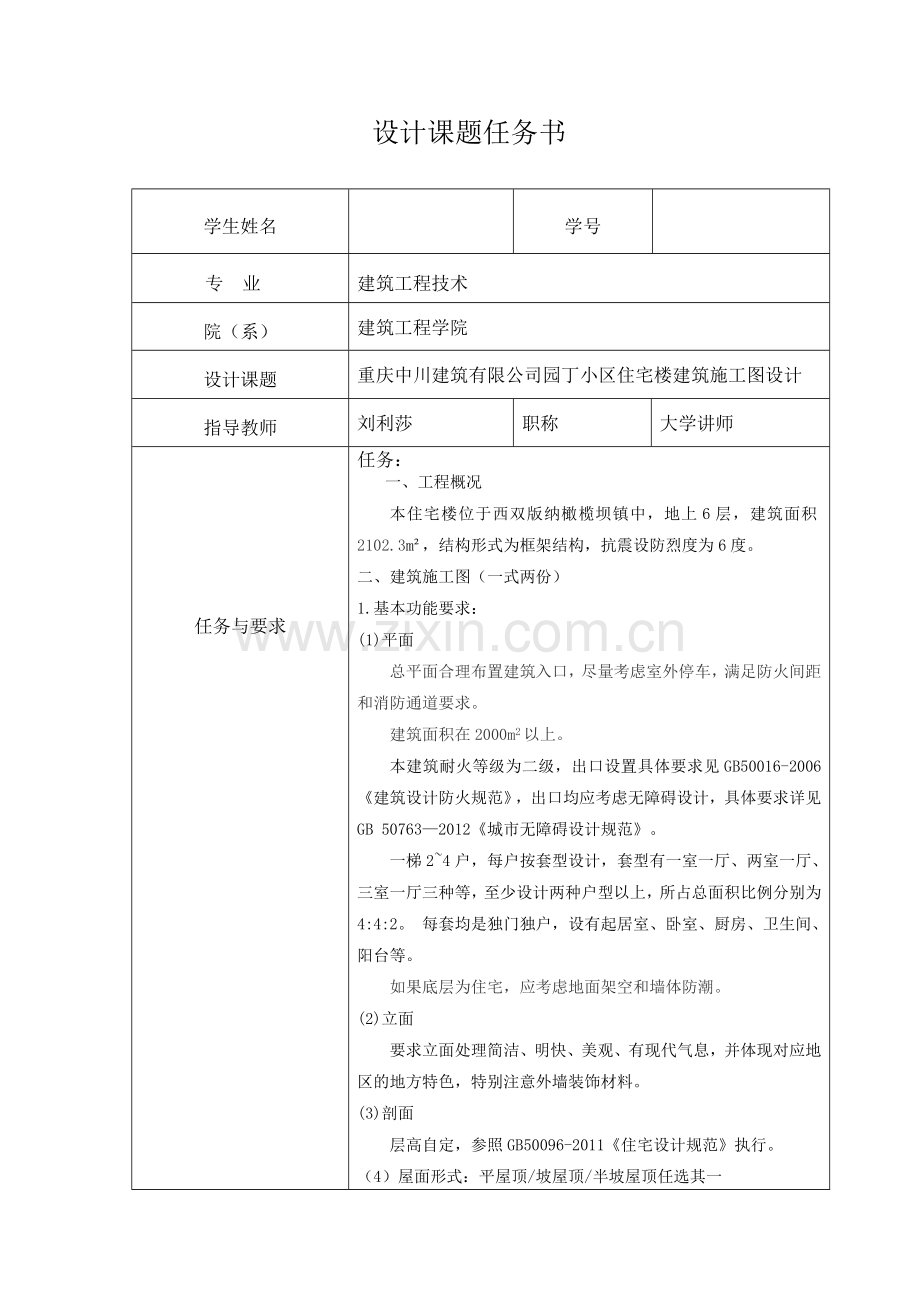

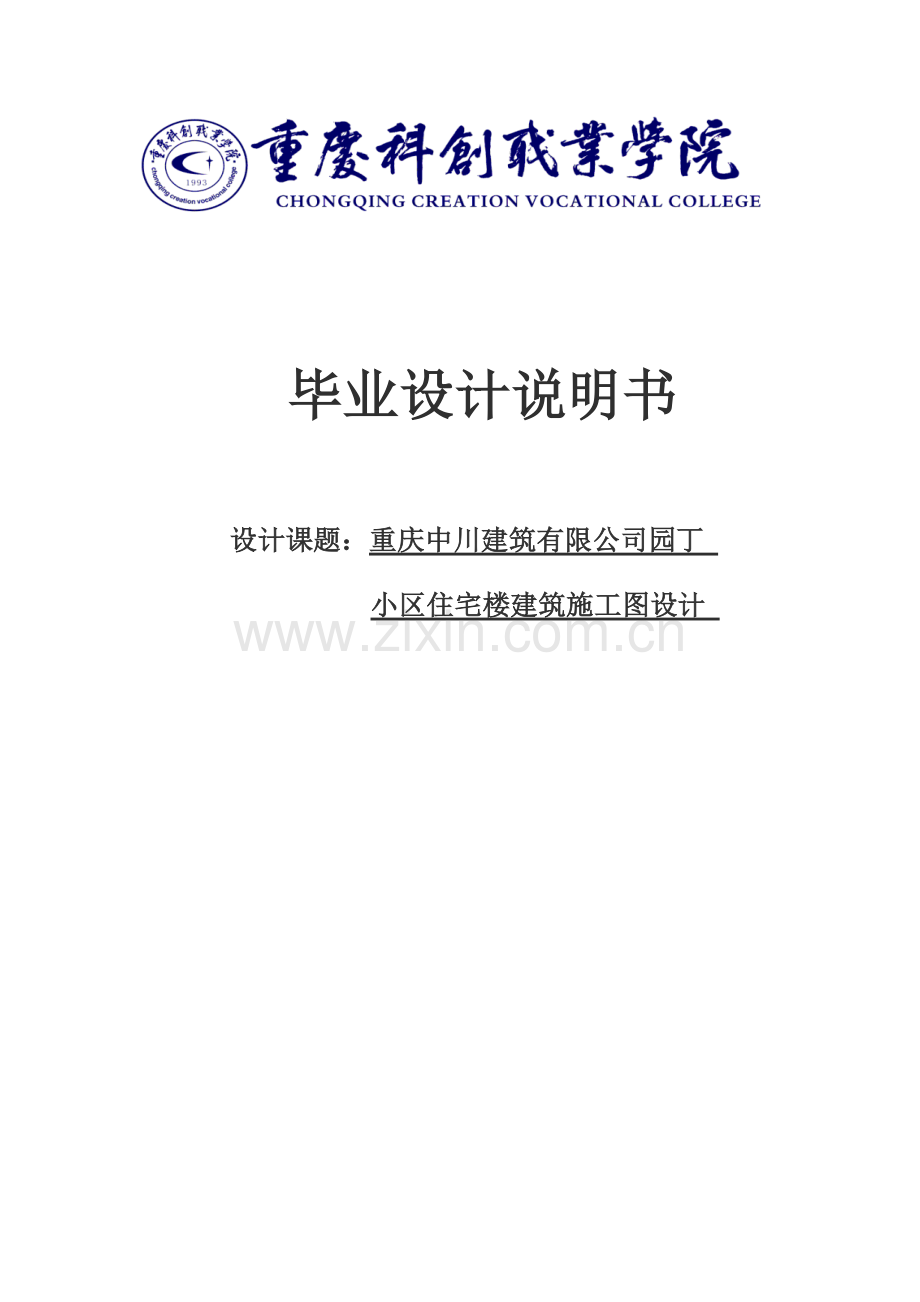

毕业设计说明书设计课题：重庆中川建筑有限公司园丁 小区住宅楼建筑施工图设计 设计课题任务书学生姓名学号专 业建筑工程技术院（系）建筑工程学院设计课题重庆中川建筑有限公司园丁小区住宅楼建筑施工图设计指导教师刘利莎职称大学讲师任务与要求任务： 一、工程概况本住宅楼位于西双版纳橄榄坝镇中，地上6层，建筑面积2102.3m，结构形式为框架结构，抗震设防烈度为6度。二、建筑施工图（一式两份）1.基本功能要求：(1)平面总平面合理布置建筑入口，尽量考虑室外停车，满足防火间距和消防通道要求。建筑面积在2000m2以上。本建筑耐火等级为二级，出口设置具体要求见GB50016-2006建筑设计防火规范，出口均应考虑无障碍设计，具体要求详见GB 507632012城市无障碍设计规范。一梯24户，每户按套型设计，套型有一室一厅、两室一厅、三室一厅三种等，至少设计两种户型以上，所占总面积比例分别为4:4:2。 每套均是独门独户，设有起居室、卧室、厨房、卫生间、阳台等。如果底层为住宅，应考虑地面架空和墙体防潮。(2)立面要求立面处理简洁、明快、美观、有现代气息，并体现对应地区的地方特色，特别注意外墙装饰材料。(3)剖面层高自定，参照GB50096-2011住宅设计规范执行。（4）屋面形式：平屋顶/坡屋顶/半坡屋顶任选其一2.应完成的工作：a建筑设计根据基本功能要求进行建筑物平、立、剖设计及部分节点设计。b建筑施工图（均为A2图幅，比例按规范自拟）(1)图纸目录及建筑装修构造一览表(2)建筑施工图设计总说明、门窗表(3)总平面图（推荐比例1:5001:2000）(3)首层平面图（推荐比例1:1001:200）标准层平面图顶层平面图屋顶平面图(4) n轴侧立面图（推荐比例1:1001:200）n轴侧立面图AX轴侧立面图XA轴侧立面图(5)楼梯详图、剖面图（推荐比例1:50）(6)结点详图：厨卫详图、外墙身(包括散水、勒脚、窗台)详图、屋面详图、女儿墙详图、栏杆详图等。（推荐比例1:20）三、论文要求：纸质文档一式两份，包含以下内容：（至少且不限于以下内容）建筑设计说明：1平面布局（例如房间的设置，通道的布置及选择等）2墙体设计（例如墙体厚度选择，材料及装修方案选择等）3门、窗设计（例如门窗尺寸及数量设计，材料的选择等）4楼梯设计（例如楼梯踏步设计，休息平台尺寸设计等）5防水工程设计（例如防水方案及材料的选择）6装饰工程设计（例如装修方案设计及材料的选择）四、参考规范GB/T50001-2010 房屋建筑制图统一标准GB50763-2012 城市无障碍设计规范 GB50016-2006 建筑设计防火规范GB/T50502-2009 建筑施工组织设计规范GB50096-2011 住宅设计规范西南11J112 墙西南11J201 刚性、柔性防水隔热屋面西南11J202 坡屋面西南11J312 楼地面西南11J412 阳台、外廊、楼梯栏杆西南11J514 隔断西南11J515 室内装修西南11J516 室外装修西南11J517 厨房、卫生间、浴室设施西南11J611 木门西南11J812 室外附属工程）完成时间段 2014年6月26日至2015年1月22日 共30周院（系）审核意见年 月 日声 明本人郑重声明：所呈交的毕业设计说明书,是在指导教师的指导下，进行独立工作取得的成果。除了文中特别加以标注引用的内容外，本说明书中不包含任何其他个人或集体已经发表或撰写过的作品成果。本人完全明确本声明的法律责任，对本说明书导致的所有问题承担全部责任。学生签名： 日 期： 年 月 日毕业设计说明注意事项1.毕业设计说明主要是针对学生们所设计的作品进行详细的阐述，包括五大部分：课题分析、调研分析、方案绘制与设计题案、课题总结、提交资料。2.课题分析。是学生对自己的作品前期的设计现状、设计背景及设计方向、设计思路、设计意图和当前社会的现状作出参照分析的一种阐述。3.调研分析。是学生对自己的作品在社会的趋势调查、处境调查、市场调查分析等做出详细的阐述。4.方案绘制与设计题案。是学生将设计定位、设计系列草图、展板图等做出说明及展示。5.课题总结。是学生通过本次设计获得结论，得到的启发，课题设计的优点与不足作出的阐述。6.提交资料。是学生完成课题设计后，需要提交的资料名称与资料内容，用于成绩评定与存档。重庆中川建筑有限公司园丁小区住宅楼建筑施工图设计【摘要】：随着人民生活水平的日益提高，应认真贯彻“适用、安全、经济、美观”的原则。本施工图纸设计是园丁小区住宅楼，层高六层：宿舍坐南朝北，其建筑面积约2102.3M2,采用框架结构,在设计过程中，主要对建筑平面进行了布置,并结合建筑、结构有关规范仔细研究其内部构造，通过这次毕业设计工作，进一步掌握了建筑设计的基本步骤和方法，为以后的工作打下了坚实的基础，达到了理论和实践相结合的目的。环境的悠美性、建筑的地域性体现住宅楼的安静、方便、舒适的特点。为现代人追求的即美观、宽敞、舒适又环境优美的栖息之地所精心打造的住宅楼。【关键词】：住宅楼设计;框架结构;内部构造Mr Nakagawa chongqing construction co, LTD. the gardener village residential building construction drawing design【Abstract】:As peoples living standard is increasing day by day, should earnestly implement the applicable, security, economic, beautiful principle. This design is the gardener village residential building construction drawings, the height of six layers: dormitory it faces north, the construction area of about 1838.4 M2, using frame structure, in the process of design, mainly on the architectural plane layout, combined with the construction, structure of the relevant specification carefully study its internal structure, through this graduation design work, further mastered the basic steps and methods of architectural design, laid a solid foundation for the following job, achieve the goal of the combination of theory and practice. This beautiful environment, building the regional embodiment of quiet, the characteristics of convenient, comfortable residential buildings. For modern people to pursue the beautiful, spacious, comfortable and beautiful environment of habitats are meticulously residential building.【KEY WORDS】：Residential building；design；frame structure目 录前 言 .01第1章 建筑设计说明. 021.1 工程概况.021.2 工程设计依据.021.3 等级说明.03第2章 设计分析. 042.1 总平面图.042.2 平面图.062.3 立面图.082.4 剖面图.092.5 5厕所、楼梯详图与大样图图.10课题总结 .13致 谢.14参考文献 .15前 言房屋是人们现实生活中所必不可少的，每个人都有自己的栖身之地，然而随着改革开放和我国经济的不断发展，人们的生活水平得到了很大的提高，因此人们对自己的住房也有了更高的要求。为了满足人们的需求，在建筑住宅楼的修建中必须考虑到美观、安全、舒适、适用、经济等问题。住宅楼的建筑设计是体现了一个城市市民的经济水平。现代式的住宅楼具有安全性、实用性、经济性、美观性等的同时必须考虑到住宅建筑的人性化服务，在内部设计上采用科学的功能分区，分别有客厅、主卧室、两个次卧室、一个书房、厨房和餐厅各一间，有卫生间两间，另有生活阳台。主卧室带有卫生间，客厅阳台面向正南，即综合考虑了住宅的方便性 、采光性等。住宅周围绿化达到百分之30以上。作为建筑设计人员，需要在创作实践中结合当地特定条件和人们的需要。创造出高品质而富有地区文化特色的建筑作品，为人你们的需求做更好的服务。第1章 建筑设计说明1.1工程概况此工程为住宅楼，修建于2014年6月，完工预计在2015年3月。建于西双版纳橄榄坝，占地面积约383.04 m，建筑面积2102.3m2，总高度约21m。建筑层数为地上六层,框架结构,设计使用年限50年.周围环境优美，四周绿草成茵，交通便捷，是幸福生活的好地方。1修建地点：云南西双版纳橄榄坝2 地形条件：平地3 建筑层数：6层。4 建筑层高：3.000m。5 结构类型：框架结构。6 每户建筑面积：85.35。7小区绿化率：不小于30%。8 内外地坪标高：-0.900m。9 居室要求：每套住宅必须有一间大居室，并要求每套住宅居室大小搭配恰当。10 辅助房间：厨房和卫生间均为每户单独使用，厨房设置洗池、案台和灶台（燃料：煤或煤气）和必要的储藏设施，卫生间设置大便器（蹲式或坐式）、浴缸或淋浴，也可根据实际情况设置洗面盆。11 图幅规格：A2，用autoCAD绘制。1.2工程设计依据1.建设单位提供的设计委托书及与我院签订的设计合同2.建设行政主管部门批准和建设单位同意的规划总平面及设计方案3.民用建筑设计通则JGJ37-874.建筑设计防火规范 GBJ16-87 5.住宅设计规范 GB50096-1999（2003年版）6.工程建设标准强制性条文（房屋建筑部分）7.国家和地方现行有关其它规范.1.3等级说明1.本工程的抗震设防烈度为：6度2.本建筑物耐火等级为：二级3.本建筑合理使用年限为：50年第2章 设计内容2.1总平面图本施工图纸设计是园丁小区住宅楼，层高六层：住宅楼为坐南朝北，其建筑面积约1838.4M2,采用框架结构,在设计过程中，主要对建筑平面进行了布置,并结合建筑、结构有关规范仔细研究其内部构造，通过这次毕业设计工作，进一步掌握了建筑设计的基本步骤和方法，为以后的工作打下了坚实的基础，达到了理论和实践相结合的目的。环境的悠美性、建筑的地域性体现住宅楼的安静、方便、舒适的特点。为现代人追求的即美观、宽敞、舒适又环境优美的栖息之地所精心打造的住宅楼。周围环境优美，四周绿草成茵，交通便捷，是幸福生活的好地方。住宅楼的建设是为了更好的服务人民，因此住宅楼的地理选位要与城市的交通及其规划，相互联系起来。住宅楼的主题建筑，内部结构要以简洁、方便于大众的设计理念为核心。使起能够更好的充分的做到服务于大众。当你走进里面的时候不会让你感觉是到自己家，一种很温馨的感觉。因此，对住宅楼的建筑设计可以从几个方面去考虑：1.从住宅楼建筑的地理位置，在这个城市之间的方位，交通，环境；2.从当地的经济，作为居民的建筑好坏，首先要考虑的就是当地人民的经济，要根据地区人民的经济收入来作为设计前的参考；3.从文化，根据地方的文化风俗，作出与地方相符，岂要与整个城市的文化氛围相容；4.其次，主体建筑内部结构要以简洁，适应性强，功能需要等全方位的考虑为中心；5.建筑物内部的安全问题也是一首要问题，住宅楼是人民居住的场所，有着大量的人流，住宅内部的防火，防盗等安全措施的解决。大门入口的中心花园设计将小区的空间和内部使用空间统一成一个高质量景观区域，同时为该小区增添了一个景观亮点，建筑两旁绿草成茵，环境优美。当建筑物被看作是城市环境的一部分时，建筑设计就不仅是简单的意义上的单体设计，单纯满足使用功能和经济技术指标等需求，也不再是设计的全部内容，建筑物应融入城市环境中而成为其中的有机组成部分，强调环境与城市对存在其中的建筑的重要性探求空间形体与内在秩序的和谐统一。不仅为人们的生活提供舒适、安全的栖身之所，同时也为城市的容貌添光曾彩。如图图2.1图3.2所示.图2.1总平面图1:500图2.2总平面图1:5002.2平面图住宅建筑最为人群的集散，生活与休息的场所，在社会经济生活中扮演着越来越重的角色，其功能合理与否将直接影响其使用效果。本工程根据功能需要和场地实际情况，作为居民等有独立使用要求的家庭分为单元式一单元四户，各户均有、主卧室、次卧、餐厅和厨房厕所等辅助设施。所有功能房间均采用用南北向布置，取得良好的通风和采光效果。墙体为200mm普通砖砌，层高为3M。每户均有一个阳台，靠南两户均有一个客厅阳台和一个生活阳台便于采光和通风。首层室内标高比室外标高高0.9m。如图图2.3所示图2.3平面图1:100 屋顶是房屋最上层覆盖的外围护结构，其主要功能是用以抵御自然界的风霜雨雪、太阳辐射、气温变化和其他外界的不利因素，以使屋顶覆盖下的空间，有一个良好的使用环境。因此，要求屋顶在构造设计上应解决防水、保温、隔热等问题。屋顶主要由屋面、支撑结构、各种形式的顶棚以及保温、隔热、隔声和放火等功能所需的各种层次和设施所组成。 屋顶为上人屋面，屋面可放置太阳能热水器及屋顶花园，做到最人性化绿色生态的原则。屋顶设计分水线坡度系数为2%便于排水，上下都设置三个排水管道接楼下阳台排水管道。屋顶墙体除楼梯墙体外设置1200mm高女儿墙。如下图图2.4所示图2.4屋顶平面图1:1002.3立面图住宅楼建筑主要以适当的尺度和协调的色调给人以强烈的视觉感觉，同时也决定和影响着其所在城市区域的艺术和美学价值。通过对场地环境的细致分析，结合住宅楼建筑的特点，我们努力寻求一种既能体现现代住宅楼建筑新颖的独特风范，有能与周边环境协调一致的建筑外型。建筑立面可以看成是由许多构件组成，如墙体、梁柱、门窗勒脚、檐口等，恰当地确定立面中这些构件的比例、尺寸，运用节奏、韵律、虚实、对比等规律，可达到体型完整，形式和内容的统一。本结构是钢筋混凝土框架，具有明快、开朗、轻巧的外观形象，不但为建筑创造了大空间的可能性，同时各种形式的空间结构也大大丰富了建筑的外部形象。本建筑根据场地和周围环境的限制，整栋建筑物采用“一”字型，结构和经济方面都容易满足。外墙刷红色、白色、紫色防水漆，勒脚做干挂花岗岩石材。出于安全、人性化和住宅楼设计规范考虑，一楼阳台设置防盗网。为住户提供良好环境。如下图图2.5图2.6所示图2.5背立面图1:100图2.6正立面图1:1002.4剖面图楼梯平面形式的选用，主要依据其使用性质和重要程度来决定。楼梯既是楼房建筑中的垂直交通枢纽，也是进行安全疏散的主要工具，为确保使用安全，楼梯的设计必须满足如下要求：1.作为主要楼梯，应与主要出入口邻近，且位置明显；同时还应避免垂直交通与水平交通在交接处拥挤、堵塞；2.楼梯间必须有良好的自然采光。3.本住宅楼采用现浇钢筋混泥土双跑楼梯，它的整体性能好、刚度大、有利于抗震、耐久和耐火性较好，而且在施工、造价和造型方面也有较多优势。如下图图2.7所示图2.7 1-1剖面图1:1002.5厕所、楼梯详图与大样图 本工程建筑设置梯步高度为150mm，梯步宽为270mm，梯间宽为2400mm，梯段宽为1150mm，梯井为100mm，平台宽度为1500mm的双跑楼梯。因大门高度为2.1M，顾设置6步0.9M台阶。室内标高为+0.000M，室外标高为-0.900M。处于采光通风考虑，休息平台设置1200mm宽1500mm高的窗户。屋顶双开门处设置150mm高混凝土门槛。如下图图2.8所示图2.8楼梯详图1:50该住宅楼卫生间置于通风条件良好的地方。每个卫生间均设有地漏，卫生间各个方向向地漏有2坡度，便于卫生间的排水。卫生间结构标高和建筑标高均比室内地坪低0.030米。 以便于卫生间不影响其他房间的使用。卫生间设置有浴缸或花洒、洗手盆、坐便器或大便池。卫生间铺防滑地板砖。卫生间门不应朝客厅餐厅方向开设。如下图图2.9所示图2.9厕所详图1:50厨房置于通风条件良好的地方。每个厨房均设有地漏，厨房各个方向向地漏有2坡度，便于厨房的排水。厨房结构标高和建筑标高均比室内地坪低0.030米。 以便于厨房不影响其他房间的使用。厨房设置烟道、煤气灶、洗菜盆和储物柜（冰箱）。煤气灶设置在靠窗户墙边，以便于安放抽油烟机。洗菜盆设置在窗户边。厨房地面铺防滑地板砖。如下图图2.10所示图2.10厨房详图1:50图3.12女儿墙为保护上人屋面人生安全和美观效果，顾设置1200mm高200mm厚女儿墙。女儿墙现浇压顶为412 200，混凝土强度为C2，女儿墙内26构造筋通长，6200 高度1/2H，虚线示构造柱内筋伸入梁内。如下图图2.11所示图2.11女儿墙大样图1:25外墙应做到隔热保温防水。墙体为普通砖砌体，墙体外刷界面砂浆，刷上界面砂浆后设置中空玻化微珠无机保温层，随后做抗裂防渗砂浆压入耐碱玻纤网格布，再做柔性腻子，最后刷防水外墙漆。以达到最好的防水保温隔热的效果。给住户提供最适宜的居住条件。如下详图图2.12所示图2.12挖墙保温大样图1:25课题总结随着我国经济的和人民生活水平的提高，以及人们对自身生存质量要求的不断提高，在住宅楼的修建时安全、舒适、耐用、更要考虑到它的美观和更多的人性化服务。由于人们的生活需求家用电器越来越多,用电负荷越来越大,设计消防系统，是非常有必要的。而论文方法三所提供的设以室内消火栓和灭火器的消防系统，是能够满足人们的这一需求的。再由于增大空间的宽敞性，生活阳台必须要做，并且阳台必须做成玻璃推拉门，增大阳台活动空间。室内墙体也要用绿色无公害环保漆漆刷。室内采用铝合金或木质门，而室外门必须采用刚性防盗门。楼顶做成上人平屋顶，以便住宅用户在楼顶养殖一些盆栽花卉等，即绿化环境，也美化整栋住宅楼。“万丈高楼平地起”,基础是建筑的主要部分,有了结构合理坚实的基础,才可以进一步设计房屋上部结构.房屋结构类型按承重构件的选用材料与制作方式,传力方法的不同而划分。在起初和老师同学的沟通使我对后来查阅资料和收集资料有很大的帮助，在整个过程中可以说,得到了老师和同学的很多帮助, 在设计的过程中，遇到的问题是不断的。前期的建筑方案由于考虑不周到，此后在指导老师的帮助下，通过参考建筑图集，建筑规范以及各种设计资料，使我的设计渐渐趋于合理。工程的设计需要综合考虑各个方面的工程因素，诸如布局的合理，安全，经济，美观，还要兼顾施工的方便，是一个综合性系统性的工程，因而要求我们分别从建筑，结构等不同角度去思考问题。通过本次设计，掌握了结构设计的内容、步骤、和方法，全面了解了设计的全过程；培养了正确、熟练的确定结构方案、结构设计计算、构造处理及绘制结构施工图的能力；培养了正确、熟练运用规范、手册、标准图集及参考书的能力；通过实际工程训练，建立功能设计、施工、经济全面协调的思想，我真正体会到了一名建筑工程人员所肩负的责任，作为一名即将毕业的大学生，只有认认真真的，踏踏实实地从最基本的小事做起，才可能真正的做好事。这也是这些时间来最大的收获和感触。致 谢在整个毕业设计制作的过程中我们遇到过很多的困难，制作过程复杂且是一个反复的过程,从任务书的下达到开始查资料,到分析题目,方案的立意,创作及最终的成果。尤其是在后期的更改中得到了老师和同学的很多帮助。感谢我的辅导员，他一直督促和关心每位同学的毕业设计进展，同时也在精神上给了同学们极大的鼓舞，使我们坚持到底完成毕业设计。 感谢我的指导老师，这片论文的每个实验细节和每个数据，都离不开您的细心指导。而您宽容的心态和孜孜不倦的态度，帮助我顺利的完成了这次毕业设计。 感谢我的室友和班里的学友们，我们共同进步，相互协商，互相帮助，共同讨论用一颗对知识求知若渴的心态，共同努力下终于完成了设计。 在论文即将完成之际，我要忠心的对你们说声“谢谢”。参考文献1李必瑜, 建筑构造M, 北京中国建筑工业出版社,2000(87-89页).2何斌、陈锦昌、陈帜坤, 建筑制图C, 高等教育出版社,2005.3房屋建筑制图统一标准SGB/T50001-2001，2005.4民用建筑设计通则SJGJ37-875建筑设计防火规范 SGB50016-20066住宅设计规范 SGB50096-2011（2003年版）7城市无障碍设计规范 GB50763-20128建筑施工组织设计规范 GB/T50502-200915
