新版数控加工工艺与编程考试试题模板.doc

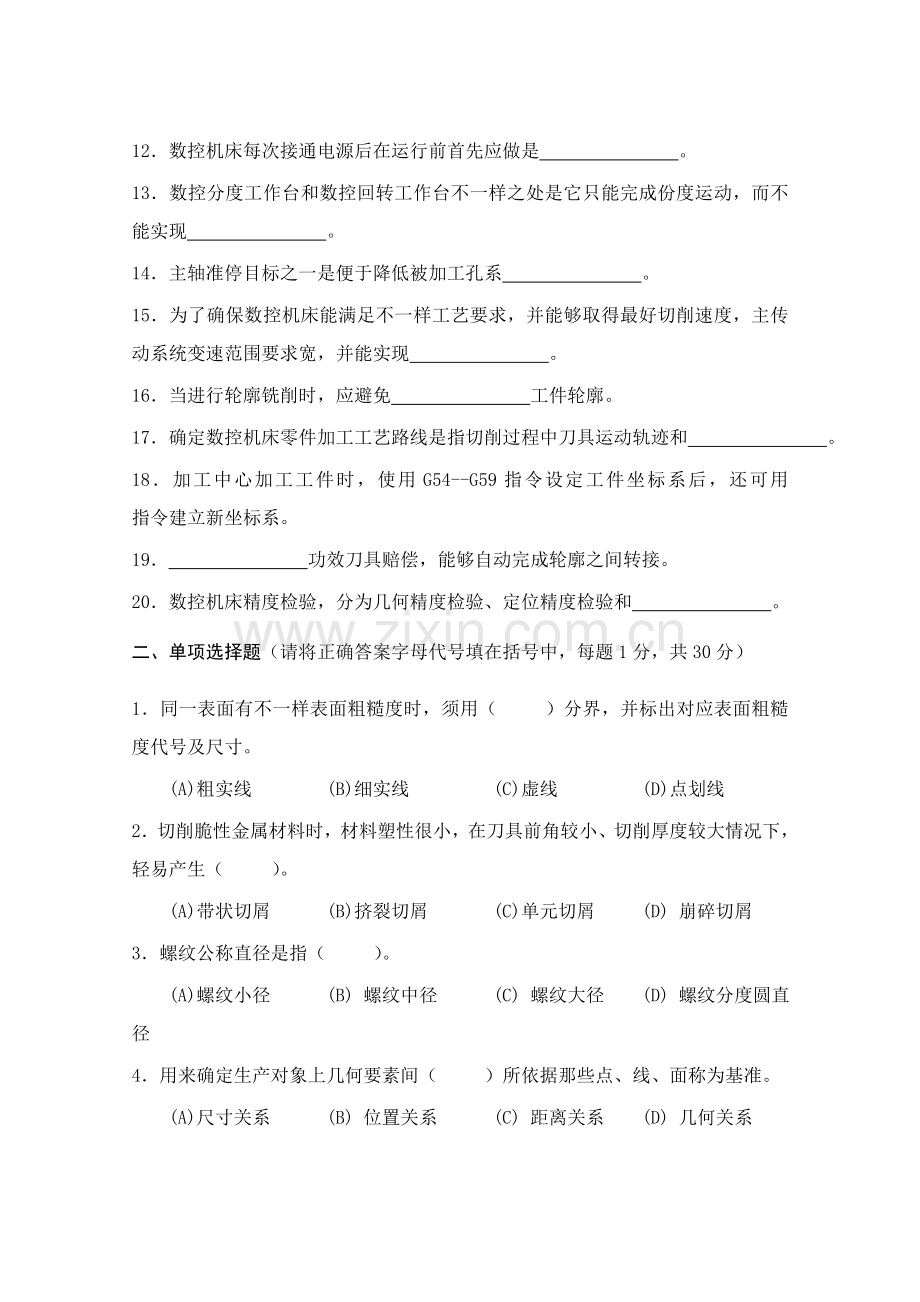

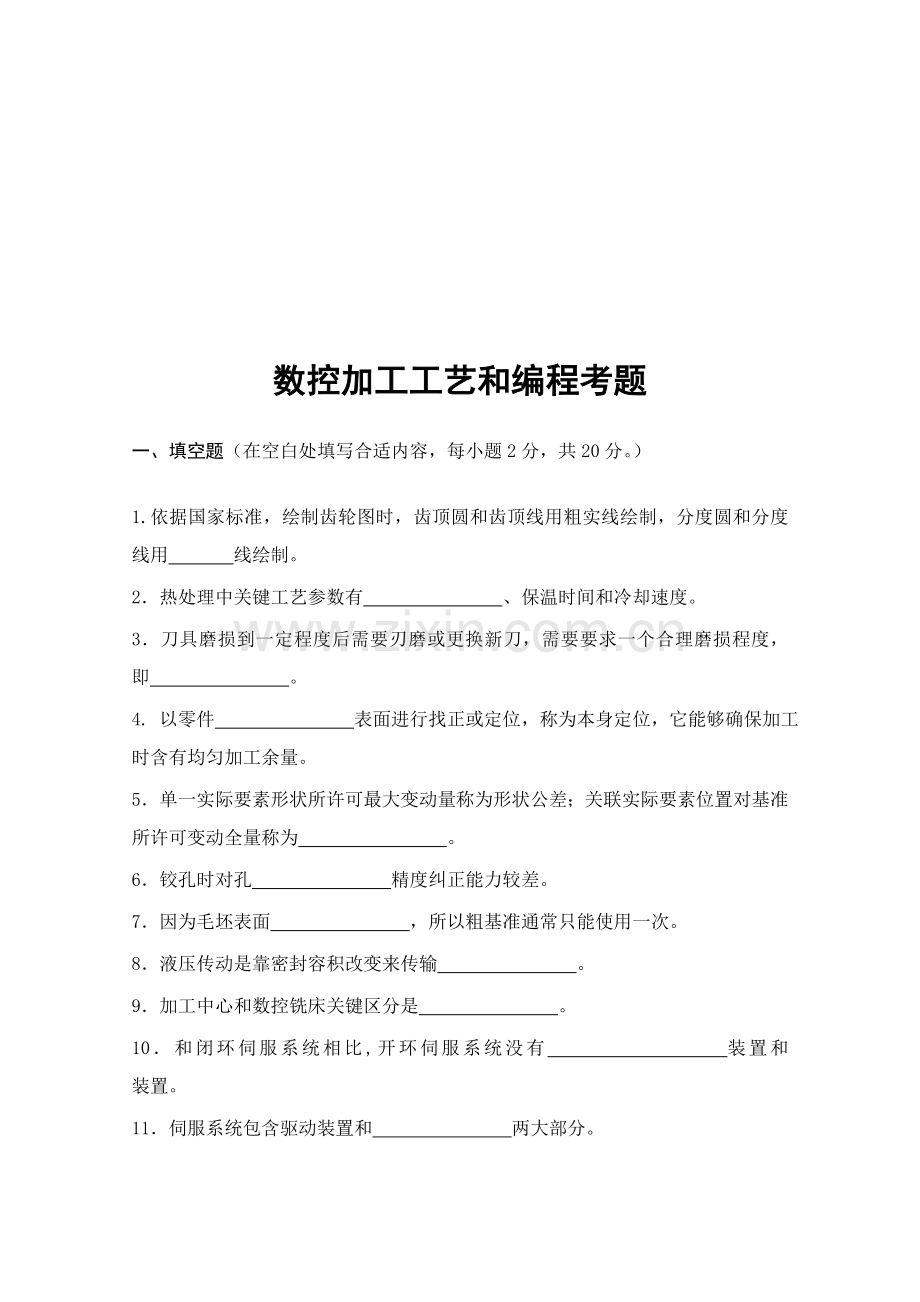

数控加工工艺和编程考题一、填空题（在空白处填写合适内容，每小题2分，共20分。）1.依据国家标准，绘制齿轮图时，齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用 线绘制。2热处理中关键工艺参数有 、保温时间和冷却速度。3刀具磨损到一定程度后需要刃磨或更换新刀，需要要求一个合理磨损程度，即 。4. 以零件 表面进行找正或定位，称为本身定位，它能够确保加工时含有均匀加工余量。5单一实际要素形状所许可最大变动量称为形状公差；关联实际要素位置对基准所许可变动全量称为 。6铰孔时对孔 精度纠正能力较差。7因为毛坯表面 ，所以粗基准通常只能使用一次。8液压传动是靠密封容积改变来传输 。9加工中心和数控铣床关键区分是 。10和闭环伺服系统相比,开环伺服系统没有 装置和 装置。11伺服系统包含驱动装置和 两大部分。12数控机床每次接通电源后在运行前首先应做是 。13数控分度工作台和数控回转工作台不一样之处是它只能完成份度运动，而不能实现 。14主轴准停目标之一是便于降低被加工孔系 。15为了确保数控机床能满足不一样工艺要求，并能够取得最好切削速度，主传动系统变速范围要求宽，并能实现 。16当进行轮廓铣削时，应避免 工件轮廓。17确定数控机床零件加工工艺路线是指切削过程中刀具运动轨迹和 。18加工中心加工工件时，使用G54-G59指令设定工件坐标系后，还可用 指令建立新坐标系。 19 功效刀具赔偿，能够自动完成轮廓之间转接。20数控机床精度检验，分为几何精度检验、定位精度检验和 。二、单项选择题（请将正确答案字母代号填在括号中，每题1分，共30分）1同一表面有不一样表面粗糙度时，须用（ ）分界，并标出对应表面粗糙度代号及尺寸。(A)粗实线 (B)细实线 (C)虚线 (D)点划线2切削脆性金属材料时，材料塑性很小，在刀具前角较小、切削厚度较大情况下，轻易产生（ ）。(A)带状切屑 (B)挤裂切屑 (C)单元切屑 (D) 崩碎切屑3螺纹公称直径是指（ ）。(A)螺纹小径 (B) 螺纹中径 (C) 螺纹大径 (D) 螺纹分度圆直径4用来确定生产对象上几何要素间（ ）所依据那些点、线、面称为基准。(A)尺寸关系 (B) 位置关系 (C) 距离关系 (D) 几何关系5在标准中心距条件下，（ ）。(A)节圆和分度圆分离 (B) 节圆和分度圆重合 (C) 啮合角大于齿形角 (D) 啮合角小于齿形角6用于制造低速、手动工具，如锉刀、手用锯条等应选择刀具材料为（ ）。(A)合金工具钢 (B)碳素工具钢 (C)高速工具钢 (D) 硬质合金7液压传动中，能将压力转换为驱动工作部件机械能能量转换元件是（ ）。(A)动力元件 (B)实施元件 (C)控制元件 (D) 辅助元件8电气控制原理图中各电器元件日常位置是指（ ）情况下位置。(A)正常工作 (B) 任意 (C) 通电 (D) 未通电9当工件以平面定位时，下面误差基础上能够忽略不计是（ ）。(A)基准位移误差 (B) 基准不重合误差 (C) 定位误差 (D) 夹紧误差10为减小工件淬火后脆性，降低内应力，对工件应采取热处理是（ ）。(A)退火 (B)正火 (C)回火 (D)渗碳11调压回路关键液压元件是（ ）。(A)减压阀 (B)溢流阀 (C)节流阀 (D) 换向阀12若电动机在开启时发出“嗡嗡”声，其可能原因是（ ）。(A)电流过大 (B)轴承损坏 (C)接触器故障 (D) 热继电器动作13数控机床加工调试中碰到问题想停机应先停止（ ）。(A) 冷却液 (B) 主运动 (C) 进给运动 (D) 辅助运动14数控机床进给系统减小运动件摩擦阻力和动静摩擦力之差，是为了提升数控机床进给系统（ ）。(A) 传动精度 (B) 运动精度和刚度 (C)快速响应性能和运动精度 (D) 传动精度和刚度15全闭环进给伺服系统数控机床，其定位精度关键取决于（ ）。 (A)伺服单元 B检测装置精度 C机床传动机构精度 D控制系统16影响卧式加工中心调头镗二孔不一样轴度关键原因是（ ）。(A) 机床几何精度 (B) 机床定位精度 (C) 机床切削精度 (D)转台分度精度17实施下列程序轨迹图形是（ ）。G90 G00 X200.0 Y40.0G03 X140.0 Y100.0 I-60.0 F300(A)半径为R601/4圆 (B) 半径为R601/2圆 (C) 直径为R601/4圆 (D) 直径为R601/2圆18数控系统所要求最小设定单位就是（ ）。(A) 数控机床运动精度 (B) 机床加工精度 (C) 脉冲当量 (D) 数控机床传动精度19在“机床锁定”方法下，进行自动运行，（ ）功效被锁定。 (A) 进给 (B) 刀架转位 (C) 主轴 (D) 冷却20在加工中心上铣一个圆形零件(内轮廓),假如使用铣刀直径比原来小2mm,则加工后圆形直径()。(A) 小2mm (B) 小1mm (C) 大2mm (D) 大1mm21位置检测元件从检测方法来分可分为（ ）。(A)绝对测量和相对测量 (B) 直接测量和间接测量 (C) 接触测量和非接触测量 (D)主动测量和被动测量22G17、G18、G19指令可用来选择（ ）平面。(A) 直线插补 (B) 曲线插补 (C) 刀具半径赔偿 (D) 刀具长度赔偿23（ ）数控机床只许可在各个自然坐标轴上移动，在运动过程中进行加工。(A)点位控制 (B) 点位直线控制 (C) 轮廓控制 (D)开环控制24编程人员在数控编程和加工时使用坐标系是( )。(A)右手直角笛卡尔坐标系 (B)机床坐标系 (C)工件坐标系 (D)参考坐标系25在编制加工中心程序时应正确选择（ ）位置，要避免刀具交换时碰工件或夹具。(A) 对刀点 (B) 换刀点 (C) 零点 (D)参考点26旋转型检测元件有旋转变压器、脉冲编码器和（ ）。(A) 感应同时器 (B) 光栅尺 (C) 激光干涉仪 (D) 测速发电机27加工变斜角零件变斜角面应选择（ ）。(A) 面铣刀 (B) 成形铣刀 (C) 鼓形铣刀 (D) 立铣刀28数控机床加工位置精度高孔系零件时最好采取（ ）。(A) 依次定位 (B) 同向定位 (C) 切向进刀 (D) 先粗后精29数控机床加工调试中碰到问题想停机应先停止（ ）。(A) 冷却液 (B) 主运动 (C) 辅助运动 (D) 进给运动30常见CNC控制系统插补算法可分为脉冲增量插补和（ ）。(A) 数据采样插补 (B)数字积分插补 (C)逐点比较插补 (D)硬件插补 三、判定题（下列判定正确请打“”，错误打“”，每小题1分，共30分）1.硬质合金是一个耐磨性好，耐热性高，抗弯强度和冲击韧性全部较高一个刀具材料。（ ）2过盈配合结合零件加工时表面粗糙度应该选小为好。（ ）3对于同时含有加工表面和不加工表面工件，为了确保加工表面和不加工表面之间位置要求，应选择加工表面为粗基准。（ ）4螺旋夹紧装置优点是在夹紧和松开工件时比较省时省力。（ ）5液压系统输出功率就是液压缸等实施元件工作功率。（ ）6热继电器是一个利用电磁或机械原理或电子技术来延迟触头动作时间自动控制电器。（ ）7一件产品生产时间定额，是完成这个零件各个工序时间定额总和。（ ）8用量规检验工件，只能判定实际被测要素合格是否，而不能取得被测要素实际尺寸和形位误差具体数值。（ ）9因为高温合金材料切削温度较高，所以，最好采取耐高温YT30硬质合金作铣刀材料。（ ）10定位误差是指工件定位时，被加工表面工序基准在沿工序尺寸方向上最大可能变动范围。（ ）11积屑瘤产生在精加工时要设法避免，但对粗加工有一定好处。（ ）12气动动行元件就是将压力能转换为机械能装置。（ ）13数控机床按控制系统特点可分为开环、闭环和半闭环系统。（ ）14直线控制特点只许可在机床各个自然坐标轴上移动，在运动过程中进行加工。（ ）15全闭环数控机床定位精度关键取决于检测装置精度。（ ）16不一样结构布局数控机床有不一样运动方法，但不管何种形式，编程时全部认为工件相对于刀具运动。（ ）17因为数控加工零件尺寸一致性好，所以数控机床加工零件均采取完全交换性进行装配。（ ）18刀具赔偿功效包含刀补建立、刀补实施和刀补取消三个阶段。（ ）19主轴上刀具松不开原因之一可能是系统压力不足。( )20数控铣床加工时保持工件切削点线速度不变功效称为恒线速度控制。（ ）21加工中心通电后手动回参考点时，若某轴在回零前已在零位，这时此轴可无须再手动回零。( )22主轴准停三种实现方法是机械、磁感应开关、编码器方法。（ ）23对于孔系加工要注意安排加工次序，安排适当可避免反向间隙影响位置精度。（ ）24轮廓加工中，在靠近拐角处应合适降低切削速度，以克服“超程”或“欠程”现象。（ ）25数控机床进给传动机构中采取滚珠丝杠原因关键是为了提升丝杠精度。（ ）26.自动换刀装置形式有回转刀架换刀、更换主轴换刀、更换主轴箱换刀、带刀库自动换刀系统。（ ）27数控机床反向间隙可用赔偿来消除，所以对顺铣无显著影响。（ ）28数控机床因其加工自动化程度高，所以除了刀具进给运动外，对于零件装夹、刀具更换、切屑排除均需自动完成。（ ）29插补运动实际插补轨迹一直不可能和理想轨迹完全相同。（ ）30插补法加工圆周时，如椭圆度和坐标轴成45，则表示系统增益不一致。( )四、简答题（每小题5分，共20分）1何谓周铣？何谓端铣？试比较这两种铣削方法关键优缺点。2箱体零件为何通常选择装配基准作为加工时定位精基准？3简述数控机床加工特点。4什么是对刀点和换刀点？加工中心对刀点和换刀点通常应设置在何处？标准答案一、填空题：1点划 2. 最高加热温度 3. 刀具磨钝标准 4. 待加工 5. 位置公差 6. 位置 7.反复定位精度差 8. 运动 9. 有没有自动换刀系统 10. 位置反馈、速度反馈 11. 实施机构 12. 机床各坐标轴回参考点 13. 圆周进给运动 14. 尺寸分散度 15. 无级变速 16. 法向切入和法向退出 17. 运动方向 18. G92 19. C 20. 切削精度检验二、单项选择题1.B 2.D 3.C 4.D 5.B 6.B 7.B 8.D 9.A 10.C 11.B 12.A 13.C 14.C 15.B 16.B 17.A 18.C 19.A 20.A 21.B 22.C 23.B 24.C 25.B 26.D 27.C 28.B 29.D 30.A三、判定题1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15.16. 17. 18. 19. 20. 21 22 23 24 25 26 27282930四、简答题1答：周铣是利用分布在铣刀圆柱面上切削刃来形成平面（或表面）铣削方法。端铣是利用分布在铣刀端面上切削刃来形成平面铣削方法。端铣和周铣相比，其优点是：刀轴比较短，铣刀直径比较大，工作时同时参与切削刀齿较多，铣削时比较平稳，铣削用量可合适增大，切削刃磨损比较慢，能一次铣出较宽平面。缺点是：一次铣削深度通常不及周铣。在相同铣削用量条件下，通常端铣比周铣取得表面粗糙度值要大。评分标准：第一问、第二问各1分，答对得全分，答错不得分；第三问题3分，回复全方面得全分，回复不全方面酌情扣分。2答：这么选择不仅符合基准重合标准，而且符合基准统一标准。这时可降低定位误差，同时可避免因基准转换而带来安装误差，有利于确保各加工表面间相互位置精度。亦可降低夹具设计和制造工作量。评分标准：答对5项得全分，答错或少答一项扣1分3答：工序集中 加工精度高 对加工对象适应性强 自动化程度高，劳动强度低 生产效率高 经济效益良好评分标准：答对5项得全分，答错或少答一项扣1分4答：对刀点是工件在机床上定位（或找正）装夹后，用于确定工件坐标系在机床坐标系中位置基准点。换刀点是为了确保换刀时刀具和工件或机床不发生碰撞，换刀时使刀具快速运动到一个指定点。加工中心对刀点通常应选在工件坐标系原点上，这么有利于确保对刀精度，降低对刀误差；通常换刀点应设在工件或夹具外部，对加工中心而言，换刀点往往是固定点。评分标准：第一问3分，答对得全分，答错不得分，回复不全方面扣1分。 第二问2分，意思答对得全分，答错不得分，回复不全方面扣1分。
