2号机高中压缸汽封型式改造建设投资可行性研究报告.doc

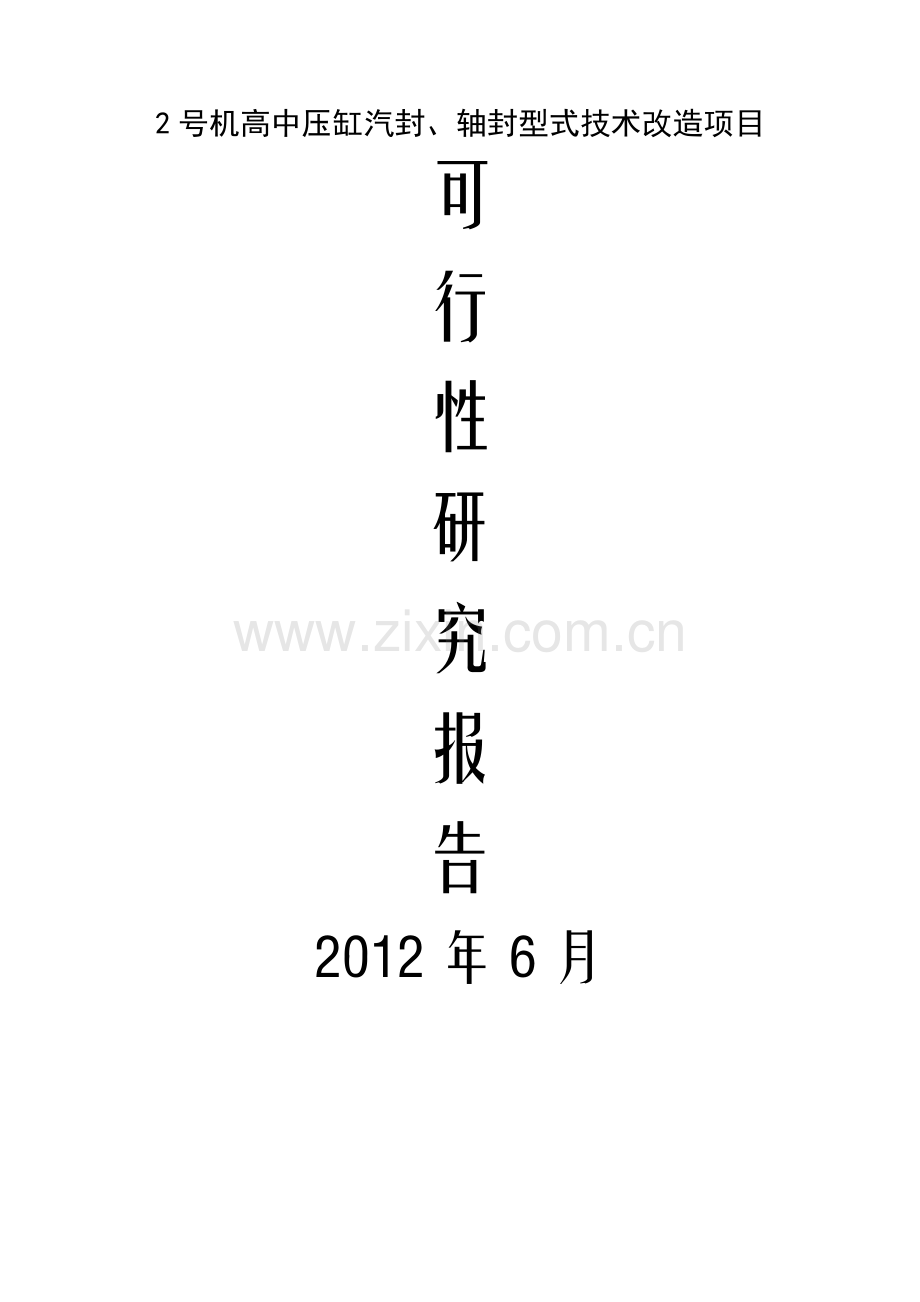

2号机高中压缸汽封、轴封型式技术改造项目可行性研究报告2012年6月一、前言：（一）项目名称：2号机高中压缸汽封、轴封型式改造（二）项目性质：技改项目（三）可研编制人：纪克亮（四）项目负责部门：设备部（五）项目负责人：纪克亮二、项目提出的背景及改造的必要性：（一）承担可行性研究的单位：大唐渭河热电厂设备部（二）项目提出的背景：2011年7月西安热工院对我厂两台机组进行了节能诊断，经诊断后分析结果确认，1号机组轴封热耗率46.7 kJ/(kWh)，影响煤耗1.74 g/(kWh)；2号机组轴封热耗率56.6kJ/(kWh)，影响煤耗2.12 g/(kWh)；热工院建议对高中压缸轴封进行改造。（三）进行技术改造的必要性：热工院诊断1号和2号汽轮机诊断试验结果表明：两台汽轮机高中压缸间轴封漏汽量占再热蒸汽流量的份额分别为4.6%和5.3%，均高于设计值（1.1%）较多。通过计算可知，1号和2号汽轮机由于高中压缸间轴封间隙过大，分别使发电煤耗上升约1.7g/(kWh)和2.1g/(kWh)。我厂1号和2号汽轮机的高中压缸间轴封漏汽量在同类型合缸机组中属较差水平，有改善的空间。（四）调查研究的主要依据、过程及结论：目前汽封及轴封市场较大，型式多样，为保证机组经济运行，结合大唐陕西公司内部电厂改造经验，户县二厂哈汽73B机组高中压缸采用布莱登汽封，低压缸采用蜂窝式汽封，经改造后两台机组热耗率均有不同程度的下降。（五）原系统或设备的基本情况：渭河热电厂汽轮机为哈尔滨汽轮机厂有限公司制造73D型机组，该机组单抽供热机组，整缸汽封采用梳齿式及迷宫式相结合的型式。1拟进行改造的系统或设备的基本情况说明：高中压缸改造为布莱登式汽封，该汽封又称“0间隙”汽封，汽封间隙靠周向弹簧及作用在汽封背弧的气压进行调整，在机组运行初期，汽封间隙因背弧气压较低，弹簧张开，将汽封间隙增大，便于机组启动时安全运行，不易造成动静碰磨，振动过大，在高负荷下，因背弧压力增大，压缩周向弹簧，从而使得汽封间隙减小，实现泄漏量减小。低压缸采用蜂窝式汽封，增加汽封块厚度，并在汽封块表面焊接蜂窝状密封带，增大气流阻力，从而实现减少级间漏气。2系统或设备简述：渭河热电厂汽轮机为哈尔滨汽轮机厂有限公司制造73D型机组，该机组单抽供热机组，整缸汽封采用梳齿式及迷宫式相结合的型式。目前供电煤耗328 g/(kWh)左右，热耗值8100 kJ/(kWh)左右，较设计值偏大200kJ/(kWh)左右。3铭牌：CN300/200-16.7-535/5354制造商：哈尔滨汽轮机厂有限公司5投产日期：2010.096技术状况及其他有关技术参数：7运行简历：2010年9月6日投产运行至今8主要历史状况等：运行情况良好，经济性偏差大。（六）存在的主要问题：1缺陷情况的历史记录和叙述：非缺陷。2影响人身和设备安全的问题：无3影响设备可靠性的问题：无4系统配置与偏差：无5环境保护的问题：无6节能降耗、提高经济性：根据目前已投运的引进型300MW亚临界机组性能考核试验的结果来看，高中压缸间轴封漏汽量分布在设计值的26倍，同型机组之间差距较大，可见安装质量是导致漏汽量增大的主要原因。渭河热电厂1号和2号汽轮机的高中压缸间轴封漏汽量在同类型合缸机组中属较差水平，有改善的空间。7改善劳动环境和条件等：无（七）需要通过技术改造解决哪些问题：1、需要结合实际论证汽封改造的型式2、需要论证汽封改造后如何确保改造后实际的煤耗下降值。三、方案论证：（一）改造方案描述；高中压缸改造为布莱登式汽封，该汽封又称“0间隙”汽封，汽封间隙靠周向弹簧及作用在汽封背弧的气压进行调整，在机组运行初期，汽封间隙因背弧气压较低，弹簧张开，将汽封间隙增大，便于机组启动时安全运行，不易造成动静碰磨，振动过大，在高负荷下，因背弧压力增大，压缩周向弹簧，从而使得汽封间隙减小，实现泄漏量减小。低压缸采用蜂窝式汽封，增加汽封块厚度，并在汽封块表面焊接蜂窝状密封带，增大气流阻力，从而实现减少级间漏气。（二）改造后预期达到的效果；每台机组热耗值不高于设计值100 kJ/(kWh)。设计值为THA工况7837 kJ/(kWh)（三）应从全部可能的设计方案中，提出23个最适合的可选方案(或建议方案)；可考察现目前汽封型式，如刷式汽封、蜂窝汽封及布莱登汽封。（四）施工方案、过渡方案；施工方案由生产厂家制定，业主审核，结合机组A级大修配合更换。过渡方案无（五）是否需要停机停炉或结合机组大、小修等；需A级检修（六）从技术、经济、效果等方面论证其实施可行性、合理性、存在问题和解决办法；不存在技术问题。（七）要求定量、准确地对其性能指标、投资费用、效益、投资回报作出综合比较；依据目前两台机组性能实验结果。假设每台机组降低热耗为制造厂设计值偏大100 kJ/(kWh)，则1台机组平均降低热耗130 kJ/(kWh),折合为标准煤发热量为4.2g/(kWh),按照全年负荷率70%，利用小时5000小时计算，全年节约煤耗2*300000*5000*4.2=12600吨每吨标准煤按照500元计算：12600*500=630万元。（八）提出推荐方案。四、项目规模和主要内容：（一）项目方案及内容综述（不超过40个字）；依据陕西公司安生部确定汽封改造型式结果，利用A级检修机会对机组汽封进行改造。（二）工程计划开竣工时间；2012年机组A级检修。（三）项目范围；单台机组：高中压缸、低压缸汽封整体更换。（四）项目的主要设备材料构成；主要材料：汽封块。主要设备：高压假轴一套，低压假轴一套，汽封背弧加工设备一套。（五）地址选择及地理位置、路径及方案；无（六）改造后系统布置的变化；无（七）性能和有关参数及必要的图纸；无（八）环境保护措施、治理方案和回收情况，对环境保护的评价；无（九）对劳动定员和技术水平的要求及培训情况；高级工3人，中级工5人。现场安装培训（十）主要设备制造（订货）周期；合同签订后一个月（十一）调研、可研、初设、设计、招标、订货、开工、工程各施工步骤(包括拆除、土建、安装等) 、试验、调试、试运行、竣工验收等整个项目的时间进程计划安排；无（十二）对灰场工程、构筑物及一般土建工程，应注意气象、水文、地质、地形、地下物等资料的收集和叙述。无五、工程实施条件：（一）工程项目有关征地、占地、施工临时用地、拆迁、赔偿等外部条件的落实情况；无（二）设计、施工单位的选择；待确定汽封型式后招标（三）工程施工周期；45天（四）设备制造周期；2个月（五）勘测设计周期；无（六）资金来源等的落实情况；申请技改费用（七）有关规划、消防、征地、搬迁等的落实情况；无（八）需要停机停炉等计划的落实情况；需机组A级检修（九）进口设备是否具备采购条件；无（十）主要设备及材料的采购是否采用招议标方式进行；招标（十一）主要设备及材料采购的被招标对象（制造商）的选择；依据招标结果确定（十二）其他外部条件是否具备。需加工假轴。六、投资估算表及设备、材料明细表：（一）投资估算表； 单台机：高中压汽封24级，隔热套汽封6圈，采用布莱登汽封约300万（含厂家指导安装费用及设计费用），低压缸蜂窝式汽封12级，约160万，两根假轴加工制造及运输费用70万元，背弧加工装置1套约10万.（二）设计费；无（三）调试费；无（四）设备费；包含（五）施工费（其中人工费）；包含（六）主材料费；包含（七）工程总投资；两台机组1000万（八）设备、材料明细表（见本附件附表）。七、经济效益分析：（一）对于提高系统和本单位综合生产能力与经济效益的计算分析，包括节能降损、提高效益、降低成本、增加利润等；依据目前两台机组性能实验结果。假设每台机组降低热耗为制造厂设计值偏大100 kJ/(kWh)，则1台机组平均降低热耗130 kJ/(kWh),折合为标准煤发热量为4.2g/(kWh),按照全年负荷率70%，利用小时5000小时计算，全年节约煤耗2*300000*5000*4.2=12600吨每吨标准煤按照500元计算：12600*500=630万元。结论：每年可降低成本630万元（二）对投资回报等指标的分析计算。按照投资1000万元计算，1年半即可收回投资。八、评价结论：（一）运用各种数据，从安全、技术、经济、财务等方面，论述工程项目的可行性和存在问题；无（二）对改进前后安全生产情况、经济运行情况、社会环境影响等方面的对比分析。包括：节能降耗方面、提高安全性、提高可靠性等；对环境的影响；经济效益；社会效益等。无九、项目单位上报意见：同意附表：设备、材料明细表1设备 单位：万元序号名 称(规格型号)数量单 价总 价1高中压汽封（布莱登）24级2隔热套汽封（布莱登）6圈低压缸蜂窝式12级12级高中压轴封12圈低压轴封12圈合计3002 主材 单位：万元序号名 称(规格型号)数量单 价总 价1高中压假轴352低压假轴453汽封背弧加工机10合计803 辅材 单位：万元序号名 称(规格型号)数量单 价总 价12合计4 土建部分 单位：万元序号名 称数量单 价总 价12合计附件2： 200 年技术改造项目和资金计划申请表（Excel文件） 单位（全称）： 数额单位：万元序 号项 目 名 称措 施 内 容工程起止年限工程总投资累计安排投资200 年计划资金备 注合计公司结转贷款其它主管生产领导： 项目归口部门负责人： 项目负责人： 制表日期：200 年 月 日附件3： 200 年技术改造项目工程竣工决算表（Excel文件）建设单位施工单位工程名称批准计划资金形成固定资产决算/计划比值批准概算调整前调整后竣工决算财务支出明细分类1.设备1.设备2.建筑2.材料其中：材料3.人工工资人工4.机械台班机械5.施工管理3.安装6.计划利润其中：材料7.税金人工8.其他机械4.其它施工管理计划利润税金其它总 计主管生产领导：财务部门负责人：项目归口部门负责人：审计部门负责人：项目负责人：填报日期：年 月 日附件4： 200 年第 季度技术改造项目投资分类及完成情况表（Excel文件）建设单位：措施方案及内容JSGZ-JH-WC-TJ表项目名称：数额单位：万元起止年限：项目编号：批准文件：备 注序号项目内容工 程 总投资累计安排投资当年计划资金累 计当 年合 计公司结转贷款其它财务支出投资完成财务支出投资完成12345678910111213142一、按项目性质分类3重点技改（100万）4一般技改（30100万）5自行掌握资金6其中：零购设备7其中：工程项目8二、按生产流程分类9汽机(水轮机)10锅 炉11电 气12热 控13化 学14燃 料15除 灰16通 讯17公 用18其 它19三、按机组编号分类20#121#222#323#424#525#626 #727#828公 用29其 它30四、按计划进度分类31基层掌握资金32质保金33机组大修提前定货34结转项目35新开项目36五、按检修机组分类37大修机组38小修机组39非检修机组40公 用41其 它42六、按资金构成分类43设备44材料45人工工资46机械台班47施工管理48计划利润49税金50其它51七、按完成情况分类52未进行53已订货54已安装55已投运56已转资产57八、按采购方式分类58采用招标59采用非招标60九、本年新增固定资产61生产性62非生产性63十、按建设企业分类64电厂（公司）65电厂检修公司66电厂实业公司67其它（系统内）公司68其它（系统外）公司69十一、按建设性质分类70新 建71扩 建72改 建73恢复工程74非生产75十二、按用途分类76提高可靠性77提高安全性78提高经济性79提高环保水平80提高管理水平81综合治理82非生产83十三、按概预算 构成分类84建 筑85安 装86设备、工器具购置87其中：用于更新设备88其 它89十四、按管理分类1.2.3.4.5.6.7.8.9.10.11.90设备改造12.13.14.15.16.17.18.19.20.21.22.91安评23.24.25.26.27.28.29.30.31.32.33.92二十五项反措34.35.36.37.38.39.40.41.42.43.44.93降非停45.46.47.48.49.50.51.52.53.54.55.94节能56.57.58.59.60.61.62.63.64.65.66.95环保主管生产领导： 项目归口部门负责人： 填表人： 制表日期：200 年 月 日
