800TD菜籽预处理及压榨车间工艺流程设计(完成版).doc

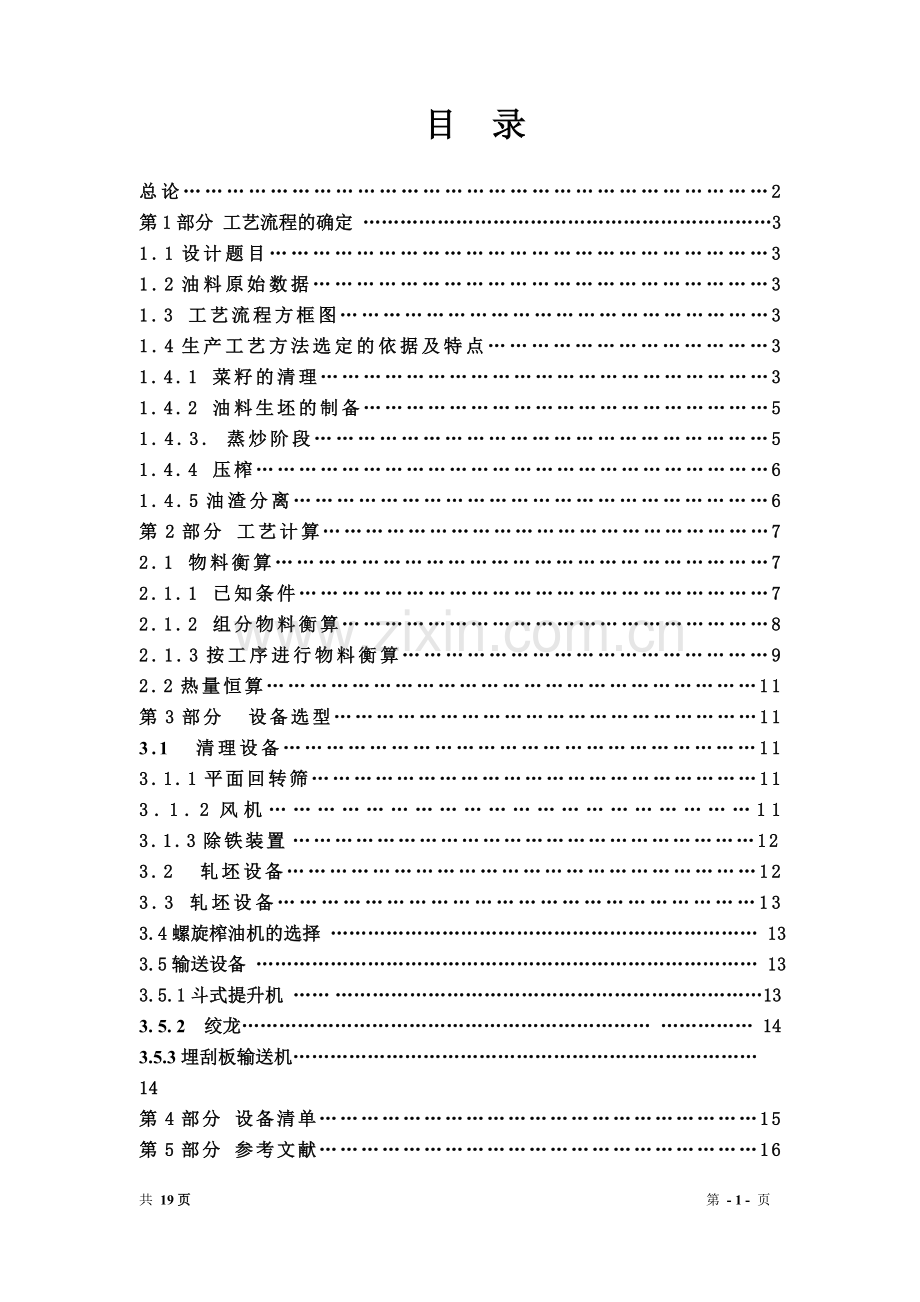

武汉工业学院油脂制取工艺学课程工艺设计说明书设计题目： 800TD菜籽预处理及压榨车间工艺流程设计 姓 名_袁作忠_学 号_ 060107601_院 (系)_食品学院_专 业_ 油脂及植物蛋白工程_指导教师_罗质_2010年 1 月 5 日目 录总论2第1部分 工艺流程的确定 3 1.1设计题目31.2油料原始数据31.3 工艺流程方框图31.4生产工艺方法选定的依据及特点31.4.1 菜籽的清理31.4.2 油料生坯的制备51.4.3. 蒸炒阶段51.4.4 压榨61.4.5油渣分离6第2部分 工艺计算72.1 物料衡算72.1.1 已知条件72.1.2 组分物料衡算82.1.3按工序进行物料衡算92.2热量恒算11第3部分 设备选型113.1 清理设备113.1.1平面回转筛113.1.2风机113.1.3除铁装置123.2 轧坯设备123.3 轧坯设备133.4螺旋榨油机的选择 133.5输送设备 133.5.1斗式提升机 133. 5. 2 绞龙 143.5.3埋刮板输送机 14第4部分 设备清单15第5部分 参考文献16设计总结17总 论在世界主要油料产量中，油菜籽产量仅次于大豆位居第二。在我国，油菜籽主产区在长江中下游地区，以湖北、安徽、四川、重庆等省份的国产优质油菜籽优势发展我国的油菜籽加工业。在我国，以加工油菜籽为原料的干吨以上的企业主要分布在湖北利沙、重庆、安徽芜湖和浙江新市等地，而在陕西、青海、云南、贵州等省区分布着一些日处理200-300吨的加工企业。这些加工企业以国内民营企业为主。我国油菜籽加工主要建在油料产区。成熟的油菜籽多为球形或近似球形的小颗粒，其直径为1.27一2.05 mm。油菜籽由种皮和胚两部分组成，胚乳已退化。胚是油菜籽的主要组成部分，有两片发达的子叶，呈黄色，子叶内含有丰富的脂肪和蛋白质。在子叶外部可看到胚乳的遗迹。油脂、蛋白质、维生素及微量元素等营养物质主要集中在两片子叶内。油菜籽由种皮和胚两部分组成，双子叶无胚乳。种皮约占整个籽粒重量的14%-20%。菜籽中绝大部分的芥子碱、色素、植酸、单宁等抗营养物质主要存在于种皮中。油菜籽的胚部有发达的子叶，子叶内含有丰富的脂肪和蛋白质，在子叶外部可看到胚乳的遗迹。种皮根据品种的不同分为淡黄、深黄、淡红、红褐和黑紫等颜色，有浮浅网纹，黑色籽的网纹比较明显。种皮占油菜籽总含量的14%一20%，厚度在26一28 m之间，种皮和子叶结合紧密，较难去除。种皮含有30%以上的粗纤维，油菜籽中绝大部分的芥子碱和色素以及部分植酸和单宁等抗营养物质也存在于种皮中，因此种皮是影响菜籽饼粕蛋白饲用的主要因素，更是限制进一步开发菜籽食用蛋白的关键. 油菜籽属于高油分的软油料类，油菜籽细胞的细胞壁的显微结构与其他油料有明显不同。油菜籽散体的密度、摩擦因数、弹性模量和泊松比以及渗透性和吸附性等物理特性对油料的输送和压榨均有直接或间接的影响。根据油菜籽的这些固有特性，选择适宜的预处理方法和压榨工艺对改善油脂的提取效率具有实际意义。值得注意的是，无论是冷榨还是热榨，油菜籽在压榨前进行水分调节对油菜籽散体的物理特性有明显改变，有利于油脂的提取。本设计项目为800T/D菜籽预处理及榨油车间工艺流程设计，菜籽经清理后直接脱皮、轧坯，轧坯后进入蒸炒锅蒸炒，最后进行预榨。第1部分 工艺流程的确定1.1设计题目800T/D菜籽坯预处理及榨油车间工艺流程设计1.2油料原始数据菜籽：含油率：40% 含杂率：清理前：6%，清理后：0.50% 清理损耗：1.50% 水分：8%10% 饼中残油：15%17%1.3 工艺流程图工艺流程图详见下图所示： 轻杂 大杂 油料（菜籽）风选筛选磁选并肩泥的清选脱皮轧坯 重杂 小杂 铁杂蒸炒压榨预炸饼浸出1.4 生产工艺方法选定的依据及特点1.在工艺流程中，因为考虑到水分含量是8-10%，已经能保证脱皮顺利进行，故在脱皮前不设置“干燥”一项。2.因考虑双低菜籽中种皮含量及工艺整体需求，在工艺流程中设置“脱皮”一项。3.因考虑软化水分是8-9%，而已知工艺中水分达10%，故不用设置“软化”一项。1.4.1 菜籽的清理油料中所含的杂质分为有机杂质、无机杂质及含油杂质三类。大多杂质本身不含油，在制油过程中不仅不出油，反而会吸附一定量的油在饼粕中，含有的泥土、植物茎叶、皮壳等杂质会使油脂色泽加深、产生异味等不良现象；含有的石子、铁质等硬物会磨损设备。因此，在油脂制取之前对油料进行有效的清理和除杂，可减少油脂损失，提高出油率，延长设备使用寿命等。清理主要包括筛选、风选、磁选及并肩泥的清选。1.4.1.1 筛选依据：筛选是利用油料和杂质在颗粒大小上的差别，借助含杂油料和筛面的相对运动，通过筛孔将大于或小于油料的杂质清除掉。特点：通过筛子的相对运动以及筛面的不同选择可除去油料中的大型杂质和小型杂质，筛选是一种传统的清理工艺，此方法简单易行，可实现较好的分离效果。1.4.1.2 风选依据：根据油籽与杂质在比重和气体动力学性质上的差别，利用风力分离油料中的杂质。风选可用于去除油料中的轻杂质及灰尘，也可用于去除金属、石块等重杂，还可用于油料剥壳后的仁壳分离。特点：风选可根据油料的物理性质自行调整风速来实现，可去除类似于灰尘类很轻的杂质，通过调整风速，可达到较好的分离效果，且风选有着筛选等其它清理方法不可替代的作用。1.4.1.3 磁选依据：磁选是利用磁铁清除油料中金属杂质的方法。金属杂质在油籽中的含量虽然不高，但它们的危害甚大，容易造成设备，特别是一些高速运转设备的损坏，甚至可能导致严重的设备事故和安全事故，故必须清除干净。特点：能耗低、水耗低、环境污染小。设备价格低，操作方法简单，除杂效果好。1.4.1.4并肩泥的清选依据：形状、大小与油籽相近或相等，且比重与油籽也相差不是很显著的泥块称之为“并肩泥”。菜籽、大豆、芝麻中并肩泥的含量比较多。并肩泥的清理是利用泥块和油籽的机械性能不同，先对含并肩泥的油籽进行碾磨或打击将其中的并肩泥粉碎即磨泥，然后将泥尘筛选或风选除去。特点：可除去难以除去的杂质，经过摔打碾磨，并肩泥可很容易的除去，选用风机除尘，合理利用设备。1.4.2 油料生坯的制备轧坯的目的在于破坏油料的细胞组织，增加油料的表面积，缩短油脂流出的路程，有利于油脂的提取，也有利于提高蒸炒效果。1.4.2.1轧坯依据：轧坯时可利用机械外力的作用破坏油料的细胞组织，破坏部分细胞的细胞壁。轧坯使油料由粒状变成片状，减小了其厚度，增大了表面积，在溶剂浸出取出油时料坯与溶剂的接触表面增大，油脂的扩散路程缩短，有利于提高浸出的速度和深度。特点：其对坯片的要求是薄而匀、少成粉、不露油。1.4.3. 蒸炒阶段生胚湿润（润湿水分16-18%）蒸胚（至95-100）炒胚熟胚1.4.3.1润湿除了要求均匀润湿和充分搅拌外，还需要有一定的时间让水分在料坯间和料坯内部扩散均匀，其中油菜籽的最高润湿水分为16%18%，在润湿时为了使料坯有充分的时间与水分接触，保证料坯的润湿均匀，蒸炒锅润湿层的装料要满，装料量一般控制在80%90%。要关闭排气孔，保持蒸炒锅密闭，以防水分散失。当采用高水分蒸坯时，必须有足够的蒸炒条件与之配合，以保证满足低水分入榨的要求，为此，可以在料坯进入蒸锅之前进行润湿，以延长蒸炒时间。1.4.3.2 蒸坯蒸坯时要求料坯要蒸透蒸匀。为此，蒸坯层的装料要满，装料量控制在80%-90%之间，以延长蒸坯时间。要关闭排气孔，保持蒸炒锅密闭，以增大蒸锅空间的温度，充分发挥料坯的自蒸作用，并防止油脂氧化和棉酚的变性。经过蒸坯，料配温度应提高至95-100。湿润与蒸炒时间约需50-60min。1.4.3.3 炒坯目的：加热去水锅中的存料量要少，一般装料量控制在40%左右。经过炒坯，出料温度应达到105-110，水分含量在5%-8%之间。炒坯时间约20分钟，料坯一次压榨的入榨水分通常为1.0%-2.5%，入榨温度为125因此，蒸炒全过程通常需要90-120min。其中，料坯在层式蒸炒锅中约需1.5h，在榨机蒸炒锅中约需0.5h。均匀蒸炒：为了减少蒸炒过程的不一致性，生产上必须采取措施以保证料坯的均匀蒸炒：保证进入蒸炒锅的生坯质量（水分、坯厚及粉末度的）合格和稳定；均匀进料；对料坯的湿润应均匀一致，防止结团；蒸坯时充分利用料层的自蒸作用，防止硬皮的产生；蒸炒锅各层存料高度要合理，料门控制机构灵活可靠；加热应充分均匀，保证加热蒸汽质量及流量的稳定，夹套中空气和冷凝水的排除要及时；保证各层蒸锅的合理排气，保证足够的蒸炒时间；回榨油渣的掺入应均匀等。1.4.4 压榨压榨取油的过程，就是借助机械外力的作用，将油脂将渣料中挤压出来的过程，压榨取油效果取决于许多因素，主要包括渣料结构和压榨条件两大方面。此外，榨油设备结构及其选型在某种程度上也将影响出油效果。（a）榨料结构的影响，在要求残油率较低的情况下，榨料的合理低水分和高温是必需的，但榨料温度过高而超过某一限度（如130）不允许的；（b）压榨条件的影响，除榨料自身结构条件以外，压榨条件如压力、时间、温度、料层厚度、排油阻力等是提高出油效果的决定因素； （c）榨油设备的影响，榨油设备的类型和结构在一定程度上影响到工艺条件的确定，要求压榨设备在结构设计上应该尽可能满足多方面的要求。此外，压榨取油的必要条件：1) 榨料通道中油脂的液压越大越好；2) 榨料中流油毛细管的直径越大越好，数量越多越好（即多孔性越大越好）；3) 流油毛细管的长度越短越好；4) 压榨时间在一定限度内要尽量长些；5) 受压油脂的黏度越低越好。1.4.5 油渣分离毛油中悬浮杂质的存在，对毛油的输送、暂存及油脂精炼都产生不良影响，对毛油中悬浮杂质的分离，通常采用沉降和过滤的方法。在实际生产中，一般将压榨毛油中悬浮杂质的分离工艺分为油-渣分离（粗分离）和悬浮物分离（细分离）两个步骤。因此，在压榨毛油粗分离后，还必须进一步对毛油中悬浮物进行细分离，要求经过细分离后毛油中悬浮杂质含量控制在0.1%以下。一般要求压榨过程的排渣量需控制在10%以下，而实际上有时可高达15%以上。若仅利用澄油箱进行重力沉降，可以使分离后的毛油含杂量由10%-15%降至1%左右，而采用重力沉降和过滤机结合的方法，可使分离后毛油含杂量降至0.1%-0.3%。采用通常的分离工艺和设备，分离出的饼渣含油率一般为20%-50%。对于含渣量高的压榨毛油，最好采用沉降和过滤两步分离的方法，第一步在澄油箱内将大而重的固体饼渣分离，第二步用板框压滤机和叶片式过滤机分离细小的饼屑。第2部分 工艺计算2.1 物料衡算输入某一设备的原料重量必 = 生产后所得产品重量加上生产过程中的物料损失重量。2.1.1 已知条件原料成分：全籽含仁： 82%全籽含皮： 18%全籽含杂： 6%全籽含油： 40%全籽含水： 8-10%皮中含油： 18%工艺参数：清选后净籽含杂：0.5%脱皮后皮中含仁：0.5%仁中含皮： 6-10%（取8%）辅助蒸炒锅第一层润湿水分：14-18%（取16%）辅助蒸炒锅出料口料胚水分： 5-8%（取6 %）入榨水分： 4.5-6.5%（取5%）压榨后干饼残油：15%为了简化计算，假设杂质中不含油、水；脱皮后剩余杂质随壳排出。另外，毛油中含水和饼屑沉淀物都不计；原料和油份在生产中的无形损失不计算。2.1.2 各组分物料衡算2.1.2.1 仁、壳、杂含量计算全籽含仁=80082%94%=616.64 T/D全籽含皮=80018%94%=135.36 T/D全籽含杂=8006% = 48 T/D全籽无杂净籽重=800-48=752 T/D2.1.2.2 油分全籽含油=80040%=320 T/D皮中含油=135.3618%=24.3648T/D仁中含油=320-24.3648=295.6352T/D仁中含油率=295.6352/616.64=47.9%2.1.2.3 水分 全籽含水=80010%=80 T/D仁中含水率=9%2.1.3按工序进行物料衡算2.1.3.1 物料衡算示意图 N1 净籽N2 全仁N3 生胚N3 熟胚N4原料菜籽 清理 脱皮 轧坯 蒸炒 压榨 杂质E1 皮E2 E3 毛油E4 预榨饼N52.1.3.2 各工序物料计算1) 清理工艺要求：要使清理后油料中含杂量小于0.5%,下脚中含油料量小于0.5%.原料假设：杂质含量6%，去除率95%工艺计算：清理除杂质量E1=N16%95%=8000.060.95=45.6 T/D 清理后物料量N2=N1-E1=800-45.6=754.4T/D2) 仁皮分离根据物料衡算关系及皮中含仁、仁中含壳的工艺指标，可列出下列方程组：分离出的皮E2=清理后物料量N2-全仁N3分离出的皮E2皮中含仁率+全仁N3（100%-仁中含皮率）=全籽含仁代入数据得：E2=754.4- N3 （1）E20.5%+ N3（100%-8%）=616.64 （2）全仁N3=669.80 T/D 去皮E2=84.60T/D3) 轧胚:假设轧胚时物料量不发生变化4) 蒸炒阶段蒸炒前水分10%，蒸炒后水分为6%蒸炒需要除去的水重E5=N3(10%-6%)=26.79 T/D蒸炒后物料重N4= N3- E5=669.8-26.79=643.00T/DN4含水=N46%=643.000.06=38.58T/DN4中油的重量%=N3中油重/N4=295.6352643=45.98%5) 压榨阶段已知压榨后干饼残油15%可列方程组：E4+N5=N4=643.00 (1) E4+N515%=295.6325 (2)解方程组得:一榨后榨出的油E4=234.332 T/D，压榨饼N5=408.668T/D压榨饼含油重=N515%=408.6680.15=61.3002 T/D物料衡算表格： 表2.1物料衡算菜籽各组分含量菜籽中各成分含量序号名称含量（%）重量（吨/天）序号名称含量（%）重量吨/天1杂质6481杂质6482仁8294616.642水10803皮1894135.363油403204惰性固体34272合计100800合计100800物料衡算后的总表如下： 表3.2 物料衡算总表类别 输 入输 出物料名称含量（%）重量(t/d)物料名称重量（吨/天） 水菜籽1080皮中含水14.62蒸炒失水26.8N4中含水38.58合 计合 计80油菜籽40320皮中含油24.3648压榨毛油E4234.332压榨饼中含油61.3002合 计320合 计320总物料菜籽100800去杂质E145.6脱皮E284.60蒸炒除水E226.8压榨毛油234.332二榨饼N8408.668合 计 800合 计8002.2热量恒算热量恒算是在油脂工厂中经常碰到的导热量恒算，热量恒算的结果可以确定输入式输出的热量，从而求出加热剂或者冷却剂的消耗量，求出准备传热面积的大小，能量恒算标准往往又为一些设备设计提供计算依据。热量衡算的依据： 油脂工厂中热量衡算一般用下式表示： 输入 输出 Q1+Q2=Q3+Q4+Q5+. Q1所处理物料带入设备的热量 Q2由加热剂（或冷凝剂）传给设备或所处理物料的热量 以上为输入热量 Q3所处理物料从设备中带出的热量 Q4由水分损失带走的热量 Q5设备散失的热量 以上为输出热量第3部分 设备选型3.1 清理设备3.1.1平面回转筛： 本机是利用平面回转运动的筛体和配用相应规格筛孔的筛网分离小麦及其它粮油作物中的大、中、小及轻杂质，其特点是单位筛宽流量大，清理效率高，平面回转运动平稳，噪音低，带吸风，卫生条件好。其主要工艺参数如下表:规格型号筛面尺寸(LBH,mm)产量(t/h)动力(kw)机重(kg)SM.63175693012503.20.37600SM.802000111314004.80.6680SM.1002000131314006.00.8750SM.1252000156314007.51.1860TQLM12526001940133616200.75896SM752193920111336181.1980根据要求可选用TQLM125平面回转筛。该设备的最小理论产量=1624=384吨/天；最大理论产量=2024=480吨/天设计的产量不在此范围内，故应选该型号的设备两台3.1.2 风机选用MVSH150型吸风机。该吸风机用于将较轻颗粒从颗粒物料中分离出来，例如：各种谷物、豆类及可可豆等。该吸风机根据设计要求可单机使用，也可与振动分级机MTRB配套使用.其主要技术参数如下表:产量（t/h）吸风(m3/min)清理简仓清理简仓2410080135根据实际需要需选用MVSH150型吸风机3台3.1.3 除铁装置选用RCYG系列管道式永磁除铁器（1台）RCYG1系列永磁滚筒除铁器技术参数：型号参数项目 RCYG1-50适应产量t/h 50管道外形尺寸L*W*H(mm) 1000*670*190永磁铁外形尺寸L*W*H(mm) 600*650*200法兰接口外形尺寸L*W*H(mm) 770*290适应坡度与地面夹角 40-50重量kg 5003.1.4 并肩泥清选设备MLGQ25*2型胶辊砻谷机（7台）产量5.0 t/h胶辊规格（长度*直径mm）255*254*2吸风速5.0风量4200m3/h动力配备2*5.5Kw机重900Kg外形尺寸长*宽*高（mm）1510*1080*19243.2 轧坯设备设备型号 FRFM32in/84in处理量 500t/d外形尺寸（mm）469038602150轧辊压力（T）35胚片厚度（mm）0.25 - 0.35电机功率(KW) 160生产能力（T/D）5003.3蒸炒设备可选择YZCL4007型号层式蒸炒锅（2台）日处理量为370420D/T锅体直径=4000mm层数n=7（陕西省咸阳粮油机械厂）3.4螺旋榨油机的选择可选择ZY43型螺旋榨油机（2台）日处理量为450-500T干饼残油率18-20%配备动力160+2.2kw外形尺寸55609403423MM净重15000Kg。此外，ZY43螺旋榨油机是目前国内最大的连续预榨设备，通过ISO9001-2000质量体系认证，适用于棉籽、菜籽、蓖麻、葵花子、花生等高含油料的压榨制油。具有处理量大、动力消耗小、运行费用低、榨出饼结构松而不碎、易于溶剂渗透、残油率低等特点，是大型油厂理想的榨油设备。3.5输送设备3.5.1斗式提升机 为使物料能顺利的进入某一设备或从底端输送到高处需使用提升设备.在此处我们选用斗式提升机.设备在连接过程中有几处都要用到斗式提升机,在破碎之前的三处都应用TD、D型斗式提升机，采用橡胶带作牵引构件，具有规格多、输送量大、提升高度高、运行平稳、寿命长等优点。机壳经折边、焊接，刚性好，外观美观。如果采用耐热式胶带，则被输送物料的温度可达150，适宜输送无（或小）磨琢性的散状物料，不适于输送大块的、高磨琢性及掏取阻力大的物料。具体选用TD630型。其主要工艺参数如下表:料斗型式输送量m3/h斗容(L)斗距(mm)Sd23823.5710传动滚筒直径mm从动滚筒直径mm料斗运行速度mm/s传动滚筒转速r/min8006302.048 根据实际需要选用TD630型共5台3.5.2绞龙 LSS水平螺旋输送机是一种固定装置的机械输送设备，适用于粮食、油料、饲料等颗粒或粉状物料水平输送，或倾角20的倾斜输送，其最大输送长度为40米。本机不适于输送有腐蚀性、粘度大、易结块、含过大杂质以及表面粗糙如稻谷、容易破碎如大米等物料。本机主要特点有：1.悬挂轴承采用滑动轴承，方便更换；2.螺旋体有左旋、右旋多种形式，墙式轴承座进口端与出口端可以互换，工艺上灵活性大。3.采用螺栓联接套管，拆装螺旋轴时，所有轴承都无需拆动，方便维修。其主要工艺参数如下表:型号LSS10LSS12LSS16LSS20LSS25LSS32LSS40产量（吨/天）0.2-1.5 0.4-2.51-6.52-133.5-228-4010-70 根据要求可选用LSS40型螺旋输送机该机型的最小产量=1024=240吨/天 最大产量=7024=1680吨/天设计的产量在该范围内，根据要求一处用到了该设备，故应选用1台。3.5.3埋刮板输送机埋刮板输送机主要由封闭的矩形断面机槽，刮板链条、进料口、卸料口、驱动装置和张紧装置等部件组成，主要用于粮仓、饲料、油脂工业的散装物料的水平、倾斜或垂直输送。TGSS型埋刮板输送机主要技术参数项目型号TGSS12TGSS16TGSS28TGSS36TGSS62TGSS85TGSS120处理量(t/h)101628366285120TGSS36型埋刮板输送机的理论产量=3624=864吨/天根据工艺要求有四处用到了此设备，应选用TGSS12型埋刮板输送机4台第4部分 设备清单 设备编号设备名称设备型号处理量台数001斗式提升机TD630型400-500T/D4002螺旋输送机LSS.40型800-850T/D4003平面回转筛TQLM125 400T/D1004风力分选器FXC-40型400-500T/D1005永磁除铁器RCYG1-50型1200 T/D1006胶辊砻谷机MLGQ25*2型120 T/D7007轧坯机FRFM32in/84in500 T/D2008层式蒸炒锅YZCL4007370420 T/D2009螺旋榨油机ZY43型450-500T/D2010刮板澄油箱YCYG60250220 T/D4011埋刮板输送机TGSS12型800-8401第5部分 参考文献1 何东平.油脂制取及加工技术M.武汉:湖北科学技术出版社19982 赵红梅,于志玲.中国植物油加工业的现状及发展前景，粮食流通技术,2000(6):39-403 刘大川.中国油菜籽加工业的现状J.中国油脂,2004,29(5):594 刘玉兰,汪学德.油脂制取工艺学M.北京:化学工艺出版社,2OO6.450456 5 马传国,张永太,梁少华.油脂深加工与制品M.北京:中国商业出版社,2002.190191 6 郝苗,李海燕，张景.食用植物油行业现状及存在的问题,食品安全,2008（4）:24-257 罗晓岚.油脂脱臭后反式脂肪酸的生成及生育酚的损失问题的讨论J.中国油脂，2000，25(1):26298 何东平.油脂工厂设计手册M武汉：湖北科学技术出版社，19969 汤柳堤等.化工制图M.武汉:湖北科学技术出版社,198810 江苏省粮食厅.粮油机械产品样本M.江苏:江苏省粮食出版社,1980设计总结 经过将近一个星期的奋斗，不知不觉已经到了最后一步做总结的时候。每一次课程设计的总结，我都会认真对待，因为在这个时候我可以梳理一下多天做设计的思路。 其实仔细分析后，这个课程设计并不难。所设计的内容是我们专业课学习的基础知识加上一点课外拓展。但是我还是碰到了一些实际问题，比如说设备的选型，由于800T/D的处理量相对较大，虽然我在图书馆查阅了不少资料，但是选择的设备还是有很多不太合适，后来又上网查阅了有关资料，经过总结以后终于列出了设备清单，相比较而言，这是一项比较耗时的工程。这些正是我们在课堂上学不到的东西，而这次的课程设计为我在以后的学习和工作中对类似问题的处理积累了一些经验！ 在工艺流程设计时，我对以前学过的一般油料的流程进行了适当的修改：因为考虑到水分含量是8-10%，已经能保证脱皮顺利进行，故在脱皮前不设置“干燥”一项，因考虑双低菜籽需脱皮处理，故设置“脱皮”一项，因考虑软化水分是8-9%，而已知工艺中水分达10%，所以没有设置“软化”一项。 对于CAD制图，可能是以前做过很多类似的课程设计，所以这个问题并不是很大，就是中途的时候，不知怎么进入一个参照编辑状态，后来一直都删除不了在参照编辑状态时所画的块和线段，因为在该状态时进行不了建块和复制等很多功能，所以无疑给我的工作带来了很大的阻碍，期间我也问了一些同学，但是由于都没有碰到过这种情况，所以问题一直没有解决，面对着已经快画完的流程图，我告诉自己要冷静下来，自己不会重新画的，既然知道了问题出在哪里，就一定会解决的，终于，我找到了解决的方面，问题迎刃而解，我感受很开心，不仅仅是因为找到了解决方法，更是因为我能在很慌张的情况下，及时调整自己的情绪，冷静的对待问题，总之，我突然间意识到了很多问题。 经过这次设计的洗礼，我更深刻的意识到了仔细、耐心的重要性，最后我想说的是，虽然我没有很强的工程思维，但是我还是以最积极、最努力的态度完成了这次课程设计。这些正是我们在课堂上学不到的东西，而这次的课程设计为我在以后的学习和工作中对类似问题的处理积累了许多的实战经验！共 19页 第 - 18 - 页
