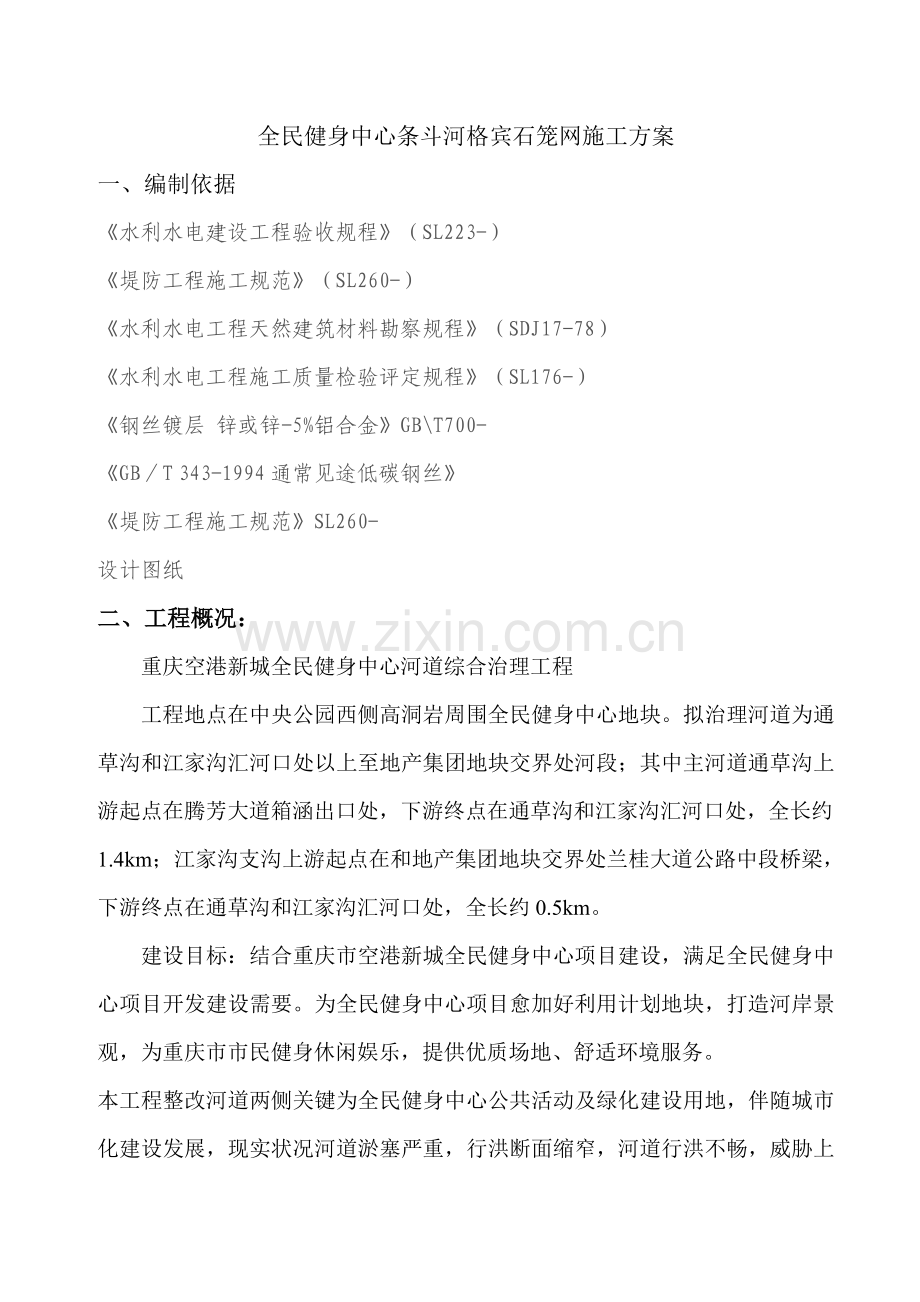

1、全民健身中心条斗河格宾石笼网施工方案一、编制依据水利水电建设工程验收规程(SL223-)堤防工程施工规范(SL260-)水利水电工程天然建筑材料勘察规程(SDJ17-78)水利水电工程施工质量检验评定规程(SL176-)钢丝镀层 锌或锌-5%铝合金GBT700-GBT343-1994通常见途低碳钢丝堤防工程施工规范SL260-设计图纸二、 工程概况:重庆空港新城全民健身中心河道综合治理工程工程地点在中央公园西侧高洞岩周围全民健身中心地块。拟治理河道为通草沟和江家沟汇河口处以上至地产集团地块交界处河段;其中主河道通草沟上游起点在腾芳大道箱涵出口处,下游终点在通草沟和江家沟汇河口处,全长约1.4k

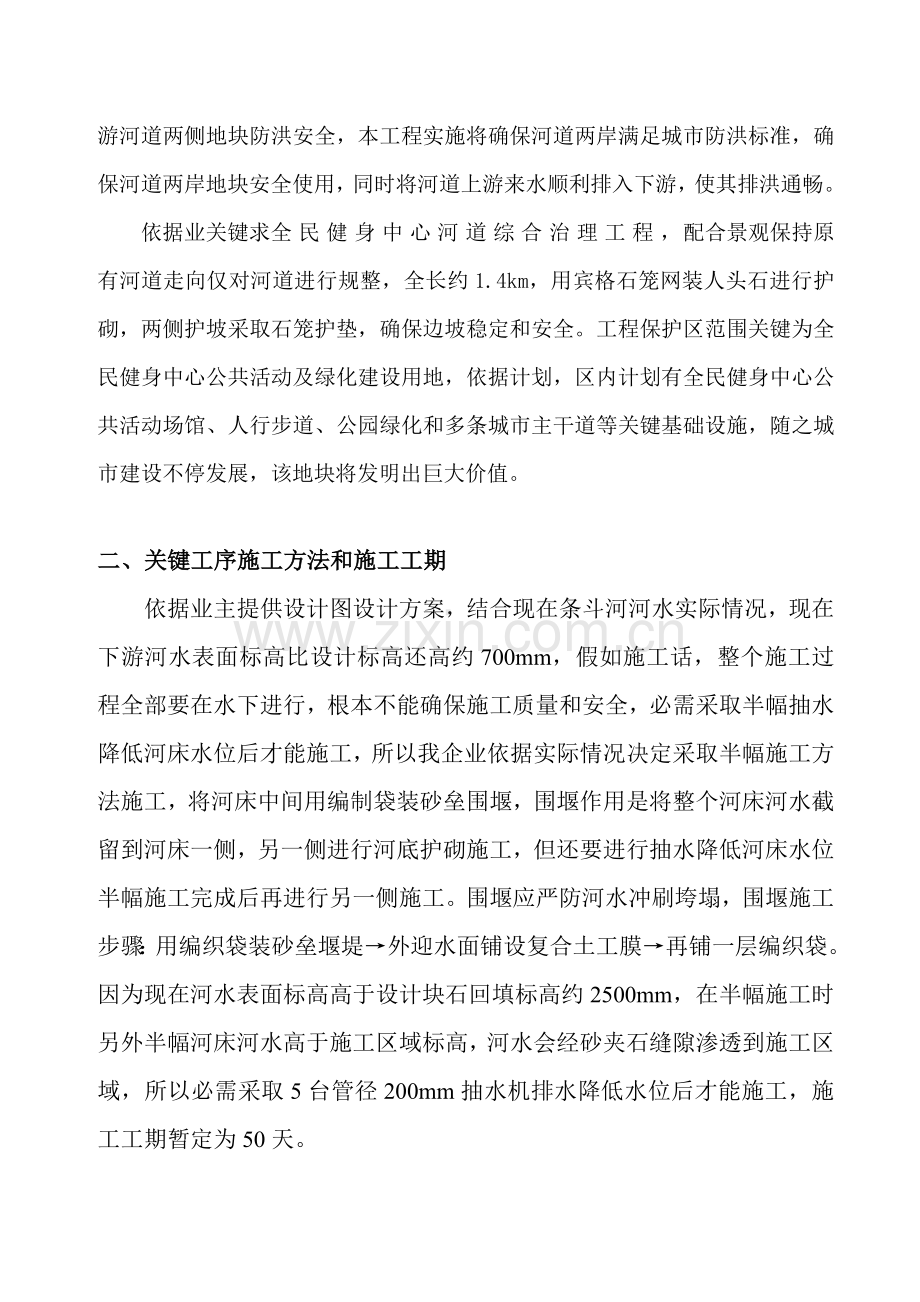

2、m;江家沟支沟上游起点在和地产集团地块交界处兰桂大道公路中段桥梁,下游终点在通草沟和江家沟汇河口处,全长约0.5km。建设目标:结合重庆市空港新城全民健身中心项目建设,满足全民健身中心项目开发建设需要。为全民健身中心项目愈加好利用计划地块,打造河岸景观,为重庆市市民健身休闲娱乐,提供优质场地、舒适环境服务。本工程整改河道两侧关键为全民健身中心公共活动及绿化建设用地,伴随城市化建设发展,现实状况河道淤塞严重,行洪断面缩窄,河道行洪不畅,威胁上游河道两侧地块防洪安全,本工程实施将确保河道两岸满足城市防洪标准,确保河道两岸地块安全使用,同时将河道上游来水顺利排入下游,使其排洪通畅。依据业关键求全民健
3、身中心河道综合治理工程,配合景观保持原有河道走向仅对河道进行规整,全长约1.4km,用宾格石笼网装人头石进行护砌,两侧护坡采取石笼护垫,确保边坡稳定和安全。工程保护区范围关键为全民健身中心公共活动及绿化建设用地,依据计划,区内计划有全民健身中心公共活动场馆、人行步道、公园绿化和多条城市主干道等关键基础设施,随之城市建设不停发展,该地块将发明出巨大价值。 二、关键工序施工方法和施工工期依据业主提供设计图设计方案,结合现在条斗河河水实际情况,现在下游河水表面标高比设计标高还高约700mm,假如施工话,整个施工过程全部要在水下进行,根本不能确保施工质量和安全,必需采取半幅抽水降低河床水位后才能施工,
4、所以我企业依据实际情况决定采取半幅施工方法施工,将河床中间用编制袋装砂垒围堰,围堰作用是将整个河床河水截留到河床一侧,另一侧进行河底护砌施工,但还要进行抽水降低河床水位半幅施工完成后再进行另一侧施工。围堰应严防河水冲刷垮塌,围堰施工步骤:用编织袋装砂垒堰堤外迎水面铺设复合土工膜再铺一层编织袋。因为现在河水表面标高高于设计块石回填标高约2500mm,在半幅施工时另外半幅河床河水高于施工区域标高,河水会经砂夹石缝隙渗透到施工区域,所以必需采取5台管径200mm抽水机排水降低水位后才能施工,施工工期暂定为50天。三、宾格石笼防护网施工宾格石笼防护网一个将蜂巢形格宾网片组装成箱笼,并装入块石等填充料后
5、,用作护底新技术,按结构形式为护底。因为组成蜂巢格网防护体钢丝含有一定抗拉强度,不易被拉断,填充料之间又充满了空隙,含有一定适应变形能力。当地基情况发生改变时,如发生不均匀沉降、地震等,箱内填充料受箱笼约束不会跑到箱笼外,而会自行调整形成新平衡;又因箱笼系柔性结构,所以,防护工程表面可能会发生小变异,但不会发生裂缝、网箱被拉断从而造成防护体被破坏现象。1、 施工准备(1)通常要求a、施工前,应对设计文件进行深入研究,依据本施工方案搞好技术交底。b、依据水文气象资料和工地实际情况,合理安排施工计划,包含进度,材料进场及质量控制等计划。c、做好各项技术准备工作,并做好“路通场地平整”工作,临建工程
6、等准备工作。(2) 施工质量a、各分项目部须依据设计文件、对相关数据、资料及施工图中几何尺寸进行复查。b、指定专员负责测量工作,为现场施工立即正确放线,提供所需测量资料。 c、格宾网施工基面施工测量精度指标应符合以下要求: 平面位置许可误差30mm -40mm 高程许可误差30mm 宾格石笼网平整度相对高度差许可范围30mmd、施工中对设置施工高程控制点、,必需严加保护,并定时检测、校正。e、机械、设备及材料准备: 施工机械、施工工具、设备及材料型号、规格、技术性能应依据工程施工进度和工期合理安排和调配。f、依据工程施工进度应立即组织材料进场,并应事先对原材料和半成品质量进行检验。g 、进场原
7、材料和半成品必需经检验合格后,方可使用。(3) 施工材料a、格宾网箱材料:格宾网箱材料为异形截面热镀锌低碳钢丝,外涂树脂保护膜。钢丝材质必需符合GBT700-标准要求,热镀锌必需符合GBT15393-中3.2条和3.3条要求。b、宾格网必需为由专用机械纺织成热镀锌低碳钢丝宾格网片组装而成,确保稳固性和抗拉性。c、宾格网片网孔必需均匀,不得扭曲变形,网孔孔径偏差应小于设计孔径5%。d、宾格网片抗压、抗剪强度及相关力学指标、耐腐蚀性必需达成设计要求,钢丝力学性能必需符合工程用机编钢丝及组合体(YB/T4190-、GBT343-)要求。e、网孔为100120mm,6080mm网丝为2.5 mm。f、
8、宾格石笼网必需有质量合格证书和出厂合格证。 (4)填充料a、填充料必需是坚固密实、耐风化好石料,网箱内填充石直径大于12cm,每块石头质量大于5kg,70%以上宜采取大于30 kg块石。b、网箱石料必需有80%以上大于网孔孔径,且满足设计要求粒径要求。2、 宾格石笼网箱护砌施工(1) 通常要求a、宾格石笼网护底基底及其密实度、基础深度和轮廓线长度及宽度,按设计图施工,符合设计要求。b 、宾格石笼网箱砌体应符合下列要求: 、网箱组砌体平面位置必需符合设计图纸要求。 、网箱层和层间砌体应纵横交错、上下联结,严禁出现“通缝”。 、每层网箱组均应合适放置“丁”字箱体。c 、 组装宾格石笼网箱d、 间隔
9、网和网身应成90相交,经绑扎形成长方形网箱组或网箱。e、绑扎线必需是和网线同材质钢丝。f、每一道绑扎必需是双股线并绞紧。g 、组成网箱组或网箱多种网片交接处绑扎道数应符合以下要求: 、间隔网和网身四处交角各绑扎一道; 、间隔网和网身交接处每间隔10cm绑扎一道; 、间隔网和网身间相邻框线,必需采取组合线联结。即用绑扎线孔绕圈接孔绕二圈呈螺旋状穿孔绞绕联结。(2) 、 网箱组间连接绑扎、应符合下列要求:、 相邻网箱组上下四角各绑扎一道;、 相邻网箱组上下框线或折线,必需每间隔10cm绑扎一道;、 相邻网箱组网片结合面则每平方米绑扎2处,必需将下方网箱一并绑扎,以求连成一体;3 宾格石笼网填充料施
10、工a 、宾格石笼网箱内填充料规格质量,必需符合设计要求b 、必需同时均匀地向同层各箱格内投料,因为单格网箱不能一次性投满,所以必需采取大量人工辅助填料,造成人工费用增加,估计每立方米人工要达成1.4个工日。c、 填料施工中,应控制每层投料厚度在30cm以下,通常一米高网箱分四层投料为宜。d、顶面填充石料宜合适高出网箱,且必需密实、空隙处宜以小碎石填塞。e 、裸露填充石料,表面应以人工或机械砌垒整平,石料间应相互搭接。4 宾格石笼网箱封盖施工a 、封盖必需在顶部石料砌垒平整基础上进行。b 、必需先使用封盖夹固定每端相邻结点后,再加以绑扎。c 、封盖和网箱边框相交线,应每相隔10cm绑扎一道。d
11、、在一层网箱施工完成后,宜将墙后填料立即填至和网箱相平,现碟砌上一层网箱。5 质量控制(1) 通常要求a、 建立健全完整质量确保体系,实施全方面质量管理。b、 应确保检测结果、材料检验资料真实性,严禁伪造或任意舍充结果和资料;质量检测统计应妥善保留,严禁涂改或自行销毁。c、宾格石笼网护底工程质量应包含内在质量和外观质量。d、必需在第一道工序进行自检、抽查合格后,方可继续下道工序。e、质量检测部位应有代表性,且应均匀分布,不得随意挑选。f、 隐蔽工程验收应会同业主、监理一起检验,验收合格后进行下道工序。(2) 材料质量控制a 、宾格石笼网规格质量应关键检验下列内容:宾格石笼网材料化学性能,力学指
12、标符合设计要求; 网孔孔径是否符合要求;外涂树脂薄膜质量符合要求。b、填充料质量及规格应关键检验下列内容:填充料质量;填充料粒径。(3) 宾格石笼网施工质量控制a 、 抽查网箱组几何尺寸是否符合下列要求: 高度(H)许可偏差:5%; 宽度(B)许可偏差:+3%; 长度(L)许可偏差:3%。b、检验填充石料施工工艺,程序是否符合4.3条要求。c 、抽查宾格石笼网网面平整度是否符合许可偏差5cm要求。四、雷诺护垫施工作业及质量要求: 雷诺护垫是厚度在0.5m网箱结构,在现场用于装填石头。既可预防河岸遭水流、风浪侵袭而破坏,又实现了水体和坡下土体间自然对流交换功效,达成生态平衡。坡上植绿可增添景观、
13、绿化效果。 雷诺护垫和格宾网箱、石笼网箱区分在于,护垫高度较低,结构形式扁平而大;镀层钢丝直径较格宾细,通常有双隔板(钢丝直径2.2mm)、单隔板(2.2mm)两种。常见为双隔板雷诺护垫,其优点为施工方便、做护坡可有效预防石头垮塌、增加结构抗冲刷能力等。 雷诺护垫参数: (1)孔径:60*80mm、80*100mm,其中双线绞合部分长度不得小于50mm.以确保绞合部分钢丝金属镀层和PVC镀层不受破坏。 (2)丝径:石笼网分三种丝径网丝、边丝、绑丝 1.网丝在2.2mm 2.边丝通常大于网丝,粗0.5mm-1mm 3.绑丝通常小于网丝,以2.2mm (3)钢丝拉力:大于38kg/m2 380N/
14、mm (4)表面处理 1.电镀锌。上锌量最高为10g/m2。防腐性差 2.热镀锌。上锌量最高能够达成300g/m2。防腐性较强 3.高尔凡(锌铝合金)。这么分为两种材质,锌-5%铝-混合稀土合金钢丝、锌-10%铝混合稀土合金钢丝。防腐性超强 4.PVC包塑。包塑厚度通常包1.0mm厚度,比如:2.7mm包完后为3.7mm。防腐性强 (5)隔断:在石笼网长方向上每一米加上一个隔断 (6)尺寸:定做 安装要求:将折叠好格宾护垫置于平实地面展开,压平多出折痕,将前后面板、底板、隔板立起到一定位置,呈箱体形状。相邻网箱上下四角以双股组合丝连接,上下框线或折线绑扎并使用螺旋固定丝绞合收紧连结。边缘突出部
15、分需折叠压平。将每个网箱六个面及隔断组装完整,确保各个网面平整,然后放在正确位置上。 紧固过程:将雷诺护垫边缘和其它部分用绑丝连结起来,绑扎最大间距为300mm有特殊规格要求,用户能够向厂方提出,我们会满足您需求。将足够长绑丝沿着边丝缠绕,可选择单股或双股。我们推荐用钳子来组装,使雷诺护垫更牢靠。 安装及材料:在每个护垫安装好后,将雷诺护垫放在指定位置,再将各个网垫连接起来。为了保持整体架构便于连接,能够空箱连接后在装石料。连接时我们提供绑丝或环形紧固丝。护坡时需用和坡体垂直宽雷诺护垫。除了用于河渠缓坡外,雷诺护垫还能够用于陡坡中。用于陡坡防护时,要在上层底板上每2m或按工程需求楔入硬木楔。空雷诺护垫需小心安置组装。
