机械制造基本工艺专业课程设计.doc

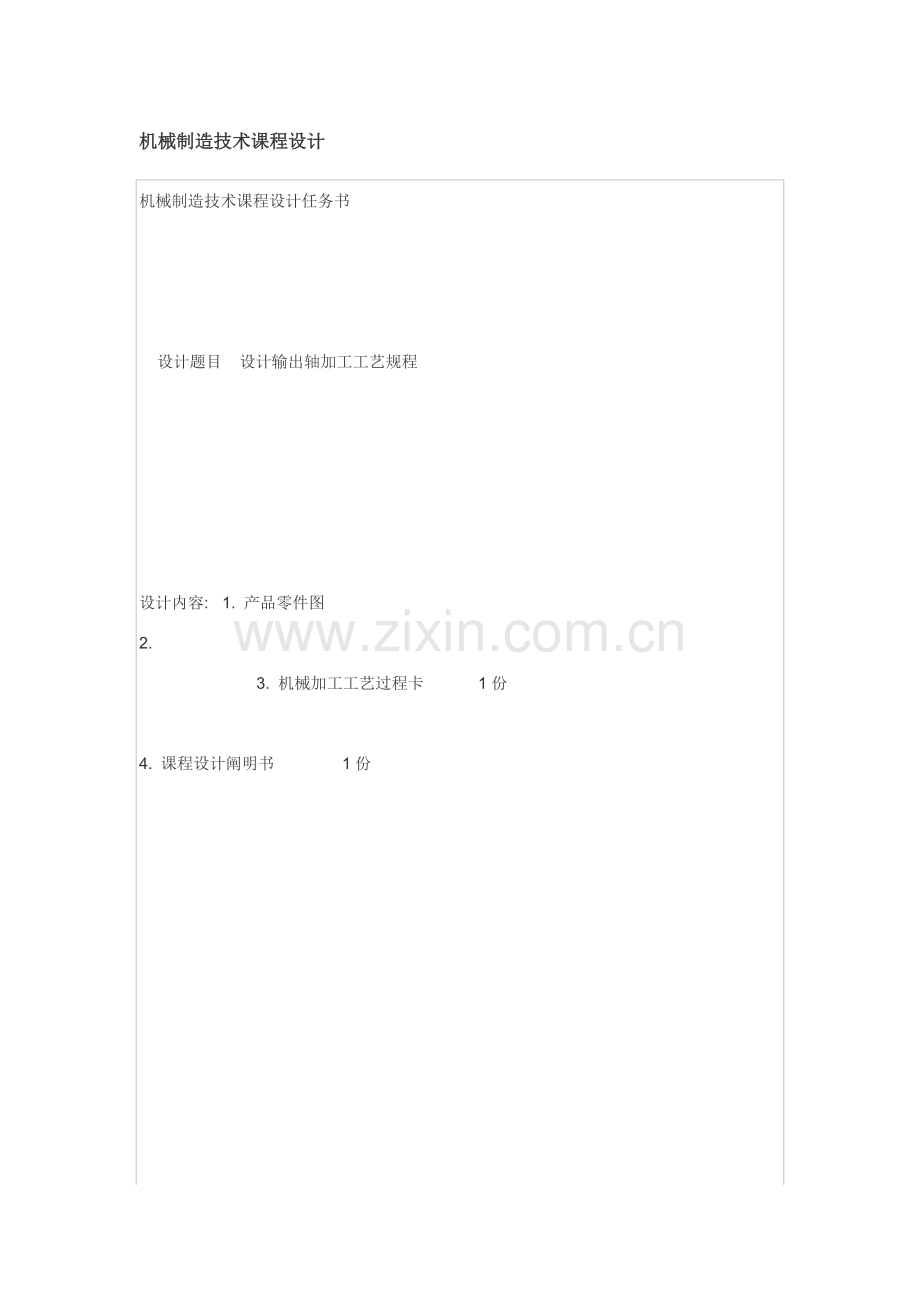

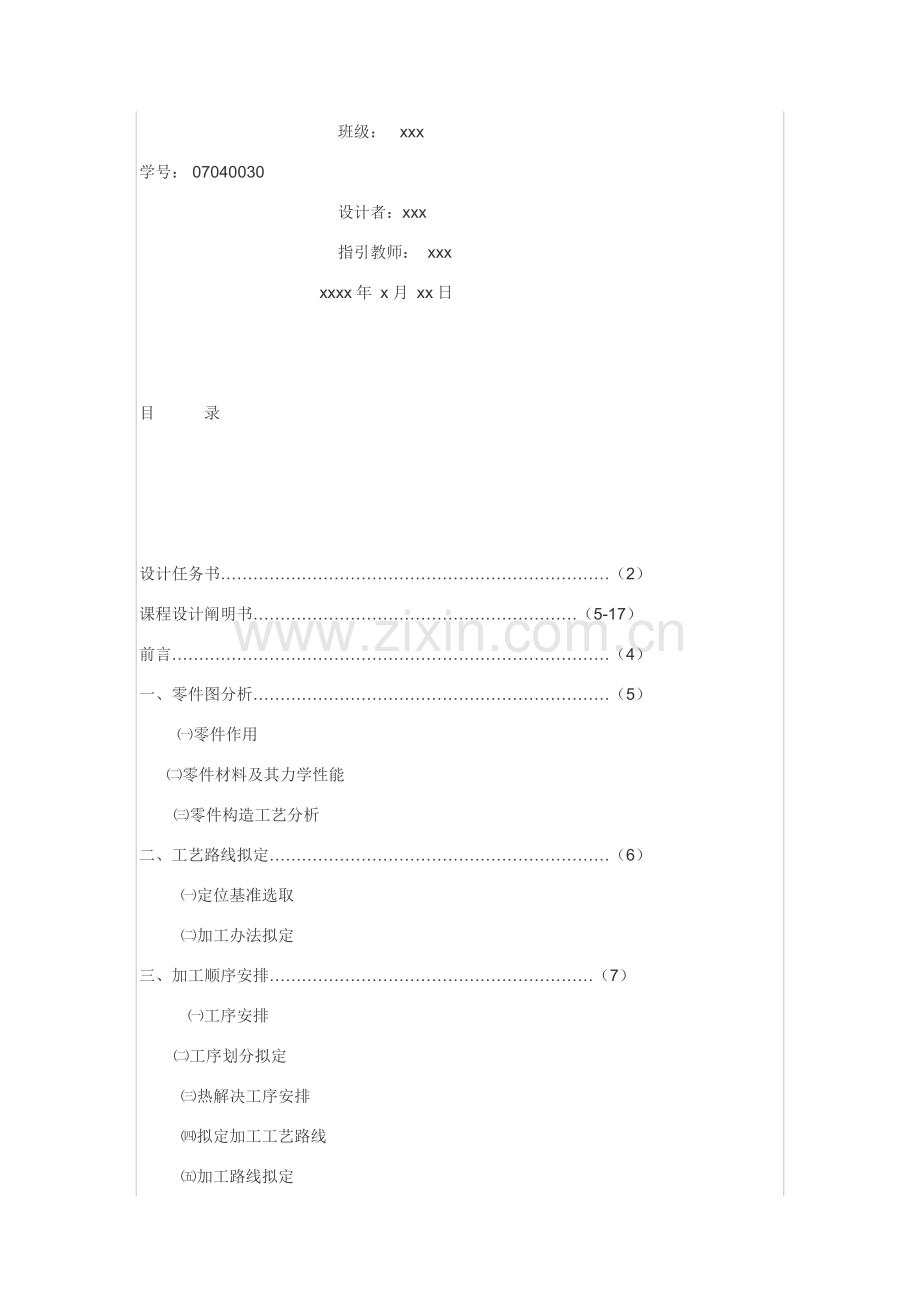

机械制造技术课程设计机械制造技术课程设计任务书设计题目 设计输出轴加工工艺规程 设计内容: 1. 产品零件图2. 3. 机械加工工艺过程卡1份4. 课程设计阐明书 1份 班级：xxx学号：07040030 设计者：xxx指引教师：xxxxxxx年 x月 xx日 目录设计任务书（2）课程设计阐明书（5-17）前言（4）一、零件图分析（5） 零件作用零件材料及其力学性能零件构造工艺分析二、工艺路线拟定（6）定位基准选取加工办法拟定三、加工顺序安排（7）工序安排工序划分拟定热解决工序安排拟定加工工艺路线加工路线拟定四、工艺设计（9） 加工余量，工序尺寸，及其公差拟定拟定切削用量及功率校核五、机械加工工艺过程卡（15） 六、参照文献 （17）前言：机械制造工艺学课程设计是在咱们学完了大学所有基本课、技术基本课以及大某些专业之后进行。这是咱们进行毕业设计之前对所学各课程一次进一步综合性链接，也是一次理论联系实际训练。因而，它在咱们大学学习生活中占有十分重要地位。就我个人而言，我但愿能通过这次课程设计对自己将来将从事工作进行一次适应性训练，从锻炼自己分析问题、解决问题能力，为此后参加祖国当代化建设打下一种良好基本。我也相信通过课程设计能将零散知识点都联系起来，系统而全面做好设计。由于能力所限，设计尚有许多局限性之处，恳请陈教师予以指教。一、零 件 图 分 析（一）零件作用题目所给定零件为输出轴，其重要作用，一是传递转矩，使车床主轴获得旋转动力；二是工作过程中经常承受载荷；三是支撑传动零部件。（二）零件材料及其力学性能零件材料为45钢，是最惯用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。小型件宜采用调质解决，大型件宜采用正火解决。其价格较便宜，通过调质或正火后可得到较好切削性能，并且能获得较高强度和韧性等综合机械性能，局部淬火后再回火，表面硬度可达52HRC-45HRC.零件构造工艺分析 支承轴颈 主轴二个支承轴颈B径向跳动公差为0.01mm，圆柱度公差为0.004mm；两支承轴颈锥度1:12，表面粗糙度Ra为0.4mm；支承轴颈尺寸精度为IT6。由于主轴支承轴颈是用来安装支承轴承，是主轴部件装配基准面，因此它制造精度直接影响到主轴部件回转精度。 端部锥孔 主轴端部内锥孔对支承轴颈A、B跳动在轴端面处公差为0.02mm表面粗糙度Ra为0.8mm；硬度规定4550HRC。该锥孔是用来安装顶尖或工具锥柄，其轴心线必要与两个支承轴颈轴心线严格同轴，否则会使工件（或工具）产生同轴度误差。 端部短锥和端面 头部短锥对主轴二个支承轴颈A、B径向圆跳动公差为0.02mm；表面粗糙度Ra为0.4mm。它是安装卡盘定位面。为保证卡盘定心精度，该圆锥面必要与支承轴颈同轴，而端面必要与主轴回转中心垂直。 齿轮轴颈 齿轮轴颈对支承轴颈A、B径向圆跳动公差为0.012 mm。由于该轴颈是与齿轮孔相配合表面，对支承轴颈应有一定同轴度规定，否则引起主轴传动啮合不良，当主轴转速很高时，还会影响齿轮传动平稳性并产生噪声。 螺纹 主轴上螺旋面误差是导致压紧螺母端面跳动因素之一，因此应控制螺纹加工精度。当主轴上压紧螺母端面跳动过大时，会使被压紧滚动轴承内环轴心线产生倾斜，从而引起主轴径向圆跳动。 2主轴加工要点与办法 主轴加工重要问题是如何保证主轴支承轴颈尺寸、形状、位置精度和表面粗糙度，主轴前端内、外锥面形状精度、表面粗糙度以及它们对支承轴颈位置精度。 主轴支承轴颈尺寸精度、形状精度以及表面粗糙度规定，可以采用精密磨削办法保证。磨削前应提高精基准精度。 保证主轴前端内、外锥面形状精度、表面粗糙度同样应采用精密磨削办法。为了保证外锥面相对支承轴颈位置精度，以及支承轴颈之间位置精度，普通采用组合磨削法，在一次装夹中加工这些表面，机床上有两个独立砂轮架，精磨在两个工位上进行，工位精磨前、后轴颈锥面，工位用角度成形砂轮，磨削主轴前端支承面和短锥面。主轴锥孔相对于支承轴颈位置精度是靠采用支承轴颈A、B作为定位基准，而让被加工主轴装夹在磨床工作台上加工来保证。以支承轴颈作为定位基准加工内锥面，符合基准重叠原则。在精磨前端锥孔之前，应使作为定位基准支承轴颈A、B达到一定精度。二、工艺路线拟定 定位基准选取：主轴加工中，为了保证各重要表面互相位置精度，选取定位基准时，应遵循基准重叠、基准统一和互为基准等重要原则，并能在一次装夹中尽量加工出较多表面。 由于主轴外圆表面设计基准是主轴轴心线，依照基准重叠原则考虑应选取主轴两端顶尖孔作为精基准面。用顶尖孔定位，还能在一次装夹中将许多外圆表面及其端面加工出来，有助于保证加工面间位置精度。因此主轴在粗车之前应先加工顶尖孔。 为了保证支承轴颈与主轴内锥面同轴度规定，宜按互为基准原则选取基准面。（2）加工办法拟定 由于办法各种各样，工人在选取时普通结合详细工件和现场加工条件来拟定最佳加工方案。加工表面表面粗糙度公差/精度级别加工办法倒角145 Ra12.5 自由公差 粗车28外圆柱面Ra6.3IT12粗车M30156g外螺纹面精车28外圆柱面 Ra12.5 自由公差 粗车32外圆柱面Ra0.8IT7精车28外圆柱面 Ra12.5 自由公差 粗车35外圆柱面Ra0.4IT6精车倒角0.545 Ra12.5 自由公差 粗车39外圆柱面Ra6.3I自由公差粗车40外圆柱面 Ra0.8 iT6 精车39外圆柱面 Ra12.5 自由公差 粗车42外圆柱面Ra12.5自由公差粗车39.5外圆柱面Ra12.5 自由公差 粗车42外圆柱面Ra0.8IT6精车40外圆柱面 Ra12.5 自由公差 粗车43外圆柱面 Ra6.3 自由公差 粗车M451.56g外螺纹圆柱面 精车43外圆柱面 Ra12.5 自由公差 粗车45外圆柱面 Ra0.8 iT7 精车M50156g外螺纹圆柱面 精车48外圆柱面 Ra12.5 自由公差 粗车50外圆柱面 Ra12.5 自由公差 粗车48外圆柱面 Ra12.5 自由公差 粗车上端面50.25、下端面52外圆锥面 Ra12.5 自由公差 粗车58外圆柱面Ra12.5 iT8 粗车58外圆柱面 Ra12.5 自由公差 粗车50外圆柱面 Ra12.5自由公差 粗车52外圆柱面 Ra0.4 iT6 精车M5026g外螺纹圆柱面精车上端面20、下端面23.825内圆锥面 Ra0.8 自由公差 粗车20通孔Ra25自由公差钻孔-铰孔左端面自由公差粗车右端面自由公差 粗车键槽Ra3.2IT9粗铣-精铣三、加工顺序安排 （一）工序安排1、加工阶段划分当零件加工质量规定较高时,往往不也许用一道工序来满足规定,而要用几道工序逐渐达到所规定加工质量和合理地使用设备、人力,零件加工过程普通按工序性质不同,可以分为粗加工,半精加工,精加工三个阶段。粗加工阶段：其任务是切除毛坯上大某些余量，使毛坯在形状和尺寸上接近零件成品，因而，重要目的是提高生产率，去除内孔，端面以及外圆表面大某些余量，并为后续工序提供精基准， 半精加工阶段：其任务是使重要表面达到一定精加工余量，为重要表面精加工做好准备，精加工阶段：其任务就是保证各重要表面达到规定尺寸精度，留一定精加工余量，为重要表面精加工做好准备，并可完毕某些次要表面加工。如精度和表面粗糙度规定，重要目的是全面保证加工质量。2、基面先行原则 该零件进行加工时，要将端面先加工，再以左端面、外圆柱面为基准来加工，由于左端面和55外圆柱面为后续精基准表面加工而设定，才干使定位基准更精确，从而保证各位置精度规定，然后再把别的某些加工出来。3、先粗后精 即要先安排粗加工工序，再安排精加工工序，粗车将在较短时间内将工件表面上大某些余量切掉，一方面提高金属切削效率，另一方面满足精车余量均匀性规定，若粗车后留余量均匀性满足不了精加工规定期，则要安排半精车，以此为精车做准备。4、先面后孔 对该零件应当先加工平面，后加工孔，这样安排加工顺序，一方面是运用加工过平面定位，稳定可靠，另一方面是在加工过平面上加工孔，比较容易，并能提高孔加工精度，因此对于输出轴来讲先加工75外圆柱面，做为定位基准再来加工别的各孔。（二）、热解决工序安排热解决目是提高材料力学性能，消除残存应力和改进金属加工性能，热解决重要分预备热解决，最后热解决和内应力解决等，本零件输出轴材料为45钢，在加工过程中预备热是消除零件内应力，在毛坯锻造之后。最后热解决在半精车之后精车之前。（三）、拟定加工工艺路线 依照以上各个零部件分析以及加工工艺拟定基本原则，可以初步拟定加工工艺路线，详细方案如下：方案：1 备料 锻造毛坯2 热解决 退火（消除内应力）3 普车 粗车各圆柱面留半精车、精车余量以及左端面4 普车 粗、精车右端面 钻中心孔5 普车 粗车176外圆柱面 倒角6 热解决 调质 7 普车 半精车左端各圆柱面到规定9 普车 钻30底孔，车104，车80孔留镗孔余量10普车 铰80孔到规定，倒角 11普车 倒角12铣 铣50、钻、扩、铰20到规定13铣 铣键槽14去毛刺15检查（四）、加工路线拟定拟定刀具走刀路线重要是提高生产效率，对的加工工艺程序，在拟定走刀路线时重要考虑如下几种方面： 1、应能保证零件加工精度和表面粗糙度. 2、应使走刀路线最短，减少刀具空行程时间，提高加工效率. 3、应使数值计算简朴，程序段数量少，以减少编程工作量.四、工艺设计1、加工余量，工序尺寸，及其公差拟定 依照各资料及制定零件加工工艺路线，采用计算与查表相结合办法拟定各工序加工余量，中间工序公差按经济精度选定，上下偏差按入体原则标注，拟定各加工表面机械加工余量，工序尺寸及毛坯尺寸如下：1）外圆柱面176工序名称工序余量工序公差工序尺寸公差表面粗糙度粗车5IT1217612.5毛坯51812）外圆柱面55工序名称工序余量工序公差工序尺寸公差表面粗糙度粗车15IT125512.5毛坯15703）外圆柱面60工序名称工序余量工序公差工序尺寸公差表面粗糙度粗车10IT126012.5毛坯1070 4）外圆柱面65工序名称工序余量工序公差工序尺寸公差表面粗糙度粗车5IT126512.5毛坯5705）外圆柱面75工序名称工序余量工序公差工序尺寸公差表面粗糙度粗车5IT127512.5毛坯580 6）内圆柱面80工序名称工序余量工序公差工序尺寸公差表面粗糙度镗车3IT8803.2车孔47IT127712.5钻孔30IT123012.57） 加工通孔20工序名称工序余量工序公差工序尺寸公差表面粗糙度铰2IT7201.6扩9.8IT919.83.2钻9IT12912.58） 加工键槽工序名称工序余量工序公差工序尺寸公差表面粗糙度粗铣16IT9123.22、拟定切削用量及功率校核：加工外圆柱面176 粗车：查机械加工工艺设计手册P433 得知：f=0.81.2mm/r取f=0.81mm/rap=2.5mm查金属切削手册知Vc=7090 m/min取Vc=80 m/min 则n=1000Vc/ d =195.85r/min由CA6140阐明书取n=125r/min 故实际切削速度：Vc=n d/1000=2003.14187/1000=73.4m/min 校核功率：Pc=KcapVcf/60000=23052.50.8173.4/60000=5.4Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc=73.4 m/min，n=125r/min，f=0.81mm/r加工外圆柱面55粗车：拟定进给量f：查金属机械加工工艺人员手册增订组编上海科学出版社表10-8知f=0.60.9mm/r 结合CA6140阐明书取f=0.71 mm/r ap=2.5mm查金属切削手册知Vc=7090 m/min取Vc=75 m/min 则 n=1000Vc/ d =341.22r/min由CA6140阐明书取n=320r/min 故实际切削速度Vc=n d/1000=3203.1470/1000=70.34m/min功率Pc=KcapVc0.71/60000=23052.570.340.66/601000=4.4Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 70.34m/min，n=320r/min f=0.71mm/r半精车：查机械加工工艺设计手册P433 得知：f=0.250.35mm/r 取f=0.30 mm/r ap=0.9mm 取Vc=120m/min故n=1000Vc/ d=660.04r/min 圆整得n=660 r/min 功率Pc=KcapVcf /60000=23050.3120/60000=1.24Kw 由于机床阐明书查得Pc=7.5 Kw，效率为0.75，机床功率PnPc，因此机床功率足够，实际取值为Vc=120m/min，n=660r/min f=0.3mm/r精车：查机械制造工艺与机床夹具课程设计表2-20知： Vc=150160 m/min取Vc=160m/min f=0.18mm/r ap=0.55mm 则 n=1000Vc/ d =908.29r/min 圆整得n=910 r/min功率Pc=KcapVcf /60000=23050.550.18160/60000=0.6Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.75，机床功率PnPc，因此机床功率足够，实际取值为Vc=160m/min，n=910r/min f=0.18mm/r 加工外圆柱面60粗车：d=70 拟定进给量f：查金属机械加工工艺人员手册增订组编上海科学出版社表10-8知f=0.60.9mm/r 取f=0.71 查金属切削手册知Vc=7090 m/min取Vc=75 m/min 则 n=1000Vc/ d =341.2r/min 由CA6140阐明书取n=320r/min 故实际切削速度Vc=n d/1000=3203.1470/1000=70.34m/min 取ap=2.5mm校核功率：Pc=KcapVcf/60000=23052.570.340.71/60000=4.8 Kw 由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc=70.34m/min，n=400r/min f=0.71mm/r半精车：查机械加工工艺设计手册P433 得知：f=0.40.5mm/r取f=0.45 ap=0.9mm再查外圆切削数据表知：Vc=1.6672.17m/s 取Vc=1.8m/s 则n=1000Vc/ d=546.8r/min 圆整得n=550 r/min则Vc=n d/1000=5103.1462.9/1000 =100.7 m/min功率Pc=KcapVcf/60000=23050.90.45100.7/60000=1.57Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 100.7m/min，n=510r/min ，f=0.45mm/r精车：查机械加工工艺设计手册表9-16知： f=0.130.18mm/r 取f=0.15 mm/r再查外圆切削数据表知：Vc1.67m/s 取Vc=120 m/min 则n=1000Vc/ d=1000120/3.1461.1=625.5 r/min圆整得n=630 r/min 取ap=0.55mm故实际切削速度：Vc=n d/1000=6303.1461.1/1000=120.87m/min校核功率Pc=KcapVcf /60000=23050.55120.870.15/60000=0.38Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 120.87m/min，n=630r/min f=0.15mm/r 加工外圆柱面65粗车： 拟定进给量f：查金属机械加工工艺人员手册增订组编上海科学出版社表10-8知f=0.60.9mm/r取f=0.71mm/r查金属切削手册知Vc=7090 m/min取Vc=75 m/min 则 n=1000Vc/ d =341.2r/min 由CA6140阐明书取n=320r/min 故实际切削速度Vc=n d/1000=70.34m/min 取ap=2.5mm 功率Pc=KcapVcf/60000=23052.570.340.71/60000=4.8Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc=70.34m/min，n=320r/min， f=0.71mm/r半精车：查机械加工工艺设计手册P433 得知：f=0.40.5mm/r 取f=0.45mm/r再查外圆切削数据表知：Vc=1.6672.17m/s 取Vc=1.8m/s 则n=1000Vc/ d=506.55r/min 圆整得n=510 r/min取ap=0.9mm Vc=n d/1000=5103.1467.9/1000=108.7m/min功率Pc=KcapVcf/60000=23050.9108.70.45/60000=1.7Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc=108.7m/min，n=510r/min f=0.45mm/r精车：查机械加工工艺设计手册表9-16知： f=0.130.18mm/r 取f=0.18mm/r再查外圆切削数据表知：Vc1.67m/s 取Vc=120 m/min 则n=1000Vc/ d=578.2 r/min圆整得n=580 r/min故实际切削速度： Vc=n d/1000=5803.1466.1/1000=120.38m/min ap=0.55mm 校核功率Pc=KcapVcf /60000=23050.550.18120.38/600001000=0.46Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 120.38m/min，n=580r/min f=0.18mm/r 加工外圆柱面75粗车： 拟定进给量f：查金属机械加工工艺人员手册增订组编上海科学出版社表10-8知f=0.60.9mm/r取f=0.71mm/r 查金属切削手册知Vc=7090 m/min取Vc=75m/min 则 n=1000Vc/ d =298.56r/min 由CA6140阐明书取n=320r/min 故实际切削速度Vc=n d/1000=80.384m/min取ap=2.5mm 校核功率：Pc=KcapVcf/60000=23052.580.3840.71/60000=5.5Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 80.384m/min，n=320r/min， f=0.71mm/r半精车：查机械加工工艺设计手册P433 得知：f=0.40.5mm/r 取f=0.45mm/r再查外圆切削数据表知：Vc=1.6672.17m/s 取Vc=1.8m/s则n=1000Vc/ d=1000108/3.1477.9=441.5r/min 圆整得n=450 r/min 取ap=0.9mm Vc=n d/1000=4503.1477.9/1000=110m/min 校核功率：Pc=KcapVcf/60000=23050.91100.45/60000=1.7Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 110m/min，n=450r/min f=0.45mm/r精车：查机械加工工艺设计手册表9-16知： f=0.130.18mm/r 取f=0.15mm/r再查外圆切削数据表知：Vc1.67m/s 取Vc=120 m/min 则n=1000Vc/ d =1000120/76.13.14=502.2 r/min圆整得n=500 r/min故实际切削速度： Vc=n d/1000=5003.1476.1/1000=119.48m/min ap=0.55mm校核功率Pc=KcapVcf /60000=23050.55119.480.15/60000=0.39 Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc=119.48m/min，n=500r/min f=0.15mm/r加工内圆柱面80钻孔：查简要加工工艺手册P294知：ap=d/2=15mm取 f=0.35mm/r ；Vc=0.33 m/s 故n=1000Vc/ d=10000.3360/3.1430=210.2 r/min 圆整得n=210r/min故实际切削速度： Vc=n d/1000=2103.1430/1000=19.8m/min校核功率Pc=KcapVcf /60000=23051530.6/601000=3.99Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 19.8m/min，n=210r/min， f=0.35mm/r车孔：查简要加工工艺手册P297知 f=0.350.40mm/r，Vc=0.833 1.666m/s取f=0.35 mm/r Vc=0.85m/s；故n=1000Vc/ d=10000.8560/3.1474=219.5r/min由CA6140阐明书取n=200r/min 故实际切削速度Vc=n d/1000=2003.1474/1000=46.5m/min取ap=3mm校核功率Pc=KcapVcf /60000=2305346.50.35/60000=1.9Kw依照机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 46.5m/min，n=200r/min f=0.35mm/r铰孔：f=0.3mm/rap=1.5mmn=549r/minVc=n d/1000=3.1480/1000=138m/min功率Pc=KcapVc0.001/60=23051.5138/601000=7.9Kw依照机床阐明书查得Pc=7.5 Kw，效率为0.75，机床功率PnPc，因此机床功率足够，实际取值为Vc= 138m/min，n=560r/min f=0.3mm/r镗孔：查金属机械加工工艺人员手册增订组编表10-13ap=3mm； S=0.300.50mm/r取 S=0.3mm/r取Vc=0.65m/s则n=1000Vc/d=10000.6560/d=155r/min由CA6140阐明书取n=160/min 故实际切削速度Vc=nd/1000=1603.1480/1000=40.2m/min依照机床阐明书查得Pc=7.5 Kw，效率为0.8，功率Pc=KcapVcS/60000=2305340.20.4/60000=1.85Kw 机床功率PnPc，因此机床功率足够，实际取值为Vc= 40.2m/min，n=160r/min f=0.4mm/r加工通孔20钻孔：钻19.8底孔：查简要加工工艺手册P296 得：f=0.330.38mm/r，取f=0.36 mm/r； Vc=0.96 1.13m/s， 取Vc =1m/s故n=1000Vc/ d=100060/3.1419.8=965.1r/min依照X51机床阐明书得：n=945r/min故实际切削速度Vc=n d/1000=9453.1419.8/1000=58.75m/min ，又取ap=6 mm 校核功率：Pc=KcapVcf/60000=2305660.30.36/60000=5.0Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 23.1m/min，n=409r/min， f=0.2mm/r铰孔：查简要加工工艺手册表11-20知：f=0.30.65mm/r，取f=0.3 mm/r ；Vc=0.833 0.383m/s ，取Vc =0.60 m/s ；故n=1000Vc/ d=10000.660/3.1420=573.25 r/min圆整得：n=580 r/min故实际切削速度Vc=n d/1000=5803.1420/1000=36.4 m/min ap=0.1mm校核功率：Pc=KcapVcf /60000=23050.136.40.3/60000=0.04Kw由于机床阐明书查得Pc=7.5 Kw，效率为0.8，机床功率PnPc，因此机床功率足够，实际取值为Vc= 36.4m/min，n=580r/min ,f=0.3mm/r 加工端面粗车：查机械制造工艺与机床夹具课程设计指引得： f=0.66mm/r Vc=108m/min n=1000Vc/d=190r/min由CA6140阐明书取n=200r/min 故实际切削速度Vc=n d/1000=110.5m/min取ap=2mm校核功率：Pm=KcapfVc/60000=230520.66110.5/60000=5.6Kw由于机床阐明书查得Pc=7.5 Kw，效率为=0.8，机床功率PcPm，因此机床功率足够，实际取值为Vc=110.5m/min，n=200r/min，f=0.66mm/r. 精车：查机械制造工艺与机床夹具课程设计指引得：f=0.41mm/rap=0.5mm Vc=120m/min n=1000Vc/d=217.1r/min功率 Pm=KcapfVc/60000=23050.50.41120/60000=0.94Kw由于机床阐明书查得Pc=7.5 Kw，效率为=0.8，机床功率PcPm，因此机床功率足够，实际取值为Vc=120 m/min，n=217.1r/min，f=0.41mm/r.铣键槽粗铣：fz=0.12mm/r ap=5mm Vc=90m/min n=1000Vc/d=955.4r/minVf=nfz=114.6mm/r功率Pm=KcapfVc/60000=230550.1290/60000=2.07Kw由于机床阐明书查得Pc=4.5 Kw，效率为=0.8，机床功率PcPm，因此机床功率足够，实际取值为Vc= 89m/min，n=945r/min，纵向Vf=105mm/r,横向Vf=100 mm/r精铣： fz=0.10mm/rap=2mmVc=150m/minn=1000Vc/d=1194.2r/min Vf=nfz=119.4mm/r功率Pm=KcapfVc/60000=230520.10150/60000=1.15Kw由于机床阐明书查得Pc=4.5 Kw，效率为=0.8，机床功率PcPm.五.机械加工工艺过程卡邵阳学院机械加工工艺过程卡产品型号零件图号产品名称零件名称输出轴共页第 页材料牌号毛坯种类毛坯外形尺寸每毛坯可制件数每台件数备注工序号工序名称工序内容车间设备名称设备型号工艺设备 工时准 终 单 件1备料锻造毛坯2热解决退火3普车粗车各圆柱面及左端面车床CA6140三爪卡盘4普车粗精车右端面 钻中心空车床CA6140三爪卡盘5普车粗车176外圆柱面倒角车床CA6140三爪卡盘6热解决调质7普车半精车左端各圆柱面到规定车床CK7150A 三爪卡盘8普车钻30底孔，车104，车80孔留镗孔余车床CK7150A三爪卡盘9普车镗80孔到规定，倒角车床CK7150A三爪卡盘10普车倒角车床CK7150A三爪卡盘11铣铣50钻、扩、铰20到规定铣床 X51专用夹具
