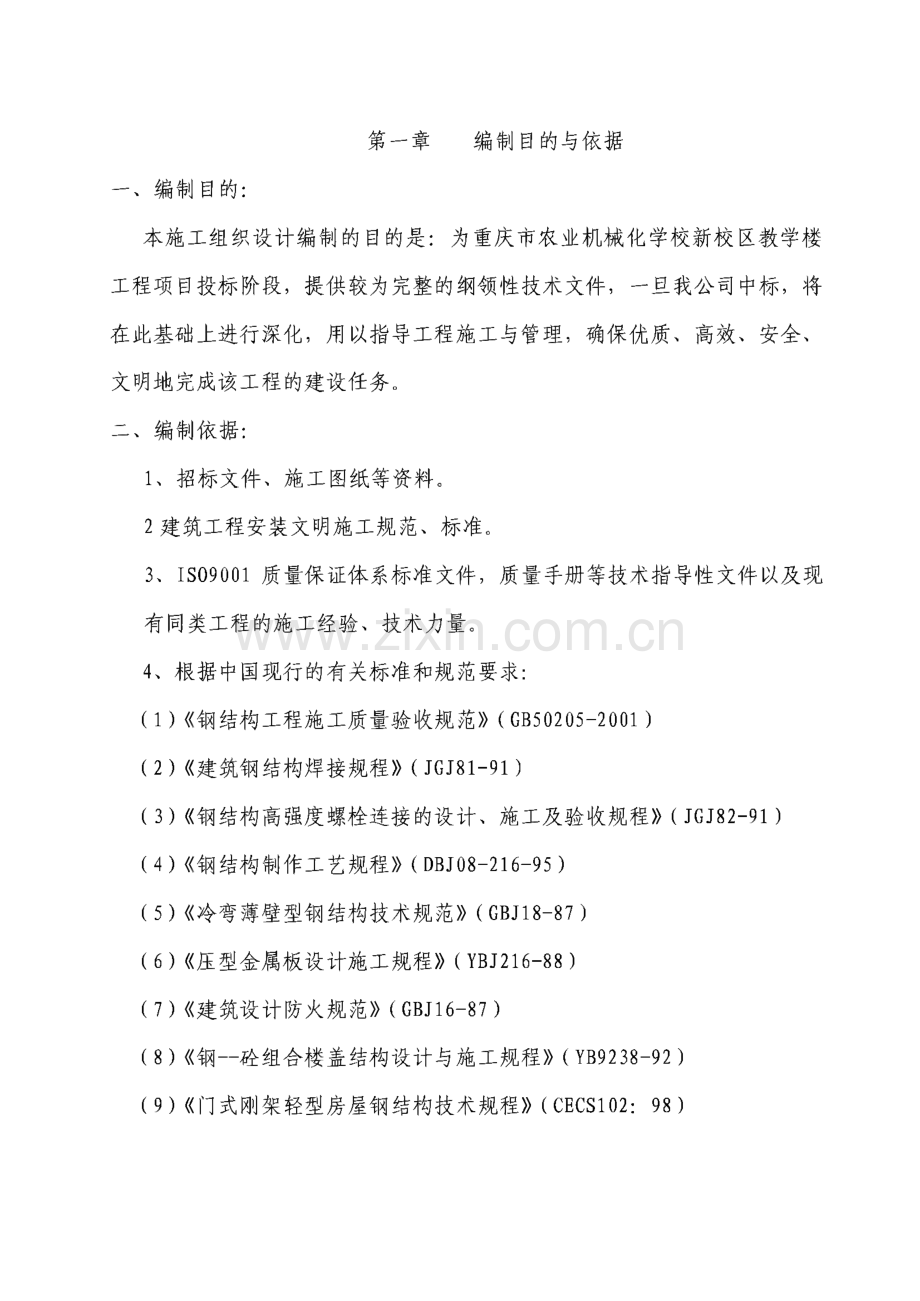

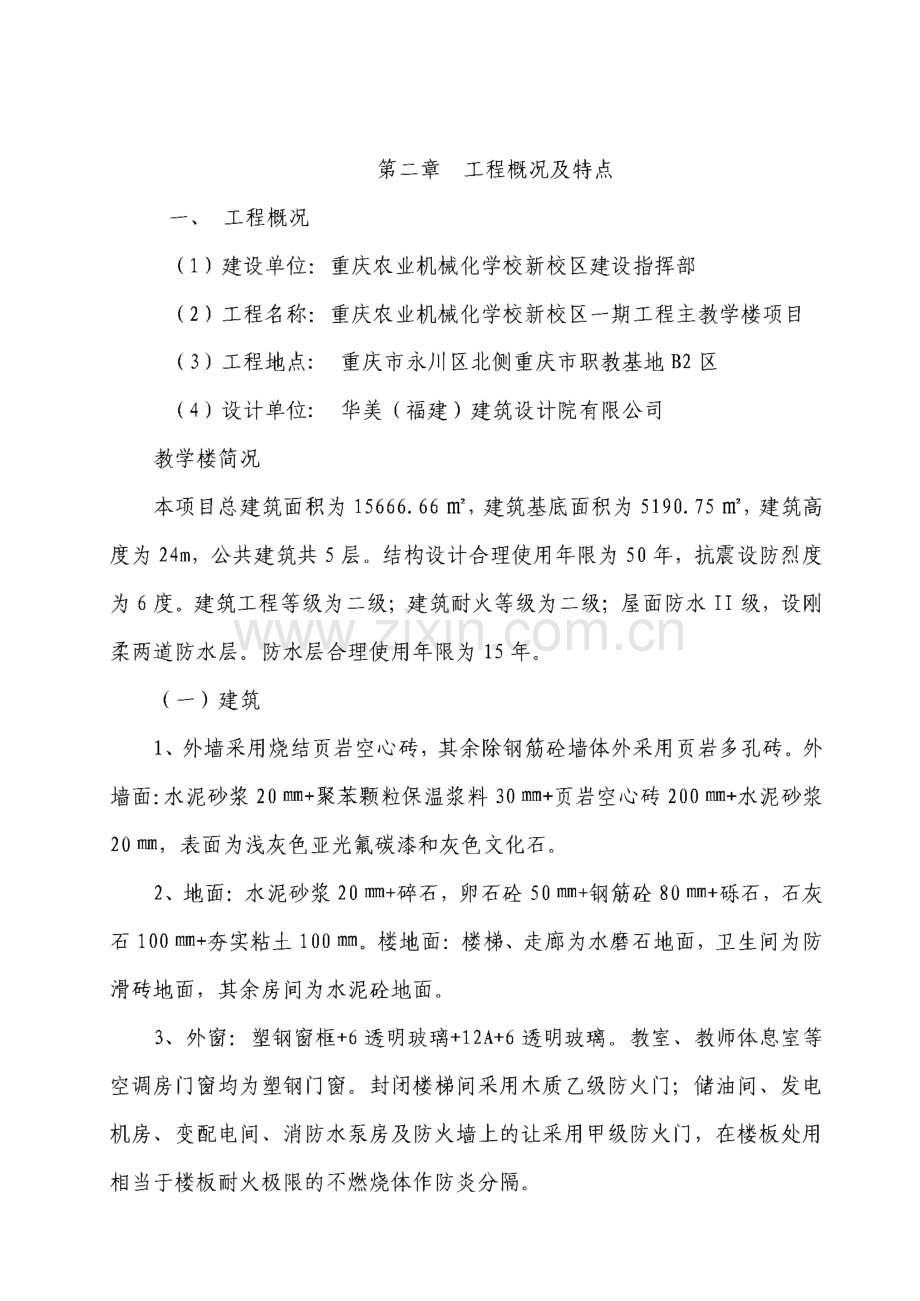

第一章 编制目的与依据一、编制目的:本施工组织设计编制的目的是：为重庆市农业机械化学校新校区教学楼 工程项目投标阶段，提供较为完整的纲领性技术文件，一旦我公司中标，将 在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制依据：1、招标文件、施工图纸等资料。2建筑工程安装文明施工规范、标准。3 IS09001质量保证体系标准文件，质量手册等技术指导性文件以及现 有同类工程的施工经验、技术力量。4、根据中国现行的有关标准和规范要求：(1)钢结构工程施工质量验收规范(GB50205-2001)(2)建筑钢结构焊接规程(JGJ81-91)(3)钢结构高强度螺栓连接的设计、施工及验收规程(JGJ82-91)(4)钢结构制作工艺规程(DBJ08-216-95)(5)冷弯薄壁型钢结构技术规范(GBJ18-87)(6)压型金属板设计施工规程(YBJ216-88)(7)建筑设计防火规范(GBJ16-87)(8)钢一校组合楼盖结构设计与施工规程(YB9238-92)(9)门式刚架轻型房屋钢结构技术规程(CECS102：98)第二章工程概况及特点一、工程概况(1)建设单位：重庆农业机械化学校新校区建设指挥部(2)工程名称：重庆农业机械化学校新校区一期工程主教学楼项目(3)工程地点：重庆市永川区北侧重庆市职教基地B2区(4)设计单位：华美(福建)建筑设计院有限公司教学楼简况本项目总建筑面积为15666.66 m2,建筑基底面积为5190.75 m2,建筑高 度为24m,公共建筑共5层。结构设计合理使用年限为50年，抗震设防烈度 为6度。建筑工程等级为二级；建筑耐火等级为二级；屋面防水II级，设刚 柔两道防水层。防水层合理使用年限为15年。(一)建筑1、外墙采用烧结页岩空心砖，其余除钢筋硅墙体外采用页岩多孔砖。外 墙面:水泥砂浆20 mm+聚苯颗粒保温浆料30 nlm+页岩空心砖200 mm+水泥砂浆 20 mm,表面为浅灰色亚光氟碳漆和灰色文化石。2、地面：水泥砂浆20加+碎石，卵石粒50 mm+钢筋建80 mm+砾石，石灰 石100 mm+夯实粘土 100 nlm。楼地面：楼梯、走廊为水磨石地面，卫生间为防 滑砖地面，其余房间为水泥建地面。3、外窗：塑钢窗框+6透明玻璃+12A+6透明被璃。教室、教师体息室等 空调房门窗均为塑钢门窗。封闭楼梯间采用木质乙级防火门；储油间、发电 机房、变配电间、消防水泵房及防火墙上的让采用甲级防火门，在楼板处用 相当于楼板耐火极限的不燃烧体作防炎分隔。4、内墙：内墙面装修：20厚1：3水泥砂浆面层，两次成活，腻子两遍,内墙涂料两遍。5、顶棚装修：10厚1：2.5水泥砂浆打底，5厚1：2.5水泥砂浆面层，腻子两遍，内墙涂料两遍。6、平屋面：水泥砂浆20 nlm+挤塑聚苯板50 nlm+水泥砂浆20 nra+钢筋球 100 mmo7、架空楼板：水泥砂浆20 mm+钢筋粒100加+挤塑聚苯乙烯泡沫塑料40 啦1+水泥砂浆20 mm。8、屋面：A、D-l 11轴线和F、H-1、11轴线为西瓦彩色屋面；9、11-A.L轴线为直形镀锌压型钢板屋面。9、屋面采用有组织外排水形式，雨水管距墙面不小于20,其排水口距 散水坡的高度应小于200,雨水管用管箍与墙面固定。10、11、12、油漆涂 料：楼梯、平台、护窗钢栏杆选用银粉漆，室内外露明钢构件的油漆为刷防 漆2道后再做银粉漆。10、室外散水900宽，每隔20米设变形缝一道，缝宽15内用沥青砂浆 嵌缝。（二）结构1、本工程为地上5层，建筑物高度（室外地面至主要屋面板板顶）为 21.6m,结构类型为现浇钢筋建框架结构。2、建筑室内地面标高 0.000相当于绝对标高320.00o3、根据地勘报告，以中风化泥岩为基础持力层，中风化泥岩天然单轴抗 压强度标准值为5.34MPa,地基承载力特征值为1.192MPao4、基础为独立柱基，开挖基槽时，不应扰动土的原状结构，如经扰动,应挖除扰动部分，用C15素球进行回填处理。5、本项工程墙柱、梁、板硅强度为C30,砖砌体中的构造柱、圈梁、现 浇带为C25,基础、地下室底板、侧壁、地下室顶板含梁抗渗等级为0.6Pma。6、建保护层：框架柱30;梁25;地下室顶板梁30;箍筋保护层为15 加。各层楼板、楼梯板和其他建墙15;暗柱及厚度400的墙20;地下室挡土 墙迎水面40。梁板中预埋管的硅保护层厚度30。筏板、抗水板及柱基下部为 40,上部为25 mm。(三)钢结构1、9-11轴线屋面采用钢管桁架承重，屋面桁架与柱顶为较接连接。楼 面连廊为焊接H钢桁架，该部分屋面采用冷弯薄壁檀条+彩钢轻质屋面板。屋 面桁架与柱顶采用普通螺栓连接。2、所有钢构件应在有资质的工厂制作，采取1：1放施工大样，复核无 误后方可下料、施工。3、钢结构的制作、运输、安装须严格遵守钢结构工程施工质量验收规 范(GB50205-2001)的规定。4、焊缝的质量等级：工厂对接焊缝为二级焊缝，角焊缝为三级，但外观 质量为二级，现场拼接焊缝为二级，角焊缝为三级。所有现场焊缝必须采取 措施保证焊缝质量，施焊工人必须是较高级的焊工。5、构件运输时要妥善绑扎以防止变形和损伤，所有构件在安装前必须经 过严格检查，如有变形和损伤等，应及时校下和修补。10、钢结构单元逐次安装过程中，应随时观察及时调整消除累计偏差，使总安装偏差最小。整个安装过程中必须保证结构的稳定，不得强行安装，导致结构和构件的永久塑性变形。结构吊装就位后，应保证结构的稳定性。（四）电气1、照明：照明导线根数均为两根，插座支路为三根，设备旁编号为支路,除应急照明线路为阻燃导线外，其余照明支线均为BV-2.5mm2铜芯塑料线，所有导线均穿阻燃型PVC秋暗敷设。2、建筑物防雷：本工程为二级防雷，用巾12热镀锌圆钢沿屋顶女儿墙 或硅构架作明装避雷带，屋面设不大于10 x10或12x8防雷网格，屋顶所有 突出屋面的金属体和护栏用25*4热镀锌扁钢与避雷或防雷引线电气连接。防雷引下线利用结构柱（墙）处用巾12热镀锌圆钢作为防雷引流构件。防雷 引下线在离地500处设暗装测试接地板。建筑的钢结构部分与防雷引下线和基础接地体焊接连通。本工程设联合接地装置，接地电阻为不大于1欧。利用基础梁底不小于 2巾16主筋（无钢筋处有40 x4热镀锌扁钢）和桩基础钢筋网焊接连通作为 基础接地网，各接地引下线与基础接地极焊接连通，且埋深不小于0.8米。3、弱电：本工程采用集中控制系统形式，保护等级为二级；教学楼设置 火灾报警及联动控制装置。消防控制室设在二层，直通室外。控制室内设火 灾报警及联动控制器、警报及通信控制装置。（五）给、排水1、给水：给水水源由途经本建筑附近的市政给水管给出两个接点，沿建 筑周边形成DN150室外环网，以保证供水安全。供水压力为0.40Mpa。计量：从市政给水管上接出两根DN200输水管分别设DN200总水表，学 校用水由市政直接给。2、排水：排水系统污雨分流。生活污水采用直接排放至市政管道。雨水排至市政原有或新建雨水沟（管）。二、工程特点：1、工期紧：本工程根据计划，从施工到交工验收共计300日历天，所以 必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接 时间，以保证工程如期竣工。2、外墙大面为氟碳漆装饰，为保证外立面不裂缝，空鼓、光洁平整，轮 廓清晰，必须制造完善的施工方法提高施工质量。3、本工程为钢筋建框架结构和钢桁架结构的混合体。钢结构两端支点的 预埋螺栓的准确性、钢结构在工厂的加工精度、运输防止变形、现场组装由 为重要，必须制定科学、合理的专项施工方案。4、工期短、质量高，本公司将合理组织材料供应和生产，选用优秀管理 班子和优秀施工队伍，确保本工程在有效工期内完成，工程质量达优良标准。5、本工程采用商品建。各种工种、工序在施工过程中交叉配合，工序搭 接必须注意科学管理，统一协调。第三章施工部署一、项目组织机构1、组织机构：为实现实工程工期和质量目标，获得良好的工程质量和 社会声誉，我公司将该工程列为重点工程组织施工，并根据该工程项目的性 质和特点，实行项目法施工管理，派具有丰富建筑施工管理经验的任项目经 理。在施工过程中，保证项目经理一定到岗，且不同时承担另一个项目。项 目班子将以项目经理为首，配备总工程师（技术负责人）、副项目经理、施工 员、质安员、材料员、预算员，各专业及材料试验等专职人员，全面负责该 工程的施工、技术、进度、安全、质量、材料、文明施工及消防等工作。由 项目经理负责组织具体实施，落实到现场具体人员，并定期召开技术安全、工程协调会议，提高工程质量，加快工程进度。同时各职能部门除按职能范 围对现场施工工作进行监督外，还应协助项目经理调动公司内部人力、物力、财力等生产资源；保证该项目的全部后勤补给工作，使本工程能按期完工交 付业主使用。2、项目部管理人员工作职责A、项目经理工作职责(1)认真贯彻国家和上级的有关方针、政策、法规及公司制定颁发的各 项规章制度，自觉维护公司和员工的利益，确保公司下达的各项经济指标的 全面完成。(2)做好项目经理部的职能分工、责任分工和协调运作。(3)认真履行合同，承担规定的责任和义务，完成项目目标。(4)编制实施性施工组织设计(包括施工方案、作业指导书、进度计划),据以进行施工和控制。(5)对作业队做好施工组织、计划与管理、协调与指挥、监控与考核工 作。(6)按公司授权范围，对项目范围内的各单位工程组织对外分包、发包(报公司总工程师审批后执行)，对工程的进度、质量、安全、成本和现场文 明进行监督管理，考核验收，全面负责。(7)根据业主及公司年(季)施工计划，组织编制季(月)度生产计划，包括劳动力、材料、构件和机械设备的使用计划。据此与有关部门签订供需 包保和租赁合同，并严格履行。(8)科学组织和管理项目工地的人、财、物资源，协作调节分包单位间 的关系，做好人力、物力和机械设备的调配和供应，及时解决施工中出现的 问题，保证履行与公司签订的承包合同，提高综合经济效益。(9)按公司的要求，本着认真负责的态度搞好对外、对内的验工(计量)计价工作，及时搞好工程变更设计和签证，努力做好原始资料的收集、整理,及时提供工程索赔依据。(10)组织召开交班会、调度会、每月一次的经济活动分析会，总结经 验，检查责任成本预算执行情况，针对成本管理中存在的问题，制定相应的 改进措施，以保证目标成本的实现。(11)做好竣工验收交付与工程价款(包括费用)结算工作。B、项目技术负责人工作职责(1)认真贯彻、执行国家和公司颁布的各项技术政策，组织实施上级颁 发的各项技术标准、规范、规程等规章制度。(2)组织审查设计文件，并进行现场核对，提出审核意见。(3)主持施工技术调查，主持编制施工技术调查报告，并及时组织交接 桩及施工前的测量工作。(4)确定施工工期和质量要求，审定预算物资、劳动用工、机械设备等 需求量。主持编制施工安排和施工组织设计、单项施工作业指导书，并督促 检查其贯彻执行情况。(5)组织编制工程创优规划、措施，并督促实施，积极开展全面质量活 动，组织编制保证工程质量、安全生产等技术措施，并督促检查贯彻执行。(6)经常深入现场，检查、指导施工，主持研究、审定施工中的重大技 术问题或施工方案，组织重点工程的技术交底和公司内外之间的技术交接工 作。领导工程实验和科技档案工作。(7)主持或参与工程竣工自验、初验和正式交验。经常督促检查“验标”的贯彻执行、各种施工技术原始资料积累和竣工文件的及时编制。(8)组织或参与鉴定工程承包合同，审核验工计价和内部收方，督促检 查合同的执行情况。(9)主持工程调概、变更设计和索赔清算工作。C、工程部工作职责(1)认真贯彻国家及行业颁发的施工技术规范、规程、规则，执行公司 颂布的有关技术方面的管理条例和工作制度。(2)参与上级主管部门及业主组织的施工调查，编制项目部标段内的综 合实施性施工组织设计及标段内重点工程或关键工序的实施性施工组织设 计，编制单项施工作业指导书，并督促各施工队实施、落实。(3)做好图纸会审工作，对图纸有疑问的要积极与有关部门联系澄清后 方可施工，工程施工中做好技术交底工作。(4)组织标段内交接桩、补桩及中线、水平的复测贯通及施工中经常性 的中线水平测量、竣工测量等工作。(5)编制年、季、月施工生产和作业计划。(6)收集并建立工程变更的各项资料，掌握纪要及工程施工进度、质量、工期、竣工等情况。(7)做好变更索赔，建立变更设计台帐和办理变更设计、索赔的签证,在工程验工过程中，做到出具的工程数量准确可靠。(8)做好调度工作，定期、定时召开调度交班会议。(9)工程施工时，及时收集工程的各种原始资料，完工后积极做好竣工资料的编制工作。D、预算合同部工作职责(1)及时编制施工预算、补充预算、调整预算及索赔预算，建立健全工 程项目验工台帐，明细工程验工台帐，做好月、季、年计量(验工计价)和 末次计量(验工计价)清算工作。(2)主持编制年、季、月施工生产和作业计划、主要材料、机具设备的 申请计划。(3)收集并建立工程变更的各项资料，掌握各项会议纪要及工程施工进 度、质量、工期、竣工等情况。(4)做好各项工程的劳务分包工作。(5)做好变更索赔工作，及时办理工程变更设计和签证。(6)会同财务部门作好工程成本分析。E、物资设备部工作职责(1)按照月施工计划，提报月材料申请计划。(2)开展物资材料市场调查，确定合理的采购价，组织签订合同(经项 目经理审查后执行)，控制进料成本。(3)建立单位工程“分施工队定额发料台帐”对单项工程采取总量控制，按施工进度发料。单项工程完工后，实行工程材料结算制度，并分析节超原 因。(4)行使现场物资管理权，制定物资节约措施，对工地材料使用进行监 督，对物资消耗总量负责。制定物资节超奖惩办法，合理节约奖励，超之则 罚款。(5)建立周转台帐，使用的周转材料按租用费摊入工程成本。(6)严格工地物资现场文明管理，对现场火工品库、油库、材料库的管 理要制定岗位职责，落实责任人，创建安全、文明达标仓库。(7)进行月、季、年的材料成本核算，并建立原材料发放制度。(8)机械设备实行一级管理，建立机械设备的各项台帐，直接对机械设 备进行管理并掌握机械设备的各项成本，向领导提出意见和建议。(9)根据施工计划和进度的要求，合理地计划购买、调配机械设备，力 争少投入多产出。(10)掌握设备的使用状态，及时维修，确保机械的正常运行。每月进 行物资、机械设备大检查，奖优罚劣。(11)在项目基本完工后做好机械设备的退租退场工作。F、财务部工作职责(1)认真把握财务收支。按照国家财务制度规定，认真编制并严格执行 财务计划、预算，遵守费用开支范围和开支标准，合理节约地使用资金。(2)做好会计核算工作，认真做好记帐、算帐、报帐工作，正确计算各 项收入、支出、费用、成本和财务成果。定期核对帐目、核对库存，做到在 帐证、帐实相符的基础上编制会计报表。在日常核算和会计报表编制中应做 到手续完备、内容真实、数字准确、帐目清楚、日清月结、按期报帐。(3)加强资金管理，充分发挥资金使用效用。(4)加强成本核算工作，挖掘增收节支的潜力，揭露经营管理中存在的 问题并及时向领导提出建议。(5)差旅费、业务招待费按公司有关规定审核报销，坚持一支笔审批制 度。(6)妥善保管会计档案，按照国家和公司的制度规定保管好会计凭证、帐薄、报表等财务档案资料。(7)加强会计监督、维护公司和项目部的财经纪律。G、安全质量部工作职责(1)严格执行国家、行业有关的安全质量法规和公司的各项规定。(2)制定项目质量目标，建立安全质量保证体系，加强质量自检工作,充分发挥质检人员的积极性。(3)严格按照质量验收规定标准、技术规范，设计图纸的要求进行检验,按照工程进度做好检验监督、过程和竣工的各项检验工作，检验记录要完整、清晰。(4)加强质量自检工作。特别是隐蔽工程的检查，充分发挥内部各级质 量检查人员的作用，消除隐患，保证隐蔽工程受检一次合格。(5)正确处理好与监理的关系，及时办理隐蔽工程检查及质量检查评比 的签证。(6)做好日常施工的安全管理工作，规范用电、高空、爆破、机械管理 和做好冬、雨季施工的安全防范工作和安全保护工作。(7)工地应设置醒目的安全标语、警告标志和道路交通标志。(8)做好项目部的全面质量管理工作。教学楼施工组织机构图项目经理项目副经理技术负责人施工技术部合同预算部物资设备部安全质检部财务部基 础 工 程 施 工 组1F 体 工 程 施 工 组屋 面 及 装 修 施 工 组水电卫气施工组施工管理目标1、工期目标发扬顽强拼搏，团队作战的企业精神，确保10个月，日历工期300天完成工程任务。2、质量目标坚持“百年大计，质量第一”的方针，树立精品意识，确保合格等级标 准，争创优质工程。3、安全文明施工目标完善安全措施，提高安全意识，施工中跟踪控制检查到位消除隐患，防 患于未然，杜绝死亡和重伤事故发生，月工伤频率控制在1.5%。以下，一次 通过市安全生产管理部的安全达标认定，达到市优良等级。4、现场管理目标：为保持施工现场周围清洁的环境，我们设专人打扫清洁等措施，做到物 流有序、施工顺畅、文明施工，确保现场管理达到市级文明施工样板现场。5、施工环境目标我公司在保持以往文明施工优良传统下，针对本工程制定更加严谨的环 境保护措施。在确保工程质量和工期的前提下，树立现场全体员工环保意识,自觉保护公共设施，最大限度减少对环境的污染。6、服务目标服务周到、业主满意、重视抱怨、信守合同，认真协调与有关各方面的 关系，接受并积极配合业主和监理对工程质量、工程进度、计划协调、现场 管理的控制与监督。三、劳动力组织合理而科学的劳动力组织，是保证本工程顺利进行的重要因素之一。根 据工程实际进度、及时调配劳动力。我们将通过考察指定最优秀的成建制的 劳务队伍进驻本现场，并分级签定劳务合同。进场前进行入场安全知识教育，认真组织技术交底。特殊工种持证上岗，按时入场后迅速进入工作状态。在 主体结构施工时，钢筋工、木工相对投入较多。根据施工进度计划，及时投 入装修和水电安装工人。本项目由我公司自行施工，无转包情况。未经监理和业主同意，我公司 不会擅自分包。根据施工总体控制计划、工程量、流水段的划分、装修、水电安装的需 要，现场劳动力投入见下：钢筋工分二个班组，两班20人；木工分二个班组，每班20人；混凝土 工分二个班组，每班20人；瓦工分二个班组，每班25人；抹灰工分二个班 组，每班20人；电工10、水暖工10、电焊工10、架子工30、油漆工10、机 修工4、机械工28人，管理人员11人，合计303人。四、主要施工机械的投入1、为满足整个工程施工需要，结构施工阶段，投入2台F0/23B(L=50m)塔吊安装于教学楼的南北面用于结构施工垂直运输。整个工程的桂采用商品 被。为满足球的输送，现场常备1台HBT60A建输送泵，在楼层施工面设一台 24m臂长的布料杆。基础时施工阶段采用1台泵，以满足硅连续浇捣的需要。2、塔吊安装在基础结构施工前完成，先浇筑塔吊基础，在塔吊基础内预 埋地脚螺栓，待基础建强度达到要求后即安装塔吊。塔吊基础承台设计在获 得详细地质报告后完成3、为了确保在使用期不出现因设备故障而影响工期，我们还另行配置必 要的塔吊等主要设备易损配件，做到预防在先，确保工期目标的万无一失。土建工程主要施工机具一览表序号名称规格单位数量备注1塔吊F0/23B(L=50m)台22砂浆搅拌机500L台43钢筋弯曲机QJ40-1台24钢筋断料机QJ40-1台25钢筋调直机3t台26砂轮切割机套37潜水泵DN50台608闪光对焊机TN-100台19圆盘锯把210电焊机台411振动电机台1512水钻台1113空压机台614切石机辆1五、临时用电施工用电由业主提供的三相变配电房引入，现场设4个配电箱，分担各 单位工程的电负荷，其布置详见总平面布置图，电线的铺设，配电箱、漏电 保护器的设备均应符合国家规定的施工现场用电安全规程。为确保役浇筑连续作业，防止突然停电，现场配备一台120KVA的发电机,确保硅浇捣用电。施工用电量计算 P=l.1(KlEPc+K2EPa+K3EPb)其中 K1=O.7K2=0.8K3=1.0Pc=15KWPa=15KWPc=280KWP=l.1(0.7 x 280+0.8 x 15+1.0 x 15)=245KW六、施工用水施工用水由业主提供的水源接出，现场按需要将水头接至各用水点.总用水量计算如下 施工用水Z QMCql=kl 8 x 3600Kl=l.lQl=200m3Nl=300L 200 x 300 x 1.5ql=l.15 X 8 X 3600=3.1L/S生活用水PN K、q2=k t X 8 X 3600现场高峰昼夜将每个工程360人计算则 Pl=360 人 N2=60K3=l.5t=3360 x 60 x 1.5q2=k 3 x 8 x 3600=o.3L/S总用水量 q=ql+q2=3.1+0.3=3.4L/S消防用水q4=10L/Sq故总用水量取q=10L/S供水管径取场内供水管径D=100mm的钢管为保证高层於养护等施工用水，现场配100m扬程的高压水泵一台。施工用电(见施工用电总平面布置图)七、临时道路场内临时道路表面硬化；进入现场的主要通道，应认真清理和维护；为 维护现场文明施工形象，场内道路硬化，维持表面清洁、卫生。现场围墙及 入口大门等的外观布置以及场内整体形象均根据单位企业形象手册的具 体要求进行统一布置。八、临时设施占地计划施工临时设施主要有：临时办公和生活用房、临时道路材料堆场等：m2序号用途所需面积(m2)需用时间备注1值班、办公室80自开工到竣工2食堂、餐厅160自开工到竣工3宿 舍200自开工到竣工4临厕浴100自开工到竣工5工具、材料仓库200自开工到竣工6材料堆场1500开工后3天第四章主要工程施工方案7合计2240一、主要施工方案土建工程作为量大面广的关键工序，必须充分利用机械化作业，提高劳 动生产率，减少人员投入；安装工程应紧密配合土建，同步跟进，按此原则：钢筋工程012及以下钢筋均采用绑扎接头；014一20水平钢筋现场采用绑扎、闪光 对焊，竖向钢筋均采用电渣压力焊，。22及以上的钢筋采用机械连接。模板工程采用早拆、快拆模板、支撑体系，柱模及楼板底模采用双面覆膜竹胶合 板；考虑到钢模加工的时间限制，也采用双面覆模竹胶合板，现场加工及拼 装，以满足进度控制的要求。混凝土工程地面以上的混凝土浇筑采用输送泵直接送料至各浇筑点；全部采用商品 搅拌混凝土、环保振动棒振捣。脚手架工程主楼结构及外装修采用外墙双排直立柱式钢管脚手架。垂直运输及楼层水平运输主体施工时采用2台固定式塔吊作为垂直运输（包括施工层面的水平运 输），其中混凝土运输采用混凝土输送泵+布料杆；装修材料等主要采用井架（垂直部分）配合手推车（水平部分）进行运输。(6)、钢结构采取在有资质规模的工厂加工，现场组装。二、组织流水施工1、组织流水施工的原则每个施工段中各楼层、各主要工序组织流水施工。在保持各施工段相对 独立性的前提下，统一调动整个现场的操作工人，充分利用人力资源，避免 窝工现象。在保持各施工段配备机械设备相对独立性的条件下，统一调动(使 用)现场各主要机械、设备及三大工具，充分利用物质资源。钢筋、水电预留 管线等各种构、配件的加工制作与现场施工同步，并确保现场施工进度的需 求。2、施工段、流水段、工作段划分及施工流向(1)流水施工的组织原则根据本工程的特点，为了优质高速地完成本工程的施工任务，我们将充 分利用有限的时间和空间，拟采用“先地下后地上，先主体结构后砌体粗装 修，内外精装饰同步进行，以主体施工为先导，各分部分项工程紧随其后，平面分段、立面分层；局部视具体情况，可以将外部装修等先行插入，科学 地组织交叉作业”的施工的组织原则，具体体现为：0.00以下部分拟采用分步施工，以有效合理地利用场地；砌筑工程在 框架结构开始施工后，三层框架主体完工后插入；内墙粗装修紧随砌体之后 进行；外墙装修，待主体封顶后由上而下施工；安装预留、预埋随主体施工 同步进行。基础和主体结构施工期间，为便于组织流水施工，以及工具、设备等周 转料具的调配使用，依照流水施工的原理组织。装饰工程的流水段划分参照 结构施工的流水段划分及顺序，原则上以层或部位为不同的施工段。(2)施工段划分按平面划分为二个施工段，A轴-D轴为第I施工段，G轴一L轴为第I施 工，连廊作为独立部分与之协调配合施工。(3)施工流向按照上述施工段划分，主体施工平面施工流向为：I段n段同步施工，空间上按楼层依次逐层施工：1层-2层-3层-4层-5层T屋顶结构。装饰工程待结构工程完工分步验收通过之后，方可进行装修工作，装饰 工程可以按空间分层，由上而下依次逐层施工，即屋顶一5层-4层-3层-2层一1层。安装工程的预埋预留等工程均附属于上述结构施工和装饰施工，其所有 施工均按照相应的分段划分和流向要求穿插配合组织实施。3、施工顺序在基础施工完成后，每一施工段按先下后上，先柱后梁板的顺序施工。砌筑工程在主体结构施工至第三层时插入；内外装修在主体结构分步验收后 插入，按上、下结合的顺序施工；屋面防水完工后，开始室内精装修；安装 工程预密、预埋随结构施工同步进行，安装阶段应与土建装修做好协调配合。三、施工顺序1、基础结构测量防线T挖土方T独立柱基础垫层-绑扎柱基钢筋一支柱基模板一浇 柱基混凝土T地梁及条基T基础结构验收一回填土。2、主体结构柱钢筋焊接、绑扎一支柱模板并浇筑混凝土 一搭设满堂梁板支承架，铺 梁底模-梁筋焊接、绑扎一支梁侧模、板底模一钢筋绑扎一浇梁、板混凝土 一养护一下一层结构（中间穿插填充墙砌筑工作）一钢架-主体封顶一主体 结构验收。3、内装修门窗框安装T顶棚、墙面抹灰T楼地面基层T楼地面面层T吊顶T踢脚 线、墙裙一门窗扇安装一其他室内精装修一油漆、涂料。卫生间（建议采用聚胺脂涂膜防水）在聚胺脂涂膜防水层施工完成后，铺地面砖。4、外装修屋面基层屋面防水及以上构造层一外墙抹灰-外墙漆及（石材）一室 外散水、台阶、坡道。第五章主要施工方法一、工程测量（一）制定测量方案的基本原则。以业主提交的测量控制点为依据建立适合本工程的测量体系，保证建筑 物定位准确，保证轴线、标高正确。1、施工平面控制网的测点根据业主提供的测量控制点在场区内引测23个控制点桩位，用经纬仪 定出主控制轴线，并根据主控轴线弹出其他轴线位置。基础施工完毕后，在 0.000结构面进行一次轴线闭合检查。主楼轴线 控制用激光经纬仪向上传递，控制点设置于地下室内，平面分别位于主控制 线两端处，并在其他各楼层控制点相应位置预留200 x 200小方孔向上传递。2、标高控制(1)在首层平面易于向上传递标高的位置布设基本传递高程点，用DS2 水准仪往返测，测设合格后，用红色油漆标记“V”并在旁边注建筑标高，以红上顶线为标高基准，同一区域、同一层平面内红“V”不得少于三 个，间距分布均匀并要满足结构施工的需要，且红“V”需设在同一水平高 度，其误差控制在3nlm以内则认为合格，在施测各层标高时，应后视其中 的两个红“V”上顶线以作校核。(2)0.000以上各层的标高传递均利用首层红“V”上顶线为标高基 准，用检定合格的钢尺向上引测，并在投测层标记红“V”，复检核合格后，方可在该层施测。(3)在结构施工到一定高度后，应重新引测相应的结构标高，以保证拟 建筑物的质量要求。(二)高程基准点的测设对水准点的检测及要求(1)对场内设的水准点，每月定时联测一次，以作相互检校。仪器采用 DS2精密水准仪，精度按二等水准技术指标执行。(2)对检测后的数据须采用微机电算，电算成果须作一分析，以保证水 准点使用的准确性。(三)控制点的保护控制桩按测量规程规定的标准进行埋设，一般埋设在坚固地方，桩顶周 围砌筑20cm高的保护台。二、基础工程基础施工前必须按建筑场地墓坑探查与处理现行规程进行探查处理。如果遇到异常情况或与地质勘查报告不符时，应与建设单位、设计院商定处 理方案。1、基础施工阶段平面排水基础施工过程中，施工场地有大量的施工用水、雨水，因此采用临时集 水井（带沉砂井）用水泵将水从桩内抽入集水井，排至施工现场外污水井内。2、独立柱基础施工1）施工工序施工顺序：施工放线独立柱基坑开挖一验坑 一浇垫层建 一 绑扎钢筋网及柱筋 一支模-浇筑建一拆模回填 一地梁基槽开挖一浇垫层建T冈筋绑扎一支模一浇建一拆模回填一 基础验收2）施工方法根据施工图测量放线，定出桩的中心线位置，然后根据设计尺寸画出坑 位边线。根据主控线引测各桩位轴线至护桩上，用红油漆作好标记。经业主、监理单位进行轴线、标高复核后办好手续及填写好有关资料（记录）。基坑采用人工开挖，当挖至岩层进入设计要求岩层时，取岩芯做单轴饱 和抗压试验，当挖孔桩的长度和深度嵌入中风化基岩等均达到设计要求后,检查孔底，清理杂物和积水，请建设、设计、地堪、监理单位进行验收。独立柱基建施工，跄采用商品建泵送浇筑，坍落度控制在160180（土 20）,孔深超过2米时硅下料应采用串筒，硅应分层浇筑振捣，每层浇筑高度 不超过600 mm,连续浇筑，不得留水平施工缝，并浇至基础梁底部或插筋底 部标高。剩余部分同地梁一起浇筑，在第二次浇筑前必须凿去浮浆，建在初 凝前，检查墙柱插筋位置及基础顶标高并及时进行养护。桩身碎必须留试件,每桩一组。钢筋建地梁施工：先施工放线，地梁基槽开挖采用人工开挖方式，开挖 过程中其土石方应及时运至现场指定位置堆放，严禁场内土石方乱弃。地槽 开挖施工应有序进行，分段分块进行，完成一段就施工一段。地梁钢筋施工 采用就位绑扎，地梁基础采用C15硅垫层，侧模采用木模板支模。地梁建采 用商品校C30浇筑，机械振捣。回填土：基础地圈梁以下工作完成组织验收合格后，土、石、水按一定 比例回填夯实，每填300厚夯锤夯实。基础施工完毕，邀请有关部门进行基础工程的验收，合格后再施工上部 结构。3）对进场材料的要求：A：对砂、石等地方材料在进场前先查所采用的场地原材料是否合格，然 后取样送试验室作出检验报告并出具配合比试验报告后，才能进场使用。对水 泥、钢材等主要材料进场前必须取样送试验室作检验、同时应具有出厂合格证,检验报告单等证明材料才能进场使用。B：材料进场后，应作现场检查，如砂、石的含泥量、钢筋直径是否达标,袋装水泥的每袋实际重量等。C：建立建全技术、质量、安全、后勤管理体系，以保障工程施工流程 顺利进行。施工期间实行三班制，当班的各部门人员必须坚守岗位，决不允 许任何人脱岗，任何人脱岗就下岗。D：各道工序施工完毕后，必须进行检查、评定、验收，才能进行下道 工序。三、钢筋工程(-)钢筋的检验与存放1、钢筋进场应具有出厂证明书或试验报告单，并需分批作机械性能试验。如使用中发现钢筋脆断、焊接性能不良和机械性能显著不正常时，还应进行 钢筋化学成分分析。严禁不合格钢材用于该工程。2、钢筋取样，每批重量不大于60T。在每批钢筋中的任意两根钢筋上各 取一套，每套试样从每根钢筋端部截去50cm,然后再截取试样二根，一根作 拉力试验(包括屈服点、抗拉强度和延伸率)，另一根作冷弯试验。试验时,如有一个试验结果不符合规范所规定的数值时，则应另取双倍数量的试样，对不合格的项目作第二次试验，如仍有一根试样不合格，则该批钢筋不予验 收，不能用在工程上。3、钢筋运到加工工地后，必须严格按分批同等级、牌号、直径、长度分 别挂牌堆放，不得混淆。4、存放钢筋场地要进行平整夯实，铺设一层碎石，条件允许可浇筑地坪,并设排水坡度，四周挖设排水沟，以利泄水。堆放时，钢筋下面要垫以垫木,离地且不宜少于20厘米，以防钢筋锈蚀和污染。5、钢筋半成品要分部、分层、分段并按构件名称、号码顺序堆放，同一 部位或同一构件的钢筋要放在一起，并有明显标识，标识上注明构件名称、部位、钢筋型号、尺寸、直径、根数。（二）钢筋制作加工场地及加工机械钢筋的加工由我公司钢筋综合加工厂承担，地下室施工阶段，在加工厂 制作成型后，运至现场绑扎或连接。上部结构施工时在现场设钢筋加工车间，现场安排所需各种加工机械。（三）作业安排由于钢筋加工量较大，且规格、型号繁多，必须周密部署，并根据总控 施工进度计划，编制详细的钢筋加工计划，各加工计划除和总进度计划吻合 外，同时要满足现场实际进度需要。（四）钢筋加工由专业人员进行钢筋翻样，完成配筋料表，配筋料表要经过技术负责人 审核。现场项目总工审批后才能允许加工。钢筋加工成型严格按混凝土结 构工程施工及验收规范（GB50204-92）和设计要求执行。制作成型的钢筋送 达现场后，现场建立严格的钢筋、质量检验制度、安全管理制度，不符合要 求的一律退场，并制定节约措施，降低材料损耗。（五）钢筋绑扎1、钢筋接头（1）钢筋连接：竖向钢筋：当d16mm时，采用电渣压力焊连接，其余采用搭接绑扎 连接。框架梁板筋：采用电弧焊或直螺纹、冷挤压等机械连接。钢筋直径d 20mm且带拐头时，采用电弧焊或闪光对焊连接。地下室底板：采用冷挤压机械接头。（2）钢筋接头要求：受力钢筋接头的位置应相应错开，当采用非焊接的搭接接头时，从任一 接头中心至1.3倍搭接长度的区段范围内，或当采用焊接接头时，从任一接 头中心至长度为钢筋直径35d且不小于500mm的段范围内。有接头的受力钢 筋截面面积占受力钢筋总截面的允许的百分率应符合：绑扎骨架和绑扎网中钢筋的搭接接头：受拉区25%,受压区50%受力钢筋的焊接接头：受拉区50%,受压区不限制受力钢筋的机械连接头：受拉区50%,受压区不限制2、钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。3、钢筋现场绑扎（1）现场不能长期堆放钢筋，钢筋原材料要严格按计划分批进场，加工 成型经检验合格后，并及时运到需要部位，避免钢筋在场地内长期堆放。（2）将墙身处预留钢筋调直理顺，并将表面砂浆等杂物清理干净。先立 2-4根竖筋，并划好横筋分档标志，然后于下部及齐胸处绑两根横筋固定好 位置，并在横筋上划好分档标志，然后绑其余竖筋，最后绑其余横筋。（3）双排钢筋之间应绑拉筋，拉筋直径不小于6,间距不大于600mm,剪力墙底部加强部位的拉筋宜适当加密。为保持两排钢筋的适当距离，宜采 用绑扎定位用的梯形支撑筋，间距1000-1200mm。4、修整：大模板合模后，对伸出的墙体，钢筋进行修整，并绑一道临时 水平横筋固定伸出的间距（甩筋的间距）。墙体浇混凝土时派专人看管钢筋,浇筑完后，立即对伸出的钢筋（甩筋）进行整理。（六）质量保证钢筋采购、制作、绑扎各工序遵循本单位完整的质保体系，各工序将严 格按照ISO-9002的程序实行，并满足图纸要求和规范要求。1、钢筋的品种和性能，焊条的牌号、性能以及接头中使用的钢板和型钢,必须符合设计要求和有关标准的规定。2、钢筋带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原 规格使用，钢筋表面应保持清洁。3、钢筋的规格、形状、尺寸、数量、锚固长度、接头设置必须符合设计 要求和施工规范的规定。4、钢筋焊接接头机械性能试验结果，必须符合焊接规程的规定。（七）电渣压力焊施工1、电渣压力焊的工艺过程：（1）钢筋安装之前，焊接部位和电极钳口接触的（约150nlm区段内）钢 筋表面上的锈班、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电 时间。不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约 10%。（2）安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位 置，一般为1/2焊剂罐高度偏下5-10mm,以确保焊接处的焊剂有足够的淹 埋深度。上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接 部位位于同轴状态，方可夹紧钢筋。钢筋一经夹紧，严防晃动，以免上下钢 筋错位和夹具变形。(3)安放引弧用的铁丝球(也可省去)，安放焊剂罐、填装焊剂。(4)试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。合 格后，方可正式生产。当采用半自动、自动控制焊接设备时，应按照确定的 参数设定好
