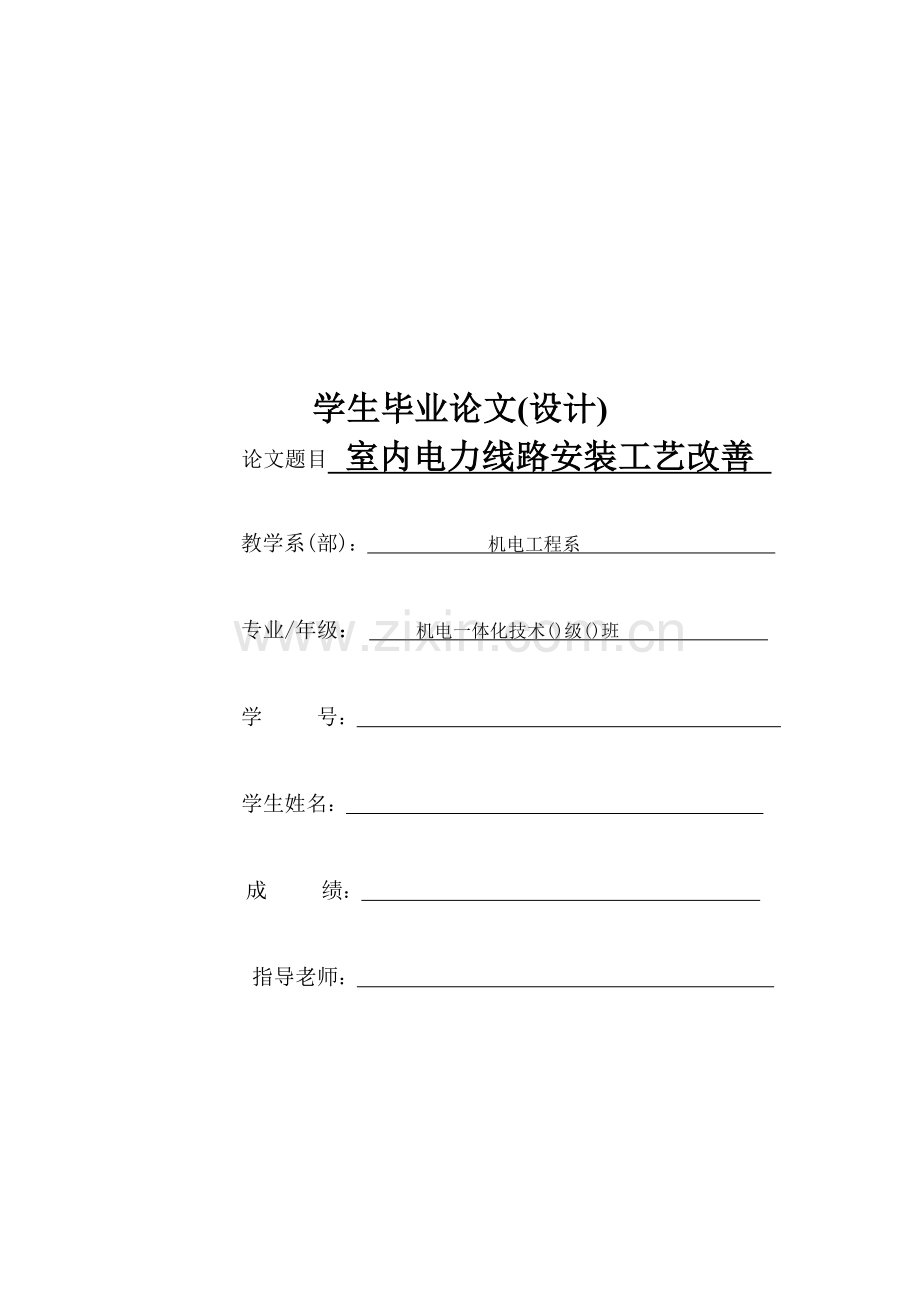

学生毕业论文(设计)
论文题目 室内电力线路安装工艺改善

教学系(部)： 机电工程系

专业/年级： 机电一体化技术()级()班

学 号：

学生姓名：

成 绩：　　　　　　　　　　　　　　　　　　

指导老师：

6月 10 日

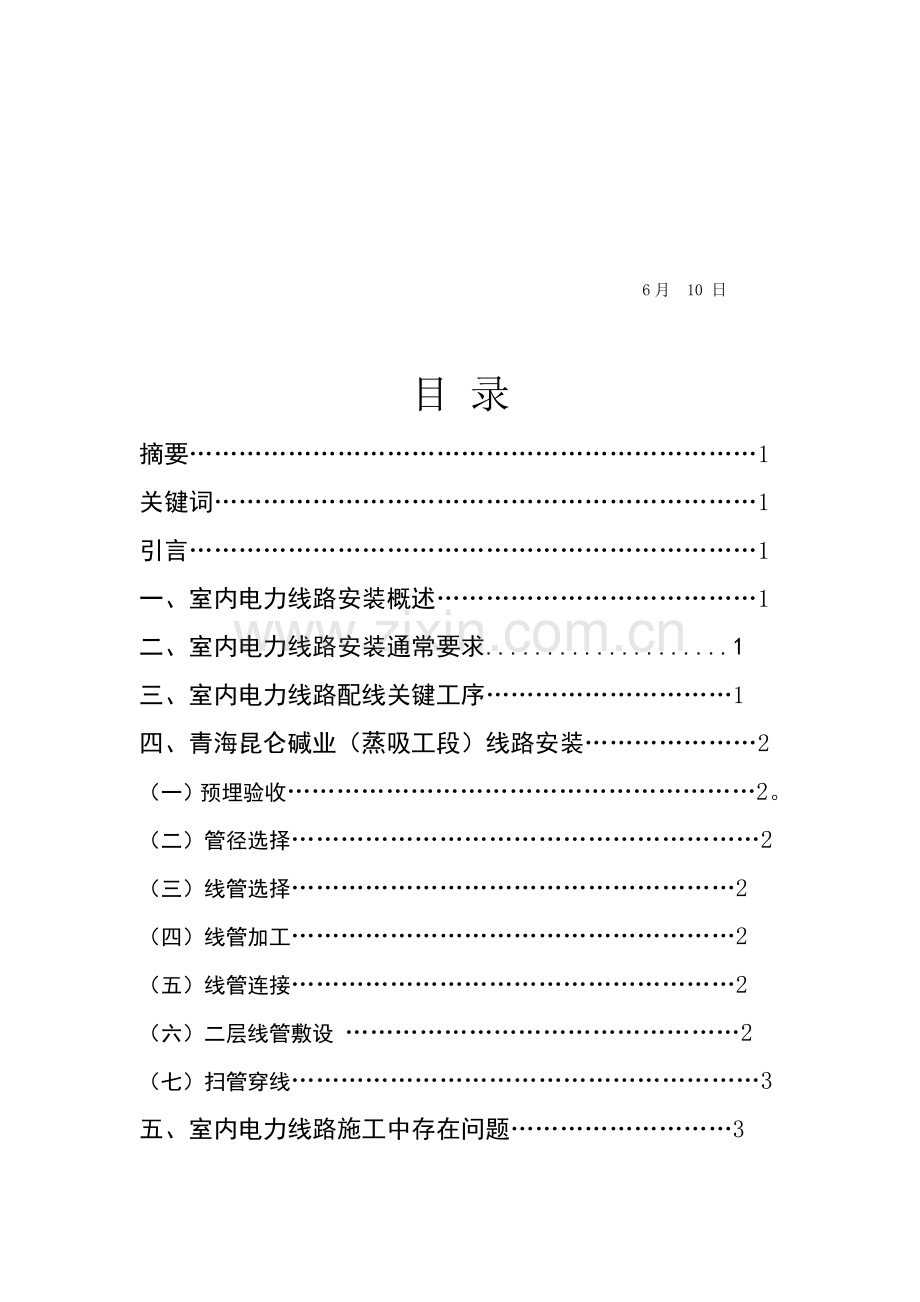

目 录
摘要……………………………………………………………1
关键词…………………………………………………………1
引言……………………………………………………………1
一、室内电力线路安装概述…………………………………1
二、室内电力线路安装通常要求....................1
三、室内电力线路配线关键工序…………………………1
四、青海昆仑碱业（蒸吸工段）线路安装…………………2
（一）预埋验收…………………………………………………2。
（二）管径选择…………………………………………………2
（三）线管选择………………………………………………2
（四）线管加工………………………………………………2
（五）线管连接………………………………………………2
（六）二层线管敷设 …………………………………………2
（七）扫管穿线…………………………………………………3
五、室内电力线路施工中存在问题………………………3
（一）线路敷设…………………………………………………3
（三）室内电气设备安装………………………………………3
六、小结 ………………………………………………………4
七、致谢词 ……………………………………………………4
八、参考文件…………………………………………………4

室内电力线路安装工艺改善
作者： () 专业/班级：()级机电()班
摘要：室内电力线路安装不仅要安全可靠输送电能，而且要部署整齐、安装合理、固定牢靠，符合相关技术规范要求。本文着重从室内布管和室内布线来叙述，和安装中存在问题和改善方法。
关键词：室内布线 电气安装 照明线路
引 言：伴随大家物质文化生活水平不停提升，大家对生活质量要求也越来越高，室内装修行业也成了一块巨大蛋糕。不过在装修工程中，有很多电气安装混乱，电气设计不够规范问题，因为电气安装不合格造成火灾事故时常发生。室内装修中导线可明敷设也可暗敷设，从美观角度考虑，绝大数家庭采取暗敷设。用阻燃性塑料管作为电线保护管是家庭安装中推荐方法，钢管布线则广泛应用于工业厂房和关键公共建筑中，和易燃、易爆、潮湿场所，它们全部可暗敷设，也可吊顶内明敷。电线保护管通常暗敷设在砖墙内或地板下。剪力墙、承重梁和混凝土柱头只能在土建施时预埋保护管，不可在剪力墙、承重梁和混凝土柱头土建完成后剔槽暗敷设，更不许可割断剪力墙、承重梁和混凝土柱头内钢筋。暗管碰到剪力墙、承重梁和混凝土柱头应改道避开。
1室内电力线路安装概述
室内电力线路安装关键指电力导线在室内敷设，和支持、固定和保护导线用配件安装等。室内电力线路安装，依据房屋结构和要求不一样，可分为明装和安装两种。明装时，导线沿建筑物或构筑物墙壁、天花板、行架和梁柱等表面敷设；暗装时，导线在地面、楼板、顶棚和墙壁泥灰层下面敷设。假如按所选材料来划分，则可分为绝缘子布线、钢管和塑料管布线、塑料护套线布线和钢索布线等。
2室内电力线路安装通常要求
（1）室内强、弱电布线均应穿管敷设，严禁将导线直接敷设在墙里、抹灰层中、吊顶及护墙板内。采取单股铜芯导线，PVC电线管壁厚度大于1.2m。
（2）导线穿墙敷设时，要用瓷管或硬质塑料管保护，管内两端出线口伸出墙面距离应大于10m。
（3）为了确保安全用电，室内线路和多种工艺管道之间最小距离要符合相关技术规范。
（4）线路安装时要美观，明配敷设时，要求配线横平竖直、排列整齐、支持物挡距均匀、位置适宜，并应尽可能沿建筑物平顶线脚、横梁、墙角等隐蔽处敷设。
（5）通电试验，全方面验收
3室内电力线路配线关键工序
（1）依据图纸确定导线敷设路径和敷设高度，并在建筑物上划出走向色线。在土建抹灰前，将全部固定点打孔，埋好支持件。
（2）装设绝缘支持物、线夹、支架和保护管，再导线敷设。做好导线连接、分支和封端剥线，并将电气出线端子和电气设备连接
（3）检验线路安装质量，检验线路外观，测量线路绝缘电阻是否符合要求，有没有断路和短路
4青海昆仑碱业（蒸吸工段）线路安装
青海昆仑碱业为100万吨/年纯碱工程，蒸汽吸工段为其纯碱制造过程关键工段。所以对该工段室内电力线路安装有着关键要求。该工程为经典“三边”工程，即边设计、边施工边，工程变更不确定原因多。所以我们电气施工人员在施工时候，要把图纸结合现场环境合理施工。
4.1预埋验收
电气施工前，首先要对原有配管和配线进行检验，即使是毛坯房，在土建施工时，也预埋了电线保护管，有穿了导线。需检验项目有：开关盒、插座接线盒位置是否符合设计规范；配管是否通畅；管内导线规格和绝缘是否符合要求等。假如是金属管，除了要测导线和导线之间绝缘电阻外，还要测每根导线和管子绝缘电阻。
4.2管径选择
电线保护管管径选择是依据管内导线包含绝缘层在内总截面不应大于管子内空截面积40﹪而决定，具体选择参考电气施工规范。
4.3线管选择
通常明敷在潮湿、防爆场所和暗敷设和地下管子，选择厚壁管。明敷设在干燥、防爆场所时，均用薄壁管。
4.4线管加工
对于管径φ32mm及以上镀锌钢管，可用弯管机或热烤法，使用弯管机要依据弯曲半径选择适宜模具。热烤法则是先用木塞塞住钢管一端，在管内塞满、塞实烘干沙子，然后堵住另一个端口。随即在胎模内成形，再浇凉水，倒出沙子即可。对于管径在φ32mm及以下管子则多用弯管器，此法简单方便。
4.5线管连接
根据施工规范要求，不管是明敷设还是暗敷设，钢管敷设通常全部采取管箍连接，不可直接焊接。在选择管箍时，要使得连接好后两钢管中心线对正，管箍长度通常为连接处管子1.5~3倍。管箍长度不适宜将不能起到加强接头处力学强度作用，通常应视可能加到敷设管线上冲击力大小而定。
4.6二层线管敷设
该工段由12层楼组成，每层全部采取钢管布线。这种布线方法是把绝缘导线穿在钢管内敷设布线方法，这种配线方法广泛应用于工业厂房和关键公共建筑中，和易燃、易爆、潮湿场所。在这关键叙述，二层照明线路配管。

4.6.1泛光灯配管
图，泛光灯有四4回路，用明配。明配时要注意外表美观，横平竖直。管子沿1-4水泥柱表面敷设，先制作“L”型支架固定在柱面上，然后用管卡子把管子固定在支架上。2轴和3轴选择配1条回路，一条回路穿2条回路线，再分别从3-2轴配1条管子至灯具。管子明配到配电箱时，将管子弯成鸭脖弯插入接线盒。
4.6.2日光灯配管
日光灯配管属二次暗敷设，电气管道要刨沟槽安装。计算埋设管槽宽度， 再用墨斗根据所计算宽度在墙上弹出双线，并在旁边标出宽度、深度、起止点，方便工人施工；然后，利用切割机根据之前所弹得墨线切割两条垂直线；最终，利用扁凿和榔头人工刨制，要预防用力过大而造成墙体开裂等问题。为了牢靠连接电气管道，在箱体埋设稳定后，管路和钢筋用铁丝捆扎牢靠，每隔1m将一根绑好铁丝钢钉打入砌体。为了避免粉刷层和砌体完全断隔，多根管道之间不能紧靠，依据计算要求，各管道之间间隔应在 0.5cm 以上。
4.7扫管穿线
4.7.1穿线前准备工作
首先检验管口是否倒角、有没有毛刺，避免穿线时刮伤导线。再经过压缩空气机吹通管路，除去管子中杂物和积水；或在铁丝引线上绑上擦布，往返拉动数次，除去管内杂物。
4.7.2导线穿管
穿线时，拉线一端要和送线一端配合默契，动作要直，不能强拉硬拽。穿多根单芯导线时，采取绝缘层不一样导线，A、B、C、三相导线用黄、绿、 红色区分，单根相线用红色，零线用蓝色，PE 保护线用黄绿双色线，预防以后连线出现错误。
5室内电力线路施工中存在问题
5.1线路敷设
5.1.1存在问题
上下防火区之间因为导线或线槽穿越楼板而留有空隙；暗配在混凝土配线管，拆模时外露，保护层不足，管子不通畅；三根及三根以上导管在同一处交叉；消防管线明装时未做防火处理。
5.1.2改善方法
防火区之间空隙采取耐火材料进行封堵；暗配在混凝土内配线管，保护层通常不少于15mm，消防管线保护层不少于30mm；施工中要确保多种管子通畅，向上管口应临时封堵；严禁三根及三根以上导管在同一处交叉，必需时可在导管处增设钢丝网等加强方法，导管直径大于20mm时宜采取金属导管；消防导线穿金属管或金属线槽明装时要求金属管或金属线槽外表面涂抹防火材料。
5.2室内电气设备安装
5.2.1存在问题
配电箱坐标、标高不正确或凹入墙面，移位、变形，箱盖内杂物未清除，防腐不立即；设备房内设备振动噪声太大，外壳有漏电现象。
5.2.2改善方法
施工前，技术管理人员应对箱盒坐标、标高，具体进行交底，箱定位后，用钢筋套圈焊接固定，以防位移，并在箱内用刚性物做十字支撑，以防变形。拆模后，应立即清除杂物，修整箱，做好防腐工作；设备房内设备应该和底座牢靠安装，预防设备振动引发过大噪声，安装人员同时应检验是否为设备本身质量问题而引发噪声；另外在设备安装完成后应该将设备金属外壳可靠地接地。
6小结
要保障室内电力线路正确工艺施工，就必需要有一个高资质施工单位。施工单位队伍资质是衡量施工企业水平一个关键标志。假如承建单位电气安装施工人员质量意识淡薄、素质低，没有电工操作证，对施工图纸领会不深刻，全部会对施工质量产生重大影响。由此可见， 专业队伍人员素质是工程成败关键。同时提升施工单位管理水平，建立严格工程奖惩制度，适时对施工人员进行技能培训，从管理上提升电气施工工程质量。为了提升工程质量，要加强材料管理，严格审查材料质量，对有合格证材料才许可进场，确保电气施工质量。电气安装使用材料和设备，如管、线、盒、箱、柜、动力设备、开关电器及自动化系统装置等，要确保全部材料含有合格证，或质量检验部门检验，符合国家规范材料才许可进场，并由监理单位验收合格后才能使用；加强分项工程质量检验是确保工程质量有效手段之一，因为建筑电气安装分项工程较多，不能在同一时间完成，所以要做好分项工程质量检验，在分项工程施工和检验完成后进行第一阶段检验，同时要在送点调试前做好第二阶段检验和测量。要经过分项工程质量检验提升整体工程质量；总而言之，施工单位在电气施工过程中，以规范和规程为准，做好施工前准备，切实制订施工质量管理体系，精心施工，充足发挥施工人员技术、技能和管理经验，保障室内电力线路正确工艺施工。
7致谢词
三年读书生活在这个季节立即划上一个句号，而我人生才刚刚开始。感谢胡老师悉心指导和热情关心，帮助我成功而且按时完成了此次论文写作。在本文题目提出早期,得到胡老师提点，在相关资料搜集和疑难问题处理上全部得到了胡老师和同学们热情帮助。论文写作期间胡老师为我提供了良好学习条件,认真耐心地解答了我在论文写作中碰到多种问题，值此论文完成之际，谨向胡老师指导教育表示忠心感谢和深深敬意，感谢同学对我热心帮助，感谢学校为我此次设计提供学习场所。谢谢你们！
8参考文件
[1]徐君贤著.电气实习[M].北京：机械工业出版社..
[2]黄民德著.建筑电气安装工程[M].天津：天津大学出版社..
[3]王佳著.建筑电气识图[M].北京：中国电力出版社..
[4]张云星著.电气设备安装技术[M]. 北京：中国劳动社会保障出版社..
[5]王晓东著. 电气照明技术[M]. 北京：机械工业出版社. .
[6]林福光著. 民用建筑电气设计和安装图集[M].北京： 中国水利水电出版社. .
[7] 秦兆海、周鑫华著.智能楼宇技术设计和施工[M]. 北京：北方交通大学出版社..
