浆砌片石关键技术交底.doc

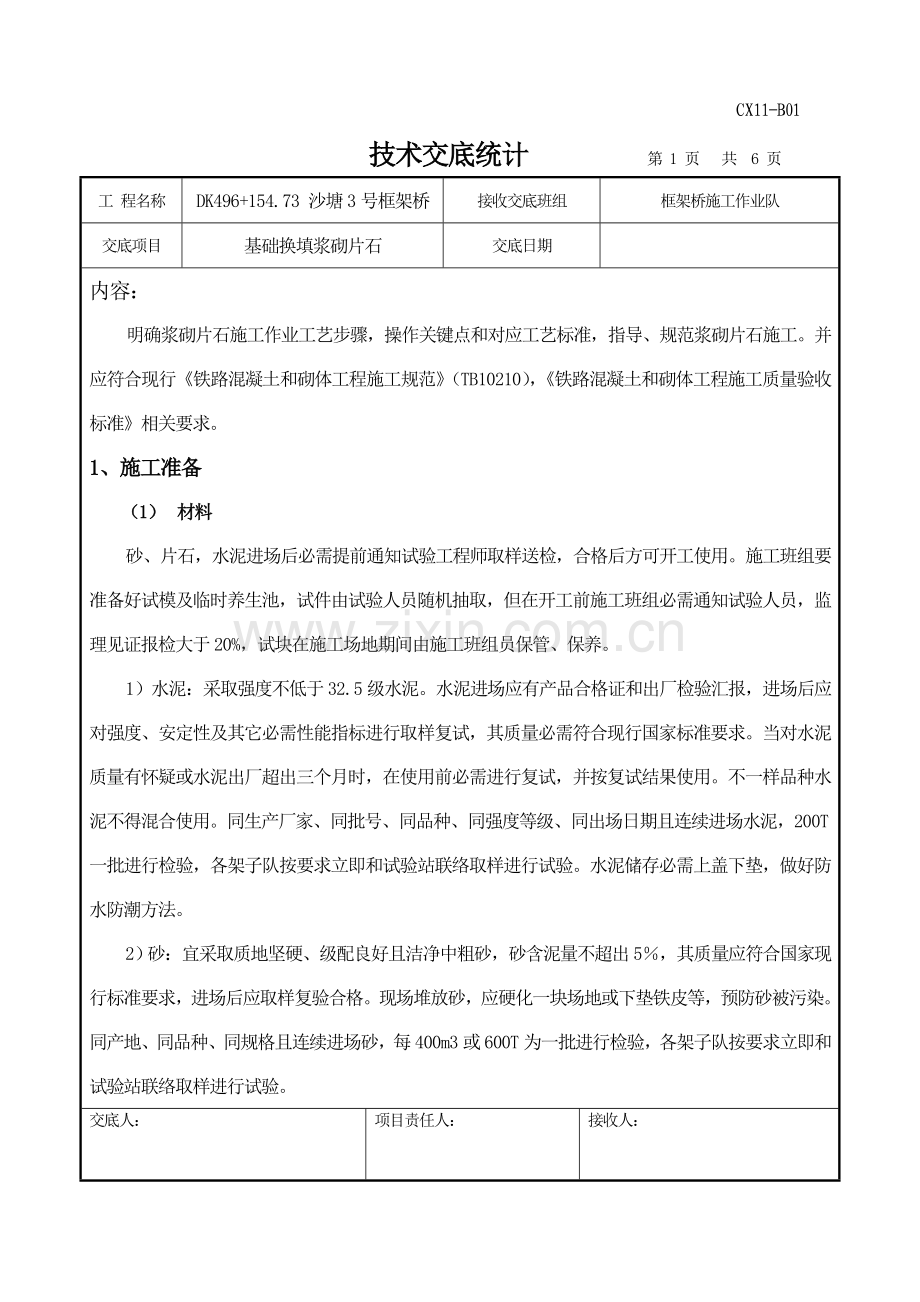

CX11-B01 技术交底统计 第 1 页 共 6 页工 程名称DK496+154.73 沙塘3号框架桥接收交底班组框架桥施工作业队交底项目基础换填浆砌片石交底日期内容：明确浆砌片石施工作业工艺步骤，操作关键点和对应工艺标准，指导、规范浆砌片石施工。并应符合现行铁路混凝土和砌体工程施工规范（TB10210），铁路混凝土和砌体工程施工质量验收标准相关要求。1、施工准备（1） 材料 砂、片石，水泥进场后必需提前通知试验工程师取样送检，合格后方可开工使用。施工班组要准备好试模及临时养生池，试件由试验人员随机抽取，但在开工前施工班组必需通知试验人员，监理见证报检大于20%，试块在施工场地期间由施工班组员保管、保养。1）水泥：采取强度不低于32.5级水泥。水泥进场应有产品合格证和出厂检验汇报，进场后应对强度、安定性及其它必需性能指标进行取样复试，其质量必需符合现行国家标准要求。当对水泥质量有怀疑或水泥出厂超出三个月时，在使用前必需进行复试，并按复试结果使用。不一样品种水泥不得混合使用。同生产厂家、同批号、同品种、同强度等级、同出场日期且连续进场水泥，200T一批进行检验，各架子队按要求立即和试验站联络取样进行试验。水泥储存必需上盖下垫，做好防水防潮方法。2）砂：宜采取质地坚硬、级配良好且洁净中粗砂，砂含泥量不超出5，其质量应符合国家现行标准要求，进场后应取样复验合格。现场堆放砂，应硬化一块场地或下垫铁皮等，预防砂被污染。同产地、同品种、同规格且连续进场砂，每400m3或600T为一批进行检验，各架子队按要求立即和试验站联络取样进行试验。交底人：项目责任人：接收人：CX11-B01 技术交底统计 第 2 页 共 6 页工 程名称DK496+154.73 沙塘3号框架桥接收交底班组框架桥施工作业队交底项目基础换填浆砌片石交底日期内容：3）水：宜采取饮用水。当采取其它水源时，其水质应符合国家现行标准要求，应经试验室取样检验合格方可使用。4）石材：质地均匀、无裂缝、不易风化。一般片石形状不受限制，但其块重大于25KG时,中部厚度不得小于15cm。镶面片石边缘厚度不得小于15cm。片石不得有水锈及泥污，且质地坚硬，不易风化、无裂纹、其强度用于主体工程不应低于MU40，用于隶属工程不应低于MU30。强度必需满足设计要求。对于浸水砌石主体工程，其软化系数不低于0.8。其质量应符合国家现行标准要求5）砂浆：浆砌片石砂浆强度等级应符合设计要求，并含有适度流动性和良好和易性，砂浆配合比应经过试验确定。砌筑过程中应随机抽样制作砂浆抗压强度标准养护检验试件。每砌筑100m3砌体取1组砌浆试件，不足100m3也取1组试件，当水泥品种、标号和配合比变动时，均应另作试件一组。各架子队立即制作砂浆试件，按要求养护后送试验站。（2）机具设备砂浆搅拌机或滚筒式搅拌机、原材料称重器具、钢管、扣件、木板、安全警示牌、安全绳、安全防护栏等。（3）作业条件1）石料、砂浆在坡面上运输设施已完成。2）通常情况下，砌筑前应使石料表面湿润。交底人：项目责任人：接收人：CX11-B01技术交底统计 第 3 页 共 6 页工 程名称DK496+154.73 沙塘3号框架桥接收交底班组框架桥施工作业队交底项目基础换填浆砌片石交底日期内容：（4）技术1）选择适宜砂浆及石料、预制块抬运方法，推荐抬运方法有搭设梯步人工2）基础开挖在开挖过程中，选择适宜基坑开挖边坡，如地质情况较差则应降低开挖长度或分段跳槽开挖或设置合适支护，确保工人人身安全。开挖土立即运到指定弃土场，不得在四面乱堆乱放，如为准备回填则应堆放在安全、适宜地点。3）地基承载力检测基础有地基承载力要求，基坑开挖到设计高程层必需进行地基承载力检验，在0.3MPa以上需要采取重型触探仪进行检测，地基承载力不能满足要求，报监理工程师和设计单位进行变更处理。4）基坑验收经检测地基承载力满足设计要求（如有要求），测量人员对基坑高程、轴线进行复核，请监理工程师进行验收。2、砌筑（1）施工方法1）浆砌石必需用挤浆法（先铺浆，再将石块放入挤紧，垂直缝中应挤入1/31/2砂浆，不满部分再分层插入砂浆）分段砌筑，不准使用灌浆法，每段砌筑高度小于120 cm，分层水平砌缝应大至水平，段内各砌块灰缝相互错开，灰缝饱满、密实。石质基础先铺砂浆，岩石空隙处，先交底人：项目责任人：接收人：CX11-B01技术交底统计 第 4页 共 6 页工 程名称DK496+154.73 沙塘3号框架桥接收交底班组框架桥施工作业队交底项目基础换填浆砌片石交底日期内容：堵塞砂浆，再用小石块插塞，使基础大致平整。2）、镶面定位石表面应较平整且尺寸较大，并稍加修整，砌于转角处较方正，三面平，相邻面约垂直，高度大致相等，定位行列和腹石之间，应相互交错连接成一体。3）、分层砌筑，每层厚0.71.2m，层面大平小不平。4）、砌缝宽度小于4cm，三块料石相接处内切圆直径小于7cm，缝中全部充满砂浆。5）、上下两层之间必需错缝，错缝距离不得小于8cm，杜绝通缝。填腹石砌筑6）、镶面定位石砌完以后，先向圈内底部铺一层合适厚度砂浆，砂浆厚度确保石块挤压安砌时能紧密相连，灰缝饱满。7）、石块间砌缝相互交错，咬接密实，严禁石块无浆贴靠，严禁先干填石料后填砂浆做法。8）、石块应大小搭配，以大面为底，较宽灰缝用小石块挤塞，挤浆时用小锤稍稍敲打石块，将灰缝挤紧，砌石中不得有任何孔隙。9）、砌体基础应在基底无水情况下施工，需要抽水施工基坑应在混凝土和砌体砂浆终凝后方可停止抽水。10）、石料和砌块不得向已砌完砌体上抛掷。砌筑基础时，应在基础底面表面清洗，湿润再铺一层510cm水泥砂浆座浆砌筑。11）雨天施工不得使用过湿石块，以免砂浆流淌，影响砌体质量，并做好表面保护工作。如没有做好防雨棚，降雨量大于5mm时，应停止砌筑作业。交底人：项目责任人：接收人：CX11-B01 技术交底统计 第 5 页 共 6 页工 程名称DK496+154.73 沙塘3号框架桥接收交底班组框架桥施工作业队交底项目基础换填浆砌片石交底日期内容：3砌体养护1）对浆砌砌体应加强养护，方便砌体砂浆强度形成和提升。通常气温条件下，在砌完后1012h以内，炎热天气在砌完后23h以内即须洒水养护。养护时间通常不少于7；养护时须使覆盖物常常保持湿润，在通常条件下（气温在15及以上），最初3d内，昼夜最少每隔3h浇水一次，夜间最少浇水一次，以后每昼夜最少浇水3次。2）新砌施工砂浆，在硬化期间不应使其受雨水冲刷或水流浸淹；在养护期间，除抗冻砂浆外，通常砂浆在强度未达成设计强度70以前，不可使其受力。3）如所砌石块在砂浆凝结后有松动现象，应予拆除，刮净砂浆，清洗洁净后，重新安砌。拆除和重砌时，不得撞动邻近石块。4）砌体砂浆未达成设计强度前，不得承受全部设计荷载。5）砂浆拌制：浆砌用水泥砂浆必需采取砂浆搅拌机机械拌合，并过磅计量，严格按配合比施工。严禁采取人工拌和砂浆砌筑。砂浆为干硬性砂浆，砂浆拌制均匀后手捏成小团，指缝不出浆，松手后不松散，含有很好和易性和流动性，不然视为不合格产品。砂浆应随拌随用，如在运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌和。已凝结砂浆，不得使用。4.环境、职业健康安全施工要求（1）环境保护方法1）施工现场应制订洒水防尘方法，指定专员负责立即清运废渣土。2）工业及生活垃圾、废水不可随地乱丢、乱排。交底人：项目责任人：接收人：CX11-B01 技术交底统计 第 6 页 共 6 页工 程名称DK496+154.73 沙塘3号框架桥接收交底班组框架桥施工作业队交底项目基础换填浆砌片石交底日期内容：（2）安全方法1）砌体基坑开挖时，随时掌握土体情况，采取分段跳槽方法开挖，或砌筑工作紧随开挖工作面，不留间隔空隙，避免基坑或坑壁坍塌。2）检验好电路，设置漏电保护开关，谨防触电，施工现场电工必需持证上岗。3）基坑较深或砌筑高度较高时，设置好砂浆和片石运料安全通道，在行人通道上还应设置好安全围护栏。5.成品保护方法（1）保护好已砌筑好砌体，砌筑上层时，不得振动下层，不得在已砌筑好砌体上抛掷、滚动、翻转和敲击片石。（2）在旧砌体上砌筑时，应清扫洒水湿润。砌筑完成后立即洒水养护。（3）冬期施工时，砂浆强度未达成设计强度70前，不得使其受冻。6.应注意问题（1）新砌施工告一段落或在收工时，须用浸湿草帘、麻袋等覆盖物将砌体盖好。（2）不可在砌体上抛掷或凿打石块。（3）片石砌筑前，必需浇水湿润，表面如有泥土、水锈必需清洗洁净。交底人：项目责任人：接收人：
