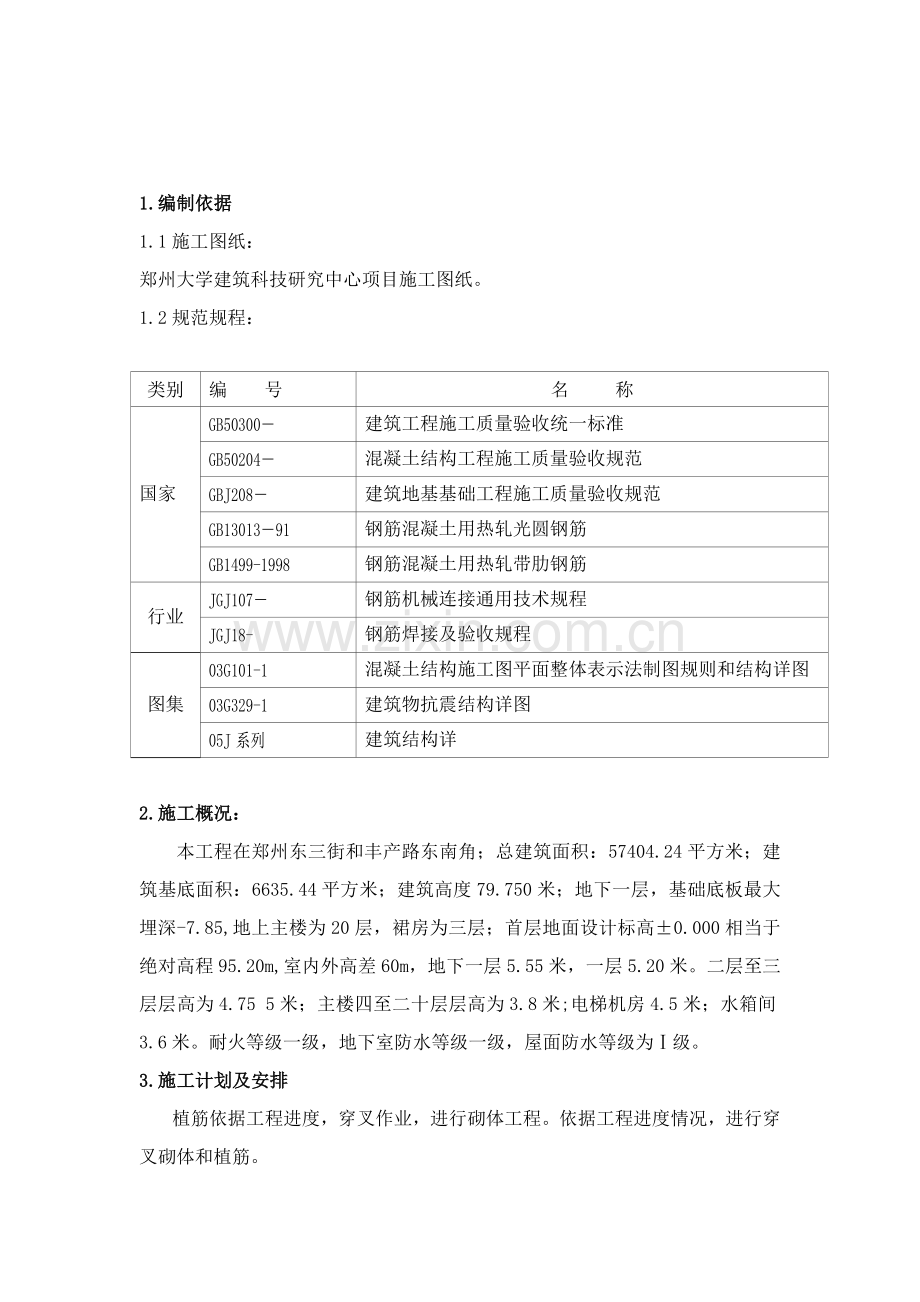

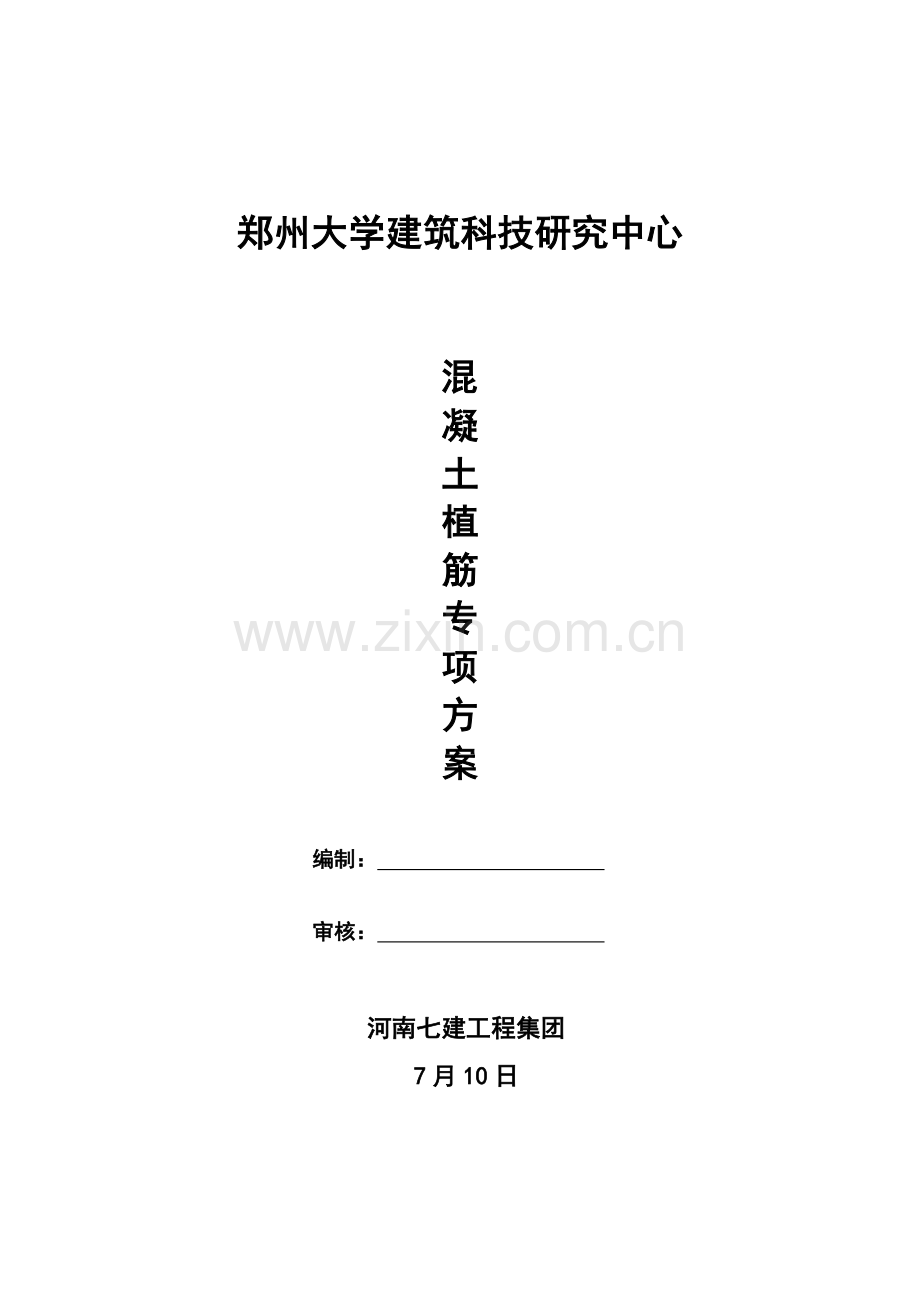

郑州大学建筑科技研究中心混凝土植筋专项方案 编制： 审核： 河南七建工程集团 7月10日1.编制依据1.1施工图纸：郑州大学建筑科技研究中心项目施工图纸。1.2规范规程：类别编 号名 称国家GB50300建筑工程施工质量验收统一标准GB50204混凝土结构工程施工质量验收规范GBJ208建筑地基基础工程施工质量验收规范GB1301391钢筋混凝土用热轧光圆钢筋GB1499-1998钢筋混凝土用热轧带肋钢筋行业JGJ107钢筋机械连接通用技术规程JGJ18-钢筋焊接及验收规程图集03G101-1混凝土结构施工图平面整体表示法制图规则和结构详图03G329-1建筑物抗震结构详图05J系列建筑结构详2.施工概况：本工程在郑州东三街和丰产路东南角；总建筑面积：57404.24平方米；建筑基底面积：6635.44平方米；建筑高度79.750米；地下一层，基础底板最大埋深-7.85,地上主楼为20层，裙房为三层；首层地面设计标高0.000相当于绝对高程95.20m,室内外高差60m，地下一层5.55米，一层5.20米。二层至三层层高为4.75 5米；主楼四至二十层层高为3.8米;电梯机房4.5米；水箱间3.6米。耐火等级一级，地下室防水等级一级，屋面防水等级为级。3.施工计划及安排植筋依据工程进度，穿叉作业，进行砌体工程。依据工程进度情况，进行穿叉砌体和植筋。植筋部位关键有：柱、墙、梁侧面植筋。植筋时，从下板面起200mm往上，开植筋，根据规范和05G701图集要求间距为600，伸入墙内长为700mm且大于1/5墙体长度，同时依据砌块尺寸进行排列植筋。植筋长度和孔深依据相关规范要求进行施工，在下面会介绍相关孔深和植筋锚固长度。4.施工准备4.1技术准备项目部总工立即组织工程技术人员熟悉并认真审查图纸，将施工技术上和图纸上存在问题和疑点做好统计，主动地和工程部和设计院联络并组织设计交底和图纸会审工作，将图纸上存在问题及难点立即在施工前处理，并制订对应方法，避免在施工过程中出现问题。在图纸接到手后，立即将和本工程施工相关规范、规程和图集（见编制依据）准备齐全并立即下发给项目部各施工口管理人员, 技术部门依据图纸、方案及钢筋工程相关要求做好对工长技术交底。钢筋工长在施工前认真学习图纸、规范、施工方案及施工工艺，对专业技术工人、专业管理人员进行含有针对性技术、质量、安全、消防、文明施工及环境保护（三级）交底。专业技术工人按工长下达交底及质量标准和其它要求进行施工。4.2机具准备序号名 称单位数量序号名 称单位数量1电钻台25钢筋切割机台12钢筋切断机台16钢筋调直机台13钢筋弯曲机台14气泵（备用）台14.3材料准4.3.1钢筋使用计划钢筋工长提出计划，必需写明工程名称、钢筋规格、型号、数量、要求和使用日期。由专业工程师审核后，报项目主管经理审批，由材料部门进行采购。4.3.2钢筋供给结构工程使用钢筋，所选择厂家必需符合供货协议要求，对钢筋严格根据ISO9002质量标准和相关程序文件进行控制，严禁假冒伪劣产品进入工地。钢筋进场时应按炉批号。钢筋应有出厂质量证实书，每捆钢筋应有炉批号，外观质量符合钢筋标准。进场钢筋应含有原材质量证实书（合格证）和原材试验汇报单，钢筋表面或每捆（盘）钢筋均应有标志，进场时应按炉罐（批）号及规格分别堆放，批检验，质量证实和钢筋上炉批号要相符，检验内容包含对标志、外观检验，并按现行国家相关标准要求抽取试样，进行力学性能试验，材料员要立即通知项目试验员取样送检，复试合格及符合设计和相关标准要求后方可使用。要求在原材复试单上必需填明复试钢筋所使用部位，以防因为复试部位不明而造成不合格钢筋在工程上使用。现场钢筋供给实施按限额领料制度，材料部门建立领料台帐和钢筋节省台帐。4.3.3钢筋保管按施工总平面图部署，平整碾压好钢筋存放场地，搭设棚架，准备好垫木，按批分别堆放整齐，避免雨淋锈蚀。钢筋进场后，材料组派专员挂上标志牌，标识牌上关键内容包含：型号、数量、炉号、类型、生产日期、试验日期和生厂家等。并对钢筋进行挂绿牌以示能够使用。验收合格后，材料部门收取合格证、原材试验汇报、复试汇报交技术部门存档。4.4生产准备施工前操作者要查对钢筋，按加工单规格、直径、形状、尺寸和数量进行现场加工成型后，按钢筋型号、规格，分层、分段码放。熟悉图纸，合理确定钢筋绑扎次序对钢筋机械根据平面部署图进行场地平整，机械安装、调试，符合要求后进行加工钢筋。 4.5作业条件4.5.1 所用材料必需有合格证。4.7.2 作业场地应有安全防护方法。4.5.3熟悉料单，熟悉图纸搞清植筋位置。4.6.4植筋位置要先画上线，画线时要考虑砌块尺寸，钢筋必需植在砌块灰缝之中。不然，必需返工处理。5.植筋技术5.1原理植筋技术是一项新型钢筋混凝土结构加固技术,是一项对混凝土结构较简捷、有效连接和锚固技术。它是在已经有混凝土结构或构件上以合适直径和深度钻孔,并采取专用植筋胶,利用其粘结和锁键原理使新增设计钢筋和原混凝土粘接牢靠,使作用在植筋上拉力经过化学粘接剂向混凝土中传输,从而形成整体受力体。现在,已广泛地应用于已经有建筑物加固改造工程中。其工作原理是:在加固过程中,新旧混凝土界面抗剪力关键由以下几部分组成:界面混凝土内部结协力,界面摩擦力,植筋抗剪力。当外力作用达成一定程度,界面混凝土内部结协力被抵消,新增混凝土和原混凝土面理论上分离,产生相对位移,此时植筋受拉力和剪力产生弯矩作用,作用值大小依靠于界面粗糙度和强度。假如界面足够粗糙,此时会产生附加混凝土层间内连锁作用(包含摩擦力和内部结协力),起到部分抵消外部剪力功效。5.2优点5.2.1设计灵活性:依据需要能够在钢筋混凝土任何位置,依据结构受力特征而设计植筋数量及规格。5.2.2可靠性优于预埋件:通常钢筋混凝土结构在需要和其它结构连接处均预留预埋件,但预埋件位置难以正确,调整功效后预埋件位置难以改变且施工繁琐,而植筋含有灵活性,其可靠度和预埋件基础相同。5.2.3比通常铆、焊法受力均匀,材料不会产生应力集中现象(如焊接时热应力等),使植筋更耐疲惫。5.2.4承载力大,按计算施工植筋完全能满足受力要求。5.2.5工艺简单,可大大缩短工期,往往在2 3 d或更短时间内就可使用。5.2.6钻孔直径、深度范围广、施工灵活,抗高温,可近距离焊接施工。5.2.6钢筋基础没有滑移。5.2.7本工程为框剪结构，采取植筋能够不用在模板上钻孔预留钢筋。假如钻孔预留钢筋，则轻易造成漏浆，混凝土表易出现蜂窝麻面。且植筋位置正确灵活，更符合要求。5.3影响原因植筋技术成败关键取决于混凝土基材质量、钢筋质量、粘结剂强度、钢筋植入混凝土深度(锚固长度)、施工温度等原因。5.3.1混凝土本身强度假如很低,植入高强度钢筋强度没有任何意义。所以依据混凝土结构加固技术规范要求,混凝土强度不宜低于C15。5.3.2钢筋通常选择I级、级钢筋,其强度应符合现行国家标准,即一般碳素结构钢技术条件要求。粘结剂本身强度及粘接强度必需满足使用要求。5.3.3混凝土植筋破坏形式则关键取决于植筋锚固深度,就植筋埋置深度而言,试验研究表明,埋深较小时,植筋发生混凝土锥形破坏,承载力较低,不仅不能发挥钢筋作用,而且呈脆性破坏;埋置深度较大时,钢筋发生断裂破坏,钢筋植入部分没有发生丝毫滑移,强度未充足发挥,轻易造成材料浪费;只有埋置达成合适深度时,植筋破坏始于钢筋屈服,有显著预兆,符合工程需要。这个“合适深度”需要经过试验来确定,现在还没有正确理论计算公式可应用于指导植筋工程设计。5.3.4施工温度。植筋施工温度直接影响粘结剂固化时间。通常情况下,植筋所用粘结剂固化时间随温度升高而缩短;植筋环境湿度直接影响粘结剂固化时间和力学性能发挥,故应确保环境温度不致过高。5.4施工中应注意问题按设计要求定位布孔;钻孔和母体表面垂直,孔径比钢筋直径大4mm,注意钻孔位置应避开结构内钢筋,尤其是受力主筋。采取水钻钻孔时,应对孔壁进行打毛及干燥处理;用刷子及清洁压缩空气清洁净尘土,不能用水洗,钢筋表面要除锈,不能存在浮锈或油污;从孔底开始注胶,待孔内注胶达成80%后立即钢筋缓缓旋入孔中,以表面稍有溢出为宜,整个植筋过程应连续进行;植筋胶凝固硬化前不应施加荷载。安装在潮湿混凝土时,固化时间必需加倍。5.5植筋胶合材料植筋胶合材料含有：高抗酸碱性，耐老化耐热性能好，常温下不发生蠕变对湿度敏感度低，在潮湿环境中长久负荷稳定，抗震性能好。5.6应用优点无膨胀应力固定，边间距小，尤其适适用于加固和改扩建工程，和二结构砌体工程中拉结筋；锚固钢筋可达成很高承载力，效果相当于预留钢筋，几乎适适用于全部建筑材料；安装快捷，快速凝固，缩短施工进度，节省工时。6.关键施工工艺6.1施工程序现场清理定位放线钻孔清孔孔烘干结构胶调制灌胶植筋固化养护验收 6.2钢筋加工HPB235级钢筋主筋端部必需做180弯钩，圆弧部分弯曲直径D2.5d(d为钢筋直径)，其弯钩平直段大于3d。钢筋末端需作135弯钩时，弯起钢筋中间部位弯折处弯曲直径4d，大于钢筋直径5d，末端平直部分长度不得小于钢筋直径10倍。砌体工程时拉结筋，植筋钢筋加工，一级钢一端有弯钩一端不需弯钩，二级钢不需要弯钩。拉结筋为直径为6mm钢筋，加工时平直段长度为1100mm。门窗洞口位置植筋，钢筋下料长度到洞口边为止。结构柱纵筋植筋、楼梯梁板植筋，植筋埋置深度符合要求外，外露长度必需符合格要求，满足搭接长度要求，和符合规范搭接位置要求。6.3钢筋加工检验和验收对现场加工成型钢筋加工精度要严格控制，班组进行自检交接检，质检员和专业工段责任人还需要检验。加工后必需进行预检，不合格必需返工，不许可进入植筋现场。钢筋加工过程中，工段负责和质检员要跟踪检验，发觉加工过程有问题，立即进行更正，避免造成过多浪费。6.4植筋施工6.4.1放线：开始钻孔施工前，必需要将结构面清理洁净，由测量人员、技术人员或工长放线标明钢筋锚固点钻孔位置，钻孔位置查标明后由现场责任人验线。6.4.2钻孔：钻孔时严格按设计要求施工，钻孔时要尽可能避开原结构钢筋。钻孔周围灰尘清理洁净。6.4.3 洗孔 ：洗孔是植筋中最关键一个步骤，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋质量，所以一定要把孔内杂物清理洁净。方法是：用不掉毛毛刷套上加长棒，伸至孔底，往返反复抽动，把灰尘、碎渣带出，再用压缩空气，吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗，因酒精和丙酮易挥发，水不易挥发。用水擦洗后孔内不会很快干燥。钻孔清洗完后要请设计等相关单位验收，合格后方可注胶。6.4.4钢筋清理：1)锚固用钢筋必需做好除锈清理，除锈长度大于锚固长度5左右，锚固用钢筋型号、规格要严格按图纸设计要求选择。2)用钢丝刷将除锈清理长度范围内钢筋表面打磨出光泽。3)将全部处理完钢筋码放整齐，现场责任人检验清理工作，请监理验收。6.4.5锚固：将注胶枪嘴插入孔内，缓慢将胶注入孔内，注胶量以钢筋插入后锚固胶将孔内填满，锚固胶从孔内溢出为准。依据植入深度（12d15d，d为钢筋直径）在处理好钢筋除锈端做显著标识，然后插向孔洞，一边插一边向同一方向缓慢旋转，直至到过孔洞底部为止，此时应有锚固胶从孔洞内溢出。6.4.6成品保护：对埋植好钢筋应做好保护工作，以防在锚固用胶固化时间内，钢筋被摇摆或碰撞。6.5钢筋检验验收钢筋植筋完后，对照图纸进行自检、专检、互检，对其位置、规格、尺寸等进行检验，预检合格后报监理验收，监理验收合格后，签字认可，进行下一道工序施工。埋植工作完成后，相关部门对植筋质量进行检验验收，根据1抽检率随机对植筋进行拉拔试验，并做好拉拔试验统计，填写分项工程报验单。7质量标准及采取方法7.1质量要求及标准钢筋原材料必需合格外，下料长度满足设计和施工规范要求，且钢筋锚固长度及承载力能够参考下页表：钢筋混凝土锚固承载力设计值。植筋时使用凝结胶凝结时间能够参考按下表：植筋胶凝结时间表凝结时间表基材温度安装时间固化时间-525min6h018min3h513min1.5h205min45min304min30min402min25min依据上表钢筋直径为12时，关键是指结构柱纵筋植筋，钻孔直径为16mm，锚固长度为147mm。最小承载力取27.6KN时，钢筋植入深度为120mm；最大承载为46.0KN时，钢筋植入深度最大为200mm。直径为12时，钢筋屈服值为33.9KN。钢筋直径为10时，植筋钻孔直径为14mm，锚固长度为119mm。最小承载力取18.8KN时，钢筋植入深度为100mm；最大承载为31.7KN时，钢筋植入深度最大为140mm。直径为10时，钢筋屈服值为23.6KN。本工程大部分为砌体拉结筋为6，依据相关规范要求进行施工时（亦可参考上表钢筋锚固承载力设计值），锚固长度为1215d，则直径为6mm钢筋，那么锚固长度为7290mm，本工程取中间值约为80mm，打孔直径为10mm,深度为100mm。在植筋施工中，钢筋直径为6时，钻孔直径为10mm，植筋深度为80mm；钢筋直径为12时，钻孔直径为16mm，植筋深度为140mm。7.2确保质量方法7.2.1严格根据相关规范质量要求及设计要求进行施工。7.2.2钻孔位置线放完后，报请相关单位验线。7.2.3钻孔完成后，必需将孔清理洁净，做到孔内清洁干燥，基础无粉尘，埋植用钢筋必需清理，打磨出光泽，清孔和钢筋清理完成后，报监理验收，做好隐检统计。7.2.4锚固用胶需有产品合格证，各项技术指标应达成规范定数值，锚固用胶必需严格按产品说明配制使用。7.2.5钢筋锚固工作完成后，经自检合格后，报请相关单位验收，请政府质检部门根据1抽检率随机对植筋进行拉拔试验，并做好拉拔试验统计，并填写分项工程报验单。8.施工现场安全、环境及成品保护8.1安全文明施工8.1.1钢筋加工及机械设备关键安全方法钢材半成品等应按规格、品种分别堆放整齐，制作场地要平整，工作台要稳固，照明灯具必需加网罩距电气开关或配电箱不少于800mm。钢筋加场地及堆放场地必需使用保护电闸箱及控制柜，电气开关和焊接设备，操作地面应铺设绝缘材料。随机电源灵敏，漏电保安器完好，安全防护装置必需完整有效，各部螺栓紧固。拉直钢筋卡头要卡牢，地锚要坚固牢靠，拉筋沿线2m以内严禁行人。展开盘圆钢筋要一头卡牢，预防回弹，切断时要先用脚踩紧。加工搬运应预防钢筋崩弹，甩动造成碰伤、烫伤和触电事故。严禁用钢筋触动电气开关、钢筋头、铁锈皮应随时清除集中堆放，清扫工作场地，电气设备不得受潮。操作人员应对配合人员安全负责，配合人员听从操作人员指挥。多种钢筋加工机械在使用前，班组长应检验多种机械运转是否正常。班组长要对作业人员进行操作规程学习。下班关闭电源，覆盖机械，活完脚下清。8.1.2洞口安全防护方法竖向洞口、凡落地洞口应绑防护栏杆，下设挡脚板。低于800mm竖向洞口，应加设1.2m高临时护栏。电梯井口必需设不低于1.2m金属防护门，井内首层和首层以上每隔10m设一道水平安全网，安全网应封闭严密。未经项目技术部同意，电梯井内不得做垂直运输通道和垃圾通道。施工中必需要做好“三宝四口五临边”防护工作，洞口必需设置安全标志和照明装置。两米以上属高处作业，操作人员必需按要求系好安全带。使用钢筋切断机，当机械运转正常时方可断料。切断钢筋严禁超出机械负载能力。8.2成品保护钢筋植好后，要根据植筋胶凝结时间表数据，在凝结时间内，不得随意抽动植筋，要有些人看护，在终凝前发觉已植钢筋有扰动现象，应立即进行处理。在砌体时，假如植筋不在其砌体灰缝部位时，应重新植筋，不得随意弯曲钢筋，强制放入砌体灰缝之中。9.施工试验计划 根据施工规范材料试验要求，和质检站监察计划和试验要求，我单位严格实施相关试验要求。对植筋试验，以钢筋最大屈服值为限。9.1钢筋进场时，应按批进行检验和验收。每批由同牌号、同炉罐号、同规格、同交货状态钢筋组成，重量不得大于60t。如有每超出60t应再增加一组钢筋试件。9.2 外观检验：从每批钢筋中抽取5%进行外观检验。钢筋表面不得有裂纹、结疤和折叠。钢筋表面许可有凸块，但不得超出横肋高度，钢筋表面上其它缺点深度和高度不得大于所在部位尺寸许可偏差。钢筋每1m弯曲度不应大于4。9.3 力学性能试验：从每批钢筋中任选两根钢筋，每根取两个试样，在抽取时应将钢筋端头截去500，然后再分别进行拉伸试验和冷弯试验。每批进场钢筋按规范批量立即报监理，按要求做不少于30%见证试验。9.4化学分析：假如钢筋在加工厂加工时发觉有脆断和焊接不好及机械性能不正常现象时，需对该批钢筋进行化学分析或将该批钢筋退回厂家重新发货。如做化学分析时，依据工程中使用钢筋量，取样次数以施工时实际发生工程量计算。盘龙花园二期工程E1-2/03地块1#4#楼植筋施工方案重庆建工第九建设4月
