高层框架钢结构节点连接综合项目施工新工法.doc

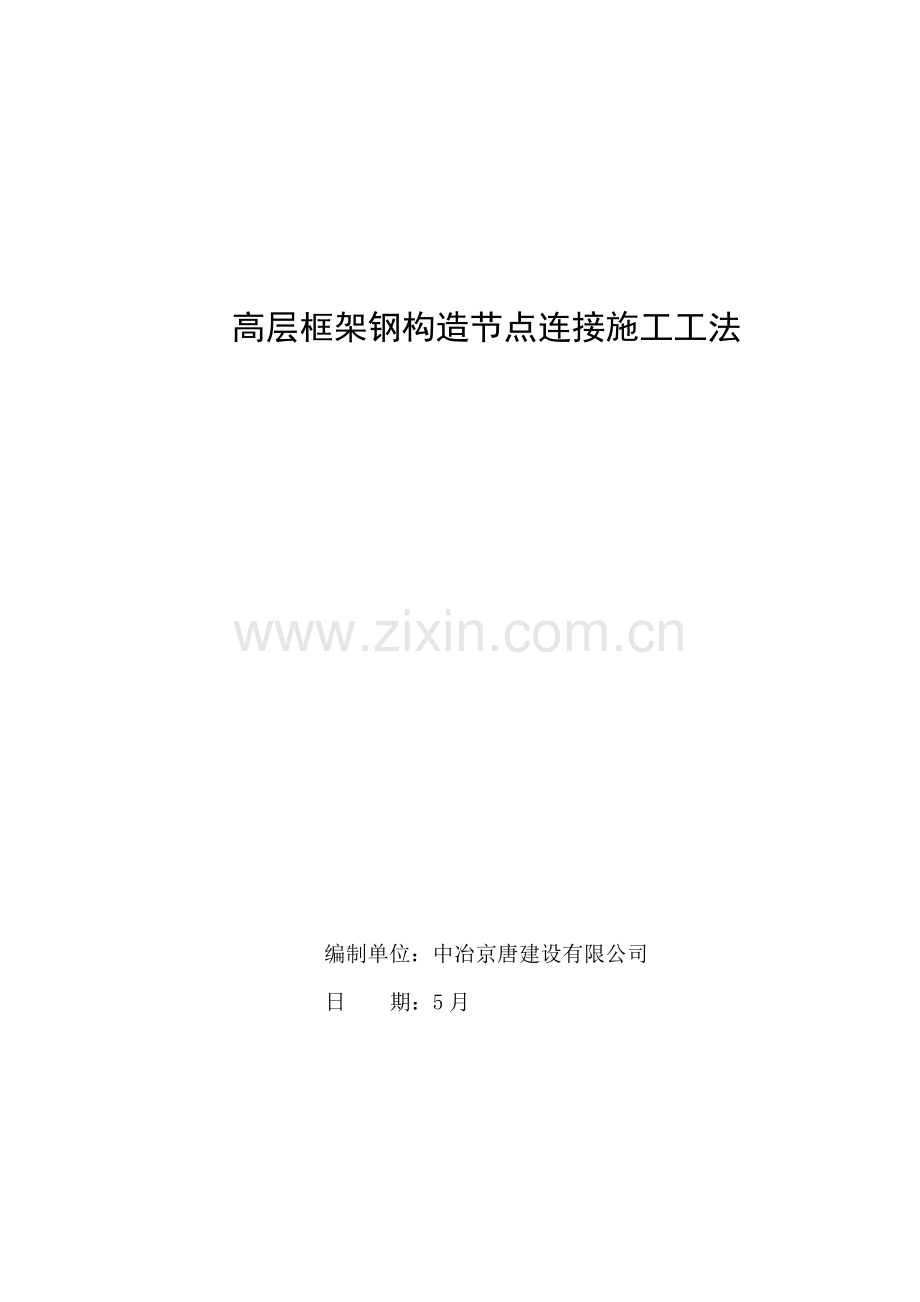

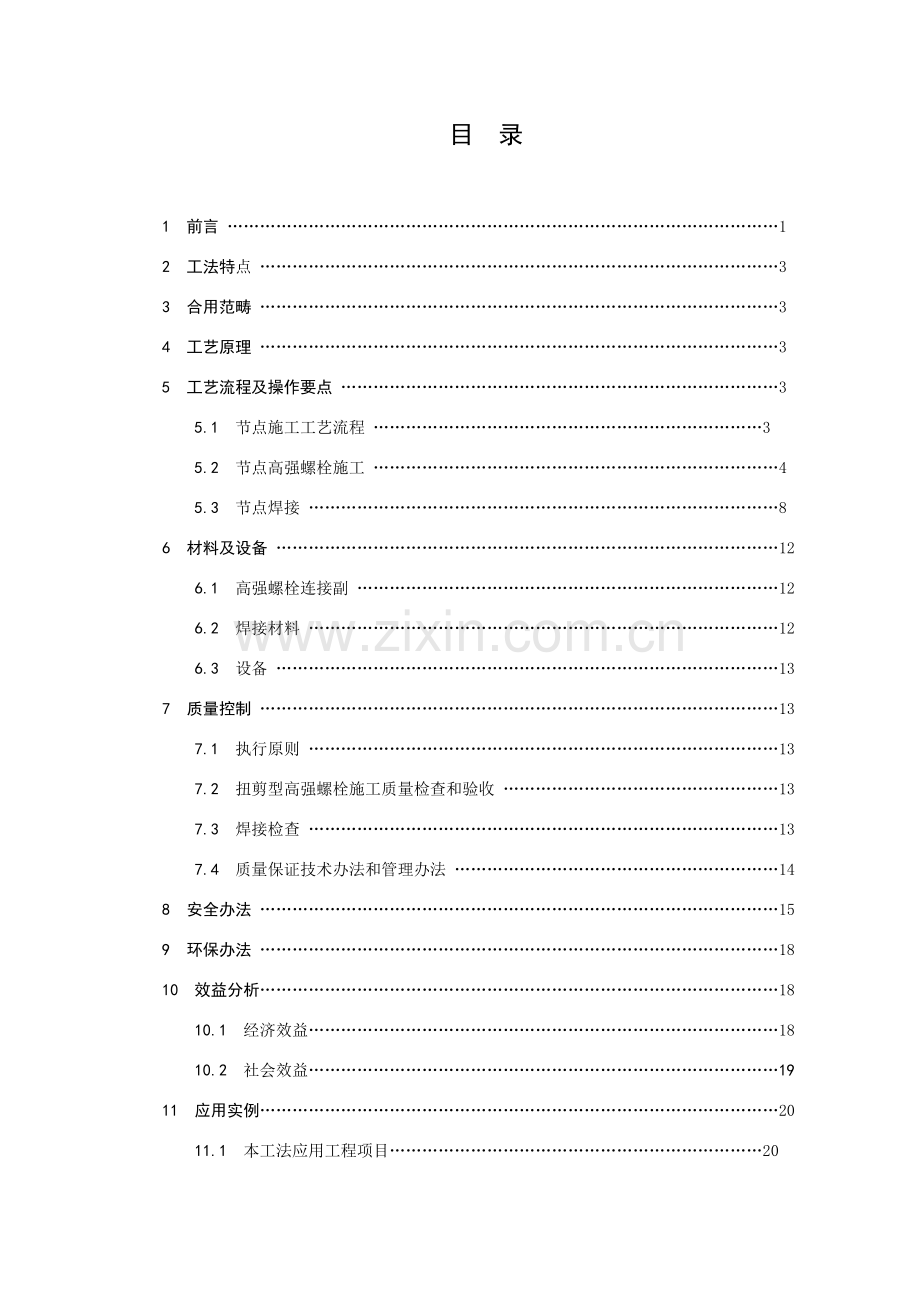

高层框架钢构造节点连接施工工法编制单位：中冶京唐建设有限公司日 期：5月目 录1 前言 12 工法特点 33 合用范畴 34 工艺原理 35 工艺流程及操作要点 35.1 节点施工工艺流程 35.2 节点高强螺栓施工 45.3 节点焊接 86 材料及设备 126.1 高强螺栓连接副 126.2 焊接材料 126.3 设备 137 质量控制 137.1 执行原则 137.2 扭剪型高强螺栓施工质量检查和验收 137.3 焊接检查 137.4 质量保证技术办法和管理办法 148 安全办法 159 环保办法 1810 效益分析1810.1 经济效益1810.2 社会效益1911 应用实例2011.1 本工法应用工程项目2011.2 应用效果201 前言随着钢构造市场领域不断拓宽，高层框架钢构造无论是在工业建筑还是在民用建筑领域都已蓬勃兴起，钢框架构造以其环保、快捷建设过程逐渐代替钢筋混凝土框架构造，成为钢构造施工公司重要竞争市场。当前，在国内无论是民用高层还是工业用高层钢构造框架，其框架连接节点形式基本相似，从设计角度均为刚性连接，重要形式为：柱柱连接为全焊接接点；柱梁连接为栓焊混合接点（某些为全焊接点）。图-1 箱型截面柱全熔透对接图图-2 箱型截面柱全熔透对接图图-3 主、次梁不等高刚性连接图图-4 主、次梁等高刚性连接图在安装施工过程中重要控制环节都是框架柱垂直度、框架柱位移、框架梁标高、框架安装节点连接施工。通过各类钢框架构造工程施工，咱们就影响其整体安装质量环节-框架节点连接施工，进行了总结，并编制了本工法。2 工法特点结合框架节点连接形式，本工法从框架垂直方向、水平方向、各节点间、单个节点间，对焊接顺序均进行了规定，强调了节点焊接办法为CO2气保焊，详细明确了节点高强螺栓连接施工工艺和焊接施工工艺，并通过实例阐明了本工法是合用、可靠、过程安全、工艺合理并为各施工公司所用。3 合用范畴本工法合用于各类民用及工业建筑中高层钢框架构造节点连接施工。4 工艺原理本工法工艺核心部位原理在于是钢框架节点连接施工顺序和工艺。因高层钢框架构造节点多为刚接，安装过程中，在节点施工顺序和工艺上，无论是垂直方向还是水平方向；无论是相邻节点间还是每个节点各个部位，都应本着减少焊接应力、控制变形、提高焊接速度、保证连接精度原则进行合理规定，方可保证整个框架构造施工质量。5 工艺流程及操作要点5.1 节点施工工艺流程5.1.1 垂直方向节点施工顺序：安装多层柱节时,应先固定顶层梁,再焊接柱与柱接口，然后固定下层梁,最后固定中层梁，在焊下层梁同步安装上节柱。5.1.2 当钢框架梁与柱接头为腹板栓接、翼缘焊接时,按先栓接后焊接顺序进行施工。5.1.3 水平方向节点施工顺序：对于有基准间柱网，应从基准间开始向四周扩展;无基准间柱网应从角部开始向内延伸。5.2 节点高强螺栓施工5.2.1 高强螺栓实验和检查1资料检查 高强螺栓连接副（螺栓、螺母、垫圈）应配套成箱供货，并附出厂合格证，质量证明书及质量检查报告。应按所附资料内容逐项与设计规定、现行国标进行对照，不符合规定连接副不得使用。2高强螺栓副检查（指扭剪型高强螺栓）施工前要对高强螺栓副进行紧固轴力实验,在施工现场待安装螺栓批中随机抽取，每批抽取8套高强螺栓副进行复验。3 抗滑移系数实验1) 高强螺栓安装施工前应对连接面抗滑移系数进行检查。2) 抗滑移系数检查应以钢构造制造批为单位，由钢构件制造厂和安装单位分别进行，每批三组。以单项工程每t为一制造批，局限性t者视作一批，单项工程构件摩擦面选用两种及两种以上表面解决工艺时，则每种表面解决工艺均需检查。3) 抗滑移系数用试件由制造厂加工,试件与所代表构件应为同一材质、同一摩擦面解决工艺、同批制作、使用同一性能级别、同始终径高强螺栓连接副，并在相似条件下同步发运。抗滑移系数检查用试件宜采用如下图所示型式。表5.2.1 抗滑移试件规格（单位mm）螺栓规格芯板侧板板宽边距孔距D12ba1a161687540602020101005070222212105558024251411060905.2.2 高强螺栓仓库保管高强螺栓连接副按包装箱注明规格、批号、编号、供货日期进行清理，分类保管，存储在室内仓库中，堆放时要用木板或货架与地面隔开，其高度不不大于300mm。堆积不要高于3层以上。室内防潮，长期保持干燥，防止生锈和被脏物沾污染。防止扭矩发生变化。其底层应距地面高度不不大于300mm以上。工地安装时，应按当天需要高强螺栓数量发放，剩余要妥善保管，不得乱放，以免损伤螺纹，或被脏物沾污。5.2.3 高强螺栓施工管理1 施工管理者在进行高强螺栓施工时，先拟定高强螺栓管理者，使其担当施工工程管理、质量管理及指引施工人员。2 天气管理（气候条件）原则上降雨、降雪时不进行作业；若在作业中突然发生降雨或降雪时，一方面应采用防雨水、雪办法，尽快将就位螺栓按程序终拧。应加迅速度把没有拧完锁紧完。3 摩擦面管理在拧紧作业前，一方面进行摩擦面检查，如有生锈、油、涂料、残渣等减少摩擦面承载能力附着物时，采用金属刷、砂纸、氧气乙炔火焰进行去除。5.2.4 作业条件1 高强螺栓连接摩擦面解决经检查符合设计及原则规定。2 高强螺栓连接副紧固轴力复检符合原则规定。3 高强螺栓连接处摩擦面如采用生锈解决办法时，安装前应以钢丝刷除去摩擦面上浮锈。4 对因板厚公差、制造偏差或安装偏差等产生接触面间隙，应按表5.2.4解决,合格后方可进行高强螺栓安装。表5.2.4 接触面间隙解决项目示 意 图处 理 方 法1t3.0mm时加垫板,垫板厚度不不大于3mm,最多不超过三层,垫板材质和摩擦面解决办法应与构件相似。5.2.5 操作工艺1 高强螺栓穿入,应在构造中心位置调节后进行,其穿入方向应以施工以便为准,力求一致。安装时应注意垫圈正反面，螺母有圆台面一面应朝向垫圈有倒角面。 2 高强度螺栓穿入时应能自由地穿入,如连接板螺栓孔不同心，不能自由地穿入时，禁止强行穿入。应当用铰刀进行修整，修整后孔最大直径应不大于1.2倍螺栓直径。3 在修整孔前，应将四周螺栓所有拧紧，保证连接板紧贴，防止铁屑进入板缝内，然后再进行铰孔。禁止使用气割法扩孔。4 扭剪型高强螺栓拧紧分为初拧、终拧。对于大型节点应分为初拧、复拧、终拧。初拧扭矩值为0.13*Pc*d50%左右,可参照表5.2.5-1选用。复拧扭矩值等于初拧扭矩值。初拧或复拧后高强螺栓应用颜色在螺母上涂上标记,然后用专用扳手进行终拧,直至拧掉螺栓尾部梅花头。对于个别不能用专用扳手进行终拧扭剪型高强螺栓,可按下式规定办法进行终拧(扭矩系数取0.13)。Tc=kcdTc-终拧扭矩值（Nm）；Pc-施工预拉力值原则值（kN） 见表5.2.5-1 d-螺栓公称直径（mm） K-扭矩系数，(按下列公式计算) （5.2.5-1）公式式中 T-施拧扭矩(N.m) D-高强螺栓公程直径(mm)P-螺栓预拉力(kN)表5.2.5-1 初拧扭矩值螺栓直径d(mm)1620（22）24初拧扭矩（N.m）115220300390表5.2.5-2 高强螺栓施工预拉力(kn)螺栓性能级别螺栓公称直径(mm)M12M16M20M22M24M27M308.8级457512015017022527510.9级601101702102503203905 高强度螺栓终拧后,螺栓螺纹外露应为2至3扣,其中容许有10%螺栓螺纹可外露14扣。6 一种接头上高强螺栓，应从螺栓群中部开始安装，逐个拧紧。初拧、复拧、终拧都应从螺栓中部开始向四周扩展逐个拧紧，每拧一遍均应用不同颜色油漆做上标记，防止漏拧。7 扭剪型高强螺栓紧固,普通初拧紧固轴力可以控制在50%80%终拧紧固轴力值范畴。对惯用规格高强螺栓（M20、M22、M24），初拧扭矩可控制在400600N.m。若采用转角法,初拧转角控制在4575之间,普通以60为宜。5.2.6 扭剪型高强螺栓施工过程1先将扳手内套筒套在螺栓梅花头上，然后，轻轻扳动扳手，将外套筒套在螺母上。待完毕本项操作后，最后晃动一下扳手，确认内、外套筒与否套好，调节套筒与连接板垂直。2 打开扳手开关，外套筒旋转至螺栓在断裂切口处断开。3 切口断裂后，关闭扳手开关，将外套筒从螺母上卸下。此时注意拿稳扳手，特别是高空作业。4 起动扳手顶杆开关，将套筒内拧断螺栓梅花头顶出。梅花头应收集在专用容器内，禁止随便丢弃，特别要防止高空坠落伤人事故发生。5.2.7 连接节点高强螺栓紧固顺序在一种独立单元柱间所有梁连接后,经水平仪、经纬仪复测柱子水平标高和垂直度，确认符合设计规定后，按先上层柱梁节点，后下层柱梁节点顺序对螺栓进行终拧，每个节点由中间向两侧依次对称紧固。在完毕一种独立单元柱间所有梁连接并经测量仪器复测符合设计和规范规定后，用上述同样办法，向左右或先后再各扩展一种单元，形成三个稳定节间体后，进行一次总体校正复验，确认符合设计规范规定后，即可向两侧扩展，随吊装随校正。彻底完毕三个节间校正和高强螺栓终拧后，从中间节间开始进行焊接工作。5.3 节点焊接5.3.1 焊接办法拟定因框架节点多、焊缝多、焊接量大，要加快焊接速度、提高焊接质量，必要采用焊接热影响区小、焊接变形小、焊接速度快、焊接效率高CO2气保焊。5.3.2焊接程序焊前准备 加热除锈 安装焊接垫板及引弧板 焊接 检查 填写作业记录 5.3.3 焊前准备焊接材料检查与保管1 检查焊接材料合格证、检查报告等材质证明齐全。焊接材料品种、规格、性能等应符合设计及现行国家产品原则。2 不得使用生锈焊丝,焊丝保管要妥当，应存储在仓库内保持干燥。5.3.4 焊前检查 1 检查柱、梁接头截面几何尺寸及长度 2 检查焊口清理状况 3 检查焊口尺寸和对口精度与否符合规定 4 检查焊接部位防风办法与否到位5 检查垫板和引弧板安装状况 6 焊工操作平台、脚手架、等都要安装到位，保证必要条件。7 焊接设备检查，焊机型号对的，焊机要完好，必要工具应配备齐全，电源线路要合理、安全可靠。8 检查焊接参数与否调节恰当，符合焊接工艺评估及有关规范规定。9 检查焊工合格证与否满足本工程规定。5.3.5 焊接工艺实验和工艺评估1 焊接工艺评估要依照所承担工程设计节点形式、钢材类别、规格、采用焊接办法、焊接位置等，制定焊接工艺评估方案，拟定相应焊接工艺评估指引书。由技能纯熟焊工焊接试件，切取试样并送有国家技术质量监督部门认证资质检测单位进行检测实验。2 焊接工艺评估报告即作为工程施工中编制焊接工艺重要根据。5.3.6柱与梁焊接施工顺序及焊接工艺1 高层钢构造框架焊接施工顺序总原则是：构造对称、节点对称、全方位对称。2单节柱焊接应先焊上层梁,后焊下层梁,以便框架稳固和便于施工。3 柱梁上对称两根梁普通状况下应同步施焊,而一根梁两端不得同步焊接，要先焊梁一端，待焊缝冷却至常温后，再焊另一端。4 柱柱接点焊接时，柱对称两个翼缘应有两名焊工同步施焊。钢柱现场焊接必要由焊接技术水平较高焊工施焊，现场焊缝为对接焊缝，质量级别为一级。5 箱型柱对接接头采用加引弧板办法进行焊接，施焊时，柱两对边焊缝初次焊接层数不适当超过4层，焊完第一种4层，切去引弧板并清理焊缝表面后，转90焊另两个相对边焊缝。这时可焊完8层，再转至另两个相对边，如此循环直至焊满整个柱接头焊缝为止。6 不加引弧板焊接柱与柱接头时,要有两名焊工在相对位置以逆时针方向在距柱角50mm处起焊.焊完一层后,第二层及后来各层均在离前一层起焊点3050mm处起焊.每焊一遍应认真清渣,焊到柱角处要稍放慢速度,使柱角焊缝饱满.最后一层盖面焊缝,可采用较小电流进行焊接.7 H型柱和箱型柱对接接口焊接顺序分别如图5.3.6-1和5.3.6-2所示：图5.3.6-1 H型柱接柱焊接顺序图H型柱柱接口焊接顺序：、焊完后焊、图5.3.6-2 箱型柱接柱焊接顺序图箱型柱-柱接口焊接顺序：、焊接至1/3板厚-割耳板-、1/3板厚-、或+、+。8 在柱子两相对侧面有梁中柱(两个对面)和边柱(一种对面)处两个焊工为一组在对面进行焊接;柱与梁焊缝有上下翼缘两条，先焊梁下翼缘,后焊上翼缘。9 梁和柱子对接接头焊接,应设长度不不大于3倍焊缝厚度引弧板。10 焊接工作完毕后,焊工应在焊缝附近打上自己代号钢印。11 对经检查发现不合格部位焊缝必要进行返修。修补后焊缝应用砂轮进行修磨,并按规定重新进行检查。对于低合金构造钢焊缝，在同一处返修次数不得超过2次。对通过2次返修仍不合格焊缝，要会同设计或关于部们研究解决。5.3.7 厚板焊接工艺对于高层钢构造框架中厚板焊接，除按上述规定进行管理和操作外,尚应按设计规定和国家及行业原则、规范、规程中有关规定制定专项焊接工艺,防止焊接缺陷产生。1 焊前预热为减少内应力，防止裂纹，改进焊缝性能，焊接前必要对母材预热，预热温度如表5.3.7。表5.3.7 预热温度表钢材牌号接头最厚部件板厚t(mm)t2525t4040t606080Q345-6080100140Q235-40t606080 注：(1) T型接头应比对接接头预热温度高2550。 (2) 操作地点环境温度低于常温时(高于0)应提高预热温1525。2 预热办法采用火焰加热，并应注意均匀加热。用测温笔在离焊缝中心75mm地方测温，测温点应选用加热区背面。3 焊接过程采用办法1) 由于后层对前层有消氢作用，并能改进前层焊缝和热影响区组织，采用多层多道焊，每一焊道竣工后应将焊渣清除干净并仔细检查和清除缺陷后再进行下一层焊接。2) 每层焊缝始终端应互相错开50mm左右。3) 层间温度必要保持与预热温度一致。4) 每道焊缝一次施焊半途不可中断。5) 焊接过程中采用边振边焊技术或锤击消除焊接应力。6) 焊接过程要注意每道焊缝宽深比不不大于1.1。4 控制变形办法1) 采用合理焊接顺序及坡口形式可减少焊缝内应力。2) 厚板接料尽量采用不对称X型坡口，并且对称施焊。3) 焊后可采用缓冷办法，依照室内温度可以用自动控制仪加热装置，用红外线测温仪对焊缝进行测温控制时间，焊接应尽量一次完毕。5 防止层状扯破办法1) 采用合理节点型式:A 在T形、十字形及角接接头中，当翼缘板厚度等于或不不大于20mm时，为防止翼缘板产生层状扯破，宜采用下列节点构造设计。B 采用较小焊接坡口角度及间隙，并满足焊透深度规定；C 在角接接头中，采用对称坡口或偏向于侧板坡口； D 采用对称坡口；E 在T形或角接接头中，板厚方向承受焊接拉应力板材端头伸出接头焊缝区；2) CO2气体保护焊这一焊接办法,其自身即是一种控制焊接变形办法。3) 提高预热温度施焊。6 焊后消除应力办法1) 消氢解决加热温度应为200-250，保温时间应根据工件板厚按每25mm板厚不不大于0.5h、且总保温时间不得不大于1h拟定。达到保温时间后应缓冷至常温。2) 消氢解决加热和保温办法按厚板焊接中规定执行。3) 用锤击法打击药皮可起到消除应力作用。 5.3.8 防风办法办法当风速不不大于3m/s（二级风）应采用防风办法，提高焊接质量，避免焊缝有气孔产生，雨天不得进行焊接。焊接时，应采用接火盆或防火毯，不得直接焊接，防止焊火下落把下方安全网点着引起火灾，接火盆做法：图5.3.8 接火盆作法图6 材料及设备6.1 高强螺栓连接副6.1.1高层钢构造框架接点连接高强螺栓普通采用扭剪型高强螺栓。6.1.2 扭剪型高强螺栓连接副具有一种螺栓、一种螺母、一种垫圈；其性能级别当前只有10.9级一种。6.1.3 扭剪型高强度螺栓连接副应由制造厂按批配套供货,并必要有出厂质量保证书。6.1.4 扭剪型高强度螺栓连接副出厂时,分别随箱带有紧固轴（预拉力）检查报告。6.1.5 高强螺栓连接副各项技术条件必要符合钢构造用扭剪型高强螺栓连接副GB36323633-83规定。6.2 焊接材料CO2气体保护焊选用焊丝ER506； CO2气体应符合国家现行原则焊接用二氧化碳（HG/T2537）规定，其二氧化碳含量（V/V）不得低于99.9%；水蒸气与乙醇总含量（m/m）不得高于0.005%；并不得检出液态水。6.3 设备表6.3 重要施工机械、设备、工具、仪器配备 序号机 械 名 称规 格 型 号数 量备 注1高强螺栓初拧搬手依照工程状况定依照详细状况定2高强螺栓终拧搬手依照工程状况定依照详细状况定3CO2气保焊接机NBC500、500KR依照详细状况定4焊缝尺寸检测尺-依照详细状况定5超声波探伤仪-依照详细状况定7 质量控制7.1 执行原则7.1.1 高层框架节点连接施工应符合下列原则规定：钢构造工程施工质量验收规范GB50205建筑钢构造焊接技术规程JGJ81-钢构造高强螺栓连接设计、施工及验收规程 JGJ8291钢构造用扭剪型高强度螺栓连接副GB36323633-83二氧化碳气体保护焊用钢焊丝GB8110-87低合金高强度构造钢GB/T1591-94建筑构造用钢板GB/T198797.2 扭剪型高强螺栓施工质量检查和验收7.2.1终拧检查：扭剪型高强螺栓终拧检查,以目测尾部梅花头拧断为合格.对于不能用专用扳手拧紧扭剪型高强螺栓,应按大六角高强螺栓检查办法办理.7.2.2扭剪型高强螺栓施工质量应有下列原始检查验收记录:1 高强螺栓连接副复验数据；2 抗滑移系数实验数据；3 扭矩扳手检查数据；4 初拧扭矩(见表5.2.5-1)；5 施工质量检查验收记录。7.3 焊接检查7.3.1现场对接接口规定焊缝质量级别为一级，焊接完毕后进行外观检查，外观检查合格方可进行无损检测。7.3.2 焊缝外观检查 Q345B钢为低合金构造钢,在焊接完毕24小时后方可进行100%外观检查,规定焊缝焊波均匀平整,表面无裂纹、气孔、夹渣、未熔合和深度咬边，且不应有明显焊瘤和未填满弧坑。7.3.3 焊缝无损检测焊缝在完毕外观检查，确认外观质量合格后，按图纸规定进行超声波无损探伤检测，其原则执行“GB1134589钢焊缝手工超声波探伤办法和成果分级”规定检测级别。对不合格焊缝，依照超标缺陷位置，采用刨、切除、砂磨等办法去除后，以与正式焊缝相似焊接工艺办法补焊，并以同样原则核验。7.4 质量保证技术办法和管理办法7.4.1 施焊前规定1 焊接质量控制应以焊接工程师挂帅，组织技术人员、质检人员成立焊接质量监控小组，对焊接质量筹划及质量检查筹划全过程进行监控。2 焊接人员规定:1) 参加工程所有焊工（含定位焊工）必要通过培训获得上岗证书，并在其容许范畴内工作。2) 焊工在焊接过程中应严格遵守工艺操作规程，并对其焊接产品质量负责。3) 对焊前准备不符合技术规定构件，焊工有权回绝操作并报主管工程师。4) 焊接工程师应具备建筑钢构造焊接生产、施工总体规划管理和技术指引工作能力。3 焊接材料保存、发放、回收、等必要严格按照 “焊接材料管理细则”实行。4 焊接前必要通过工序交接，保证构件组装合格后再转入焊接工序。5 每班焊接前必要通过试焊，确认焊接设备处在良好技术状态后方可正式焊接。6 CO2焊接应采用防风办法。7.4.2 焊接质量控制程序7.4.3 焊接过程规定1 气温降至0如下时，对焊接部位周边100mm范畴内用氧-炔焰加热，加热温度为80-150，测温点距焊缝100mm。2 焊接过程应派专人监督检查，低温焊接全过程规定必要有质检员旁站监督，保证焊接参数在焊接工艺文献容许范畴内。重要检查内容如下：1) 焊前检查焊缝坡口形式、角度、间隙、钝边，焊接区清理状况，引熄弧板设立，焊工资质，焊接预热温度及范畴，焊接材料保管等。2) 焊接过程中检查焊接规范参数、层间温度控制状况、焊接顺序。3) 焊后检查焊缝外观成形、焊缝容许偏差、后热解决温度及保温时间、焊后消应力解决、焊缝无损检测等。8 安全办法8.0.1 高空施工防坠落,主体交叉施工防物体打击。1 柱身设计无爬梯，因而柱起吊前必要安装爬梯或搭设灯笼架，以便人吊上下及施工作业. 2 安全挂钩与工具防坠链将所有自动工具，轻型电工工具加设不同形式防坠链和挂钩，防止工具坠落伤人事故发生。3 安全通道和安全绳：在钢构造施工过程中，每层主梁是安装工人通向安装连接操作部位水平行走构件，由于梁翼缘宽度有限，必要在楼层恰当部位设安全通道并在主梁上设立安全绳。4 安全栏杆：安全栏杆必要设立在建筑物周边和行走通道一侧。8.0.2 消防预控1 必要按规定设立消火栓及其他防火设备，消火栓附近禁止堆放东西，场内道路要畅通。2 严格现场用火制度，用火人员必要持保卫部门签发用火允许证后方可用火。现场专门设立油漆等易燃品库房。3 易燃品放在指定地点，做好明显标记，须设专人看守。4 气割、焊接工作区上下，周边应清除易燃品并配备灭火消防器材，派专人看守。5 施工现场禁止吸烟，吸烟应到指定吸烟场合。6 设立消防通道，禁止占用消防通道，保证畅通7 成立消防专项领导小组，进行防火安全教诲，提高防火意识。8 氧气瓶需有防爆防晒办法，且远离电焊、气割火花及发热物体。使用气割时，乙炔瓶必要直立并装有回火装置。氧气瓶与乙炔瓶间距不不大于5m，两瓶同步明火作业点距离不少于10m。8.0.3 暂时用电安全办法见表8.0.3。8.0.4 安全应急预案1 开工前建立建全应急体系,对工程施工重大危险源进行辩识与评价,制定事故应急预案.2 搞好应急培训,对参于工程施工所有人员从报警、疏散、火灾应急等方面进行全面培训3 搞好专业应急培训：1）对现场指挥培训应达到熟悉掌握现场平面布置、区域布置、撤离路线、危险源位置。2）操作人员培训应达到熟悉掌握鉴别异常状况办法、各种异常状况处置办法、各种工具及器具使用、自救与互救办法、与上级联系办法等。3）对救护队规定：进一步也许发生事故地区，熟悉状况；参加审查事故应急解决预案，并在实行中检查预案贯彻状况，协助搞好施工现场安全和消防事故隐患工作；掌握并检查救灾器材及设备布置、管理和储备状况，训练急救人员进行自救教诲。表8.0.3 暂时用电安全办法序号项目内容1共性规定1、实行三级供电、分级保护、分级设漏电保护装置。2、二、三级配电箱距离30m。3、三级箱与其控制设备距离5m。4、用三级箱从二级箱取电。5、通道照明用安全电压。6、用TN-S三项五线制接零保护。7、所有临电设施、设备、电线等每周检查、整治一次，必要保证其处在完好、正常工作状态。2临电设施设备保护配电箱作防砸、防雨雪棚，并加围栏，箱内、周边禁止放置杂物。箱式变压器下部做砼台，设排水坡度；外侧搭设防护栏杆，设防护门。高压线必要有防砸架，且有搭设方案，电缆穿钢管暂时保护。作业面电源线架空，禁止拖地。其他凡达不到规定最小距离时，必要采用可靠防护办法。3接零保护供电回路末端做重复接地，线路过长要增长重复接地点。用电设备金属外壳、支架和底座接零保护；无法做，接地保护。使用电线用黄/绿双色线，禁止黄/绿双色线做相线或零线用。4其他机具保护固定设备按总平面图布置，做到“一机、一闸、一漏、一箱”。手持电动工具选用2、3类绝缘型工具，1类电动工具裁减。电焊机设专用箱、单独设开关；接线牢固可靠；一、二次侧防护罩、绝缘护套完好；二次线长度30m；双线到位，不得借用钢管、钢筋等材料做工作相线；禁止使用外罩不全电焊机；交流电焊机安装专用触电保护装置。碘钨灯必要接保护零线。暂时停电、停工休息时，拉闸加锁。禁止违章操作电设备，避免电气伤害。5动火作业焊工合理使用劳动保护用品，遵守操作规程。作业前开具动火证，清理周边易燃物、配备防火器材、贯彻专人看火。其他宿舍禁止私拉乱接现象；仓库、木材加工厂、宿舍等重点部位按规定配备灭火器材。易燃品上方禁止动火作业9 环保办法9.0.1 定期进行安全及施工环境检查，对现场发现问题及时整治。9.0.2 对焊接区域周边环境进行清理，清除易燃、易爆物品，防止火花溅落引起危害。9.0.3 作业人员应从规定安全通道上来往，不得在安全走道上放置构件及空中吊运构件。9.0.4氧气瓶需有防爆防晒办法，且远离电焊、气割火花及发热物体。使用气割时，乙炔瓶必要直立并装有回火装置。氧气瓶与乙炔瓶间距不不大于5m，两瓶同步明火作业点距离不少于10m。9.0.5 框架接点作业面应保持清洁,作业平台上不应随意放置杂物。9.0.6 现场保持清洁,废弃物及时清理,施工渣土及时清运，楼梯、休息板等处不堆放材料和杂物。9.0.7对施工机械进行全面检查和维修保养，保证设备始终处在良好状态，避免噪音、泄漏和废油、废弃物导致污染，杜绝重大安全隐患存在。9.0.8 施工材料存储、保管符合防火安全规定，油料专库储存，配备足够消防器材。10 效益分析10.1 经济效益本工法经济效益重要体当前焊接办法上。二氧化碳气体保护焊在本工法中是唯一焊接办法。该焊接办法比常规手工电弧焊在经济效益上有几大优势。10.1.1 材料消耗低虽然焊丝和焊条从价格上相差不大，但由于CO2气体保护焊焊丝没有药皮，完全金属，据现场调查，CO2气体保护焊焊接材料成本仅为手工电弧焊1/2。10.1.2 能耗低虽然CO2气体保护焊焊接电流比手工电弧焊稍高，但其焊丝不需做烘干解决，没有电能附加消耗，据记录，CO2气体保护焊所消耗电能为手工电弧焊7080% 。10.1.3 所需焊接平台材料少对于高层框架钢构造安装施工，所有焊接都是高空作业，如用手工电弧焊，因电焊机多，则搭设平台要大，投入平台材料要多，成本大，而CO2气体保护焊焊机少，只是手工电弧焊1/3，所用平台材料少，此项成本要低。10.1.4 生产率高CO2气体保护焊电弧穿透能力强，熔深大且焊丝熔化率高，熔敷速度快。CO2气体保护焊基本没有熔渣，焊后不需要清理，返修率低。因而其生产率可比手工电弧焊高13倍。10.1.5 可有效缩短工期因CO2气体保护焊生产率高，在工期上往往将其作为保证工期一项技术办法。工期保证或提前，对于施工单位在成本核算上是非常可观。10.1.6 适应范畴广各种焊接位置，各种厚度均可焊接。由于框架钢构造在设计形式上区别很大，如框架柱有十字型、有箱型、有H型（又有轧制H型和焊接H型之分），因而经济效益计算上有一定难度。如下以7000t钢构造框架安装节点焊接为例，将CO2气体保护焊与手工电弧焊做一粗略对比。 1 焊接材料手工电弧焊约50t，需材料费约38万元CO2气体保护焊约25t，需材料费约18万元。2 人工费按我公司当前实际状况计算，4700元/人月，按10个月工期考虑，需电焊工人工费约4700元*10个月=4.7万元/人。而采用手工电弧焊是CO2气体保护焊3倍，即需4.7万元*3=14.1万元/人。可见,采用CO2气体保护焊可节约人工费14.1-4.7=9.4万元/人。按10个月工期考虑，约需20名电焊工，则共节约人工费约9.4万元*20人=188万元。3 机械费： 一台CO2气体保护焊机相称于3台手工电弧焊机。仅材料费和人工费两项即合计节约：（38-18）+188=208万元。10.2 社会效益本工法吸取了同行业施工经验、结合了我司详细状况、征询了国内知名专家。通过各类高层框架构造工程施工应用，证明本工法是科学合理；先进合用；是保证工程质量、工期、成本和社会效益可靠工法。由于采用了本工法，我公司在高层框架钢构造领域嬴得了市场，获得了空前社会效益。焊接办法上因采用CO2气体保护焊，其焊缝含氢量低，抗裂性能好；焊接热影响区小，焊接变形小；焊接速度快，不但有效提高了工效，且因是一种明弧焊接办法，便于监视和控制，有助于实现焊接过程机械化和自动化。11、应用实例11.1 本工法应用工程项目工程项目名称工程地点开工时间竣工时间工程量北京西门子工程北京朝阳区9月11月约5500t石家庄开元大厦石家庄市中山东路10月12月约7800t唐钢3200m3高炉框架 唐钢南厂院内10月5月约3400t11.2 应用效果11.2.1 北京西门子工程：建筑面积59393.96m2;钢构造工程量5500t，建筑标高123m;，共32层框架(其中地下2层,地上30层)。设计节点为：柱与柱为全焊接节点；柱与梁、梁与梁为栓焊混合接点，施工过程中充分运用本工法，按本工法严格控制，不但加快了钢构造安装进度，并且荣获了“钢构造金奖”。11.2.2 石家庄开元大厦工程，建筑面积140000m2；钢构造工程量7800t，建筑标高97。2m，共34层框架（其中地下2层，地上32层）。设计节点为：柱与柱为全焊接熔透焊缝；柱与梁、梁与梁连接为栓焊混合接点，施工过程中充分运用本工法，按本工法控制施工过程，大大加快了工程施工进度，保证了各节点施工质量，从而保证了整体构造安装质量。11.2.3 唐钢3200m3高炉工程中,钢框架构造总量3400t,柱与柱、柱与梁、梁与梁节点均为全焊接节点，焊接量大，且全熔透一级焊缝，通过运用本工法，加快了框架连接节点施工速度，焊接一次成功率达97%。
