陶瓷工艺师试题大全模板.doc

n

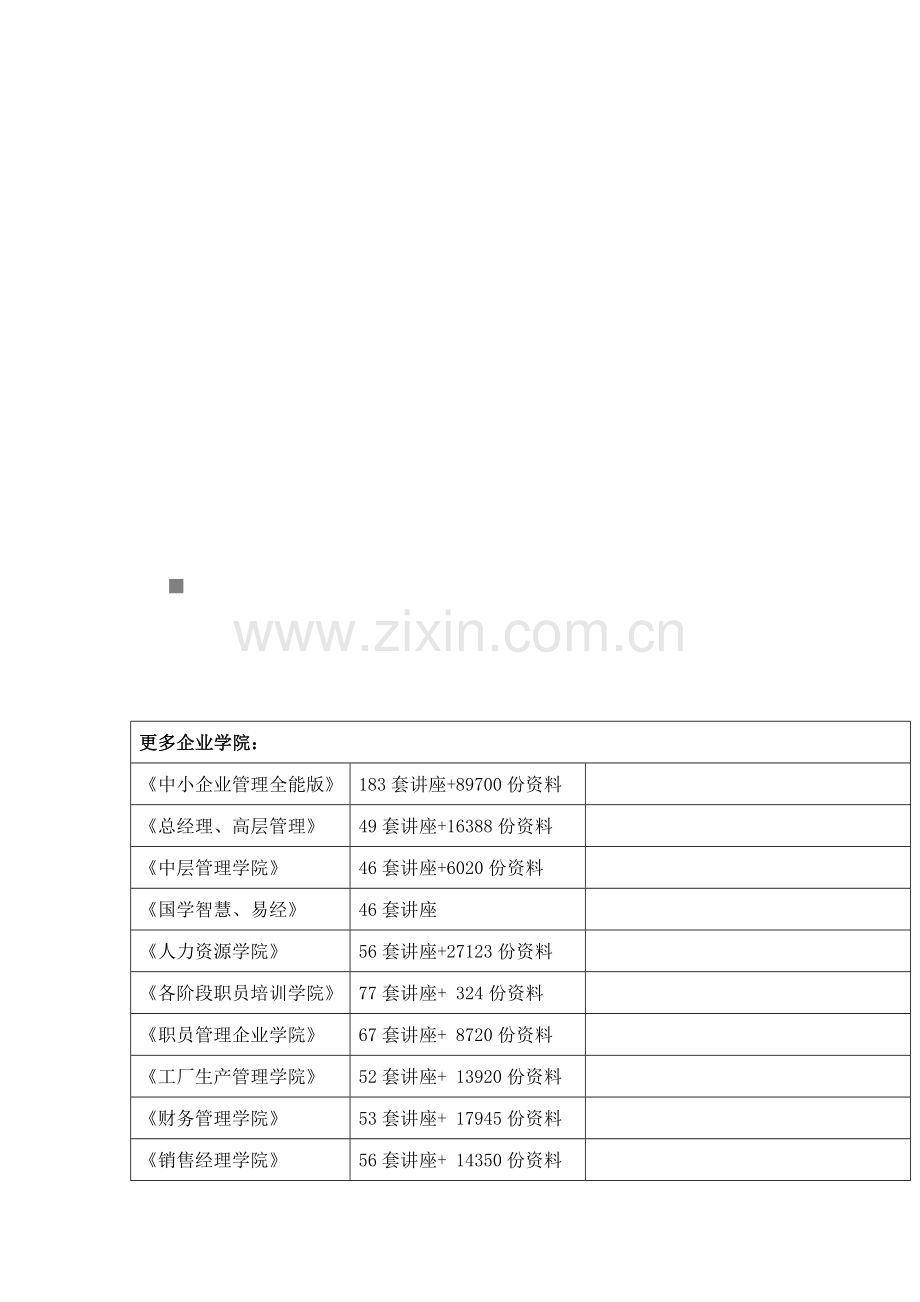

更多企业学院：
《中小企业管理全能版》
183套讲座+89700份资料

《总经理、高层管理》
49套讲座+16388份资料

《中层管理学院》
46套讲座+6020份资料

《国学智慧、易经》
46套讲座

《人力资源学院》
56套讲座+27123份资料

《各阶段职员培训学院》
77套讲座+ 324份资料

《职员管理企业学院》
67套讲座+ 8720份资料

《工厂生产管理学院》
52套讲座+ 13920份资料

《财务管理学院》
53套讲座+ 17945份资料

《销售经理学院》
56套讲座+ 14350份资料

《销售人员培训学院》
72套讲座+ 4879份资料

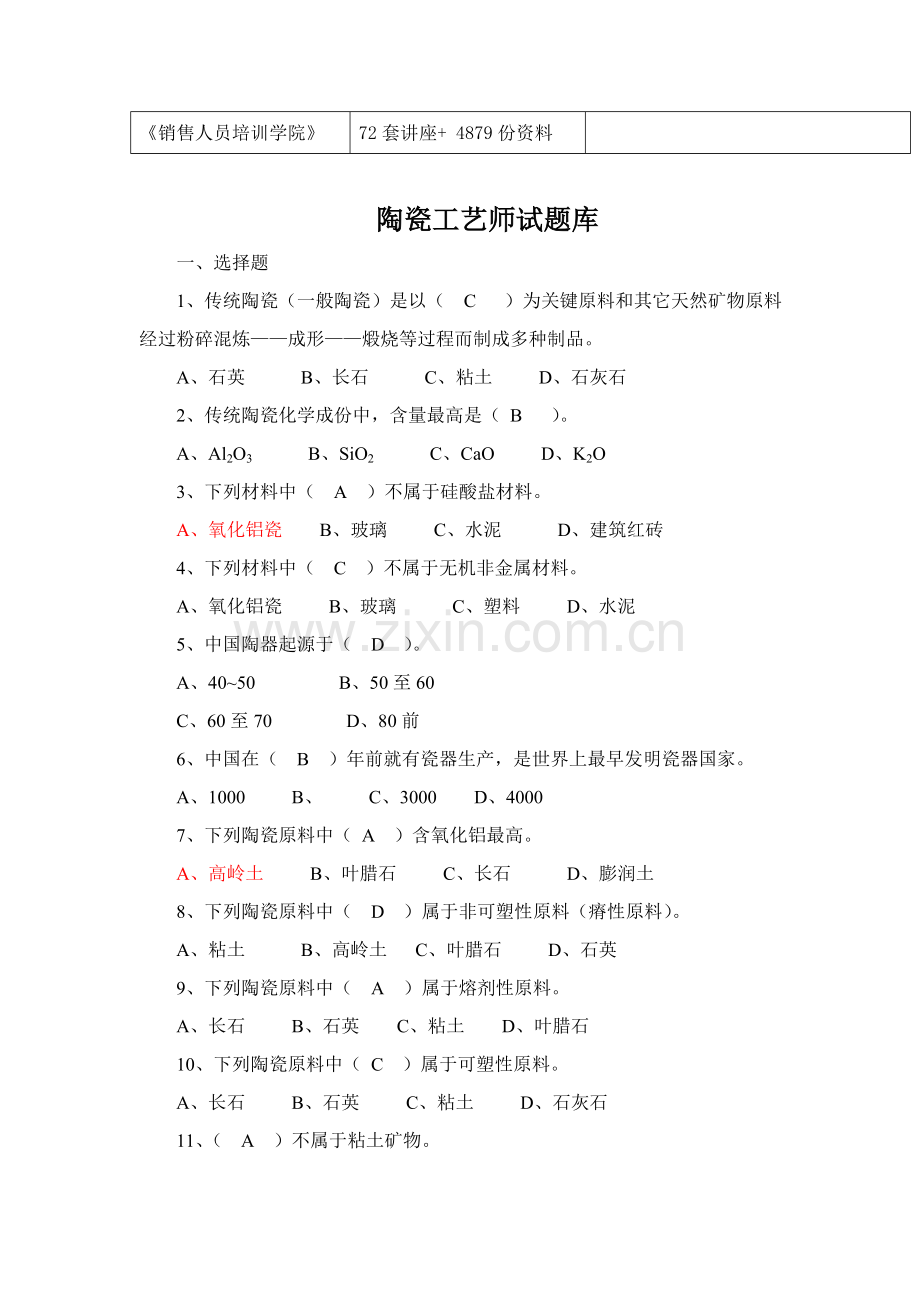

陶瓷工艺师试题库
一、选择题
1、传统陶瓷（一般陶瓷）是以（ C ）为关键原料和其它天然矿物原料经过粉碎混炼——成形——煅烧等过程而制成多种制品。
A、石英 B、长石 C、粘土 D、石灰石
2、传统陶瓷化学成份中，含量最高是（ B ）。
A、Al2O3 B、SiO2 C、CaO D、K2O
3、下列材料中（ A ）不属于硅酸盐材料。
A、氧化铝瓷 B、玻璃 C、水泥 D、建筑红砖
4、下列材料中（ C ）不属于无机非金属材料。
A、氧化铝瓷 B、玻璃 C、塑料 D、水泥
5、中国陶器起源于（ D ）。
A、40~50 B、50至60
C、60至70 D、80前
6、中国在（ B ）年前就有瓷器生产，是世界上最早发明瓷器国家。
A、1000 B、 C、3000 D、4000
7、下列陶瓷原料中（ A ）含氧化铝最高。
A、高岭土 B、叶腊石 C、长石 D、膨润土
8、下列陶瓷原料中（ D ）属于非可塑性原料（瘠性原料）。
A、粘土 B、高岭土 C、叶腊石 D、石英
9、下列陶瓷原料中（ A ）属于熔剂性原料。
A、长石 B、石英 C、粘土 D、叶腊石
10、下列陶瓷原料中（ C ）属于可塑性原料。
A、长石 B、石英 C、粘土 D、石灰石
11、（ A ）不属于粘土矿物。
A、滑石 B、高岭石 C、蒙脱石 D、叶腊石
12、纯高岭土含氧化铝为（ C ）%。
A、25至30 B、30至35 C、35至40 D、40至45
13、吸水后体积可膨胀多倍粘土是（ B ）。
A、高岭土 B、膨润土 C、瓷土 D、叶腊石
14、（ C ）粘土含有K2O。
A、高岭石类 B、蒙脱石类 C、伊利石类 D、水铝英石类
15、影响粘土烧成白度杂质成份关键是（ D ）。
A、Al2O3和SiO2 B、CaO和MgO
C、K2O和Na2O D、Fe2O3和Ti O2
16、某粘土化学组成为：SiO2 46.42%、Al2O3 38.96%、Fe2O3 0.22%、CaO 0.38%、MgO、K2O、Na2O痕量、灼减14.40%，该粘土应属于（ A ）。
A、高岭土 B、膨润土 C、伊利石土 D、叶腊石
17、从化学组成来看（ B ）含量高粘土耐火度高。
A、CaO B、Al2O3 C、MgO D、K2O
18、高岭土结构水快速排出温度为（ C ）。
A、100至300度 B、300至500度
C、500至800度 D、800至1200度
19、高岭石矿物理论化学式为（ C ）。
A、3Al2O3·2SiO2 B、2Al2O3·3SiO2·2H2O
C、Al2O3·2SiO2·2H2O D、Al2O3·4SiO2·H2O
20、石英关键化学成份为（ A ）。
A、SiO2 B、Al2O3 C、CaO D、MgO
21、石英耐酸性强，除（ D ）外，通常酸类对它全部不产生作用。
A、硫酸 B、硝酸 C、盐酸 D、氢氟酸
22、石英相对密度因晶型而导，变动于（ C ）。
A、1.4~1.8 B、1.8~2.2 C、2.2~2.7 D、2.7~3.0
23、石英熔融温度和晶体形态和杂质相关，纯脉石英熔融温度在（ B ）。
A、1600~1700℃ B、1700~1800℃ C、1800~1900℃ D、1900~℃
24、石英有多个晶型，有自然界中大部分以（ B ）形态稳定存在。
A、α——石英 B、β——石英 C、鳞石英 D、方石英
25、α—鳞石英向α—方石英转化温度为（ C ）。
A、870℃ B、1170℃ C、1470℃ D、1770℃
26、石英晶型转化，体积改变最大是（ B ）。
A、β—石英向α—石英转化 B、α—石英向α—鳞石英转化
C、α—鳞石英向α—方石英转化 D、α—方石英向熔融态石英转化
27、钾长石理论化学式为（ C ）。
A、K2O·Al2O3 ·2SiO2 B、K2O·Al2O3· 4SiO2
C、K2O·Al2O3·6SiO2 D、K2O·Al2O3·8SiO2
28、钾长石理论组成含K2O为（ D ）%。
A、14.7 B、15.2 C、18.1 D、16.9
29、纯钾长石熔融温度为（ B ）。
A、1100℃ B、1150℃ C、1200℃ D、1250℃
30、钾钠长石相对密度为（ B ）。
A、2.5~2.6 B、2.6~2.7 C、2.8~2.9 D、2.9~3.0
31、长石在陶瓷生产中关键起（ D ）作用。
A、增强坯泥可塑性 B、使注浆泥料有悬浮性
C、组成瓷胎骨架 D、在坯釉料中起熔剂
32、下列矿物原料，含K2O、Na2O最少矿物是（ B ）。
A、晶花岗岩 B、滑石 C、霞石 D、珍珠岩
33、锂辉石理论化学组成中，其中Li2O含量为（ A ）。
A、8.02% B、9.52% C、10.02% D、11.02%
34、（ D ）可用于配制低热膨胀陶瓷，如耐热陶瓷煲。
A、霞石 B、石灰石 C、长石 D、锂辉石
35、滑石理论化学组成中，其中MgO含量为（ B ）。
A、25.88% B、31.88% C、35.88% D、43.0%
36、下列陶瓷原料中，（ A ）不属于镁质原料。
A、硅灰石 B、滑石 C、蛇纹石 D、菱镁矿
37、下列陶瓷原料中（ C ）不属于碱土硅酸盐原料。
A、硅灰石 B、透辉石 C、白云石 D、透闪石
38、下列陶瓷原料中，（ B ）不属于碳酸盐类原料。
A、方解石 B、透辉石 C、菱镁矿 D、白云石
39、下列陶瓷原料中（ D ）烧失量最小。
A、方解石 B、石灰石 C、菱镁矿 D、透辉石
40、下列陶瓷原料中（ D ）不起助熔作用，而提升陶瓷坯体烧结温度。
A、滑石 B、石灰石 C、硅灰石 D、石英
41、下列陶瓷原料中（ A ）不起助熔作用，而提升陶瓷坯体烧结温度。
A、硅线石 B、方解石 C、透辉石 D、蛇纹石
42、长石质瓷化学成份中，（ A ）含量最高，是瓷关键组分。
A、SiO2 B、Al2O3 C、K2O和Na2O D、CuO和MgO
43、影响陶瓷白度成份是（ B ）。
A、SiO2和Al2O3 B、Fe2O3和TiO2
C、K2O和Na2O D、CaO和MgO
44、长石质瓷胎物相中，（ C ）百分比最高，占50%~60%。
A、莫来石晶相 B、残余石英相 C、玻璃相 D、半安定方石英
45、长石质瓷烧成温度通常为（ C ）。
A、1050~1150℃ B、1150~1250℃ C、1250~1350℃ D、1350~1450℃
46、长石质瓷化学成份中（ D ）含量不能太少，不然易变形。
A、SiO2 B、K2O C、Na2O D、Al2O3
47、长石质瓷化学成份中（ A ）含量太高，会影响瓷器热稳定性，易出现自行炸裂现象。
A、SiO2 B、K2O C、Na2O D、Al2O3
48、下列相关坯料可塑性叙述不正确是（ D ）。
A、膨润土可塑性比高岭土强 B、颗粒越细可塑性越强
C、板片、短柱状颗粒比圆球状颗粒可塑性强
D、坯料含水量多少不影响可塑性
49、对泥浆成型性能叙述不正确是（ C ）。
A、泥浆要有良好流动性 B、泥浆应尽可能低含水率
C、泥浆稀释剂越多，流动性越好 D、泥浆要有良好悬浮稳定性
50、骨灰瓷坯料中，骨灰含量为（ C ）。
A、10~20% B、20~30% C、20~60% D、50~60%
51、镁质滑石瓷坯料中，滑石含量（ D ）。
A、20~30% B、30%~40% C、40~~60% D、60%~80%
52、下列电解质中（ A ）不能用于泥浆解凝剂（稀释剂）。
A、氯化钠 B、硅酸钠 C、碳酸钠 D、腐植酸钠
53、下列酸类中，（ D ）能侵蚀陶瓷釉和胎。
A、硫酸 B、硝酸 C、盐酸 D、氢氟酸
54、下列氧化物含量（ C ）提升，会提升釉高温粘度。
A、K2O B、Na2O C、SiO2 D、Li2O
55、要提升釉强度和硬度，在配方应增加（ C ）含量。
A、K2O B、B2O3 C、SiO2 D、Li2O
56、釉膨胀系数和其组成亲密相关，要降低釉膨胀系数，应提升（ D ）含量。
A、K2O B、Na2O C、CaO D、SiO2
57、对坯釉适应性叙述不正确是（ C ）。
A、降低坯釉膨胀系数差，有利于坯和釉适应。
B、增大釉弹性，有利于坯和釉适应
C、增加釉层厚度，有利于坯和釉适应
D、增加坯釉中间层厚度，有利坯和釉适应
58、下列相关原料精选叙述不正确是（ B ）。
A、淘洗法能分离出粘土粗颗粒砂子
B、淘洗法能分离出粘土中木屑、树皮、草根等夹杂物
C、水力旋流法，能分离泥浆中粗和细矿物原料
D、磁选法能分离原料中带磁含铁矿物
59、不需预烧原料是（ D ）。
A、滑石 B、氧化锌 C、牛骨 D、石灰石
60、可塑性成型用坯料含水率为（ C ）。
A、3%~7% B、8%~15% C、18~~25% D、28%~37%
61、注浆成形用坯料含水率为（ D ）。
A、3%~7% B、8%~15% C、18%~25% D、28%~37%
62、干压成形用坯料含水率为（ A ）。
A、3%~7% B、8%~15% C、18%~25% D、28%~37%
63、坯料细度要达成过（ D ）筛以上。
A、50目 B、100目 C、150目 D、200目
64、下列原料中（ C ）无须用颚式破碎机粗碎。
A、石英 B、长石 C、软质粘土 D、叶腊石
65、经颚式破碎机粗碎矿石原料颗粒为（ C ）以下。
A、1mm B、5mm C、10mm D、40mm
66、经轮辗机中碎矿石原料颗粒为（ B ）以下。
A、0.1mm B、5mm C、10mm D、40mm
67、相关球磨机工作效率叙述正确是（ C ）。
A、球磨机转速越快，磨料效率越高
B、研磨体（球石）越多，磨料效率越高
C、装载量适量，留空容积为20%，磨料效率较高
D、水百分比越少，磨料效率越高
68、传统陶瓷关键原料是（ C ）
A、石灰石 B、石英 C、粘土 D、长石
69、不是硅酸盐材料是（ D ）
A、陶瓷 B、玻璃 C、水泥 D、塑料
70、从广义上讲，不属于陶瓷是（ C ）。
A、红砖 B、铁氧体磁铁 C、煤碴砖 D、耐火砖
71、以下叙述不正确是（ B ）
A、陶吸水率比瓷高 B、陶烧成温度一定比瓷低
C、陶不透光，大部分瓷会透光 D、瓷胎玻化程度比陶高
72、据文物发掘和考古研究，中国在距今（ A ）年前就能制作陶器。
A、7000—8000 B、15000 C、4000 D、
73、（ C ）是中国陶瓷发展过程中“第一次飞跃”。
A、彩陶出现 B、黑陶出现
C、釉陶出现 D、秦始皇陵兵马陶俑
74、（ C ）时期完成由陶向瓷过渡。
A、商代 B、秦代 C、汉代 D、宋代
75、以下不属于宋代五大名窑是（ A ）。
A、建窑 B、官窑 C、越窑 D、定窑
76、中国（ D ）制瓷技术达成历史上空前水平。
A、宋代 B、元代 C、明代 D、清代初叶
77、从地表至地下15km地层化学组成中百分比最大氧化物是（ B ）。
A、Al2O3 B、SiO2 C、Fe2O3 D、K2O
78、应用铜红釉最早窑（D）
A、哥窑 B、汝窑 C、官窑 D、钧窑
79、含钾粘土矿物有（ C ）。
A、高岭石 B、蒙脱石 C、伊利石 D、叶腊石
80、以下四种粘土矿物，可塑性最好是（ B ）。
A、高岭石 B、蒙脱石 C、伊利石 D、叶腊石
81、粘土中最常见杂质是（ A ）。
A、石英 B、方解石 C、铁矿石 D、石膏
82、粘土化学组成中，含量最高是（ A ）。
A、SiO2 B、Al2O3 C、H2O D、K2O
83、（ D ）是瘠性原料（非塑性原料）。
A、高岭石 B、蒙脱石 C、伊利石 D、长石
84、陶瓷生产中，最常见石英类型是（ D ）。
A、水晶 B、砂岩 C、石英砂 D、脉石英
85、（ B ）在坯釉料不能起熔剂和助熔作用。
A、长石 B、石英 C、石灰石 D、滑石
86、日用陶瓷坯料中多选择（ C ）为熔剂。
A、钠长石 B、钡长石 C、钾长石 D、钙长石
87、石灰石化学式为（ A ）。
A、CaCO3 B、MaCO3 C、CaCO3·MgCO3 D、CaSiO4
88、牛骨煅烧后骨灰关键成份是（ A ）。
A、Ca3（PO4）2 B、CaO C、MgO D、SiO2
89、烧成温度最宽瓷质类型是（ A ）。
A、长石质瓷 B、骨灰瓷 C、滑石瓷 D、白云瓷
90、一般瓷器玻璃相在（ C ）范围内。
A、10-30% B、30-50% C、50-60% D、60-80%
91、陶瓷坯体中，（ D ）多，大大降低力学强度。
A、玻璃相 B、莫来石 C、石英晶体 D、气孔
92、（ B ）含量高，提升釉熔融温度和高温粘度。
A、K2O和Na2O B、SiO2和Al2O3
C、CuO和MgO D、PbO和B2O3
93、以下四种氧化物，降低釉高温粘土最显著是（ A ）。
A、Li2O B、CaO C、K2O D、MgO
94、有毒釉原料是（ C ）。
A、滑石 B、氧化锌 C、铅丹 D、硼砂
95、（ A ）含量高釉，化学稳定性差。
A、PbO和Na2O B、SiO2 C、Al2O3 D、ZnO2
96、（ B ）含量高釉，热膨胀系数高。
A、SiO2 B、Na2O C、MgO D、Al2O3
97、（ D ）含量高、会严重影响釉白度。
A、CaO和MgO B、SiO2和Al2O3
C、K2O和Na2O D、Fe2O3和TiO2
98、（ A ）熔融温度低，通常见于配制低温釉。
A、硼砂和铅丹 B、钾长石 C、钠长石 D、石灰石
99、瓷坯中（ B ）物相膨胀系数最高。
A、莫来石 B、残留石英 C、方石英 D、玻璃相
100、（ B ）对可塑泥团可塑性影响不大。
A、矿物种类 B、烘干方法 C、颗粒大小 D、含水率
101、以下原料中（ B ）含Al2O3百分比最高。
A、高岭土 B、蓝晶石 C、长石 D、滑石
102、以下原料中，熔点最低是（ C ）
A、长石 B、石灰石 C、硼砂 D、铅丹
103、旋压成型型刀厚度通常为( A )。
A.5—10mm B.10—15mm C.<5mm D.15—20mm
104、型刀刀口角度通常为( A )
A.60—750 B.50—600 C.75—850 D.40—50°
105、旋压成型泥料含水率视制品大小和形状、泥料性能而定，通常为( A )
A.22—28% B.28—35% C.18—22% D.10—18%
106、成型机主轴转速应视制品规格而定，通常为300—600转/分，转速高有利于坯体表面光滑，但过高易引发( A )
A.跳刀、飞泥 B.坯体厚薄不均 C.排泥困难 D.开裂
107、可塑法成型石膏模水份通常应控制在( B )
A.<5% B.5—10 % C.10—15% D.15—20%
108、旋压成形方法中( C )对提升坯体密度无关。
A.坯料含水率 B.型刀厚度 C.滴水抛光 D.坯料真空练泥
109、滚头倾斜角通常控制在( B )
A.5—100 B.15—300 C.25—300 D.30—40°
110、滚压成型时主轴转速和滚头转速关系是( A )
A.主轴转速＞滚头转速 B.主轴转速=滚头转速
C.主轴转速＜滚头转速 D.A、B、C全部能够
111、滚压成型中出现粘滚头缺点是因为( C )
A.泥科水份过低 B.主轴转速太快
C.泥料可塑性太强 D.泥料可塑性太弱
112、在滚压成型过程中假如模型太干或主轴转速过高易产生( A )现象。
A.飞泥 B.花底 C.缺角 D.坯开裂
113、实心注浆用泥浆含水率( C )空心注浆用泥浆含水率。
A.大于 B.等于 C.小于 D.A、B、C全部正确
114、玻璃胶是泥浆制备中最常见电解质，通常加入量为泥浆重量( B )
A.1—2‰ B.2—5‰ C.5—8‰ D.8~10‰
115、注浆坯体，在横向和纵向收缩情况为( C )
A.横向＞纵向 B.横向=纵向 C.横向＜纵向 D.不确定
116、某10寸平盘显见面有线雕图案，应采取( C )方法成型。
A. 空心注浆 B.阴模滚压 C.阳模滚压
117、坯体在干燥过程中，伴随水分排除要产生收缩，这种收缩叫干燥收缩，干燥收缩通常为( B )
A.＜4% B.4—8% C.8—10% D.10—12%
118、在翻制石膏模时，调制石膏浆石膏和水百分比，决定了石膏模型强度和吸水性能，注浆用模型膏水百分比为( B )
A.1：1 B.1：0.8 C.1：1.2 D.1：2
119、薄胎瓷、大花瓶等制品适宜用( B )上釉。
A.浸釉法 B.喷釉法 C.浇釉法 D.荡釉
120、熟石膏炒制温度为( B )。
A.700C以下 B.150—1700C C.170—200℃ D.200℃以上
121、调制石膏浆方法是( B )。
A.把水加到定量石膏粉中
B.把石膏粉加到定量水中
C.水和石膏粉同时加入桶中搅拌
D.水和石膏粉那一个先加全部能够
122、泥浆流动性好坏可用( B )方法检验。
A.用勺将搅拌均匀泥浆倒入注浆桶中
B.用木棒插入搅拌均匀泥浆中提起
C.倒余浆时看泥浆流动状态
D.检验泥浆流动性跟时间无关
123、三角锥是用碱酸盐材料加一定量熔剂配制而成截头三角锥体，使用时三角锥下底插入用耐火泥制作底座中约10mm，并使三角锥直角棱和底座平面成( A )倾斜角。
A.80左右° B.85°~82° C.80°~75° D.75°~70°
124、当压力测量表显示数值为0.3个单位时，说明此时窑内为( A )
A.正压 B.负压 C.零压 D.不确定
125、降低坯体入窑水份，能提升烧成速度为实现快速烧成，其坯体入窑水份应控制在( A )
A.<2% B.<5% C.<8% D.<10%
126、对于含Fe2O3较高坯体，在高温阶段气氛控制应该采取( C )方法。
A.弱还原 B.强还原 C.先强还原后弱还原 D.先弱还原后强还原
127、在装窑时匣钵柱常采取“上密下稀”码装方法，其目标是( C )
A.美观 B.重心稳定
C.调整火焰流通阻力 D.提升热利用率
128、倒焰室、抽屉室烟囱抽力在烧成过程中要不停调整，在( D )烟囱闸门开度最小。
A.<3000C低温阶段 B.300~10000C左右氧化分解阶段
C.>10000C高温阶段 D.高火保温阶段
129、所谓强氧化气氛是指燃烧产物中游离氧含量为( B )
A.10—12% B.8—10% C.4—5% D.1—3%
130、所谓强还原气氛是指燃烧产物中CO含量为( C )。
A.2—3% B.4—5% C.6—7% D.8—9%
131、在烧还原隧道窑中，其零压面应控制在( B )
A.烧成带和冷却带之间 B.烧成带和预热带之间
C.烧成带中部 D.预热带中部
132、最适于用作陶瓷工业燃料固体燃料是( A )
A.烟煤 B.无烟煤 C.碣煤 D.泥煤
133、一般产品在冷却阶段冷却时，通常采取( C )方法进行冷却。
A.快冷——急冷——缓冷 B.缓冷——急冷——快冷
C.急冷——缓冷——快冷 D.急冷——快冷——缓冷
134、变形是陶瓷产品常见缺点之一，在烧成过程中( C )会产生变形。
A.强还原阶段快速升温 B.弱还阶段快速升温
C.中火保温时间太短 D.高火保温时间太短
135、在烧成过程中( D )不是产生开裂原因。
A.坯体入窑水分过高 B.预热升温过急
C.冷却速度过快 D.空气量供给不足
136、起泡原因很复杂，但均和气体相关，( B )易产生氧化泡。
A.高火炉温过高 B.小火炉温过高
C.临界温度偏高 D.预热带升温过慢
137、弱还原气氛不足易产生( B )
A.氧化泡 B.还原泡 C.釉泡 D.过火泡
138、( D )不能预防产生烟薰缺点。
A.合适增大烟囱抽力 B.严格控制临界温度
C.搞好风量平衡，预防烟气倒流 D.提升高温阶段还原气氛浓度
139、发黄是因为还原不足，高价铁(Fe2O3)没有很好地还原成低价铁(FeO)，或发生二次氧化造成，和( C )无关。
A.还原开始温度 B.烟囱抽力大小
C.氧化气氛强弱 D.还原气氛强弱
140、空气过剩系数大于1时窑内为( A )
A.氧化焰 B.中性焰 C.还原焰 D.不确定
141、硫酸盐分解反应发生在( C )
A.低温阶段 B.氧化分解阶段 C.高温阶段 D.冷却阶段
142、烧成制度中，( C )制度是其它两个制度实现条件。
A.温度制度 B.气氛制度 C.压力制度 D.A、B、C任意一个
143、在烧结范围内，伴随温度升高( C )
A.气孔率不停降低 B.收缩率继续增大
C.气孔率和体积密度不发生显著改变 D.A和B同时发生
144、注浆时进浆速度太快易使坯体产生( D )缺点。
A.开裂 B.变形 C.熔洞 D.针孔或气泡
145、相关注浆成型用泥浆性能要求，以下叙述不正确是( C )。
A.有良好流动性 B.有良好悬浮稳定性
C.多加水，提升泥浆流动性 D.尽可能低含水率
146、显微结构是指在显微镜下观察材料在（Ｂ）微小尺寸组织结构。
A、10mm至0.1mm B、0.1mm至数纳米
C、0.1mm至1mm D、10纳米以下
147、在釉料配方计算中，通常先计算（Ａ）含量。
A、长石 B、石英 C、粘土 D、碳酸盐
148、莫来石化学式为（Ｃ）。
A、Al2O3·2SiO2 B、2Al2O3·SiO2
C、3Al2O3·2SiO2 D、3Al2O3·SiO2
149、以下原料（Ａ）含K2O、Na2O极少。
A、蛇纹石 B、长石 C、伟晶花岗岩 D、霞石
150、配制乳浊釉，不能做乳浊剂是（Ａ ）。
A、长石 B、锆英石 C、氧化锡 D、钛金石
151、釉高湿熔体表面张力和（ Ｃ）原因关系不大。
A、釉化学组成 B、烧成温度
C、原料颗粒形状 D、烧成气氛
152、以下四种氧化物，降低釉高温熔体表面张力最显著是（Ｄ ）。
A、BaO B、SrO C、MgO D、PbO
153、可显著提升釉表面硬度氧化物是（Ｄ）。
A、Na2O B、K2O C、B2O3 D、SiO2
154、釉抗张强度通常为（Ａ）。
A、110~350Mpa B、400~700Mpa
C、5200~7500 Mpa D、10~1000 Mpa
155、以下四种氧化物对釉弹性提升作用最强是（Ｄ ）。
A、CaO B、MgO C、BaO D、PbO
156、（Ｂ）不能提升釉白度。
A、降低釉中着色氧化物 B、提升釉原料细度
C、适量加入磷酸盐原料 D、适量加滑石原料
157、（ Ａ）不是水熔性原料，可用于配制生料釉。
A、碳酸锂 B、碳酸钾 C、碳酸钠 D、硼砂
158、（Ｃ）是形成玻璃关键氧化物，为网络形成剂。
A、Na2O和K2O B、CaO和MgO
C、SiO2和B2O3 D、Al2O3
159、1mol纯钾长石中含（ D ）molSiO2。
A、1 B、2 C、4 D、6
160.江西景德镇陶瓷在历史上是属（ B ）。
A、民 窑 B、官 窑 C、官办民窑 D、民办官窑
161.河北唐山生产陶瓷是以（ D ）为主。
A、彩 瓷 B、青 瓷 C、工艺陶瓷 D、日用陶瓷
162.广东潮州陶瓷产区产品关键特征是（ A ）。
A、彩 瓷 B、白 瓷 C、黑陶 D、轻质陶
163.高可塑性粘土可塑水量可达（ A ）。
A、28～48％ B、20～28％ C、15～20％ D、10～15％
164. 下列那一点不是困泥（陈腐）好处?（ D ）。
A、提升泥料可塑性能
B、促进粘土中氧化铁由高价转为低价，形成可溶于酸氧化亚铁，从而被除去。
C、影响多种胶体含量和pH值，改善泥料粘度。
D、不利于降低半制品变形和开裂。
165. 下列那一点不是坯体加入少许滑石产生优点（ D ）。
A、瓷化 B、提升制品机械强度和热稳定性
C、调整瓷坯膨胀系数 D、提升制品可塑性
166. 熔剂含量较多软质瓷烧成温度通常在（ B ）。
A、1000～1080℃左右 B、1080～1150℃左右
C、1250～1320℃左右 D、1320～1450℃左右
167. 在釉式中碱性氧化物系数之和为（ A ）。
A、1 B、2 C、 3 D、4
168. 下列那一个氧化物系中性氧化物（ C ）。
A、MgO B、CaO C、A12O3 D、SiO2
169. 瓷器生产中通常坯料要求万孔筛筛余量控制在（ B ）之间。
A、0～0.5％ B、0.2～1.0％ C、2～5％ D、5～10％
170. 郎窑红是中国著名传统铜红釉之一，简称“郎红”，其产于十八世纪（ A ）。
A、景德镇 B、 唐山 C、德化 D、潮洲
171. 滚压成形所用坯料含水率比注浆成形低，通常在（ D ）。
A、30～40％ B、小于19％ C、大于40％ D、19～24％
172. 石膏粉在炒制过程中，炒膏温度通常控制在（ C ）。
A、50～100℃ B、1 00～170℃ C、1 60～180℃ D、大于200℃
173. 粘土中夹杂铁硫化物和硫酸盐在（ A ）范围会发生分解和氧化反应。
A、350～800℃ B、100～350℃ C、大于800℃ D、小于100℃
174. 火焰颜色和明亮度和窑内温度有紧密关系，火焰为鲜亮橙黄色时，窑内温度约为（ C ）。
A、200℃ B、500℃ C、1200℃ D、700℃
175. 三角测温锥是德国人塞格尔(H、A、Secer)氏于1886年创制，使用时三角测温锥锥体直角棱和底座平面成（ C ）倾斜角。
A、50。 B、60。 C、80。 D、90。
二、判定题
1、玻璃不属于硅酸盐类材料。（ ×）
2、陶吸水性比瓷高。（√ ）
3、陶器烧成温度一定比瓷器低。（×）
4、表面有釉属于瓷，没釉属于陶。（×）
5、官、越、定、钧、汝是宋代五大名窑。（√ ）
6、高岭石没有可塑性高岭土有可塑性。（ × ）
7、粘土是自然界产出多个微细矿物混合体。（√）
8、粘土是铝硅酸盐矿物岩石长久风化或热液蚀变作用而形成。（√ ）
9、原生粘土可塑性比次出粘土可塑性好。（× ）
10、高岭土耐火度可达1580℃以上。（× ）
11、以蒙脱石为关键矿物粘土叫膨润土。（√ ）
12、粘土中细颗粒愈多时，则其可塑性愈强。（√ ）
13、粘土中细颗粒愈多时，则其干燥收缩愈小。（× ）
14、粘土可塑性愈强愈好。（× ）
15、方石英和鳞石英化学组成不一样。（× ）
16、燧石、硅藻土属于石英类型。（√ ）
17、鳞石英转化为α—石英、胖随体积收缩。（ √ ）
18、钾长石熔融温度比钠长石熔融温度高。（√ ）
19、钾长石硬度比石英硬度高。（× ）
20、滑石属于碳酸盐类陶瓷原料。（ × ）
21、伟晶花岗岩、霞石全部含有Na2O和K2O，可替换长石使用。（√ ）
22、锂辉石常见于耐热炊具等抗热震性能好陶瓷。（ √ ）
23、纯滑石要加热到1400多度才熔化，在陶瓷坯体、釉料中不起熔剂作用。（× ）
24、硅灰石、透辉石没有烧失量常见于配制快烧陶瓷坯料。（√ ）
25、石灰石、白云石等原料是陶瓷强助熔剂，加入量越多，助熔效果越好。（ × ）
26、长石质瓷是以长石作助熔剂“长石——高岭土——石英”三组分系统瓷。（ √ ）
27、长石质瓷配方
